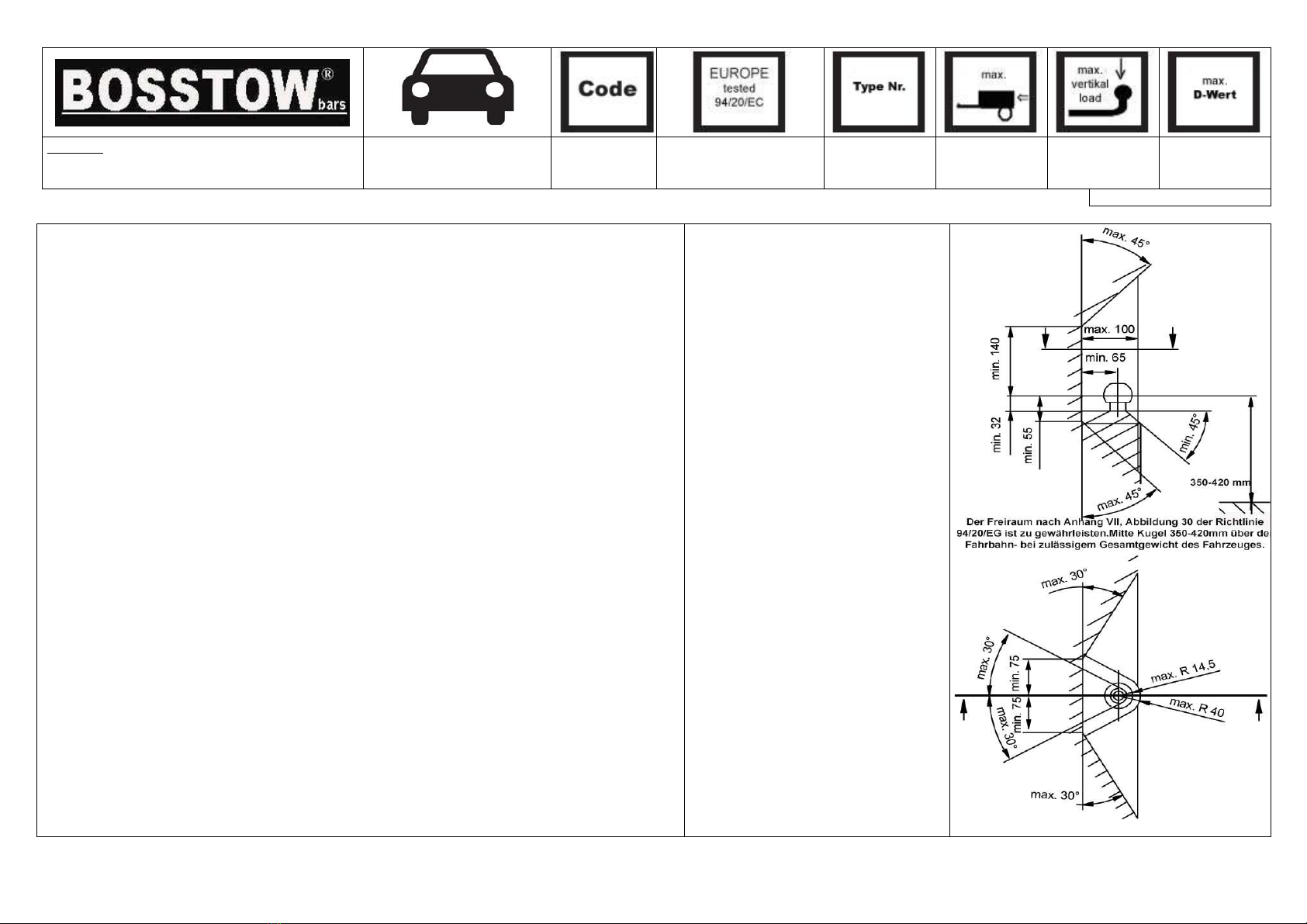

Produced: GALIA SLOVAKIA s.r.o., Vlachy1 42,
SK- 032 13 Vlachy Euro e
Dacia Dokker
2012-
D0455
e27*55R*0106*01
D045
1400
75
7,84
Seite/ Page 2 / 2
Deutsch
english
•
Lesen Sie die Montageanleitung und Übersicht komplett durch. Die Montage ist fachgerecht
durchzuführen. Bei Fragen kontaktieren Sie bitte den Lieferanten.
•
Demontieren sie die Rückleuchten.
•
Demontieren sie das Hitzeschutzblech des Auspuffs.
•
Demontieren sie die Stoßstange und den Innenstoßfänger (dieser wird nicht mehr benötigt).
•
Entfernen sie die Abdeckungen von den vorhandenen Montagelöchern in den Längsträgern
des Fahrzeugs.
•
Befestigen sie die Teile A lose am Fahrzeug.
•
Befestigen sie das Teil B lose an den Teilen A.
•
Ziehen sie alle Schrauben gemäß Drehmomenttabelle fest.
•
Montieren sie alle demontierten Teile wieder am Fahrzeug.
•
Montieren sie den Kugelhals und die Steckdosenplatte und ziehen sie die Schrauben fest.
•
Diese Montageanleitung ist für das feststehende und das abnehmbare System gültig.
•
Alle Schrauben sind nach jeweils 1000 km oder spätestens 6 Monaten zu überprüfen und
ggf. fachgerecht nachzuziehen. Nach der Montage ist ein Korrosionsschutz auf der
Anhängerkupplung aufzubringen- dieser ist laufend zu prüfen und ggf. zu erneuern, um
Korrosion zu vermeiden.
•
Je nach Ausstattungsvariante und Baujahr kann ein Ausschnitt des Stoßfängers
zur Nachrüstung erforderlich sein.
•
Von uns gemachte Angaben zum Ausschnitt des Stoßfängers sind nur eine unverbindliche
Hilfestellung. Ein Ausschnitt ist, soweit erforderlich, fachgerecht im Zuge der Montage
vorzunehmen.
•
Diese Anhängerkupplung ist im Regelfall eintragungsfrei- und verfügt über die auf Grundlage
der § 19 Abs. 3 StVZO EG- Typgenehmigung (siehe Prüfnummer europe tested).
•
Die Montageanleitung ist im Fahrzeug mitzuführen.
Fitting instructions:
•
Remove the rear lights.
•
Remove the aluminum exhaust
shield. Remove the rear bumper.
Remove the bumper inserts, it is
not used.
•
Remove the rubber plugs located
in the factory bores in the outer
side of the undercarriage
extensions.
•
Remove the insulating strips
located in the factory bores in the
inner side of the undercarriage.
•
Check anchoring points to attach
the tow-bar to - remove any
excessive protective coating.
•
Install the tow-bar in parts as
shown in the picture. First, screw
the A, side consoles freely onto
the longitudinal bars and then join
the B frame to these consoles.
•
Put the tow-bar to an appropriate
position with regard its clearance
fit and torque the screw
connections as shown in the
table.
•
Remove the linkage ball.
•
Replace the rear bumper.
•
Reassemble any removed parts.
•
Fit the linkage ball. Make sure the
screws of the linkage ball (holder
of the linkage ball) are tightened
to the torque shown in the table.
