BOXY Fancy Brick User manual

FancyBrick
Uhrenbeweger / Watch winder

Erweiterungsmöglichkeiten (S. 8)
Power extension (p. 8)
Uhrenkissen (S. 6 – 7)
Watch cushion (p. 6 – p. 7)
LED (S. 3)
LED (p. 3)
Leistungssensor (S. 3)
Power sensor (p. 3)
Richtungswahl (S. 3)
Direction switch (p. 3)
Bewegungseinstellungen (S. 4 – 5)
TPD setting switch (p. 4 – 5)
Erweiterungsmöglichkeiten (S. 8)
Power extension (p. 8)
2 |

Leistungssensor LED
Um den Uhrenbeweger ein-
zuschalten, berühren Sie das
Einschaltsymbol am Touch-
screen bis das LED-Lämpchen
aufleuchtet. Um das Gerät
auszuschalten, berühren Sie
das Symbol nochmals, bis das
LED-Lämpchen erlischt.
Power sensor LED
A touch screen power sensor
controls the power. To turn on
this winder, touch the power
symbol until the LED lights on.
Touch the power symbol again
until the LED goes out to turn off
the winder.
Richtungswahl
Im Uhrzeigersinn
Automatisch abwechselnd
Gegen den Uhrzeigersinn
Direction switch
Clockwise
Automatic bidirectional
Counterclockwise
Ein (LED-Lämpchen ist an) On (LED lights on)
Aus (LED-Lämpchen ist aus) Off (without LED light)
Im automatischen Wechselmo-
dus erfolgt die Wahl der zu-
erst ausgeführten Bewegung
zufällig.
When bidirectional mode is
selected, the rotation direction of
the first turn is random.
|3

Bewegungseinstellungen
Die Bewegungen pro Tag (TPD)
werden mittels eines Vier-
fachschalters festgelegt. Die
TPD-Tabelle hilft Ihnen, die
passende Wahl zu treffen:
Turns per day setting switch
Turns per day (TPD) are set by a
four gang switch plate. Please
see the TPD table below for suit-
able settings:
4 |

Wenn Sie nicht wissen, welche
Bewegungsrichtung oder wie
viele Bewegungen pro Tag Ihre
Uhr benötigt, beginnen Sie zu-
nächst mit der üblichsten Ein-
stellung: automatischer Wech-
selmodus bei 1.150 TPD
Achtung: Sind alle vier Schalter
nach unten gedrückt während
der Uhrenbeweger an ist, läuft
das Gerät in Dauerrotation.
Diese Einstellung kann schäd-
lich für Ihre Uhren sein. (Der
TPD kann bis zu ± 3% variieren.)
If you do not know what di-
rection or how many TPD your
watch requires, begin with the
most popular setting: bidirec-
tional at 1,150 TPD
Attention: Pushing all switches
down while power is on results
in constant rotation. This setting
could be harmful to your watch-
es. (TPD allows ± 3 % variance.)
Verwenden Sie zum Betrieb aus-
schließlich den dafür vorgesehenen
Adapter. Die Verwendung eines an-
deren Adapters verursacht Schäden
am Gerät!
Please do not use any other than the
AC/DC adapter especially provided for
this device. Using another adapter will
cause damage to the watch winder!
|5

Uhrenkissen
Fixieren Sie die Uhr. Legen Sie
dazu das Uhrenarmband über
die flache Kante des Uhrenkis-
sens und setzen Sie das Kissen
danach vorsichtig in den Uh-
renbeweger ein.
Bitte beachten Sie, dass das
Armband eng anliegend auf
dem Uhrenkissen befestigt
werden muss, um zu vermei-
den, dass sich die Uhr im Bewe-
gungsprozess löst.
Watch cushion
Fasten the watch. Take care to
place the watch band across
the straight or flat edge of the
watch cushion. Then gently put
the cushion back into the watch
mount.
Make sure to attach the watch
band tightly to the cushion to
prevent the watch from unfasten-
ing when the winder is moving.
Attention:
Do not insert or
remove the watch
cushion while the
winder is turning.
Achtung:
Das Uhrenkissen
darf nicht einge-
legt oder entfernt
werden, während
der Uhrenbeweger
läuft.
6 |

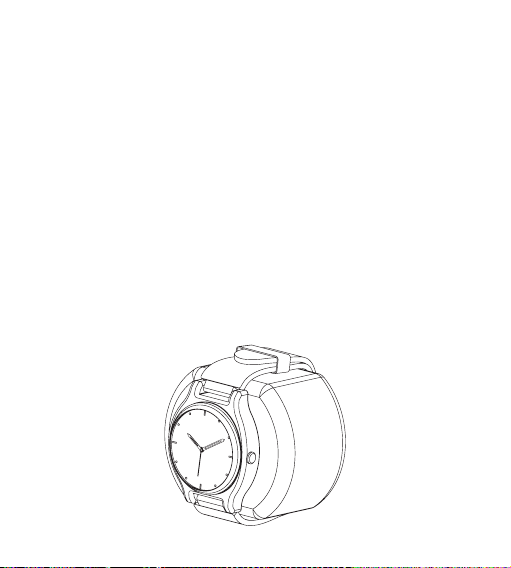

Uhrenkissen
Das Uhrenkissen ist je nach
Ausrichtung für zwei verschie-
dene Armbandgrößen in den
Durchmessern 7,0 und 5,5 cm
verwendbar:
Watch cushion
There are two different ways of
using the watch cushion for dif-
ferent wrist sizes. Please see im-
ages below:
Drehen Sie das Uhrenkissen
einfach um 90 Grad.
Turn the watch cushion 90 de-
grees.
|7

Erweiterungsmöglichkeiten
Der Fancy Brick Uhrenbeweger
bietet einzigartige Erweite-
rungsmöglichkeiten. Hierfür
ist lediglich ein Adapter not-
wendig. Jede Einheit kann
mit einem weiteren Uhren-
beweger verbunden werden.
Hierzu entfernen Sie lediglich
die vier Plastikisolierungen
an der Oberseite des Geräts.
Der Strom wird nun über die
vier konkaven sowie über die
vier aufragenden Anschlüsse
weitergeleitet. So werden alle
Geräte – ausgehend von jenem
mit dem Adapteranschluss –
mit Energie versorgt.
Power extension
The most unique feature of Fan-
cy Brick watch winder is power
sharing. Only 1 AC/DC adapter is
required, each unit is designed to
combine with another unit. First
of all, please remove the 4 plas-
tic insulators on top. The current
will be conducted into the 4 con-
cave connectors and the 4 raised
connectors. The current will
go through from the one with
adapter to the others.

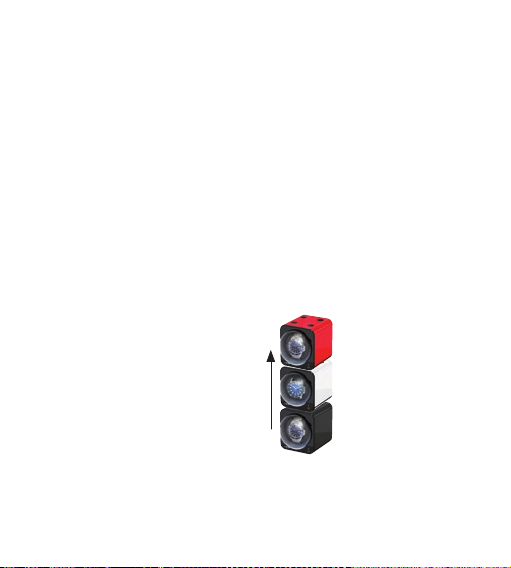

Aus Stabilitäts- und Gewichts-
gründen wird empfohlen, nicht
mehr als drei Uhrenbeweger
miteinander zu verbinden.
We strongly recommend that
you do not stack more than 3
winders together for stability
and weight loading reasons.
8 |

Ab einem System mit 4 Uhrenbewe-
gern sollte eine Boxy Basis, ein Boxy
Center oder ein Boxy House verwen-
det werden. Versorgen Sie Ihr System
mit nur einem Netzadapter!
From a system with 4 watch winders
a Boxy Basis, Boxy Center or a Boxy
House should be used. Provide your
system with only one adapter!
Zubehör Accessories
Netzadapter
für 110 – 230 Volt
Artikel-Nr. 309250A
AC/DC adapter
for 110 – 230 Volt
Item No. 309250A
Boxy Basis Small
Grundplatte für bis
zu 6 Uhrenbewe-
gern
Artikel-Nr. 309342
Boxy Basis Small
station for up to 6
watch winders
Item No. 309342
Boxy Basis Big
Grundplatte für bis
zu 12 Uhrenbewe-
gern
Artikel-Nr. 309335
Boxy Basis Big sta-
tion for up to 12
watch winders
Item No. 309335
|9

Zubehör Accessories
Boxy Center Small
für bis zu 6 Uhren-
bewegern, mit zu-
sätzlicher Schubla-
de für 3 Uhren
Artikel-Nr. 309344
Boxy Center Small
for up to 6 watch
winders with addi-
tional drawer for 3
watches
Item No. 309344
Boxy Center Big für
bis zu 12 Uhrenbe-
wegern, mit zusätz-
licher Schublade für
6 Uhren
Artikel-Nr. 309343
Boxy Center Big
for up to 12 watch
winders with addi-
tional drawer for 6
watches
Item No. 309343
Boxy House für bis
zu 12 Uhrenbewe-
gern
Artikel-Nr. 309337
Boxy House for up to
12 watch winders
Item No. 309337
10 |

Birkenstock & Co. GmbH · 21500 Geesthacht
www.beco-technic.com
