Bpt OPALE WIDE User manual

24804330 – 15-02-2013
Manuale per l’Utente _____________________________________
opale wide
Manuel de l’Utilisateur ___________________________________
Manual de Usuario __________________________________________
IT
FR
ES
EN
DE
PT
NL
RU
User Guide _____________________________________________________________
Benutzerhandbuch __________________________________________
Manual do Utilizador _______________________________________
Handleiding ___________________________________________________________
Руководство Пользователя _____________________

3
IT
opale wide
Manuale per l’Utente
INDICE
INFORMAZIONI GENERALI.............................................................. Pag. 4
Caratteristiche tecniche ............................................................................. 4
Manutenzione ed utilizzo del Terminale ........................................................... 4
Principali Funzioni associate alle icone della schermata di apertura............................... 5
Funzioni associate ai pulsanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
FUNZIONI BASE............................................................................ Pag. 6
Rispondere ad una chiamata........................................................................ 6
Zoom ............................................................................................... 6
Regolazioni video .................................................................................. 6
Trasferire una chiamata verso altri interni .......................................................... 7
Intercomunicazione ................................................................................. 7
Effettuare una chiamata verso altri interni.......................................................... 7
Assegnare un nome ad un Interno ................................................................. 8
Comandi ausiliari .................................................................................... 9
Attivare un comando ausiliario ..................................................................... 9
Assegnare un nome ad un comando ausiliario ......................................................... 9
FUNZIONI AVANZATE .................................................................... Pag. 10
Comunicazioni con la portineria .................................................................... 10
Chiamata al Portiere ................................................................................ 10
Elenco chiamate da portiere........................................................................ 10
La segreteria videocitofonica ....................................................................... 11
Attivare la segreteria................................................................................ 11
Consultare la segreteria videocitofonica............................................................ 11
Registrare un messaggio di segreteria.............................................................. 12
Apriporta automatico ............................................................................... 13
Attivazione apriporta automatico .................................................................. 13
Programmazione settimanale ...................................................................... 13
Copiare la programmazione di un giorno ai giorni seguenti ....................................... 13
SETUP DISPOSITIVO...................................................................... Pag. 14
Impostazioni generali ............................................................................... 14
Scegliere uno sfondo per l’interfaccia .............................................................. 14
Regolazione luminosità display .................................................................... 14
Scegliere una melodia per le chiamate ............................................................ 15
Impostare data e ora del terminale ................................................................. 16
Impostare la lingua dell’interfaccia ................................................................. 16
Setup tecnico ........................................................................................ 16
Regolare la sensibilità del touchscreen............................................................. 16
Reset dispositivo ................................................................................... 17
Altre funzioni del menù tecnico .................................................................... 17
OpaleW UT IT 24804330 15-02-13

4
IT
opale wide
Manuale per l’Utente
INFORMAZIONI GENERALI
Caratteristiche tecniche
B
1Altoparlante (vivavoce)
BMicrofono
CDisplay 16:9 touch screen 4,3”
Manutenzione ed utilizzo del Terminale
•Non utilizzare utensili, penne o altri strumenti appuntiti che potrebbero danneggiare il display e compro-
metterne il funzionamento.
•Non esporre lo schermo LCD alla luce diretta del sole.
•Per la pulizia utilizzare solo panni morbidi ed asciutti oppure leggermente inumiditi con acqua. Per evitare
l’attivazione accidentale del terminale usare un panno di circa 5 mm di spessore. Non utilizzare alcun tipo
di prodotto chimico.
1
C

5
IT
opale wide
Manuale per l’Utente

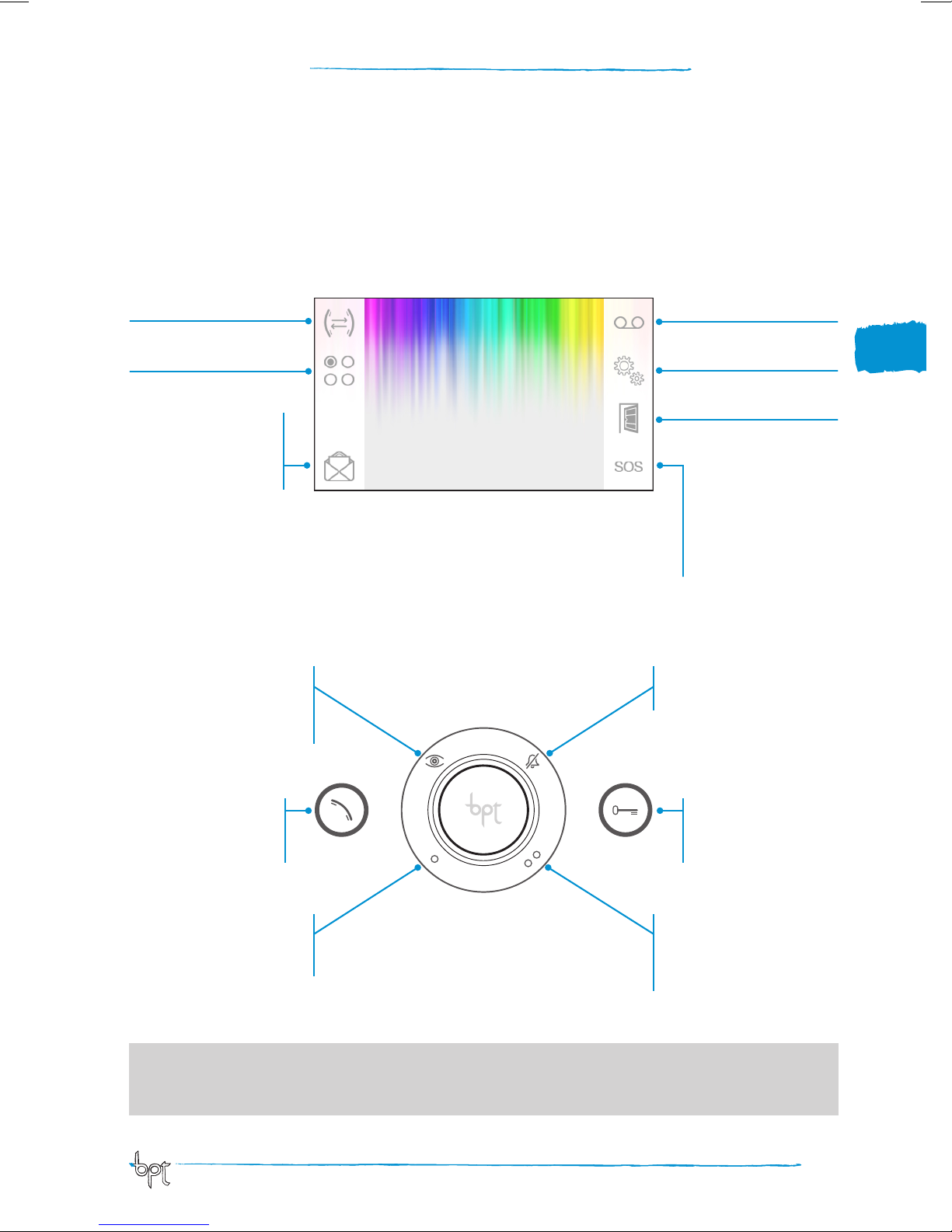

Principali Funzioni associate alle icone della schermata di apertura
La schermata di apertura permette di accedere rapidamente ed in maniera intuitiva a tutte le funzioni ge-
stibili dal terminale Opale Wide e di avere un immediato feed back degli eventi che interessano il sistema.
* Accesso all’elenco
messaggi da portiere
L’icona lampeggiante
indica la presenza
di messaggi non letti
Accesso alle funzioni
per l’intercomunicazione
Accesso ai
comandi ausiliari aggiuntivi
Attivazione segreteria
videocitofonica
** Attivazione apriporta
automatico
Apriporta
Apre l’elettroserratura
associata al posto esterno
visualizzato
Risponde a una
chiamata in entrata
o termina una
chiamata in corso
Visualizza immagine
da posto esterno
Se previsto, la pressione ripetuta
del pulsante mostra in sequenza
i posti esterni abilitati
Comando ausiliario •
Può essere programmato
per accendere una luce
o aprire una porta
Comando ausiliario ••
Può essere programmato
per accendere una luce, aprire
una porta o (se presente) per
chiamare il Portiere
Esclusione delle
suonerie di chiamata
LED rosso = suonerie OFF
Setup dispositivo
Attenzione!
Il tipo di configurazione dell’impianto, determina la presenza o assenza di alcune delle funzioni o
schermate illustrate in questo manuale.
(*) Pulsante attivo solo in presenza di un centralino di portineria.
(**) Il pulsante può essere abilitato dal menù “Setup tecnico” a pagina 16.
* Pulsante Panico
Premuto per più di 2 se-
condi, invia al centralino
una segnalazione di
“allarme panico”
riportante il numero
dell’interno chiamante.
Tuesday 13 September 2012
12:45
Funzioni associate ai pulsanti
INFORMAZIONI GENERALI

6
IT
opale wide
Manuale per l’Utente
FUNZIONI BASE
1
2
Rispondere ad una chiamata
In caso di chiamata, la schermata principale (fig. 1)
viene automaticamente sostituita dalla schermata
di fig.2 che mostra l’immagine del chiamante ripre-
so dal posto videocitofonico esterno.
Rispondere alla chiamata entrante premendo il
pulsante .
Aprire la porta del posto esterno visualizzato pre-
mendo il pulsante .
A Chiusura audio verso il chiamante (funzione mute)
Rispondendo alla chiamata si avranno a disposizio-
ne i seguenti comandi.
Zoom
Il pulsante Bconsente di ingrandire l’immagine
visualizzata.
Premere le frecce direzionali per trovare l’inquadra-
tura desiderata.
Il pulsante riporta l’immagine a pieno schermo.
Il pulsante torna all’inquadratura e ingrandimen-
to precedenti.
Regolazioni video
Il pulsante Cconsente di accedere alle regolazioni
video.
Scegliere la funzione ( ) e utilizzare i pul-
santi per regolarla.
Luminosità
Contrasto
Colore
3
4
Tuesday 13 September 2012
12:45
1
B
C

7
IT
opale wide
Manuale per l’Utente
5
FUNZIONI BASE

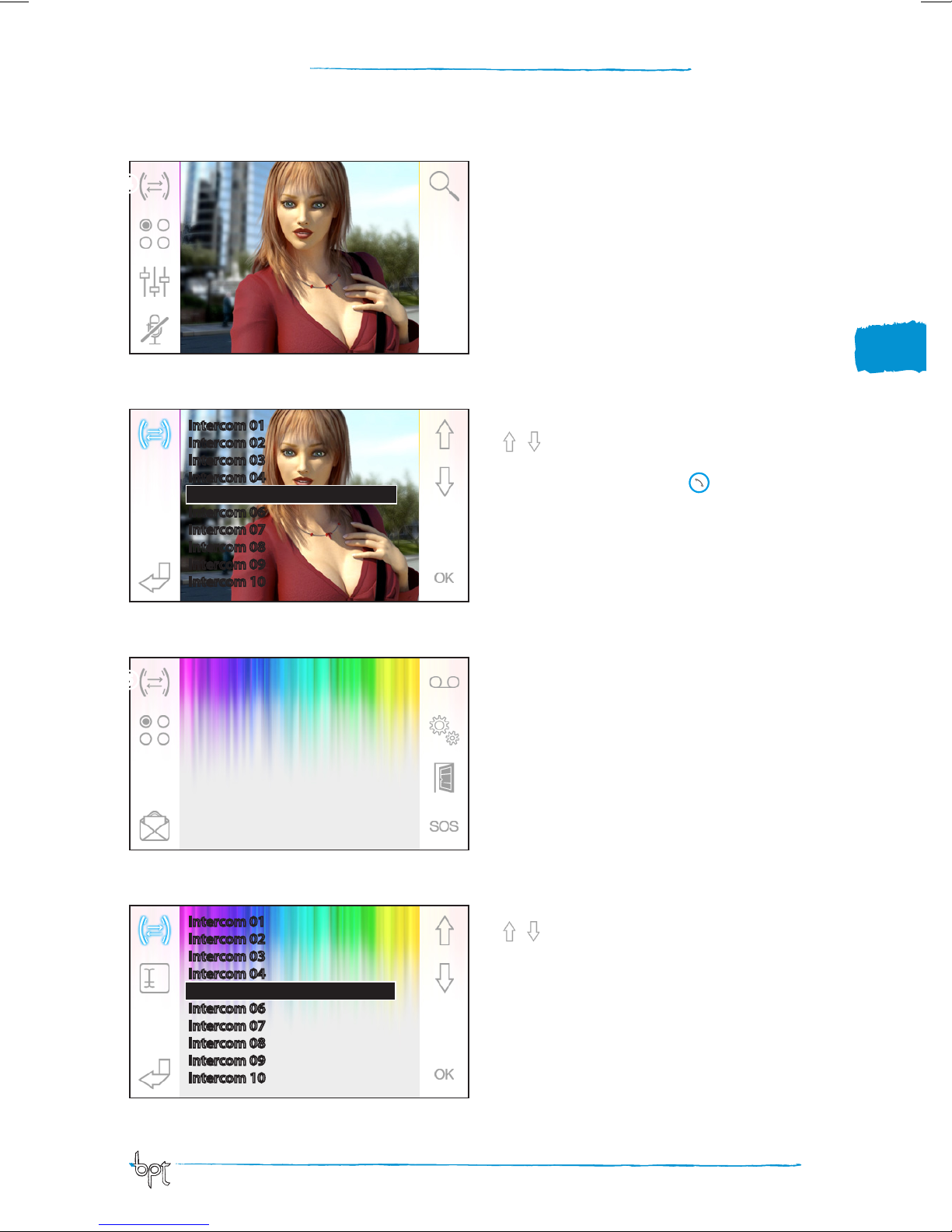

Trasferire una chiamata verso altri interni
Funzione attiva solo se previsto dalla configurazione
dell’impianto.
Con una comunicazione attiva premere il pulante
D, apparirà un elenco degli interni verso i quali è
possibile deviare la chiamata.
Selezionare l’interno desiderato usando i pulsanti
; premere OK, attendere risposta dall’interno
chiamato; per trasferire la chiamata chiudere la co-
municazione con il pulsante .
Intercomunicazione
Funzione attiva solo se previsto dalla configurazione
dell’impianto.
Effettuare una chiamata verso altri
interni
Senza alcuna comunicazione attiva, premere il pul-
sante E, apparirà un elenco degli interni chiamabili.
Selezionare l’interno desiderato usando i pulsanti
; premere OK.
Appena il chiamato risponde la comunicazione
audio tra interni è stabilita.
6
7
8
Tuesday 13 September 2012
12:45
D
E
Intercom 01
Intercom 02
Intercom 03
Intercom 04
Intercom 05
Intercom 06
Intercom 07
Intercom 08
Intercom 09
Intercom 10
Intercom 01
Intercom 02
Intercom 03
Intercom 04
Intercom 05
Intercom 06
Intercom 07
Intercom 08
Intercom 09
Intercom 10

8
IT
opale wide
Manuale per l’Utente
Tuesday 13 September 2012
12:45
FUNZIONI BASE
9
10
11

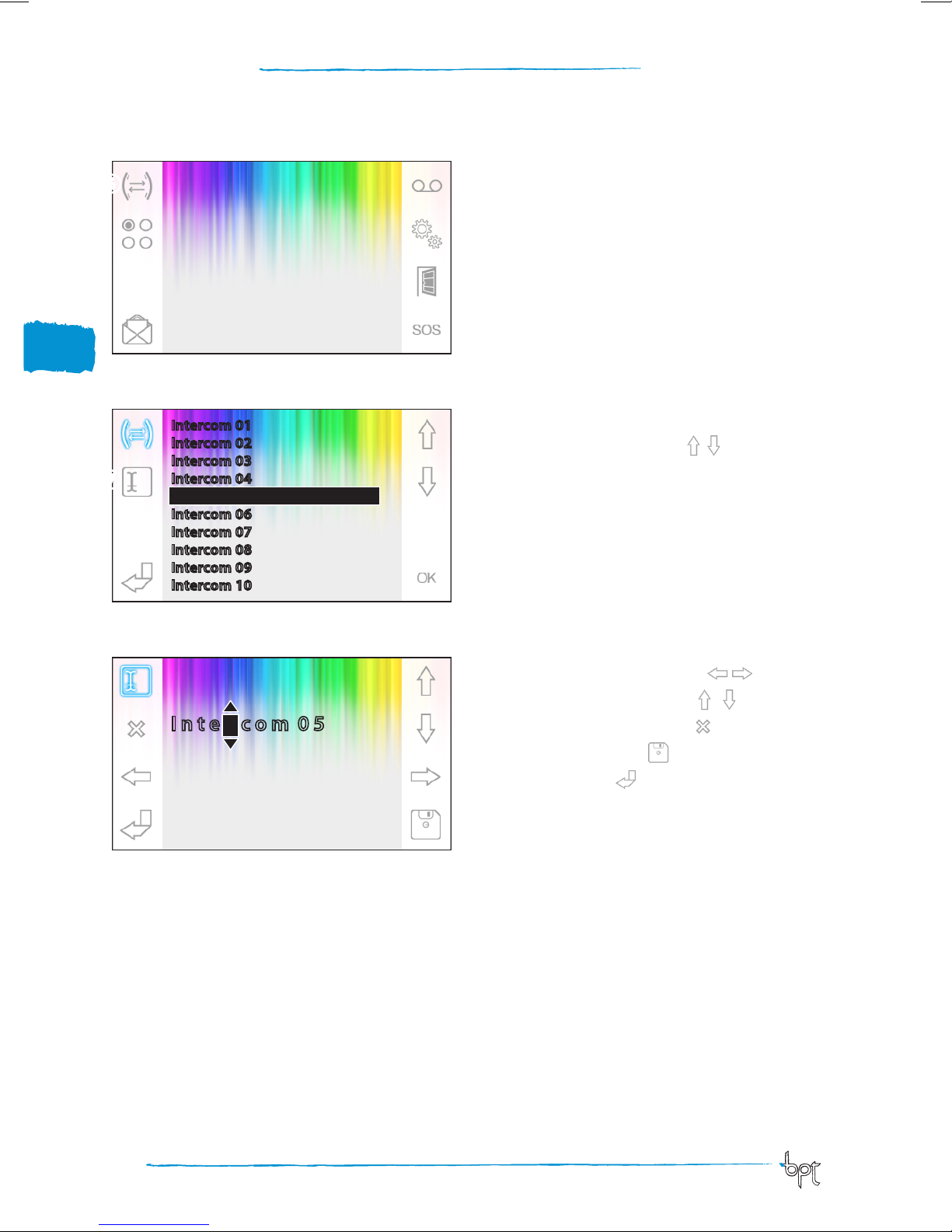

Assegnare un nome ad un Interno
Per semplificare il riconoscimento degli interni è
possibile assegnare a ciascuno di essi un nome.
Dalla finestra principale (fig. 9) selezionare il pul-
sante 6.
Selezionare l’interno al quale si vuole cambiare il
nome, utilizzando i pulsanti e premere il
pulsante G.
Selezionare la lettera da cambiare
Selezionare la lettera desiderata
Cancellare la lettera selezionata
Salvare il nome ottenuto
Uscire senza salvare
F
G
Intercom 01
Intercom 02
Intercom 03
Intercom 04
Intercom 05
Intercom 06
Intercom 07
Intercom 08
Intercom 09
Intercom 10
I n t e p c o m 0 5

9
IT
opale wide
Manuale per l’Utente
FUNZIONI BASE
12
13
14
I
Tuesday 13 September 2012
12:45
Comandi ausiliari
Funzione attiva solo se previsto dalla configurazione
dell’impianto.
Attivare un comando ausiliario
Con o senza comunicazione attiva premere il pul-
sante H.
Selezionare il comando ausiliario da attivare usando
i pulsanti e premere OK.
Assegnare un nome ad un comando
ausiliario
Per semplificare il riconoscimento dei comandi
ausiliari è possibile assegnare a ciascuno di essi un
nome.
Selezionare il comando ausiliario al quale si vuole
cambiare il nome, utilizzando i pulsanti e
premere il pulsante I.
Selezionare la lettera da cambiare
Selezionare la lettera desiderata
Cancellare la lettera selezionata
Salvare il nome ottenuto
Uscire senza salvare
H
Aux 03
Aux 04
Aux 05
Aux 06
Aux 07
Aux 08
Aux 09
Aux 10
L U C E 0 1

10
IT
opale wide
Manuale per l’Utente
FUNZIONI AVANZATE
Comunicazioni con la portineria
Chiamata al Portiere
Se l’impianto video/citofonico prevede la presenza
di un centralino di portineria, il pulsante Apuò
essere utilizzato per chiamare la portineria.
Elenco chiamate da portiere
L’icona Blampeggiante, indica la presenza di
chiamate senza risposta (non lette) effettuate dalla
portineria verso il nostro interno. Premere l’icona
per accedere all’elenco chiamate.
La schermata presenta un elenco delle chiamate
in ordine cronologico partendo dalla più recente.
I messaggi non visionati sono contrassegnati dalla
freccia (>).
Usare i pulsanti per selezionare uno dei
messaggi in elenco.
Usare il pulsante per cancellare il messaggio
selezionato.
17
16
15
Tuesday 13 September 2012
12:45
B
A
> 12-09-2012 – 19:30 – Port. EST
11-09-2012 – 18:30 – Port. EST
10-09-2012 – 17:30 – Port. EST
08-09-2012 – 19:55 – Port. WEST

11
IT
opale wide
Manuale per l’Utente
FUNZIONI AVANZATE
18
19
20
21
La segreteria videocitofonica
Opale Wide consente di registrare un messaggio
audio che può venire riprodotto dal posto esterno
in caso di assenza. Il chiamante, in risposta, potrà
lasciare un videomessaggio (riportante data e ora
della chiamata) in una videosegreteria consultabile
al rientro.
Attivare la segreteria
Premere e mantenere premuto il pulsante Ce
attendere il segnale acustico.
Segreteria non attiva Segreteria attiva
Consultare la segreteria videocitofonica
La presenza di messaggi videocitofonici non letti
in segreteria è rivelata dall’icona lampeggiante
sulla schermata principale.
Segreteria non attiva + messaggi non letti
(lampeggiante) Segreteria attiva + messaggi
non letti
Premere il pulsante Cper accedere all’elenco dei
messaggi di segreteria.
L’elenco mostra i messaggi registrati in ordine cro-
nologico, partendo dal più recente.
I messaggi non visionati sono contrassegnati dalla
freccia (>).
Premere per selezionare un messaggio
Premere per riprodurre il messaggio
Premere per cancellare il messaggio
Nella finestra di visualizzazione dei messaggi, sono
presenti i seguenti comandi.
Premere per andare al messaggio preceden-
te o successivo
Premere / per mettere in pausa o riprodurre
il messaggio
Premere per cancellare il messaggio
Tuesday 13 September 2012
12:45
Tuesday 13 September 2012
12:45
C
> 12-09-2012 – 14:30
> 11-09-2012 – 12:30
10-09-2012 – 16:30

12
IT
opale wide
Manuale per l’Utente
24
Registrare un messaggio di segreteria
Premere il pulsante Dper accedere alla schermata
che contiene i comandi necessari per registrare e
riascoltare il messaggio.
Premere per avviare la registrazione del mes-
saggio.
Premere per interrompere la registrazione o
l’ascolto del messaggio.
Premere per ascoltare il messaggio registrato.
Una volta registrato il messaggio desiderato, pre-
mere il pulsante per tornare alla finestra pre-
cedente.
Il pulsante Epermette di decidere se il messaggio
di segreteria appena registrato debba essere ripro-
dotto in caso di chiamata senza risposta.
Riproduzione messaggio di segreteria ON
Riproduzione messaggio di segreteria OFF
Per attivare la segreteria videocitofonica (con o
senza riproduzione del messaggio) premere e man-
tenere premuto il pulsante C sulla schermata
principale (fig. 18).
Segreteria non attiva Segreteria attiva
Nota:
La segreteria può contenere un massimo di 10 messag-
gi, l’undicesimo messaggio sovrascriverà il più vecchio.
FUNZIONI AVANZATE
23
22
> 12-09-2012 – 14:30
> 11-09-2012 – 12:30
10-09-2012 – 16:30
> 12-09-2012 – 14:30
> 11-09-2012 – 12:30
10-09-2012 – 16:30
D
E
Tuesday 13 September 2012
12:45

13
IT
opale wide
Manuale per l’Utente
FUNZIONI AVANZATE
25
Apriporta automatico
Il pulsante può essere abilitato dal menù “Setup tecni-
co” a pagina 16.
Questa funzione risulta particolarmente utile per
gli studi professionali poichè consente l’apertu-
ra automatica dell’ingresso, nel momento in cui
viene premuto il pulsante di chiamata sul posto
esterno. Opale Wide consente la programmazione
settimaniale dell’apriporta automatico.
Attivazione apriporta automatico
Premere e mantenere premuto il pulsante Fe
attendere il segnale acustico.
Apriporta non attivo Apriporta attivo
Programmazione settimanale
Premere brevemente il pulsante Fper accedere
alla schermata che contiene i comandi necessari
alla programmazione settimanale della funzione.
Usare i pulsanti per selezionare la voce da
cambiare.
Usare i pulsanti per modificare la voce.
Copiare la programmazione di un giorno
ai giorni seguenti
Dopo avere programmato l’apriporta per un giorno
(per esempio lunedì), premere il pulsante Gper
copiare la programmazione al giorno seguente.
Usare il pulsante per salvare.
Tuesday 13 September 2012
12:45
F
26
27
OFF
ON
- - : - -
17 : 00
Lunedì
Lunedì
- - : - -
08 : 00
G

14
IT
opale wide
Manuale per l’Utente
SETUP DISPOSITIVO
28
29
30
31
Tuesday 13 September 2012
12:45
Impostazioni generali
Dalla schermata principale, premere sull’icona 1.
Scegliere uno sfondo per l’interfaccia
Premere il pulsante Bper accedere alla schermata
che contiene l’elenco degli sfondi disponibili.
Premere i pulsanti per visionare gli sfondi
disponibili.
Premere il pulsante per salvare la configura-
zione.
Regolazione luminosità display
Premere il pulsante Cper accedere all’elenco
delle opzioni di regolazione del display.
Premere il pulsante De usare i pulsanti per
determinare il tempo di inattività del terminale, tra-
scorso il quale il display entra in modalità stand-by
(luminosità attenuata).
A
Tuesday 13 September 2012
12:45
B
C
Skin 01
Skin 02
Skin 03
Skin 04
D
18”

15
IT
opale wide
Manuale per l’Utente
SETUP DISPOSITIVO
32
33
34
35
E
F

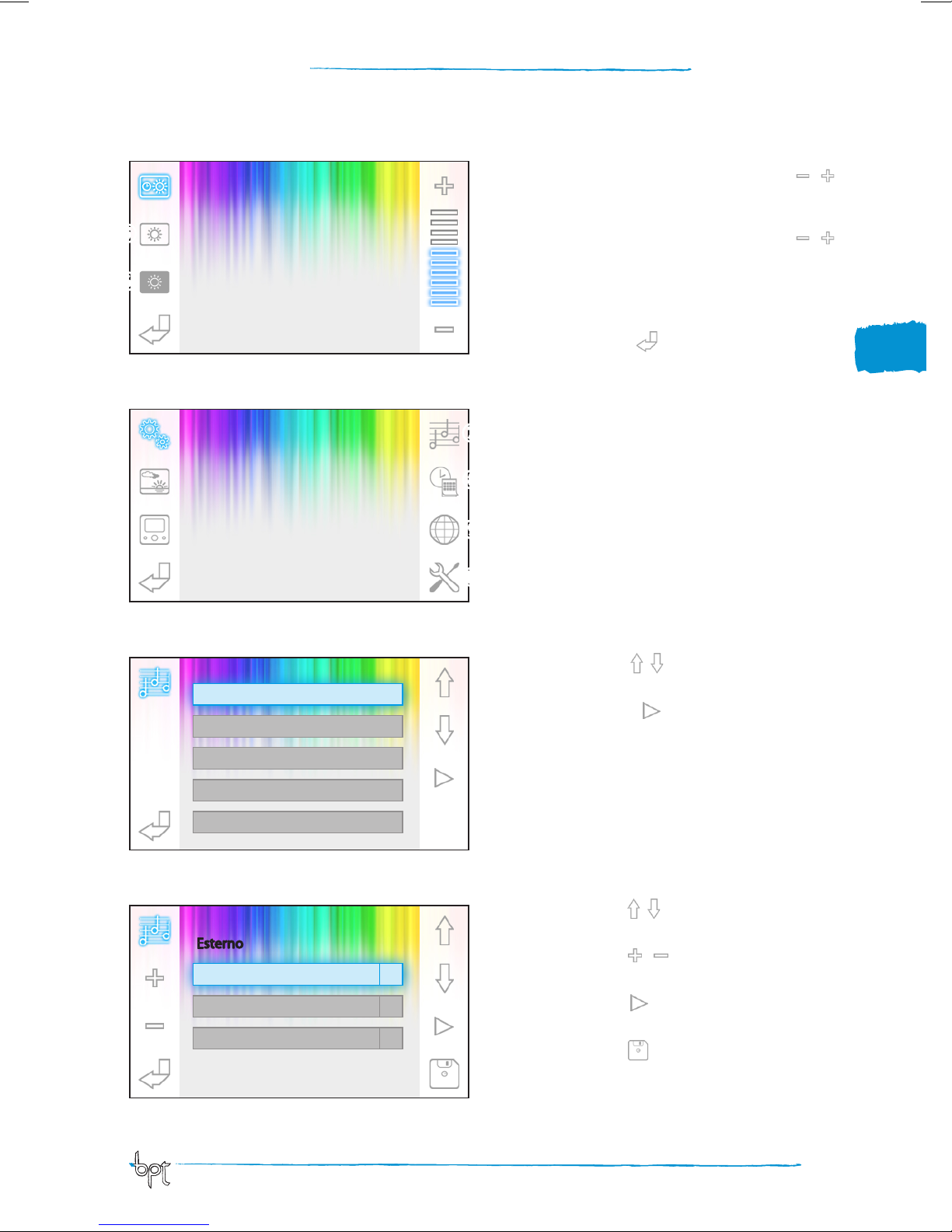

Selezionare il pulsante Ee usare i pulsanti
per regolare la luminosità del display.
Selezionare il pulsante Fe usare i pulsanti
per regolare la luminosità del display quando il
terminale si trova in modalità stand-by (luminosità
attenuata).
Premere il pulsante per tornare alla schermata
principale.
Scegliere una melodia per le chiamate
Premere il pulsante Gper accedere alle opzioni di
configurazione delle melodie.
Premere i pulsanti per scegliere la tipologia
di chiamata alla quale associare una melodia.
Premere il pulsante per ascoltare la melodia
associata alla chiamata.
Premere il pulsante SET per modificare la configu-
razione corrente.
Premere i pulsanti per scegliere l’opzione da
modificare.
Premere i pulsanti per modificare l’opzione
selezionata.
Premere il pulsante per ascoltare una anteprima
delle modifiche apportate.
Premere il pulsante per salvare la configurazione
composta.
Tuesday 13 September 2012
12:45
G
H
I
J
Esterno
Esterno
Pianerottolo
Melodia
Portiere
Volume
Intercom
Beep pulsanti
N° Squilli
01
09
05
SET

16
IT
opale wide
Manuale per l’Utente
SETUP DISPOSITIVO
36
37
38
39
Impostare data e ora del terminale
Premere il pulsante Hper accedere alle opzioni
di configurazione della data e ora del terminale.
Usare i pulsanti per selezionare la voce da
cambiare.
Usare i pulsanti per modificare la voce.
Usare il pulsante per salvare.
Impostare la lingua dell’interfaccia
Premere il pulsante I.
Usare i pulsanti per scegliere la lingua de-
siderata.
Premere il pulsante per salvare.
Setup tecnico
Accesso riservato a personale qualificato
Premere il pulsante Jper accedere alle opzioni di
configurazione tecnica del terminale.
Al centro dello schermo vengono visualizzate una
serie di informazioni tecniche relative al terminale.
Regolare la sensibilità del touchscreen
Selezionare il pulsante Ke usare i pulsanti
per regolare la sensibilità del touchscreen.
Premere il pulsante per salvare.
Bus version: 0.10
SW version: 2.06
HW version: 1.00
Serial Number: F347820083A
Sens 01
K
Italiano
English
Deutsch
Français
Español
Português
06 / 02 / 2012 D / M / Y
11 : 25 12 h

17
IT
opale wide
Manuale per l’Utente
Altre funzioni del menù tecnico
Attivando il pulsante L, si abilita la risposta auto-
matica alle chiamate intercomunicanti provenienti
da altri interni.
Attivando il pulsante M, in impianti dotati di cen-
tralino di portineria, sul menù principale vengono
visualizzati i pulsanti e .
Attivando il pulsante N, si abilita la presenza del
pulsante apriporta automatico nella schermata di
apertura.
Il pulsante O, permette di scegliere la dimensione
di visualizzazione dell’immagine sullo schermo.
Dimensione 4:3 attiva.
Dimensione 16:9 attiva. In caso di chiamata
da posto esterno, l’immagine del chiamante viene
mostrata in formato 16:9 nascondendo i pulsanti
di comando che riappaiono toccando lo schermo.
Il pulsante P, permette di selezionare lo standard
del segnale video dell’ impianto tra PAL e NTSC.
Standard PAL attivato.
Standard NTSC attivato.
40
Bus version: 0.10
SW version: 2.06
HW version: 1.00
Serial Number: F347820083A
L
M
O
N
P
Reset dispositivo
Ogni volta che anomalie di funzionamento, interventi e altre ragioni tecniche
richiedono il reset dell’apparecchio, premere leggermente il pulsante collocato
all’interno dell’apertura posta sul lato destro del dispositivo (vedi figura).
Nota:
Questa operazione NON comporta la cancellazione di eventuali programmazioni
che saranno ripristinate, al riavvio dell’apparecchio.
SETUP DISPOSITIVO
