BRÖTJE SIS 1 SGB User manual

de Montageanleitung
Sicherheitsset SIS1 SGB/SIS2 SGB
en Assembly Instructions
Safety set SIS1 SGB/SIS2 SGB
ru Инструкции по сборке
Блок безопасности SIS1 SGB/SIS2 SGB
lt Surinkimo instrukcijos
Saugumo komplektas SIS1 SGB/SIS2 SGB

Sehr geehrter Kunde,
Vielen Dank für den Kauf dieses Gerätes.
Bitte lesen Sie dieses Handbuch vor der Verwendung des
Produkts sorgfältig durch und heben Sie es zum späteren
Nachlesen an einem sicheren Ort auf. Um langfristig einen
sicheren und effizienten Betrieb sicherzustellen, empfehlen
wir die regelmäßige Wartung des Produktes. Unsere Service-
und Kundendienst-Organisation kann Ihnen dabei behilflich
sein.
Wir hoffen, dass Sie viele Jahre Freude an dem Produkt
haben.
Dear Customer,
Thank you very much for buying this appliance.
Please read through the manual carefully before using the
product, and keep it in a safe place for later reference. In
order to ensure continued safe and efficient operation we
recommend that the product is serviced regularly. Our service
and customer service organisation can assist with this.
We hope you enjoy years of problem-free operation with the
product.
Уважаемый клиент,
Мы благодарим Вас за покупку этого оборудования.
Пожалуйста, внимательно прочтите это руководство
перед использованием оборудования и сохраните его в
безопасном месте для дальнейшего использования. Для
обеспечения продолжительной безопасной и
эффективной работы мы рекомендуем регулярно
обслуживать данное изделие. Наши службы сервиса и
поддержки клиентов могут помочь в этом.
Мы надеемся, Вы будете наслаждаться годами
беспроблемной работы оборудования.
Gerb. Kliente,
dėkojame, kad įsigijote šį įrenginį.
Prieš naudodami įrenginį atidžiai perskaitykite šį vadovą ir
padėkite jį į saugią vietą ateičiai. Kad įrenginys veiktų ilgai,
saugiai ir našiai, rekomenduojame reguliariai atlikti jo
techninės priežiūros darbus. Šiais klausimais jums padės
mūsų techninės priežiūros ir klientų aptarnavimo skyrius.
Tikimės, kad šį įrenginį naudosite ilgai ir nepatirdami
problemų.

Inhaltsverzeichnis
1 Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1.1 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1.2 Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2 Über dieses Handbuch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.1 Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2.2 Benutzte Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2.2.1 In der Anleitung verwendete Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
3 Technische Angaben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
3.1 Abmessungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4 Produktbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.1 Überblick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.2 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.2.1 Lieferumfang SIS 1 SGB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.2.2 Lieferumfang SIS 2 SGB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5.1 Mounting the SIS 1/2 SGB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
6 Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
6.1 Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Inhaltsverzeichnis de
358407 - 02 - 20022020 3

1 Sicherheit
1.1 Allgemeine Sicherheitshinweise
Vorsicht!
Bei der Installation des Zubehörs besteht die
Gefahr erheblicher Sachschäden. Deshalb darf
das Zubehör nur durch Fachunternehmen
montiert und durch Sachkundige der
Erstellerfirmen erstmalig in Betrieb genommen
werden! Verwendetes Zubehör muss den
Technischen Regeln entsprechen und vom
Hersteller in Verbindung mit diesem Zubehör
zugelassen sein.
Vorsicht!
Es dürfen nur Original-Ersatzteile verwendet
werden.
Gefahr!
Lebensgefahr durch Umbauten am Kessel!
Eigenmächtige Umbauten und Veränderungen
am Kessel sind nicht gestattet, da sie Menschen
gefährden und zu Schäden an dem Kessel führen
können. Bei Nichtbeachtung erlischt die
Zulassung des Kessels!
1.2 Bestimmungsgemäße Verwendung
Die Sicherheitssets SIS 1 SGB und SIS 2 SGB dienen
zur Absicherung von Heizungsanlagen mit Heizkesseln
der Serien SGB 125 - 170 (SIS 1 SGB) und SGB 215 -
300 (SIS 2 SGB).
Wichtig:
Der Abblasedruck ist werkseitig auf 3 bar
voreingestellt und gegen Verstellen gesichert.
Das Sicherheitsset SIS 3 SGB dient zur Absicherung
von Heizungsanlagen mit Gas-Brennwertkesseln der
Serien SGB 400-610 gegen Überdruck bei einer
Kesselleistung über 300 kW entsprechend DIN 12828.
de 1 Sicherheit
4 358407 - 02 - 20022020

2 Über dieses Handbuch
2.1 Allgemeines
Diese Montageanleitung wendet sich an den Heizungsfachmann, der das
Zubehör installiert.
2.2 Benutzte Symbole
2.2.1 In der Anleitung verwendete Symbole
In dieser Anleitung gibt es verschiedene Gefahrenstufen, um die
Aufmerksamkeit auf spezielle Anweisungen zu lenken. Damit möchten wir
die Sicherheit der Benutzer erhöhen, Probleme vermeiden und den
ordnungsgemäßen Betrieb des Gerätes sicherstellen.
Gefahr!
Gefährliche Situationen, die zu schweren Verletzungen führen
können.
Stromschlaggefahr!
Gefahr eines elektrischen Schlages.
Warnung!
Gefährliche Situationen, die zu leichten Verletzungen führen
können.
Vorsicht!
Gefahr von Sachschäden.
Wichtig:
Bitte beachten Sie diese wichtigen Informationen.
Verweis:
Bezugnahme auf andere Anleitungen oder Seiten in dieser
Dokumentation.
2 Über dieses Handbuch de
358407 - 02 - 20022020 5

3 Technische Angaben
3.1 Abmessungen

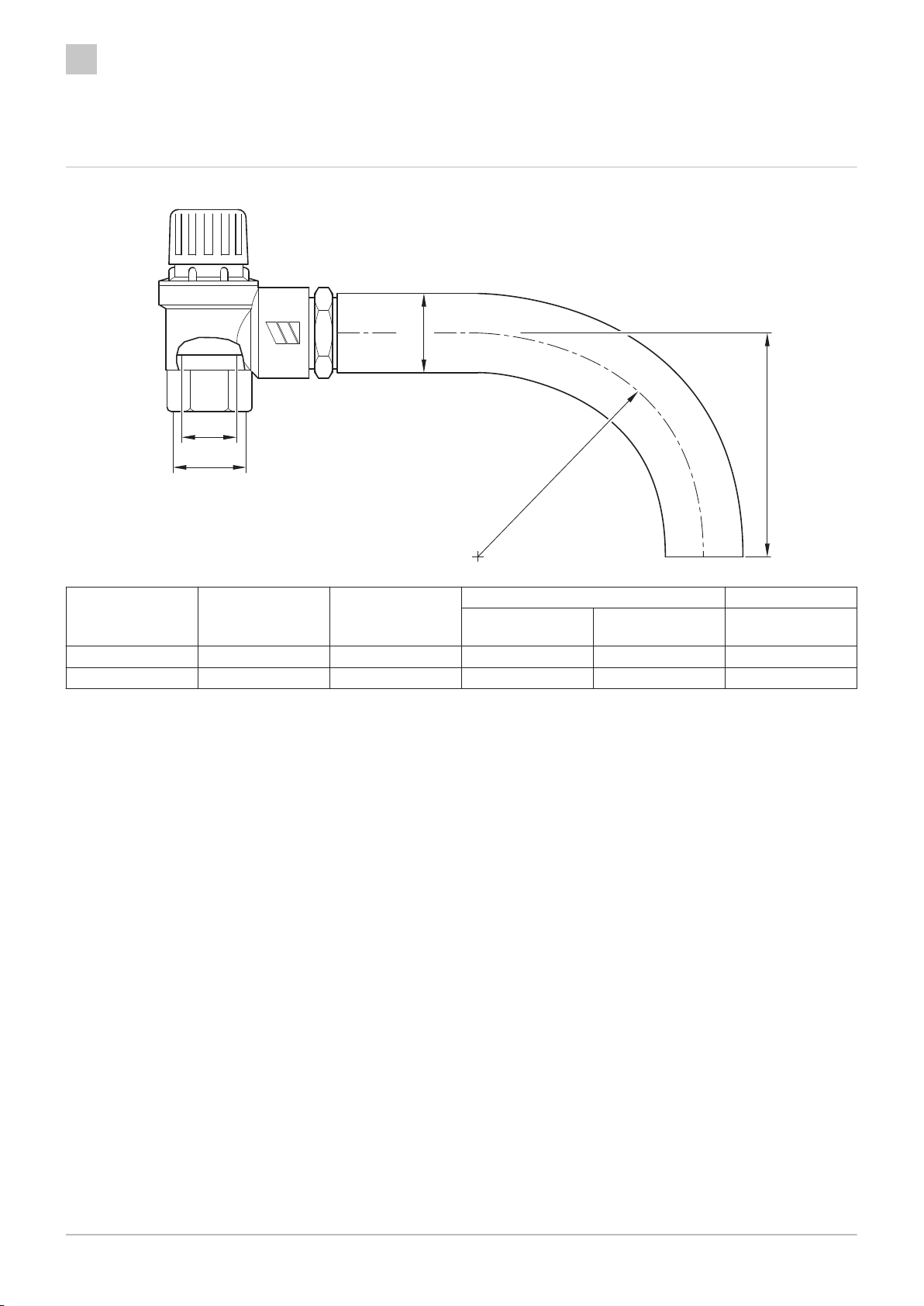

Abb.1 Membran-Sicherheitsventil mit Abblaseleitung
Do
D
L
R = 3D
Ø
RA-0000996
Typ Do Ø
D
L ≤ 2 m L ≥ 2 m
L ≤ 4 m Leistung [kW]
SIS 1 SGB 1” 20 mm 1¼” 1½” 125/170
SIS 2 SGB 1¼” 30 mm 1½” 2” 215/260/300
de 3 Technische Angaben
6 358407 - 02 - 20022020

4 Produktbeschreibung
4.1 Überblick
1Handentlüftungsventil
2Manometer
4.2 Lieferumfang
4.2.1 Lieferumfang SIS 1 SGB
Membran-Sicherheitsventil 1” mit Manometer und Handentlüftungsventil
Montageanleitung
4.2.2 Lieferumfang SIS 2 SGB
Membran-Sicherheitsventil 1” mit Manometer und Handentlüftungsventil
Montageanleitung
1
2
RA-0000995
4 Produktbeschreibung de
358407 - 02 - 20022020 7

5 Installation
5.1 Mounting the SIS 1/2 SGB
Bei der Montage sind folgende Punkte zu beachten:
das Membran-Sicherheitsventil muss am höchsten Punkt des
Wärmeerzeugers oder in unmittelbarer Nähe des Wärmeerzeugers
angebracht werden.
zwischen Membran-Sicherheitsventil und Wärmeerzeuger darf eine
höchstens 1 m lange und gerade Verbindungsleitung in Größe des
Eintrittsquerschnitts eingebaut werden.
die Abblaseleitung muss mit Gefälle verlegt werden.
der Leitungsquerschnitt der Abblaseleitung muss gleich dem
Austrittsquerschnitt des Membran-Sicherheitsventils sein (siehe
Abschnitt Technische Daten ).
die Abbblaseleitung soll höchstens 2 Bögen aufweisen und eine Länge
von 2 m nicht überschreiten.
die Abblaseleitung muss so ausgeführt werden, daß keine
Drucksteigerung beim Ansprechen des Sicherheitsventils möglich ist.
die Abblaseleitung darf nicht ins Freie geführt werden, die Mündung
muss frei und beobachtbar sein.
eventuell austretendes Heizungswasser muss gefahrlos abgeführt
werden.
mündet die Abblaseleitung in einem Ablauftrichter, muss der Ablauf des
Trichters den doppelten Durchmesser des Ventileintritts aufweisen.
de 5 Installation
8 358407 - 02 - 20022020

6 Wartung
6.1 Allgemeines
Die Funktion des Membran-Sicherheitsventils ist im Rahmen der jährlichen
Wartung zu prüfen.
6 Wartung de
358407 - 02 - 20022020 9

de 6 Wartung
10 358407 - 02 - 20022020

Contents
1 Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
1.1 General safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
1.2 Recommendations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
2 About this manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
2.1 General . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
2.2 Symbols used . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
2.2.1 Symbols used in the manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
3 Technical specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
3.1 Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4 Description of the product . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4.1 Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4.2 Standard delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4.2.1 Standard delivery SIS 1 SGB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4.2.2 Standard delivery SIS 2 SGB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
5 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
5.1 Mounting the SIS 1/2 SGB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
6 Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
6.1 General . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Contents en
358407 - 02 - 20022020 11

1 Safety
1.1 General safety instructions
Caution
There is a risk of significant material damage
when installing the accessories. Accessories
must therefore only be installed by trained
contractors and commissioned by a competent
person appointed by the system installer.
Accessories used must correspond to the
technical regulations and be approved by the
manufacturer in combination with these
accessories.
Caution
Only genuine spare parts may be used.
Danger
Risk of death due to modifications to the boiler!
Unauthorised conversions and modifications to
the boiler are not permitted, as these can put
people at risk and cause damage to the boiler.
Failure to comply with these instructions renders
the approval for the boiler void.
1.2 Recommendations
The safety sets SIS 1 SGB and SIS 2 SGB are used to
secure heating systems with boilers of the series
Eurocondense 125 kW - 170 kW (SIS 1 SGB)
Eurocondense 215 kW - 300 kW (SIS 2 SGB).
Important
The blow-off pressure is preset at the factory to 3
bar and secured against adjustment.
The safety set SIS 3 SGB is used to secure heating
systems with gas condensing boilers of the series
Eurocondense 400 kW - 610 kW against overpressure
with a boiler output over 300 kW corresponding to DIN
12828.
en 1 Safety
12 358407 - 02 - 20022020

2 About this manual
2.1 General
This installation manual is intended for the heating specialist who installs
the accessories.
2.2 Symbols used
2.2.1 Symbols used in the manual
This manual uses various danger levels to draw attention to special
instructions. We do this to improve user safety, to prevent problems and to
guarantee correct operation of the appliance.
Danger
Risk of dangerous situations that may result in serious personal
injury.
Danger of electric shock
Risk of electric shock.
Warning
Risk of dangerous situations that may result in minor personal
injury.
Caution
Risk of material damage.
Important
Please note: important information.
See
Reference to other manuals or pages in this manual.
2 About this manual en
358407 - 02 - 20022020 13

3 Technical specifications
3.1 Dimensions
Fig.2 Membrane safety valve with blow-off line
Do
D
L
R = 3D
Ø
RA-0000996
Type Do Ø
D
L ≤ 2 m L ≥ 2 m
L ≤ 4 m Output [kW]
SIS 1 SGB 1" 20 mm 1¼” 1½” 125/170
SIS 2 SGB 1¼” 30 mm 1½” 2” 215/260/300
en 3 Technical specifications
14 358407 - 02 - 20022020

4 Description of the product
4.1 Overview
1Manual vent valve
2Pressure gauge
4.2 Standard delivery
4.2.1 Standard delivery SIS 1 SGB
Membrane safety valve 1 ”with manometer and manual vent valve
Assembly instructions
4.2.2 Standard delivery SIS 2 SGB
Membrane safety valve 1 ”with manometer and manual vent valve
Assembly instructions
1
2
RA-0000995
4 Description of the product en
358407 - 02 - 20022020 15

5 Installation
5.1 Mounting the SIS 1/2 SGB
The following points must be observed during assembly:
the membrane safety valve must be installed at the highest point of the
heat generator or in the immediate vicinity of the heat generator.
between the membrane safety valve and the heat generator, a straight,
maximum 1 m long connecting pipe the size of the inlet cross-section
may be installed.
the blow-off line must be laid with a downward slope.
the cross-section of the blow-off line must be the same as the cross-
section of the membrane safety valve (see section
Technical data ).
the blow-off line should have a maximum of 2 bends and should not
exceed a length of 2 m.
the blow-off line must be designed in such a way that the pressure does
not increase when the safety valve responds.
the blow-off line must not be routed to the outside, the opening must be
clear and observable.
any heating water that may possibly escape should be safely drained
off.
if the blow-off line leads into a outlet funnel, the drain of the funnel must
have twice the diameter of the valve inlet.
en 5 Installation
16 358407 - 02 - 20022020

6 Maintenance
6.1 General
The function of the diaphragm safety valve must be checked as part of the
annual maintenance.
6 Maintenance en
358407 - 02 - 20022020 17

en 6 Maintenance
18 358407 - 02 - 20022020

Содержание
1 Безопасность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
1.1 Общие правила техники безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
1.2 Рекомендации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
2 О данном руководстве . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
2.1 Общие сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
2.2 Используемые символы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
2.2.1 Используемые в инструкции символы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3 Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3.1 Размеры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
4 Описание оборудования . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
4.1 Обзор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
4.2 Стандартный комплект поставки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
4.2.1 Стандартный комплект поставки SIS 1 SGB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
4.2.2 Стандартный комплект поставки SIS 2 SGB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
5 Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
5.1 Установка SIS 1/2 SGB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
6 Техническое обслуживание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
6.1 Общие сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Содержание ru
358407 - 02 - 20022020 19

1 Безопасность
1.1 Общие правила техники безопасности
Внимание
При установке аксессуаров существует риск
значительного материального ущерба.
Поэтому установка аксессуаров должна
выполняться только квалифицированными
подрядчиками, а ввод в эксплуатацию –
компетентным лицом, назначенным
специалистом по установке системы.
Используемые аксессуары должны
соответствовать техническим требованиям и
иметь разрешение производителя на
применение с этим котлом.
Внимание
Должны использоваться только заводские
запасные части.
Опасность
Опасность смертельных травм при внесении
изменений в конструкцию котла!
Запрещается вносить несогласованные
изменения и модификации в конструкцию
котла, так как это чревато причинением травм
и повреждением котла. Несоблюдение этих
правил отменяет сертификацию котла.
1.2 Рекомендации
RU: Блоки безопасности SIS 1 SGB и SIS 2 SGB
используются для защиты систем отопления с
котлами серий Power HT 1.130 - 1.180 (SIS 1 SGB) и
Power HT 1.230 - 1.320 (SIS 2 SGB).
BY: Блоки безопасности SIS 1 SGB и SIS 2 SGB
используются для защиты систем отопления с
котлами серий SGB 125 - 170 (SIS 1 SGB) и SGB 215
- 300 (SIS 2 SGB).
Важная информация
Давление продувки предварительно
настроено на заводе на 3 бара и не может
быть изменено.
RU:
ru 1 Безопасность
20 358407 - 02 - 20022020
