Branford TH33003 User manual

GB/DK/S
Operating instruction/
Brugsanvisning/
Bruksanvisning
Please keep this instruction manual for future reference/
Gem denne brugsanvisning som opslagsværk/
Spara denna bruksanvisning för framtida bruk
TH33003
720x 345 x 190 mm
HANGZHOU TIANHENG MACHINERY
Co., Ltd #113 BANQIAO LINAN
HANGZHOU Zhejiang, China
EN1494:2000/A1:2008
Nanjing Schengen Accessory Co., Ltd.
ZTE R&D BULDING-2#, 601, No.90 Huashen
Avenue, Yuhuatai District Nanjing, China
HYDRAULIC FLOOR JACK 3TON
HYDRAULISK DONKRAFT 3TON
HYDRAULISK DOMKRAFT 3TON
TH33003
TH33003
720x 345 x 190 mm
720x 345 x 190 mm
3
3
3

GB
Important information:
WARNING
This jack is a lifting device designed ONLY for lifting part of the total
vehicle(i.e. one wheel). Do not move or dolly the vehicle while it is on the jack.
Positon this jack to ONLY lift on the areas of the vehicle as specified by the
vehicle manufacturer.
After lifting the vehicle, ALWAYS support the load with appropriately rated
vehicle support stands BEFORE working on the vehicle.
Do not overload this jack beyond its rated capacity. Overloading can cause
damage to or failure of the jack.
This jack is designed ONLY for use on hard level surfaces capable of
sustaining the load. Use on other than hard level surfaces can result in jack
instability and possible loss of load.
Center load on jack saddle BEFORE lifting vehicle. Off-center loads and
loads lifted when the jack is not level can cause loss of load or damage to the
jack.
Study, understand and follow all instruction in this manual BEFORE
operating the jack.
Failure to heed these warnings may result in collapse of load or damage to
the jack and/or jack failure resulting in personal injury or property damage.
No alterations may be made to the product.
Any discrepancies in regards to machine maintenance and repair work are to
be carried out according to the instructions outlined below and exclusively by
skilled personnel.
Never use speedy lift device to raise load.
When lifting vehicles the wheels still in contact with the hard standing should
always be “choked”. Do not rely on the hand brake to stop the vehicle from
rolling.
Operating principles
With release valve CLOSED
An upward stroke of the jack handle draws oil from the reservoir tank into the
plunger cavity. Hydraulic pressure holds the valve closed, which keep the oil in
the plunger cavity.
A downward stroke of the jack handles release oil into the cylinder, which forces
the ram out. This raises the saddle (NOTE: Raises if the load exceeds the rated
capacity oil is automatically released back into the reservoir through the safety
overload valve).
When the ram reaches maximum extension, oil is bypassed back into the reservoir
to prevent an overextended ram stroke and possible damage to the jack.
Opening the release valve allows oil to flow back into the reservoir. This releases
hydraulic pressure on the ram, which results in lowering the saddle.

GB
Operating instructions:
1. Assemble handle, front section to larger section using pin provided.
2. When this jack leaves the factory for shipment, the vent plug on top of the oil
chamber is closed to prevent the oil from being spilled. Also the oil chamber
contains the ring amount of oil before shipment. If oil spill is evident, or if vent
plug was found open, it is necessary to check oil level before pumping.
3. Open the release valve and pump the handle 6 full stokes to assure complete
distribution of oil.
4. Close the release valve by turning the handle clockwise, and the jack is ready to
use.
5. Block the vehicle’s wheels for lifting stability.
6. Refer to the vehicle manufacturer owner’s manual to locate approved lifting
points on the vehicle. Position jack so that the saddle is centered under the load at
an appropriate lift point.
7. Pump jack handle to speedy lift level until saddle NEARS contact with the vehicle.
Check to see that the saddle is centered and will contact the load lifting point
firmly.
Always center the load on saddle of jack, Off-center loads and loads lifted while
jack is not sitting level may damage the jack.
8. Continue to pump the jack handle to lift the vehicle to the desired height. After
lifting, support the load with appropriately rated vehicle support stands BEFORE
working on the vehicle.
9. No person should remain in a vehicle that is being jacked.

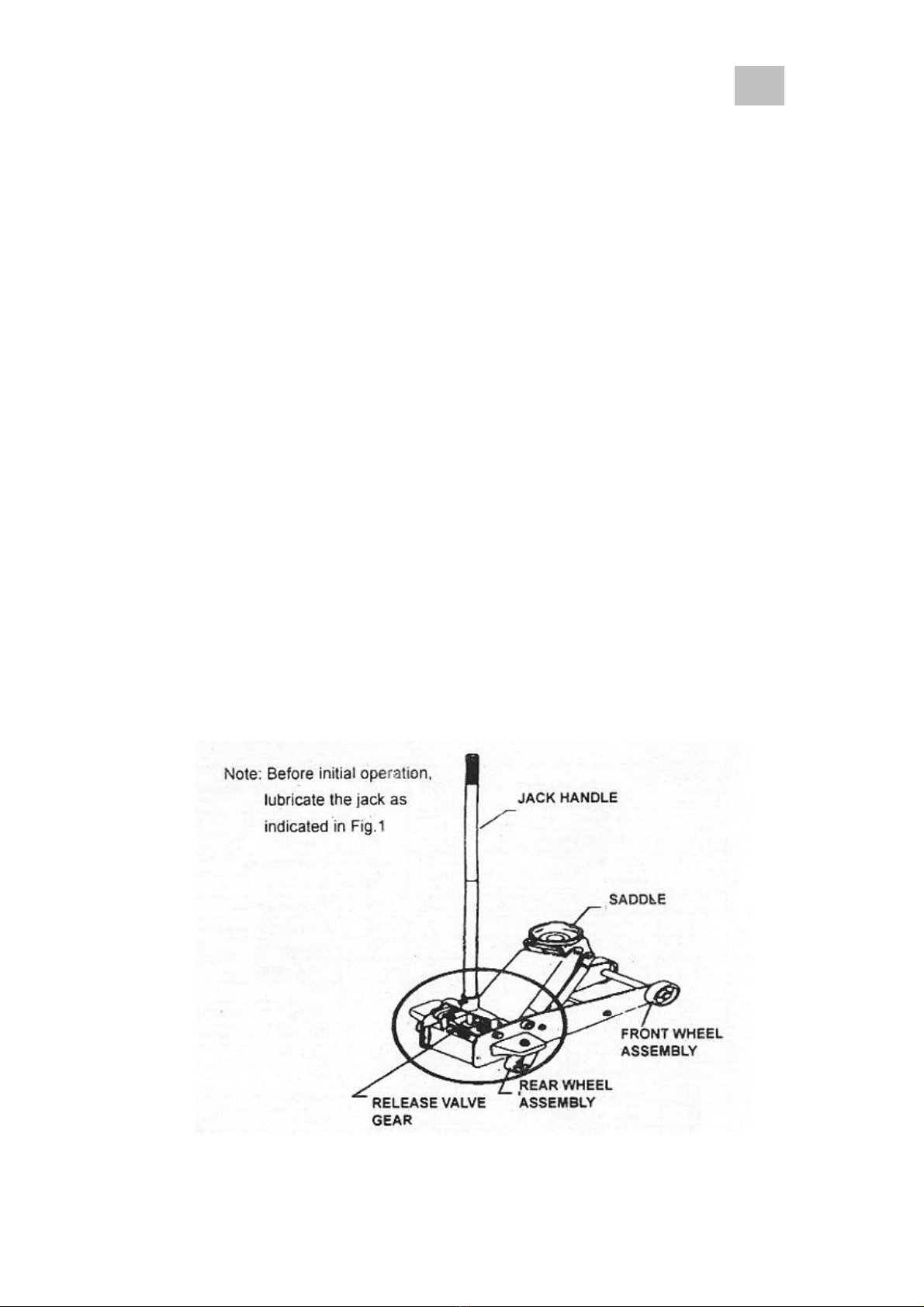

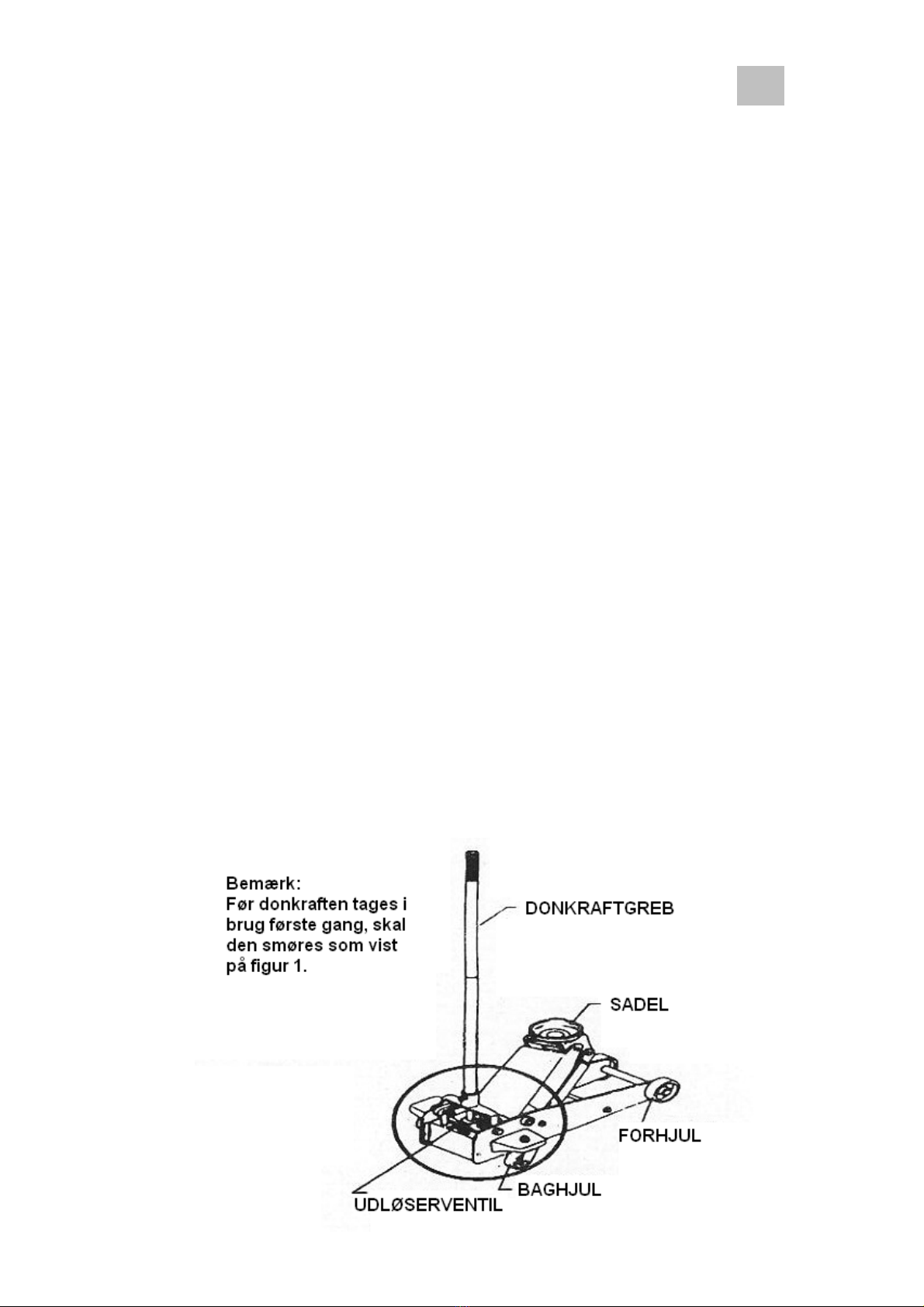

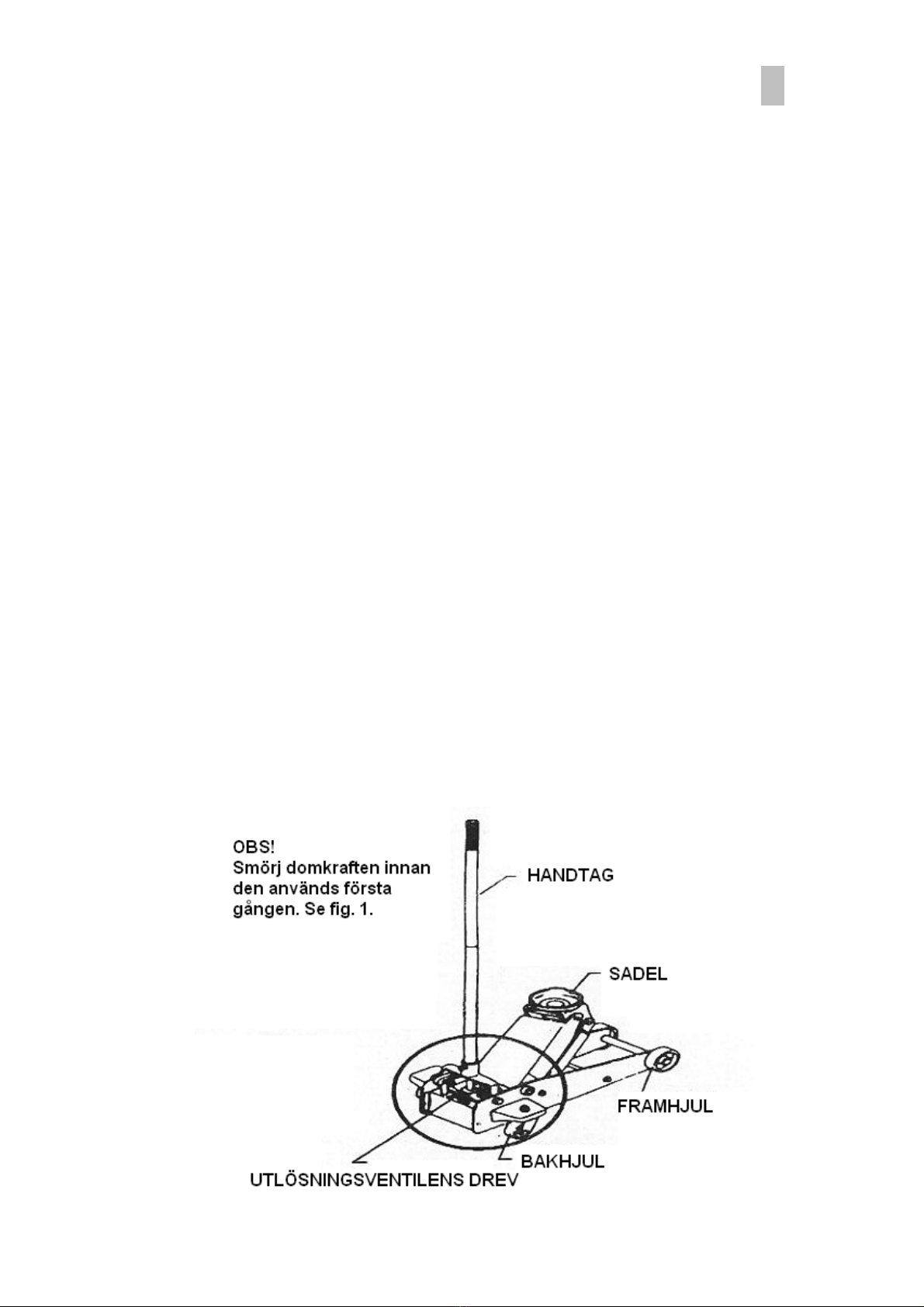

Figure 1

GB
Care and maintenance:
1. when the floor jack is not in use or in storage the lifting arm and pump lever must
be in the fully lowered position. This will protect the precision machined surface
of the ram piston from corrosion and damage.
2. keep your jack clean and lubricate, as well as the outside parts see figure 1.
3. If spare parts are required these can be obtained from you local service centre.
Ensure to quote the correct serial No. and part No.
4. Be carefully not to spill any oil. If oil is spilled, take care to clean up immediately.
5. As needed, fill the container with specifically blended hydraulic jack oil.
Important note: When adding or replacing oil, ALWAYS use good grade
hydraulic jack oil. Do NOT use hydraulic brake fluid, Alcohol, Glycerin,
Detergent motor oil or dirty oil. Use of an improper fluid can cause serious
internal damage to your jack.

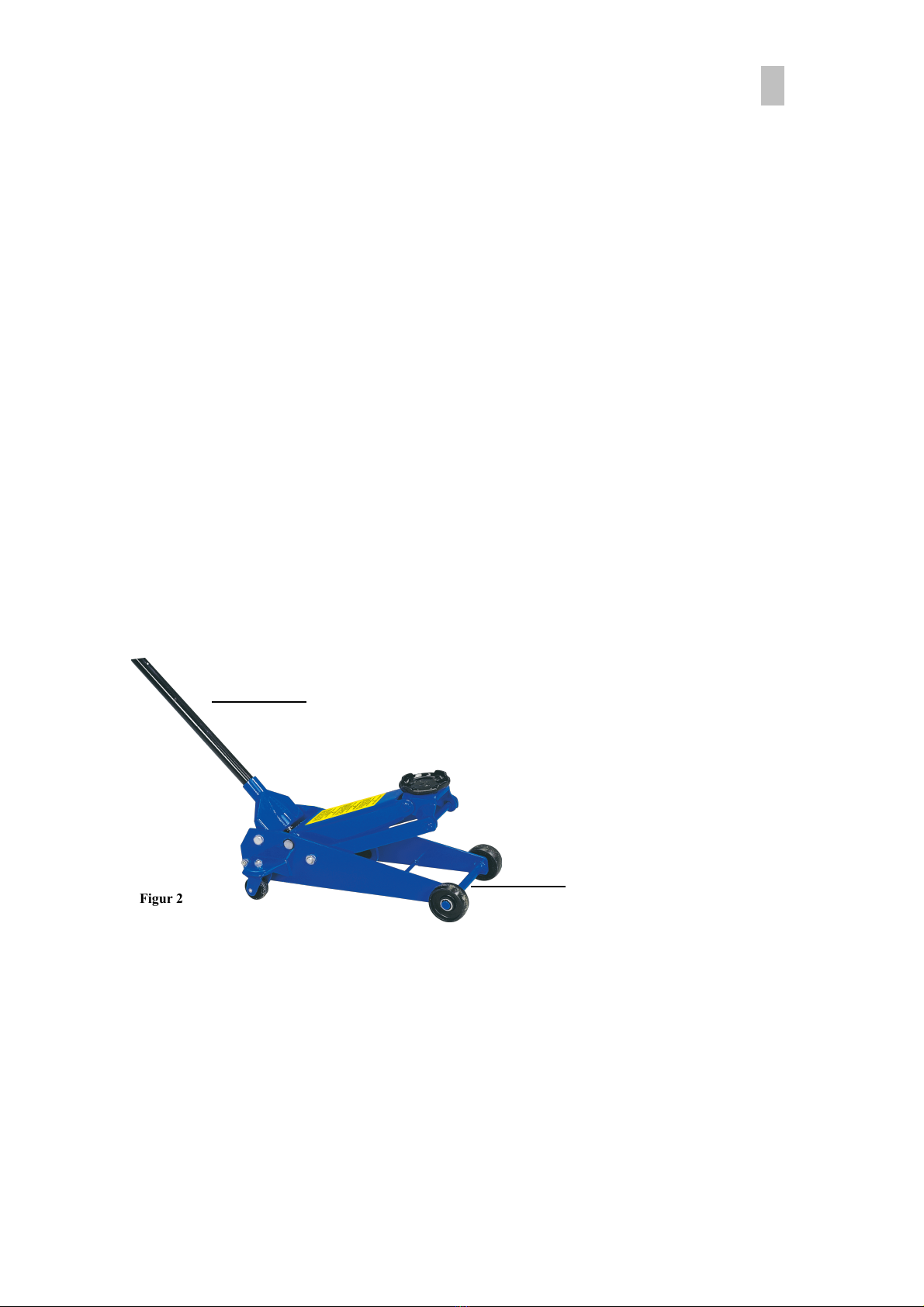

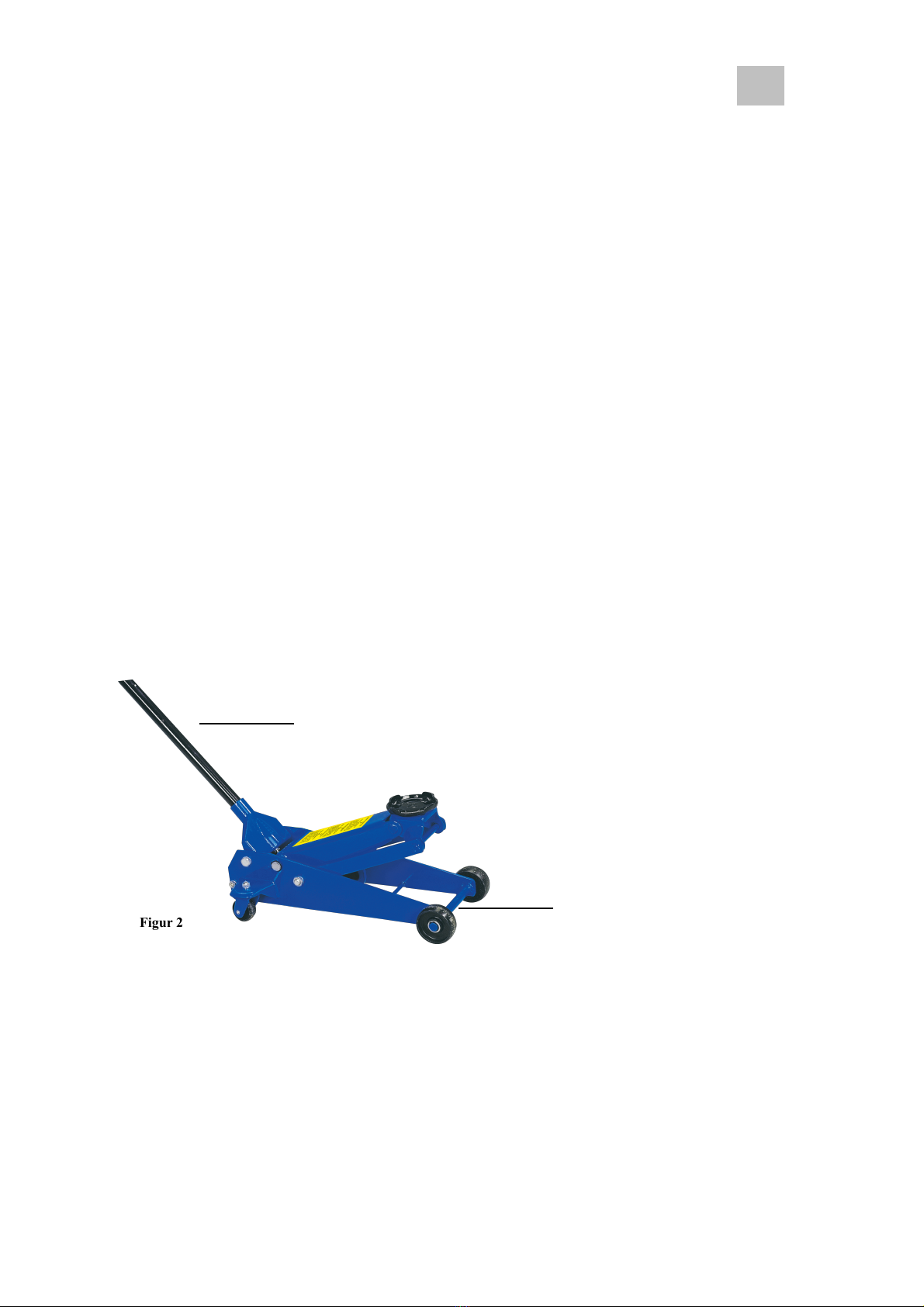

Safe transport of the jack
If you have to move the jack from one place to another, you may use the 2 carrying
handles A og B, see figure 2.
Be aware of correct lifting technique.
Figure 2
A
B

GB

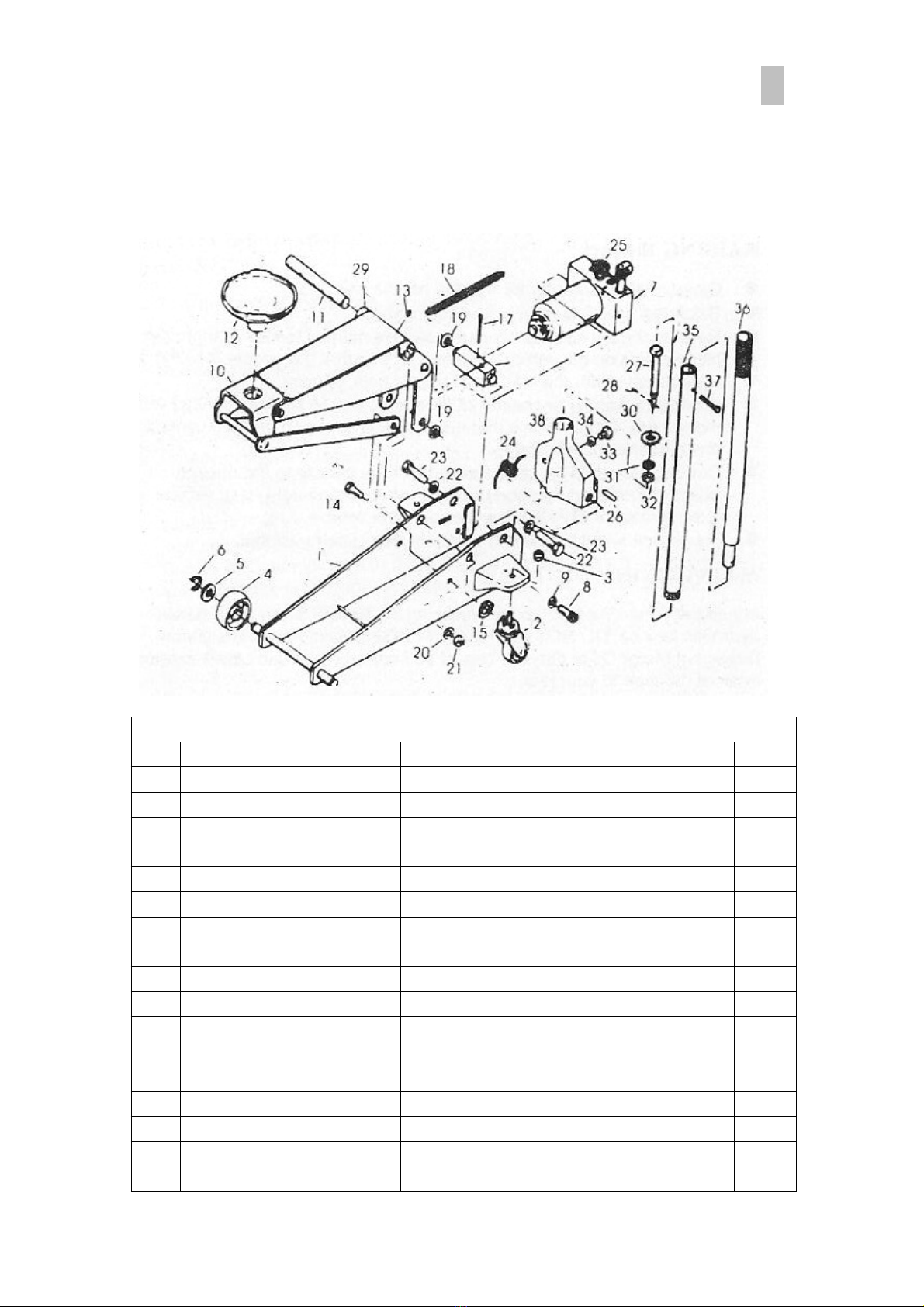

Explosion diagram
1. Main body assembly
1. Parts list of Main body assembly
No. Description Qty No. Description Qty
1 Side plate 2 20 Lock washer 2
2 Caster assembly 2 21 Hex nut 2
3 Lock nut 2 22 Lock washer 2
4 Wheel 2 23 Bolt 2
5 Washer 2 24 Torsion spring 1
6 Retaining ring 2 25 Release valve assembly 1
7 Power unit assembly 1 26 Plunger pin 1
8 Screw 2 27 Gear shaft 1
9 Lock washer 2 28 Pin 1
10 Linkage assembly 1 29 Lifting arm assembly 1
11 Shaft arm 1 30 Release valve gear 1
12 Saddle 1 31 Lock washer 1
13 Grease fitting 1 32 Hex nut 1
14 Bolt link 2 33 Handle bolt 1
15 Retaining ring 1 34 Spacer 1
16 Ram 1 35 Handle(lower) 1
17 Pin 1 36 Handle(upper) 1
18 Return spring 1 37 Screw 1
19 Retaining ring 2 38 Handle socket 1

GB

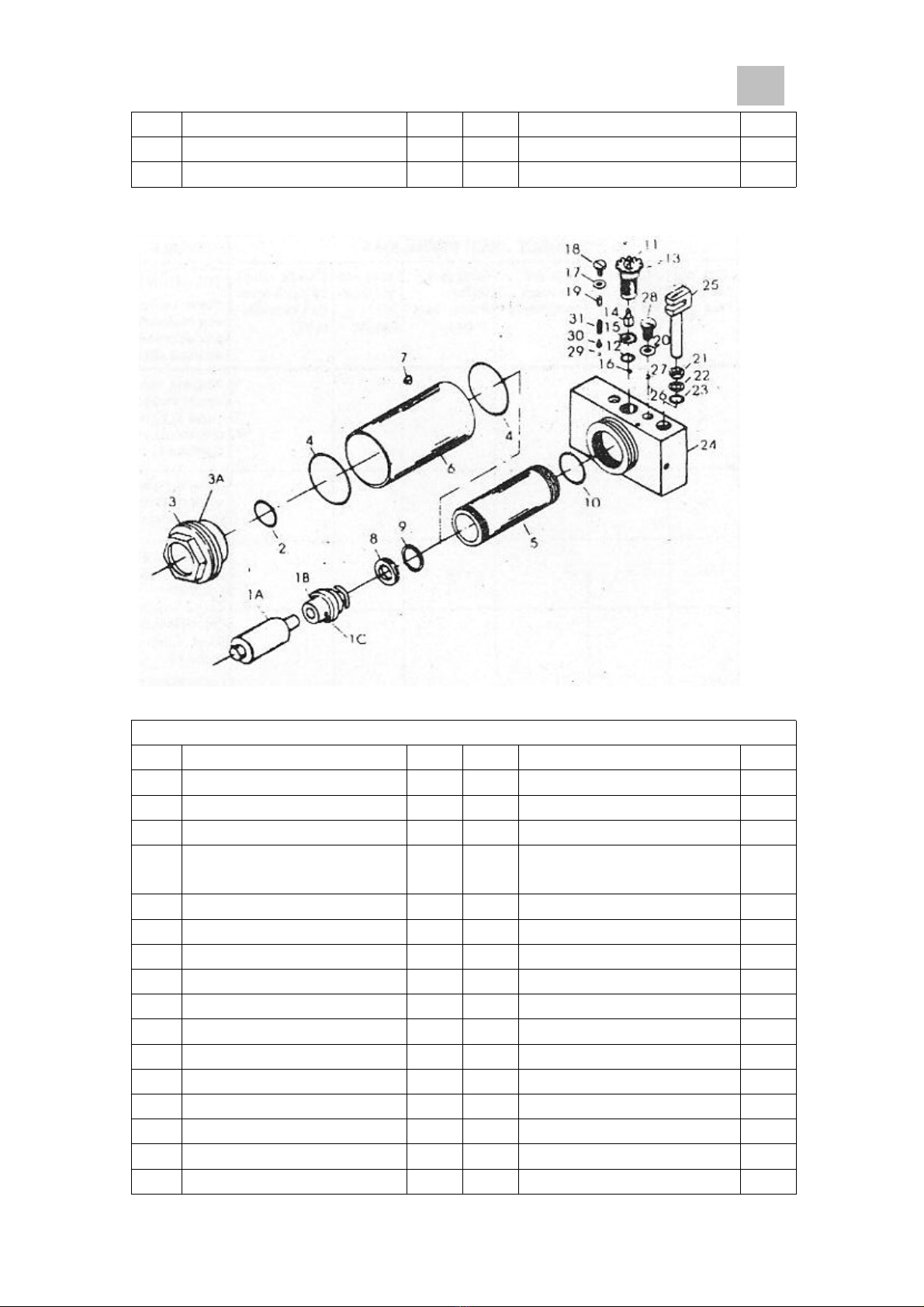

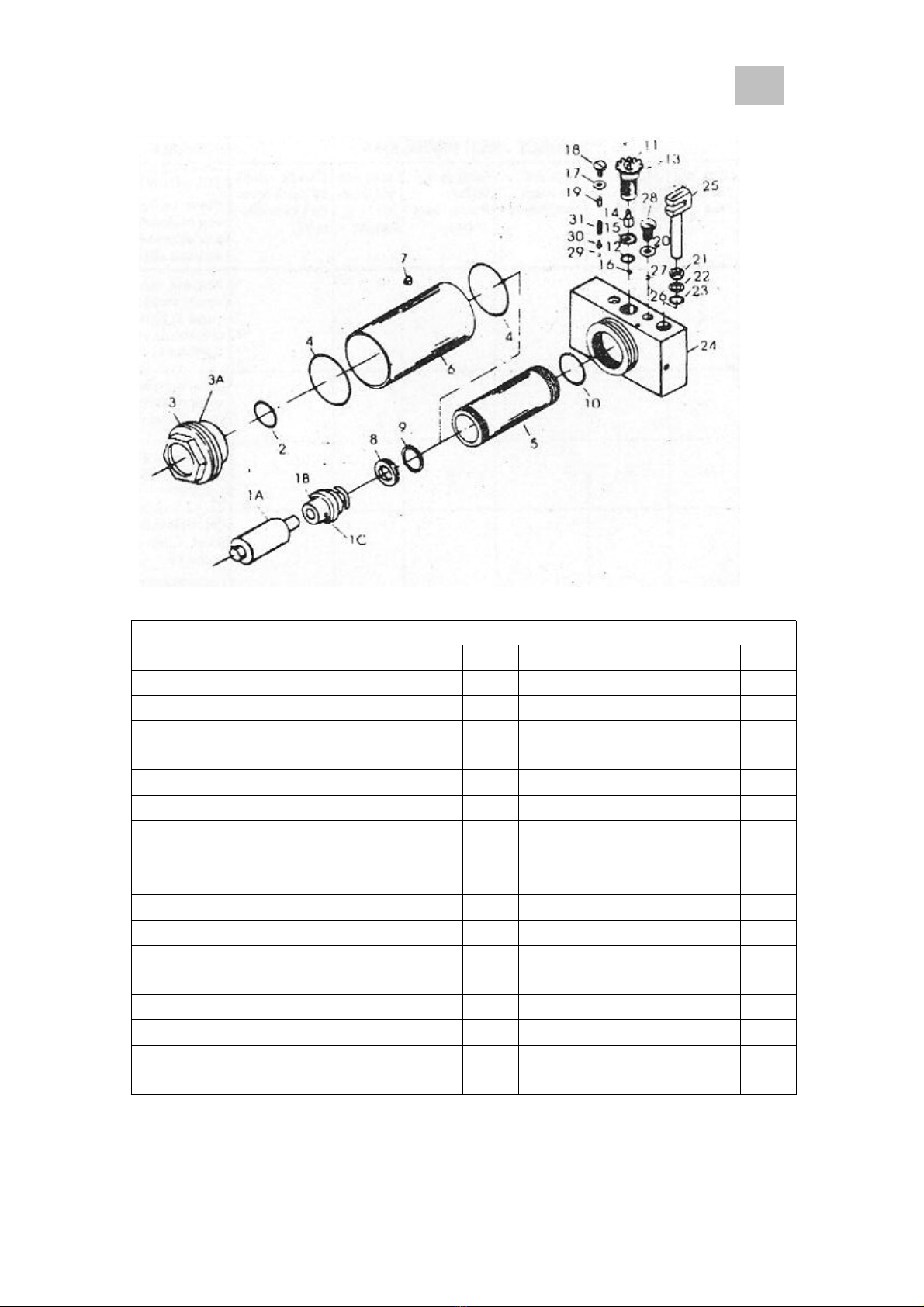

2. Power unit assembly
2. Parts list of Power unit assembly
No. Description Qty No. Description Qty
1A Ram rod 1 16 Ball 1
1B Ram head 1 17 Seal washer 1
1C Ram head pin 1 18 Plug screw 1
2 O-ring 1 19 Overload valve screw 1
3 Tank nut 1 20 Washer 1
4 O-ring 2 21 Wiper 1
5 Cylinder 1 22 Back-up ring 1
6 Reservoir 1 23 O-ring 1
7 Oil ill plug 1 24 Valve block 1
8 O-ring retaining 1 25 Plunger 1
9 O-ring 1 26 Ball 1
10 O-ring 1 27 Ball 1
11 Gear retaining nut 1 28 Plug screw 1
12 O-ring 1 29 Ball 1
13 Release valve assembly 1 30 Plunger 1
14 Actuator 1 31 Spring 1
15 Guide plate 1 1

GB
Trouble shooting
I. If the jack will not raise, or lift the load.
1) The release valve may not tightly closed. To close or tighten, turn the release
valve clockwise.
2) May air is in hydraulic system. To release air from system.
3) May oil level is low or over-filled in jack. Check the oil lever of the floor jack in
the following manner:
Place jack on level position, open release valve. Correct oil level is bottom of
thread inside oil chamber when lifting arm is at full down position. If tacking oil,
remove vent plug located under cover plate. Fill with oil to correct level and
tighten plug. Close the release valve and pull lifting arm up to its full height. Then
open the release valve and, by stepping on saddle, force it to lower as rapidly as
possible. Repeat this operation three to four times. This procedure will thoroughly
flush the valves and assure-complete distribution of oil. In most cases it will
restore the jack to proper working order. Close release valve tightly. Try jack
under load. The jack may have air trapped in system. Open release valve. Pump
handle 6 full strokes. Close release valve and try jack again.
4) Cup seal for pump may be worn. This will happen only after months of service. A
new cup seal or a complete new piston can be purchased and easily installed.
5) Release valve may be held by dirt on seat.. Flush by pulling lifting arm up and
down several times while release valve is open. If necessary, the release valve
may be removed for cleaning the valve and the valve seat.
6) Power unit is malfunctioning. To replace the power unit.
II. If the jack will lift the load, but will not hold.
1) Oil level may be low in jack, to add oil as required.
2) Power unit is malfunctioning. To replace the power unit.
III.If the jack will not lowered completely, when raised.
1) Return spring for lifting arm may be broken or unhooked. Replace return spring.
2) It probably needs lubrication.
3) Clean and oil all moving in the lifting arm mechanism.
4) Hydraulic unit may contain too much oil and vent valve may be closed.
5) Check level of oil.
IV. If poor jack lifting, pump feels spongy.
1) May air is in hydraulic system. To release air from system.
2) Oil level may be low in jack, to add oil as required.
3) Power unit is malfunctioning. To replace the power unit.
V. If the jack will not lift to full height.
1) May air is in hydraulic system. To release air from system.
2) Oil level may be low in jack, to add oil as required.

GB
VI. If the handle raises by itself when the jack is under load.
1) May air is in hydraulic system. To release air from system.
VII.If jack will not lift full 3ton capacity.
1) The cup seal for piston pump may be worn.
2) The unit may have air trapped in the system.
3) The overload valve is factory adjusted for the pack to lift 3tons load and should
not be altered. Examine jack for binding, causing loss of load.
Should the fault still exist contact your local service centre.
Troubleshooting schedule
POSSIBLE JACK PROBLEMS POSSIBLE CAUSES
AND SOLUTIONS
(Refer to Operation and
maintenance procedures
for detailed information)
Jack will
not lift load Jack will lift load, but will
not hold
Jack will not
lower
completely
Poor jack
lifting. Pump
feels spongy
Jack will not
lift to full
height
Handle raises
by itself when
jack is under
load
X
Release valve not tightly
closed. To close or
tighten tur n release
valve clockwise
XXXX
Air is in hydraulic
system. Release air from
system.
XX XX Oil level is low in jack.
Add oil as required
X-
Oil reservoir is
overfilled. Drain out
some oil.
Lubrication of moving
parts is necessary.
XX X Power unit is
malfunctioning. Replace
the power unit.

DK
Vigtige oplysninger:
ADVARSEL
Denne donkraft er UDELUKKENDE beregnet til at løfte en del af bilen (f.eks.
et hjul). Bilen må ikke bevæges eller flyttes med transportruller, mens den står
på donkraften.
Donkraften må KUN løfte de områder af bilen, der er angivet af
bilfabrikanten.
Når bilen er hævet, skal den ALTID understøttes af korrekt udstyr, FØR der
udføres arbejde på den.
Donkraften må ikke belastes ud over sin angivne kapacitet. Overbelastning kan
føre til, at donkraften bliver beskadiget eller svigter.
Donkraften er UDELUKKENDE beregnet til brug på en fast og jævn overflade,
der kan modstå belastningen. Brug af donkraften på en overflade, der ikke er
fast og jævn, kan medføre, at donkraften bliver ustabil og evt. taber lasten.
Lasten skal placeres midt på donkraftsadlen, FØR bilen løftes. En last, der
ikke er placeret i midten, eller løftes, mens donkraften ikke står på en jævn
overflade, kan medføre, at lasten tabes, eller at donkraften beskadiges.
Læs, forstå og følg alle instruktionerne i denne manual, FØR donkraften tages
ibrug.
Manglende overholdelse af disse advarsler kan medføre, at lasten bryder
sammen, eller at donkraften beskadiges og/eller svigter med personskade eller
skade på ejendom til følge.
Der må ikke foretages ændringer på produktet.
Fejl, der medfører vedligeholdelses- og reparationsarbejde, skal udbedres i
henhold til nedenstående instruktioner og udelukkende af uddannet personale.
Anvend aldrig en hurtig løfteanordning til at løfte lasten.
Når der løftes køretøjer, skal de hjul, der stadig er i kontakt med gulvet,
altid ”blokkes”. Det er ikke nok at stole på, at håndbremsen kan forhindre, at
køretøjet ruller.
Driftsprincipper
Med LUKKET udløserventil
Et opadgående pumpeslag med donkraftgrebet fører olie fra beholderen ind i
plungerstemplets hulrum. Hydraulisk tryk holder ventilen lukket, så olien bliver i
plungerstemplets hulrum.
Et nedadgående pumpeslag med donkraftgrebet fører olie ind i cylinderen, så
stemplet tvinges ud. På den måde hæves sadlen (Bemærk: Hæves, hvis belastningen
overstiger den angivne kapacitet, hvorved olie automatisk føres tilbage til
beholderen gennem sikkerhedsventilen for overbelastning).
Når stemplet er ført ud til maksimal stilling, føres olie via et omløb tilbage til
beholderen for at forhindre, at stemplet bliver ført for langt ud, og at donkraften
bliver beskadiget.
Når udløserventilen åbnes, kan olie løbe tilbage til beholderen. Dette udløser det

DK
hydrauliske tryk på stemplet, så sadlen sænkes.
Betjeningsvejledning
1. Greb og frontsektion samles med den store sektion ved hjælp af den medfølgende
stift/bolt med gevind. Det samlede donkraftgreb monteres i donkraftens
grebsokkel ved at presse grebet i bund og efterspænde med låsebolten som er
monteret på siden af grebsoklen.
2. Når donkraften forlader fabrikken for at blive sendt, er ventilationsproppen oven
på oliekammeret lukket, så der ikke spildes olie. Oliekammeret indeholder også
den korrekte mængde olie før afsendelse. Hvis der er spildt olie, eller hvis
ventilationsproppen er åben, skal oliestanden kontrolleres, før der pumpes.
3. Udluftning af det hydrauliske system: Åbn udløserventilen og foretag 6 fulde
pumpeslag med grebet for at sikre, at olien fordeles helt.
4. Luk udløserventilen ved at dreje grebet med uret, hvorefter donkraften er klar til
brug.
5. Blokér bilens hjul for at gøre løftet stabilt.
6. Se brugermanulen fra bilfabrikanten for at finde de godkendte løftepunkter på
bilen. Placér donkraften, så sadlen er centreret under lasten ved et korrekt
løftepunkt.
7. Pump donkraftgrebet hurtigt til løfteniveau, indtil sadlen er TÆT PÅ at være i
kontakt med bilen. Kontrollér, at sadlen er centreret og i god kontakt med lastens
løftepunkt.
Centrér også lasten på donkraftsadlen. Manglende centrering og en last, der løftes
med en donkraft, der ikke er plan, kan medføre beskadigelse af donkraften.
8. Fortsæt med at pumpe med donkraftgrebet for at løfte bilen til den ønskede højde.
Når bilen er hævet, skal den understøttes af korrekt udstyr, FØR der udføres
arbejde på den.
9. Ingen personer må opholde sig i bilen, mens den løftes med donkraften.

DK
Figur 1
Pleje og vedligeholdelse
1. Når donkraften ikke er i brug eller opbevares, skal løftearm og pumpearm være
sænket helt for at beskytte stemplets præcisionsbearbejdede overflade mod
korrosion og beskadigelse.
2. Hold donkraften ren og smurt, herunder smøring af udvendige dele se figur 1.
3. Nødvendige reservedele kan fås hos dit lokale servicecenter. Husk at nævne om
det er til hovedenhed eller kraftenhed og korrekt delnr. samt beskrivelse.
4. Pas på ikke at spilde olie. Hvis der spildes olie, skal det straks tørres op.
5. Fyld beholderen med specialolie til hydrauliske donkrafte efter behov.
Vigtigt: Brug ALTID olie af god kvalitet til hydrauliske donkrafte, når olie skal
påfyldes eller skiftes. Brug ALDRIG hydraulisk bremsevæske, sprit, glycerin,
rensemidler til motorolie eller snavset olie. Brug af forkert væske kan medføre
alvorlig indvendig beskadigelse af donkraften.
Forsvarlig transport af donkraften
Skal de flytte donkraften er denne forsynet med bærehåndtag A og B, se figur 2.
Vær opmærksom på korrekt løfteteknik.
Figur 2
A
B

DK
Eksploderet tegning
1. Hovedenhed
1. Komponentliste, hovedenhed
Nr. Beskrivelse Antal Nr. Beskrivelse Antal
1 Sideplade 2 20 Låseskive 2
2 Hjulenhed 2 21 Sekskantmøtrik 2
3 Låsemøtrik 2 22 Låseskive 2
4 Hjul 2 23 Bolt 2
5 Skive 2 24 Torsionsfjeder 1
6 Holdering 2 25 Udløserventil 1
7 Kraftenhed 1 26 Plungerstempelpind 1
8 Skrue 2 27 Tandhjulsaksel 1
9 Låseskive 2 28 Stift 1
10 Ledforbindelse 1 29 Løftearm 1
11 Akselarm 1 30 Udløserventil 1
12 Sadel 1 31 Låseskive 1
13 Smørefitting 1 32 Sekskantmøtrik 1
14 Boltforbindelse 2 33 Bolt til greb 1
15 Holdering 1 34 Afstandsstykke 1
16 Stempel 1 35 Greb (nederst) 1

DK
17 Stift 1 36 Greb (øverst) 1
18 Returfjeder 1 37 Skrue 1
19 Holdering 2 38 Sokkel til greb 1
2. Kraftenhed
2. Komponentliste, kraftenhed
Nr. Beskrivelse Antal Nr. Beskrivelse Antal
1A Stempelstang 1 16 Kugle 1
1B Stempelhoved 1 17 Tætningsskive 1
1C Stempelhovedpind 1 18 Propskrue 1
2 O-ring 1 19 Overbelastning,
ventilskrue 1
3 Tankmøtrik 1 20 Skive 1
4 O-ring 2 21 Skrabering 1
5 Cylinder 1 22 Backup-ring 1
6 Beholder 1 23 O-ring 1
7 Prop, oliepåfyldning 1 24 Ventilblok 1
8 O-holdering 1 25 Plungerstempel 1
9 O-ring 1 26 Kugle 1
10 O-ring 1 27 Kugle 1
11 Tandhjul, låsemøtrik 1 28 Propskrue 1
12 O-ring 1 29 Kugle 1
13 Udløserventil 1 30 Plungerstempel 1
14 Aktuator 1 31 Fjeder 1

DK
15 Styreplade 1 1
Fejlfinding
I. Donkraften kan ikke hæves eller løfte lasten.
1) Udløserventilen er muligvis ikke lukket tæt. Drej udløserventilen med uret for at
lukke eller spænde den.
2) Der kan være luft i hydrauliksystemet. Luk luften ud af systemet.
3) Oliestanden i donkraften er enten for lav eller for høj. Kontrollér donkraftens
oliestand på følgende måde:
Placér donkraften på en jævn overflade og åbn udløserventilen. Korrekt oliestand
er ved det nederste gevind i oliekammeret, når løftearmen er i nederste stilling.
Hvis oliestanden er lav, fjernes ventilationsproppen under dækpladen. Påfyld olie
til korrekt stand og spænd proppen. Luk udløserventilen og træk løftearmen op i
fuld højde. Åbn derefter udløserventilen og tving sadlen til at sænke sig så hurtigt
som muligt ved at træde på den. Gentag dette 3-4 gange. Denne fremgangsmåde
sikrer, at ventilerne skylles grundigt, og at olien fordeles helt. På denne måde
genetableres donkraften korrekte funktion som oftest. Luk udløserventilen
omhyggeligt. Afprøv donkraften med belastning. Der kan være luft i donkraftens
system. Åbn udløserventilen. Foretag 6 fulde pumpeslag med grebet. Luk
udløserventilen og afprøv donkraften igen.
4) Pumpens kapselpakning kan være slidt. Dette vil i givet fald først ske efter
måneders drift. Der kan købes en ny kapselpakning eller et helt nyt stempel, der er
nemt at montere.
5) Udløserventilen holdes muligvis fast af snavs på sædet. Skyl ved at føre
løftearmen op og ned flere gange, mens udløserventilen er åben. Udløserventilen
kan om nødvendigt fjernes, så ventil og ventilsæde kan rengøres.
6) Kraftenheden fungerer ikke. Udskift den.
II. Donkraften kan løfte lasten, men ikke holde den oppe.
1) Oliestanden kan være lav i donkraften. Påfyld olie efter behov.
2) Kraftenheden fungerer ikke. Udskift den.
III.Donkraften kan ikke sænkes helt, når den er hævet.
1) Returfjederen til løftearmen kan være gået i stykker eller gået af. Udskift
returfjederen.
2) Den trænger sandsynligvis til at blive smurt.
3) Rengør og smør alle bevægelige dele i løftearmens mekanisme med olie.
4) Hydraulikenheden kan indeholde for meget olie, og ventilationsventilen kan være
lukket.
5) Kontrollér oliestand.
IV. Donkraften løfter dårligt, og pumpen føles slap.

DK
1) Der kan være luft i hydrauliksystemet. Luk luften ud af systemet.
2) Oliestanden kan være lav i donkraften. Påfyld olie efter behov.
3) Kraftenheden fungerer ikke. Udskift den.
V. Donkraften kan ikke hæves helt op.
1) Der kan være luft i hydrauliksystemet. Luk luften ud af systemet.
2) Oliestanden kan være lav i donkraften. Påfyld olie efter behov.
VI. Grebet hæver af sig selv, når donkraften er belastet.
1) Der kan være luft i hydrauliksystemet. Luk luften ud af systemet.
VII. Donkraften kan ikke løfte sin fulde kapacitet på 3 tons.
1) Stempelpumpens kapselpakning kan være slidt.
2) Der kan være luft i enheden.
3) Overbelastningsventilen, der er fabriksindstillet til løft på 3 tons, bør ikke ændres.
Undersøg om donkraften binder, så den ikke kan løfte så meget.
Hvis fejlen stadig optræder, så kontakt dit lokale servicecenter.
Fejlfindingsskema
MULIGE DONKRAFTPROBLEMER MULIGE ÅRSAGER
OG LØSNINGER
(Se drifts- og
vedligeholdelsesprocedur
er for nærmere
oplysninger)
Donkraften
kan ikke
løfte lasten
Donkraften
kan løfte
lasten, men
ikke holde
den oppe
Donkraften
kan ikke
sænkes helt
Donkraften
løfter dårligt.
Pumpen
føles slap
Donkraften
kan ikke
hæves helt
op
Grebet hæver af
sig selv, når
donkraften er
belastet
X
Udløserventilen er ikke
lukket tæt. Drej
udløserventilen med uret
for at lukke eller spænde
den.
XXXX
Luft i hydrauliksystemet.
Luk luften ud af
systemet.
XX XX Lav oliestand i
donkraften. Påfyld olie
efter behov.
X-
Oliebeholderen er
overfyldt. Tap noget af
olien af.
Smøring af bevægelige
dele nødvendigt.
XX X Kraftenheden fungerer
ikke. Udskift den.

DK
I
I
 
The undersigned, representing
NANJING SCHENGEN ACCESSORY
CO.,LTD herewith declares
that the product:
Undertegnede, repræsenterer
NANJING SCHENGEN ACCESSORY
CO.,LTD erklærer hermed at
produktet:
I ．


 

。 
 

0. 
 
 

 
 

。／。
  


 
 

 

。g 

。
 

n。Ja孔，nr.. 呻／ e It
Undertecknad,
representerar NANJING
SCHENGEN ACCESSORY CO.,LTD
härmed försäkras att
produkt:
、 
 

 
 
 


。
。 
、 



1494/A1 2008 

Nanjing，China 2019-12-11
•略tl  
Sun Haobin （General Manager)



 


S
Viktig information:
VARNING
Den här domkraften är en lyftenhet som ENDAST är avsedd för att lyfta en
del av hela fordonet (t.ex. ett hjul). Flytta inte fordonet när det är upphöjt
med domkraften.
Använd BARA den här domkraften till att lyfta upp de områden som anges
av fordonstillverkaren.
När du har lyft fordonet ska du ALLTID stödja upp det med tillräckligt
tilltagna fordonsstöd INNAN du börjar arbeta på fordonet.
Överbelasta inte domkraften. Överbelastning kan skada domkraften eller få
den att gå sönder.
Den här domkraften är ENDAST avsedd för användning på hårda, jämna
ytor som klarar av belastningen. Användning på ytor som inte är jämna och
hårda kan leda till att domkraften blir ostadig samt att kraften förloras.
Centrera belastningen på domkraftsadeln INNAN du lyfter fordonet.
Ocentrerad last eller last som lyfts när domkraften inte står jämnt kan göra
att lasten tappas eller att domkraften skadas.
Läs, lär dig och följ alla anvisningar i den här handboken INNAN du börjar
använda domkraften.
Om du inte följer dessa varningar kan det leda till att lasten rasar eller att
domkraften skadas och/eller att domkraften går sönder och orsakar person-
eller egendomsskador.
Inga ändringar för göras på produkten.
Eventuellt maskinunderhåll och reparationsarbete ska utföras enligt
anvisningarna nedan och får endast göras av behörig personal.
Kör aldrig domkraften för snabbt när du höjer lasten.
Funktionsprinciper
Med utlösningsventilen STÄNGD
När domkraftens handtag dras uppåt förs olja från tanken till kolvutrymmet.
Hydraultrycket håller ventilen stängd så att oljan hålls kvar i kolvutrymmet.
När handtaget trycks nedåt släpps oljan in i cylindern så att stången tvingas ut.
Detta höjer sadeln. (OBS! Om belastningen överskrider märkkapaciteten släpps
oljan automatiskt tillbaka till tanken genom säkerhetsventilen.)
När stången når maximal utsträckning leds olja tillbaka till tanken för att hindra
överutsträckning och skador på domkraften.
När utlösningsventilen öppnas kan oljan rinna tillbaka till tanken. Detta utjämnar
hydraultrycket på stången, vilket sänker sadeln.

S
Driftsanvisningar
1. Sätt ihop handtaget med den främre delen på den större delen med det
medföljande stiftet. Efterspänn låsbulten som sitter på sidan.
2. När domkraften levereras från fabriken är ventilationspluggen ovanpå
oljekammaren stängd för att hindra oljan från att rinna ut. Oljekammaren
innehåller dessutom rätt oljemängd vid leverans. Om olja har runnit ut eller om
ventilationspluggen är öppen måste oljenivån kontrolleras före pumpning.
3. Öppna utlösningsventilen och pumpa handtaget upp och ner sex gånger för att
se till att oljan fördelas.
4. Stäng utlösningsventilen genom att vrida handtaget medurs. Domkraften är nu
klar att använda.
5. Spärra fordonets hjul för att stabilisera lyftet.
6. Se fordonstillverkarens handbok för att hitta de godkända lyftpunkterna på
fordonet. Placera domkraften så att sadeln är centrerad under lasten vid en lämplig
lyftpunkt.
7. Pumpa handtaget till snabblyftnivån tills sadeln NÄSTAN är i kontakt med
fordonet. Se efter att sadeln är centrerad och kommer att ta i lyftpunkten stadigt.
Centrera alltid belastningen på domkraftens sadel. Last som inte är centrerad och
last som lyfts när domkraften inte står jämnt kan skada domkraften.
8. Fortsätt att pumpa handtaget för att lyfta fordonet till önskad höjd. När du har lyft
fordonet måste du stödja upp det med tillräckligt tilltagna fordonsstöd INNAN du
börjar arbeta på fordonet.
9. Inga personer får befinna sig i fordon som ska hissas upp med domkraft.

S
Figur 1
Skötsel och underhåll:
1. När domkraften inte används eller förvaras ska lyftarmen och pumphandtaget vara
helt nedsänkta. Detta skyddar den bearbetade ytan på kolvstången mot korrosion
och skador.
2. Håll domkraften ren och välsmord, och sköt även om yttre delar se figur 1.
3. Reservdelar finns på det lokala servicecentret. Kom ihåg att ange rätt serie- och
artikelnummer.
4. Var försiktig så att du inte spiller olja. Om du spiller olja ska den torkas upp
omedelbart.
5. Fyll på behållaren med särskilt blandad hydrauldomkraftsolja vid behov.
OBS! Vid påfyllning eller byte av olja måste du ALLTID använda
hydrauldomkraftsolja av god kvalitet. Använd INTE hydraulbromsvätska, alkohol,
glycerin, rengörande motorolja eller smutsig olja. Om fel vätska används kan det
orsaka allvarliga inre skador på domkraften.
Korrekt transport av domkraft
Ska domkraften flyttas så är den försedd med bärhandtag A och B, se figur 2.
Använd korrekt lyftteknik.
Figur 2
A
B

S
Sprängskiss
1. Huvudenhet
1. Lista över huvudenhetens delar
Nr Beskrivning Antal Nr Beskrivning Antal
1 Sidoplåt 2 20 Låsbricka 2
2 Svänghjulsenhet 2 21 Sexkantsmutter 2
3 Låsmutter 2 22 Låsbricka 2
4 Hjul 2 23 Bult 2
5 Bricka 2 24 Torsionsfjäder 1
6 Spärring 2 25 Utlösningsventil 1
7 Strömkälla 1 26 Kolvstift 1
8 Skruv 2 27 Drivaxel 1
9 Låsbricka 2 28 Stift 1
10 Länksystem 1 29 Lyftarmsenhet 1
11 Axelarm 1 30 Utlösningsventilens drev 1
12 Sadel 1 31 Låsbricka 1
13 Smörjnippel 1 32 Sexkantsmutter 1
14 Bultlänk 2 33 Handtagsbult 1
15 Spärring 1 34 Mellanlägg 1
16 Stång 1 35 Handtag (nedre) 1
17 Stift 1 36 Handtag (övre) 1
