Inhaltsverzeichnis
1 Impressum ......................................................................................................................................................4
3 Zu dieser Anleitung ........................................................................................................................................4
4 Allgemeine Sicherheitshinweise...................................................................................................................5
5 Teileübersicht Basisstation und Lieferumfang ...........................................................................................7
6 Teileübersicht Multisensor 02 .......................................................................................................................8
7 Vor der Inbetriebnahme .................................................................................................................................9
8 Stromversorgung herstellen .........................................................................................................................9
9 Multifunktions-Funksensor montieren und anbringen .............................................................................10
10 Die ersten Schritte........................................................................................................................................11
11 Basisstation ..................................................................................................................................................11
12 Signalübertragung........................................................................................................................................12
13 Station zu Weather Underground hinzufügen ...........................................................................................12
14 Einrichtung der Station zur Übertragung der Wetterdaten an wunderground.com...............................12
15 UV-Sensor kalibrieren ..................................................................................................................................15
16 Weather Underground Live Wetterdaten abrufen .....................................................................................15
17 Firmware update...........................................................................................................................................16
18 Technische Daten.........................................................................................................................................16
19 EG-Konformitätserklärung ..........................................................................................................................17
20 Reinigung und Wartung...............................................................................................................................17
21 Entsorgung ...................................................................................................................................................18
22 Garantie .........................................................................................................................................................18

4 / 36
1 Impressum
Bresser GmbH
Gutenbergstr. 2
46414 Rhede
Germany
http://www.bresser.de
Für etwaige Gewährleistungsansprüche oder Serviceanfragen verweisen wir auf die Informationen zu
„Garantie“ und „Service“ in dieser Dokumentation. Wir bitten um Verständnis, dass direkt an die Her-
steller-Anschrift gerichtete Anfragen oder Einsendungen nicht bearbeitet werden können.
Irrtümer und technische Änderungen vorbehalten.
© 2018 Bresser GmbH
Alle Rechte vorbehalten.
Die Reproduktion dieser Dokumentation – auch auszugsweise – in irgendeiner Form (z.B. Fotokopie,
Druck, etc.) sowie die Verwendung und Verbreitung mittels elektronischer Systeme (z.B. Bilddatei,
Website, etc.) ohne eine vorherige schriftliche Genehmigung des Herstellers ist nicht gestattet.
Die in dieser Dokumentation verwendeten Bezeichnungen und Markennamen der jeweiligen Firmen
sind im Allgemeinen in Deutschland, der Europäischen Union und/oder weiteren Ländern waren-, mar-
ken- und/oder patentrechtlich geschützt.
2 Gültigkeitshinweis
Diese Dokumentation ist gültig für die Produkte mit den nachfolgend aufgeführten Artikelnummern:
7002560
Anleitungsversion: v042018a
Bezeichnung dieser Anleitung: Manual_7002560_W-LAN-Wetter-Center-6in1-Station_de-
en_BRESSER_v042018a
Informationen bei Serviceanfragen stets angeben.
3 Zu dieser Anleitung
HINWEIS
Diese Bedienungsanleitung ist als Teil des Gerätes zu betrachten!
Lesen Sie vor der Benutzung des Geräts aufmerksam die Sicherheitshinweise und die Bedienungsan-
leitung.
Bewahren Sie diese Bedienungsanleitung für die erneute Verwendung zu einem späteren Zeitpunkt
auf. Bei Verkauf oder Weitergabe des Gerätes ist die Bedienungsanleitung an jeden nachfolgenden
Besitzer/Benutzer des Produkts weiterzugeben.

5 / 36
4 Allgemeine Sicherheitshinweise
GEFAHR
Gefahr eines Stromschlags!
Dieses Gerät beinhaltet Elektronikteile, die über eine Stromquelle (Netzteil und/oder Batterien) betrie-
ben werden. Bei unsachgemäßer Verwendung dieses Produkts besteht die Gefahr eines Strom-
schlags. Ein Stromschlag kann zu schweren bis tödlichen Verletzungen führen. Beachten Sie daher
unbedingt die nachfolgenden Sicherheitsinformationen.
• Lassen Sie Kinder beim Umgang mit dem Gerät nie unbeaufsichtigt! Die Nutzung darf nur, wie in
der Anleitung beschrieben, erfolgen, andernfalls besteht die Gefahr eines Stromschlags!
• Unterbrechen Sie die Stromzufuhr, wenn Sie das Gerät nicht benutzen, im Falle einer längeren
Betriebsunterbrechung sowie vor allen Wartungs- und Reinigungsarbeiten, indem Sie den Netz-
stecker ziehen.
• Platzieren Sie Ihr Gerät so, dass es jederzeit vom Stromnetz getrennt werden kann. Die Netz-
steckdose sollte sich immer in der Nähe Ihres Geräts befinden und gut zugänglich sein, da der
Stecker des Netzkabels als Trennvorrichtung zum Stromnetz dient.
• Um das Gerät vom Stromnetz zu trennen, ziehen Sie immer am Netzstecker und niemals am Ka-
bel!
• Überprüfen Sie das Gerät, die Kabel und Anschlüsse vor Inbetriebnahme auf Beschädigungen.
• Beschädigtes Gerät oder ein Gerät mit beschädigten stromführenden Teilen niemals in Betrieb
nehmen! Beschädigte Teile müssen umgehend von einem autorisierten Service-Betrieb ausge-
tauscht werden.
• Betreiben Sie das Gerät nur in vollkommen trockener Umgebung und berühren Sie das Gerät
nicht mit nassen oder feuchten Körperteilen.
GEFAHR
Erstickungsgefahr!
Bei unsachgemäßer Verwendung dieses Produkts besteht Erstickungsgefahr, insbesondere für Kin-
der. Beachten Sie deshalb unbedingt die nachfolgenden Sicherheitsinformationen.
• Verpackungsmaterialien (Plastiktüten, Gummibänder, etc.) von Kindern fernhalten! Es besteht Er-
stickungsgefahr!
• Dieses Produkt beinhaltet Kleinteile, die von Kindern verschluckt werden können! Es besteht Ersti-
ckungsgefahr!
GEFAHR
Explosionsgefahr!
Bei unsachgemäßer Verwendung dieses Produkts besteht Explosionsgefahr. Beachten Sie unbedingt
die nachfolgenden Sicherheitsinformationen, um eine Explosion zu vermeiden.
• Setzen Sie das Gerät keinen hohen Temperaturen aus. Benutzen Sie nur das mitgelieferte Netz-
teil oder die empfohlenen Batterien. Gerät und Batterien nicht kurzschließen oder ins Feuer wer-
fen! Durch übermäßige Hitze und unsachgemäße Handhabung können Kurzschlüsse, Brände und
sogar Explosionen ausgelöst werden!

6 / 36
HINWEIS
Gefahr von Sachschäden!
Bei unsachgemäßer Handhabung können das Gerät und/oder die Zubehörteile beschädigt werden.
Verwenden Sie das Gerät deshalb nur entsprechend den nachfolgenden Sicherheitsinformationen.
• Bauen Sie das Gerät nicht auseinander! Wenden Sie sich im Falle eines Defekts an Ihren Fach-
händler. Er nimmt mit dem Service-Center Kontakt auf und kann das Gerät ggf. zwecks Reparatur
einschicken.
• Setzen Sie das Gerät keinen hohen Temperaturen aus und schützen Sie es vor Wasser und hoher
Luftfeuchtigkeit.
• Gerät nicht in Wasser tauchen!
• Setzen Sie das Gerät keinen Erschütterungen aus.
• Verwenden Sie für dieses Gerät nur Zubehör- und Ersatzteile die den technischen Angaben ent-
sprechen.
• Nur die empfohlenen Batterien verwenden. Schwache oder verbrauchte Batterien immer durch
komplett neuen Satz Batterien mit voller Kapazität ersetzen. Keine Batterien unterschiedlicher
Marken, Typen oder mit unterschiedlich hoher Kapazität verwenden. Batterien aus dem Gerät ent-
fernen wenn es längere Zeit nicht benutzt wird.
• Verwenden Sie keine wieder aufladbaren Batterien (Akkus).
• Das Gerät mindestens 20 cm entfernt von Personen aufstellen.
• Platzieren Sie Ihr Gerät so, dass es jederzeit vom Stromnetz getrennt werden kann. Die Netz-
steckdose sollte sich immer in der Nähe Ihres Geräts befinden und gut zugänglich sein, da der
Stecker des Netzkabels als Trennvorrichtung zum Stromnetz dient.
HINWEIS
Gefahr von Spannungsschäden!
Für Spannungsschäden in Folge falsch eingelegter Batterien oder durch die Nutzung eines nicht ge-
eigneten Netzteils übernimmt der Hersteller keine Haftung!

7 / 36
5 Teileübersicht Basisstation und Lieferumfang
12
6
7
8
3
4
5
A
1 Wi-Fi / SENSOR Taste 2 REFRESH / UPLOAD Taste (Zum manuellen
aktualisieren der Wetterdaten)
3 Status LED Außensensor 4 Status LED Innenraumsensor (Ein optional er-
hältlicher Thermo/Hygro Sensor wird benötigt)
5 Status LED Basisstation 6 RESET-Taste
7 USB-Eingang (Nur für Firmware Aktualisie-
rung)
8 DC-Anschlussbuchse für Hohlstecker
Lieferumfang
Basisgerät (A), Außensensor (Multifunktions-Funksensor) (B), Montagezubehör (C), Netzteil
Außerdem erforderlich (nicht im Lieferumfang enthalten):
Batterien für Multisensor: 3 Stck. Micro-Batterien (1.5V, Typ AA)

8 / 36
6 Teileübersicht Multisensor 02
1
2
3
4
6
7
5
8
9
10
11
12
13
B
1 Windfahne 2 Windrad (Anemometer)
3 Antenne 4 Lamellenaufsatz
5 Montagebohrung für Vertikale Montagestange
(passender Rohr-Durchmesser: 35-40 mm)
6 Hygro-Thermal Sensor
7 Batteriefachdeckel 8 RESET-Taste
9 Funktionsleuchte 10 Dosenlibelle
11 Regen-Auffangbehälter (Trichter) 12 UV Sensor

9 / 36
13 Solarpanel
7 Vor der Inbetriebnahme
HINWEIS
Vermeidung von Verbindungsstörungen!
Um Verbindungsstörungen zwischen den Geräten zu vermeiden, sind die folgenden Punkte bei der In-
betriebnahme zu beachten.
1. Basisgerät (Empfänger) und Sensor (Sender) so nah wie möglich nebeneinander stellen/legen.
2. Stromversorgung für das Basisgerät herstellen und ca. 5 Sekunden warten.
3. Stromversorgung für den Sensor herstellen.
4. Basisgerät und Sensor innerhalb des effektiven Übertragungsbereichs aufstellen/betreiben.
Bei einem Batteriewechsel stets alle Batterien entfernen und in richtiger Reihenfolge wieder neu ein-
setzen, damit die Funkverbindung erneut aufgebaut werden kann. Wird eines der beiden Geräte über
einen Netzstromanschluss betrieben, so muss auch für dieses bei einem Batteriewechsel kurzzeitig
die Stromverbindung getrennt werden. Werden z.B. nur die Batterien im Sensor ausgetauscht, kann
das Signal anschließend gar nicht oder nicht mehr korrekt empfangen werden.
Beachten Sie, dass die tatsächliche Reichweite von den jeweils verwendeten Baumaterialien der Ge-
bäude sowie der jeweiligen Position der Basiseinheit und des Außensensors abhängt. Durch externe
Einflüsse (diverse Funksender und andere Störquellen) kann die mögliche Distanz stark reduzieren. In
solchen Fällen empfehlen wir, sowohl für das Basisgerät als auch den Außensensor andere Standorte
zu suchen. Manchmal reicht schon ein Verschieben um wenige Zentimeter! Obwohl der Außensensor
wetterfest ist, sollte er nicht an Orten mit Einfall von direkter Sonneneinstrahlung, Regen oder Schnee
platziert werden.
8 Stromversorgung herstellen
Basisgerät
1. DC-Stecker in die Anschlussbuchse am Basisgerät stecken.
2. Netzstecker in die Steckdose stecken.
3. Das Gerät wird direkt mit Strom versorgt.
Funksensor
1. Schraube am Batteriefachdeckel mit einem geeigneten Kreuzschraubendreher entfernen und Bat-
teriefachdeckel abnehmen.
2. Batterien in das Batteriefach einsetzen. Dabei die korrekte Ausrichtung der Batteriepole (+/-) be-
achten.
3. Batteriefachdeckel wieder aufsetzen und anschrauben.

10 / 36
9 Multifunktions-Funksensor montieren und
anbringen
NORTH
1.5 m
C
1
2
3
4
7
1
2
8
6
5
5

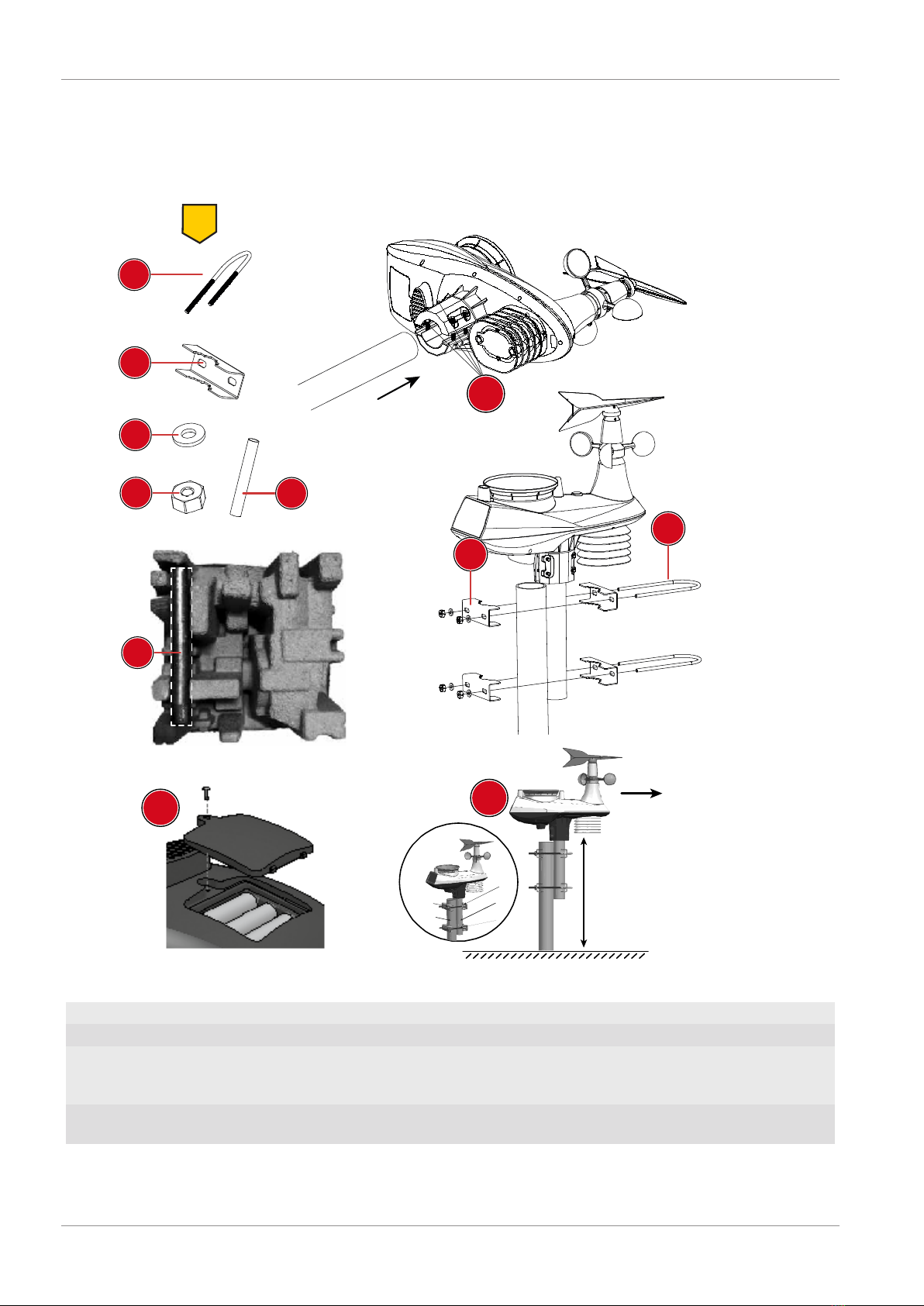

1 U-Bolzen (2x) 2 Montageklemmen (4x)
3 Unterlegscheibe (4x) 4 Mutter (4x)
5 Montagestange (1x) Die Stange befindet sich
unter der Einlage. Bitte vor der Entsorgung der
Verpackung kontrollieren.
6 Batteriefach
7 Schrauben (4x) 8 Ausrichtung nach Norden und mindestens 1,5
m Abstand vom Erdboden.
Abhängig vom gewünschten Standort kann der Funksensor auf verschiedene Weise montiert werden.
