Brevetti montolit Toprofile User manual

Art./Item

TOPROFILE 230 V~ · 800 W · 3,5 A · 50/60 Hz · 11.000 RPM

TOPROFILE-115V 110/120 V~ · 900 W · 8,2 A · 50/60 Hz · 11.000 RPM

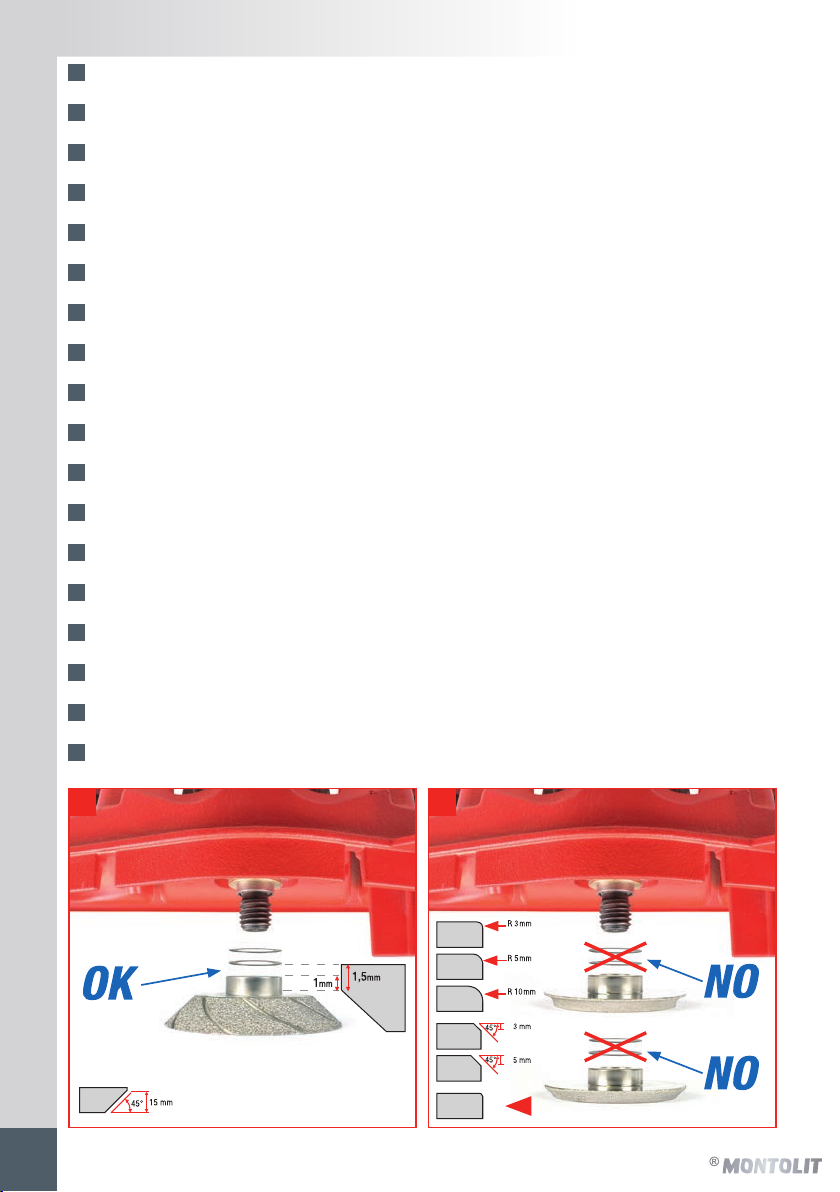

ATTENZIONE! L’utilizzo degli anelli distanziatori per le frese è indispensabile quando si effettua il jolly (gura 1), per le

altre lavorazioni (gura 2) togliere tali distanziatori.

EN CAUTION! The use of spacer rings for the cutters is essential when implementing a miter cut (gure 1). Remove the

spacers for other types of machining (gure 2).

FR ATTENTION! Il est indispensable d’utiliser les anneaux d’écartement pour les fraises lors de la réalisation du jolly

(gure 1), mais les écarteurs doivent être enlevés pour les autres usinages (gure 2).

DE ACHTUNG! Bei der Herstellung von Jollykanten (Abbildung 1) müssen die Abstandshalterringe verwendet werden, bei

anderen Bearbeitungen (Abbildung 2) sind diese zu entfernen.

ES ¡ATENCIÓN! El uso de anillos distanciadores para las fresas es indispensable cuando se realiza el jolly (gura 1); para

las demás operaciones (gura 2) quitar dichos distanciadores.

ВНИМАНИЕ! Использование разделительных колец для сверл имеет важное значение, когда выполняется

джолли (рисунок 1), для других работ (рисунок 2) эти прокладки следует удалить.

POZOR! Použití distančních kroužků pro frézy je nezbytné v případě zabrušování hran pod úhlem JOLLY (kamenický roh)

(obrázek 1), pro ostatní zpracování (obrázek 2) tyto distanční kroužky odstraňte.

DA FORSIGTIG! Anvendelsen af afstandsringe til knivene er afgørende, når der udføres en geringsskæring (gur 1). Fjern

afstandsstykker til andre former for bearbejdning (gur 2).

FI VAROITUS! Jyrsimissä on käytettävä välirenkaita, kun suoritetaan jolly (kuva 1). Muissa työstöissä (kuva 2) välirenkaat

on poistettava.

POZOR! Uporaba prstenastih odstojnika za glodalice nužna je kod izvođenja jolly reza (slika 1), dok je kod ostalih obrada

(slika 2) potrebno ukloniti takve odstojnike.

NO VÆR OPPMERKSOM! Det er uunnværlig å ta avstandsringene i bruk når man utfører jolly (gur 1). Når det gjelder andre

bearbeidelser, (gur 2) fjerner man avstandsringene.

NL LET OP! Het gebruik van afstandsringen voor de frezen is essentieel bij het uitvoeren van de jolly (afbeelding 1), voor

andere verwerkingen (afbeelding 2) deze afstandhouders verwijderen.

UWAGA! Do wykonywania krawędzi skośnych należy używać pierścieni dystansowych do frezów (rysunek 1), podczas gdy

do innych obróbek elementy te należy usunąć (rysunek 2).

PT ATENÇÃO! A utilização dos anéis espaçadores para as brocas é indispensável na execução de cortes em ângulo (gura

1); para os outros tipos de processamento (gura 2) remova estes espaçadores.

ATENŢIE! Utilizarea inelelor de distanţiere pentru freze este indispensabilă când se efectuează jolly (gura 1), pentru

celelalte lucrări (gura 2), îndepărtaţi distanţierele.

SV OBSERVERA! När man gör avfasningar vid 45° (bild 1) måste man använda distansringar till fräsarna. Vid alla andra

bearbetningar (bild 2) ska distansringarna däremot tas bort.

POZOR! Pri zajeralnih rezih je uporaba distančnih obročkov nujna (slika 1), prid drugih vrstah obdelave (slika 2) pa je treba

distančnike odstraniti.

PAŽNJA! Upotreba dostojnih prstenova za rezače je potrebna kada se izvršava jolly (slika 1), za ostale radove (slika 2)

uklonite te odstojnike.

1 2

IT OPTIONAL EN OPTIONAL FR OPTIONNEL DE OPTIONAL ES OPCIONAL RU

ОПЦИОННО

VOLITELNÉ VYBAVENÍ

DA VALGFRI FI LISÄVARUSTE

OPCIONALNA OPREMA

NO TILBEHØR NL OPTIONEEL PL

OPCJONALNIE

PT OPCIONAL RO

OPŢIONAL

SV TILLVAL SL

IZBIRNO

OPCIONALNO

Art. FPB03TP

• R = 3 mm (1/8”)

• PROFILE: B

Art. FPB05TP

• R = 5 mm (3/16”)

• PROFILE: B

Art. FPB10TP

• R = 10 mm (3/8”)

• PROFILE: B

Art. FPE03TP

• 45° = 3 mm (1/8”)

• PROFILE: E

Art. FPE05TP

• 45° = 5 mm (3/16”)

• PROFILE: E

Art. FPE15TP

• JOLLY - 45° = 15 mm (5/8”)

• PROFILE: E

Art. FPE15TPGF

• JOLLY - 45° = 15 mm (5/8”)

• PROFILE: E

Art. FPZS15TP

MEDIUM: IT

Per spessori superiori a 6 mm

For thicknesses exceeding 6 mm

Pour des épaisseurs de plus de 6mm

Für

Stärken über 6 mm

Para espesores mayores de 6 mm

Для толщины свыше 6 мм

Pro zabrušování do hloubky vyšší než 6 mm

Til tykkelser over 6 mm

Yli 6 mm paksulle materiaalille

Za debljine veće od 6 mm

For tykkelser som er større enn 6 mm

Voor meer dan 6 mm dikte

Do grubości większych niż 6 mm

Para espessuras superiores a 6 mm

Pentru grosimi mai mari de 6

För tjocklekar över 6 mm

Za debeline, večje od 6 mm

Za debljine veće od 6 mm

FINE:

Per spessori no a 6 mm e piastrelle delicate

For thicknesses up to 6 mm and delicate tiles

Pour des épaisseurs jusqu’à

6mm ainsi que pour des carreaux fragiles

Für Stärken bis 6 mm und empndliche Fliesen

Para espesores hasta 6 mm y azulejos

delicados

Для толщины до 6 мм и хрупких плиток

Pro zabrušování do hloubky do 6 mm a pro křehké dlaždice

Til tykkelser

op til 6 mm og sarte iser

Enintään 6 mm paksulle materiaalille ja särkyville laatoille

Za debljine do 6 mm i osjetljive pločice

For

tykkelser på opp til 6 mm og delikate iser

Voor diktes tot 6 mm en delicate tegels

Do grubości max 6 mm i delikatnych płytek

Para espessuras de até 6 mm e ladrilhos delicados

Pentru grosimi până la 6 mm şi plăci delicate

För tjocklekar upp till 6 mm och för

ömtåliga plattor

Za debeline do 6 mm in občutljive ploščice

Za debljinu do 6 mm i osetljive pločice

Art. FPE15SP

Art. TOPROFILE

RPM max: _____ Ø max: _____

Mat. N°: _____ Anno/Year: _____

Via Turconi, 25 • Cantello (VA)ITALIA • www.montolit.com

PericoloDivietoObbligo

Max numero di giri

Diametro massimo

della mola

Anno di produzione

ModelloDisposizioni RAEE

Leggere le istruzioni

Numero di matricola

Certicazione

Europea

di Sicurezza

Nome del costruttore

Dispositivi

di protezione

individuale

ISTRUZIONI D’USO

Leggere e conservare accuratamente.

PROFILATORE A SECCO

• ESCLUSIVAMENTE per la lavorazione di piastrelle in gres porcellanato e materiali lapidei.

• Solo per uso professionale e solo con utensili dedicati MONTOLIT.

• ATTENZIONE! Macchina pronta all’uso, non manomettere.

• Per una migliore nitura e maggiore durata dell’utensile avanzare lentamente e non forzare.

• Prima di lasciare l’Ofcina di produzione, la Vostra macchina è stata sottoposta ad approfonditi col-

laudi a garanzia della qualità, della sicurezza e dell’efcienza del prodotto.

Seguendo attentamente le istruzioni contenute nel presente manuale, assicurerete alla Vostra mac-

china, in condizioni d’uso normali, una lunga durata.

• Prima di usare la macchina leggere attentamente questo manuale di istruzioni, al ne di evitare

incidenti o malfunzionamenti.

• Non manomettere in alcun modo le protezioni e i ripari previsti dal costruttore.

• Non modicare in alcun modo nessuna parte della macchina.

• Eventuali modiche possono essere apportate solo dal costruttore.

• Usare solo ricambi originali.

• Brevetti MONTOLIT declina ogni responsabilità in caso di inosservanza.

SEGUIRE SCRUPOLOSAMENTE LE NORME VIGENTI IN MATERIA D’IGIENE E DI SICUREZZA SUL LAVORO

• E’ obbligatorio l’uso dei dispositivi individuali di prote-

zione dell’udito. Rumorosità > 85dB (A)

• Il livello di vibrazioni è stato rilevato secondo la norma

EN60745.

Qualora la macchina non fosse correttamente manutenuta e/o gli utensili logorati o danneggiati, il

livello di vibrazioni potrebbe differire.

TARGHETTA IDENTIFICATIVA

r= 3m

max 5m

PREPARAZIONE - ALIMENTAZIONE ELETTRICA

ATTENZIONE!

• Vericare l’integrità del cavo e della smerigliatrice.

• Rispettare la tensione (V) e la frequenza (Hz) indicate sulla smerigliatrice.

• Per l’utilizzo di una prolunga, usare esclusivamente spina e presa IP67 (2P+T) e cavo 3 x 1,5mm2del

tipo H07RN-F (lunghezza max 5m).

• Vericare la disposizione del cavo di alimentazione: non deve intralciare le manovre, non deve essere

soggetto ad urti o danneggiamenti.

• Togliere l’allacciamento elettrico in ogni caso di manutenzione o per la

sostituzione della mola diamantata.

• Evitare di forzare il motore durante la lavorazione.

• In ogni caso di disfunzioni riguardo la smerigliatrice, consultare un esperto o il nostro Ufcio Tecnico.

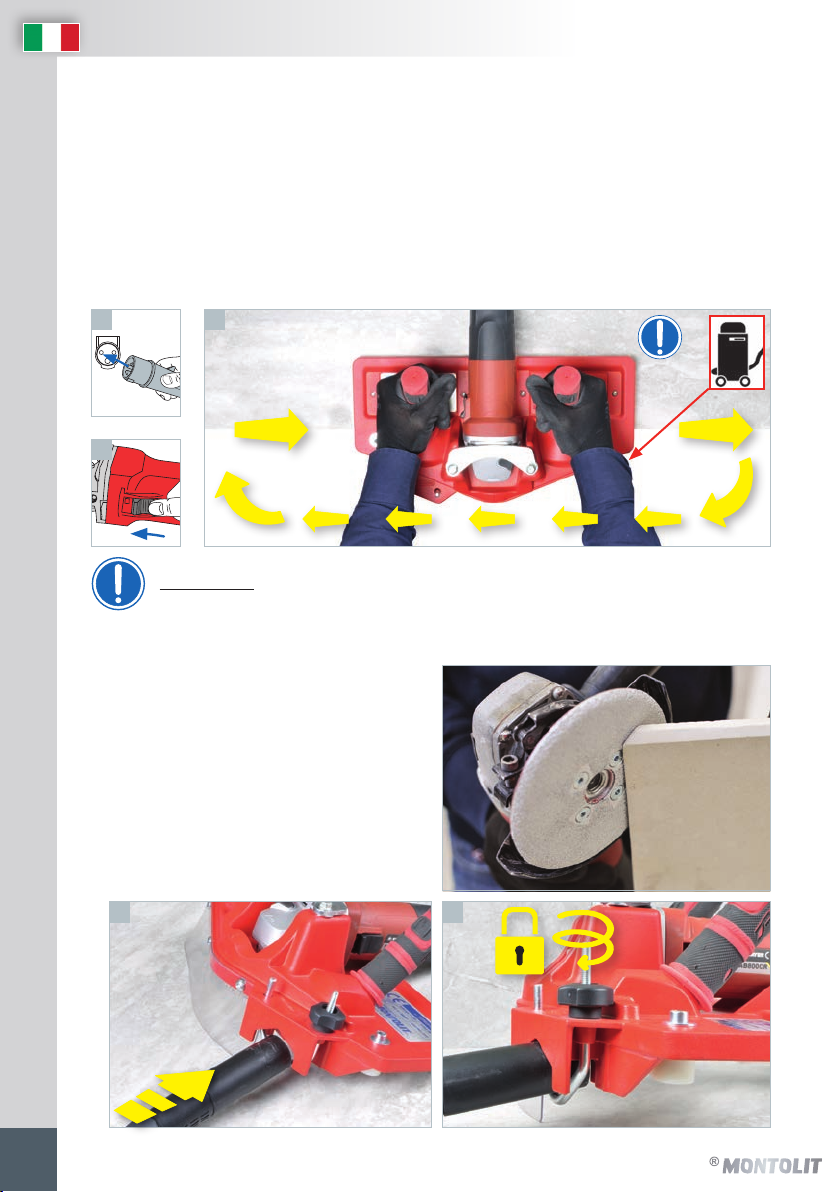

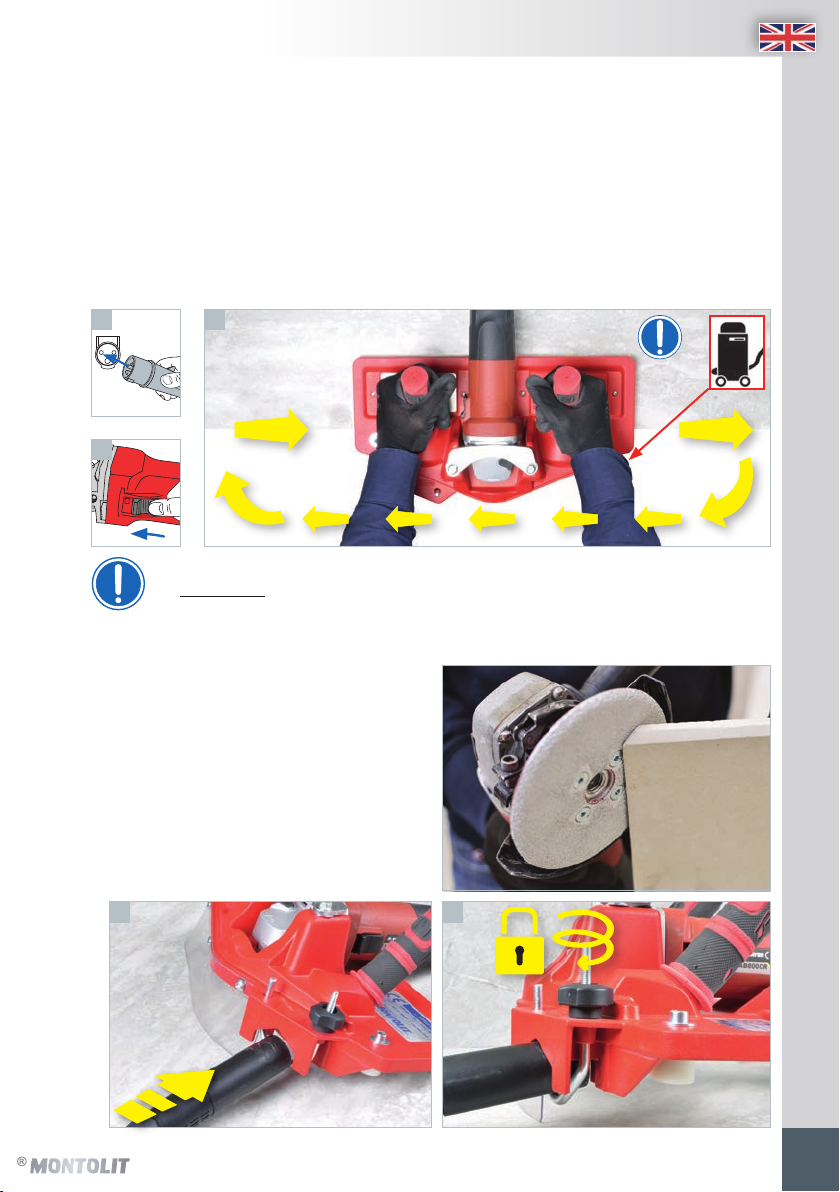

CORRETTO POSIZIONAMENTO ED UTILIZZO - DISPOSIZIONI DI SICUREZZA

IMPORTANTE:

attivare sempre l’aspirazione

durante l’utilizzo.

1 2

• L’operatore deve posizionarsi in modo sicuro ed equilibrato e non distrarsi durante la lavorazione.

•

L’operatore è sempre responsabile di incidenti che si possono vericare ad altre persone o alle loro proprietà.

• Non permettere ad altre persone di toccare la macchina o il cavo. Bisogna tenerle lontane dall’area di lavoro.

• È raccomandabile indossare guanti e scarpe con suola antiscivolo. Se si portano i capelli lunghi,

bisogna raccoglierli o usare un berretto di protezione. Indossare occhiali di protezione.

• Utilizzare adeguate protezioni per l’udito.

• Non indossare capi d’abbigliamento larghi, oggetti o gioielli che possano restare impigliati nei dispo-

sitivi in movimento.

• L’area di lavoro deve essere piana, asciutta, libera da ostacoli, ben ventilata ed illuminata.

• Non utilizzare la macchina nelle vicinanze di liquidi inammabili o di gas.

• Tenere il cavo al riparo dalle temperature elevate, dall’olio e dagli spigoli vivi.

IMPORTANTE!

• Rispettare il senso di avanzamento indicato dalla freccia (da sinistra verso destra).

• Eseguire più passaggi no a ne corsa.

• Per la realizzazione di Jolly 45° perfetti appogg-

iare e muovere TOPROFILE sulla supercie della

lastra, rispettando la direzione di avanzamento

indicata sulla macchina. Per una maggiore veloc-

ità di esecuzione ed una migliore resa dell’uten-

sile diamantato si consiglia di utilizzare prima un

platorello diamantato.

• Lavorare sempre con aspirazione collegata.

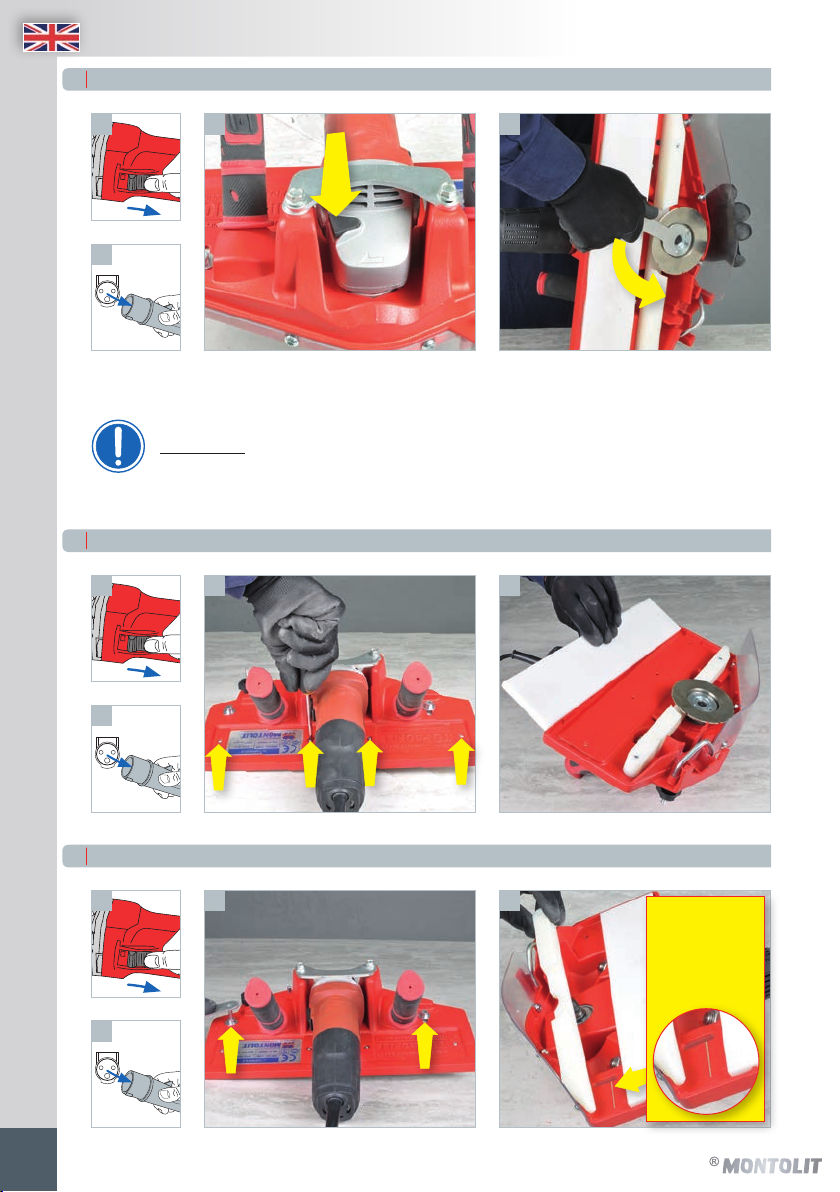

SOSTITUZIONE PIASTRA IN NYLON

SOSTITUZIONE PATTINO FINECORSA

• Usare solo mole diamantate del diametro e del tipo stabilito dalla Brevetti MONTOLIT.

IMPORTANTE!

• L’utensile diamantato ed il relativo sistema di ssaggio devono sempre essere in condizioni perfette.

• É pericoloso l’utilizzo di utensili diamantati con eccessiva usura, eccentricità e/o microfessurazioni.

SOSTITUZIONE MOLA DIAMANTATA

IMPORTANTE!

Rispettare il

riferimento

per un corretto

rimontaggio.

PULIZIA PERIODICA - MANUTENZIONE ORDINARIA

• Prima di procedere alla pulizia, alla manutenzione o alla riparazione del-

la macchina, così come prima di effettuare il trasporto, la macchina va

spenta e bisogna staccare la spina.

• Per la pulizia della macchina usare unicamente dei panni di stoffa.

• Per la pulizia della macchina non utilizzare acqua e/o prodotti detergenti.

• Esaminare periodicamente i cavi della macchina e, nel caso in cui siano danneggiati, farli riparare dal

servizio tecnico autorizzato.

• Mantenere le impugnature asciutte, pulite e senza olio o grasso.

ATTENZIONE!

Una protezione o un’altra parte danneggiata, va riparata correttamente o fatta sostituire dal

servizio tecnico autorizzato, salvo che sia indicato diversamente in questo manuale d’istruzioni.

MESSA FUORI SERVIZIO

• Effettuare la pulizia periodica, la manutenzione ordinaria.

• Immagazzinare il tutto in un luogo asciutto, sicuro e lontano dalla portata dei bambini.

SMANTELLAMENTO DELLA MACCHINA

• Attenersi alle disposizioni locali per lo smaltimento di prodotti elettrici.

• Attraverso una rottamazione ecologica è possibile recuperare materiali pregiati.

• I componenti elettrici utilizzati per la costruzione sono in accordo alla normativa RoHS 2 (2011/65/CE).

• Per ulteriori informazioni contattare il nostro Ufcio Tecnico.

ACCESSORI

• La macchina viene fornita corredata di una chiave da utilizzarsi per il montaggio/smontaggio della

mola e dal presente manuale d’uso e manutenzione.

GARANZIA

Validità 1 anno a partire dalla data di vendita (fattura o bolla di consegna o scontrino scale).

Guasti derivanti da un uso non conforme o da normale usura sono esclusi dalla presente garanzia.

Da sempre, la Brevetti MONTOLIT impiega e fornisce materiali di prima scelta. Si tratta di un impegno di serietà e moralità commerciale che eleva

la Nostra Azienda al di sopra dello standard. Sicurezza e garanzia del prodotto costituiscono per noi motivo di vanto. Una realtà operativa che

non è fatta solo di parole, ma anche di vere e proprie garanzie scritte. Infatti assicuriamo tutti i nostri prodotti contro i danni involontariamente

cagionati in conseguenza di un fatto accidentale vericatosi per difetto di costruzione e fabbricazione del prodotto anche dopo la sua consegna

e commercializzazione.

Descrizioni ed illustrazioni s’intendono fornite a semplice titolo indicativo. La Casa si riserva il diritto, ferme restando le caratteristiche essenziali dei modelli qui descritti ed

illustrati, di apportare ai propri prodotti, in qualunque momento e senza preavviso, le eventuali modiche da essa ritenute necessarie a scopo di miglioramento o per qualsiasi

esigenza di carattere costruttivo o commerciale. Si vieta ogni riproduzione totale o parziale dell’opera in qualsiasi formato e con qualsiasi mezzo o procedimento, sia mecca-

nico, fotograco o elettronico, senza previa autorizzazione di Brevetti MONTOLIT S.p.A. Ciascuna delle succitate attività potrebbe condurre a conseguenti procedimenti penali.

Art. FPE15SP

Art. TOPROFILE

RPM max: _____ Ø max: _____

Ser. No.: _____ Anno/Year: _____

Via Turconi, 25 • Cantello (VA)ITALY • www.montolit.com

DangerProhibitionObligation

Max RPM

Maximum grinding

wheel diameter

Year of manufacture

ModelWEEE provisions

Read the instructions

Serial number

European

Safety

Certication

Manufacturer name

Personal

protective

equipment

INSTRUCTIONS FOR USE

Read and store carefully.

DRY PROFILER

• EXCLUSIVELY for processing porcelain tiles and stone materials.

• Only for professional use and only with MONTOLIT dedicated tools.

• CAUTION! Machine ready for use. Do not tamper.

• For better nishing and longer life of the tool, move forward slowly and do not force.

• Before leaving the production workshop, your machine was subjected to in depth testing in order to

guarantee the quality, safety and efciency of the product.

Carefully following the instructions contained in this manual will assure a long life for your machine

under normal operating conditions.

• Carefully read this instructions manual before using the machine to avoid accidents or malfunctions.

• Do not tamper in any way with the protections and guards provided by the manufacturer.

• Do not modify any part of the machine in any way.

• Any changes can be made only by the manufacturer.

• Use original spare parts only.

• Brevetti MONTOLIT declines all responsibility in the event of non-compliance.

SCRUPULOUSLY COMPLY WITH THE CURRENT REGULATIONS ON HYGIENE AND SAFETY IN THE WORKPLACE

• The use of suitable personal protective equipment for

the hearing is required. Noise level > 85dB (A)

• The vibrations level was detected in accordance with

the EN60745 standard.

If the machine is not correctly serviced and/or if the tools are worn or damaged, the vibrations level

may differ.

IDENTIFICATION PLATE

r= 3m

max 5m

PREPARATION - ELECTRICAL POWER SUPPLY

CAUTION!

• Check the integrity of the grinder cable.

• Observe the voltage (V) and frequency (Hz) indicated on the grinder.

• To use an extension cord, use only an IP67 plug and socket (2P+T) and a 3 x 1.5 mm2 H07RN-F type

cable (max. length 5m).

• Check the position of the power supply cable: it must not interfere with manoeuvres and must not be

subjected to shocks or damage.

• Remove the electrical connection in any cases of maintenance or re-

placement of the diamond grinding wheel.

• Do not force the motor during processing.

• In the event of grinder malfunctions, contact an expert or our Technical Ofce.

CORRECT POSITIONING AND USE - SAFETY DEVICES

IMPORTANT:

always activate the vacuum

during use.

1 2

• The operator must position himself in a safe and balanced manner and not become distracted during

processing.

•

The operator is always responsible for any accidents that may occur to other people or to their property.

• Do not allow other people to touch the machine or the cable. Keep all other persons away from the work area.

• We recommend wearing gloves and shoes with non-slip soles. Long hair must be gathered up or a

protective cap must be worn. Wear protective goggles.

• Use adequate hearing protection.

• Do not wear loose clothing, objects or jewellery that could get caught in moving devices.

• The work area must be at, dry, free of obstacles, well-ventilated and properly lit.

• Do not use the machine near ammable liquids or gas.

• Keep the cable away from high temperatures, oil and sharp edges.

IMPORTANT!

• Observe the advancement direction indicated by the arrow (from left to right).

• Carry out several passes until the end limit.

• For perfect 45° Miter cuts, rest and move the TO-

PROFILE on the surface of the slab, respecting

the feeding direction indicated on the machine.

It is advisable to rst use a diamond pads for a

greater speed of implementation and a better

yield of the diamond tool.

• Always work with the vacuum connected.

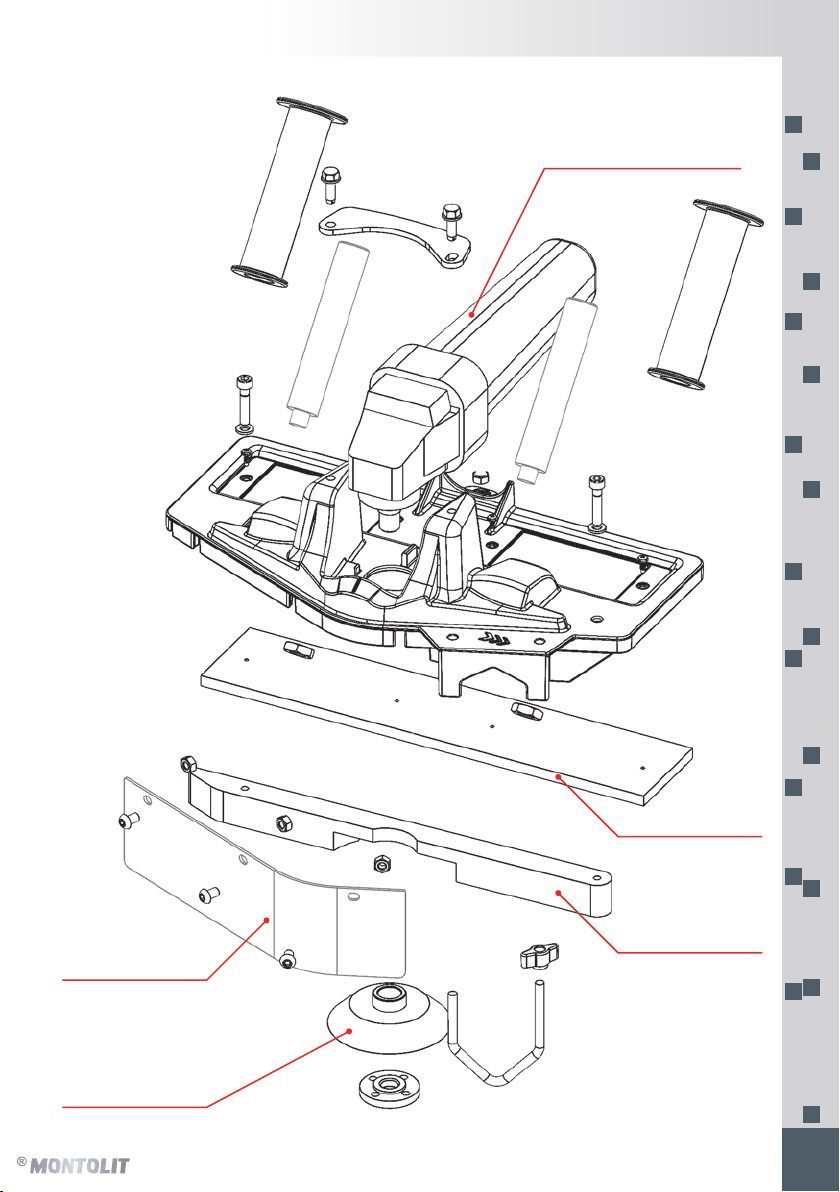

REPLACING THE NYLON PLATE

REPLACING THE END STOP RUNNER

• Use only diamond grinding wheels that are the diameter and type established by the MONTOLIT

Patents.

IMPORTANT!

• The diamond tool and its corresponding xing system must always be in perfect condition.

• Using diamond tools with excessive wear, eccentricity and/or micro-cracks is dangerous.

REPLACING THE DIAMOND GRINDING WHEEL

IMPORTANT!

Follow the

reference

for correct

reassembly.

PERIODIC CLEANING - ROUTINE MAINTENANCE

• The machine must be switched off and the plug must be unplugged be-

fore cleaning, servicing or repairing the machine as well as before trans-

port.

• Use only fabric cloths to clean the machine

• Do not use water and/or detergent products to clean the machine.

• Periodically check the machine cables; if they are damaged, have them repaired by authorised tech-

nical service.

• Keep the grips dry, clean and free of any oil or grease.

CAUTION!

A protection or other damaged part must be repaired correctly or replaced by authorised tech-

nical service, unless otherwise indicated in this instructions manual.

DECOMMISSIONING

• Perform periodic cleaning and routine maintenance.

• Store all parts in a dry, safe place away from children.

DISMANTLING THE MACHINE

• Comply with local regulations for the disposal of electrical products.

• It is possible to recover valuable materials through environmentally friendly scrapping.

• The electrical components used for construction are in compliance with RoHS 2 (2011/65/EC).

• Contact our Technical Department for further information.

ACCESSORIES

• The machine comes with a key to be used for assembly/disassembly of the grinding wheel as well as

this operation and maintenance manual.

WARRANTY

Valid for 1 year from the sell date (invoice or shipping bill or scal sales receipt).

Failures resulting from improper use or normal wear and tear are excluded from this warranty.

Brevetti MONTOLIT always utilises and supplies rst choice materials. It is this commitment to professionalism and commercial morality that

elevates our company above the standard. Product safety and guarantee are a source of pride for us. An operational reality that is not made just

of words, but also of real written guarantees. In fact, we insure all our products against damages that were involuntarily caused as a result of an

accidental event that occurred due to a construction or manufacture defect on products even after their delivery and marketing.

The descriptions and illustrations given are intended for reference purposes only. The Producer reserves the right, apart from the essential characteristics of the models

described and illustrated herein, to make changes to its products deemed necessary for the purpose of improvement or for any constructive or commercial need at any time,

and without notice. Any total or partial reproduction of the work in any format and by any means or procedure, be it mechanical, photographic or electronic, without the prior
