Brixton KA-5319 User manual

Tristar Europe BV – Jules Verneweg 87 – 5015 BH Tilburg – The Netherlands – + 1 (0) 1 594 0 00
KA-5 19 006 /12

EN-1
ENGLISH
General safety instructions
•This appliance must be used and serviced in accordance with the regulations and standards in
force.
•Before commissioning and using this device please read the instruction manual carefully and
keep this so that you can check them later .
•Please keep these instructions the guarantee certificate the sales receipt and if possible the
carton with the inner packaging!
•The device is intended exclusively for private and not for commercial use!
•This appliance is not intended for use by persons with reduced physical sensory or mental
capacities or lack of experience and knowledge (including children) unless they have been
supervised or instructed concerning use of the appliance by a person responsible for their
safety.
•Consequently when selecting the location for your device do so in such a way that children do
not have access to the device.
•Test the device regularly for damage. If there is damage of any kind the device should not be
used but the appliance must be repaired by a qualified technician in order to avoid a hazard.
Only original spare parts must be used.
•Never use the device unsupervised! Switch off the device whenever you are not using it even if
this is only for a moment.
•Under no circumstances must the device be placed in water or other liquid or come into contact
with such. Do not use the device with wet or moist hands.
•This appliance should never be modified nor used in applications for which it is not designed.
•This appliance requires a hose and regulator check with your gas supplier.
•This appliance may not be 'installed'/used in a space where an instantaneous water heater
(other flueless appliance) is already installed.
Important points before using your heater
•This appliance should only be used and placed in rooms with facilities for the disposal of waste
gas and the supply of sufficient fresh air for proper combustion.
•This is a non-flue heater. Ensure the room is ventilated while the heater is in operation. Do not
operate in high rise flats basements bedroom bathroom caravan auto caravan boat or any
room less than 80 m³ in volume.

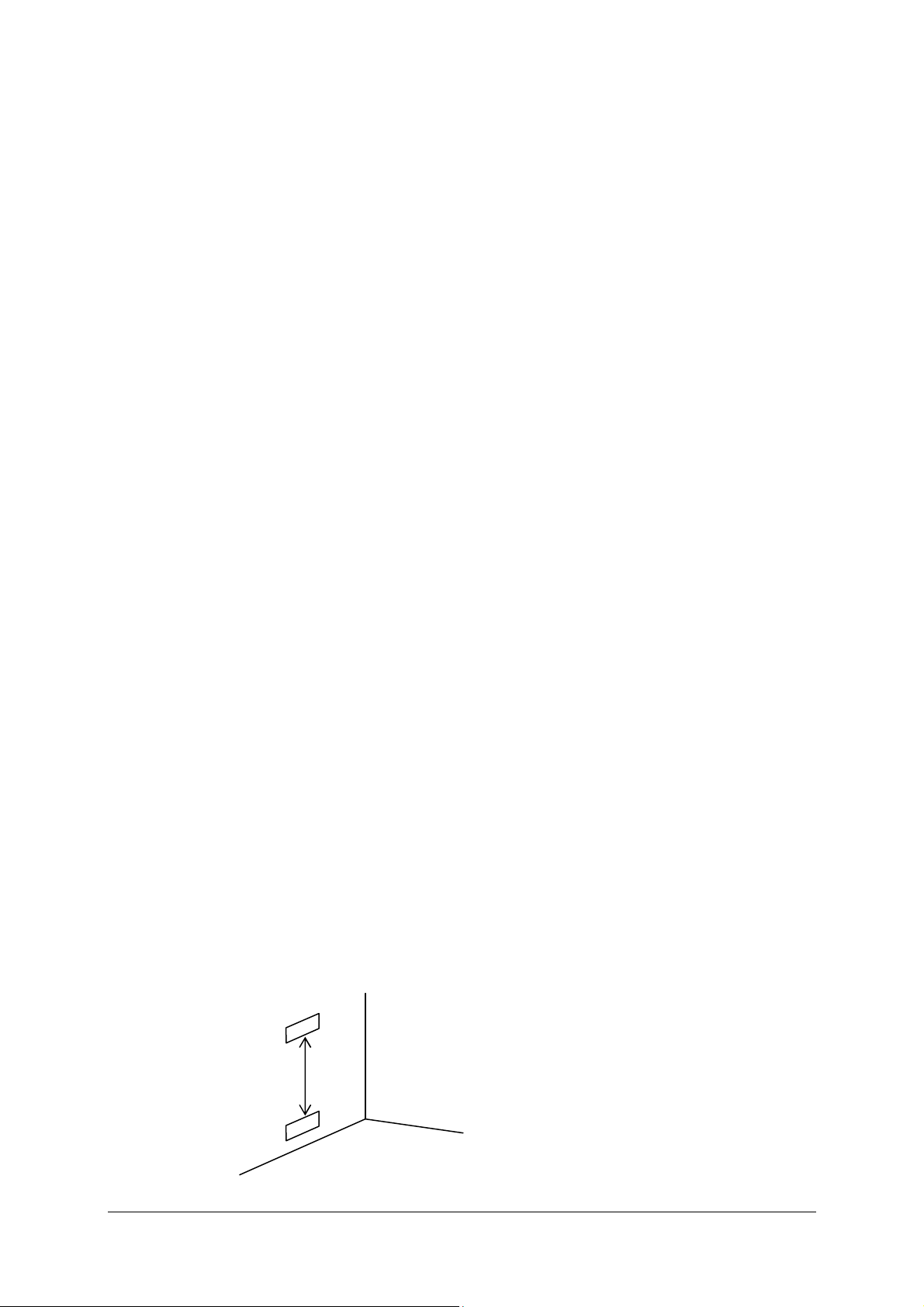

•Air renewal ventilation area should not be less than 105 cm
2
evenly distributed between room
upper and lower levels.
≥ 1.70 mtr
≥. 52 5 cm
2
≥. 52 5 cm
2

EN-2
•Do not place the heater near new walls curtains or furniture while in operation. Always face
the heater towards the centre of the room when in use. Minimum clearance to combustibles
to the rear and sides of the heater behind the plane of the front panel 500 mm. Minimum
clearance to combustibles to the front panel 1.000 mm.
•The heater must not be moved while operating.
•Do not place objects on or against the heater.
•The guard on this appliance is to prevent risk of fire or injury from burns and no part of it
should be permanently removed. It does not give full protection for young children or the
infirm.
•This appliance should be leakage tested before initial use and whenever the cylinder has
been reconnected after filling.
•Always close the gas cylinder valve whenever the heater is not in use.
•For the connection of this device you need an approved gas hose (BS3212 type 2 or
BSEN1763 Class B) with a recommended length of 40 cm. It should be replaced if it appears
to be damaged or cracked. You need to check on this frequently. We recommend to replace
the gas hose every 3 years.
•The gas hose should be connected in such a way that it can’t be twisted.
•You are obliged to replace the gas hose if national circumstances require.
•This appliance is designed to operate with 5 kg till 15 kg butane or propane gas bottles with
an adequate pressure reducing valve. See below schedule for gas and operating pressure:
Category Gas and pressure Countries Injector Heat input
I + (28- 0/ 7) Butane 28 mbar /
Propane 7 mbar
GB, IE, BE, CH, ES,
FR, GR, IT & PT
Main burner: 0,55 mm ,7 kW (269 gr/h)
I B/P ( 0) Butane / Propane
0 mbar
DK, FI, GR, LU, NL,
NO & SE
Main burner: 0,55 mm ,7 kW (269 gr/h)
I B/P ( 7) Butane / Propane
7 mbar
PL Main burner: 0,51 mm ,7 kW (269 gr/h)
I B/P (50) Butane / Propane
50 mbar
AT, CH & DE Main burner: 0,48 mm ,7 kW (269 gr/h)

EN-3
Heater Set-up
•First remove the heater from its package.
•Remove the back panel. The lower two screws must be removed totally and the top 2 screws
must be loosened only.
•Place the filled gas cylinder into the back of the heater with the valve outlet facing outwards.
•Screw the regulator onto the outlet of the gas cylinder valve anti-clockwise. Turn by hand
only. Do not use a spanner. Screw on until the nut is fully stuck (Fig. 1).
•Then place the back panel back.
Fig.1
Important test for leakage
The test must be carried out in a well-ventilated area free from any open flames or other sources of
ignition. With the regulator connected to the cylinder turn on the gas cylinder valve 1 ½ turns anti-
clockwise. Brush all hose connections pipe connections to the gas valve regulator connection to the
cylinder and gas cylinder valve with a 50:50 solution of detergent and water. A stream of bubbles is
an indication of a leakage. If a leakage is found turn off the cylinder valve (clockwise) disconnect the
regulator from the gas cylinder and remove the gas cylinder to a cool outdoor well-ventilated area.
Contact your dealer or gas supplier for assistance.
Do not use the heater if a leakage is found!
Do not use a naked flame for leakage testing!

EN-4
Operations
The heater can be regulated to three different heat input stages: LOW MEDIUM and HIGH. The
ignition is operated by piezo electric push button.
•Open the valve on the gas cylinder 1 ½ turns.
•Press down and turn the control knob to LOW position and hold for 10 seconds.
•While still pressing down the control knob press several times on the ignition button until
the pilot flame ignited at the bottom of the burner. Continue to hold the control knob down
for another 10-15 seconds. When releasing the button and the pilot flame goes out repeat
the operation.
•When first igniting a new heater it may be necessary to hold the control knob down for a
longer time in order to allow gas to flow to the pilot burner.
•When the heater is burning at the LOW stage please wait for around 4 minutes. The heating
element will start glowing and will become red. After that you can turn the control knob to
the MEDIUM position again wait around 4 minutes in this position. Finally you can turn the
control knob to the HIGH position.
•NEVER PUT THE APPLIANCE DIRECTLY ON THE HIGH-POSITION. AS A RESULT OF THIS THE
HEATER MIGHT NOT BE ABLE TO DIGEST THE GAS IN A PROPER WAY AND THERE MIGHT BE
EXCESSIVE FLAMING COMBUSTION.
In order to shut off the heater you need to turn back the control knob to the start position and close
the cylinder valve fully (in clockwise); the heater can only be shut off by closing the gas cylinder valve
fully. It cannot be turned off by the control knob.
The heater will shut down if the ventilation in the room is not sufficient. If the heater should turn off
ventilate the room well and wait 5-10 minutes before re-lighting the heater.
START POSITION
HIGH
MEDIUM
LOW
I
GNITION

EN-5
Changing the gas cylinder
•Gas cylinders must be replaced in a flame free environment.
•Do not smoke while changing the gas cylinder.
•Turn off the gas cylinder valve or regulator fully (clockwise) and take the empty cylinder out
of the heater.
•Do not attempt to remove the regulator while the heater is still running.
•Make sure that the heater is extinguished completely.
•Remove the regulator from the empty cylinder.
•Following the steps described under “Heater Set-up” for connecting a new cylinder.
Cleaning
•Maintenance and cleaning must be carried out with the gas supply turned off and the heater
must be cold. Do not attempt to clean the heater while it is in use.
•Your heater should be checked annually by a qualified person for safe operation and to
detect any faults.
•If any faults are detected in use stop using the heater and contact your dealer for advice.
•Periodically clean the exterior and rear cylinder storage area of your heater to remove dust
which may affect the operation of the heater.
•Light vacuuming with a soft brush will remove any dust build-up on the surfaces of the
ceramic elements. Do not scrape these elements as they may become very fragile with use.
•Do not use abrasive products to clean the heater.
•Watch the pilot flame while it is in operation. It should burn steadily if it flickers or is yellow
tipped the heater should be checked for correct operation.
•If any parts need replacement they must be replaced only with genuine original parts
supplied by the manufacturer. The use of incorrect or substitute the parts may be dangerous
and will void any warranty.
When the heater is not in use for a period of time for instance over the summer we recommend
that it is kept covered or replaced in its carton to minimize the accumulation of dust and dirt that
may occur.

NL-1
NEDERLANDS
Algemene Veiligheidsaanwijzingen
•Dit toestel moet gebruikt en onderhouden worden volgens de geldende voorschriften en
normen.
•Voordat u dit apparaat in gebruik gaat nemen lees a.u.b. eerst de gebruiksaanwijzing grondig
door en bewaar het zodat u het later weer kunt nalezen.
•Bewaar deze gebruiksaanwijzing het garantiecertificaat de verkoopbon en indien mogelijk
de kartonnen doos met de binnenste verpakking.
•Het apparaat is uitsluitend bedoeld voor privé gebruik en niet voor commercieel gebruik.
•Dit apparaat is niet bedoeld om gebruikt te worden door personen (waaronder kinderen) met
verminderde fysieke zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis
tenzij zij onder toezicht staan of aanwijzingen hebben gekregen m.b.t. het gebruik van dit
apparaat door iemand die verantwoordelijk is voor hun veiligheid.
•Selecteer daarom een plek voor uw apparaat op dusdanige wijze dat kinderen er niet bij
kunnen.
•Test het apparaat regelmatig op schade. Als er schade is dan dient het apparaat niet gebruikt
te worden maar dient het gerepareerd te worden door een gekwalificeerd technicus om
gevaar te vermijden. Alleen de oorspronkelijke onderdelen mogen gebruikt worden.
•Laat het apparaat nooit alleen wanneer het gebruikt wordt. Schakel het apparaat uit
wanneer u het niet gebruikt zelfs al is het maar voor een ogenblik.
•Dompel in geen geval het apparaat onder in water of een andere vloeistof en laat het er niet
mee in contact komen. Gebruik het apparaat niet met natte of vochtige handen.
•Het toestel mag in geen geval gewijzigd worden of gebruikt worden voor toepassingen
waarvoor het niet bestemd is.
•Dit toestel vereist een slang en een regelaar neem hiervoor contact op met uw
gasleverancier.
•Dit toestel mag niet worden geplaatst en gebruikt in woningen waarin zich al een geiser
bevindt die niet aangesloten is op een rookgasafvoerkanaal.
Belangrijke punten voordat u uw verwarming gebruikt
•Dit toestel mag alleen worden geplaatst en gebruikt in ruimten met voorzieningen voor de
afvoer van de rookgassen en voor de toevoer van voldoende verse lucht voor goede
verbranding.
•Dit toestel mag niet worden geplaatst en gebruikt in woningen waarin zich al een geiser
bevindt die niet aangesloten is op een rookgasafvoerkanaal
•Zorg er voor dat de kamer goed geventileerd is wanneer de verwarming in gebruik is. Gebruik
het niet in een caravan motorhome boot flat kelder slaapkamer badkamer of elke kamer
welke minder dan 80 m
3
is.
•Het ventilatieoppervlak voor de luchtverversing moet tenminste 105 cm
2
bedragen
regelmatig verspreid tussen hoge en lage plaatsen in het vertrek.
≥ 1.70 mtr
≥. 52 5 cm
2
≥. 52 5 cm
2

NL-2
•Plaats de verwarming niet vlakbij muren gordijnen of meubels wanneer het in gebruik is.
Richt de verwarming altijd naar het midden van de kamer wanneer het gebruikt wordt. De
minimale ruimte met brandbare zaken aan de achter- en zijkanten van de verwarming
achter het vlak van het frontpaneel is 500 mm. De minimale ruimte met brandbare zaken
aan het frontpaneel is 1.000 mm.
•De verwarming mag niet verplaatst worden wanneer deze in gebruik is.
•Zet geen voorwerpen op of tegen de verwarming.
•Het beveiligingsrooster aan de voorzijde is om het risico van brand of letsel te voorkomen.
Het mag dan ook niet permanent worden verwijderd. Het geeft geen volledige bescherming
voor jonge kinderen of personen met verminderde fysieke zintuiglijke of mentale
capaciteiten.
•Dit apparaat dient getest te worden op lekkages vóór het eerste gebruik en wanneer de
cilinder weer opnieuw wordt aangesloten na het hervullen.
•Sluit de gasfles altijd af wanneer de verwarming niet gebruikt wordt.
•Voor het aansluiten van het toestel heeft u een goedgekeurde gasslang nodig met een lengte
van 40 cm. Deze moet vervangen worden als hij beschadigd is of scheurtjes vertoont. Hierop
dient regelmatig gecontroleerd te worden. Wij adviseren de gasslang minimaal om de drie
jaar te vervangen.
•De gasslang moet op een dergelijke manier worden aangesloten dat deze niet verwrongen
kan worden.
•U bent verplicht de gasslang te vervangen wanneer de nationale omstandigheden dit
vereisen.
•Dit toestel is ontwikkeld om gebruikt te worden in combinatie met butagas- of
propaangasflessen van 5 kg tot 15 kg voorzien van een geschikte drukregelaar. Zie
onderstaande tabel voor te gebruiken gas en druk:
Categorie Gas en Druk Landen Injector Totaal gasverbuik
I + (28- 0/ 7) Butaan 28 mbar /
Propaan 7 mbar
GB, IE, BE, CH, ES, FR,
GR, IT & PT
Hoofdbrander: 0,55 mm ,7 kW (269 gr/h)
I B/P ( 0) Butaan / Propaan
0 mbar
DK, FI, GR, LU, NL, NO
& SE
Hoofdbrander: 0,55 mm ,7 kW (269 gr/h)
I B/P ( 7) Butaan / Propaan
7 mbar
PL Hoofdbrander: 0,51 mm ,7 kW (269 gr/h)
I B/P (50) Butaan / Propaan
50 mbar
AT, CH & DE Hoofdbrander: 0,48 mm ,7 kW (269 gr/h)

NL-3
Het installeren van de verwarming
•Haal de verwarming uit zijn verpakking.
•Verwijder het achterpaneel. De twee onderste schroeven moeten er helemaal uitgehaald
worden en de bovenste twee schroeven dienen alleen losgedraaid te worden.
•Plaats de gevulde gasfles aan de achterkant van de verwarming met de klepuitmonding naar
buiten toe gericht.
•Schroef de regelaar tegen de klok in op de uitmonding van de gasfles. Alleen met de hand
aandraaien. Gebruik geen (Engelse) schroefsleutel. Schroef het totdat de moer helemaal vast
zit (fig. 1).
•Plaats daarna het achterpaneel terug en draai de schroeven weer vast.
Fig.1
Belangrijke test voor lekkage
De test moet uitgevoerd worden in een goed geventileerde ruimte vrij van open vuren of andere
ontstekingsbronnen. Draai met de regelaar aangesloten op de gasfles de gasflesklep 1 ½ slag tegen
de klok in. Besproei alle slang- en pijpaansluitingen op de gasflesklep regelaaraansluiting op de
cilinder en de gasflesklep met een 50:50 oplossing van afwasmiddel en water. Een stroom aan
luchtbellen duidt aan dat er lekkage is. Als er een lekkage gevonden is schakel dan de gasfles uit
(met de klok mee) ontkoppel de regelaar van de gasfles en haal de gasfles uit de kachel en zet het in
een koele goed geventileerde ruimte. Neem contact op met uw dealer of gasleverancier voor
assistentie.
Gebruik de verwarming niet wanneer er een lekkage ontdekt is!
Gebruik geen vlam om te testen op lekkages!
Om de cilinderklep te
sluiten draai de regelknop
helemaal in de richting van
de pijl.
Om de regelaar vast te
koppelen draai het
handwiel in de richting van
de pijl.

NL-4
Bediening
De verwarming kan op drie verschillende warmte standen afgesteld worden: LAAG MIDDEN en
HOOG. De ontsteking wordt gestart door een piezo-elektrische drukknop.
•Open de kraan op de gasfles 1 ½ slag.
•Houd de regelknop ingedrukt en draai deze naar de LAAG stand en houdt het voor 10
seconden ingedrukt.
•Terwijl u de regelknop nog ingedrukt houdt druk enkele keren op de piezo-elektrische
drukknop totdat de waakvlam aan de onderkant gaat branden. Houd de regelknop voor nog
10 á 15 seconden ingedrukt. Wanneer tijdens het loslaten van de knop de waakvlam uitgaat
herhaal dan de procedure.
•Wanneer een verwarming voor het eerst ontstoken wordt dan kan het misschien nodig zijn
om de regelknop langer ingedrukt te houden om gas naar de waakvlambrander te laten
stromen.
•Wanneer de verwarming op de LAAG stand brandt deze eerst zo’n 4 minuten laten branden
op deze stand. Het verwarmingselement kan zo langzaam warm worden waarna deze gaat
gloeien en rood wordt. Vervolgens kunt u de regelknop naar de MIDDEN stand
doorschakelen wederom 4 minuten op deze stand laten branden. Na deze 4 minuten kunt u
doorschakelen naar de HOOG stand. .
•NOOIT DE KACHEL DIRECT OP STAND “HOOG” ZETTEN. GEVOLG IS DAT DE KACHEL NIET
GOED KAN VERGASSEN EN ER OVERMATIGE VLAMVORMING KAN ONTSTAAN!
Om de verwarming uit te schakelen dient u de regelknop naar de startstand te draaien en de kraan
op de gasfles helemaal te sluiten (met de klok mee); de verwarming kan alleen maar uitgeschakeld
worden door de kraan op de gasfles helemaal te sluiten. Het kan niet uitgeschakeld worden door
enkel de regelknop.
De verwarming zal uitgeschakeld worden als de kamerventilatie onvoldoende is. Als de verwarming
uitgaat ventileer de kamer dan goed en wacht 5 á 10 minuten voordat u de verwarming weer
inschakelt.
STARTSTAND
HOOG
MIDDEN
LAA
G
Piezo-
elektrische
drukknop
Regelknop

NL-5
Het verwisselen van de gasfles
•Gasflessen moeten vervangen worden in een vlamvrije omgeving.
•Rook niet tijdens het vervangen van de gasfles.
•Schakel de gasflesklep of regelaar helemaal uit (met de klok mee) en haal de lege fles uit de
kachel.
•Probeer niet de regelaar te verwijderen wanneer de verwarming nog aanstaat.
•Controleer of de verwarming helemaal uitgedoofd is.
•Verwijder de regelaar van de lege cilinder.
•Volg de stappen beschreven onder “Het installeren van de verwarming” voor het aansluiten
van een nieuwe fles.
Schoonmaken
•Onderhoud en schoonmaken dienen uitgevoerd te worden wanneer de gastoevoer is
uitgeschakeld en de verwarming dient koud te zijn. Probeer niet de verwarming schoon te
maken wanneer deze in gebruik is.
•U verwarming dient jaarlijks gecontroleerd te worden door een gekwalificeerd persoon i.v.m.
veilig gebruik en om defecten te detecteren.
•Als er defecten gevonden worden stop dan met het gebruik van de verwarming en neem
contact op met uw dealer voor advies.
•Maak de buitenkant achtercilinder en opslagruimte regelmatig schoon om stof wat het
functioneren van de verwarming kan beïnvloeden te verwijderen.
•Stofzuig met een zachte borstel het oppervlak en keramische elementen om opgebouwd stof
te verwijderen. Schraap deze elementen niet omdat ze door gebruik fragiel kunnen worden.
•Gebruik geen bijtende middelen om de verwarming schoon te maken.
•Kijk naar de waakvlam wanneer deze brandt. Het dient stabiel te branden als het flikkert of
een gele punt heeft dan dient de verwarming geïnspecteerd te worden.
•Als onderdelen vervangen moeten worden dan moeten ze vervangen worden door
oorspronkelijke onderdelen geleverd door de fabrikant. Het gebruik van onjuiste of
vervangingsonderdelen kan gevaarlijk zijn en zal de garantie ongeldig maken.
Wanneer de verwarming voor een langere periode niet gebruikt wordt in de zomer bijvoorbeeld
dan raden wij u aan om het afgedekt te bewaren of terug te plaatsen in zijn doos om het stof en vuil
te minimaliseren.

FR-1
FRANÇAIS
Instructions générales de sécurité
•L’utilisation et l’entretien de l’appareil doivent être effectués conformément aux
réglementations et normes en vigueur.
•Avant de mettre cet appareil en service veuillez lire le manuel d’instructions attentivement
et conservez-le afin de pouvoir vous y référer dans le futur.
•Veuillez conserver ces instructions le certificat de garantie le ticket de caisse et si possible
le carton contenant l’emballage interne.
•L’appareil est conçu uniquement pour un usage privé et non pour un usage commercial !
•Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont
les capacités physiques sensorielles ou mentales sont réduites ou des personnes dénuées
d'expérience ou de connaissance sauf si elles ont pu bénéficier par l'intermédiaire d'une
personne responsable de leur sécurité d'une surveillance ou d'instructions préalables
concernant l'utilisation de l'appareil.
•Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
•Testez régulièrement l’appareil ou cas il serait endommagé. Seules des parties de
remplacement originales peuvent être utilisées.
•N’utilisez jamais l’appareil sans surveillance; éteignez l’appareil quand vous ne l’utilisez pas
même pour un court moment.
•L’appareil ne doit être placé dans l’eau ou un autre liquide en aucune circonstance. N’utilisez
pas l’appareil si vos mains sont humides ou mouillées.
•Ne jamais modifier cet appareil ni l’utiliser pour des applications auxquelles il n’est pas
destiné.
•Cet appareil nécessite un tuyau et un régulateur veuillez contacter votre fournisseur de gaz.
•Évitez d’installer et d’utiliser dans un espace où est déjà installé un chauffe-eau du type
instantané (autre appareil sans conduit d'évacuation).
Points importants avant d’utiliser votre radiateur
•Cet appareil doit être mis en place et utilisé dans des pièces avec des installations pour
l'évacuation des gaz résiduaires et une alimentation en air frais suffisante pour une bonne
combustion.
•Il s’agit d’un appareil de chauffage sans connexion à un conduit Assurez-vous que la pièce
est suffisamment ventilée lorsque le radiateur est en marche. N’utilisez pas votre radiateur
dans une appartements de grande hauteur caves chambre á coucher salle de bain
caravane camping-car bateau ou toute pièce d’un volume inférieur à 80 m³.
•La zone de ventilation pour le renouvellement de l’air doit être d’au moins 105 cm² répartis
de façon égale entre les couches supérieures et inférieures de la pièce.
≥ 1.70 mtr
≥. 52 5 cm
2
≥. 52 5 cm
2

FR-2
•Ne placez pas le radiateur près de murs neufs rideaux ou meubles lorsqu’il est en marche.
Tournez toujours le radiateur vers le centre de la pièce lorsqu’il est en marche. Distance
minimum entre l’arrière et les côtés du radiateur derrière le panneau frontal et tout objet
inflammable 500 mm. Distance minimum entre tout objet inflammable et le panneau
frontal 1.000 mm.
•Le radiateur ne doit pas être déplacé alors qu’il est en marche.
•Ne placez pas d’objets sur ou contre le radiateur.
•Les caches de protection sur cet appareil est de prévenir les risques d'incendie ou de
blessures causées par des brûlures et aucune partie de celui-ci devrait être définitivement
supprimé. Il ne donne pas la pleine protection des jeunes enfants ou des personnes d’ont les
capacities physiques sensorielles ou mentales sont réduites
•Cet appareil devrait être testé contre toute fuite avant la première utilisation et à chaque fois
que la bouteille de gaz est reconnectée après remplissage.
•Fermez toujours le robinet de la bouteille de gaz lorsque le radiateur n’est pas en marche.
•Un tuyau de gaz approuvé d’une longueur recommandée de 40 cm est nécessaire pour le
branchement de cet appareil. Il doit être remplacé dès constatation de dommages ou de
craquelures. Son état doit être fréquemment vérifié. Il est recommandé de remplacer le
tuyau flexible de gaz tous les 3 ans.
•Le tuyau de gaz doit être branché de façon à ne pas risquer d’être tordu.
•Il est obligatoire de remplacer le tuyau de gaz si les règlements nationaux le demandent.
•Cet appareil est conçu pour fonctionner avec des bouteilles de butane ou de propane de 5 kg
à 15 kg avec un réducteur de pression adéquat. Voir ci-dessous le tableau des gaz et
pressions requises:
Catégorie Gaz et pression Pays Injecteur Consommation de gaz
I + (28- 0/ 7) Butane 28 mbar /
Propane 7 mbar
GB, IE, BE, CH, ES,
FR, GR, IT & PT
Brûleur princ.: 0,55 mm ,7 kW (269 gr/h)
I B/P ( 0) Butane / Propane
0 mbar
DK, FI, GR, LU, NL,
NO & SE
Brûleur princ.: 0,55 mm ,7 kW (269 gr/h)
I B/P ( 7) Butane / Propane
7 mbar
PL Brûleur princ.: 0,51 mm ,7 kW (269 gr/h)
I B/P (50) Butane / Propane
50 mbar
AT, CH & DE Brûleur princ.: 0,48 mm ,7 kW (269 gr/h)

FR-3
Mise en place du radiateur
•Commencez par retirer le radiateur de son emballage.
•Retirez le panneau situé sur l’arrière de l’appareil. Les deux vis inférieures doivent être
complètement dévissées et retirées et les vis supérieures doivent être seulement desserrées.
•Placez la bouteille de gaz pleine dans le compartiment à l’arrière du radiateur avec la sortie
du robinet vers l’extérieur.
•Vissez le régulateur sur la sortie du robinet de la bouteille de gaz dans le sens inverse des
aiguilles d’une montre. Vissez à la main seulement. N’utilisez pas de clé anglaise. Vissez
jusqu’à ce que l’écrou soit complètement bloqué (Fig. 1).
•Puis replacez le panneau arrière.
Fig.1
Important test de fuite
Le test doit être effectué dans une zone bien ventilée à l’abri de toute flamme ou autre source
d’ignition. Une fois le régulateur connecté à la bouteille ouvrez le robinet de la bouteille d’un tour et
demi dans le sens inverse des aiguilles d’une montre. Appliquez sur toutes les connexions de tuyaux
connexions au robinet de gaz connexion du régulateur à la bouteille et au robinet de la bouteille de
gaz un mélange moitié eau moitié détergent. Un flux de bulles indique une fuite. Si vous rencontrez
une fuite fermez le robinet de la bouteille de gaz (dans le sens des aiguilles d’une montre)
déconnectez le régulateur de la bouteille de gaz et retirez la bouteille de gaz dans une zone fraîche et
bien ventilée à l’extérieur. Contactez votre revendeur ou fournisseur de gaz pour assistance.
N’utilisez pas le radiateur si vous trouvez une fuite!
N’utilisez pas de flamme nue pour effectuer un test de fuite!
Pour fermer le robinet de la bouteille
tournez la vis de contrôle
complètement dans le sens de la flèche
Pour enclencher et serrer le
Régulateur
tournez la molette
dans le sens de la
flèche.

FR-4
Fonctionnement
Le radiateur peut être réglé sur trois positions différentes : FAIBLE MOYEN et ÉLEVÉ L’ignition se fait
grâce à un bouton-poussoir piézoélectrique.
•Ouvrez le robinet de la bouteille de gaz d’un tour et demi.
•Appuyez en tournant le bouton de contrôle sur la position FAIBLE et maintenez appuyé
pendant 10 secondes.
•Tout en maintenant appuyé le bouton de contrôle en maintenant le bouton de réglage
enfoncé appuyer plusieurs fois sur le bouton d’allumage jusqu’à ce que la veilleuse reste
allumée à la base du brûleur. Continuez à maintenir le bouton de contrôle appuyé pendant
10-15 secondes. Lorsque vous relâchez le bouton et que la flamme témoin s’éteint répétez
l’opération.
•Lorsqu’on allume un nouveau radiateur pour la première fois il est parfois nécessaire de
maintenir le bouton de contrôle appuyé pendant plus longtemps afin de permettre au gaz
d’atteindre le brûleur témoin.
•Lorsque la chaudière est allumée en position FAIBLE patienter environ 4 minutes. L’élément
de chauffe devient d’abord incandescent puis rouge. Passé ce délai tourner le bouton de
réglage en position MOYEN et patienter à nouveau 4 minutes dans cette position. Enfin
mettre le bouton de réglage en position ÉLEVÉ.
•NE JAMAIS REGLER L’APPAREIL DIRECTEMENT EN POSITION « FORT ». LE GAZ RISQUERAIT
DE NE PAS ETRE CONSOMME EN TOTALITE PAR LA CHAUDIERE ET CELA POURRAIT
GENERER UNE COMBUSTION ARDENTE.
Pour éteindre le radiateur vous devrez tourner le bouton de contrôle jusqu’à sa position initiale et
fermer le robinet de la bouteille de gaz en tournant complètement (dans le sens des aiguilles d’une
montre) ; le radiateur ne peut être éteint qu’en fermant complètement le robinet de la bouteille de
gaz. Le radiateur ne peut pas être éteint en utilisant le bouton de contrôle.
L éteindra le radiateur si la ventilation de la pièce n’est pas suffisante. Si le radiateur devait
s’éteindre aérez bien la pièce puis attendez 5-10 minutes avant de rallumer votre chauffage.
POSITION DE DÉPART
ÉLEVÉ
MOYEN
FAIBLE
IGNITION

FR-5
Changement de la bouteille de gaz
•La bouteille de gaz doit être remplacée dans un environnement ne comportant aucune
flamme.
•Ne fumez pas pendant que vous changez la bouteille de gaz.
•Fermez complètement le robinet du régulateur (dans le sens des aiguilles d’une montre) et
retirez la bouteille de gaz vide de l’arrière du radiateur.
•N’essayez pas de retirer le régulateur si le radiateur est toujours en marche.
•Assurez-vous que le radiateur est complètement éteint.
•Retirez le régulateur de la bouteille de gaz vide.
•Suivez les étapes décrites dans la rubrique « mise en place du chauffage » pour connecter
une nouvelle bouteille de gaz.
Nettoyage
•L’entretien et le nettoyage doivent être effectués lorsque l’arrivée de gaz est coupée et le
radiateur doit être froid. N’essayez pas de nettoyer le radiateur lorsqu’il est allumé.
•Votre radiateur doit être contrôlé annuellement par une personne qualifiée afin de vérifier
qu’il fonctionne en toute sécurité et détecter la moindre anomalie.
•Si une anomalie est détectée pendant le fonctionnement cessez d’utiliser le radiateur et
contactez votre revendeur pour lui demander conseil.
•Nettoyez périodiquement l’extérieur et la zone arrière de stockage de la bouteille de votre
radiateur afin de retirer la poussière qui risque d’affecter le bon fonctionnement du
radiateur.
•Un nettoyage léger avec la brosse douce de votre aspirateur retirera toute poussière
accumulée sur les surfaces et éléments en céramique. Ne frottez pas ces éléments car ils
peuvent devenir très fragiles avec l’utilisation.
•N’utilisez pas de produits abrasifs pour nettoyer le radiateur.
•Vérifiez la flamme témoin lors du fonctionnement. Elle doit brûler régulièrement si elle
vacille ou est jaune à l’extrémité le chauffage doit être vérifié afin de déterminer s’il
fonctionne correctement.
•Si certaines pièces doivent être remplacées elles ne doivent être remplacées qu’avec des
pièces originales fournies par le fabriquant. L’utilisation de pièces incorrectes ou de
substitution peut être dangereuse et annulera la garantie.
Si vous n’utilisez pas le radiateur pendant un certain temps par exemple pendant l’été nous vous
recommandons de le garder couvert ou bien de le ranger dans son emballage d’origine afin de
minimiser l’accumulation de poussière et de saleté qui pourrait se produire.

DE-1
DEUTSCH
Allgemeine Sicherheitshinweise
•Die Heizung muss nach den geltenden Bestimmungen und Normen betrieben und gewartet
werden.
•Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme bitte sorgfältig durch und
bewahren Sie diese für die Zukunft gut auf.
•Bewahren Sie bitte diese Bedienungsanleitung den Garantieschein die Kaufquittung und
wenn möglich den Karton mit der inneren Verpackung auf!
•Dieses Gerät ist nur für den privaten und nicht den kommerziellen Gebrauch!
•Dieses Gerät ist nicht für Personen mit körperlich sensorisch oder geistig eingeschränkten
Fähigkeiten oder für unerfahrene und unwissende Personen geeignet es sei denn diese
wurden von einer Schutzbefohlenen Person in Bezug auf den Gebrauch des Geräts
beaufsichtigt oder angeleitet.
•Suchen Sie für das Gerät also einen Platz aus der für Kinder unzugänglich ist.
•Überprüfen Sie das Gerät regelmäßig auf Schäden. Verwenden Sie das Gerät nicht bei
Vorhandensein irgendwelcher Schäden sondern lassen Sie es von einem Techniker
reparieren um Gefahrensituationen zu vermeiden. Es dürfen nur Originalteile verwendet
werden.
•Verwenden Sie das Gerät nicht unbeaufsichtigt! Schalten Sie das Gerät immer aus wenn Sie
es nicht benutzen auch wenn es nur für einen kurzen Moment ist.
•Das Gerät darf unter keinen Umständen in Wasser oder andere Flüssigkeiten gestellt werden
oder mit solchen in Berührung kommen. Benutzen Sie das Gerät nicht mit nassen oder
feuchten Händen.
•Keine Veränderungen am Gerät vornehmen und dieses nur für den beabsichtigten Zweck
verwenden.
•Das Gerät benötigt einen Schlauch und einen Druckregler. Bitte kontaktieren Sie dafür Ihren
Gashändler.
•Das Gerät darf nicht an einem Ort 'installiert'/benutzt werden wo bereits ein
Durchlauferhitzer (anderes abzugloses Gerät) installiert ist.
Wichtige Hinweise vor der Benutzung Ihres Heizgeräts
•Dieses Gerät darf nur in Räumen mit Abgasabzugsanlagen und ausreichender Frischluftzufuhr
für sachgemäße Verbrennung benutzt und aufgestellt werden.
•Das ist ein Heizgerät ohne Außenluftzufuhr. Stellen Sie sicher dass der Raum gelüftet wird
während das Heizgerät in Betrieb ist. Verwenden Sie es nicht im hoher Anstieg Wohnungen
Kellern Schlaf- oder Badezimmer Wohnwagen Wohnmobil Boot oder anderen
Räumlichkeiten unter 80 m³ Rauminhalt.
•Der Ventilationsbereich für den Luftaustausch sollte nicht weniger sein als 105 cm
2
gleichmäßig verteilt zwischen Zimmerdecke und Fußboden betragen.
≥ 1.70 mtr
≥. 52 5 cm
2
≥. 52 5 cm
2

DE-2
•Platzieren Sie das Heizgerät während des Betriebes nicht zu nahe an Wänden Vorhängen
oder Möbeln. Richten Sie das Gerät während des Betriebes immer in die Mitte des Raumes
aus. Minimalabstand von brennbaren Gegenständen zu Rück- und Seitenflächen hinter der
Ebene der Frontplatte: 500 mm. Minimalabstand von brennbaren Gegenständen zur
Frontplatte: 1.000 mm.
•Das Heizgerät darf während des Betriebes nicht bewegt werden.
•Stellen oder legen Sie keine Gegenstände auf oder an das Heizgerät.
•Die Schutzverkleidung auf diesem Gerät ist um das Risiko von Bränden oder Verletzungen
durch Verbrennungen zu vermeiden. Kein Teil davon sollte dauerhaft entfernt werden. Es
gibt nicht einen umfassenden Schutz für junge Kinder order für Personen mit körperlich
sensorisch oder geistig eingeschränkten Fähigkeiten.
•Das Gerät sollte vor dem ersten Gebrauch auf Lecks untersucht werden ebenso nach jedem
Wiederanschließen des aufgefüllten Gaszylinders.
•Schließen Sie immer das Ventil am Gaszylinder wenn das Gerät nicht benutzt wird.
•Für den Anschluss dieses Geräts wird ein geprüfter Gasschlauch mit einer empfohlenen
Länge von 40 cm benötigt. Er sollte bei Anzeichen von Schäden oder Brüchen ausgetauscht
werden. Er muss häufig überprüft werden. Wir empfehlen den Gasschlauch alle 3 Jahre
auszutauschen.
•Der Gasschlauch muss so angeschlossen werden dass er nicht verdreht werden kann.
•Wenn es die nationalen Regelungen erfordern muss der Gasschlauch ausgetauscht werden.
•Dieses Gerät ist für den Betrieb mit 5 kg bis 15 kg Butan- oder Propangasflaschen mit einem
passenden Druckminderungsgsventil konstruiert. Siehe nachstehenden Plan für Gas- und
Betriebsdruck:
Kategorie Gasart und
Gasdruck
Zielland Injektor Totaal Gasverbrauch
I + (28- 0/ 7) Butan 28 mbar /
Propan 7 mbar
GB, IE, BE, CH, ES,
FR, GR, IT & PT
Hauptbrenner: 0,55 mm ,7 kW (269 gr/h)
I B/P ( 0) Butan / Propan
0 mbar
DK, FI, GR, LU, NL,
NO & SE
Hauptbrenner: 0,55 mm ,7 kW (269 gr/h)
I B/P ( 7) Butan / Propan
7 mbar
PL Hauptbrenner: 0,51 mm ,7 kW (269 gr/h)
I B/P (50) Butan / Propan
50 mbar
AT, CH & DE Hauptbrenner: 0,48 mm ,7 kW (269 gr/h)

DE-3
Aufstellen des Heizgerätes
•Nehmen Sie das Heizgerät zuerst aus der Verpackung.
•Nehmen Sie die Rückabdeckung ab. Die zwei unteren Schrauben müssen komplett entfernt
werden die zwei oberen Schrauben müssen nur gelockert werden.
•Stellen Sie den gefüllten Gaszylinder in das Gehäuse mit dem Ventilanschluss nach außen.
•Schrauben Sie den Druckregler im Gegenuhrzeigersinn auf den Anschluss des
Gaszylinderventils. Drehen Sie nur von Hand. Verwenden Sie keine Zange. Schrauben Sie bis
die Mutter fest sitzt (Bild 1).
•Dann setzen Sie die rückwärtige Abdeckplatte wieder ein.
Bild 1
Wichtige Überprüfung auf Lecks
Diese Prüfung muss an einer gut durchlüfteten Stelle durchgeführt werden ohne jede offene
Flamme oder sonstige Zündquellen. Mit an den Zylinder angeschlossenem Druckregler drehen Sie
das Gaszylinderventil 1 ½ Umdrehungen im Gegenuhrzeigersinn. Befeuchten Sie alle
Schlauchleitungen und Leitungen zum Gasventil den Druckregleranschluss zum Zylinder und das
Gaszylinderventil mit einer Lösung im Verhältnis 50:50 Spülmittel zu Wasser. Blasenbildung zeigt eine
Undichtheit an. Falls ein Leck aufgefunden wird drehen Sie das Zylinderventil zu (im Uhrzeigersinn)
nehmen den Druckregler ab und stellen den Gaszylinder an einen kühlen gut durchlüfteten Ort.
Ziehen Sie Ihren Händler oder Gaslieferanten zu Rate.
Verwenden Sie das Heizgerät nicht, falls eine Undichtheit auftritt!
Verwenden Sie keine offene Flamme für die Leckprüfung!
Um das Zylinderventil zu
schließen drehen Sie das
Rad bis zum Anschlag in
Pfeilrichtung.
Om de cilinderklep te
Um den D
ruckregler anzusetzen
und festzuziehen drehen Sie das
Handrad in Pfeilrichtung

DE-4
Betrieb
Das Heizgerät kann auf drei Leistungsstufen eingestellt werden: SCHWACH MITTEL UND STARK.
Die Zündung erfolgt durch einen piezoelektrischen Druckknopf.
•Öffnen Sie das Ventil am Gaszylinder 1 ½ Umdrehungen.
•Drücken Sie den Einstellregler nieder drehen ihn in die SCHWACH Stellung und halten ihn für
10 Sekunden gedrückt.
•Während Sie den Einstellregler noch niederdrücken den Regelknopf gedrückt halten und
gleichzeitig einige Male auf die Zündungstaste drücken bis die Pilotflamme unten am
Brenner gezündet wird. Halten Sie den Einstellregler noch weitere 10-15 Sekunden lang
gedrückt. Wenn Sie den Regler loslassen und die Pilotflamme erlischt wiederholen Sie den
Vorgang.
•Beim erstmaligen Zünden eines neuen Heizgerätes kann es nötig sein den Einstellregler für
längere Zeit zu drücken bis das Gas den Pilotbrenner erreicht.
•Wenn das Heizgerät auf SCHWACH Stufe brennt bitte ca. 4 Minuten warten. Das
Heizelement beginnt zu glühen und leuchtet rot. Danach kann der Regelknopf auf MITTEL
gedreht werden nochmals ca. 4 Minuten in dieser Stellung warten. Zum Schluss kann der
Regelkopf auf STARK gedreht werden.
•DAS GERÄT NIEMALS DIREKT AUF HOCH STELLEN. ES KÖNNTE DAZU FÜHREN, DASS DAS
HEIZGERÄT DAS GAS NICHT ORDNUNGSGEMÄSS VERBRENNT UND STICHFLAMMEN
ENTSTEHEN.
Um das Heizgerät auszuschalten müssen Sie den Einstellregler auf die Startstellung zurückdrehen
und das Zylinderventil zudrehen (im Uhrzeigersinn); das Heizgerät kann nur durch vollständiges
Schließen des Zylinderventils abgestellt werden. Es kann nicht mit dem Einstellregler ausgeschaltet
werden.
Das Heizgerät ab falls die Durchlüftung im Raum unzureichend ist. Falls sich das Heizgerät
ausschaltet lüften Sie den Raum gut und warten Sie 5-10 Minuten vor dem erneuten Zünden des
Heizgerätes.
START STELLUNG
STARK
MITTEL
SCHWACH
ZÜNDUNG
