Broan F40000 Series User manual

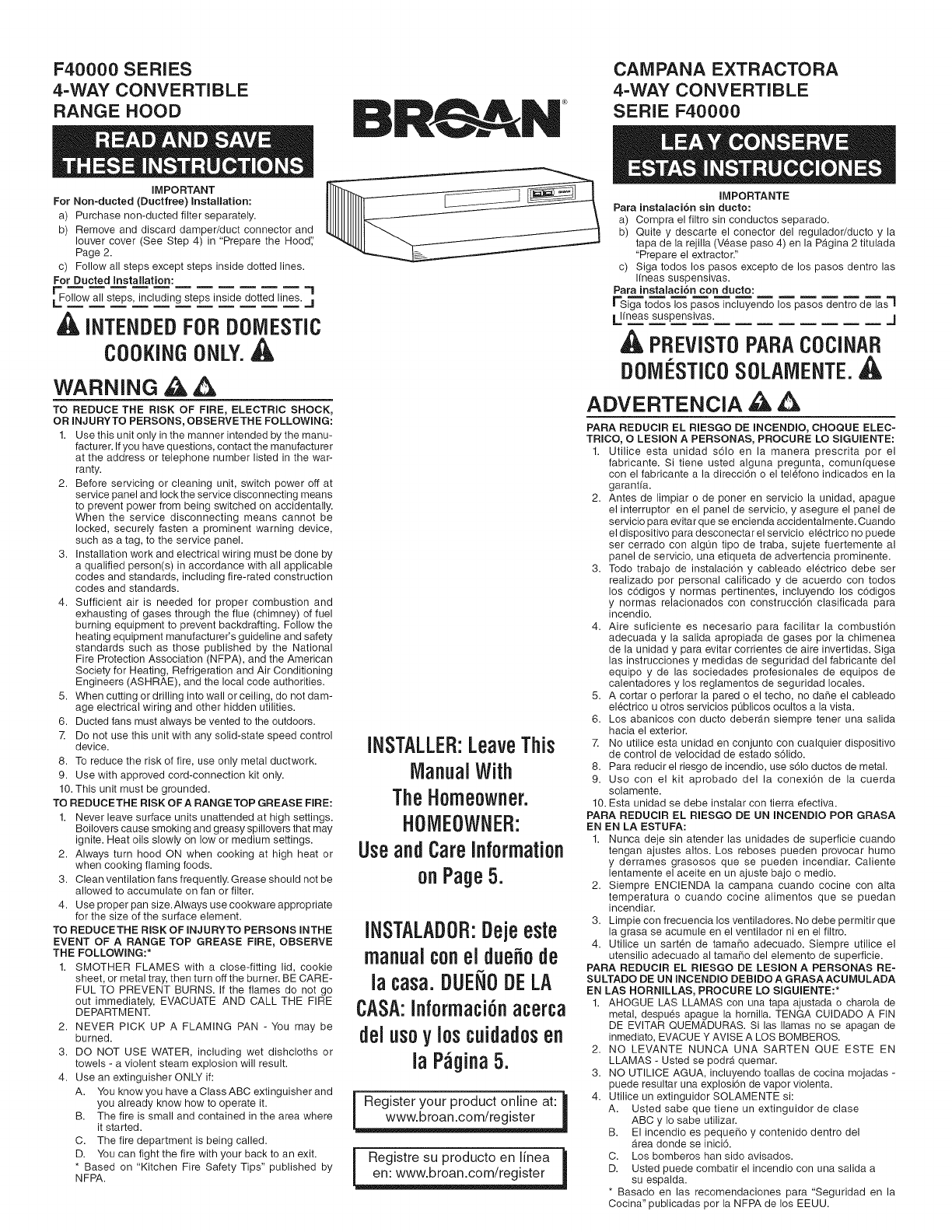

F40000 SERIES
4-WAY CO NVE RTI B LE
RANGE HOOD
iMPORTANT
For Non-ducted (Ductfree) Installation:
a) Purchase non-ducted filter separately.
b) Remove and discard damper/duct connector and
louver cover (See Step 4) in "Prepare the Hood','
Page 2.
c) Follow all steps except steps inside dotted lines.
For Ducted installation:
LFol,owa,,steps,,nc,ud,ogsteps,os,dedotted,nesl_;
INTENDEDFORD01ViESTIC
COOKINGONLY.
WARNING _ _,
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
OR INJURYTO PERSONS, OBSERVETHE FOLLOWING:
1. Use this unit only in the manner intended by the manu-
factu rer. Ifyou have questions, contact the manufacturer
at the address or telephone number listed in the war-
ranty.
2. Before servicing or cleaning unit, switch power off at
service panel and lock the service disconnecting means
to prevent power from being switched on accidentally.
When the service disconnecting means cannot be
locked, securely fasten a prominent warning device,
such as a tag, to the service panel.
3. Installation work and electrical wiring must be done by
a qualified person(s) in accordance with all applicable
codes and standards, including fire-rated construction
codes and standards.
4. Sufficient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of fuel
burning equipment to prevent backdrafting. Follow the
heating equipment manufacturer's guideline and safety
standards such as those published by the National
Fire Protection Association (NFPA), and the American
Society for Heating, Refrigeration and Air Conditioning
Engineers (ASHRAE), and the local code authorities.
5. When cutting or drilling into wall or ceiling, do not dam-
age electrical wiring and other hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7: Do not use this unit with any solid-state speed control
device.
8. To reduce the risk of fire, use only metal duetwork.
9. Use with approved cord-connection kit only.
10. This unit must be grounded.
TO REDUCETHE RISK OF A RANGETOP GREASE FIRE:
1. Never leave surface units unattended at high settings.
Boilovers cause smoking and greasy spillovers that may
ignite. Heat oils slowly on low or medium settings.
2. Always turn hood ON when cooking at high heat or
when cooking flaming foods.
3. Clean ventilation fans frequently. Grease should not be
allowed to accumulate on fan or filter.
4. Use proper pan size.Always use cookware appropriate
for the size of the surface element.
TO REDUCETHE RISK OF mNJURYTO PERSONS INTHE
EVENT OF A RANGE TOP GREASE FIRE, OBSERVE
THE FOLLOWING:*
1. SMOTHER FLAMES with a close-fitting lid, cookie
sheet, or metal tray, then turn off the burner. BE CARE-
FUL TO PREVENT BURNS. If the flames do not go
out immediately, EVACUATE AND CALL THE FIRE
DEPARTMENT.
2. NEVER PICK UP A FLAMING PAN - You may be
burned.
3. DO NOT USE WATER, including wet dishcloths or
towels - a violent steam explosion will result.
4. Use an extinguisher ONLY if:
A. You know you have a Class ABC extinguisher and
you already know how to operate it.
B. The fire is small and contained in the area where
it started.
C. The fire department is being called.
D. You can fight the fire with your back to an exit.
* Based on "Kitchen Fire Safety Tips" published by
NFPA.
INSTALLER:LeaveThis
ManualWith
TheHomeowner.
HOMEOWNER:
UseandCareInformation
onPage5.
INSTALADOR:Dejeeste
manualconel duenode
lacasa.DUEN0DELA
CASA:Informaci6nacerca
delusoy los¢uidadosen
la P; gina5.
Register your product online at:
Registre su producto en linea
CAM PANA EXTRACTO RA
4-WAY CONVERTIBLE
SERIE F40000
IMPORTANTE
Para instalaci6n sin ducto:
a) Compra el filtro sin conductos separado.
b) Quite y descarte el conector del regulador/ducto y la
tapa de la rejilla (Wase paso 4) en la Pb.gina 2 titulada
"Prepare el extractor."
c) Siga todos los pasos excepto de los pasos dentro las
Ifneas suspensivas.
Para instaiaci6n con ducto:
r=S_ga todos los pasos incluyendo los p_ssos_ent_o d_asl
I Ifneas suspensivas, j
PREViST0PARACOCINAR
D01VlI STIC0SOLAIViENTE.
ADVERTENCIA _
PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUE ELEC-
TRICO, O LESION A PERSONAS, PROCURE LO SIGUmENTE:
1. Utilice esta unidad s61o en la manera prescrita por el
fabricante. Si tiene usted alguna pregunta, comunfquese
con el fabricante a la direcci6n o el telefono indicados en la
garantfa.
2. Antes de limpiar o de poner en servicio la unidad, apague
el interruptor en el panel de servicio, y asegure el panel de
servicio para evitar que se encienda aecidentalmente. Cuando
el dispositivo para desconectar el servicio electrico no puede
ser cerrado con algun tipo de traba, sujete fuertemente al
panel de servicio, una etiqueta de advertencia prominente.
3. Todo trabajo de instalaci6n y cableado electrico debe ser
realizado por personal calificado y de acuerdo con todos
los c6digos y normas pertinentes, incluyendo los c6digos
y normas relacionados con construcci6n clasificada para
incendio.
4. Aire suficiente es necesario para facilitar la combusti6n
adecuada y la salida apropiada de gases por la chimenea
de la unidad y para evitar corrientes de aire invertidas. Siga
las instrucciones y medidas de seguridad del fabricante del
equipo y de las sociedades profesionales de equipos de
calentadores y los reglamentos de seguridad locales.
5. A cortar o perforar la pared o el techo, no dahe el cableado
electrico u otros servicios pt_blicos ocultos a la vista.
6. Los abanicos con ducto deberb.n siempre tenet una salida
hacia el exterior.
7. No utilice esta unidad en conjunto con cualquier dispositivo
de control de velocidad de estado s61ido.
8. Para reducir el riesgo de incendio, use s61oductos de metal.
9. Use con el kit aprobado della conexi6n de la cuerda
solamente.
10. Esta unidad se debe instalar con tierra efectiva.
PARA REDUCIR EL RIESGO DE UN INCENDIO POR GRASA
EN EN LA ESTUFA:
1. Nunca deje sin atender las unidades de superficie cuando
tengan ajustes altos. Los reboses pueden provocar humo
y derrames grasosos que se pueden incendiar. Caliente
lentamente el aceite en un ajuste bajo o medic.
2. Siempre ENCIENDA la campana cuando cocine con alta
temperatura o cuando cocine alimentos que se puedan
incendiar.
3. Limpie con frecuencia los ventiladores. No debe permitir que
la grasa se acumule en el ventilador ni en el filtro.
4. Utilice un sarten de tamaSo adecuado. Siempre utilice el
utensilio adecuado al tamaSo del elemento de superficie.
PARA REDUOIR EL RIESGO DE LESION A PERSONAS RE-
SULTADO DE UN INCENDIO DEBIDO A GRASAACUMULADA
EN LAS HORNILLAS, PROCURE LO SIGUIENTE:*
1. AHOGUE LAS LLAMAS con una tapa ajustada o charola de
metal, despues apague la hornilla. TENGA CUIDADO A FIN
DE EVITAR QUEMADURAS. Si las llamas no se apagan de
inmediato, EVACUE Y AVISE A LOS BOMBEROS.
2. NO LEVANTE NUNCA UNA SARTEN QUE ESTE EN
LLAMAS - Usted se podra quemar.
3. NO UTILICE AGUA, incluyendo toallas de cocina mojadas -
puede resultar una explosi6n de vapor violenta.
4. Utilice un extinguidor SOLAMENTE si:
A. Usted sabe que tiene un extinguidor de clase
ABC y Io sabe utilizar.
B. El incendio es pequefio y contenido dentro del
b.rea donde se inici6.
C. Los bomberos han side avisados.
D. Usted puede combatir el incendio con una salida a
su espalda.
* Basado en las recomendaciones para "Seguridad en la
Cocina" publicadas por la NFPA de los EEUU.

CAUTION
1. For indoor use only.
2. For general ventilating use only. Do not use to
exhaust hazardous or explosive materials and
vapors.
3. To avoid motor bearing damage and noisy and/
or unbalanced impellers, keep drywall spray,
construction dust, etc. off power unit.
4. Your hood motor has a thermal overload which
will automatically shut off the motor if it becomes
overheated. The motor will restart when it cools
down. If the motor continues to shut off and restart,
have the hood serviced.
5. For best capture of cooking impurities, your range
hood should be mounted 18-24" above the cooking
surface.
6. Please read specification label on product for
further information and requirements.
TOOLS AND
MATERIALS REQUIRED
TOOLS
[] Drill, electric or ratchet drive
[] 1-1/4" Spade bit
[] Common head and phillips head screwdriver
[] Pliers
[] Tape measure or ruler and pencil
r=For Ducted Installations ONLY: |
I [] Saber saw or drywall saw I
L[] Metal snips j
MATERIALS
[] Electrical wiring and supplies of type to comply with
local codes
F[] Roof or wall cap 1
I [] Roof cement or caulk I
L [] Duct and duct tape 1
For Installation on Kitchen Cabinets with Recessed
Bottoms Only:
[] Two 1" x 2"x 12" (approximate length) wood strips
(purchase locally)
[] Four 1-1/4" long flat head wood screws (purchase
locally) to fasten strips to cabinet bottom
PLANNING DUCTWORK
INSTALLATION
Begin planning ductwork by deciding where the duct will
run between the range hood and the outside. For best
performance, use the shortest possible duct run and a
minimum number of elbows.There are several choices
shown - FIGS. 1A - 1E.
In more complex ducting situations, a 3-1/4" rectangular
ducting range hood can be converted to a round duct
by means o1 a transition.
FIG. 1A. Ducting directly through the wall (for range
hoods mounted on an exterior wall). Shown are two
ways to duct through an outside wall. If a wall cap is used
directly off the back of the hood, special care must be
taken to make sure that the damper in the damper/duct
connector on the hood and damper in the wall cap do
not interfere with each other when the hood is operat-
ing. This could result in either inadequate air delivery
or back drafts. If this condition does exist, remove the
hood damper flap. Sometimes when using a wall cap
it is easier to duct vertically and then use an elbow as
shown in FIG. 1B.
FIG. lC. Ducting straight up through the roof using
3-1/4" x 10" rectangular duct. (For single story
installations.)
FIG. 1D. Ducting between the ceiling joists (for multi-
story installations) or through the soffit space above the
cabinets (where the soffit connects to an outside wall).
FIG. 1E. Straight up through the roof using 3-1/4" x 10"
to 6" round duct transition and 6" round duct (for single-
story installations).
FIG. 1R Straight up through the roof using 7" round duct
(for single-story installations).
FiG. 1_
WALLCAP639OR649
CASQUETEDEPARED639O649
WALL CAP 639 OR 649
CASQUETE DE PARED
639 O 649
DUCTO DE 3-1/4" x 10"401
FIG. lC _ _ ROOFCAP634OR644
_ _._ CASOUETEDE
"X_ _ TEOHO6340644
J I _ 3-1/4"x10"DUCT401
I I DU?4T,ODoE.401
FiG. 1DWALLCAP641
ADJUSTABLEELBOW419 CASQUETEDE
CODOAJUSTABLE419 PARED641
6"ROUNDDUCT4 3-1/4"x10"TO6"
DUCTOREDONDODE l | ROUNDDUCT
6"406 _ TRANSITION411
_.__ TRANSICIONDE
3-1/4"x10"A
UNDUCTO
REDONDO
DE6"411
FIG. 1E ROOFCAP634OR644
CASQUETEDETECHO634O 644
DUCT
FiG. 1F _,.,,,,_-,_ _ ROOF CAP 634
\ OASODETEDE
TEO.O634
7"ROUND DUCT407 I""1
DUCTO REDONDO I I
DE 7"407 _._
II I I _ MODEL BP87
_ DAMPER
7 I REGISTRO
L.. I _T "_'_- _ DE TIRO
"-_.___ MOOELOBP87
PRECAUClON
1. Para el uso de interior solamente.
2. Solamente para uso general de ventilaci6n. No utilice
para descargar materiales o vapores riesgosos o
explosivos.
3. Para evitar dahos al motor y evitar que las navajas del
abanico emitan mucho ruido o esten fuera de balance,
mantenga el motor libre de pelusa, polvo, etc.
4. El motor de su extractor tiene dispositivo de sobrecarga
termica, al cual automa.ticamente apagar4t el motor si se
sobrecalienta. El motor funcionara de nuevo cuando se
enfrfe. Si el motor continua apagandose y arrancando,
hagalo componer.
5. Para obtener mejores resultados en la captura de los
vapores de la estufa, el extractor debe montarse a entre
18 y 24 pig. sobre las hornillas de la estufa.
6. Por favor lea la etiqueta con las especificaciones del
equipo para otros requisitos y mayor informaci6n.
HERRAMIENTAS YIVlATERI-
ALES QUE SE REQUIEREN
HERRAMIENTAS
[] Taladro, electrico o trinquete
[] Broca tipo pala de 1-1/4"
[] Destornillador de ranura o tipo phillips
[] Pinzas o tenazas
[] Medidor de cinta o regla y Ib.piz
r'p_rra instalaciones con ducto SOLAMENTE: =1
I [] Sierra tipo sable o sierra para tabiques I
L[] Alicate para cortar j
MATERIALES
[] Suministros y alambre electrico del tipo que cumplen
con los c6digos locales
r'[_ casquete de techo o pared "=1
E E
[] Cemento o pega de techa o material de calafatear
o rellenar I
[] Ductos y cinta aislante para ductos d
Para instalaci6n en gabinetes de cocina con la parte inferior
ahuecada solamente:
[] Dos tiras de madera 1" x 2" x 12" (largo aproximado)
(c6mpreselas Iocalmente)
[] Cuatro tornillos para madera de cabeza plana de 1-1/4"
de largo (c6mpreselas Iocalmente) para sujetar las tiras
de madera a la parte inferior de gabinete
PLANIFICANDO LA INSTA-
LACION DE LOS DUCTOS
Comience el trabajo de los ductos decidiendo el camino que
el ducto tomara entre el extractor y la parte exterior de la
casa. Para mejor rendimiento, use el camino de ducto m4ts
corto posible y un mfnimo de codos. Se muestran varias
elecciones - FIGS. 1A- 1E.
En situaciones de paso del ducto mas complejas, el extractor
con conexi6n para ducto rectangular puede convertirse en
conexi6n redonda usando una transici6n.
FIG. 1A. Pasando el ducto directamente a traves de la pared
(para los extractores que estan instalados en una pared
exterior). Se muestran dos maneras de pasar el ducto a
traves de la pared exterior. Si se usa un casquete de pared
directamente en la parte de atr_.s del extractor hay que
asegurarse que el regulador en el conector entre ducto y
regulador en el extractor, y el regulador en el casquete de
pared no interfieran el uno con el otro cuando el extractor este
operando. Esto podrfa resultar en paso de aire inadecuado
o corrientes invertidas. Siesta condici6n existe, quite la hoja
instalada en el regulador del extractor. A veces cuando
se usa un casquete de pared es m_.s f_.cil pasar el ducto
verticalmente y usar un codo como se muestra en FIG. 1B.
FIG. lC. Haciendo un ducto directamente al techo usando
un ducto rectangular de 3-1/4" x 10" (para instalaciones en
un piso solamente).
FIG. 1D. Instalando un ducto entre las vigas del techo (para
instalaciones en mdts de un piso) o a traves del espacio
de sofito arriba de los gabinetes (cuando el sofito est,.
conectado a una pared exterior).
FIG. 1E. Directamente hacia el techo usando transici6n de
3-1/4" x 10" a un ducto redondo de 6" y ducto redondo de 6"
(para instalaciones de un piso).
FIG. 1 F. Directamente hacia el techo usando ducto redondo
de 7" (para instalaciones de un piso).

PREPARING THE RANGE
HOOD
1. Unpack hood and check contents. You should
receive:
1 - Aluminum Filter
1 - 3-1/4" x 10" Damper/Duct Connector (mounted
inside of hood for shipping only) (Save screws for
mounting.)
1 - 7" Round Duct Plate (mounted on top of hood)
(not shown) (Save screws for mounting.)
2. Remove 7" round duct plate from top of hood. Set
duct plate aside - with mounting screws.
3. Remove wiring box cover. Undercover find:
1 - Plastic Bag containing loose mounting hardware
For Ductfree Installations Only:
4. For ductfree installation, remove louver cover from
front (or inside) of hood. (FIG. 3)
=- NOTE I
I Louvers on front of hood must be open and visible
| for hood to function in ductfree mode.
5. Remove either top or rear electrical knockout de-
pending upon whether wiring will enter hood from
wall or cabinet. (FIG. 4)
I-DU'C'TE-D'INSTALLATION ONLY
NOTE
Louver cover must be installedas shown in I
l
Figure3 tofunctioninductedmode. I
6. Remove appropriateduct knockout on hood by
insertingscrewdriverintoedge of knockoutand
breakingtabsholdingknockouttohood.You may
have totap screwdriverwith hammer to break
tabs.Peel knockoutback withpliers.(FIG.5)
7: Fitdamper/duct connector over opening and
secure inplace withblack sheet metal screws.
(FIG. 6)
Hinge pins and damper/duct connector should
be toward top of hood for ducting through wall or
toward back of hood for ducting through cabinet
above hood. Seal joint between damper/duct
connector and hood with duct tape.
8. 7" round ducted discharge only: Re-install
7" round duct plate removed in Step #2 under
"PREPARING THE RANGE HOOD" section. For
best performance, line up the 7" round duct
plate with the 7" round opening on hood.
Mount duct plate to hood with 2 screws from
duct plate and 2 screws from 3¼"x 10" damper.
Install a 7" round damper (purchase separately).
Damper flap must open freely in direction of air
Lflow (away from range hood), j
PREPARING THE
INSTALLATION LOCATION
NOTE
MOUNT HOOD SO THAT BOTTOM OF HOOD
IS 18"-24" ABOVE COOKING SURFACE. TOP
FRONT EDGE OF HOOD SHOULD BE FLUSH
WITH FRONT OF CABINET FRAME.
IF DISTANCE BETWEEN WALL AND FRONT OF
CABINET FRAME IS MORE THAN 12"THERE
WILL BE A SPACE BETWEEN BACK OF HOOD
AND WALL.THIS IS NORMAL.
OMIT STEP 9 if range hood will be installed under
cabinets with flush bottom.
9. (For installation on recessed bottom cabinets only)
Attach a wood filler strip at each side of recessed
area under cabinet. (Use two 1" x 2" strips cut to
length.) If recess is more than 1" use thicker strips.
Attach strips with 1-1/4" screws about 3" from each
end. See FIG. 7:
10. Measure and mark the following (FIGS. 7 & 8):
a) Electrical line opening
E b) Duct opening ]
11. Drill fou r pilot holes in corners of marked duct open-
ing as shown and cut opening with saber saw or
keyhole saw.
12. Use 1-1/4" drill bit to drill opening for electrical con-
nection in wall or cabinet.
13. Hold hood up against cabinet bottom and trace
keyhole slots onto cabinet bottom of filler strips.
14. Screw the four supplied 7/8" wood screws for
mounting the hood into the exact center of the nar-
row end of the keyhole slots marked underneath
the cabinet. Allow 3/8" of the screws to project, so
the hood can be fitted into place.
FIG. 2
/KEYHOLESLOTS
RANURAS ENFORMA
DEHUECODECER-
RADURA
FIG. 3
DAMPER/DUCTCONNECTOR
CONECTORALREGULADOR/DUCTO
FIG. 4
FIG. 5
FIG. 6
FIG. 7
_/
,,:_;. CUT STRIPS TO FIT
:, "f" CORTE LAS TIRAS PARA "
_ QUE QUEPAN
.....................................................WIDTH OF -_'_
RANGE HOOD
ANCHO DEL ELECTRICAL WIRING OPENING
EXTRACTOR ABERTURA PARA EL CA-
BLEADO ELECTRICO
3
PREPARANDOELEXTRACTOR
1. Desempaque el extractor y revise el contenido de la
caja. Usted debe de encontrar:
1 - Filtro de aluminio
1 - Conector de ducto/regulador de 3-1/4" x 10"
(montado dentro del extractor para embarque
solamente) (Guarde los tornillos para el montaje.)
1 - Placa del conducto redondo de 7" (montado en
del extractor) (no se muestra) (Guarde los tornillos
para el montaje.)
2. Quite la placa del conducto redondo de 7" de la parte
superior de la campana. Col6quela aparte, con los
tornillos de montaje.
3. Quite la cubierta de la caja de cableado. Bajo la tapa
encontrara:
1 - Una bolsa de pl_.stico que contiene herrajes
sueltos para instalaci6n
Para instalaciones sin ducto SOLAMENTE:
4. Para instalaciones sin ducto, quite la tapa de la rejillas
de la parte frontal del extractor. (FIG. 3)
jNOTA i
Las rejillas que se encuentran al frente de la campana
deben estar abiertas y visibles para que la campana
funcione sin conducto.
5. Quite la tapa de quitar golpeando electrica de arriba
o atras dependiendo en donde entra el cableado al
extractor de la pared o del gabinete. (FIG. 4)
r" ='1
INSTALACION CON DUCTO SOLAMENTE
i NOTA
La cubierta de los rejillas se debe instalar como se 1
muestra en la figura 3 para que funcione con el conducto.j
6. Quite la placa de quitar golpeando en el extractor
insertando un destornillador en el filo y rompiendo los
conexiones que Io sostienen al extractor, Es posible
que tenga que golpear el destornillador con un martillo
para romper estas uniones. Pele la tapa de quitar
golpeando hacia atras con una tenaza. (FIG, 5)
7: Junte el conector del regulador/ducto sobre la abertura
y sujetelo en su sitio con tornillos negros de metal para
lamina, (FIG, 6)
Los pasadores de bisagra y el conector del regulador/
ducto deben de estar hacia la porte de arriba del
extractor para pasar el ducto a traves de la pared
o hacia la parte de atr_.s del extractor para pasar el
ducto a traves de gabinete encima del extractor. Selle
la uni6n entre el conector regulador/ducto con cinta
de ducto.
8. S61o para descargas con conducto redondo de 7":
Vuelva a instalar la placa del conducto redondo de 7"
que quit6 en el paso 2 de la secci6n "PREPARANDO
EL EXTRACTOR." Para obtener un mejor rendimiento,
alinee la placa del conducto redondo de 17:8 cm (7")
con la abertura redonda de 17:8 cm (7") de la cam-
pana. Monte la placa del conducto a la campana con
dos tornillos desde la placa del conducto y con dos
tornillos desde el tiro de 8.3 x 25.4 cm (3 W' x 10").
Instale un regulador de tiro redondo de 7" (se compra
por separado). La aleta del regulador se debe abrir
libremente en direccidn del flujo de aire (en sentido
contrario a la campana de la estufa), d
PREPARANDOLAUBICACION
DELAINSTALACION
NOTA
MONTE EL EXTRACTOR DE MANERA QUE LA PARTE
INFERIOR ESTE 18"-24" ENCIMA DE LA SUPERFICIE
DE LA COClNA. LA PARTE SUPERIOR DEL FRENTE
DEL EXTRACTOR DEBE DE ESTAR A RAS CON EL
FRENTE DEL ARMAZON DEL GABINETE.
Sl LA DISTANClA ENTRE LA PARED Y LA PARTE
FRONTAL DEL ARMAZON DEL GABINETE ES MAS
DE 12" HABRA UN ESPAClO ENTRE LA PARTE DE
ATRAS DEL EXTRACTOR Y LA PARED. ESTO ES
NORMAL.
OMITA PASO 7 si el extractor estar_, instalado debajo de un
gabinete con la parte inferior plana.
9. (Para instalaci6n en gabinetes ahuecados solamente)
Sujete una tira de madera a cada lade de la parte
inferior ahuecada debajo del gabinete. (Use dos tiras
de madera de 1" x 2" cortadas al largo necesario.) Si
el ahuecamiento es mas de 1" use tiras m_.s gruesas.
Sujete las tiras con tornillos de 1-1/4" a una distancia
de mas o menos 3" del extremo. Wase FIG. 7:

INSTALLING THE
DUCTWORK
NOTE
THESE INSTRUCTIONS WmLL FOLLOW THE
PLANS MACE ON PAGE 2. START AT THE
EXTERIOR AND RUN THE DUCT BACK TO
THE RANGE HOOD.
FOR BEST PERFORMANCE OFYOUR RANGE
HOOD, USETHE SHORTEST POSSIBLE DUCT
RUNANDA MINIMUM NUMBER OF ELBOWS.
NEVER VENT A RANGE HOOD INTO AN ATTIC
SPACE BECAUSE A BUILDUP OF GREASE
WiLL BECOME A FIRE HAZARD.
USE ONLY METAL DUCTWORK (CO NOT USE
PLASTIC DUCT). ASSEMBLE SECURELY SO
THAT iN CASE OF A GREASE FIRE ON THE
RANGE, THE FIRE WILL BE CONTAINED iN-
SIDE METAL DUCTWORK.
iT IS A GOOD PRACTICE TO TAPE ALL DUCT
CONNECTIONS, MAKING THEM BOTH SE-
CURE AND AIRTIGHT. I
15. Follow appropriate directions below for type of i
duct work you are installing: I
WALL CAPS (FIG. 9)
Use a saber saw tocut a hole slightly larger than duct
so duct will line up easily with hood. Install casing
strips on outside walls finished in siding. Assemble
the duct work and tape all joints. Run duct work back
to hood. Fasten wall cap to last section of duct and
nail or screw cap to wall. Seal all around flange on
wall cap with caulking compound. Make sure that
enough duct runs into the room so that the duct will
overlap the damper/duct connector by 3/4" when
the hood is installed.
ROOF CAPS
Cut hole in roof slightly larger than duct so duct will
line up easily with hood. Trim shingles around hole
so that they will fit snugly around hood of cap when
cap is installed. Assemble the duct work and tape
all joints. Run the duct work down to hood.Trim duct
parallel to roof pitch, leaving 3/4" of duct projecting
above roof. Seal all around duct with roof cement.
Install roof cap, inserting back edge of cap under
shingles. Seal around cap with roof cement and seal
all nail heads and shingles which were cut or lifted.
Make sure that enough duct runs into the room so
that the duct will overlap the damper/duct connector
by 3/4" when the hood is put into place.
LJ
FiG. 83-1/4" x 10" DUCT
DUCTO DE 3-1/4" x 10"
FRONTOFCABINET
PARTEFRONTALB[L I
GABINET[ _J
'_'?3/B" 3-}/B"_llB ,,0 _-3/4"
HORIZONTALDUOTINGAND I--5-1/4'+ 5"1/4"-I
WIRING (ThroughWal 0 ,"_7-1/2'_ CABINETBOTTOM
DUCTOSY ALAMBRESPARACONEXION
HORIZONTAL(A trav6s dela pared)
1-1/2"
(Through Cabinet Bottom) PAREDTRAS[RA
DOOTOS YALAMBRES PARA CONEXION VERTICAL
(A traves de la parte inferior del gabinete)
7"ROUND DUCT
DUCTO REDONDO DE7"
W 00D SH1ZS |
CUI_ASDEMAD_RA
(9513gab]let.s de fondoem potm_do )
ELECTRICAL ACCESS H 0 LE
cab 91etbottom )
ORI_I_D DEACCESO PARA
L0 S CABLES ELECTRIC0 S
_n el_ndo delgab 91_t_
FIG. 9
WALL CAP
TAPADEPARED
PREPARAND0LAUBICACION
DELAINSTALACION
10. Mida y marque Io siguiente (FIG. 7 & 8):
a) Abertura para la Ifnea el@ctrica
E b) Abertura paraelducto 3
11. Peffore cuatro huecos pilotos en las esquinas ya mar-
cadas de la abertura para el ducto come se muestra
y luego corte un abertura con un serrucho sable oun
serrucho para cerradura.
12. Usese una broca de 1-1/4" para perforar una abertura
para la conexi6n electrica en la pared o gabinete.
13. Sostenga al extractor debajo de la parte inferior del
gabinete y trace las ranuras en forma de hueco de
cerradura en la parte inferior del gabinete donde se
instalar_.n las tiras de madera.
14. Atornille cuatro de los tornillos de madera de 7/8" para
montar el extractor en el centro exacto de la parte
estrecha de la ranuras en forma de cerradura que se
marcaron debajo del gabinete. Permita que 3/8" de los
tornillos queden afuera, para que luego pueda instalarse
al extractor en su sitio.
[I STALANDO LOS
i DUCTOS NOTESE
ESTAS INSTRUCClONES SEGUIRAN LOS PLANES
HECHOS EN LA PAGINA 2. COMIENCE EN LA
PARTE EXTERIOR Y TRAIGA EL DUCTO HAClA
EL EXTRACTOR.
PARA EL MEJOR RENDIMIENTO DE SU EXTRAC-
TOR, USE EL CAMINO MAS CORTO DE DUCTOY
UN M[NIMO DE COCOS.
NUNCA DESCARGUE EL AIRE DEL EXTRACTOR
EN EL ESPACIO DE LA BUHARDILLA PORQUE
UNAACUMULACION DE GRASA PODR[A CAUSAR
UN INCENDIO.
USE SOLAMENTE DUCTOS DE METAL (NO USE
DUCTOS DE PLASTICO). ENSAMBLELOS BIEN
DE MANERA QUE EN CASO DE QUE HUBIESE UN
INCENDIO CAUSADO POR GRASA, EL INCENDIO
SE QUEDARA CONTENIDO DENTRO DE LOS
DUCTOS DE METAL.
ES UNA BUENA PRACTICA EL PONER ClNTA EN
TODAS LAS CONEXIONES DEL CUCTO HAClE-
NDOLOS NO SOLAMENTE SEGUROS SI NOTAM-
BIEN A PRUEBA DE ESCAPE DE AIRE.
7
15. Siga las direcciones apropiadas abajo para el tipo de
ductos que este instalando:
CASQUETES DE PARED (FIG. 9)
Use una sierra sable para cortar un hueco ligeramente
m_is grande que el di_.metro del ducto de manera que el
ducto se alinee m_.sf_.cilmente con el extractor. Instale
tiras de sosten en las paredes exteriores que esten
acabadas con superficie exterior de madera, aluminio o
vinilo. Ensamble los ductos y ponga cinta en todas las
uniones. Traiga los ductos de afuera hacia al extractor.
Sujete el casquete de pared a la Qltima secci6n de ducto
y clave el casquete a la pared. Selle alrededor de la ceja
del casquete con un compuesto para rellenar.AsegQrese
que hay suficiente ducto que entra a la cocina de manera
que el ducto sobrepasara y entrar_, dentro el conector
de regulador/ducto por Io menos pot 3/4" cuando este
el ducto instalado.
CASQUETES DEL TECHO
Corte un hueco en el techo m_.s grande que el di_imetro
del ducto de manera que el ducto se alinear_, m_.sfacil-
mente con el extractor. Recorte el tejado (tablillas de
tejado) alrededor de hueco de manera que quepan apre-
tadamente alrededor de casquete cuando este instalado.
Ensamble los ductos y ponga cinta aislante en todas las
uniones.Traiga el ducto hacia abajo, al extractor. Recorte
el ducto paralelo a la inclinaci6n del techo, dejando 3/4"
de ducto que se proyecte mas arriba de techo. Selle
la abertura alrededor de ducto con cemento de techo.
Instale el casquete insertando el filo de atras de la ceja
del casquete debajo de las tablillas del tejado. Selle
alrededor del casquete con cemento de techo y selle
todas las cabezas de clavos y tablillas que fueron cor-
tadas o levantadas.
Asegt]rese que haya suficiente ducto que se proyecte
dentro la cocina de manera que el ducto sobrepase al
conector de regulador/ducto per 3/4" cuando el extractor
este en su sitio.
LJ

INSTALLING THE RANGE
HOOD
16. Bring electrical cable through access hole drilled
in wall or bottom of cabinet. Provide 6" wire leads
and install proper connector for type of cable being
used. Remove lock nut from connector and let pre-
pared cable project through cabinet or wall opening
so it is ready for installation into range hood. (FIG.
10)
17: Position hood in place so that:
a) Electrical line is routed through appropriate
knockout opening. This step will have to be ac-
complished while positioning hood. (FIG. 13)
b) Large part of keyhole mounting slots on hood
fit onto hood mounting screws projecting from
bottom of cabinet. (FIG. 11)
c) Damper/duct connector slides into duct work
in wall or cabinet.
18. Adjust hood so the front of hood is flush with cabinet
front.
19. Tighten the four hood mounting screws securely.
20. Install Iocknut on electrical connector and tighten
securely.
21. Make electrical connection using wire nuts to con-
nect white wire to white, black wire to black. Ground
hood to prepared hole using green ground screw
provided. (FIG. 12)
22. Replace wiring box cover and screw. Make
sure that all wiring is safely contained inside.
NOTE --
For Ductfree Instammations Onmy:
Install both filters. Make sure that ductfree filter
(purchase separately) is next to fan assembly with
blue side next to blade. Aluminum filter should be
facing out.
USE AND CARE
SWITCHES
The fan and light are each controlled by a rocker switch.
The light switch has two positions, "ON" and "OFF.'q-he
fan switch has three positions -"HIGH',' "LOW" and "OFF
("OFF" is the middle position.)
CLEANmNG
Finish Keep your range hood clean using a mild deter-
gent suitable for painted surfaces.
Amurninum Fimters should be cleaned frequently with
a detergent solution to avoid grease build up. They are
also dishwasher safe.
FILTER REMOVAL
Filters on the F40000 series hood are removed by turn-
ing filter clip to the side and lifting filter or filters out. In
ducted version, turn filter retaining clip to one side and
place aluminum filter under embossed retaining tabs on
back of fan housing.Turn filter clip so that the low end of
clip holds single filter firmly in place. (FIG. 13)
In ductfree version, place both aluminum and ductfree
filter under tabs on back of fan housing. Turn filter re-
taining clip so that high end holds both filters firmly in
place. Make sure ductfree filter is next to fan assembly,
with blue side next to fan blade, and aluminum filter is
facing out.
NOTE: Make sure that arrows on filter retaining clip point
toward back and front of hood.
LIGHT BULB REPLACEMENT
Light bulb (not supplied with hood) should be 75 watts
maximum.The lens covering bulb is removed by press-
ing the two extending tabs together until they release
from the retaining slots. (FIG. 14)
FAN ASSEMBLY REMOVAL
Be sure power is disconnected. Remove filters. Re-
move the two screws holding the motor bracket to the
range hood and unplug the fan assembly. Be careful
not to allow fan assembly to drop when the screws are
removed. (FIG. 15).
FiG. lO
CONECTOR
FiG. 12
GREENGROUND SCREW
GROUND WIRE BARE OR
GREENW RE
ALAMBRE DETIERRA
(ALAMBRE DESNDDO 0
VERDE)_
BLACK WIRES
__S!NI osALAMBRESNEGROS
GROUNDING BRACKE" /
STAR LOCKNUT SOSTEN PARA CONEC-
TUERCATRABANTE TAR ATIERRA
EN FORMA DE
ESTRELLA
FiG. 13_
FILTER RETAINING CLiP
GRAMPA RETENTORA
DEL FILTRO
ER
NON-DUCTED FILTER (SOLD SEPARATELY) FILTRO DEALDMINIO
FILTRO QUE NO REQUIERE DUCTO
(VENDIDO SEPARADAMENTE)
FiG. 14
JNSTALANDO EL EXTRACTOR
16. Pase el cableado electrico a traves del hueco de
acceso perforado en la pared o la parte inferior del
gabinete. Suministre alambres de pot Io menos 6" e
instale el conector apropiado para el tipo de cable que
est#, usandose. Quite la tuerca de traba del conector y
deje que el cable preparado se proyecte a traves del
gabinete o abertura de pared de manera que este listo
para instalarse dentro del extractor. (FIG. 10)
17: Posicione al extractor en su sitio de manera que:
a) La Ifnea electrica pase a traves de la abertura de
quitar golpeando. Este paso se puede conseguir
mientras se posiciona el extractor. (FIG. 13)
b) La parte mb.s grande de las ranuras en forma de
hueeo de cerradura en el extractor caben sobre
los tornillos montantes que estan proyect_mdose
de la parte inferior del gabinete. (FIG. 11)
c) El conector para el regulador/ducto se desliza sobre
los ductos en la pared o gabinete.
18. Ajuste el extractor de manera que la parte frontal del
extractor este a ras con la parte frontal del gabinete.
19. Ajuste los cuatro tornillos para madera apret_.ndolos
firmemente.
20.1nstale una tuerca de traba al conector electrico y
aprietelo.
21. Haga la conexi6n electrica usando tuercas de alambre
para conectar el alambre blanco a blanco, negro a negro.
Conecte el extractor a tierra a traves del hueco preparado,
usando el tornillo verde suministrado. (FIG. 12)
22. Ponga la tapa de la caja del cableado y atornfllela.
Asegt3rese que todo el cableado este dentro de la caja.
NOTA
Para inetalaci6n sin ducto eolamente:
Instale ambos filtros. AsegtJrese que el filtro (compra
separado) que no necesita ducto este m_ts cerca del
emsamblaje del ventilador con el lade azul hacia las as-
pas. El filtro de aluminio debe de estar en la parte exterior.
USO Y MANTENIMIENTO
LOS INTERRUPTORES
El abanico y el foco estan controlados individualmente
por un interruptor balancfn. El interruptor del foco tiene dos
posiciones, ENCENDIDO ("ON") y APAGADO ("OFF"). El
interruptor del abanico tiene tres posiciones - ALTA ("HIGH"),
BAJA ("LOW") y APAGADO ("OFF"). (El interrupter para
APAGADO est,. en la posici6n de en medic.)
LIMPIEZA
Acabado. Mantenga el extractor limpio usando un detergente
suave apropiado para superficies pintadas.
Filtros aluminio. Deberian limpiarse frecuentemente en
una soluci6n de detergente para evitar la acumulaci6n de
grasa. Estos pueden ser lavados en la lavadora de platos.
QUITANDO EL FILTRO
Los filtros en los extractores de la serie F40000 se sacan
moviendo la grampa del filtro a un lado y levantando el filtro
o los filtros hacia afuera. En la versien con ductos, de la
vuelta a la grampa retentora del filtro a un lado y ponga el
filtro de aluminio debajo de las uSas resaltadas retentoras
en la parte de atras de bastidor del ventilador o abanico. De
la vuelta a la grampa del filtro de manera que el extremo
de abajo de la grampa, sostiene un solo filtro firmemente
en su sitio. (FIG. 13)
En la versi6n que no requiere ducto ponga ambos, el filtro de
aluminio y el filtro que no requiere ducto bajo las grampas en
la parte de atras del bastidor del ventilador. De la vuelta a los
sostenes retentores de manera que el extreme alto sostiene
ambos filtros firmemente en su sitio. AsegOrese que el filtro
que no requiere ducto este mas cerca al ensamblaje del
ventilador, con el lade azul a lade de las aspas del ventilador,
y el filtro de aluminio quede hacia afuera.
NOTESE: Asegurese que las flechas en el punto donde se
pone las grampa retentoras apunten hacia atrb.s, a la parte
frontal del extractor.
REEMPLAZO DEL BOMBILLO DE LUZ
El bombillo de luz (que no viene con el extractor) deberia de set
de un maximo de 75 vatios. Elvidrio lente que cubre el bombillo
se quita pellizcado los dos sostenes que se extienden, hasta que
se salen de sus ranuras retentoras. (FIG. 14)
COMO QUITAR EL ENSAMBLAJE DELVENTILADOR
Asegurese que la potencia electrica este desconectada.
Quite los filtros. Quite los dos tornillos que sostienen el sosten
del motor al extractor y desenchufe el ensamblaje de venti-
lador.Tenga cuidado que no permita que el ensamblaje del
ventilador se caiga cuando se quiten los tornillos. (FIG. 15)

HOWTOAVOIDACOMMON RANGE-TOP
GREASE FiRE
• Your range hood provides a protective barrier
between the cooking surface and the cabinets.
• Keep fan, filters and grease laden surfaces
CLEAN according to instructions.
• Always turn hood ON when cooking at high heat
to keep the cooking area and the hood cooler.
• Use high heat settings only when necessary.
• Never leave cooking surface unattended. Boil-
over causes smoking and greasy spillovers that
may ignite.
• Always use adequate-sized utensils.
• If preparing flaming foods, such as Cherries
Jubilee, always turn hood ON to HIGH to prevent
a high heat situation which can cause damage
or fire.
HOWTO EXTINGUISH A COMMON RANGE-TOP
GREASE FIRE
. Never pick up a flaming pan. If dropped, flames
can spread quickly.
• DO NOT USE WATER! A violent steam explo-
sion may result. Wet dishcloths or towels are also
dangerous.
• Smother flames with a close fitting lid, cookie
sheet or metal tray.
• Flaming grease can also be extinguished with
baking soda or a multi-purpose dry chemical
extinguisher.
• Turn off surface units - if you can do so without
getting burned.
COMO EVITAR QUE OCURRA UN INCENDIO DEBIDO
ALA GRASA QUE SE ACUMULA EN UN EXTRAC-
TOR COMUN
.Su extractor proporciona una barrera protectora entre
la superficie para cocinar y los gabinetes.
.Mantenga el abanico, los filtros y las superficies donde
se acumula la grasa LIMPIAS conforme a las instruc-
ciones.
.ENCIENDA siempre el extractor cuando este coci-
nando a fuego alto para mantener el area para cocinar
y el extractor limpios.
.Utilice las hornillas de fuego alto solamente cuando
sea necesario.
.No deje las hornillas de la estufa sin atenci6n
cuando este cocinando. El vapor o el aceite
que salpique puede ocasionar un incendio
o acumulaci6n de humo.
.Siempre utilice los utensilios del tamafio adecuado.
.Siesta preparando alimentos flameados, como las
Cerezas a la Jubilee, ENCIENDA siempre el ex-
tractor en ALTO para evitar que el calor pueda causar
algOn da_o oun incendio.
COMO EXTiNGUIR UN INCENDIO EN UN EXTRAC-
TOR COMUN
" No levante nunca una sarten que este en llamas.
Si se le cae, las llamas se pueden extender rapi-
damente.
.iNO UTILICE AGUA PARA APAGARLO! Puede oca-
sionar una explosi6n de vapor. Las toallas de cocina
mojadas tambien son peligrosas.
.Ahogue las llamas con una tapa ajustada ouna
charola.
.Las llamas provocadas por la grasa tambien se
pueden apagar con bicarbonato de sodio oun extin-
guider qufmico.
.Apague Ins hornillas -si puede hacerlo sin quemarse.
BROAN-NUTONEONEYEARLiMiTEDWARRANTY
Broan-NuTonewarrantstotheoriginalconsumerpurchaserofitsproductsthatsuchproductswillbefreefrom
defectsinmatedalsorworkmanshipforaperiodofoneyearfromthedateoforiginalpurchase.TBEREARENO
OTHERWARRANTIES,EXPRESSORiMPLiED,iNCLUDiNG,BUTNOTLIMITEDTO,iMPLiEDWARRANTIES
OFMERCHANTABiLiTYORFITNESSFORAPARTICULARPURPOSE.
Duringthisone-yearperiod,Broan-NuTonew&atitsoption,repairorreplace,withoutcharge,anyproductor
partwhichisfoundtobedefectiveundernormaluseandservice.
THiSWARRANTYDOESNOTEXTENDTOFLUORESCENTLAMPSTARTERS,TUBES,HALOGENANDIN-
CANDESCENTBULBS,FUSES,FILTERS,DUCTS,ROOFCAPS,WALLCAPSANDOTHERACCESSORIESFOR
DUCTING.Thiswarrant,/doesnotcover(a)normalmaintenanceandserviceor(b)anyproductsorparts
whichhavebeensubiecttomisuse,negligence,accident,impropermaintenanceorrepair(otherthanbyBroan-
NuTone),faultyinstallationorinstallationcontrarytorecommendedinstallationindructions.
Thedurationofanyimpliedwarrantyislimitedtotheone-yearperiodasspecifiedfortheexpresswarranty.
Sornestatesdonotallowlimitationonhowlonganirnpliedwarrant,/lasts,sotheabovelimitationmaynot
applytoyou.
BROAN-NUTONE'SOBLiGATiONTOREPAIRORREPLACE,ATBROAN-NUTONE'SOPTION,SHALLBETHE
PURCHASER'SSOLEANDEXCLUSIVEREMEDYUNDERTHiSWARRANTY.BROAN-NUTONESHALLNOTBE
LIABLEFORiNCiDENTAL,CONSEQUENTIALORSPECIALDAMAGESARiSiNGOUTOFORiNCONNECTION
WiTHPRODUCTUSEORPERFORMANCE.Somestatesdonotallowtheexclusionorlimitationofincidentalor
consequentialdamages,sotheabovelimitationorexclusionmaynotapplytoyou.
Thiswarrantygivesyouspecificlegalrights,andyournayalsohaveotherrights,whichvaryfrornstatetostate.
Thiswarrant,/supersedesallpriorwarranties.
Toqualifyforwarrantyservice,youmud(a)notifyBroan-NuToneattheaddressortelephonenumberbelow,(h)
givethemodelnumberandpartidentificationand(c)describethenatureofanydefectintheproductorpart.At
thetimeofrequestingwarrantyservice,youmustpresentevidenceoftheodginalpurchasedate.
Broan-NuToneLLC,926£_LStateStred,Nartford,Wisconsin53027wv_.broan.com800-558-1711
GARANTIABROAN-NUTONELIMITADAPORUNAI_O
Broan-NuTonegarantizaal consumidorcompradororiginaldesusproductosquedichosproductoscarecer_ndedefectos
enmaterialeso enmanodeobrapot unperiodode tina_oa partirde lafechaoriginalde compra.NOEXISTENOTRAS
GARANTIAS,EXPLICITAS0 IMPLICITAS,INCLUYENDO,PERONOLIMITADASA,GARANTIASIMPLICITASDECOMER-
CIALIZACION0 APTITUDPARAUNPROPOSITOPARTICULAR.
Duranteel periododeun afio,y a supropiocriterio,Broan-NuTonereparar_o reernplazar_,sin costoalgunocualquier
productoo piezaques_encuentredefectuosabaiocondicionesnormalesdeservicioy use.
LAPRESENTEGARANTIANOCUBRELOSTUBOSFLUORESCENTESNISUSARRANCADORES,BOMBILLASDEHALOGENO
EINCANDESCENTES,FUSIBLE&FILTROS,CONDUCTOS,TAPONESDETECHO0 PAREDESYDEMASACCESORIOSPARA
CONDUCTOS.Estagarantianocubre(a) rnantenimientoy servicionorrnaleso (b)cualquierproductoo piezasquehayan
sidoutilizadasdeforrnaerr6nea,negligente,quehayancausadotinaccidente,o quehayanside reparadaso mantenidas
inapropiadamente(perotras cornpa_iasqueno seanBroan-NuTone),instalaci6ndefectuosa,o instalaci(_ncontrariaaIns
instruccionesdeinst_'_laci6nrecornendadas.
Laduraci(_ndecualquiergarantiah'nplicitaselimitaaun periodode una_ocomoseespecificaen lagarantiaexpresa.
AIgunosestadosnopermitenlimitacionesencuantoaltiel'npodeexpiraci6ndeunagarantiail'nplicita,pot Ioquela limitaci6n
antesrnencionadapuedeno aplicarsea usted.
LAOBLIGACIONDEBROAN-NUTONEDEREPARAR0 REEMPLAZAR,SIGUIENDOELCRITERIODEBROAN-NUTONE,
DEBERASERELUNICOYEXCLUSIVORECURSOLEGALDELCONPRADORBAJOESTAGARANTIA.BROAN-NUTONENO
SERARESPONSABLEPORDANOSINCIDENTALES,CONSIGUIENTES,0 PORDANOSESPECIALESQUESURJANARAIZ
DELUSO0 DESEMPENODELPRODUCTO.Algunosestadosnoperrnitenla exclusi6no lirnitad6ndedaRosincidentales
o consiguientes,pot IoquelalirnitaciGnantesrnencionadapuedenoapiicarsea usted.
Estagarantiale proporcionaderechoslegalesespecificos,y ustedpuedetarnbi6ntenet otrosderechos,loscualesvarian
deestadoaestado.Estagarantiareemplazatodaslasgarantiasanteriores.
Paracaiificaren lagarantiadeservicio,listeddebe(a)notificara Broan-NuToneaIdomiciiiooaI n_merodetel6fonoque
semencionaabaio,(b) darel n_merodel rnodeioy la identificaciGndela pieza,y (c)describirla naturalezadecualquier
defectoeneIproductoopieza.EneImomentodesoiicitarserviciocubiertoporlagarantia,usteddebedepresentarevidencia
delafechaoriginaldecompra.
Broan-NuToneLLC,926W.StateStreet,Ha_ord,Wisconsin53027 wwv.broan.com 800-558-1711

SERVICE PARTS
F40000 SERIES RANGE HOOD
i 12
15 17
PARTES DE SERVlCIO
SERIE F40000 CAIVIPANA EXTRACTORA
18
Replacement parts
can beordered on our
website at
www.Broan.com 11
16
se pueden pedir en
nuestro website en
www.Broan.com
2
10
KEY NO.
NO. CODIGO
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
PART NO.
NO. PIEZ
98006621
99170245
99270987
99110437
97011217
99020272
99260428
98005568
97012248
97006931
97007696
99420472
99150415
98005221
99100379
97005544
97010709
99090881
99091077
97016970
97016971
97016973
97016970
97016971
97016973
97005678
99091022
99091020
99091021
99091027
R680508
DESCRIPTION DESCRIPCION
Outlet Box Cover
#8 x 3/8 Sheet Metal Screw*
Bulb Holder with Wires
Light Lens
Screw/Nut Kit (Includes 2 - #10-16 x .500 screws and
2 - #10-16 sheet metal nuts)
Fan Blade
#6-32 Locking Nuts* (2 Required)
Motor Mounting Bracket
Motor Assembly (Includes Key Nos. 6, 7, and 8)
Aluminum Filter
NomDucted Filter (purchase separately)
Filter Retainer
#8B x 1/4 Hex Head Sheet Metal Screws* (2 Req.)
Damper Flap
Damper Bushing
Damper Assembly (Includes Key Nos. 13 and 14)
Nameplate (Black)
Nameplate (White)
Nameplate (Biscuit)
2-Speed Motor Switch (Black) (Includes Key No. 18)
2-Speed Motor Switch (White) (Includes Key No. 18)
2-Speed Motor Switch (Biscuit) (Includes Key No. 18)
Cubierta de la caja de la toma de corriente
Tornillos de metal para lamina #8 x 3/8"
Contenedor del bulbo con cableado
Cubierta protectora del foco
Paquete de tomillos/tuercas (incluye 2 tomillos
#10-16 x 0.500 y 2 tuercas de metal de lamina #10-16)
Navajas del abanico
Tuercas #6-32* (se necesitan 2)
Soporte de montura del motor
Conjunto del motor (incluye piezas 6, 7, y 8)
Filtro de aluminio
Filtro que no requiere ducto (vendido separadamente)
Contenedor del filtro
Tornillos de metal de cabeza hexagonal #8B x 1/4" (se necesitan 2)
ProtecciSn del regulador
Forro de metal del regulador
Ensamblado del regulador (incluye piezas 13 y 14)
Rotulo (Negra)
Rotulo (Blanca)
R6tulo (Beige)
Interruptor del motor de 2 velocidades (Negra) (incluye pieza 18)
Interruptor del motor de 2 velocidades (Blanca) (incluye pieza 18)
Interruptor del motor de 2 velocidades (Beige) (incluye pieza 18)
Light Switch (Black) (Includes Key No. 17)
Light Switch (White) (Includes Key No. 17)
Light Switch (Biscuit) (Includes Key No. 17)
Motor Receptacle with Wires
Louver Cover (Black)
Louver Cover (White)
Louver Cover (Almond)
Louver Cover (Biscuit)
7" Round Duct Plate
Interruptor del foco (Negra) (incluye pieza 17)
Interruptor del foco (Blanca) (incluye pieza 17)
Interruptor del foco (Beige) (incluye pieza 17)
Recipiente del motor con cableado
Tapa de la rejillas (Negra)
Tapa de la rejillas (Blanca)
Tapa de la rejillas (Almendra)
Tapa de la rejillas (Beige)
Placa para conducto redondo de 7"
Order service parts by "PART NO." - NOT by "KEY NO."
* Standard Hardware. May be purchased locally. Encargue piezas de servicio por "NO. PIEZA' - NO por "NO CODIGO" * Piezas estAndar. Se pueden comprar Iocalmente.

99043016K
