Broan QS330BL User manual

13 N ALLURE ®QS3 SERIES
RANGE HOOD
ALLU
S3
A GE
®ES
HOO
Page 1
Patent No.:
US D450, 829 S
FOR DOMESTIC
TO REDUCE THE RiSK OF FIRE, ELECTRIC SHOCK, OR iNJURY TO
PERSONS, OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer, ifyou have
questions, contact the manufacturer at the address or telephone number
listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service panel and
lock the service disconnecting means to prevent power from being
switched on accidentally. When the service disconnecting means cannot
be locked, securely fasten a prominent warning device, such as a tag, to
the service panel.
3. Installation work and electrical wiring must be done by a qualified
person(s) in accordance with all applicable codes and standards, includ-
ing fire-rated construction codes and standards.
4. Sufficient air is needed for proper combustion and exhausting of gases
through the flue (chimney) of fuel burning equipment to prevent backdraft-
ing. Follow the heating equipment manufacturer's guideline and safety
standards such as those published by the National Fire Protection As-
sociation (NFPA), and the American Society of Heating, Refrigeration and
Air Conditioning Engineers (ASHRAE), and the local code authorities.
5. When cutting or drilling intowall or ceiling, do not damage electrical wiring
and other hidden utilities.
6. To reduce the risk of fire or electric shock, do not use this range hood
with an additional speed control device.
Z Ducted fans must always be vented to the outdoors.
8. To reduce the risk of fire, use only metal ductwork.
9. Use with approved cord-connection kit only.
10. This unit must be grounded.
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
1. Never leave surface units unattended at high settings. Boifovers cause
smoking and greasy spillovers that may ignite. Heat oils slowly on low or
medium settings.
2. Always turn hood ON when cooking at high heat or when cooking flaming
foods.
3. Clean ventilating fans frequently. Grease should not be allowed to
accumulate on fan or filter.
4. Use proper pan size. Always use cookware appropriate for the size of
the surface element.
TO REDUCE THE RISK OF INJURYTO PERSONS IN THE EVENT OF A
RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING:*
1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray,
then turn off the burner. BE CAREFUL TO PREVENT BURNS. If the
flames do not go out immediately, EVACUATE AND CALL THE FIRE
DEPARTMENT.
2. NEVER PICK UPA FLAMING PAN --You may be burned.
3. DO NOT USE WATER, including wet dishcloths or towels -violent steam
explosion will result.
4. Use an extinguisher ONLY if:
A. You know you have a Class ABC extinguisher and you already know
how to operate it.
B. The fire is small and contained in the area where it started.
C. The fire department is being called.
D. You can fight the fire with your back to an exit.
* Based on "Kitchen Fire Safety Tips" published by NFPA.
COOKING ONLY
CAUTION
1. For indoor use only.
2. For general ventilating use only. Do not use to exhaust hazardous or
explosive materials and vapors.
3. To avoid motor bearing damage and noisy and/or unbalanced impellers,
keep drywall spray, construction dust, etc. off power unit.
4. For best capture of cooking impurities, your range hood should be
mounted so that the top of the hood is 24-30" above the cooking surface.
5. Please read specification label on product for further information and
requirements.
Installer: Leave this manual with
the homeowner.
Homeowner: Operating and
Cleaning information on page 6.
If hood isto be installed Non-Ducted:
Purchase a set of (2) non-ducted filters from your
local distributor or retailer and attach them to the
aluminum mesh filters.
TABLE OF CONTENTS
This manual isdivided into sections as follows:
"PREPARE HOOD LOCATION"
Run ductwork from roof or wall cap, and electrical wiring from service
panel - to installation location
"PREPARE THE HOOD"
Get your hood ready for installation
"CONNECT WIRING"
Make electrical wiring connections to hood
"INSTALL HOOD"
Secure hood to cabinet and ductwork - install bulbs and filters
"OPERATION"
How to use the hood controls
"CLEANING"
Keep your hood in top working condition
"SERVICE PARTS"
Part numbers and exploded view of hood components
"WARRANTY"
One-year limited warranty and how to contact us
- Register your product online at: www.broan.com/register -

B IiiiI ALLURE ®QS3 SERIES
RANGE HOOD
PREPARE HOOD LOCATION Page 2 PREPARE HOOD LOCATION
E]
ROOF CAP 3¼" X 10" or
7" ROUND DUCT
(For vertical
HOUSE WIRING
or Back of hood)
t
24" - 30"ABOVE
COOKINGSURFACE 3¼"X 10" DUCT
(For horizontal discharge)
Determine whether hood will discharge vertically (3W' x 10"
or 7" Round), or horizontally (3W' x 10" only). For vertical or
horizontal discharge, run ductwork between the hood location
and a roof cap or wall cap. For best results, use a minimum
number of transitons and elbows.
El Use for of ductwork and
diagrams, below, placement
proper
electrical cutout in cabinet or wall. For a non-ducted installa-
tion, DO NOT cut a duct access hole.
31A'X 10"
HOOD MOUNTING SCREWS (4) VERTICAL DUCTING
WOOD SHIMS
(recessed-bottom
cabinets only)
1315/16'' (30" hood)
1615/16'' (36" hood) 1315/16'' (30" hood)
1915/16"(42" hood) _ _ 1615/16"(36" hood)
1- CABINET FRONT 1915/16'' (42"hood)
1 1
_1 CABINET BOTTOM
I _--5¼".-, _--5¼':-,.
i,:1 _ VERTICALDUCT .2"
:,1 _" ,I, ACCESS HOLE _ /i(
_i__ 11/, I
t t ELECTRICAL t
ACCESS HOLE
CENTER (in cabinet bottom)
LINE
"11½___LL
WOOD SHIMS j 31A'' X 10" J
(recessed-bottom HORIZONTAL DUCTING
cabinets only) CABINET FRONT
I1/8, , _"
MOUNTING
SCREWS (4)
7" ROUND i
HOOD MOUNTING SCREWS (4) [VERTICAL DUCTING
1315/16 '' (30" hood)
1615/16" (36" hood) 1 315/16" (30" hood)
(42" hood) (36" hood)
f" CABINETFRONT
CABINET l
BOTTOM
ACCESS HOLE ! 0V2"
FOR 7" ROUND
DUCT
WOOD SHIMS _ ELECTRICAL
ACCESS HOLE
(recessed-bottom CENTER (in cabinet bottom)
cabinets only) LINE
Run house wiring between service panel and hood location.
PREPARE THE HOOD
7" ROUND
DUCT PLATE
\
El Remove 7" Round Duct Plate from of hood. Set duct
top
plate aside - with mounting screws.
FILTERS
Remove Filters in Pull down filter
tape holding place. on
tabs or finger holes and lift filters out. Set filters aside.

BNALLURE ®QS3 SERIES
RANGE HOOD
Page 3
PREPARE THE HOOD
TEFLONC°_-COATEDBOTTOM COVER
(Held in place with 2 screws)
ELECTRICAL CABLE CLAMP
PREPARE THE HOOD
El Remove
Teflon_coated
bottom cover
from hood.
Set cover and
mounting screws
aside.
Teflon"is a registered
trademark of DuPont.
[_ Remove
Damper/Duct
Connector
from inside
the hood. Set
connector
aside - with
mounting
screws and
parts bag.
DAM PER/
DUCT
CONNECTOR
El Remove either
top or back
wiring knock-
out and install
approved
Electrical
Cable Clamp.
El Remove Air
Chute - h_ in
place with one
(1) screw.
NOTE: Be care-
ful not to discon-
nect any wires.
El Remove Baffle
from air chute.
AIR CHUTE
BAFFLE BAFFLE
\
Non-Ducted installation - Skip to Step 15.
The following
Steps (6 thru
14) are for
DUCTED
iNSTALLATiON
ONLY.
(3) #8 SCREWS LIGHT
PANEL
E] Rotate baffle. Re-
insert baffle into air
chute (as shown) so
that baffle tabs fit all
the way into slots in
air chute. An audible
"click" will be heard
when fully installed.
This will close off
the air flow through
the non-ducted slots
on top of hood.
SLOTS TABS
El Remove _ht Panel - held in place with (3) #8 screws
and (2) #8 screws. Disconnect light assembly wire harness
(white connector).
E] Re-install air chute, re-connect wire
harness, and replace light panel.
NOTE: Be careful not to trap wires
between support fin and light panel. SUPPORT FIN

BNALLURE ®QS3 SERIES
RANGE HOOD
Page 4
PREPARE THE HOOD PREPARE THE HOOD
TOP RECTANGULAR TAPE TOP/BACK
DUCT KNOCKOUT UP TO 1" EDGE
(Remove for 3 ¼"x 10" SEMI-CIRCULAR SIDE-TO-SIDE
Vertical & for 7"Round DUCT KNOCKOUT ADJUSTMENT \
Discharge) (Remove for 7"Round
"ge)
REAR
RECTANGULAR
DUCT KNOCKOUT
(Remove for 3¼"x 10"
Horizontal Discharge)
El Remove Duct from back of
appropriate Knockout(s_ top or
hood.
TIES
SCREW
METAL STRIP PLATE
Horizontal Discharge Only: Remove the Plate in front of the
horizontal discharge knockout. Cut the Ties, lift plate out, and
discard plate. DO NOT REMOVE the Metal Strip held in place
with two Screws.
PIVOT -
E3
DAMPER/
DUCT
CONNECTOR
(Vertical
discharge
position shown)
3W'x 10" Ducted Discharge Only: Remove _from damper
flap and attach Damper/Duct Connector over knockout
opening with screws removed in Step 4 under "PREPARE
THE HOOD'.' Make su re damper Pivot is nearest to Top/Back
of hood.
7" Round Ducted Discharge Only: Re-install 7" Round Duct
Plate removed in Step #1 under "PREPARE THE HOOD'.'
Install a 7" round damper (purchase separately). Damper
flap must open freely in direction of airflow (away from range
hood).
[_ To accomodate off-center ductwork, the Damper/Duct
Connector can be installed up to 1-inch on either side of
hood center or the 7" Round Duct Plate can be installed
up to W' on either side of hood center. In extreme off-center
installations, one end of the duct connector may need to be trimmed
to clear the electrical cable clamp.
EDGE
[_ Non-Ducted Installations Only: Require a Performance Rinq
to be attached to the blower wheel.
To install ring:
1. Remove the Blower Wheel by rocking it side to side and
applying a slight force to pull wheel from motor. Remove _
Retaining Ring if necessary.
2. Slide the ring onto the Small Diameter End of the wheel
and down to the _ of the wheel.
3. Reassemble wheel to motor. Make sure Tab on wheel fits
into one of the Motor Slots.
4. Push wheel down until it is locked in place.
5. Check that wheel is properly positioned as shown. Press
Sections into place if necessary. Make sure wheel turns
freely.

B N ALLURE ®QS3 SERIES
RANGE HOOD
Page 5
CONNECT WIRING iNSTALL HOOD
WARNING: To reduce the risk of electric shock,
make sure power is switched off at the service
panel. Lock or tag service panel to prevent power
from being switched on accidentally.
HOUSE
WIRING
(120 VAC)
CARDBOARD
to protect
cooktop)
[_ Connect House to hood. Use of
Wiring (120 VAC) apiece
Cardboard to protect the cooktop, if necessary.
GREEN
GROUND
SCREW
El Connect house black to hood black wire, house white to hood
white wire, and house ground under Green Ground Screw.
Securely tighten cable clamp onto house wiring.
53 KEYHOLE (4) MOUNTING SCREW (4)
Hang hood from (4) Mountinq Screws. Slide hood towards
wall until mounting screws are engaged in narrow end of
(4) Keyholes. Tighten mounting screws securely. A long
screwdriver works best.
Replace bottom cover.
DUCT
TAPE
Connect ductwork to hood. Use Duct_ to make joints
secure and air tight.
PAR20,
50W MAX.
HALOGEN
BULB (2)
- or-
R16,
40W MAX.
INCANDESCENT
BULB (2)
El Install PAR20, 50 W Maximum Bulbs
(2) Halogen or (2)
R16, 40 W Maximum Incandescent Bulbs. Purchase bulbs
separately.
CAUTION: Bulbs may be hot! Refer to bulb packaging
for further information.
[_ filters, turn at service and test for
Replace on power panel,
proper operation.

BNALLURE ®QS3 SERIES
RANGE HOOD
NON-DUCTED FILTERS
If hood is to be installed Non-Ducted:
Purchase a set of (2) Non-Ducted Filters from your local
distributor or retailer and attach them to the aluminum mesh
filters.
NOTE: For models that are installed in the non-ducted mode,
the most effective operation is achieved at speeds 1 and
2. These speeds provide the most efficient and quiet
operation during cooking, while maximizing the benefits
of the recirculating filtration system.
OPERATION
Page 6
4. Install new fuse.
5. Re-assemble air chute, light wire harness, bottom panel, and
filters.
6. Turn on power and check hood/control operation.
NOTE:
This hood utilizes an offset blower design to achieve greater
performance and lower sound levels. As a result, you may notice
that cooking impurities are more attracted to one side or appear
to be pulled-in faster than they appear on the opposite side. This
is completely normal. The hood has been designed and tested to
provide good capture of cooking impurities and odors under all
normal cooking conditions regardless of the cooking location on the
cooktop. Please note that cooking on the rear burners will always
result in the best capture results, regardless of the hood design.
....... +
Fan: 4 push button switches. Push any button to select one of the
four fan speeds. Press another button to change fan speed. Push the
same button to turn fan off. A light above each fan button indicates
the fan speed.
Lights: Press "on/off" button and lights will come on at their previ-
ous light level. Press button again to turn lights off. To increase light
level, press the %" button.To reduce light level, press the "-" button.
There are 3 light levels to select.
Delay Off: While fan is running, press the "delay" button to allow the
fan to run for 10 minutes and then turn itself off.
Filter Change Indicator: The light above '_ilter" will come on when
it is time to clean your grease filters or check your non-ducted filters.
After replacing the cleaned, or new filters, press the 'ffilter" button to
turn off the indicator light.
Heat Sentry System: Your range hood is equipped with an ad-
vanced Heat Sentry system.
The advanced Heat Sentry system monitors temperature and au-
tomatically adjust the fan to the appropriate setting.
1) Ifthe fan is on, the Heat Sentry system will increase the fan setting
when the temperature is elevated. If the temperature continues
to rise, the Heat Sentry system will continue to increase the fan
setting until the temperature is stabilized or reduced. The flashing
light above the fan button shows the Heat Sentry system fan set-
ting. Once the temperature has reduced, the Heat Sentry system
will change the fan to the original setting.
2) If the fan is on or off, the Heat Sentry system will automatically
turn the fan on at its highest speed when the temperature is above
normal. When the Heat Sentry system is on, the light above the
fan button B (Boost) will flash on and off. After the temperature
has lowered to normal, the fan will change to the setting prior to
the Heat Sentry turning on.
Fuse: The hood control contains a fuse to protect it from power
surges. Ifthe fuse has opened (blown), the green fan-level indicators
will operate properly when the fan buttons/switches are pressed -but
the fan and lights will not turn on.
The fuse is a 5 x 20 mm, 10Amp, Fast-Acting, 125V (rain.). Common
manufacturer and part numbers are: Littlefuse, 217010; Bussmann,
GMA10A; Wickmann, 1942100. Radio Shack, Digikey (1-800-344-
4539), and most electronic supply stores have them in stock.
To replace the fuse:
1. Disconnect power at service entrance.
2. Remove filters, bottom panel, light wire harness, and air chute.
3. Remove and inspect fuse. If it is not open (blown), additional
diagnostics need to be done.
CLEANING
_ARNING: To reduce the risk of electric shock,
disconnect from power supply before cleaning.
Aluminum mesh filters: Clean frequently using hot water and a
mild detergent. Filters are dishwasher safe.
Charcoal filters: Clean filter surfaces frequently with a damp cloth
and a mild detergent. DO NOT immerse filters in water or put in dish-
washer. The special "Clean Sense" feature indicates when the filter
is to be replaced.The dotted lines on the indicator strip will change
to solid wide lines when it is time to change the filter. The "Clean
Sense" feature works best when facing toward the cooking surface.
To clean hood: Remove filters. Use a damp cloth and a mild deter-
gent to wipe all grease-laden surfaces. Do not use abrasive cloth,
steel wool pads, or scouring powder on the TeflonQcoated bottom
cover or on any painted surface. Use care when cleaning blower
wheel - it must not become bent or misaligned. DO NOT ALLOW
WATER TO ENTER MOTOR. Make sure all surfaces are completely
dry before re-installing filters and restoring power.
Motor is permanently lubricated. Do not oil or disassemble motor.
Teflon is a registered trademark of DuPont.

B N ALLURE ®QS3 SERIES
RANGE HOOD
Page 7
SERVICE PARTS
KEYNO. PARTNO.
1 R680508
2 R740013
3 R602017
4 R334126
5 R501031
6 R627505
R627506
R627507
R627529
7 R169011
R169012
R169013
R169014
8 R601535
9 R602534
10 R602533
11 R680505
12 R680507
13 Rl11653
14 R401647
15 R401646
16 R601536
17 R651973
18 R169009
19 R520133
20 R531068
21 R607215
22 Rl11630
23 R7201731
R7201751
R7201771
R7201732
R7201752
R7201772
R7201734
R7201754
R7201774
R7201735
R7201755
R7201775
R720174
R720176
R720178
24 R607660
25 *
26 R169016
27 R680512
R680521
R680528
28 R501035
29 99010305
99010306
99010307
30 R730111
** 99010308
** 99010309
** 99010310
** Rl11668
** R564074
DESCRIPTION
7" RoundDuctPlate(includes hardware)
Damper/DuctConnector(includes hardware)
Screw,#8-18x _AHex* (2 in package)
Motor Capacitor(includeswire nuts & hardware)
IsolationTransformer
Nameplate,White
Nameplate,Almond
Nameplate,Black
Nameplate,Biscuit
ControlPanel,White(includesKeyNo.6& hardware)
ControlPanel,Almond(includesKeyNo.6& hardware)
ControlPanel,Black(includesKeyNo.6 & hardware)
ControlPanel,Biscuit(includesKeyNo.6 & hardware)
Screwfor Plastic,#6 x ½FiatHd. (3 in package)
Screw,#8-18x 3/8 (2 in package)
GroundScrew
Scroll Cover,Outlet (includeshardware)
Scroll Cover,Front (includeshardware)
ControlAssembly(includesKeyNos.6,7& hardware)
AirChuteAssembly(includesKeyNo.15& hardware)
Baffle
Screw,MetricM4 x 6mm (4 in package)
Motor Hate (Includes KeyNo. 18)
Motor PlateMounting Kit (3 of eachpart)
Motor (includes KeyNo. 16)
BlowerWheel(includes KeyNo.21)
RetainingRing
LampSocket Assembly
Light Panel,30 in. White
Light Panel,36 in. White
Light Panel,42 in. White
Light Panel,30 in. Almond
Light Panel,36 in. Almond
Light Panel,42 in. Almond
Light Panel,30 in. Black
Light Panel,36 in. Black
Light Panel,42 in. Black
Light Panel,30 in. Biscuit
Light Panel,36 in. Biscuit
Light Panel,42 in. Biscuit
Light Panel,30 in. Stainless
Light Panel,36 in. Stainless
Light Panel,42 in. Stainless
HolePlug(1 req.)
Pop Rivet, .125D(3 req.)
FilterSpring Kit
Bottom Cover,30 in. (includes KeyNos.9, 25, & 26)
Bottom Cover,36 in. (includes KeyNos.9, 25, & 26)
Bottom Cover,42 in. (includes KeyNos.9, 25, & 26)
Autotransformer(includes hardware)
Aluminum Mesh Filter,30 in. (2 in package)
Aluminum Mesh Filter,36 in. (2 in package)
Aluminum Mesh Filter,42 in. (2 in package)
Non-DuctedBlowerWheelAssembly
(includes KeyNos. 20 & 21)
Non-ductedFilterKit,30 in.
Non-ductedFilterKit,36 in.
Non-ductedFilterKit,42 in.
WireHarness
ControlFuse,10-Amp
/
9
10
13
L
9
19 1 27
_21 b_ 3O I
I
\25
26
29
Replacement parts
can now be ordered
on our website.
Please visit us at
www.Broan.com
Orderreplacementpartsby PARTNO.- not by KEYNO.
* Standardhardware- may bepurchasedlocally.
** Notillustrated - purchaseseparately.

BNALLURE ®QS3 SERIES
RANGE HOOD
Page 8
WARRANTY
BROAN-NUTONE ONE YEAR LIMITED WARRANTY
Broan-NuTone warrants to the original consumer purchaser of its products that such products will be free from defects in materials or
workmanship for a period of one year from the date of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED,
INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
During this one-year period, Broan-NuTone will, at its option, repair or replace, without charge, any product or part which is found to be
defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND INCANDESCENT BULBS,
FUSES, FILTERS, DUCTS, ROOF CAPS, WALL CAPS AND OTHER ACCESSORIES FOR DUCTING. This warranty does not cover
(a) normal maintenance and service or (b) any products or parts which have been subject to misuse, negligence, accident, improper
maintenance or repair (other than by Broan-NuTone), faulty installation or installation contrary to recommended installation instructions.
The duration of an implied warranty is limited to the one-year period as specified for the express warranty. Some states do not allow
limitation on how long an implied warranty lasts, so the above limitation may not apply to you.
BROAN-NUTONE'S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE'S OPTION, SHALL BE THE PURCHASER'S SOLE
AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUEN-
TIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR PERFORMANCE. Some states do
not allow the exclusion or limitation of incidental or consequential damages, so the above limitation may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty supersedes
all prior warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone at the address or telephone number below, (b) give the model number
and part identification and (c) describe the nature of any defect in the product or part. At the time of requesting warranty service, you
must present evidence of the original purchase date.
Broan-NuTone LLC, 926 West State Street, Hartford, Wisconsin 53027 www.broan.com 800-558-1711
626982G

B N CAMPANA EXTRACTORA
SERIE QS3 ALLURE ®
CA A9
EXTRACTO
E $3 ALLU ® teot
US D450, 829 S
PARA COCINAR
ADVERTENCIA
DOMESTICO SOLAMENTE.
PRECAUCION
PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUE ELECTRICO, O
LESION A PERSONAS, PROCURE LO SIGUIENTE:
1. Utilice esta unidad s61oen la manera prescrita pot el fabricante. Si tiene
usted alguna pregunta, comuniquese con el fabricante a la direcci6n o
el tel6fono indicados en la garantia.
2. Antes de efectuar algun servicio o limpieza, se debe desconectar la
corriente el6ctrica en el armario de circuitos y asegurarlo con Ilave para
evitar que la corriente sea conectada accidentalmente. Cuando no se
puedan inmovilizar los medios de desconexi6n de servicio, pegue con
seguridad un dispositivo de advertencia prominente, tal como una eti-
queta, en el tablero de servicio.
3. Todo trabajo de instalaciSn y cableado el6ctrico debe set realizado pot
personal calificado y de acuerdo con todos los c6digos y normas perti-
nentes, induyendo los cSdigos y normas relacionados con construcci6n
dasificada para incendio.
4. Aire suficiente es necesario para facilitar la combusti6n adecuada y la
salida apropiada de gases pot la chimenea de la unidad y para evitar cor-
rientes de aire invertidas. Siga las instrucciones y medidas de seguridad
del fabricante del equipo y de las sociedades profesionales de equipos
de calentadores y los reglamentos de seguridad locales.
5. A cortar o perforar la pared o el techo, no da_e el cableado el6ctrico u
otros servicios publicos ocultos a la vista.
6. Para reducir el riesgo de incendio o de descarga el6ctrica, no utilice este
ventilador con ningun dispositivo de una control de velocidad de estado
s61ido adicional.
Z Los abanicos con ducto deberb_n siempre tenet una salida hacia el
exterior.
8. Para reducir el riesgo de incendio, use s61o ductos de metal.
9. Uso con el kit aprobado della conexi6n de la cuerda solamente.
10. Esta unidad se debe instalar con tierra efectiva.
PARA REDUCIR EL RIESGO DE INCENDIO DEBIDO A GRASA ACUMU-
LADA EN LAS HORNILLAS:
1. Nunca deje sin atender las unidades de superficie cuando tengan ajustes
altos. Los reboses pueden provocar humo y derrames grasosos que
se pueden incendiar. Caliente lentamente el aceite en un ajuste bajo o
medio.
2. Siempre ENCIENDA la campana cuando cocine con alta temperatura o
cuando cocine alimentos que se puedan incendiar.
3. Limpie con frecuencia los ventiladores. No debe permitir que la grasa se
acumule en el ventilador ni en el filtro.
4. Utilice un sarten de tama_o adecuado. Siempre utilice el utensilio ade-
cuado al tama_o del elemento de superficie.
PARA REDUCIR EL RIESGO DE LESION A PERSONAS RESULTADO DE
UN INCENDIO DEBIDO A GRASA ACUMULADA EN LAS HORNILLAS,
PROCURE LO SIGUIENTE:*
1. AHOGUE LAS LLAMAS con una tapa ajustada o charola de metal,
despues apague la hornilla. TENGA CUIDADO A FIN DE EVlTAR QUE-
MADURAS. Si las llamas no se apagan de inmediato, EVACUE Y AVlSE
A LOS BOMBEROS.
2. NO LEVANTE NUNCA UNA SARTEN QUE ESTE EN LLAMAS -Usted
se podrb_quemar.
3. NO UTILICE AGUA, incluyendo toallas de cocina mojadas -puede
resultar una explosi6n de vapor violenta.
4. Utilice un extinguidor SOLAMENTE si:
A. Usted sabe que tiene un extinguidor de clas ABC y Io sabe utilizar.
B. El incendio es peque_o y contenido dentro del b_readonde se inici6.
C. Los bomberos han sido avisados.
D. Usted puede combatir el incendio con una salida a su espalda.
* Basado en las recomendaciones para "Segu ridad en la Cocina" publicadas
pot la NFPA de los EEUU.
1. Para el uso de interior solamente.
2. Solamente para uso general de ventilaci6n. No utilice para descargar
materiales o vapores riesgosos o explosivos.
3. Para evitar da_os al motor y evitar que las navajas del abanico emitan
mucho ruido o esten fuera de balance, mantenga el motor libre de pelusa,
polvo, etc.
4. Para obtener mejores resultados en la captura de los vapores de la
estufa, el parte superior del extractor debe montarse a entre 45.7 a 60.9
cm sobre las hornillas de la estufa.
5. Pot favor lea la etiqueta con las especificaciones del equipo para otros
requisitos y mayor informaci6n.
Ala persona que realiza la instalaci6n:
Deje este manual con el dueSo de la casa.
AI dueSo de la casa: Las instrucciones de
operaci6n ylimpieza se encuentran en la
p_gina 14.
Si la campana se va a instalar en un sistema sin conductos:
Compre un juego de (2) filtros para sistemas sin
conductos en la tienda distribuidora o minorista de su
Iocalidad y con6ctelos en los filtros de malla de aluminio.
CONTENIDO
Este manual se divide en las siguientes secciones:
"PREPARACION DEL LUGAR DONDE SE VA A INSTALAR LA
CAMPANA"
Tienda de los conductos desde el techo o la tapa de pared, y haga
la conexi6n el6ctrica desde el panel de servicio hasta el sitio de la
instalaci6n.
"PREPARACION DE LA CAMPANA"
Prepare la campana para su instalaci6n
"CONEXION ELC:CTRICA"
Haga las conexiones el6ctricas hacia la campana
"INSTALACION DE LA CAMPANA"
Asegure la campana en el gabinete yen el sistema de conductos.
Instale focos y filtros.
"OPERACION"
C6mo usar los controles de la campana
"LiMPIEZA"
Mantenga su campana en condiciones 6ptimas de funcionamiento
"PIEZAS DE REPUESTO"
Numero de las piezas y vista ampliada de los componentes de la
campana
"GARANTJA"
Garantia limitada de un aSo y c6mo comunicarse con nosotros
- Registre su producto en linea en: www.broan.com/register -

BNCAMPANA EXTRACTORA
SERIE QS3 ALLURE ®
PREPARACION DEL LUGAR DONDE
SE VA AINSTALAR LA CAMPANA
TAPA DE TECHO CONDUCTO DE
8,3 cm x 25,4 cm O
REDONDO DE 17,8 cm
/ (para descarga vertical)
CABLEADO ELECTRICO
DOMESTICO (Parte superior
la campana)
t CONDUCTO DE
De 45,7 cm a 60,9 cm 8,3 cm x 25,4 cm
SOBRE LA SUPERFICIE (para descarga
PARA COCINAR horizontal)
El descarga campana va a set [conducto
Determine si la de la vertical
de 8.3 cm x 25.4 cm (3 W'x 10") o conducto redondo de 17.8 cm
(7")], horizontal [s61o conducto de 8.3 cm x 25.4 cm (3 1A"x 10")] o
si es un sistema sin conductos. En el caso de descarga vertical u
horizontal, tienda los conductos entre el lugar donde va a instalar
la campana y la tapa de techo o la tapa de pared. Para obtener
los mejores resultados, utilice el nQmero minimo de transiciones
y codos.
UtiNce los colocar adecuadamente los
siguientes diagramas para
conductos y hacer el corte exacto para la conexi6n el6ctrica en
el gabinete o en la pared. En el caso de aquellas instalaciones
en sistemas sin conductos, NO haga ningQn orificio de acceso
para el conducto.
[SISTEMA VERTICALDECONDUCTOSDE8.3 cmx 25.4 cm (31A" x 10") 1
TORNILLOS PARA EL MONTAJE DE LA CAMPANA (4)
35,4cm (campana de 76,2 cm) 35,4cm (campana de 76,2 cm
J,3,0cm (campana de 91,4 cm)_._43,0 CiTI (campana de 91,4 cm
CiTI (campana de 106,7 cm)/50,6 CiTI (campana de 106,7 cm
FRENTE DEL GABINETE
_= 19,1 cm=._
_IDO DEL GABINETE
_-13,3cm._ ,,-13,3cnl-_ 5 cm
| DELCONDUCTOHORIZONTALI _
cm_f--'--
f , \
CUNAS DE MADERA
(s61o gabinetes de
rondo empotrado)
m
#
t ORIFICIO DE ACCESO PARA
LiNEA LOS CABLES ELE_CTRICOS
CENTRAL (en el rondo del gabinete)
P_gina 10
PREPARACI6N DEL LUGAR DONDE
SE VA A INSTALAR LA CAMPANA
<
CUNAS DE MADERA
(s61o gabinetes de
fondo empotrado)
i SISTEMA VERTICAL DE CONDUCTOS i
REDONDOS DE17.8 CM
43,0cm (carnpana de 91,4 crn)j 43,0 cm (carnpana de 91,4 crn).
50,6 ca (carnpana de 106.7 cn_150,6 cm (carnpana de 106,7 crni
i {'-FRENTEDELGA_INET_tl
GAB,NE,EFr' / i]] [
/
_TOES°u_tOE_O,_.c_St ± 5Cm i 26,7om
\ REDONDO BE X DE DIA.Jl 2 7 cm
om f
LINEA ORIFICIO DE ACCESO PARA
CENTRAL LOS CABLES ELECTRICOS
(en el fondo del gabinete)
[_ las conexiones del cableado dom6stico entre el de
Haga panel
servicio y el lugar donde va a instalar la campana.
PREPARACION DE LA CAMPANA
PLACA DEL CONDUCTO
REDONDO DE 17.8 CM (7")
%
Quite la del conducto redondo de 17.8 de la
placa cm (7") parte
superior de la campana. Col6quela aparte, con los tornillos de
montaje.
ISISTEMA HORIZONTALDE CONOUCTOSDE 8,3 cm x 25.4 cm (3 W' x 10") I
I
i
CUNAS DE MADERA
(s61o gabinetes de fondo empotrado)
FRENTE DEL GABINETE 1,9 cm I
f 9,50_I _o_0_2o7__ITc-x I
FOND0 DEL_L ......................
35,4 cm (campana _, 35,4 cm (_ampana tie 76,2 cm).J 7
43,0 cm (campana de 91,4 _1) I 43,0 cm (campana de 91,4 cm) I /
50,6 cm (campana de 106,7 cm) I 50,6 cm (campana de 106,7 cm) /
t ORIFICIODEACCESO
L|NEA PARALOSCABLES
CENTRAL ELECTRICOS(en la pared)
TORNILLOS PARA
EL MONTAJE DE
LA CAMPANA (4)
FILTROS
Quite la cinta que sujeta los filtros en su lugar. Hale hacia abajo
sujetando las aletas del filtro o las cavidades para los dedos y
saque los filtros. Coloque los filtros a un lado.

g N CAM PANA EXTRACTO RA
SERIE QS3 ALLURE ®
P_gina 11
PREPARACIONDELACAIViPANA PREPARACIONDELACAIViPANA
[_ Quite la Cubi=
erta inferior
recubierta de
Tefl6n ®_de
la campana.
Coloque a
un lado la
cubierta y los
tornillos de
montaje.
Teflon es una mama
comercial registrada
de DuPont.
El Quite el
conector del
_ulador de
ti ro/co nector
del interior de
la campana.
Ponga aparte
el conector,
con los tornil-
los de montaje
y la bolsa de
piezas.
CONECTOR
REGULADOR DE
TIRO/CONDUCTO
El Quite el
agujero ciego
para los
cables el_c-
tricos, ya sea
el superior o
el posterior,
e instale una
cable el6ctri=
co aprobada.
CUBIERTA INFERIOR RECUBIERTA DE
TEFLON _ (Se encuentra fija con 2 tornillos)
GRAPA DEL CABLE ELECTRICO
Para instalaciones sin conducto, pase a un
paso 15.
Los siguientes
pasos (de[ 6 al
14) son SOLO
PARA IN-
STALACIONES
CON
CONDUCTO.
PANEL DE
(3) #8TORNILLOS ILUMINACION
El Quite el panel de iluminaci6n - fijado con (3) #8 tornillos
y (2) #8 tornillos. Desconecte el juego del arn6s del alam-
bre (conectador blanco).
El Quite el con=
ducto para aire
- fijado con un
(1) tornillo.
NOTA: Tenga
cuidado de no
desconectar
ning0n cable.
CONDUCTO
PARA AIRE
[_ uite el deflec=
tot del conducto
para aire.
DEFLECTOR
rq
DEFLECTOR
Gire el deflec-
tor. Vuelva
a insertar el
deflector en '_
el conducto
para aire de
manera (seg0n Io dem-
ostrado) que las aletas
entren totalmente en las
ranuras del conducto RANURAS
para aire. Un "tecleo"
audible sera oido
cuando esta insta-
lado completamente.
Esto se cerrara del
aire atraviesa las
ranuras sin conduc-
tos encima de la
campana.
ALETAS
El Reinstale el
conducto para
aire, vuelva al
conectar el arn6s del alambre, y
substituya el panel de iluminaci6n.
NOTA: Tenga cuidado de que ninguno ALETA DE APOYO
de los cables quede atrapado entre la aleta de apoyo y el
panel de iluminaci6n.

BNCAM PANA EXTRACTORA
SERIE QS3 ALLURE ®
P_gina 12
PREPARACIONDELACAMPANA PREPARACIONDELACAMPANA
AGUJERO CiEGO SUPERIOR DEL
CONDUCTO RECTANGULAR
(Quite en el caso de descargas verti-
cales de 8.3 cm x 25.4 cm
(3 X"x 10") o gas
con conductos
redondos de
17.8 cm (7")
AGUJERO CIEGO
PARA CONDUCTO SEMi-
CIRCULAR
(Quite en el caso de
descargas con conductos
redondos de 17`8 cm (7")
AJUSTE CINTA BORDE SUPERIOR/
LATERAL POSTERIOR
HASTA DE
2.5 CM
AGUJERO CiEGO
POSTERIOR DEL
CONDUCTO
GULAR
(Quite en el caso de
descargas horizontales
de 8.3 cm x 25.4 cm
(3 ¼"x 10")
El _ujeros ciegos para
Quite los conduotos
apropiados de la parte superior o de la parte posterior de la
campana.
SUJETADORES
TORNILLO
CINTA DE METAL PLACA
S61o para descarga horizontal: Quite la lapJAgAque se
encuentra enfrente del agujero ciego para la descarga
horizontal. Corte los suietadores, levante la placa, saquela
y des6chela. NO QUITE la cinta de metal que esta sujeta
con dos tornillos.
PiVOTE
El
CONECTOR
DEL
REGULADOR DE
TI RO/CONDUCTO
(Se muestra la posicidn
de descarga vertical.)
S61o para descargas con conductos de 8.3 cm x 25.4 cm (3
W' x 10"): Quite la cinta de la aleta del regulador de tiro y
coloque el _ulador de tiro/conector del conducto sobre
la abertura del agujero cieg.o, con los tornillos que quit6 en el
paso 4 bajo "PREPARACION DE LA CAMPANA' Aseg0rese
de que el pivote del regulador de tiro quede Io m&s cerca
posible del borde superior/posterior de la campana.
[_ S61o descargas con conducto redondo de 17.8cm (7"):
para
Vuelva a instalar la placa del conducto redondo de 17.8
cm _ que quit6 en el paso 1 bajo "PREPARACION DE
LA CAMPANA' Instale un regulador de tiro redondo de 7" (se
compra por separado). La aleta del regulador se debe abrir
libremente en direcci6n del flujo de aire (en sentido contrario
a la campana de la estufa).
Para acomodar los conductos descentrados, el conector del
regulador de tiro/conducto se pueden instalara una distancia
hastade2.5 cm (1")desdeel centro dela campana haciacualquier lado o la
placadelconductoredondode 17.8cm(7")se puedeninstalaraunadistancia
hastade 1.3cm(W') desdeel centrode lacampana haciacualquierlado.En
instalacionesexcentricasextremas,unextremodelconectorde reguladorde
conducto puedenecesitarset cortado al claro la grapapara cable el@trbo.
RANURAS
DEL MOTOR
Lasinstalacionesdon sistemas sin conductos solamente: Requiren
que seconecte unanillo de rendimiento en la ruedadel soplador.
Para instalar el anillo:
1. Saque la rueda del soplador movi6ndola de lado a lado y aplicnado
una fuerza leve para separar la rueda del motor. Quite el anillo de
retenci6n, en caso de necesidad.
2. Deslice el anillo dentro del extremo de di_metro peque_o de la
rueda y hacia abajo, hacia el horde de retenci6n de la rueda.
3. Vuelva montar la rueda en el motor.AsegQresede que la aleta de la
rueda quede dentro de una de las ranuras del motor.
4. Empuje la rueda hacia abajo hasta que quede fija en su lugar.
5. Verifiqueque la redaest_ colocada adecuadamente, como se mustra.
Presione las secciones en su lagar, si es necesario. AsugQrese de
que la rueda gire libremente.

B N CAIVIPANA EXTRACTORA
SERIE QS3 ALLURE ®
CONEXION ELE.CTRICA P4gina 13 INSTALACION DE LA CAMPANA
ADVERTENCIA: Para reducir el riesgo de descar-
gas ei_ctricas, aseg_rese de apagar el interruptor
de alimentaci6n el_ctrica en el panel de servicio.
BIoquee o rotule el panel de servicio para evitar
que alguien conecte accidentalmente la energia
el_ctrica.
CABLEADO
DOMESTICO
(120 VCA)
CARTON
(Para proteger
la superficie de
la estufa.)
ORIFICIO TIPO BACALLAVE (4)
El
Ca
TORNILLO DE MONTAJE (4)
Cuelgue la campana de los (4) tornillos de montaje (que se
encuentran en la bolsa de piezas). Deslice la campana hacia
la pared hasta que los tomillos de montaje queden conectados
en el extremo angosto de los (4) orificios tipo bocailave.
Apriete fijamente los tornillos de montaje. Un destornillador
largo funciona mejor.
Vuelva a colocar la cubierta inferior.
[_ Haga la conexi6n el6cttica del suministto dom6stico (120
VCA) en la campana. Si es necesario, use un pedazo de
cart6n para proteger la superficie de la estufa.
TORNILLO
VERDE DE
CO-
NEXION
ATIERRA
CINTA
PARA
CON-
DUCTOS
[-_ Conecte el sistema de conductos la Use cinta
en campana.
para conductos para fijar y sellar las uniones.
DE HALOGE-
NO
PAR20,
50W MAX. (2)
- O -
R16, 40W MAX.
BULBOS
INCANDESCENTES
(2)
El Conecte el cable negro del suministro dom6stico con el cable
negro de la campana, el cable blanco del suministro dom6stico
con el cable blanco de la campana y la conexi6n a tierra del
suministro dom6stico debajo del tornillo verde de conexi6n
a tierra. Apriete fijamente una grapa para cable el6ctrico a
cableado dom6stico. El Instale (2) focos de hai6geno PAR20, de 50 W mb,ximo o (2)
R16 bulbos incandescentes del maximo de 40W. Compre
los bulbos por separado.
PRECAUCION: iLos bulbos pueden set caJientest
Refiera a la empaqueta del bulbo para la informaci6n
adicionaL
El Vuelva colocar los filtros, conecte la el de
aenergia en panel
servicio, y revise el funcionamiento adecuado de la campana.

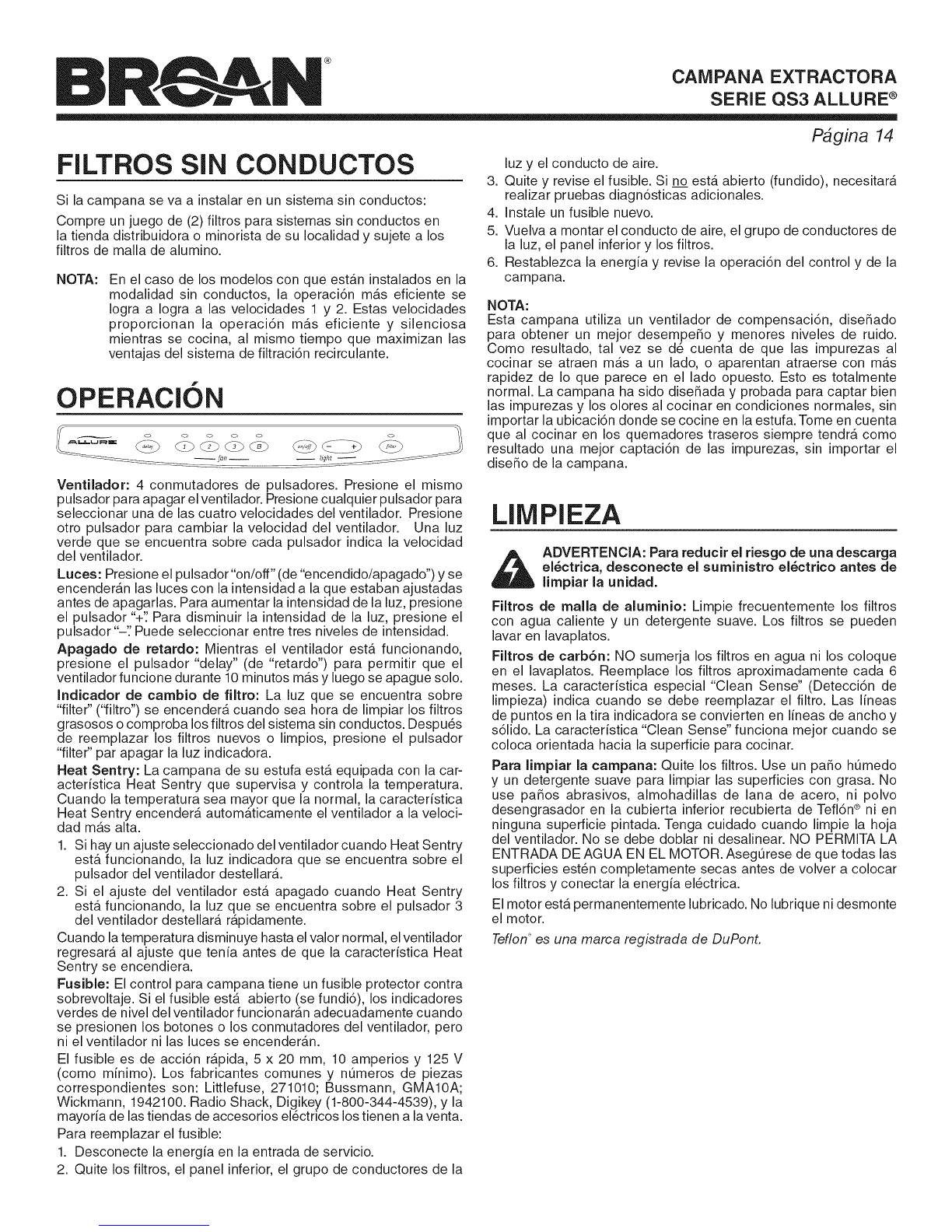

BNCAM PANA EXTRACTORA
SERIE QS3 ALLURE ®
P4gina 14
FILTROS SIN CONDUCTOS
Si la campana se va a instalar en un sistema sin conductos:
Compre un juego de (2) filtros para sistemas sin conductos en
la tienda distribuidora o minorista de su Iocalidad y sujete a los
filtros de malla de alumino.
NOTA: En el caso de los modelos con que estb,n instalados en la
modalidad sin conductos, la operaci6n mas eficiente se
Iogra a Iogra alas velocidades 1 y 2. Estas velocidades
proporcionan la operaci6n mas eficiente y silenciosa
mientras se cocina, al mismo tiempo que maximizan las
ventajas del sistema de filtraci6n recirculante.
OPERAClON
Ventilador: 4 conmutadores de pulsadores. Presione el mismo
pulsador para apagar el ventilador. Presione cualquier pulsador para
seleccionar una de las cuatro velocidades del ventilador. Presione
otro pulsador para cambiar la velocidad del ventilador. Una luz
verde que se encuentra sobre cada pulsador indica la velocidad
del ventilador.
Luces: Presione el pulsador"on/off" (de "encendido/apagado") y se
encenderb, n las luces con la intensidad a la que estaban ajustadas
antes de apagarlas. Para aumentar la intensidad de la luz, presione
el pulsador "+'_Para disminuir la intensidad de la luz, presione el
pulsador "-'_Puede seleccionar entre tres niveles de intensidad.
Apagado de retardo: Mientras el ventilador esta funcionando,
presione el pulsador "delay" (de "retardo") para permitir que el
ventilador funcione durante 10 minutos mas y luego se apague solo.
Indicador de cambio de filtro: La luz que se encuentra sobre
"filter" ('ffiltro") se encendera cuando sea hora de limpiar los filtros
grasosos o comproba los filtros del sistema sin conductos. Despu6s
de reemplazar los filtros nuevos o limpios, presione el pulsador
"filter" par apagar la luz indicadora.
Heat Sentry: La campana de su estufa estb, equipada con la car-
acteristica Heat Sentry que supervisa y controla la temperatura.
Cuando la temperatura sea mayor que la normal, la caracteristica
Heat Sentry encendera automaticamente el ventilador a la veloci-
dad mb,s alta.
1. Si hay un ajuste seleccionado del ventilador cuando Heat Sentry
esta funcionando, la luz indicadora que se encuentra sobre el
pulsador del ventilador destellara.
2. Si el ajuste del ventilador esta apagado cuando Heat Sentry
esta funcionando, la luz que se encuentra sobre el pulsador 3
del ventilador destellara rapidamente.
Cuando la temperatura disminuye hasta el valor normal, elventilador
regresara al ajuste que tenia antes de que la caracteristica Heat
Sentry se encendiera.
Fusible: El control para campana tiene un fusible protector contra
sobrevoltaje. Si el fusible esta abierto (se fundi6), los indicadores
verdes de nivel del ventilador funcionaran adecuadamente cuando
se presionen los botones o los conmutadores del ventilador, pero
ni el ventilador ni las luces se encenderan.
El fusible es de acci6n rapida, 5 x 20 mm, 10 amperios y 125 V
(como minimo). Los fabricantes comunes y nOmeros de piezas
correspondientes son: Littlefuse, 271010; Bussmann, GMA10A;
Wickmann, 1942100. Radio Shack, Digikey (1-800-344-4539), y la
mayoria de las tiendas de accesorios el6ctricos los tienen a la venta.
Para reemplazar el fusible:
1. Desconecte la energia en la entrada de servicio.
2. Quite los filtros, el panel inferior, el grupo de conductores de la
luz y el conducto de aire.
3. Quite y revise el fusible. Si n__oesta abierto (fundido), necesitar_.
realizar pruebas diagn6sticas adicionales.
4. Instale un fusible nuevo.
5. Vuelva a montar el conducto de aire, el grupo de conductores de
la luz, el panel inferior y los filtros.
6. Restablezca la energia y revise la operaci6n del control y de la
campana.
NOTA:
Esta campana utiliza un ventilador de compensaci6n, diseSado
para obtener un mejor desempeSo y menores niveles de ruido.
Como resultado, tal vez se d6 cuenta de que las impurezas al
cocinar se atraen mb,s a un lado, o aparentan atraerse con mb,s
rapidez de Io que parece en el lado opuesto. Esto es totalmente
normal. La campana ha sido diseSada y probada para captar bien
las impurezas y los olores al cocinar en condiciones normales, sin
importar la ubicaci6n donde se cocine en la estufa.Tome en cuenta
que al cocinar en los quemadores traseros siempre tendra como
resultado una mejor captaci6n de las impurezas, sin importar el
diseSo de la campana.
LIMPIEZA
_ ADVERTENCJA: Para reducir el riesgo de una descarga
el6ctrica, desconecte el suministro el6ctrico antes de
limpiar la unidad.
Filtros de malla de aluminio: Limpie frecuentemente los filtros
con agua caliente y un detergente suave. Los filtros se pueden
lavar en lavaplatos.
Filtros de carb6n: NO sumerja los filtros en agua ni los coloque
en el lavaplatos. Reemplace los filtros aproximadamente cada 6
meses. La caracteristica especial "Clean Sense" (Detecci6n de
limpieza) indica cuando se debe reemplazar el filtro. Las lineas
de puntos en la tira indicadora se convierten en lineas de ancho y
s61ido. La caracteristica "Clean Sense" funciona mejor cuando se
coloca orientada hacia la superficie para cocinar.
Para limpiar la campana: Quite los filtros. Use un paso hOmedo
y un detergente suave para limpiar las superficies con grasa. No
use paSos abrasivos, almohadillas de lana de acero, ni polvo
desengrasador en la cubierta inferior recubierta de Tefl6n c_ni en
ninguna superficie pintada. Tenga cuidado cuando limpie la hoja
del ventilador. No se debe doblar ni desalinear. NO PERMITA LA
ENTRADA DE AGUA EN EL MOTOR. AsegOrese de que todas las
superficies est6n completamente secas antes de volver a colocar
los filtros y conectar la energia el6ctrica.
El motor est& permanentemente lubricado. No lubrique ni desmonte
el motor.
Teflon _es una marca registrada de DuPont.

BNCAM PANA EXTRACTORA
SERIE QS3 ALLURE ®
PIEZAS DE SERVlClO ,3 1
CLAVEN.° PIEZAN.° DESCRIPCION
1
2
3
4
5
6
R680508
R740013
R602017
R334126
R501031
R627505
R627506
R627507
R627529
R169011
R169012
R169013
R169014
R601535
9 R602534
10 R602533
11 R680505
12 R680507
13 R111663
14 R401647
15 R401646
16 R601536
17 R651973
18 R169009
19 R520133
20 R531068
21 R607215
22 Rl11630
23 R7201731
R7201751
R7201771
R7201732
R7201752
R7201772
R7201734
R7201754
R7201774
R7201735
R7201755
R7201775
R720174
R720176
R720178
24 R607660
25 *
26 R169016
27 R680512
R680521
R680528
28 R501035
29 99010305
99010306
99010307
30 R730111
** 99010308
** 99010309
** 99010310
** Rl11668
** R564074
Placadeconductoredondode7" (17.7cm)(incluyeherraje)
Reguladordetiro/conectadordeconducto(incluyeherraje)
Tornillohexagonal,#8-18x JAmex*(2 enelpaquete)
Capacitordelmotor(incluyetuercasparaalambrey herraje)
Transformadordeaislamiento
Placadedatos,blanca
Placadedatos,almendra
Placadedatos,negra
Placadedatos,caf6p_lido
Paneldecontrol,blanco(incluyeclaveN.°6y herraje)
Paneldecontrol,almendra(incluyeclaveN.°6y herraje)
Paneldecontrol,negro(incluyeclaveN.°6 y herraje)
Paneldecontrol,caf6p_lido(incluyeclaveN.°6y herraje)
Tornilioparapl_stico,#6x 1/2,decabezaplana
(3 enelpaquete)
Tornillo,#8-18x 3/8(2enel paquete)
Tornillodeconexi6natierra
Cubiertadeslizante,tomacorriente(incluyeherraje)
Cubiertadeslizante,frente(incluyeherraje)
Conjuntodelcontrol(incluyeclavesN.°6,7y herraje)
Juegodeconductoparaaire(incluyeclaveno.15y herraje)
Deflector
Tornillosm6tricosM4x 6mm(4enelpaquete)
Placadelmotor(incluyeclaveN.° 18)
Juegodemontajedelaplacadelmotor(3 decadaparte)
Motor(incluyeclaveN.° 17)
Ruedadelventilador(incluyeclaveN.°21)
Anilloderetenci6n
Conjuntodelrecept_culodelaI_mpara
Paneldeluces,30" (75cm),blanco
Paneldeluces,36" (90cm),blanco
Paneldeluces,42" (105cm),blanco
Paneldeluces,30" (75cm),almendra
Paneldeluces,36" (90cm),almendra
Paneldeluces,42" (105cm),almendra
Paneldeluces,30" (75cm),negro
Paneldeluces,36" (90cm),negro
Paneldeluces,42" (105cm),negro
Paneldeluces,30" (75cm),caf6p_lido
Paneldeluces,36" (90cm),caf6p_lido
Paneldeluces,42" (105cm),caf6p_lido
Paneldeluces,30" (75cm),deaceroinoxidable
Paneldeluces,36" (90cm),deaceroinoxidable
Paneldeluces,42" (105cm),deaceroinoxidable
Tap6n(1 req.)
Remachetubular.1250(3 req.)
Juegodelresortedelfiltro
Cubiertainferior,30"(75cm)(incluyeclavesN.° 9,25y 26)
Cubiertainferior,36"(90cm)(incluyeclavesN.° 9,25y 26)
Cubiertainferior,42"(105cm) (incluyeclavesN.° 9,25y26)
Autotransformador(incluyeherraje)
Filtrodemalladealuminio,30"(75cm)(2enel paquete)
Filtrodemalladealuminio,36"(90cm)(2enel paquete)
Filtrodemalladealuminio,42"(105cm)(2enel paquete)
Conjuntoderuedadelventilador,sinconductos
(incluyeclavesN.° 20y 21)
Juegodefiltrosparasistemassinconductos,30"(75cm)
Juegodefiltrosparasistemassinconductos,36"(90cm)
Juegodefiltrosparasistemassinconductos,42"(105cm)
Harnessdealambres
Fusibledecontrol,lO-Amp
PidapiezasderepuestoindicandoelN.°dela PIEZA,noelN.° delaCLAVE
*Herrajeest_ndar,sepuedecomprarenlaIocalidad.
** Noseilustra,secompraporseparado
6
7
P_gina 15
/i
_4
9
10
9
26
\25
29
Las piezas de recambio
se pueden ahora pedir en
nuestro Web site.
Visitenos por favor en
www.Broan.com

BCAM PANA EXTRACTORA
SERIE QS3 ALLURE ®
P_gina 16
GARANTIA
GARANTIA BROAN-NUTONE LIMITADA POR UN ANO
Broan-NuTone garantiza al consumidor comprador original de sus productos que dichos productos carecerb,n de defectos en materiales
o en mano de obra por un periodo de un aSo a partir de la fecha original de compra. NO EXISTEN OTRAS GARANTIAS, EXPLICITAS
O IMPLICITAS, INCLUYENDO, PERO NO LIMITADAS A, GARANTIAS IMPLICITAS DE COMERCIALIZACION OAPTITUD PARA UN
PROPOSITO PARTICULAR.
Durante el periodo de un aSo, y a su propio criterio, Broan-NuTone reparara o reemplazar& sin costo alguno cualquier producto o pieza
que se encuentre defectuosa bajo condiciones normales de servicio y uso.
LA PRESENTE GARANTfA NO CUBRE LOS TUBOS FLUORESCENTES NI SUSARRANC,ADORES, BOMBILLAS DE HALOGENO E INCANDES-
CENTES, FUSlBLES, FILTROS,CONDUCTOS, TAPONES DE TECHO O PAREDESY DEMAS ACCESORIOS PARACONDUCTOS. Esta garantia
no cubre (a) mantenimiento y servicio normales o (b) cualquier producto opiezas que hayan sido utilizadas de forma err6nea, negligente,
que hayan causado un accidente, o que hayan sido reparadas o mantenidas inapropiadamente (pot otras compaSias que no sean
Broan-NuTone), instalaci6n defectuosa, o instalaci6n contraria alas instrucciones de instalaci6n recomendadas.
La duraci6n de cualquier garanfia implicita se limita a un periodo de un aSo como se especifica en la garantia expresa. Algunos estados
no permiten limitaciones en cuanto al tiempo de expiraci6n de una garantia implicita, por Io que la limitaci6n antes mencionada puede
no aplicarse a usted.
LA OBLIGACION DE BROAN-NUTONE DE REPARAR O REEMPLAZAR, SIGUIENDO EL CRITERIO DE BROAN-NUTONE, DEBERA
SER EL UNICO Y EXCLUSlVO RECURSO LEGAL DEL COMPRADOR BAJO ESTA GARANTIA. BROAN-NUTONE NO SERA RE-
SPONSABLE POR DAKIOS INCIDENTALES, CONSIGUIENTES, O POR DANOS ESPECIALES QUE SURJAN A RAIZ DEL USO O
DESEMPENO DEL PRODUCTO. Algunos estados no permiten la exclusi6n o limitaci6n de daSos incidentales o consiguientes, por Io
que la limitaci6n antes mencionada puede no aplicarse a usted.
Esta garanfia le proporciona derechos legales especificos, y usted puede tambi6n tener otros derechos, los cuales varian de estado a
estado. Esta garantia reemplaza todas las garantias anteriores.
Para calificar en la garantia de servicio, usted debe (a) notificar a Broan-NuTone al domicilio o al n0mero de tel6fono abajo, (b) dar el
n0mero del modelo y la identificaci6n de la pieza, y (c) describir la naturaleza de cualquier defecto en el producto o pieza. En el momento
de solicitar servicio cubierto por la garantia, usted debe de presentar evidencia de la fecha original de compra.
Broan-NuTone LLC, 926 West State Street, Hartford, Wisconsin 53027 www.broan.com 800-558-1711
626982G
