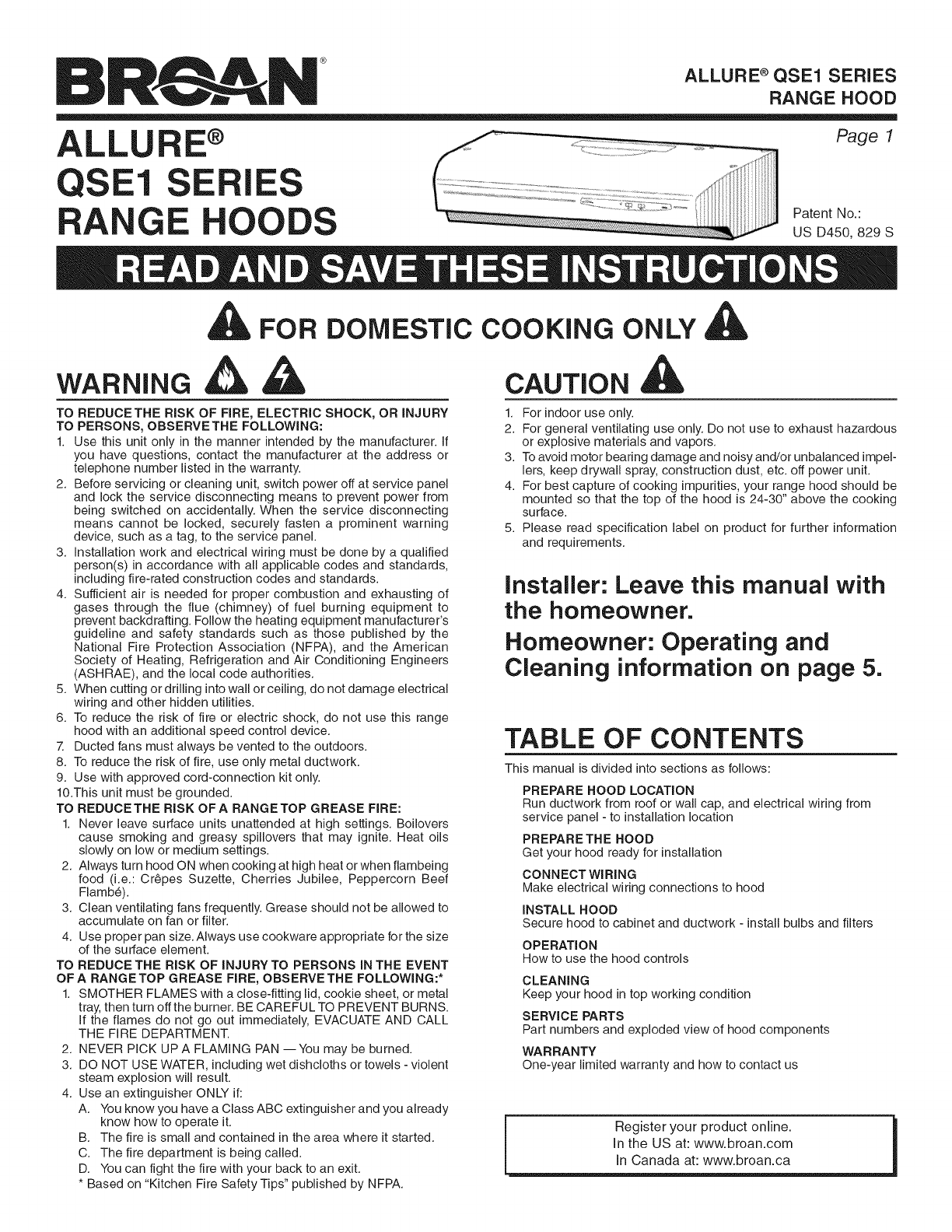

Broan QSE1 SERIES User manual

BROAN
ALLURE®
QSE1 SERIES
RANGE HOODS
ALLURE® QSE1 SERIES
RANGE HOOD
Page 1
Patent No.:
US D450, 829S
READ AND SAVE THESE INSTRUCTIONS
A FOR DOMESTIC COOKING ONLY A
WARNING & ha
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY
TO PERSONS, OBSERVE THE FOLLOWING:
1.
7.
8.
9.
Use this unit only in the manner intended by the manufacturer. If
you have questions, contact the manufacturer at the address or
telephone number listed in the warranty.
Before servicing or cleaning unit, switch power off at service panel
and lock the service disconnecting means to prevent power from
being switched on accidentally. When the service disconnecting
means cannot be locked, securely fasten a prominent warning
device, such as a tag, to the service panel.
Installation work and electrical wiring must be done by a qualified
person(s) in accordance with all applicable codes and standards,
including fire-rated construction codes and standards.
Sufficient air is needed for proper combustion and exhausting of
gases through the flue (chimney) of fuel burning equipment to
prevent backdrafting. Follow the heating equipment manufacturer's
guideline and safety standards such as those published by the
National Fire Protection Association (NFPA), and the American
Society of Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE), and the local code authorities.
When cutting or drilling into wall or ceiling, do not damage electrical
wiring and other hidden utilities.
To reduce the risk of fire or electric shock, do not use this range
hood with an additional speed control device.
Ducted fans must always be vented to the outdoors.
To reduce the risk of fire, use only metal ductwork.
Use with approved cord-connection kit only.
10.This unit must be grounded.
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
1.
3.
4.
Never leave surface units unattended at high settings. Boilovers
cause smoking and greasy spillovers that may ignite. Heat oils
slowly on low or medium settings.
. Always turn hood ON when cooking at high heat or when flambeing
food (i.e.: Crépes Suzette, Cherries Jubilee, Peppercorn Beef
Fiambé).
Clean ventilating fans frequently. Grease should not be allowed to
accumulate on fan or filter.
Use proper pan size. Always use cookware appropriate for the size
of the surface element.
TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT
OF A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING:*
1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal
tray, then turn off the burner. BE CAREFUL TO PREVENT BURNS.
lf the flames do not go out immediately, EVACUATE AND CALL
THE FIRE DEPARTMENT.
. NEVER PICK UP A FLAMING PAN — You may be burned.
. DO NOT USE WATER, including wet dishcloths or towels - violent
steam explosion will result.
. Use an extinguisher ONLY if:
A. You know you have a Class ABC extinguisher and you already
know how to operate it.
B. The fire is small and contained in the area where it started.
C. The fire department is being called.
D. You can fight the fire with your back to an exit.
* Based on “Kitchen Fire Safety Tips” published by NFPA.
CAUTION A
1. For indoor use only.
2. For general ventilating use only. Do not use to exhaust hazardous
or explosive materials and vapors.
3. To avoid motor bearing damage and noisy and/or unbalanced impel-
lers, keep drywall spray, construction dust, etc. off power unit.
4. For best capture of cooking impurities, your range hood should be
mounted so that the top of the hood is 24-30” above the cooking
surface.
5. Please read specification label on product for further information
and requirements.
Installer: Leave this manual with
the homeowner.
Homeowner: Operating and
Cleaning information on page 5.
TABLE OF CONTENTS
This manual is divided into sections as follows:
PREPARE HOOD LOCATION
Run ductwork from roof or wall cap, and electrical wiring from
service panel - to installation location
PREPARE THE HOOD
Get your hood ready for installation
CONNECT WIRING
Make electrical wiring connections to hood
INSTALL HOOD
Secure hood to cabinet and ductwork - install bulbs and filters
OPERATION
How to use the hood controls
CLEANING
Keep your hood in top working condition
SERVICE PARTS
Part numbers and exploded view of hood components
WARRANTY
One-year limited warranty and how to contact us
Register your product online.
In the US at: www.broan.com
In Canada at: www.broan.ca

BRC:
®
ALLURE® QSE1 SERIES
RANGE HOOD
PREPARE HOOD LOCATION
ROOF CAP
x
3/4" X10" or 7” ROUND
Tr ae (For vertical discharge)
laid
HOUSE WIRING
\
_ Vv or Back of hood)
24” - 30" ABOVE
COOKING SURFACE
Determine whether hood
A _-— WALL CAP
3%" X 10" DUCT
(For horizontal discharge)
will discharge vertically (3%4” x
10” or 7” round) or horizontally (314” x 10” only). For vertical
or horizontal discharge, run ductwork between the hood
location and a roof cap or wall cap. For best results, use a
minimum number of transitons and elbows.
Use diagrams, below, for p
HOOD MOUNTING SCREWS (4)
1315/16" (30" hood)
1615/16" (36" hood)
¢ CABINET FRONT
1915/16" (42" hood) — |
roper placement of ductwork and
electrical cutout in cabinet or wall.
3%” X 10”
VERTICAL DUCTING
1315/15" (30" hood)
16'5/16" (36" hood)
1915/16" (42" hood)
72"
CABINET|BOTTOM
be 5" 5 ' "
t VERTICAL DUCT 10%
| ACCESS HOLE @ |
{= 14" \ 1y2"
t ' ELECTRICAL tf
WOOD SHIMS CENTER ACCESS HOLE
(recessed-bottom LINE (in cabinet bottom)
cabinets only)
WOOD SHIMS
(recessed-bottom
cabinets only)
3%” X 10”
HORIZONTAL DUCTING
CABINET FRONT
|/A_
HORIZON
ath
3% ACCES.
CABINET
TAL DUCT F
S HOLE
BOTTOM 5%
he 5%»
74
1315/46" (30" hood)
1615/46" (36" hood)
oe — 1 315/46
"
(30" hood)
1615/46" (36" hood)
1915/46" (42" hood)
1915/46" (42" hood)
HOOD
MOUNTING
CENTER
ELECTRICAL
SCREWS
(4)
LINE
ACCESS
HOLE
HOOD MOUNTING SCREWS (4)
1315/46" (30" hood)
16'5/46" (36" hood)
Page 2
7” ROUND
VERTICAL DUCTING
1315/46" (30" hood)
= 4915/46" (42" hoody ~ YP 1615/16" (36" hood)
F- CABINET FRONT | — 19!%16" (42" hood)
CABINET
7¥2"
BOTTOM
8" DIA!
moos
cope
ea
nui
{———\ i 1,"
woop SHIMS ' ELECTRICAL f
(recessed-bottom CENTER (in cabinet bottom)
cabinets only) LINE
Run house wiring between service panel and hood
location.
PREPARE THE HOOD
7” ROUND
DUCT PLATE
Remove 7” Round Duct Plate from top of hood. Set duct
plate aside - with mounting screws.
FILTERS
OD
Remove tape holding Filters in place. Pull down on filter
tabs and lift filters out. Set filters aside.

BROAN
ALLURE® QSE1 SERIES
RANGE HOOD
PREPARE THE HOOD
i
DAMPER/DUCT
CONNECTOR
Remove Damper/Duct Connector from inside the hood.
Set connector aside - with mounting screws and parts
bag.
WIRING
COVER
Remove Wiring Cover from inside the hood. Set cover
and mounting screw aside.
-\ ELECTRICAL
CABLE CLAMP
Remove either top or back wiring knockout and install ap-
proved Electrical Cable Clamp.
Page 3
PREPARE THE HOOD
TOP RECTANGULAR
DUCT KNOCKOUT
(Remove for 314”x 10”
Vertical Discharge)
REAR
RECTANGULAR
DUCT KNOCKOUT
(Remove for 314”x 10”
Horizontal Discharge)
[e] Remove appropriate Duct Knockout(s) from top or back of
hood.
TAPE TOP/BACK
UP TO 1” EDGE
SIDE-TO-SIDE
ADJUSTMENT
PIVOT DAMPER/DUCT
CONNECTOR
(Vertical discharge
position shown)
3%” x 10” Ducted Discharge Only: Attach Damper/Duct
Connector over knockout opening. Make sure damper Pivot
is nearest to Top/Back Edge of hood. Remove Tape from
damper flap.
NOTE | Damper/Duct Connector can be installed up to 1-inch
on either side of hood center to accomodate off-center
ductwork. In extreme off-center installations, one end
of the duct connector may need to be trimmed to clear
the electrical cable clamp.

BROAN
ALLURE® QSE1 SERIES
RANGE HOOD

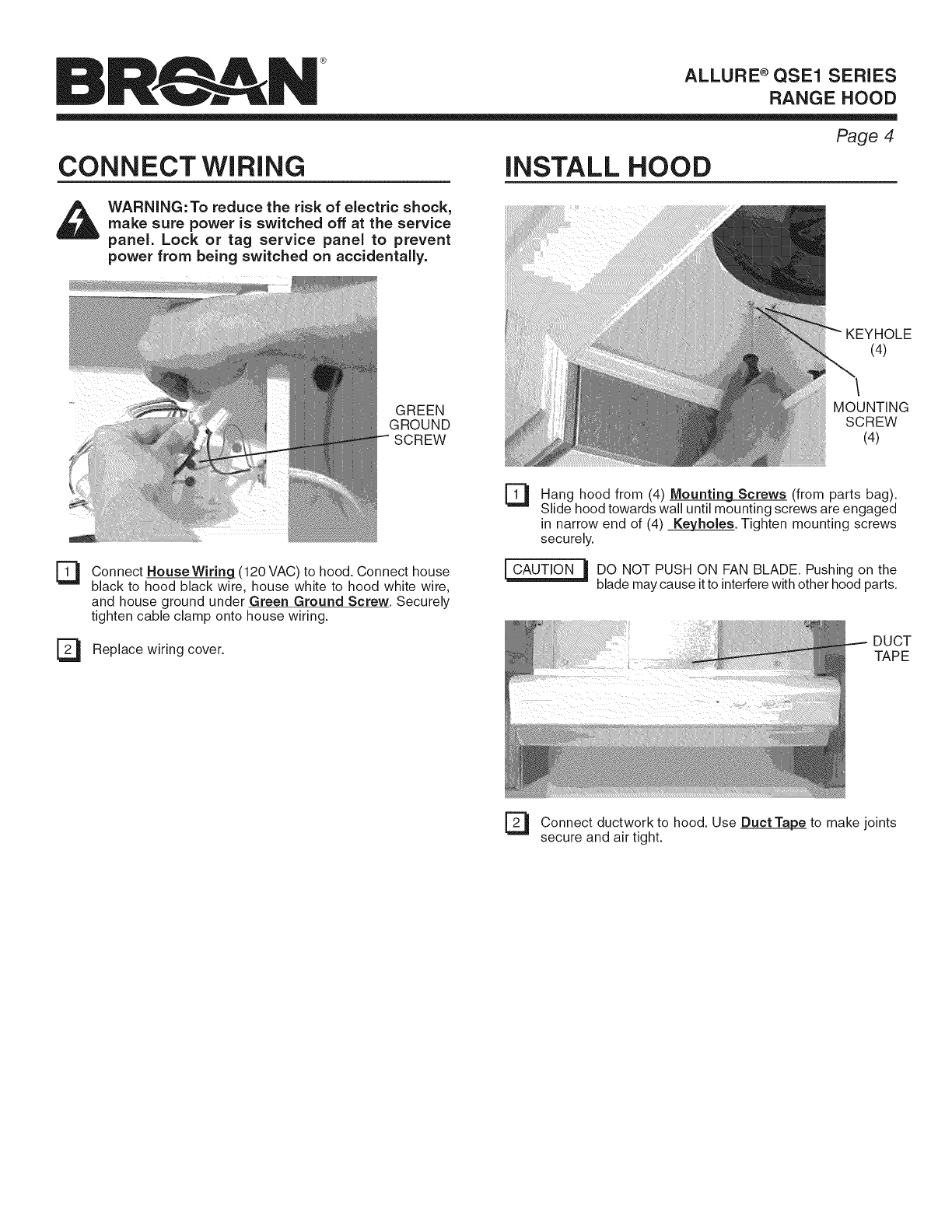

CONNECT WIRING
WARNING: To reduce the risk of electric shock,
make sure power is switched off at the service
panel. Lock or tag service panel to prevent
power from being switched on accidentally.
GREEN
SCREW
Connect House Wiring (120 VAC) to hood. Connect house
black to hood black wire, house white to hood white wire,
and house ground under Green Ground Screw. Securely
tighten cable clamp onto house wiring.
Replace wiring cover.
Page 4
INSTALL HOOD
(4)
\
MOUNTING
SCREW
(4)
Hang hood from (4) Mounting Screws (from parts bag).
Slide hood towards wall until mounting screws are engaged
in narrow end of (4) Keyholes. Tighten mounting screws
securely.
CAUTION || DO NOT PUSH ON FAN BLADE. Pushing on the
blade may cause it to interfere with other hood parts.
TAPE
Connect ductwork to hood. Use Duct Tape to make joints
secure and air tight.
KEYHOLE
DUCT

BROAN
ALLURE® QSE1 SERIES
RANGE HOOD
OPERATION
thigh
So ae
Fan: The 3-position rocker switch (on the left) controls the fan.
The left position is low speed, center position is off, and right
position is high speed. An indicator light shows that the fan is on.
Light: The 3-position rocker switch (on the right) controls the
lights. The left position is low light intensity, center position is off,
and right position is high light intensity.
CLEANING
WARNING: To reduce the risk of electric shock,
disconnect from power supply before cleaning.
Aluminum mesh filters: Clean frequently using hot water and
a mild detergent. Filters are dishwasher safe.
To clean hood: Remove filters. Use a damp cloth and a mild
detergent to wipe all grease-laden surfaces. Use care when
cleaning fan blade - it must not become bent or misaligned. DO
NOT ALLOW WATER TO ENTER MOTOR. Make sure all surfaces
are completely dry before re-installing filters and restoring power.
Motor is permanenily lubricated. Do not oil or disassemble motor.
Page 5
LAMP REPLACEMENT
LIGHT
LENS
Pull Tab on Light Lens forward and pull down to remove
lens.
4W
NIGHT LIGHT
C-7 BULB
42W
FLUORESCENT
LAMP GX24Q-4
A CAUTION: Bulbs may be hot! Refer to bulb packag-
ing for further information.
Grasp Lamp at base, tilt down and pull out to remove.
Replace with 42W Fluorescent Lamp GX24Q-4. Night Light
uses 4W, C-7 bulb.
Replace light lens.

=
&
AL
ALLURE®
QSE1
SERIES
were
RANGE
HOOD
Page 6
SERVICE PARTS ee
KEY NO.) PART NO. DESCRIPTION
1 R740013 | Damper/Duct Connector (includes hardware)
2 R602017 | Screw, #8-18 x 14 Hex” (2 in package, 6 req.)
3 R561116 | Rocker Switch, White (2 in package)
R561117 | Rocker Switch, Black (2 in package)
4 R627497 | Nameplate, White
R627499 | Nameplate, Stainless
R627575 | Nameplate, Black
5 R607657 | Lens
6 R602533 | Ground Screw (2 req.)
7 R680504 | Wiring Cover (includes hardware)
8 * Rivet, Pop .125 dia. (3 req.)
9 R169016 | Filter Spring Kit
10 R169002 | Motor Mounting Screw (3 each part)
1 R99080535 | Motor (includes Motor Mounting Kit)
12 R531075 | Fan Blade (Includes hairpin clip)
a R99420635 | Hairpin Clip
13 99010299 | Filter Kit (2 per bag)
14 R169004 | Indicator Light (includes 2 wire nuts and lens)
15 99111515 | Light Lens
16 99271358 | Lamp, 42W Fluorescent
17 99770154 | Ballast Assembly
18 99770150 | Wire Harness
19 97018489 | Reflector Assembly
20 98010817 | Light Panel, White
98010818 | Light Panel, Black
98010814 | Light Panel, Stainless
21 R602534 | Screw, 8-18 x 3/8” * (2 in package, 5 req.)
22 R680508 | 7” Round Duct Plate (includes hardware)
23 99271426 | Lamp, 4W, C-7
Order replacement parts by PART NO. - not by KEY NO.
* Standard hardware - may be purchased locally.
™ Not illustrated.
WARRANTY
BROAN-NUTONE ONE YEAR LIMITED WARRANTY
Broan-NuTone warrants to the original consumer purchaser of its products that such products will be free from defects in materials or workmanship for a period of one
year from the date of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
During this one-year period, Broan-NuTone will, at its option, repair or replace, without charge, any product or part which is found to be defective under normal use and
service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND INCANDESCENT BULBS, FUSES, FILTERS, DUCTS, ROOF CAPS,
WALL CAPS AND OTHER ACCESSORIES FOR DUCTING. This warranty does not cover (a) normal maintenance and service or (b) any products or parts which have been
subject to misuse, negligence, accident, improper maintenance or repair (other than by Broan-NuTone), faulty installation or installation contrary to recommended instal-
lation instructions.
The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states do not allow limitation on how long an implied
warranty lasts, so the above limitation may not apply to you.
BROAN-NUTONE’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE’S OPTION, SHALL BE THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER
THIS WARRANTY. BROAN-NUTONE SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH
PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion
may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone at the address or telephone number below, (b) give the model number and part identification and (c)
describe the nature of any defect in the product or part. At the time of requesting warranty service, you must present evidence of the original purchase date.
Broan-NuTone LLC, 926 W. State Street, Hartford, Wisconsin 53027 www.broan.com 800-558-1711
Broan-NuTone Canada, Inc., 1140 Tristar Drive, Mississauga, Ontario L5T 1H9 www.broan.ca 877-896-1119
99044696C

BROAN
HOTTE DE CUISINIERE DE LA SERIE
ALLURE® QSE1
HOTTE DE CUISINIERE
DE LA SERIE
ALLURE® QSE1
Page 7
Brevet n°:
US D450, 829S
LISEZ ET CONSERVEZ CES DIRECTIVES
AX PouR LA CUISINE DOMESTIQUE SEULEMENT 4&
AVERTISSEMENT A ha ATTENTION A
AFIN DE DIVINUER LES RISQUES D’INCENDIE, D'ELECTROCUTION OU
DE BLESSURES, SUIVEZ CES DIRECTIVES:
1.
6
7.
8
9.
Utilisez ce produit en suivant les recommandations du manufacturier. Pour
toute question, contactez le manufacturier a l'adresse ou au numéro de télé-
phone indiqués dans la garantie.
Avant de réparer ou de nettoyer cette hotte, coupez le courant au panneau
dalimentation et verrouillez-en l’accés afin d’éviter que le courant ne soit
accidentellement remis en fonction. S’il vous est impossible de le verrouiller,
apposez un indicateur voyant sur le panneau comme, par exemple, une
étiquette de couleur vive.
Linstallation de la hotte ainsi que le cablage électrique doivent étre effectués
par une ou des personnes compétentes selon les normes et les régles en
vigueur, incluant celles qui régissent la prévention des incendies.
Une circulation dair efficace est requise afin d’assurer la combustion et
Pévacuation compléte des gaz par le tuyau d’évacuation (cheminée) des
équipements a combustion et pour prévenir les retours d’air. Conformez-vous
aux normes et mesures de sécurité pour les manufacturiers d’appareils de
chauffage publiées par la National Fire Protection Association (NFPA) et par
? American Society for Heating, Refregiration and Air Conditioning Engineers
(ASHRAE), ainsi qu’aux normes en vigueur dans votre région.
Lorsque vous coupez ou percez un mur ou un plafond, prenez garde
d’endommager les fils électriques ou autres installations qui pourraient y étre
dissimulés.
. Pour réduire les risques d’incendie ou de décharge électrique, ne pas utiliser
cette hotte avec une régulateur de vitesse a semiconducteurs supplémentaire.
Les installations ventilées doivent toujours étre reliées a des conduits rejetant
Pair a Pextérieur.
. Afin de diminuer les risques d’incendie, r’utilisez que des conduits de ventila-
tion en métal.
Utilisation avec le kit approuvé de corde-raccordement seulement.
10. Cet appareil doit étre relié a une mise a la terre.
POUR REDUIRE LES RISQUES D’UN FEU DE FRITURE AU-DESSUS DE
cA CUISINIERE :
Ne jamais laisser sans surveillance des unités de surface régiées a feu vif. En
plus de générer de la fumée, les débordements de graisse peuvent prendre
feu. Chauffer les huiles lentement a feu doux ou moyen.
Mettez toujours la hotte en marche lorsque vous cuisinez a feu vif ou que vous
cuisinez des mets flambés (par ex. : crépes Suzette, cerises jubilé, steak au
poivre flambé).
Nettoyer réguliérement les ventilateurs d’aération. On ne doit tolérer aucune
accumulation de graisse sur le ventilateur ou sur les filtres.
Utiliser une casserole de grosseur appropriée. Toujours utiliser une batterie
de cuisine proportionnelle a élément de surface.
AFIN DE DIMINUER LES RISQUES DE BLESSURES POUVANT SURVENIR
LORSQU’UN FEU SE DECLENCHE SUR LA SURFACE DE CUISSON, SUIVEZ
CES DIRECTIVES’ :
1. ETOUFFEZ LES FLAMMES avec un couvercle hermétique, une téle a biscuits
ou un plateau en métal puis éteignez la cuisiniere. PRENEZ GARDE AUX
BRULURES. Si vous ne parvenez pas a éteindre immédiatement les flammes,
EVACUEZ LES LIEUX ET APPELEZ LES POMPIERS. .
NE VOUS EMPAREZ JAMAIS D’UN PLAT QUI S’EST ENFLAMME — Vous
risqueriez de vous brUler.
NUTILISEZ JAMAIS D’EAU, incluant les linges a vaisselles ou serviettes
mouillés car cela peut provoquer une violente explosion de vapeur.
Utilisez un extincteur SEULEMENT si:
A. il s’agit d'un extincteur de classe ABC et que vous savez comment
vous en servir.
B. Il s'agit d’un petit feu qui ne se propage pas ailleurs que sur
la cuisiniére.
C. Les pompiers ont été avisés.
D. Vous pouvez combattre le feu tout en ayant accés a une sortie.
* Basées sur le Kitchen Safety Tips édité par la NFPA.
1. Pour usage intérieur seulement.
2. Nutilisez cet appareil que pour la ventilation des surfaces de cuisson. Ne
lutilisez pas pour évacuer des matiéres ou des vapeurs dangeureuses
ou explosives.
3. Afin cd’éviter d’endommager le mécanisme du moteur et de débalancer et/
ou de rendre bruyant le fonctionnement des hélices, protégez l'appareil
des poussiéres de gypse et de construction.
4. Pour obtenir de meilleurs résultats de ventilation, votre hotte de cuisiniére
devrait 6tre installée de facon telle que le dessus se trouve a une distance
de 60 cm a76 cm au-dessus de | asurface de cuisson.
5. Veuillez lire toutes les étiquettes apposées sur le produit pour obtenir
plus d'information et connaitre les spécifications d’installation.
Avis a linstallateur: Veuillez remetire ce guide au
propriétaire de la hotte.
Avis au propriétaire de la hotte: Vous trouverez les
directives concernant le fonctionnement et le nettoy-
age de cet appareil a la page 11 du présent guide.
TABLE DES MATIERES
Ce guide est divisé en huit sections:
PREPAREZ VEMPLACEMENT
Installez les conduits depuis le capuchon de toit ou le capuchon de
mur ainsi que les fils électriques depuis le panneau d’alimentation
jusqu’a emplacement d’installation.
PREPAREZ LA HOTTE
Effectuez les préparatifs nécessaires pour l’installation de votre hotte.
BRANCHEZ LES FILS D/ALIMENTATION ELECTRIQUE
Raccordez les fils électriques a la hoite.
INSTALLEZ LA HOTTE
Fixez la hotte sous l'armoire et reliez-la au conduit - installez les
ampoules et les filtres.
FONCTIONNEMENT
Comment faire fonctionner votre hotte.
ENTRETIEN
Conseils pour maintenir votre hotte en parfait état de marche.
PIECES DE REMPLACEMENT
Liste des piéces de remplacement avec leur numéro d'identification
et schéma détaillé des composantes de la hotte.
GARANTIE
Garantie limitée de un an et coordonnées pour communiquer avec
notre service a la clientéle.
Enregistrez votre produit en ligne.
Aux Etats-Unis 4 : www.broan.com
Au Canada a: www.fr.broan.ca

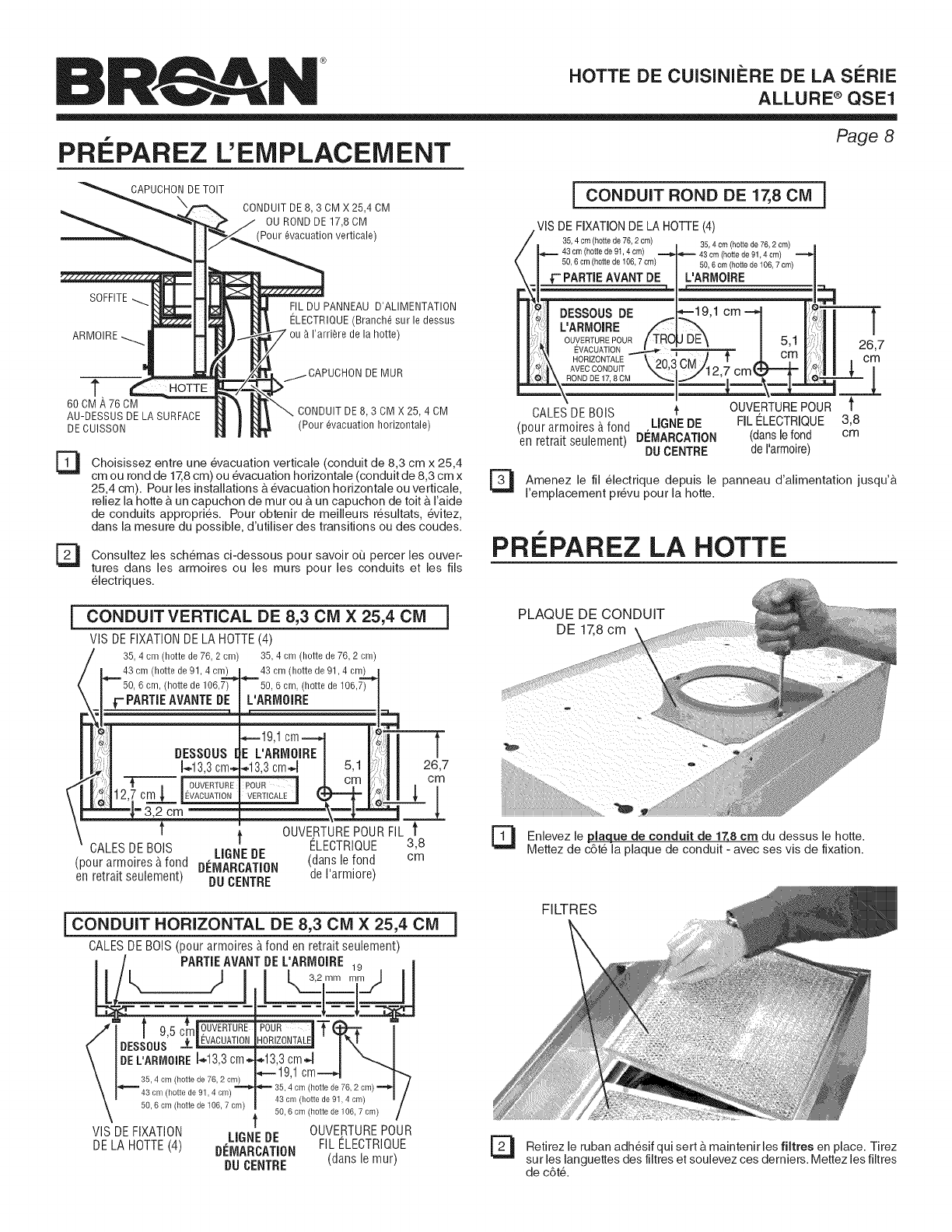

HOTTE DE CUISINIERE DE LA SERIE
ALLURE® QSE1
RSOAN
PREPAREZ LV’: EMPLACEMENT
serene DE TOIT
RS
Page 8
CONDUIT ROND DE 17,8 CM |
VIS DE FIXATION DE LA HOTTE (4)
35, 4 cm (hotte de 76, 2 cm)
Sei DE 8, 3 CM X 25,4 CM
OU ROND DE 17,8 CM
(Pour évacuation verticale)
43 cm (hotte de 91, 4 cm) 35, 4 cm (hotte de 76, 2 cm)
50, 6 om thotle de 106, 70m) Pca motte de ST, 4 om) ty
, + 50, 6 cm (hotte de 106, 7 cm}
¥” PARTIE AVANT DE L'ARMOIRE
SOFFITE FIL mT PANNEAU D'ALIMENTATION -
f ELECTRIQUE (Branché sur le dessus CARRIOIRE = 19,1 om
ARMOIRE
~
_
V4
ou
a
l'arriére
de
la
hotte)
OUVERTURE
POUR
TROU
DE
:
Fe A __-- CAPUCHON DE MUR oe ea 12,7 om
HOTTE ~ ‘ { \
60 CMA76 CM ‘
AU-DESSUS DE LA SURFACE CONDUIT DE 8, 3 CM X 25, 4 CM CALES DE BOIS t Ce OTBIOUE. als
DE CUISSON (Pour évacuation horizontale) (pour armoires A fond __,LIGNE DE
en fetrait seulement) DEMARCATION (dans le fond om
DU CENTRE de l'armoire)
Choisissez entre une évacuation verticale (conduit de 8,3 cm x 25,4
cm ou rond de 17,8 cm) ou évacuation horizontale (conduit de 8,3 cm x 3
25,4cm). Pour les installations a évacuation horizontale ou verticale,
reliez la hotte a un capuchon de mur ou a un capuchon de toit a l'aide
de conduits appropriés. Pour obtenir de meilleurs résultats, évitez,
dans la mesure du possible, d’utiliser des transitions ou des coudes.
GJ
Amenez le fil électrique depuis le panneau d’alimentation jusqu’a
emplacement prévu pour la hotte.
PREPAREZ LA HOTTE
Consultez les schémas ci-dessous pour savoir ol percer les ouver-
tures dans les armoires ou les murs pour les conduits et les fils
électriques.
PLAQUE DE CONDUIT
| CONDUIT VERTICAL DE 8,3 CM X 25,4CM |
VIS DE FIXATION DE LA HOTTE
35, 4 cm (hotte de 76, 2 cm)
43 cm (hotte de 91, 4 cm)
50, 6 cm, (hotte de 106,7) |
(4)
35, 4.cm (hotte de 76, 2 cm)
43 em (hotte de 91, 4 cm}
50, 6 cm, (hotte de 106,7}
DE 17,8cm
fg” PARTIE AVANTE DE | L'ARMOIRE
em 19,1 om
DESSOUS DE L'ARMOIRE
113.3 cmote13,3 cm 5,
OUVERTURE | POUR
EVACUATION | VERTICALE wl
ale
\
OUVERTURE POUR FIL t
ELECTRIQUE 3,8
(dans le fond em
de l’armiore)
= 32cm
f
t
CALES
DE
BOIS
LIGNE
DE
{pour
armoires
a
fond
pen
aARCATION
en
retrait
seulement)
DU
CENTRE
Enlevez le plaque de conduit de 17,8 cm du dessus le hotte.
Mettez de cété la plaque de conduit - avec ses vis de fixation.
FILTRES
| CONDUIT HORIZONTAL DE 8,3 CM X 25,4 CM |
CALES DE BOIS (pour armoires a fond en retrait seulement)
PARTIE AVANT DE L'ARMOIRE ,,
Aa
f
95
cin
OUVERTURE..2
POUR
DESSOUS
ma
EVACUATION
JHORIZONTALE
DE
L'ARMOIRE
[13,3
cm
f<13,3
cml
35, 4 cm (hotte de 76, 2 cm) eon 19,1 cm
43 om (hotle de 91, 4 em) i} 35, 4 cm (hotte de 76, 2 cm)
43 em (hotte de 91, 4 cm
50, 6 cm (holte de 106, 7 om) 50,6 mn (hotte de 106 ” om)
VIS DE FIXATION ucwe DE OUVERTURE POUR
DE LA HOTTE (4) pemarcation IL ELECTRIQUE Retirez le ruban adhésif qui sert a maintenir les filtres en place. Tirez
DU CENTRE (dans le mur) sur les languettes des filtres et soulevez ces derniers. Mettez les filtres
de cété.

BROAN
HOTTE DE CUISINIERE DE LA SERIE
ALLURE® QSE1
PREPAREZ LA HOTTE
Page 9
PREPAREZ LA HOTTE
ii
RACCORD DE
CONDUIT AVEC
CLAPET
Retirez le raccord de conduit avec clapet de la hotte. Mettez-le de
cété avec les vis d’assemblage et le sac contenant les piéces.
COUVERCLE °
DU BOITIER DE ©
DISTRIBUTION
Retirez le couvercle du boitier de distribution de la hotte. Mettez-le
de cété avec les vis d’assemblage.
COLLET DE
AA FIXATION
DU CABLE
DALIMENTATION
Retirez Pune des deux débouchures d’accés du cable d’alimentation
(sur le dessus de la hotte ou a l’arriére) et installez un collet de fixa-
tion répondant aux normes régissant les installations électriques.
DEBOUCHURE SUPERIEURE
POUR CONDUIT RECTANGU-
LAIRE (Retirez pour installer un
conduit de rejet
d’air ala verticale de
8,3 cm x 25,4 cm)
DEBOUCHURE
ARRIERE POUR 4
CONDUIT RECTAN-
GULAIRE (Retirez
pour installer un
conduit de rejet
dair a Phorizontale
de 8,3.em x 25,4
cm)
Retirez la débouchure appropriée sur le dessus ou a l’arriére de la
hotte.
RUBAN ADHESIF COTE SU-
PERIEUR
ARRIERE
AJUSTEMENT
LATERAL POSSIBLE
JUSQUA 2,5 CM
RACCORD DE
CONDUIT AVEC
CLAPET
(le schéma montre
une installation pour
un rejet ala
verticale)
PIVOT
Pour les installations avec un conduit de rejet d’air de 8,3 cm x 25,4 cm
seulement: Fixez le raccord du conduit avec clapet sur ouverture
choisie. Assurez-vous que le pivot du registre soit installé prés du
cété supérieur arriére de la hotte. Retirez le ruban adhésif du volet
du registre.
NOTE | Le raccord de conduit avec clapet peut étre installé avec un
jeu de 2,5 cm de part et d’autre de la ligne de démarcation
centrale pour s'adapter aux conduits qui ne sont pas parfaiternent centrés.
Dans certains cas extrémes, il peut étre nécessaire de tailler Pune des
extrémités du raccord de conduit pour permettre un dégagement du collet
de fixation du cable d’alimentation.

=
&
HOTTE
DE
CUISINIERE
DE
LA
SERIE
eee
ALLURE®
QSE1
Page 10

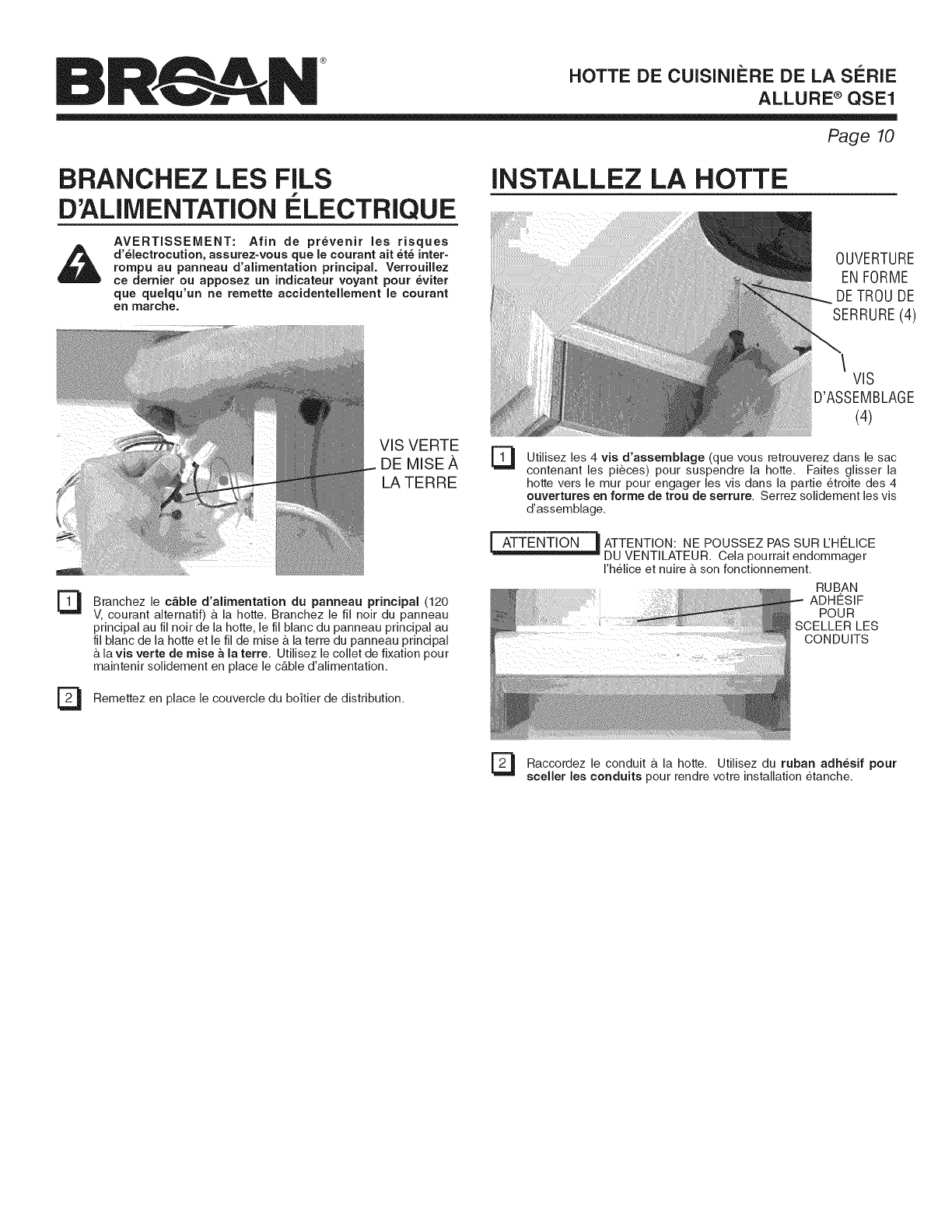

BRANCHEZ LES FILS INSTALLEZ LA HOTTE
D'ALIMENTATION ELECTRIQUE
ddlecrocution aecurenvaue que io cou te atat be inter, OUVERTURE
rompu au panneau d’alimentation principal. Verrouillez
ce dernier ou apposez un indicateur voyant pour éviter EN FORME
que quelqu’un ne remette accidentellement le courant DE TROU DE
en marche.
SERRURE (4)
VIS VERTE . ;
DE MISEA Utilisez les 4 vis d’assemblage (que vous retrouverez dans le sac
ae contenant les piéces) pour suspendre la hotte. Faites glisser la
LA TERRE hotte vers le mur pour engager les vis dans la partie étroite des 4
ouvertures en forme de trou de serrure. Serrez solidementles vis
d’assemblage.
ATTENTION ATTENTION: NE POUSSEZ PAS SUR LHELICE
DU VENTILATEUR. Cela pourrait endommager
'hélice et nuire a son fonctionnement.
RUBAN
Branchez le cable d’alimentation du panneau principal (120 ADHESIF
V, courant alternatif) a la hotte. Branchez le fil noir du panneau POUR
principal au fil noir de la hotte, le fil blanc du panneau principal au SCELLER LES
fil blanc de la hotte et le fil de mise a la terre du panneau principal CONDUITS
ala vis verte de mise ala terre. Utilisez le collet de fixation pour
maintenir solidement en place le cable d’alimentation.
Remettez en place le couvercle du boitier de distribution.
Raccordez le conduit a la hotte. Utilisez du ruban adhésif pour
sceller les conduits pour rendre votre installation étanche.

BROAN
HOTTE DE CUISINIERE DE LA SERIE
ALLURE® QSE1

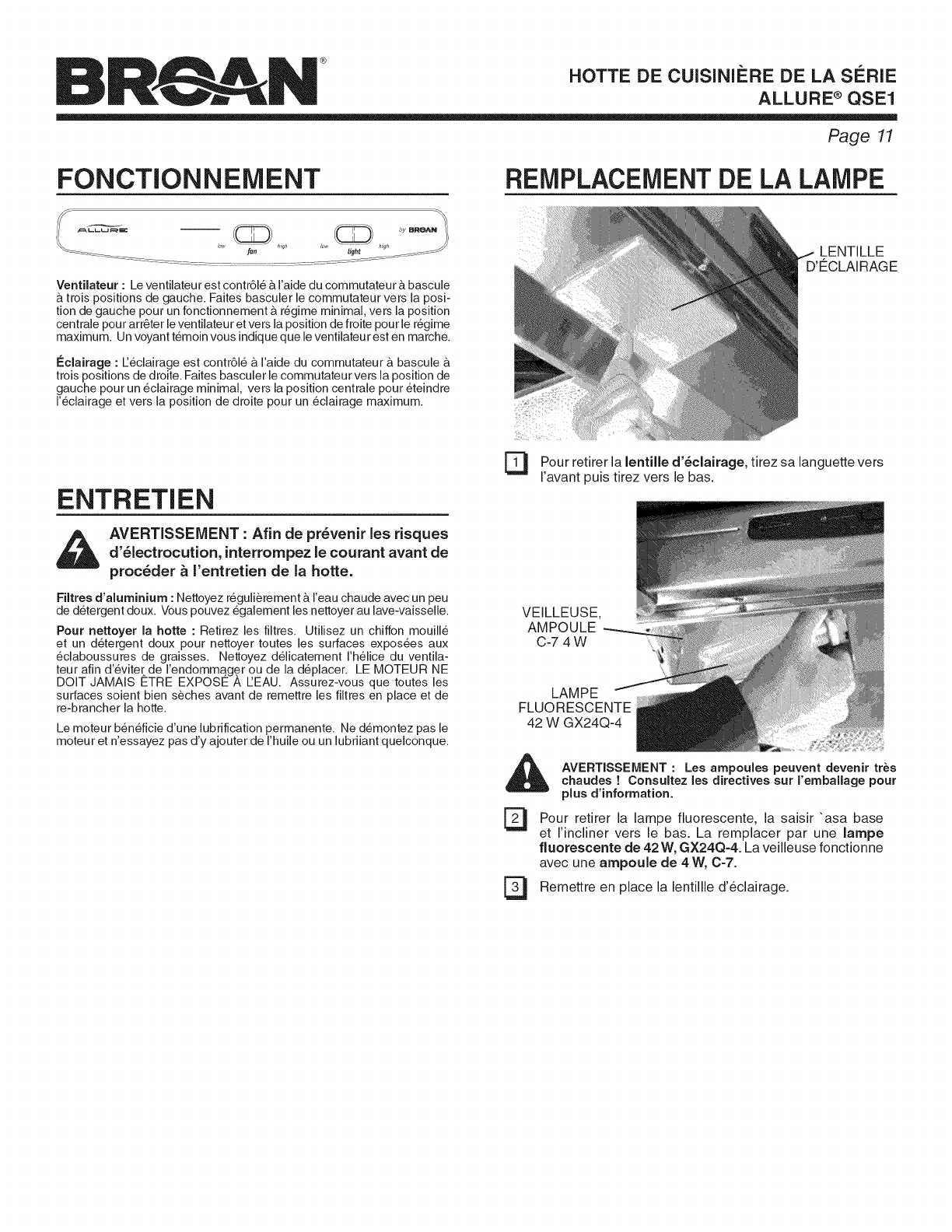

FONCTIONNEMENT
low low
SS _)
SSS ao
Ventilateur : Le ventilateur est contrélé a l'aide du commutateur a bascule
a trois positions de gauche. Faites basculer le commutateur vers la posi-
tion de gauche pour un fonctionnement a régime minimal, vers la position
centrale pour arréter le ventilateur et vers la position de froite pour le régime
maximum. Un voyant témoin vous indique que le ventilateur est en marche.
Eclairage : L’éclairage est contrdlé a l'aide du commutateur a bascule a
trois positions de droite. Faites basculer le commutateur vers la position de
gauche pour un éclairage minimal, vers la position centrale pour éteindre
l'éclairage et vers la position de droite pour un éclairage maximum.
ENTRETIEN
AVERTISSEMENT : Afin de prévenir les risques
d’électrocution, interrompez le courant avant de
procéder a l’entretien de la hotie.
Filtres d’aluminium : Nettoyez réguliérement a l'eau chaude avec un peu
de détergent doux. Vous pouvez également les nettoyer au lave-vaisselle.
Pour nettoyer la hotte : Retirez les filtres. Utilisez un chiffon mouillé
et un détergent doux pour nettoyer toutes les surfaces exposées aux
éclaboussures de graisses. Nettoyez délicatement I’hélice du ventila-
teur afin d’éviter de l'endommager ou de la déplacer. LE MOTEUR NE
DOIT JAMAIS ETRE EXPOSE A LEAU. Assurez-vous que toutes les
surfaces soient bien séches avant de remettre les filtres en place et de
re-brancher la hotte.
Le moteur bénéficie d’une lubrification permanente. Ne démontez pas le
moteur et n’essayez pas d’y ajouter de I’huile ou un lubriiant quelconque.
Page 11
REMPLACEMENT DE LA LAMPE
SG
)
LENTILLE
D'ECLAIRAGE
Pour retirer la lentille d’éclairage, tirez sa languette vers
avant puis tirez vers le bas.
VEILLEUSE,
AMPOULE
C-7 4W
LAMPE
FLUORESCENTE
42 W GX24Q-4
AVERTISSEMENT : Les ampoules peuvent devenir trés
chaudes | Consultez les directives sur ’emballage pour
plus d'information.
Pour retirer la lampe fluorescente, la saisir ‘asa base
et Pincliner vers le bas. La remplacer par une lampe
fluorescente de 42 W, GX24Q-4. La veilleuse fonctionne
avec une ampoule de 4 W, C-7.
Remeitre en place la lentillle d’éclairage.

=
&

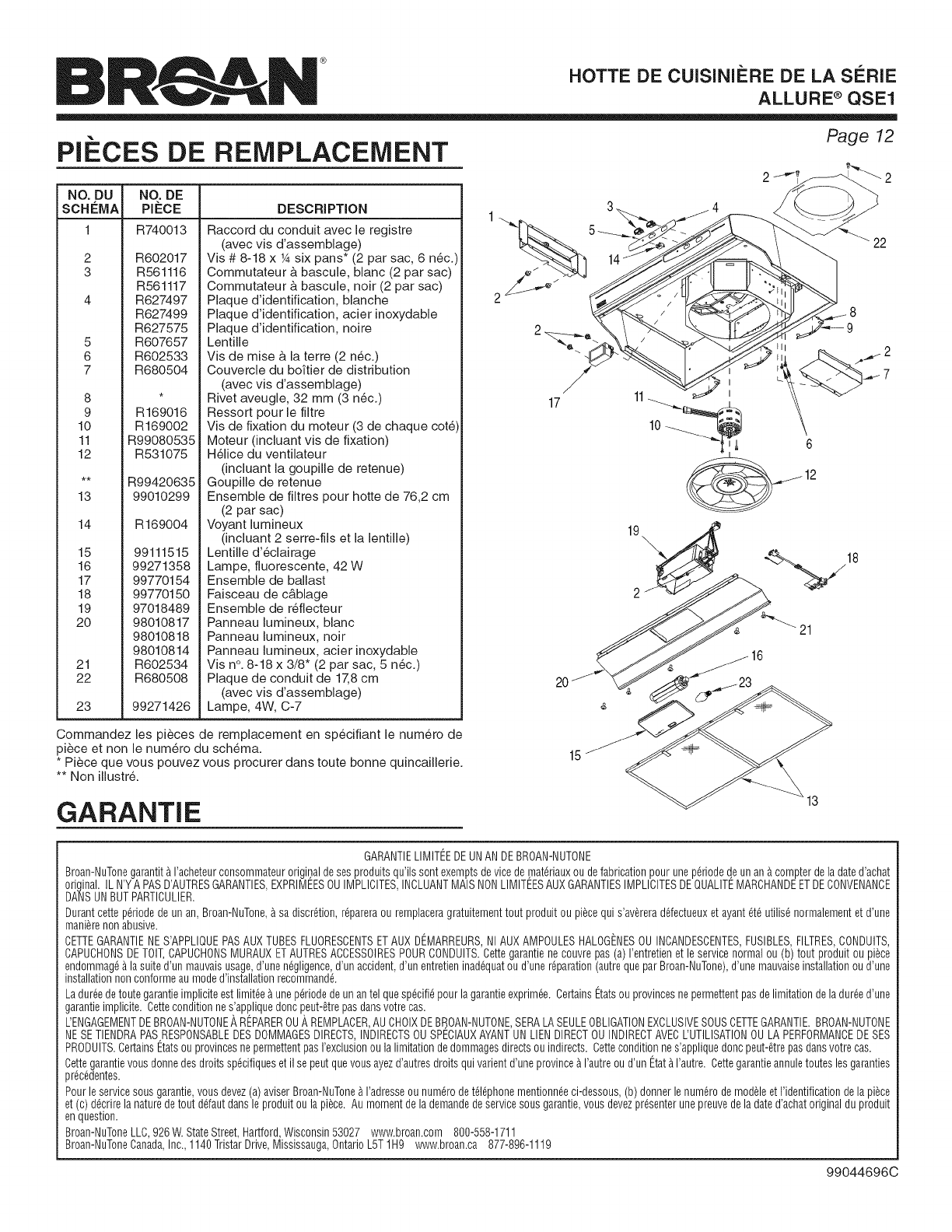

a
HOTTE
DE
CUISINIERE
DE
LA
SERIE
eee
ALLURE®
QSE1
Page 12
PIECES DE REMPLACEMENT
NO. DU NO. DE
SCHEMA; PIECE DESCRIPTION
1 R740013 | Raccord du conduit avec le registre
(avec vis d’assemblage)
2 R602017 | Vis # 8-18 x 4 six pans” (2 par sac, 6 néc.)
3 R561116 | Commutateur a bascule, blanc (2 par sac)
R561117 | Commutateur a bascule, noir (2 par sac)
4 R627497 | Plaque d’identification, blanche
R627499 | Plaque didentification, acier inoxydable
R627575 | Plaque d’identification, noire
5 R607657 | Lentille
6 R602533 | Vis de mise a la terre (2 néc.)
7 R680504 | Couvercle du boitier de distribution
(avec vis d’assemblage)
8 * Rivet aveugle, 32 mm (3 néc.)
9 R169016 | Ressort pour le filtre
10 R169002 | Vis de fixation du moteur (8 de chaque coté)
11 R99080535 | Moteur (incluant vis de fixation)
12 R531075 | Hélice du ventilateur
(incluant la goupille de retenue)
a R99420635 | Goupille de retenue
13 99010299 | Ensemble de filtres pour hotte de 76,2 cm
(2 par sac)
14 R169004 | Voyant lumineux
(incluant 2 serre-fils et la lentille)
15 99111515 | Lentille d’éclairage
16 99271358 | Lampe, fluorescente, 42 W
17 99770154 | Ensemble ce ballast
18 99770150 | Faisceau de cablage
19 97018489 | Ensemble de réflecteur
20 98010817 | Panneau lumineux, blanc
98010818 | Panneau lumineux, noir
98010814 | Panneau lumineux, acier inoxydable
at R602534 | Vis n°. 8-18 x 3/8* (2 par sac, 5 néc.)
22 R680508 | Plaque de conduit de 17.8 cm
(avec vis d’assemblage)
23 99271426 | Lampe, 4W, C-7
Commandez les piéces de remplacement en spécifiant le numéro de
piéce et non le numéro du schéma.
* Piéce que vous pouvez vous procurer dans toute bonne quincaillerie.
™ Non illustré.
GARANTIE
GARANTIE LIMITEE DE UN AN DE BROAN-NUTONE
Broan-NuTone garantit a l'acheteur consommateur original de ses produits qu’ils sont exempts de vice de matériaux ou de fabrication pour une période de un an a compter de la date d’achat
original. IL N'Y A PAS D’AUTRES GARANTIES, EXPRIMEES OU IMPLICITES, INCLUANT MAIS NON LIMITEES AUX GARANTIES IMPLICITES DE QUALITE MARCHANDE ET DE CONVENANCE
DANS UN BUT PARTICULIER.
Durant cette période de un an, Broan-NuTone, a sa discrétion, réparera ou remplacera gratuitement tout produit ou piéce qui s’avérera défectueux et ayant été utilisé normalement et d’une
maniére non abusive. : ;
CETTE GARANTIE NE S’APPLIQUE PAS AUX TUBES FLUORESCENTS ET AUX DEMARREURS, NI AUX AMPOULES HALOGENES OU INCANDESCENTES, FUSIBLES, FILTRES, CONDUITS,
CAPUCHONS DE TOIT, CAPUCHONS MURAUX ET AUTRES ACCESSOIRES POUR CONDUITS. Cette garantie ne couvre pas (a) l’entretien et le service normal ou (b) tout produit ou piéce
endommagé a la suite d'un mauvais usage, d’une négligence, d’un accident, d’un entretien inadéquat ou d’une réparation (autre que par Broan-NuTone), d’une mauvaise installation ou d’une
installation non conforme au mode d’installation recommandé. :
La durée de toute garantie implicite est limitée 4 une période de un an tel que spécifié pour la garantie exprimée. Certains Etats ou provinces ne permettent pas de limitation de la durée d’une
garantie implicite. Cette condition ne s'applique donc peut-étre pas dans votre cas.
LENGAGEMENT DE BROAN-NUTONE A REPARER OU A REMPLACER, AU CHOIX DE BROAN-NUTONE, SERA LA SEULE OBLIGATION EXCLUSIVE SOUS CETTE GARANTIE. BROAN-NUTONE
NE SE TIENDRA PAS RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS OU SPECIAUX AYANT UN LIEN DIRECT OU INDIRECT AVEC LUTILISATION OU LA PERFORMANCE DE SES
PRODUITS. Certains Etats ou provinces ne permettent pas exclusion ou la limitation de dommages directs ou indirects. Cette condition ne s'applique donc peut-étre pas dans votre cas.
Cette garantie vous donne des droits spécifiques et il se peut que vous ayez d’autres droits qui varient d’une province a l'autre ou d'un Etat al’autre. Cette garantie annule toutes les garanties
précédentes.
Pour le service sous garantie, vous devez (a) aviser Broan-NuTone a l’adresse ou numéro de téléphone mentionnée ci-dessous, (b) donner le numéro de modéle et lidentification de la piéce
et (c) décrire la nature de tout défaut dans le produit ou la pigce. Au moment de la demande de service sous garantie, vous devez présenter une preuve de la date d’achat original du produit
en question.
Broan-NuTone LLC, 926 W. State Street, Hartford, Wisconsin 53027 www.broan.com 800-558-1711
Broan-NuTone Canada, Inc., 1140 Tristar Drive, Mississauga, Ontario L65T 1H9._- www.broan.ca_ 877-896-1119
99044696C
