Inicio DCP-585CW
Guía de configuración rápida
USA-SPA Versión 0
Antes de utilizar el equipo, es necesario leer esta Guía de configuración rápida para realizar la configuración e
instalación correctamente.
1

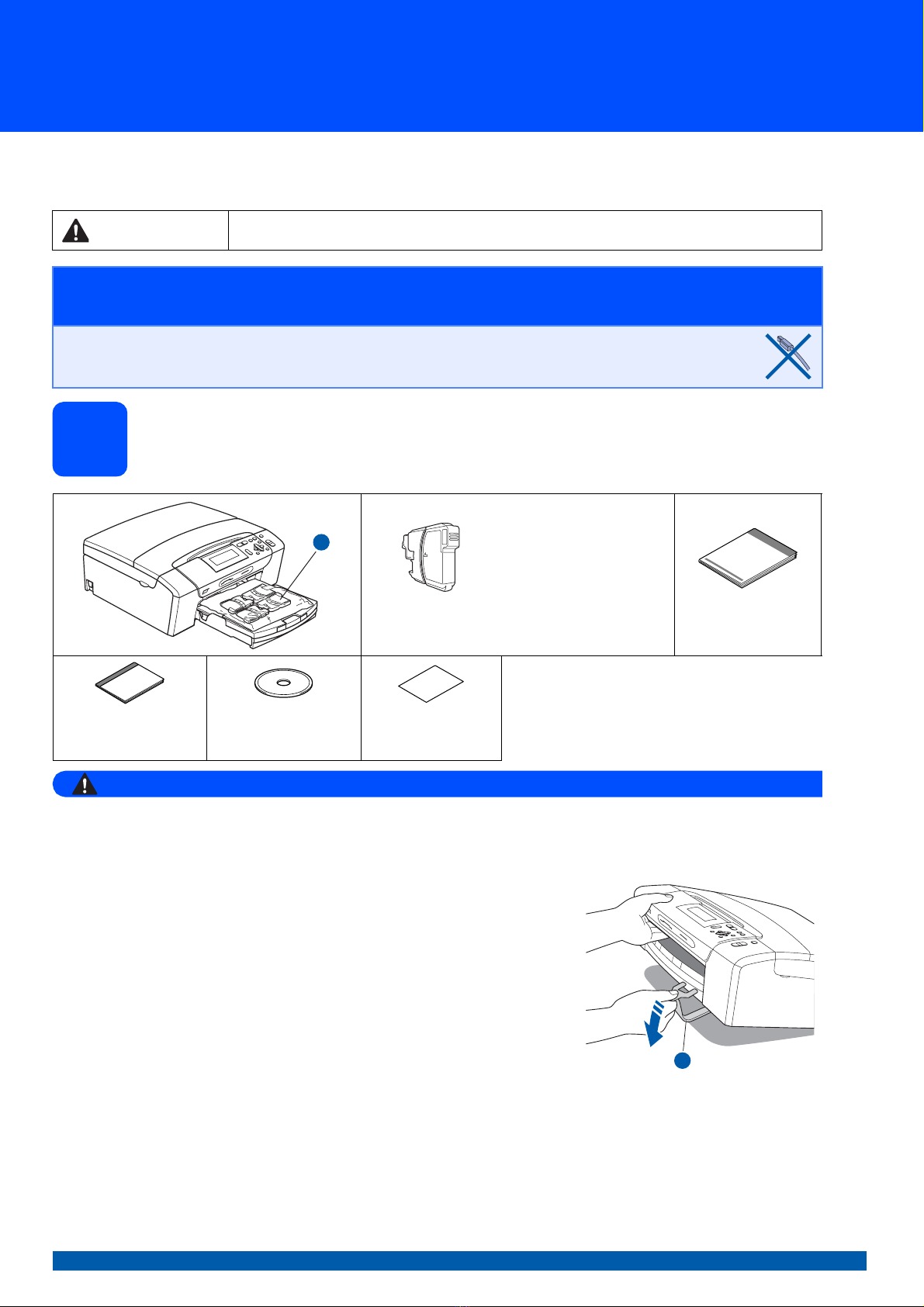

Desembalaje del equipo y comprobación de los componentes
ADVERTENCIA
En el embalaje del equipo se utilizan bolsas de plástico. Para evitar el riesgo de asfixia, mantenga las
bolsas fuera del alcance de bebés y niños.
aQuite la cinta de protección y la película que cubre el cristal de escáner.
bExtraiga el embalaje de protección de color verde alevantando la
parte delantera del equipo y tirando del mismo embalaje.
cRetire la bolsa de plástico bque contiene los cartuchos de tinta de la
parte superior de la bandeja de papel.
dAsegúrese de que están todos los componentes.
ADVERTENCIA Las advertencias le informan sobre lo que debe hacer para evitar una posible lesión.
Importante
NO conecte todavía el cable USB (si está utilizando un cable
USB).
Cartuchos de tinta
iniciales [x4]
Negro
Amarillo
Cian
Magenta
Guía de
configuración rápida
Guía del usuario CD-ROM Formulario de
pedido de
accesorios
2
1

2
2

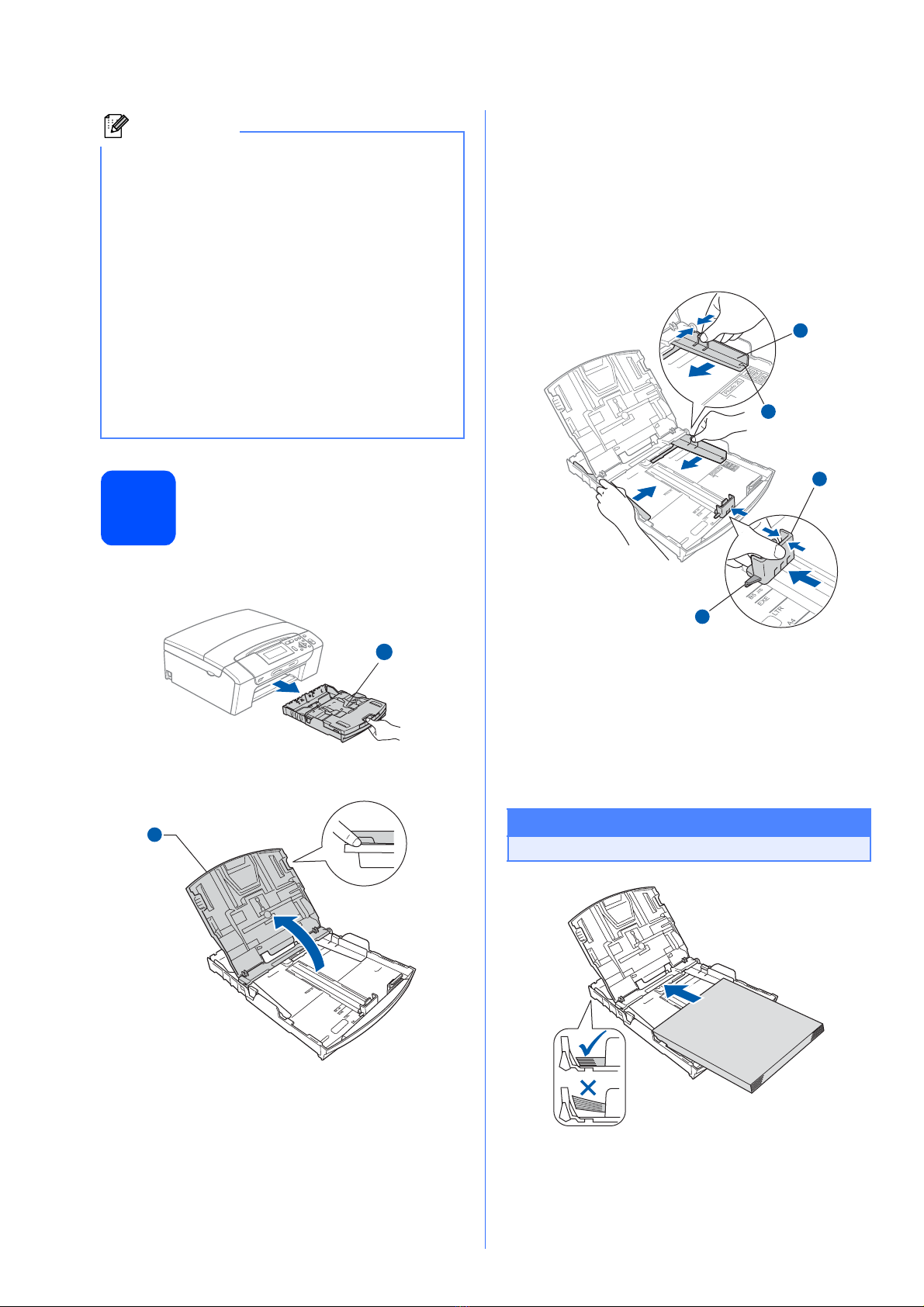

Carga de papel de carta
normal/papel A4
aExtraiga la bandeja de papel a
completamente del equipo.
bAbra la cubierta de la bandeja de papel a.
cCon las dos manos, pulse y deslice
suavemente las guías laterales del papel ay,
a continuación, la guía de longitud del papel b
para que se adapte al tamaño del papel.
Asegúrese de que las marcas triangulares c
de las guías laterales del papel ay la guía de
longitud del papel bse alinea con la marca
correspondiente al tamaño de papel que está
utilizando.
dVentile bien la pila de papel para evitar que se
produzcan atascos y problemas de
alimentación de papel.
eIntroduzca suavemente el papel en la bandeja
de papel con la parte de impresión encarada
hacia abajo, primero el extremo de la parte
superior. Asegúrese de que el papel de la
bandeja no está arrugado.
Nota
• Los componentes incluidos en la caja pueden
variar según el país.
• Recomendamos guardar todos los materiales
de embalaje y la caja por si tuviera que enviar
el equipo.
• Es necesario que adquiera el cable de interfaz
correcto para la interfaz que desea utilizar
(conexión mediante USB o red).
Cable USB
Asegúrese de utilizar un cable USB 2.0 (tipo A/B)
cuya longitud no supere los 6 pies (2 metros).
Cable de red
Utilice un cable de par trenzado recto de
categoría 5 (o superior) para la red Fast Ethernet
10BASE-T o 100BASE-TX.
1
1Importante
No empuje el papel demasiado.
1
3
3
2

3
fAjuste cuidadosamente las guías laterales de
papel con las dos manos. Comprueben que las
guías del papel toquen los bordes del papel.
gCierre la cubierta de la bandeja de papel a.
hLentamente, coloque con firmeza la bandeja
de papel en el equipo.
iMientras mantiene la bandeja de papel en su
sitio, extraiga el soporte de papel ahasta que
éste quede ajustado y, a continuación,
despliegue la aleta de soporte del papel b.
3
Conexión del cable de
alimentación
aConecte el cable de alimentación.
Nota
Cuando utilice papel de tamaño Legal, mantenga
pulsado el botón de guía universal amientras
desliza la parte delantera de la bandeja de papel
hacia el exterior.
1
1
Importante
NO conecte todavía el cable USB (si está
utilizando un cable USB).
Nota
El LED de advertencia del panel de control
permanecerá encendido hasta que haya
instalado los cartuchos de tinta.
1
2

4
4
Instalación de los
cartuchos de tinta
ADVERTENCIA
Si le entra tinta en los ojos, láveselos con agua
inmediatamente y consulte a un médico si se
le irritan.
aAsegúrese de que el equipo está encendido.
En la pantalla LCD aparecerá el texto:
Sin cartucho
Instalar tinta
Negro
bAbra la cubierta del cartucho de tinta a.
cExtraiga la pieza de protección de color
verde a.
dDesempaque el cartucho de tinta.
eGire el mando verde de la cubierta amarilla de
protección en el sentido de las agujas del reloj
para liberar el cierre hermético, a continuación,
extraiga la cubierta a.
fCompruebe que el color de la palanca a
coincida con el color del cartucho b, como se
indica en el diagrama siguiente.
gInstale cada cartucho de tinta en la dirección
de la flecha que aparece en la etiqueta.
Nota
No se deshaga de la pieza verde de proteccion.
La necesitará en caso de que transporte el
equipo.
No Cartridge
Black
Install Ink
1
1
1
1
2

5

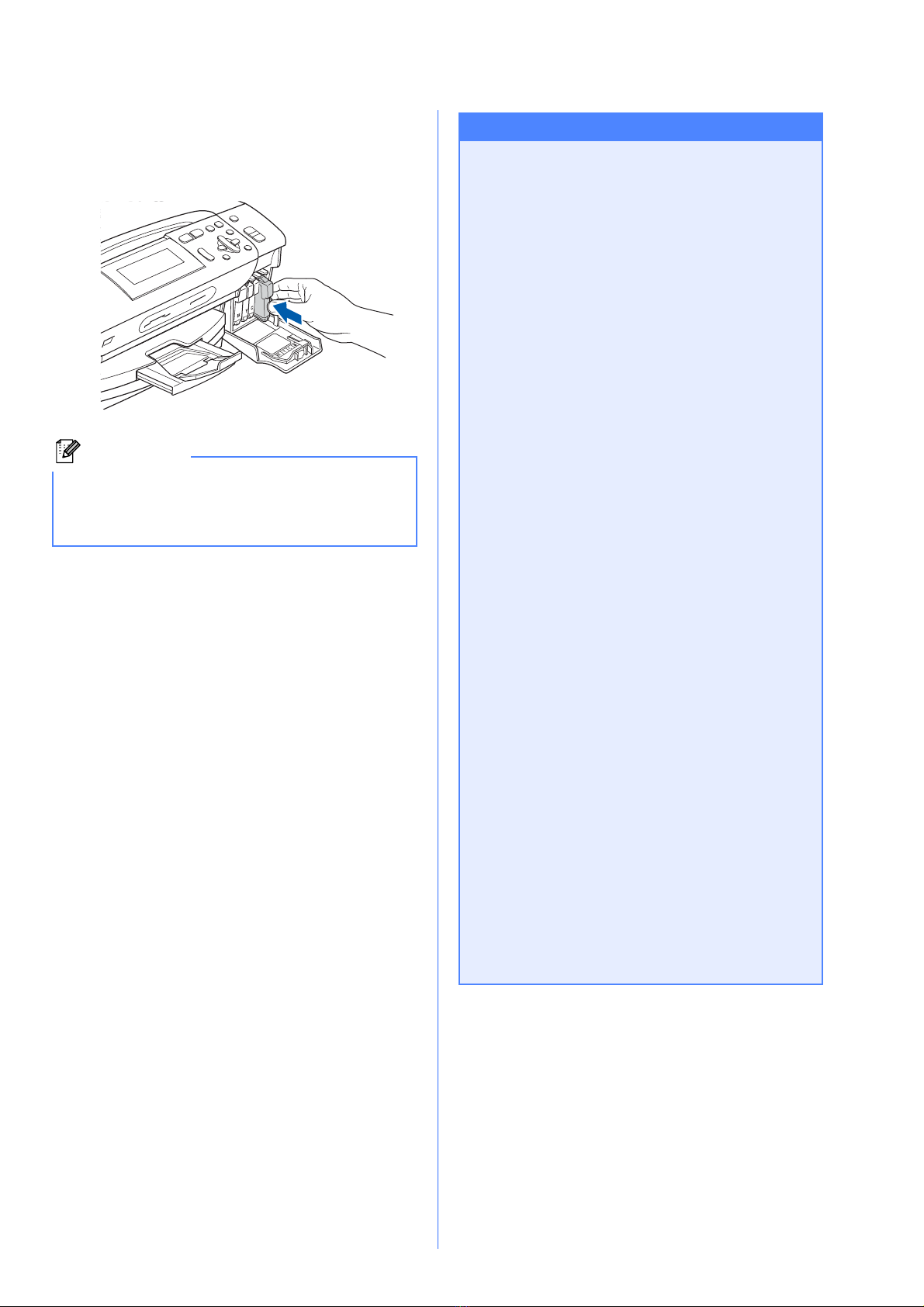

h Empuje suavemente el cartucho de tinta hasta
que haga clic. Una vez instalados los cartuchos
de tinta, cierre la cubierta del cartucho de tinta.
Nota
El equipo preparará el sistema de tubos de tinta
para la impresión. Este proceso tardará
aproximadamente unos minutos. No desactive el
equipo.
Importante
• NO extraiga los cartuchos de tinta si no los
va a cambiar. Si lo hace, puede reducir la
cantidad de tinta disponible y el equipo no
sabrá cuánta tinta queda en el cartucho.
• NO agite los cartuchos de tinta. Si se
mancha la piel o la ropa con la tinta, lávese
de inmediato con jabón o detergente.
• NO introduzca ni retire los cartuchos
repetidamente. De lo contrario, la tinta
podría derramarse fuera del cartucho.
• Si mezcla los colores instalando un
cartucho de tinta en la posición incorrecta,
limpie el cabezal de impresión varias veces,
después de corregir la instalación del
cartucho. (Consulte Limpieza del cabezal de
impresión en el apéndice B de la Guía del
usuario).
• Una vez abierto el cartucho de tinta,
instálelo en el equipo y utilícelo como
máximo durante seis meses a partir de la
fecha de instalación. Utilice exclusivamente
cartuchos de tinta cerrados hasta la fecha
de caducidad indicada en el embalaje.
• NO desmonte o fuerce el cartucho de tinta,
de lo contrario puede provocar que la tinta
se salga del cartucho.
• Brother recomienda encarecidamente que
no se rellenen los cartuchos de tinta
suministrados con el equipo. Se
recomienda también que se sigan utilizando
solamente cartuchos de tinta de repuesto
genuinos de la marca Brother. El uso o el
intento de uso de tintas o cartuchos de tinta
posiblemente incompatibles en el equipo
pueden dañar el equipo y generar una baja
calidad de impresión. Nuestra garantía no
cubre ningún problema provocado por el
uso de tinta o de cartuchos de tinta de
terceros no autorizados. Para proteger la
inversión y garantizar la calidad de
impresión, siga sustituyendo los cartuchos
de tinta usados con consumibles genuinos
de la marca Brother.

6
5

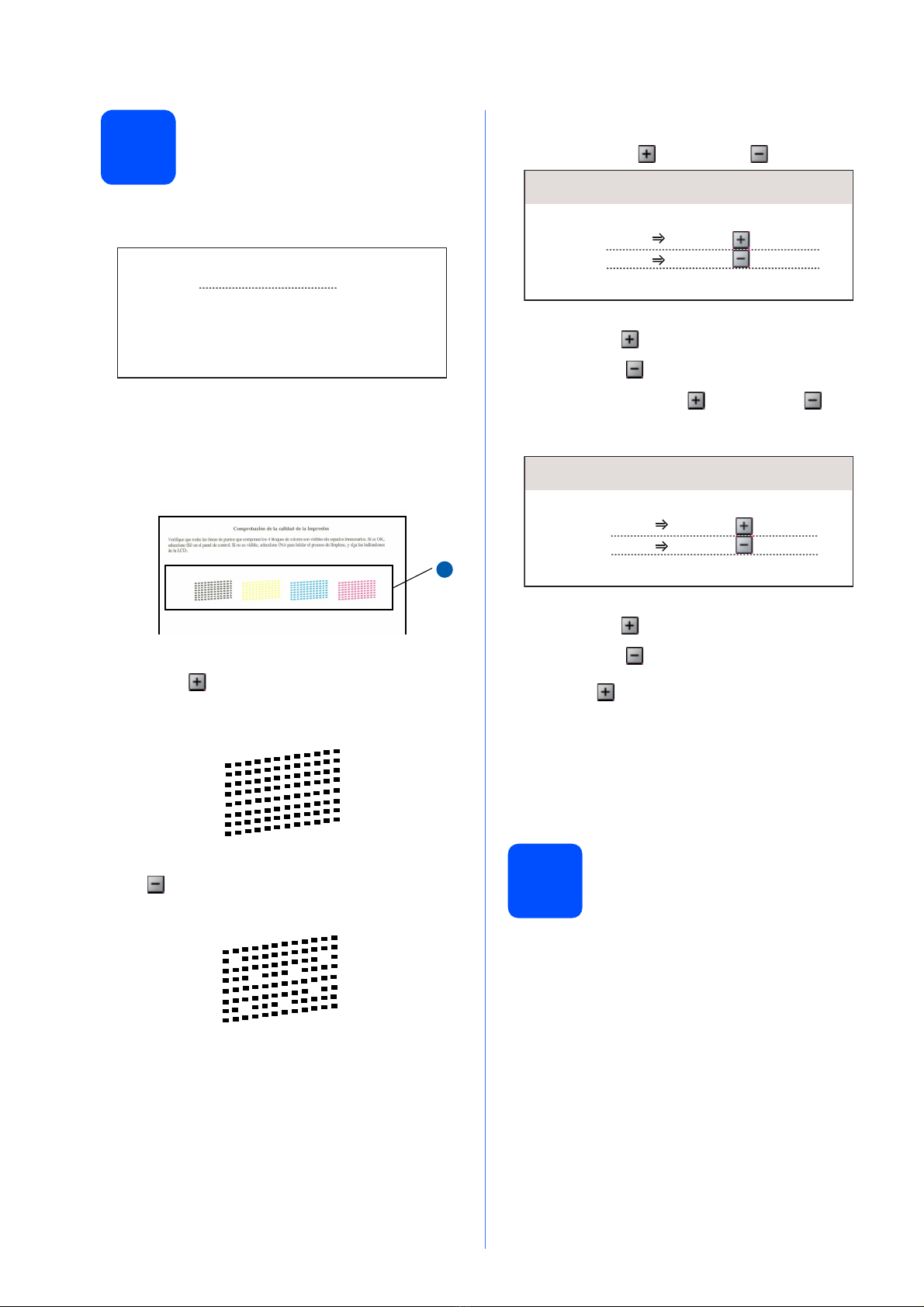

Comprobación de la
calidad de impresión
aCuando el proceso de preparación finaliza, la
pantalla LCD muestra el mensaje
.
Poner papel y Pulsar
Start
Pulse Color Start.
b Compruebe la calidad de los cuatro bloques de
color
a en la hoja. (negro/amarillo/cian/magenta)
cSi todas las líneas aparecen nítidas y visibles,
pulse (Yes (Sí)) para finalizar la
comprobación de calidad.
Si observa que faltan líneas cortas, pulse
(No (No)) y vaya al paso d.
dEn la pantalla LCD se le preguntará si la
calidad de impresión es correcta para negro y
color. Pulse (Yes (Sí)) o (No (No)).
Correcto Negro?
Sí iPulse
No iPulse
Después de pulsar (Yes (Sí)) o (No
(No)) para negro y color, la pantalla LCD
muestra:
Limpiar ahora?
Sí iPulse
No iPulse
ePulse (Yes (Sí)), el equipo comenzará a
limpiar los colores.
fUna vez concluida la limpieza, pulse
Color Start. El equipo comenzará a imprimir
de nuevo la hoja de comprobación de la
calidad de impresión. Vuelva al paso b.
6
Selección del idioma
(si es necesario)
aPulse Menu.
bPulse ao bpara seleccionar
Initial Setup (Conf.inicial).
Pulse OK.
c Pulse a o b para seleccionar
Local Language (Sel. lenguaje).
Pulse
OK .
dPulse ao bpara seleccionar el idioma.
Pulse OK.
ePulse Stop/Exit.
Correcta
Baja calidad
Set Paper and Press
Start
1
1
Black OK?
Yes Press
Press
No
Start Cleaning?
Yes Press
Press
No

7
7
Configuración del
contraste de la pantalla
LCD (Si es necesario)
Si tiene dificultades para leer la pantalla LCD, pruebe
a cambiar la configuración de contraste.
aPulse Menu.
bPulse ao bpara seleccionar Config. gral.
Pulse OK.
cPulse ao bpara seleccionar Configur. LCD.
Pulse OK.
dPulse ao bpara seleccionar Contraste LCD.
ePulse do cpara seleccionar Claro, Med u
Oscuro.
Pulse OK.
fPulse Stop/Exit.
8
Configuración de la fecha
y la hora
Al configurar la fecha y la hora, el equipo puede
limpiar el cabezal de impresión periódicamente y
mantener una calidad de impresión óptima. También,
permite que el equipo asigne un nombre a los
archivos creados mediante la función de escanear a
soporte.
aPulse Menu.
bPulse ao bpara seleccionar Conf.inicial.
Pulse OK.
cPulse ao bpara seleccionar Fecha y hora.
Pulse OK.
dPulse ao brepetidamente para introducir los
dos últimos dígitos del año y, a continuación,
pulse OK.
(Por ejemplo, introduzca 08para 2008).
ePulse ao bpara introducir los dos dígitos del
mes y, a continuación, pulse OK.
(Por ejemplo, introduzca 03para marzo).
fPulse ao bpara introducir dos dígitos para el
día y, a continuación, pulse OK.
(Porejemplo,introduzca01paraelprimerdía
del mes).
gPulse ao bpara introducir los dos dígitos para
la hora en formato de 24 horas y, a
continuación, pulse cpara introducir los
minutos.
(Por ejemplo, introduzca 15para 3:00 p.m.).
Nota
Si lo desea, puede ajustar también el ángulo de la
pantalla levantándola.
Fecha y hora
Año:20
08
MENÚ Introduzca y Pulse OK
Fecha y hora
Mes:
03
MENÚ Introduzca y Pulse OK
Fecha y hora
Día:
01
MENÚ
Introduzca y Pulse OK
Fecha y hora
Hora:
15:00
MENÚ
Introduzca y Pulse OK

8
hPulse ao bpara introducir los dos dígitos para
los minutos y, a continuación, pulse OK.
(Por ejemplo, introduzca 1 5 , 2 5 para 3:25 p.m.)
iPulse Stop/Exit.
Nota
Es posible aumentar o disminuir rápidamente el
número si mantiene pulsado ao b.
Para confirmar la fecha y hora actuales,
imprima el informe de configuración del
usuario. (Consulte Impresión de informes
en el capítulo 3 de la Guía del usuario).
Fecha y hora
Hora:
15:25
MENÚ
Introduzca y Pulse OK

9
Windows®Macintosh®Windows®Macintosh®
USB Red cableada Red inalámbrica
9

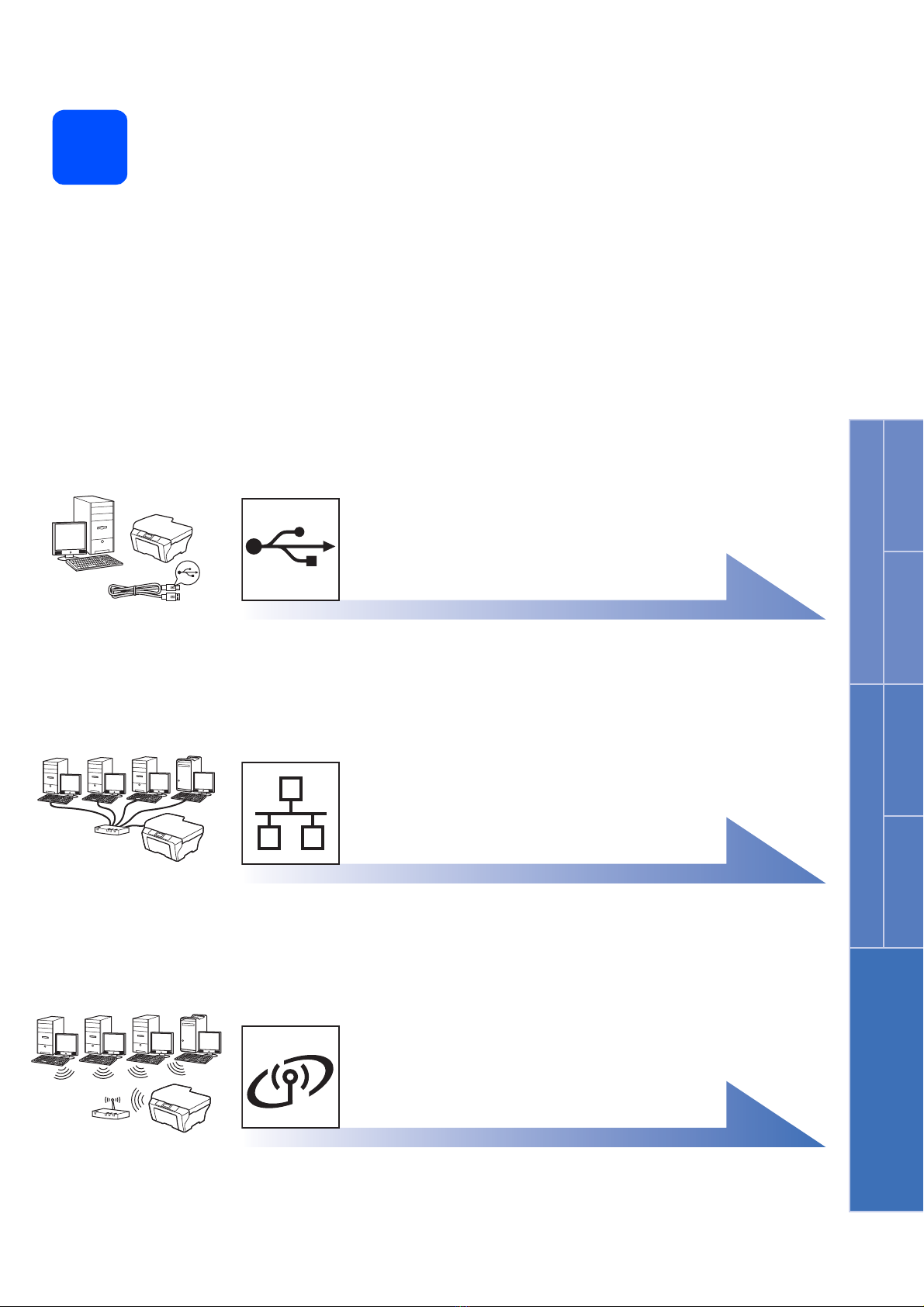

Selección del tipo de conexión
Si dispone de un cable de interfaz USB
Windows
®
, vaya a la página 10

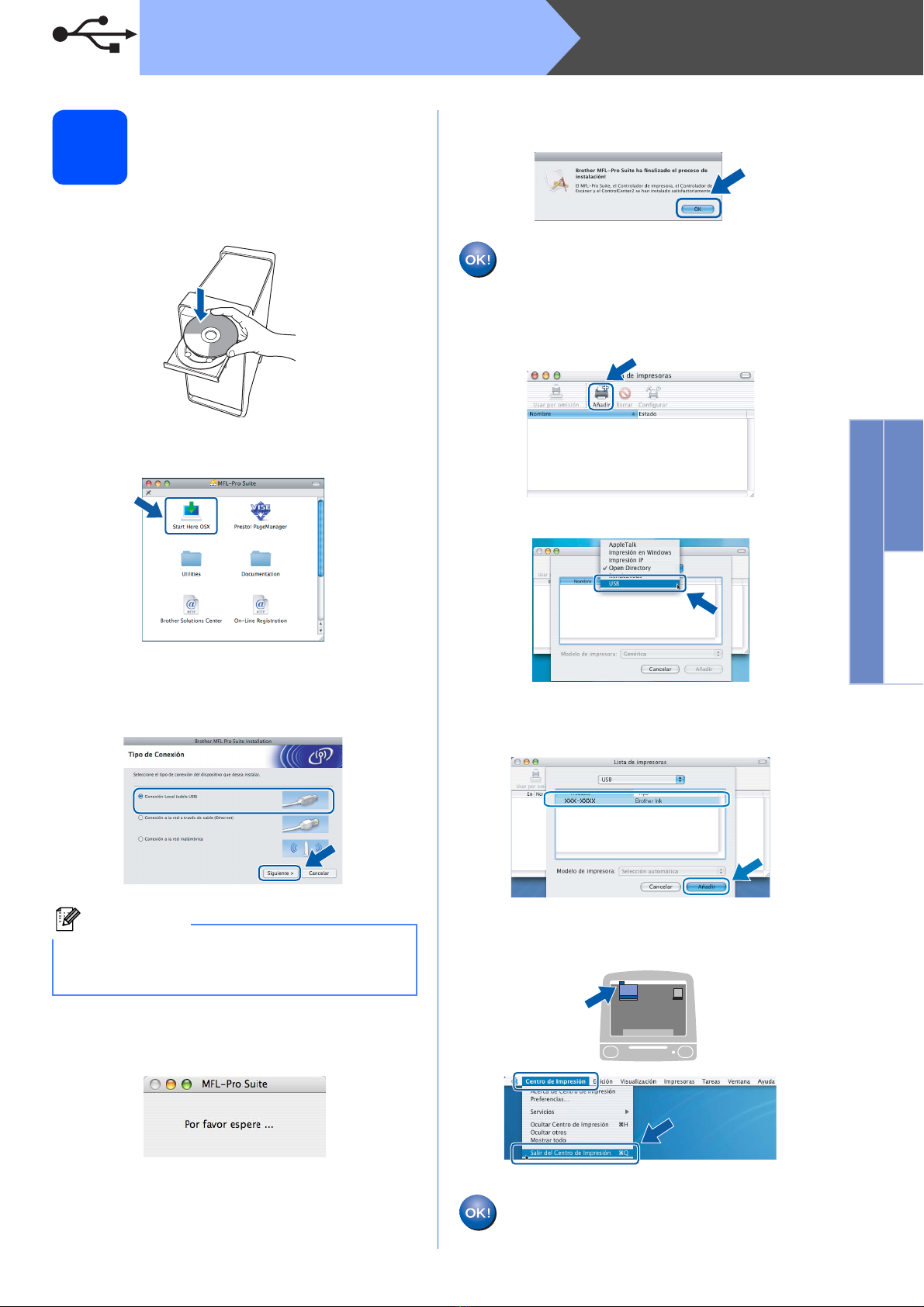

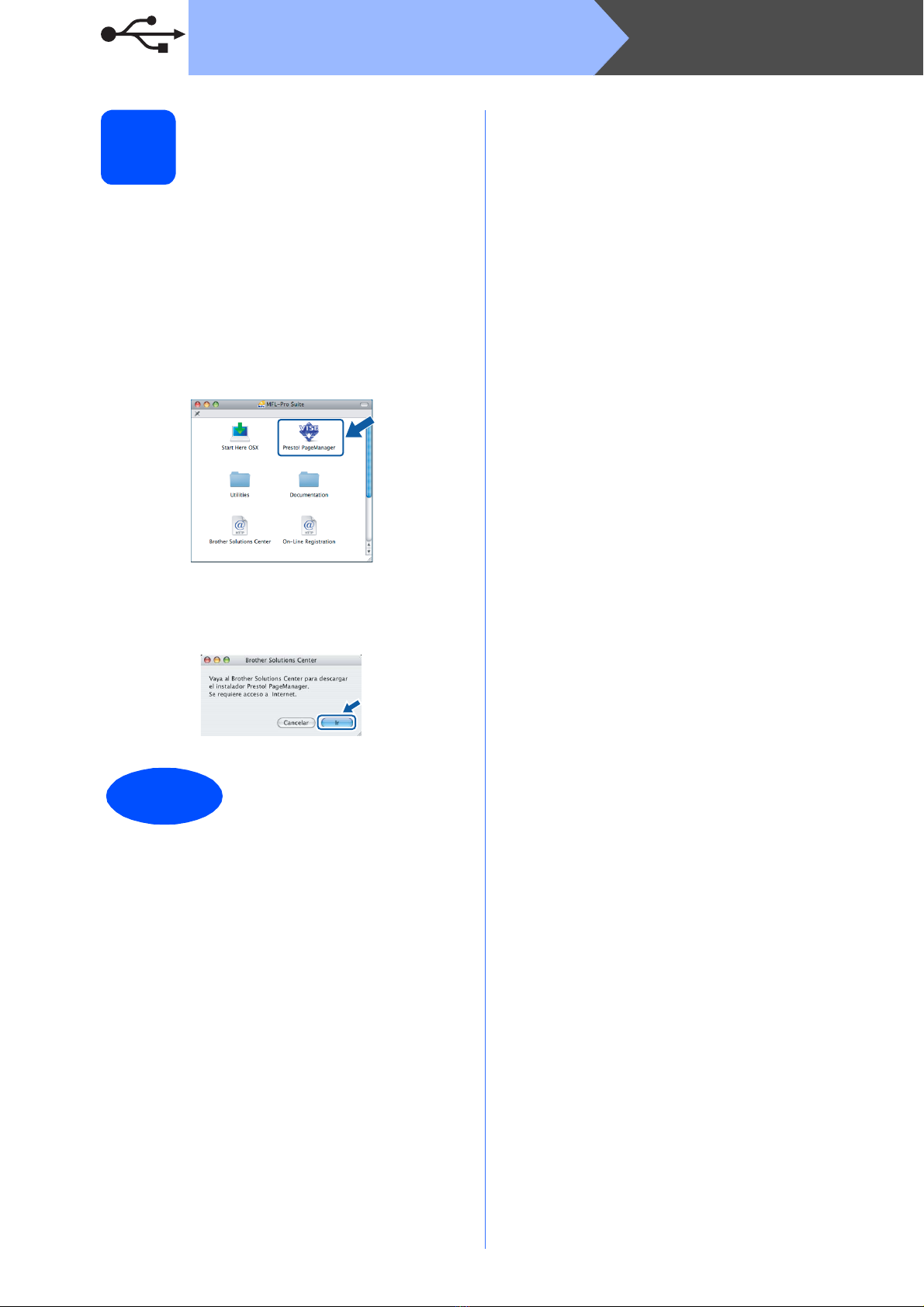

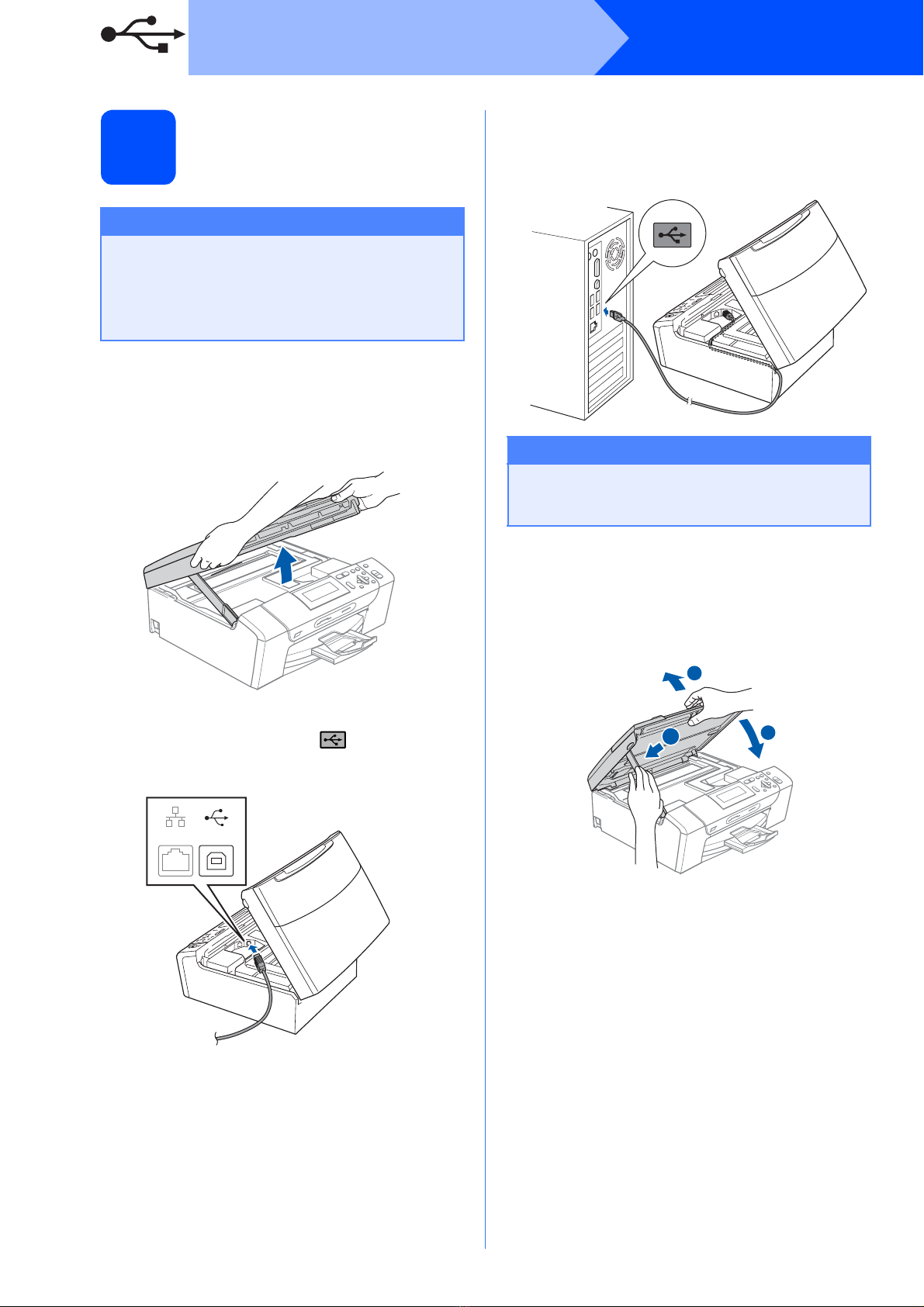

Macintosh
®
, vaya a la página 14

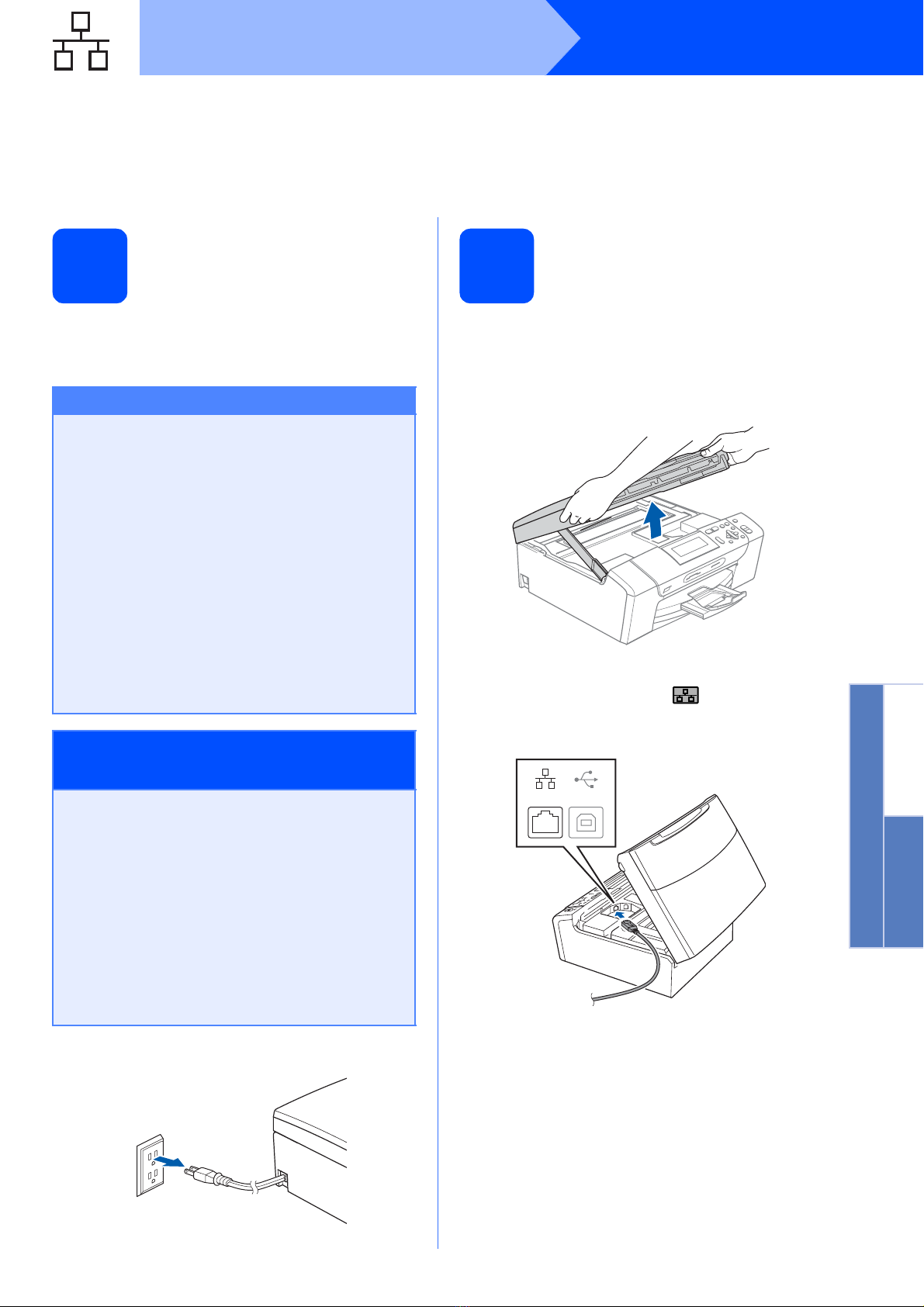

Si dispone de una red cableada
Windows
®
, vaya a la página 17
Macintosh
®
, vaya a la página 22
Si dispone de una red inalámbrica
Windows
®
y Macintosh
®
,
vaya a la página 25

10
Windows®
USB

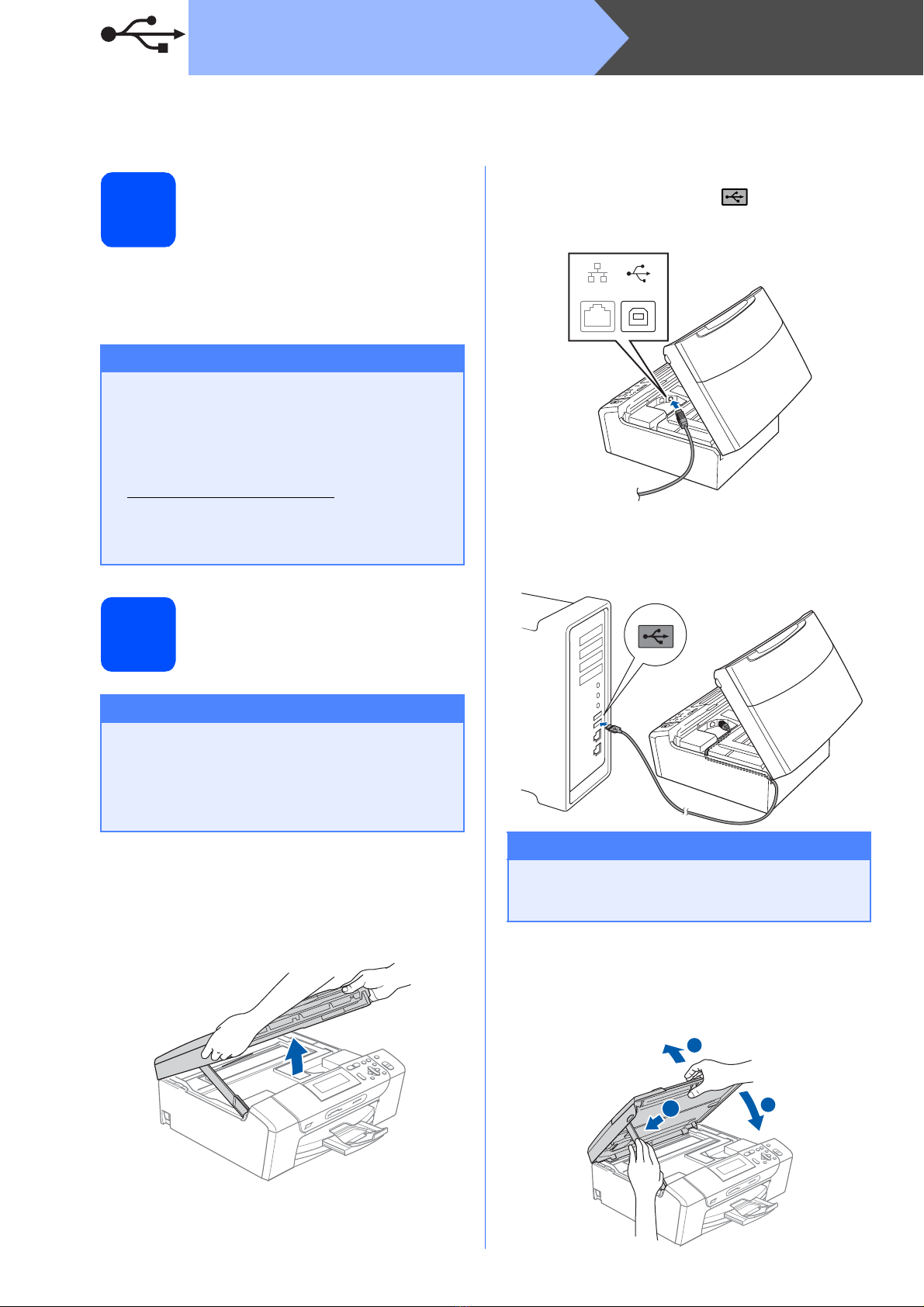

Para usuarios de interfaz USB
(en Windows
®
2000 Professional/XP/ XP Professional x64 Edition/
Windows Vista
®
)
10

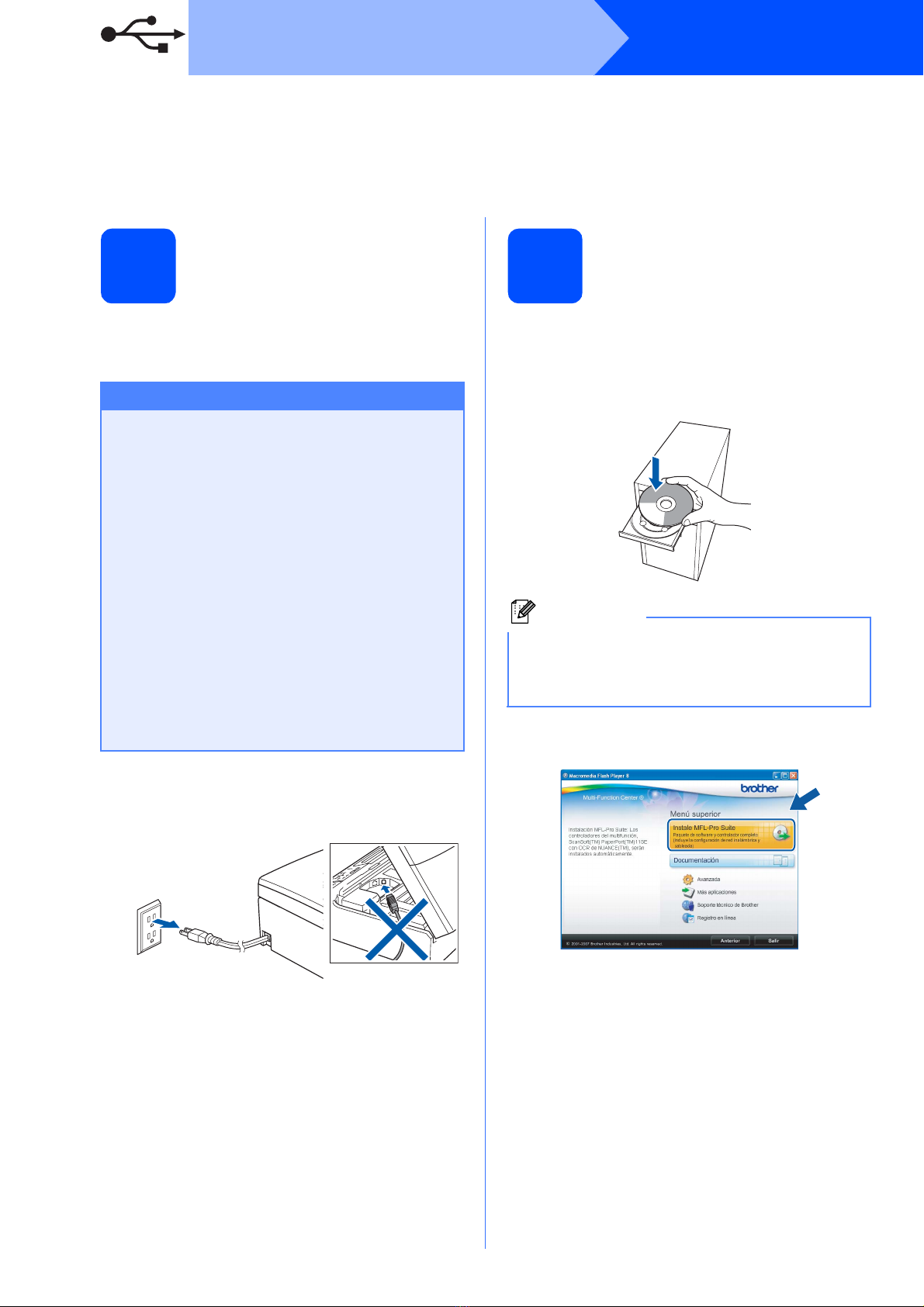

Antes de realizar la
instalación
aAsegúrese de que el ordenador está
encendido y de que ha iniciado sesión con
derechos de administrador.
bDesenchufe el equipo de la toma de corriente
CA y del ordenador, si ya ha instalado un cable
de interfaz.
11
Instalación de
MFL-Pro Suite
aIntroduzca el CD-ROM suministrado en la

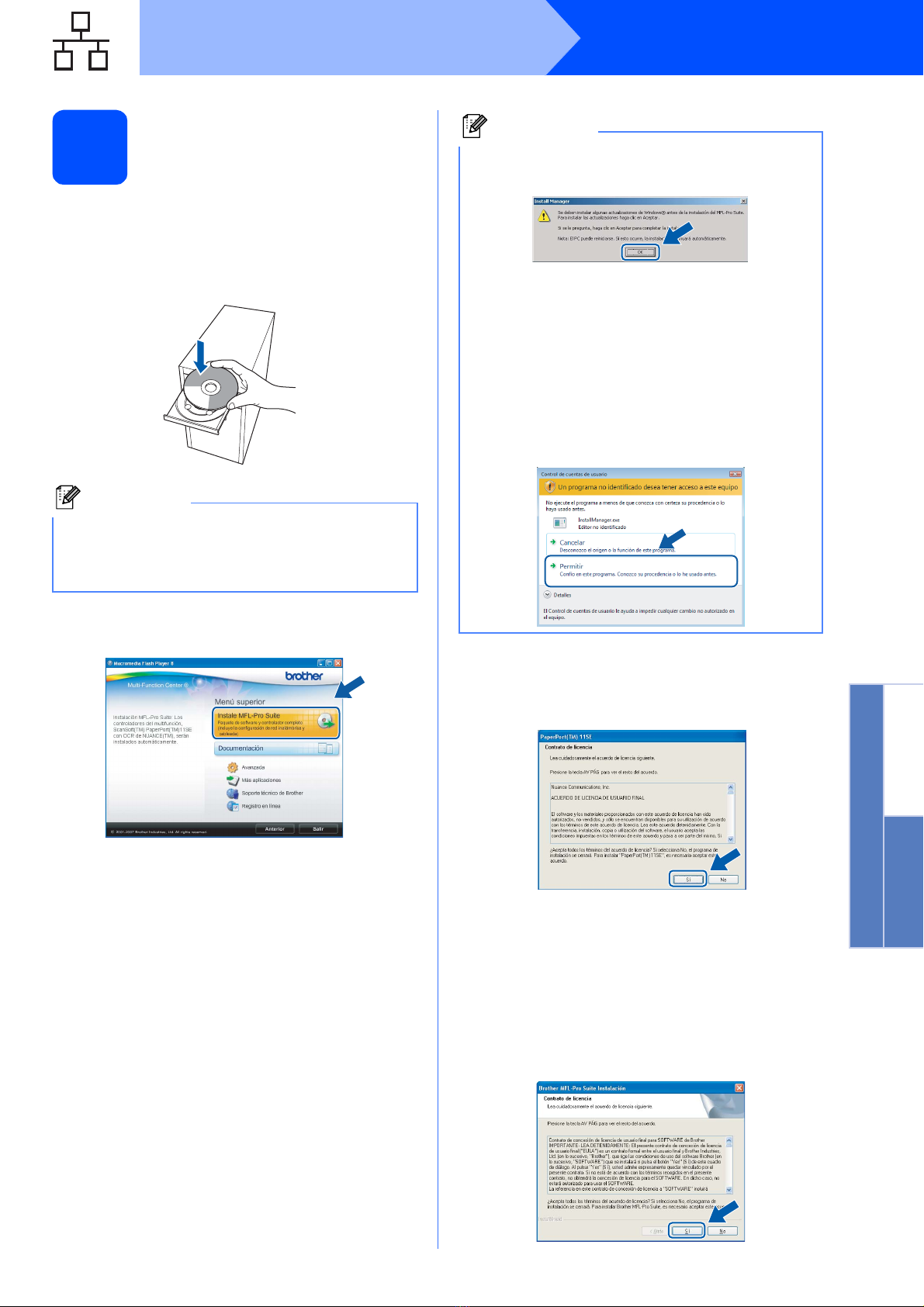

unidad de CD-ROM. Si aparece la pantalla
Nombre del modelo, seleccione el equipo. Si
aparece la pantalla Idioma, haga clic en el
idioma de su preferencia.
b De este modo, se abrirá el menú principal del
CD-ROM. Haga clic en
Instale MFL-Pro Suite .
Importante
• NO conecte el cable USB todavía.
• Si hay algún programa en ejecución,
ciérrelo.
• Asegúrese de que no hay ninguna tarjeta de
memoria ni unidad de memoria flash USB
introducidas.
• La pantalla puede variar en función del
sistema operativo que utilice.
• El CD-ROM suministrado incluye
ScanSoft™ PaperPort™ 11SE. Este
software es compatible solamente con
Windows®2000 (SP4 o superior), XP (SP2 o
superior); XP Professional x64 Edition y
Windows Vista®. Actualice el Service Pack
de Windows®con la versión más actual
antes de instalar MFL-Pro Suite.
Nota
Si la pantalla de Brother no aparece
automáticamente, vaya a Mi PC (Equipo), haga
doble clic en el icono del CD-ROM y, a
continuación, haga doble clic en start.exe.
