Bticino 375006 User manual

375006
375007
375008
375009
05/22-01 PC
LE12696AB
BTicino SpA – Viale Borri, 231 – 21100 Varese – Italy – www.bticino.com
For UK only: Legrand Electric Ltd Great King Street North Birmingham B19 2LF
384 mm
149 mm
2 mm 58 mm
90 – 130 cm
*
160 – 165 cm
149 mm
384
mm
60 mm

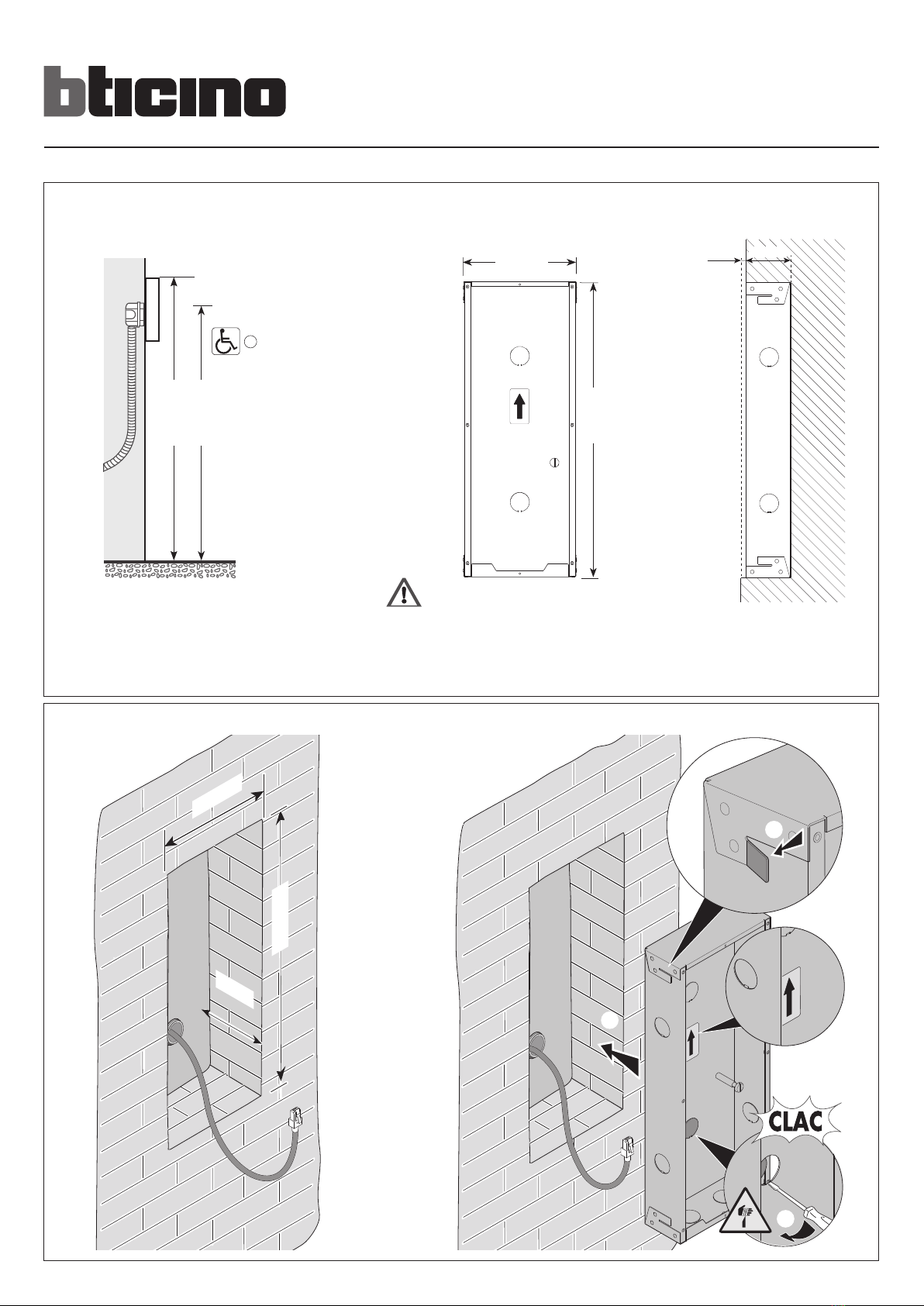

• Dati dimensionali 375006
(scatola per Posto esterno 374001/03)
• Dimensional data 375006
(box for Entrance panel 374001/03)
• Données dimensionnelles 375006
(boîte pour Poste externe 374001/03)
• Datos dimensionales 375006
(caja para Placa exterior 374001/03)
* Altezza raccomandata salvo diversa normativa vigente.
* Recommended height, unless different regulations are specified.
* Hauteur conseillée sauf autre norme en vigueur.
* Altura aconsejada salvo en caso de normativa diversa vigente.
• Per garantire il corretto funzionamento del Lettore impronte digitali, installare in posizione riparata dalla pioggia.
• To ensure proper operation, the Fingerprint Reader must be installed in a location protected from rain.
• Pour garantir le bon fonctionnement du lecteur d'empreintes digitales, l’installer à un endroit à l’abri de la pluie.
• Para garantizar el funcionamiento correcto del lector de huellas digitales, se ha de instalar en una posición
protegida de la lluvia.
3
2
1
• Montaggio 375006 • Mounting 375006 • Montage 375006 • Montaje 375006
2
414,4 mm
183,6 mm
90 – 130 cm
*
160 – 165 cm
2 mm 58 mm
184 mm
415
mm
60 mm

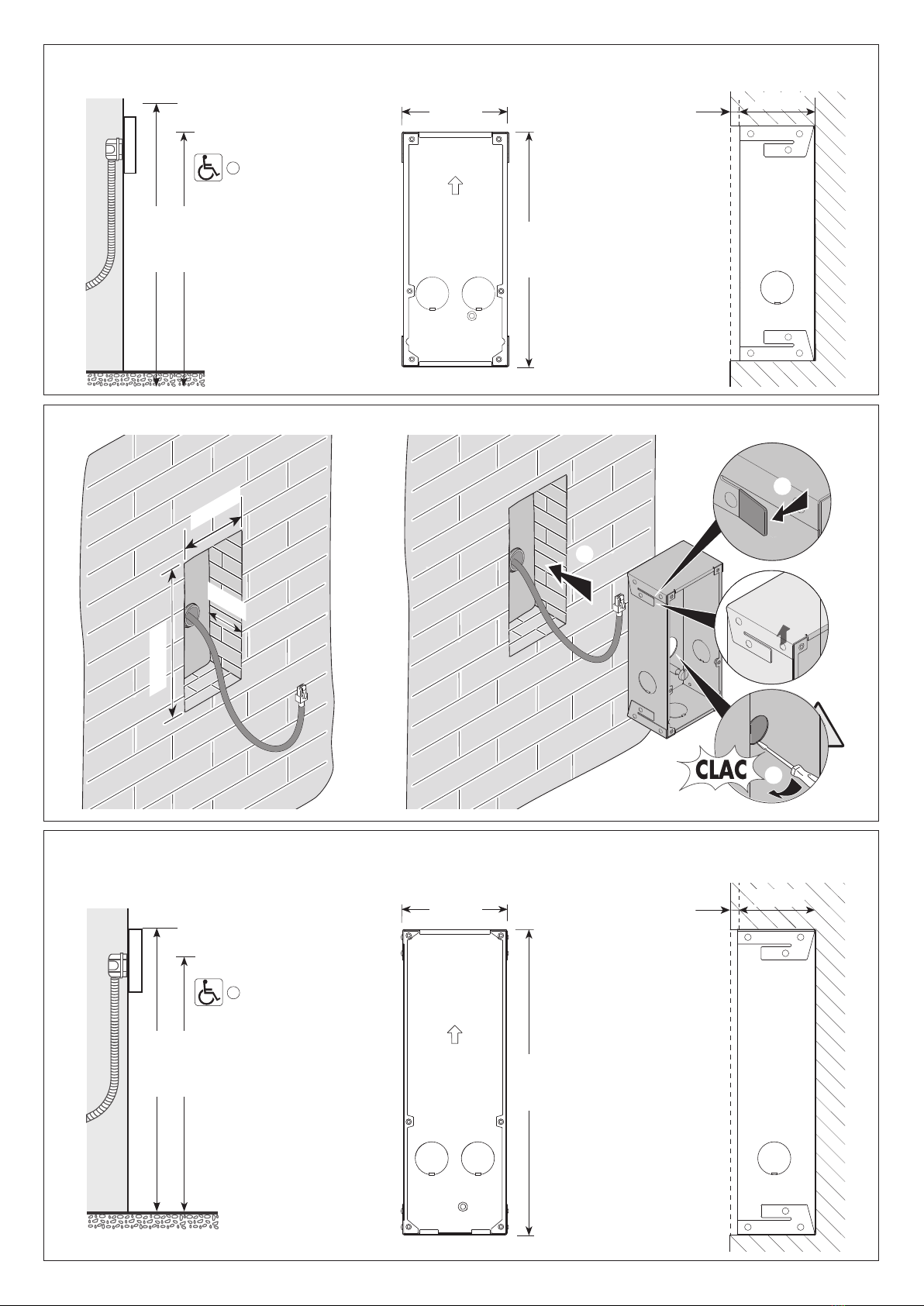

• Dati dimensionali 375007
(scatola per Posto esterno 374000/02)
• Dimensional data 375007
(box for Entrance panel 374000/02)
• Données dimensionnelles 375007
(boîte pour Poste externe 374000/02)
• Datos dimensionales 375007
(caja para Placa exterior 374000/02)
* Altezza raccomandata salvo diversa normativa vigente.
* Recommended height, unless different regulations are specified.
* Hauteur conseillée sauf autre norme en vigueur.
* Altura aconsejada salvo en caso de normativa diversa vigente.
• Per garantire il corretto funzionamento del Lettore impronte digitali, installare in posizione riparata dalla pioggia.
• To ensure proper operation, the Fingerprint Reader must be installed in a location protected from rain.
• Pour garantir le bon fonctionnement du lecteur d'empreintes digitales, l’installer à un endroit à l’abri de la pluie.
• Para garantizar el funcionamiento correcto del lector de huellas digitales, se ha de instalar en una posición
protegida de la lluvia.
• Montaggio 375007 • Mounting 375007 • Montage 375007 • Montaje 375007
3
2
1
3
90 – 130 cm
*
160 – 165 cm
178 mm
81,4 mm
2 mm 57 mm
• Montaggio 375008 • Mounting 375008 • Montage 375008 • Montaje 375008
• Dati dimensionali 375008
(scatola per Posto esterno 374004)
• Dimensional data 375008
(box for Entrance panel 374004)
• Données dimensionnelles 375008
(boîte pour Poste externe 374004)
• Datos dimensionales 375008
(caja para Placa exterior 374004)
84 mm
178
mm
59 mm
2
1
3
231,5 mm
81,4 mm
90 – 130 cm
*
160 – 165 cm
2 mm 60 mm
• Dati dimensionali 375009
(scatola per Posto esterno 374005)
• Dimensional data 375009
(box for Entrance panel 374005)
• Données dimensionnelles 375009
(boîte pour Poste externe 374005)
• Datos dimensionales 375009
(caja para Placa exterior 374005)
4
82 mm
232
mm
62 mm

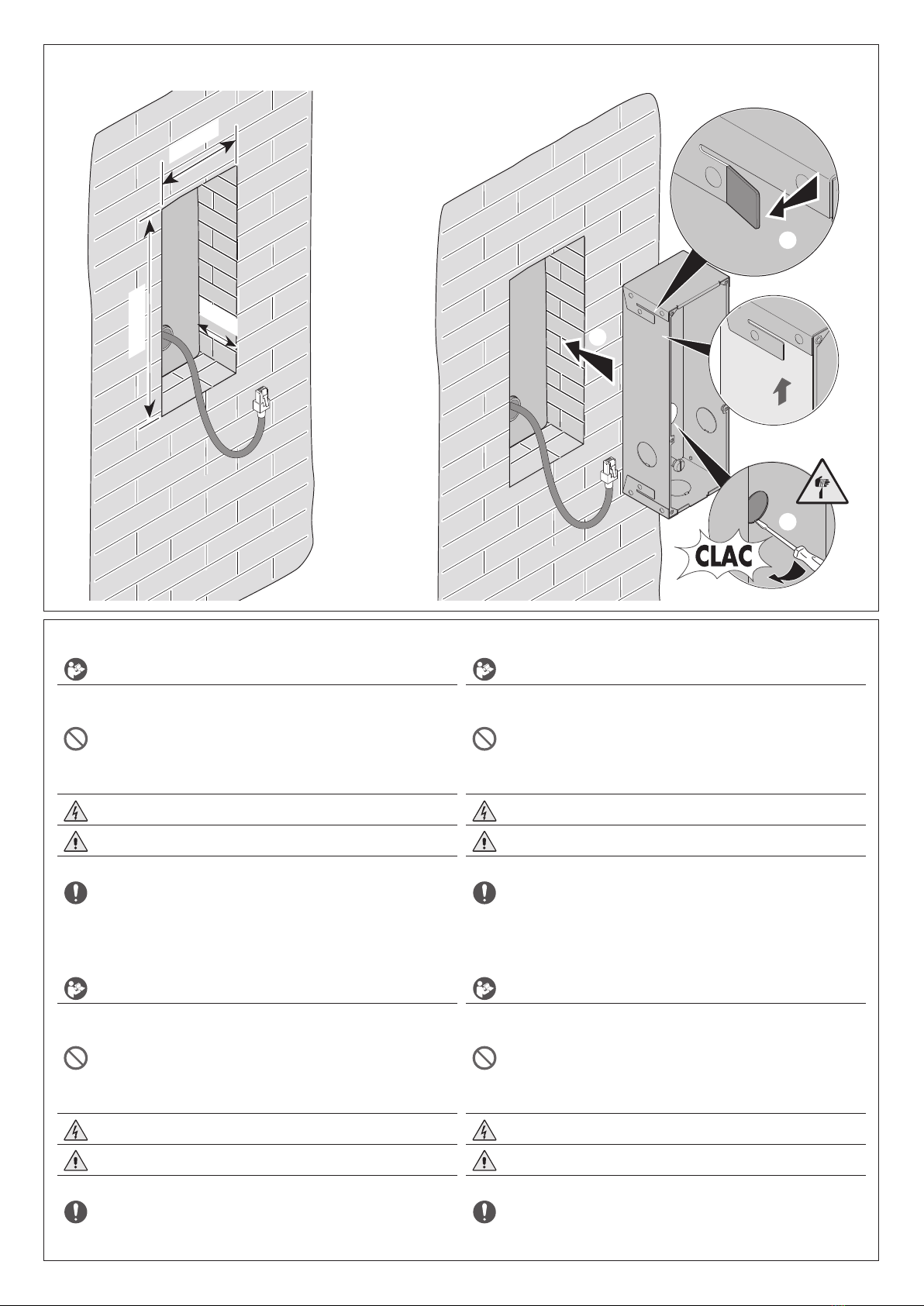

• Montaggio 375009 • Mounting 375009 • Montage 375009 • Montaje 375009
Avvertenze e diritti del consumatore
Leggere attentamente prima dell’uso e conservare per un riferimento futuro.
Divieto di toccare le unità con le mani bagnate.
Divieto di utilizzo di pulitori liquidi o aerosol.
Divieto di occludere le aperture di ventilazione.
Divieto di modicare i dispositivi.
Divieto di rimuovere parti di protezione dai dispositivi.
Divieto di esporre l’unità a stillicidio o a spruzzi d’acqua.
Divieto di installare le unità in prossimità di fonti di calore / freddo.
Divieto di installare le unità in prossimità di gas nocivi e polveri.
Divieto di ssaggio delle unità su superci non adatte.
Pericolo di shock elettrico.
Rischio caduta dei dispositivi a causa di cedimento della supercie su cui sono installati o installazione inappropriata.
Togliere l’alimentazione prima di ogni intervento sull’impianto.
Attenzione: le operazioni di installazione, congurazione, messa in servizio e manutenzione devono essere
eettuate esclusivamente da personale qualicato.
Assicurarsi che l’installazione a parete sia eettuata correttamente come da istruzioni installative.
Assicurarsi che l’installazione dell’unità sia conforme alle normative vigenti.
Collegare i cavi di alimentazione secondo le indicazioni.
Per eventuali espansioni di impianto utilizzare solo gli articoli indicati nelle speciche tecniche
Warnings and consumer rights
Read carefully before use and keep for future reference.
Touching the units with wet hands is forbidden.
Using liquid cleaners or aerosols is forbidden.
Blocking the ventilation openings is forbidden.
Modifying the devices is forbidden.
Removing protective parts from the devices is forbidden.
Exposing the unit to water drops or splashes is forbidden.
Installing the units near heat/cold sources is forbidden.
Installing the units near harmful gases and powders is forbidden.
Fastening the units on unsuitable surfaces is forbidden.
Danger of electrical shock.
Risk of devices falling because the surface on which they are installed collapses or inappropriate installation.
Switch the power supply OFF before any work on the system.
Caution: Installation, conguration, starting-up and maintenance must be performed exclusively by
qualied personnel.
Check that the wall installation has been carried out correctly according to the installation instructions.
Check that the unit installation complies with the standards in force.
Connect the power supply wires as indicated.
Use only the items indicated in the technical specications for any system expansions.
Avertissements et droits du consommateur
Lire attentivement avant toute utilisation et installation de nos produits et conserver pour toute
consultation en cas de besoin.
Interdiction de toucher les unités avec les mains mouillées.
Interdiction d’utiliser des produits de nettoyage liquides ou des aérosols.
Interdiction de boucher les ouvertures de ventilation.
Interdiction de modier les dispositifs.
Interdiction daes retirer les parties de protection des dispositifs.
Interdiction d’exposer l’unité à des suintements ou à des éclaboussures.
Interdiction d’installer les unités à proximité de sources de chaler/froid.
Interdiction d’installer les unités à proximité de gaz nocifs et poudres/poussières.
Interdiction de xer les unités sur des surfaces non appropriées.
Risque d’électrocution.
Risque de chute des dispositifs en cas de rupture de la surface sur laquelle ils sont installés ou mauvaise installation.
Couper l’alimentation avant toute intervention sur l’installation.
Attention: les opérations d’installation, de conguration, de mise en service et d’entretien doivent être
conées à un personnel qualié.
S’assurer que l’installation murale est correctement eectuée conformément aux instructions d’installation.
S’assurer que l’installation de l’unité est conforme aux normes en vigueur.
Brancher les câbles d’alimentation dans le respect des indications fournies.
Pour les éventuelles extensions de l’installation, utiliser uniquement les articles indiqués dans les caractéristiques techniques.
Advertencias y derechos del consumidor
Lea detenidamente antes del uso y conserve la documentación para consultas futuras.
Se prohíbe tocar las unidades con las manos mojadas.
Se prohíbe el uso de limpiadores líquidos o aerosoles.
Se prohíbe tapar las aperturas de ventilación.
Se prohíbe modicar los dispositivos.
Se prohíbe desmontar las partes de protección de los dispositivos.
Se prohíbe exponer la unidad a goteos o a chorros de agua.
Se prohíbe instalar las unidades cerca de fuentes de calor /frío.
Se prohíbe instalar las unidades cerca de gases nocivos y polvo.
Se prohíbe jar las unidades en supercies no aptas.
Peligro de choque eléctrico
Riesgo de caída de los dispositivos por hundimiento de la supercie de montaje o instalación inadecuada.
Corte la alimentación antes de intervenir en el sistema.
Atención: Las operaciones de instalación, conguración, puesta en servicio y mantenimiento han de ser
efectuadas exclusivamente por personal cualicado.
Asegúrese de que la instalación se haya efectuado correctamente según las instrucciones de instalación.
Asegúrese de que la instalación de la unidad cumpla las normativas vigentes.
Conecte los cables de alimentación según las indicaciones.
Para posibles expansiones del sistema, use solamente los artículos indicados en las especicaciones técnicas.
2
1
3
