Thermaltake V150 TG User manual

CHECK DESIGN
Poki
(20/03/25)
Anna
(20/03/25)
產品料號
C A - 1 R 1 - 0 0 S 1 W N - 0 0 V 1 5 0 T G
產品名稱 印刷項目
說明書 2 0 / 0 3 / 2 5 A
發稿日期 版本
24
© 2020 Thermaltake Technology Co., Ltd. All Rights Reserved. A-2020.04
Micr o Case
V150 TG

CHECK DESIGN
Poki
(20/03/25)
Anna
(20/03/25)
產品料號
C A - 1 R 1 - 0 0 S 1 W N - 0 0 V 1 5 0 T G
產品名稱 印刷項目
說明書 2 0 / 0 3 / 2 5 A
發稿日期 版本
24
Contents
Chapter 1. Product Introduction
Chapter 2. Installation Guide
2.1
2.2
2.3
2.4
2.5
2.6
2.7
1.1
1.2
1.3
01
02
03
05
06
07
08
09
10
11
Specification
Accessory
Warning and Notice
Side Panel Disassembly
PSU Installation
Motherboard Installation
3.5" & 2.5" HDD Installation
Chapter 3. Leads Installation
Case LED Connection
USB 2.0 Connection
USB 3.0 Connection
Audio Connection
3.1
3.2
3.3
3.4
12
12
12
12
PCI Slot Usage
Air Cooling Installation
Radiator Installation
Chapter 4. Other
4.1
4.2
18
19
Thermaltake Power Supply Series (Optional)
Tt RGB Plus Ecosystem
*Picture for reference only
*Information in the user manual is subject to change without notice

CHECK DESIGN
Poki
(20/03/25)
Anna
(20/03/25)
產品料號
C A - 1 R 1 - 0 0 S 1 W N - 0 0 V 1 5 0 T G
產品名稱 印刷項目
說明書 2 0 / 0 3 / 2 5 A
發稿日期 版本
24
Figure Parts Name Q’ty Used for
Screw M3 x 5mm
Screw #6-32 x 10mm
Screw #6-32 x 6mm
Stand-off #6-32 x 6mm
Screw T5 x 10mm
Cable Tie
Buzzer
12
10
4
2
4
5
1
Motherboard
3.5” HDD
Power
Motherboard
Case Fan
Cable Management
Motherboard Alarm
V150 TG
Micro Case
Front: 2 x 120mm, 2 x 140mm
Top: 1 x 120mm, 1 x 140mm
Rear: 1 x 120mm
CPU cooler height limitation: 155mm
VGA length limitation: 350mm(Without Front Fan)
PSU length limitation: 220mm
Side Panel 4mm Tempered Glass x 1
Model
Case Type
Dimension(H*W*D) 440 x 208 x 398 mm (17.32 x 8.19 x 15.67 inch)
Cooling System
Radiator Support
Clearance
Drive Bays
- Accessible
- Hidden
Rear (exhaust) :
120 x 120 x 25 mm fan (1000rpm, 16dBA) x 1
-
2 x 2.5” ; 2 x 3.5”
Expansion Slots 4
Motherboards 6.7” x 6.7” (Mini ITX), 9.6” x 9.6” (Micro ATX)
l/O Port 1 x USB 3.0, 2 x USB 2.0, 1 x HD Audio
Radiator Support Front: 1 x 240mm, 1 x 280mm
HDD/SSD Rubber 16 2.5” SSD / 3.5” HDD
Screw M3 x 5mm 10 2.5” SSD

CHECK DESIGN
Poki
(20/03/25)
Anna
(20/03/25)
產品料號
C A - 1 R 1 - 0 0 S 1 W N - 0 0 V 1 5 0 T G
產品名稱 印刷項目
說明書 2 0 / 0 3 / 2 5 A
發稿日期 版本
24

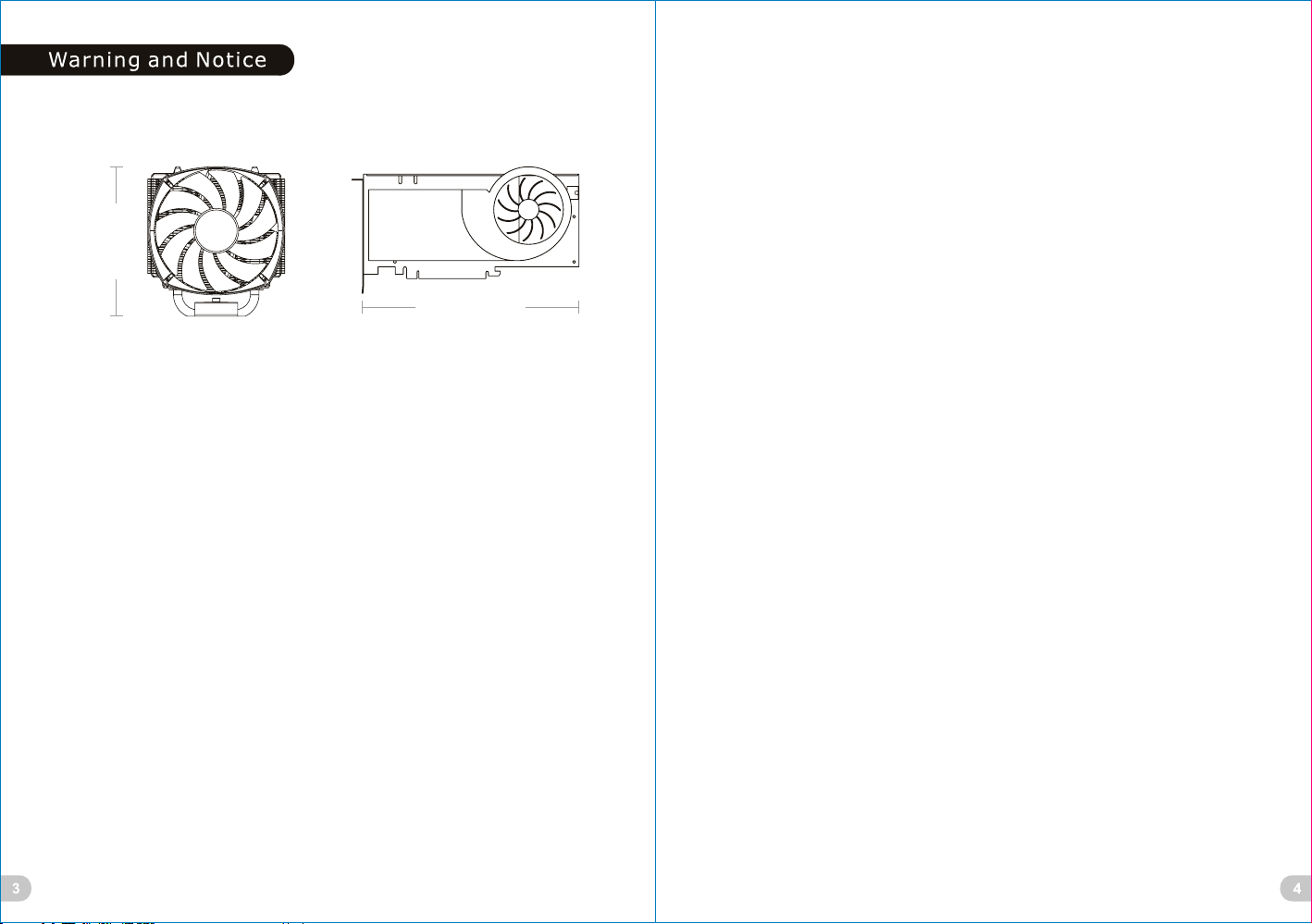

<155 mm
<350 mm
CPU Cooler Height Limitation VGA (Add-on card) Length Limitation
Warning!!
CPU Cooler Height Limitation:
Please ensure that your CPU cooler does NOT exceed 155 mm (6.1 inches) height.
VGA (Add-on card) Length Limitation:
Please ensure that your VGA (Add-on card) does NOT exceed 350 mm (13.8 inches) length.
Warnung!!
CPU-Kühler Höhenbeschränkung:
Bitte stellen Sie sicher, dass Ihr CPU-Kühler 155 mm (6,1 Zoll) Höhe nicht überschreitet.
VGA (Add-on-Karte) Längenbeschränkung:
Bitte stellen Sie sicher, dass Ihre VGA (Add-on-Karte) 350 mm (13,8 Zoll) Länge nicht
überschreitet.
Avertissement !
Limite de hauteur du ventilateur de CPU :
Vérifiez que la hauteur du ventilateur de CPU ne dépasse pas 155 mm.
Limite de longueur de la carte (complémentaire) VGA :
Vérifiez que la longueur de votre carte (complémentaire) VGA ne dépasse pas 350 mm
Precaución
Limitación de altura del refrigerador de CPU:
Asegúrese de que la altura de su refrigerador de CPU no excede los 155 mm (6,1 pulgadas).
Limitación de longitud de la tarjeta de vídeo (adicional):
Asegúrese de que la longitud de su tarjeta de vídeo (adicional) no excede los 350 mm (13,8
pulgadas).
Attenzione!
Limitazione altezza dissipatore CPU:
Assicurarsi che l’altezza del dissipatore CPU NON superi 155 mm (6,1 pollici).
Limitazione lunghezza VGA (scheda aggiuntiva):
Assicurarsi che la lunghezza del VGA (scheda aggiuntiva) NON superi 350 mm (13,8 pollici).
Atenção!!
Limite de altura para o dissipador do CPU:
O limite de altura para o dissipador do CPU é 155 mm (6,1 polegadas).
CPU 冷卻器的高度限制：
請確保 CPU 冷卻器的高度不超過 155 mm (6.1 英吋)。
VGA (附加介面卡) 的長度限制：
請確保 VGA (附加介面卡) 的長度不超過 350 mm (13.8 英吋)。
CPU 散热器高度限制：
请确保 CPU 散热器的高度不超过 155 mm（6.1 英寸）。
VGA（附加卡）长度限制：
请确保 VGA（附加卡）的长度不超过 350 mm（13.8 英寸）。
CPUクーラーの高さ制限:
CPUクーラーの高さが155mmを超えていないことを確認してください。
VGA（アドオンカード）の長さ制限:
VGA（アドオンカード）の長さが350mmを超えていないことを確認してください。
Ограничение по высоте охладителя ЦП
Убедитесь, что высота охладителя ЦП (центрального процессора) НЕ превышает 155 мм
(6,1 дюйма).
Ограничение по длине видеокарты VGA (плата расширения)
Убедитесь, что длина видеокарты VGA (плата расширения) НЕ превышает 350 мм
(13,8 дюйма).
CPU Soğutucu Yükseklik Sınırlaması:
Lütfen CPU soğutucunuzun yüksekliğinin 155mm’yi (6,1 inç) GEÇMEDİĞİNDEN emin olun.
VGA (Eklenti kartı) Uzunluk Sınırlaması:
Lütfen VGA’nızın (Eklenti kartı) uzunluğunun 350mm’yi (13,8 inç) GEÇMEDİĞİNDEN emin
olun.
Limite de comprimento para VGA (placa gráfica):
O limite de comprimento para VGA (placa gráfica) é 350 mm (13,8 polegadas).
警告！！
警告！！
警告
Внимание!
Uyarı!!
คำเตือน!!
ขีดจำกัดความสูงสำหรับฮีตซิงก์ของ CPU:
ขีดจำกัดความสูงสำหรับฮีตซิงก์ของ CPU คือ 155 มม. (6.1 นิ้ว)
ขีดจำกัดความยาวสำหรับ VGA (การ์ดแสดงผล):
ขีดจำกัดความยาวสำหรับ VGA (การ์ดแสดงผล) คือ 350 มม. (13.8 นิ้ว)
