FS FHD-FWME4 User manual

WANDMONTAGE-SPLEIßBOX
FHD-FWME4
WALL-MOUNT ENCLOSURE
COFFRET À MONTAGE MURAL
Quick Start Guide
Quick-Start Anleitung
Guide de Démarrage Rapide
V1.0

1
Bulkhead
Trennwand
Cloison
Right Door
Rechte Tür
Portière Droite
Left Door
Linke Tür
Portière Gauche
Grounding Point
Erdungspunkt
Point de Mise à la Terre
Keyed Lock
Schloss mit Schlüssel
Serrure à Clé
Door Latch
Türverriegelung
Verrouillage de
la Portière
FHD-FWME4

2
4X 2X
1X6X 6X
1X 1X
1X
1X
WARN ING
1X
MODULE
MODULE
Optional (Not Included)
Optional (nicht im Lieferumfang enthalten)
Optionnel (non inclus)
4X
10X

3
4
Ⅰ
Ⅱ
1
2

5
6

7
8

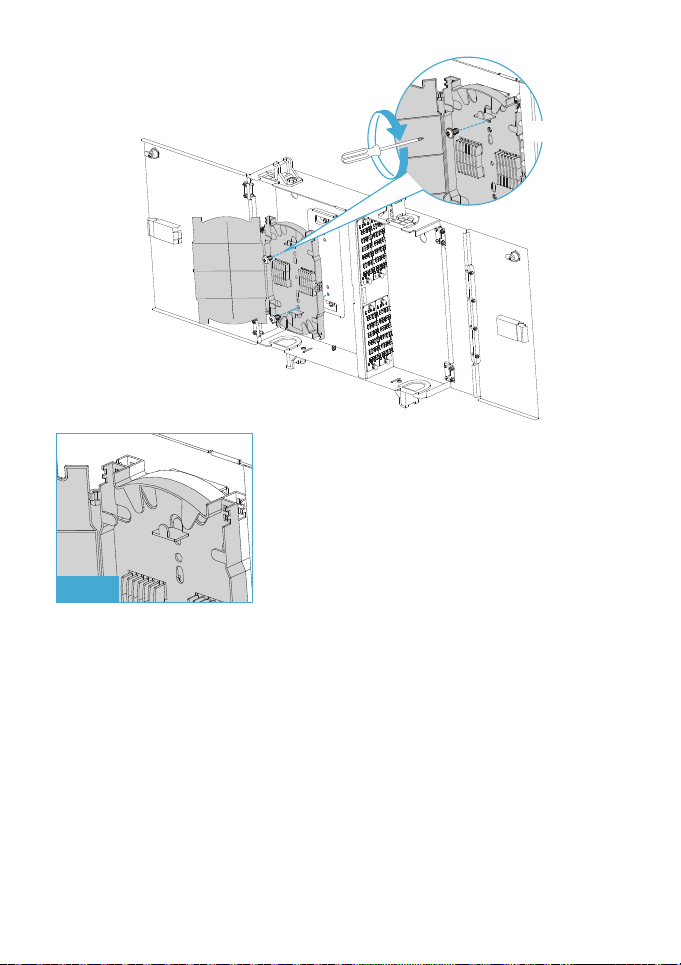

NOTE: If 2pcs splice trays are to be installed in the enclosure, the cover of the splice
tray on the bottom must be removed.
HINWEIS: Wenn 2 Stück Spleißfächer in die Spleißbox eingebaut werden sollen, muss
die Abdeckung des Spleißfachs an der Unterseite entfernt werden.
NOTE : Si deux plateaux d'épissures doivent être installés dans le boîtier, le couvercle
du plateau d'épissures situé en bas doit être retiré.
NOTE
2X

9
10

11
12
Wall
Wand
Mur
10.0 inch
10,0 Zoll
10,0 pouces
10.0 inch
10,0 Zoll
10,0 pouces
13.0 inch
13,0 Zoll
13,0 pouces
13.0 inch
13,0 Zoll
13,0 pouces
4X

Ⅲ
Ⅳ
Ⅱ
0.25″dia key slot
0,25″Durchmesser Steckplatz
0,25″dia fente pour clé
Ⅰ
PASSED
Copyright © 2023 FS.COM All Rights Reserved.
Q.C.
Wall
Wand
Mur
NOTE
NOTE: Assemble these parts in the order shown.
HINWEIS: Bauen Sie diese Teile in der angegebenen Reihenfolge
zusammen.
NOTE : Assemblez ces pièces dans l'ordre indiqué.
(Not Included)
(Nicht im Lieferumfang enthalten)
(Non inclus)
