BULL AUDIO SW-12 User manual

Einbauanleitung für SW-12
Empfohlen für Gehäuseeinbau
Installation Manual for SW-12
Recommended for enclosure
install
ation

2
SEHR GEEHRTER KUNDE,
wir gratulieren Ihnen zum Kauf dieses hochwertigen BULL AUDIO Subwoofers. Bitte lesen Sie die nach-
folgenden Installations- und Betriebsempfehlungen aufmerksam durch, um die Klangqualität und das
Performance-Potential dieses Lautsprechers voll ausnutzen zu können.
Technische Daten:
F
s
25 Hz
R
e
dc 3,65
Ω
Q
ms
3,31
Q
es
0,46
Q
ts
0,42
L
e
1,9 mH
V
as
(Sd) 98 Liter
S
d
510 cm2
Z @ 100 Hz 4,5
Ω
Z @ 1 KHz 16
Ω
Z @ 10 KHz 67
Ω
R
ms
4,4 kg/s
X
max
18 mm
Max. Belastbarkeit 400 Watt Außendurchmesser (A): 313mm
Nennbelastbarkeit 50-200 Watt Einbaudurchmesser (B): 278 mm
Übertragungsbereich 25-400 Hz Einbautiefe (C): 133mm
Impedanz (nominell) 4,5
Ω
@ 100Hz Gesamttiefe (D): 135 mm
Wirkungsgrad 88 dB @ 1W/1m Magnetdurchmesser (E): 145 mm
Max. SPL im KFZ 138 dB @ 35-120Hz Volumen-Verdrängung: 3,0 Liter im Gehäuse
Magnetgewicht 1140 Gramm Empfohlene Subsonic Frequenz
Schwingspulen - Ø 50 mm Aluminium 20-35 Hz / 18 – 24 dB/Oktave
Warnung:
Die Belastbarkeit des Subwoofers sinkt bei sehr niedrigen Frequenzen stark ab. Sie ist durch den Memb-
ranhub und die mechanischen Bauteile des Subwoofers begrenzt. (Nur noch ein Bruchteil der elektrischen
Belastbarkeit).
Durch die Verwendung von Subsonic-Filtern werden die gefährlichen Tiefstbass-Frequenzen (<20-35 Hz)
abgetrennt und gleichzeitig die Belastbarkeit, Dynamik und Lebensdauer Ihres Subwoofers erheblich
gesteigert. Die Tiefbassleistung des Subwoofers wird dabei nicht eingeschränkt, sondern im Tiefbasspegel
noch erweitert.
Verwendung:
Die BULL AUDIO Subwoofer wurden speziell zum Betrieb in kleinen Gehäusevolumen konstruiert und
können mit entsprechenden PC-Programmen, sowie den technischen Angaben auf der Vorderseite der
Einbauanleitung für die Anwendung Bassrefl ex, Bandpass und geschlossenes Gehäuse berechnet werden.
Einige Gehäuseempfehlungen fi nden Sie nachfolgend.

3
Gehäusebauvorschläge:
Gehäuse 1 geschlossen (siehe Bild 1):
Gehäusetyp Q
tc
Volumen F
0
-Hz Musikrichtung
Purist
0,707
40 l
46 Hz
Jazz, Drums
Normal
0,900
28 l
61 Hz
Techno, Disco Kickbass
SPL-Bomer
1,100
19 l
75 Hz
Hardrock, Diso-Sound
Balancer
0,780
35 l
48 Hz
Pop, Klassik, Schlager Kickbass
Allrounder
0,650
67 l
44 Hz
Klassik + Hits

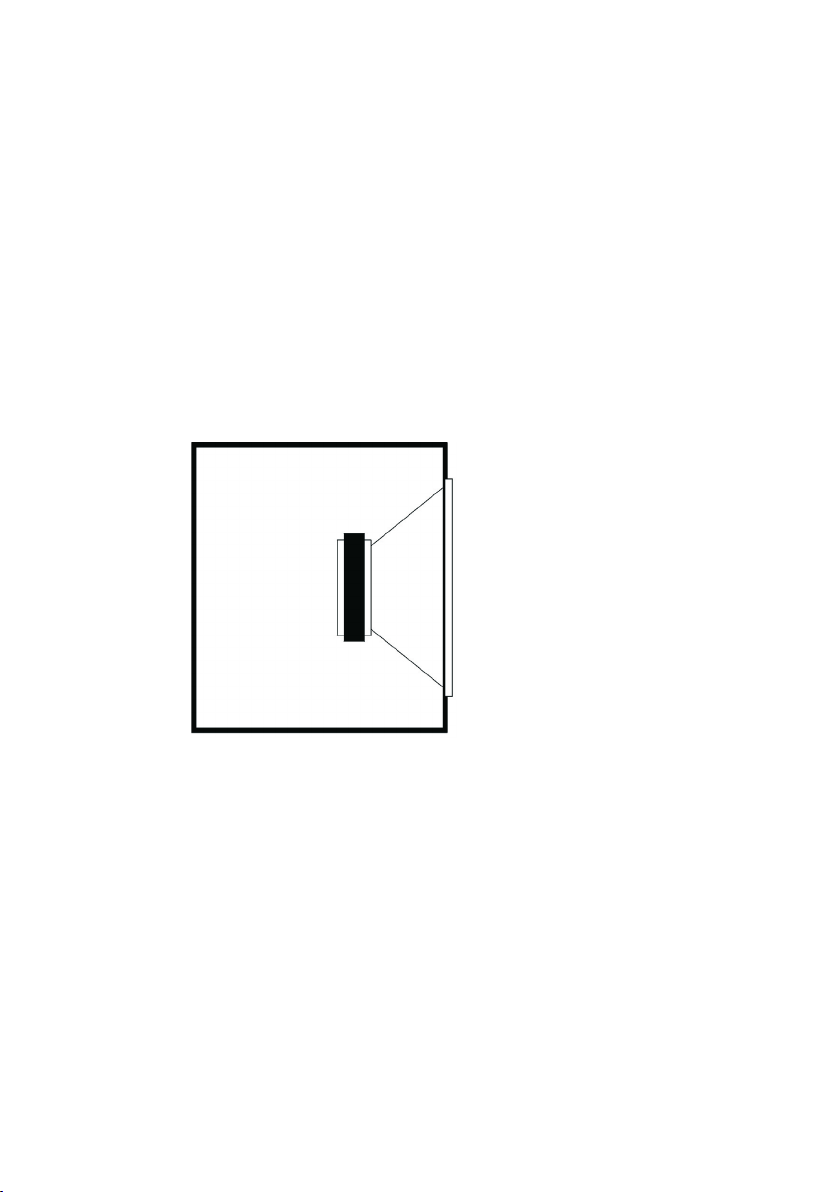

Bild 1:

Gehäuse 2 Bassrefl ex (siehe Bild 2)
- Volumen: V=35 l

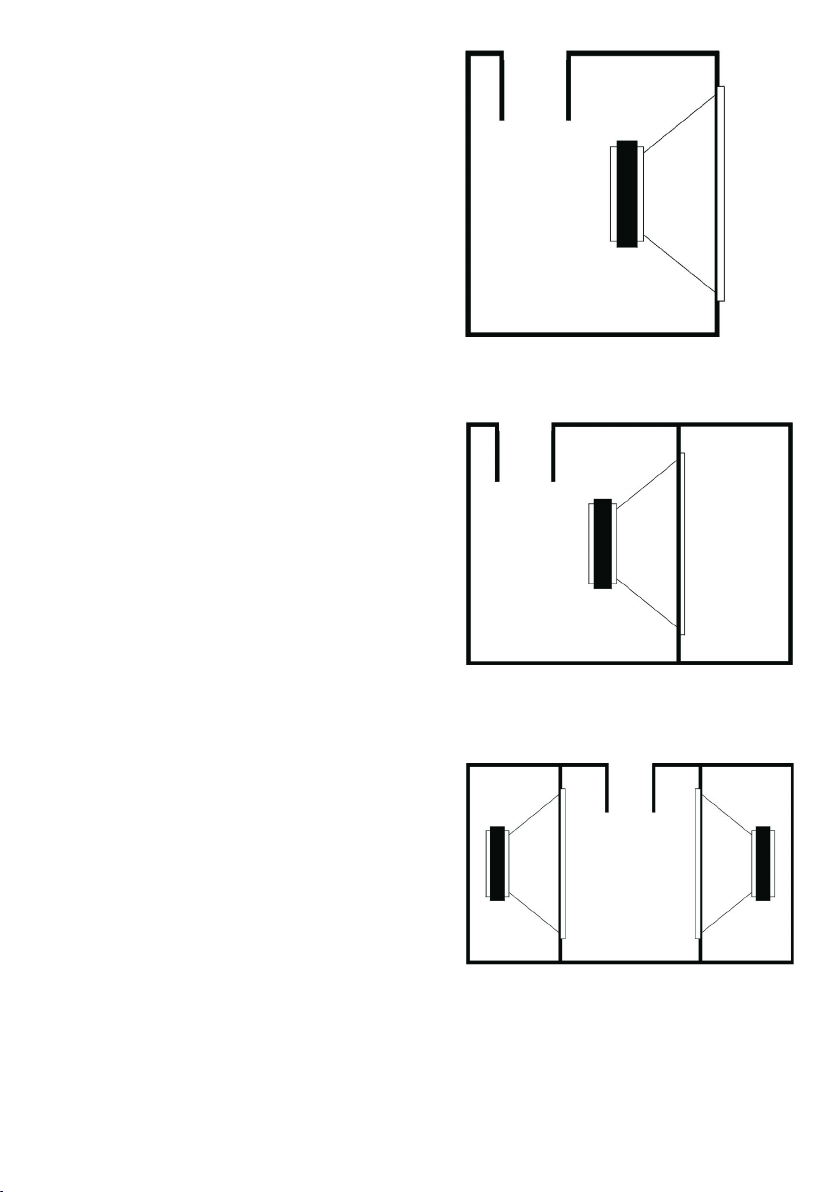

Bild 2:
- 1 x Aeroport 3“ø, Länge 19 cm
- Abstimmfrequenz 35 Hz / F
3
=37 Hz
Volumen: V=45 l
- 1 x Aeroport 3“ø, Länge 12 cm
- Abstimmfrequenz 33 Hz / F
3
=35 Hz
Gehäuse 3 Bandpass (siehe Bild 3)
- Gesamt-Volumen: V=45,6 l
Bild 3:
- Volumen geschlossen: V=29,3 l
- Volumen refl ex: V=16,3 l
- F
M
=55 Hz, Q
TC
=0,65
- Aeroport 3“ø=16,2 cm lang
Gehäuse 4 Dreikammer-Bandpass (siehe Bild 4)
- Gesamt-Volumen: V=171,5 l
Bild 4:
- Volumen geschlossen: V=2x52,6 l
- Volumen refl ex: V=1x66,4 l
- F
M
=48 Hz, Q
TC
=0,707
- Aeroport 4“ø=5 cm lang
4

Sicherheitshinweise für den Anwender
Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese informieren Sie über mögliche persönliche Schä-
den oder Beschädigungen von Sachwerten!
Die Produkte sind nur für Anwender mit dem erforderlichen Einbaufachwissen geeignet.
Die einschlägigen Sicherheitsbestimmungen über tragende Karosserieteile, Vorschriften über die innere
Fahrzeugsicherheit STVZO-TÜV, sowie die Vorschriften der zuständigen Fahrzeughersteller sind zwingend
zu beachten.
Hörschaden
Anhaltende, übermäßige Lautstärken von über 85 dB können das Hörvermögen auf die Dauer beeinträch-
tigen. BULL AUDIO
®
Lautsprechersysteme sind imstande, auch Lautstärken über 85 dB zu produzieren.
Lautstärke und Fahrerbewusstsein
Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen behindern und da-
durch während der Fahrt Gefahren auslösen.
BULL AUDIO
®
übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden,
die aus dem Gebrauch oder Missbrauch seiner Produkte entstehen.
Arbeiten am Fahrzeug
Nehmen Sie Ihr Fahrzeug nicht in Betrieb, bevor alle Komponenten des Lautsprechersystems fest und
sicher eingebaut sind. Lose Teile können im Falle eines plötzlichen Bremsmanövers oder eines Unfalls zu
gefährlichen, fl iegenden Geschossen werden.
Bohren oder schrauben Sie nicht in eine Fahrzeugverkleidung oder einen teppichbezogenen Boden, bevor
Sie sich versichert haben, dass darunter keine wichtigen Teile oder Kabel sind. Achten Sie auf Benzin-,
Brems-, Ölleitungen und elektrische Kabel bei der Planung für die Montage.
Trennen Sie vor Beginn der Montage den Massepol (-) von der Fahrzeugbatterie, um eventuelle Kurz-
schlüsse zu vermeiden.
Sollen zur Montage der Lautsprecher Karosseriebleche ausgeschnitten oder entfernt werden, nehmen Sie
Kontakt mit Ihrer Kfz-Werkstatt auf. Bei Beschädigungen tragender Karosserieteile kann die Betriebser-
laubnis erlöschen !
Vorsicht beim Entfernen von Innenverkleidungen. Die Fahrzeughersteller verwenden verschiedenste Befes-
tigungsteile, welche bei der Demontage beschädigt werden können.
! Stromschlaggefahr !
Berühren Sie NICHT die Anschlüsse während des Betriebes der Lautsprecher!
5

6
GARANTIE BEDINGUNGEN
RAC GmbH & Co. KG gewährleistet innerhalb der gesetzlichen Frist von 2 Jahren ab Datum des Erstkaufes,
dass dieses BULL AUDIO Produkt frei von Materialfehlern und Verarbeitungsfehlern ist, sofern das Produkt
unter normalen Bedingungen eingesetzt und benutzt wird. Sollten Reparaturen durch Verarbeitungsfehler
oder Fehlfunktion des Produktes innerhalb der Gewährleistungsfrist nötig sein, wird die RAC GmbH & Co.
KG das Produkt reparieren oder durch ein kostenfreies gleichwertiges Produkt ersetzen. Um die Gewähr-
leistung in Anspruch zu nehmen übergeben Sie das defekte Produkt und eine Kopie des Kaufnachweises
an Ihren BULL AUDIO Händler. Die Gewährleistung kann nur auf den Erstkauf des Produktes angewendet
werden uns ist nicht übertragbar.
Die Gewährleistung umfasst nicht:
- BULL AUDIO Produkte, welche durch Unfall oder unsachgemäßen Gebrauch beschädigt wurden
- BULL AUDIO Produkte, welche durch Fremdpersonen repariert oder verändert wurden
- BULL AUDIO Produkte, welche durch Fahrlässigkeit, unsachgemäßen Anschluss oder Installation
oder durch Benutzung in der Art, für welche das Produkt eigentlich nicht gedacht ist,
beschädigt wurden.
- BULL AUDIO Produkte, bei welchen die Seriennummer entfernt, verändert oder unkenntlich gemacht
wurde.
© Copyright 2006 bei RAC GmbH & Co. KG
Alle Rechte vorbehalten. Änderung der Spezifi kation und des Designs ohne vorherige Ankündigung vor-
behalten. BULL AUDIO ist ein eingetragenes Markenzeichen der RAC GmbH & Co. KG

7
DEAR VALUED CUSTOMER,
congratulations on having chosen this quality BULL AUDIO subwoofer system. Please read and follow the
provided installation and operation instructions carefully in order to benefi t from the full sound quality
and performance potential of this car audio component.
Technical Informations:
F
s
25 Hz
R
e
dc 3,65
Ω
Q
ms
3,31
Q
es
0,46
Q
ts
0,42
L
e
1,9 mH
V
as
(Sd) 98 Litres
S
d
510 cm2
Z @ 100 Hz 4,5
Ω
Z @ 1 KHz 16
Ω
Z @ 10 KHz 67
Ω
R
ms
4,4 kg/s
X
max
0,71 / 18 Inches / mm
Peak power handling 400 Watt Frame diameter (A): 12,32/313 Inches/mm
Nominal power handl. 50-200 Watt Mounting diameter (B): 10,83/278 Inches/mm
Frequency-response 25-400 Hz Mounting depth (C): 5,52/133 Inches/mm
Impedance (nominal) 4,5
Ω
@ 100Hz Overall depth (D): 6,10/135 Inches/mm
Sensitivity 88 dB @ 1W/1m Magnet diameter (E): 5,52/145 Inches/mm
Max. SPL in car 138 dB @ 35-120Hz Displacement 0,106 Ft3 / 3,0 Litres
Magnet weight 1140 Grams Recommended subsonic cut frequency
Voice coil - Ø 50 mm Aluminium 20-35 Hz / 18 – 24 dB/octave slope
“Warning”:
The power handling of subwoofers at very low frequencies is limited by the mechanical parts of the
system. Subsonic fi lter cuts the dangerous low frequencies (<20-35 Hz) and increases the power handling,
dynamic range and lifetime of your subwoofer dramatically. The very low SPL frequency is even improved!
Application:
BULL AUDIO subwoofers are precision speakers, which have been engineered to produce the highest qua-
lity sub bass-performance in your vehicle.
BULL AUDIO
®
dealers have software for enclosure-design and volume construction with extensive technical
information for many different applications of your new subwoofer. They also have the knowledge, skills
and tools to build a high-quality enclosure that will maximize the performance of your subwoofer.
In this installation-guide you will fi nd specifi cations and two recommended enclosure-types for your spea-
ker (enclosure and ported-type). Both types of enclosure will give you excellent sound quality and low-fre-
quency extension. The sealed enclosure is a better choice, if space is extremely tight. Otherwise the ported
enclosure will produce +3 dB output at the same power, but you need the extra-space to work with.

Enclosure recommendations (including displacement of subwoofer):
Enclosure 1 sealed (Picture 1):
Enclosure typ
e
Qtc Volumen F0-Hz Musikrichtung
Purist
0,707
40 l / 1,41 Ft
3
46 Hz
Jazz, Drums
Normal
0,900
28 l / 0,99 Ft
3
61 Hz
Techno, Disco Kickba
ss
SPL-Bomer
1,100
19 l / 0,67 Ft
3
75 Hz
Hardrock, Diso-Sound
Balancer
0,780
35 l / 1,24 Ft
3
48 Hz
Pop, Classic, Kickba
ss
Allrounder
0,650
67 l / 2,37 Ft
3
44 Hz
Cl
assic + Hits
Picture 1:
8

Enclosure 2: ported (Picture 2)
- Volume: 35 l / 1,24 Ft
3
Picture 2:
- 1 x Aeroport 3“ø, length 19 cm / 7,48”
- Tuning-frequency 35 Hz / F
3
=37 Hz
Volume: 45 l / 1,59 Ft
3
- 1 x Aeroport 3“ø, length 12 cm / 4,72”
- Tuning-frequency 33 Hz / F
3
=35 Hz
Enclosure 3: ported band pass (Picture 3)
- Complete-Volume: V=45,6 l / 1,61 Ft
3
Picture 3:
- Volume sealed: V=29,3 l / 1,03 Ft
3
- Volume refl ex: V=16,3 l / 0,58 Ft
3
- F
M
=55 Hz, Q
tc
=0,65
- Aeroport 3“ø=length 16,2 cm / 6,38”
Enclosure 4: ported 3 chamber band pass (Picture 4)
- Complete-Volume: V=171,5 l / 6,05 Ft
3
Picture 4:
- Volume sealed: V=2x52,6 l / 1,86 Ft
3
- Volume refl ex: V=1x66,4 l / 2,34 Ft
3
- F
M
=48 Hz, Q
tc
=0,707
- Aeroport 4“ø=5 cm / 1,97”
9

Important Safety Instructions
Please read all warnings found in this manual. They inform you of the potential danger of personal injury
or damage to property.
Our products are intended for use only by those possessing the necessary specialized knowledge. The
relevant safety regulations regarding related auto parts, the regulations on internal vehicle safety, as well
as the regulations of the authorized vehicle manufacturers should be followed diligently.
Hearing Damage
Continuous, excessive exposure to sound pressure levels in excess of 85 dB can cause a loss of hearing.
BULL AUDIO
®
components are capable of producing sound pressure levels greater than 85 dB.
Volume and Driver Awareness
Use of sound components can impair your ability to hear necessary traffi c sounds and may constitute a
hazard while driving your automobile.
BULL AUDIO
®
accepts no liability for hearing loss, bodily injury or property damage as a result of use or
misuse of this product.
Working on Automobile
Do not use your automobile until all components of the loudspeaker system have been secured to the
interior framework. Failure to do so may turn a component into a dangerous, fl ying projectile during a
sudden stop or accident.
Do not drill or drive screws through any vehicle interior or carpeted fl oor before inspecting the underside
for potential punctures to control lines or cables. Be sure to avoid all fuel lines, brake lines, electrical cable
or oil lines when planning the installation.
Before beginning installation of the loudspeaker system remove the minus connector (-) from the automo-
bile battery in order to avoid possible short circuits.
Use care when removing interior trim panels. Car manufacturers use a variety of fastening devices that can
be damaged in the disassembly process.
If sheet metal must be cut or removed contact your authorized car dealer for professional advice. By dama-
ge to supporting body structures the safety certifi cate may be withdrawn.
! Shock Hazard !
Do not touch the connectors when the system is running!
10

TERMS OF WARRANTY
RAC GmbH & Co. KG warrants this BULL AUDIO product to be free from defects in material and work-
manship under normal use and conditions for a period of one year from date of original purchase. Should
repair be necessary for any reason caused by to manufacturing defect or malfunction during the warranty
period RAC GmbH & Co. KG will either repair or replace, at its discretion, the defective product at no char-
ge upon return to RAC GmbH & Co. KG. To activate the warranty, return the BULL AUDIO product to your
BULL AUDIO dealer with a copy of proof of purchase. This warranty applies only to the original purchaser
of the BULL AUDIO product and is non-transferable.
Note this warranty does not cover:
- BULL AUDIO products that have been damaged by accident or unreasonable use
- BULL AUDIO products that have been repaired or altered by person(s) other than RAC GmbH & Co. KG
- BULL AUDIO products damaged by neglect, improper connection or installation or use in a manner
contrary to its intended purpose
- Any cost or expense related to removal or reinstallation of BULL AUDIO product
- BULL AUDIO products with removed, altered or defaced serial number.
All other warranties, including but not limited to any express warranty, implied warranty, warranty of
merchantability, fi tness for particular purpose and warranty of non-infringement of intellectual property
are expressly excluded to the maximum extent allowed by law. RAC GmbH & Co. KG does not accept and
has not authorized any person to accept for it any liability in connection with the sale of the product. RAC
GmbH & Co. KG has absolutely no liability for any and all acts or omissions of third parties including its
authorized dealers or installers.
THIS EXCLUSION OF LIABILITY IS SUBJECT TO ANY LAW IN THE COUNTRY OF SALE WHICH PROHIBITS OR
LIMITS A MANUFACTURER`S ABILITY TO LIMIT OR EXCLUDE LIABILITY: HOWEVER, RAC GMBH & CO. KG
LIMITS OR EXCLUDES ALL LIABILITY TO THE MAXIMUM EXTENT PERMITTED BY ANY SUCH LAW.
© Copyright 2006 by RAC GmbH & Co. KG
All rights reserved. Specifi cations and design subject to change without notice.
BULL AUDIO is a registered trademark of RAC GmbH & Co. KG
11

Ausgabe: MSJ/1.0 - 04/06
Alle Rechte vorbehalten. Änderung der Spezifi kation und des Designs ohne vorherige Ankündigung vorbehalten.
Diese Anleitung ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise,
und jede Wiedergabe der Abbildungen, auch in verändertem Zustand, ist nur mit schriftlicher Zustimmung
der Firma RAC GmbH & Co. KG gestattet.
Copyright © 2006 by RAC GmbH & Co. KG. BULL AUDIO ist ein eingetragenes Warenzeichen.
www.bull-audio.de
RAC GmbH & Co. KG
Kirchh
a
usenerstr. 44
74906 Bad Rappenau
Germany
Tel. [phone] / 9006-0
Fax [phone] / 9006-50
