Bullgenius Bullmax User manual

MANUEL D’UTILISATION

USER MANUAL

Risque de choc électrique ne pas ouvrir. Aucune

pièce réparable par l’utilisateur à l’intérieur.

Confiez l’entretien à un personnel qualifié.

AVERTISSEMENT :

1. Pour éviter tout risque d’électrocution, d’incendie ou de blessure, assurez-vous toujours que le

produit est débranché de la prise électrique avant de le déplacer, de le réparer ou de le nettoyer.

2. Lors de l’utilisation du contrôleur BULLFAN EC FAN SMART CONTROLLER, des précautions de

sécurité électrique de base doivent toujours être suivies.

Merci d’avoir acheté ce contrôleur

BULLFAN EC FAN SMART CONTROLLER.

Veuillez conserver ce manuel d’instructions en lieu sûr pour

référence ultérieure, ainsi que la boîte pour le stockage lorsque

le contrôleur n’est pas utilisé.

1. CONTENU DU PRODUIT

2. ICÔNES ET BOUTONS DE L’ÉCRAN

3. PRINCIPALES CARACTÉRISTIQUES

4. INSTALLATION MURALE

5. CONNEXION ET CONFIGURATION

6. ALIMENTATION DU CONTRÔLEUR

7. SÉLECTION DE L’ÉCHELLE CELSIUS / FAHRENHEIT

8. MODE NUIT

9. TOUCHES DE VERROUILLAGE

10. SÉLECTION DU MODE MANUEL / AUTO

11. MODE MANUEL

12. MODE AUTO PROGRAMMABLE

13. VITESSE DE BASE DU MODE AUTO

14. LOGIQUE DE RÉGLAGE DE LA VITESSE EN MODE

AUTO

15. ALARME DE TEMPÉRATURE

16. DÉTECTION DE PANNE DE VENTILATEUR ET

MESSAGES D’ERREUR

......................................................... page 4

.................................. page 4

................................. page 5

....................................................... page 5

.................................. page 6

................................... page 7

..... page 7

................................................................................... page 7

............................................. page 7

......................... page 7

......................................................................... page 8

.......................................... page 8

.................................. page 8

.............................................................................................. page 9

................................................ page 9

...................................................... page 9-10

SOMMAIRE FR

1 - CONTENU DU PRODUIT

2 - ICÔNES ET BOUTONS DE L’ÉCRAN

CONTRÔLEUR

INTELLIGENT

ICÔNE DE VITESSE DU

VENTILATEUR

RÉGLAGE DE LA

TEMPÉRATURE

AMBIANTE

RÉGLAGE DE

L’ALARME

BOUTON

MARCHE

BOUTON

MODE

BOUTON

HAUT

BOUTON

BAS

ICÔNE DU MODE

AUTO

ICÔNE DU MODE

ALARME

ICÔNE DU MODE

MANUEL

ICÔNE DE

VERROUILLAGE DU

CONTRÔLEUR

MANUEL DE

L’UTILISATEUR

SONDE

THERMIQUE

MATÉRIEL DE

MONTAGE

MODE AUTOMATIQUE

En mode automatique, ce contrôleur intelligent peut maintenir le niveau de température souhaité en ajustant

automatiquement la vitesse de tous les ventilateurs connectés.

MODE MANUEL

En mode manuel, ce contrôleur intelligent peut maintenir une vitesse constante sur tous les ventilateurs

connectés.

3 - PRINCIPALES CARACTÉRISTIQUES

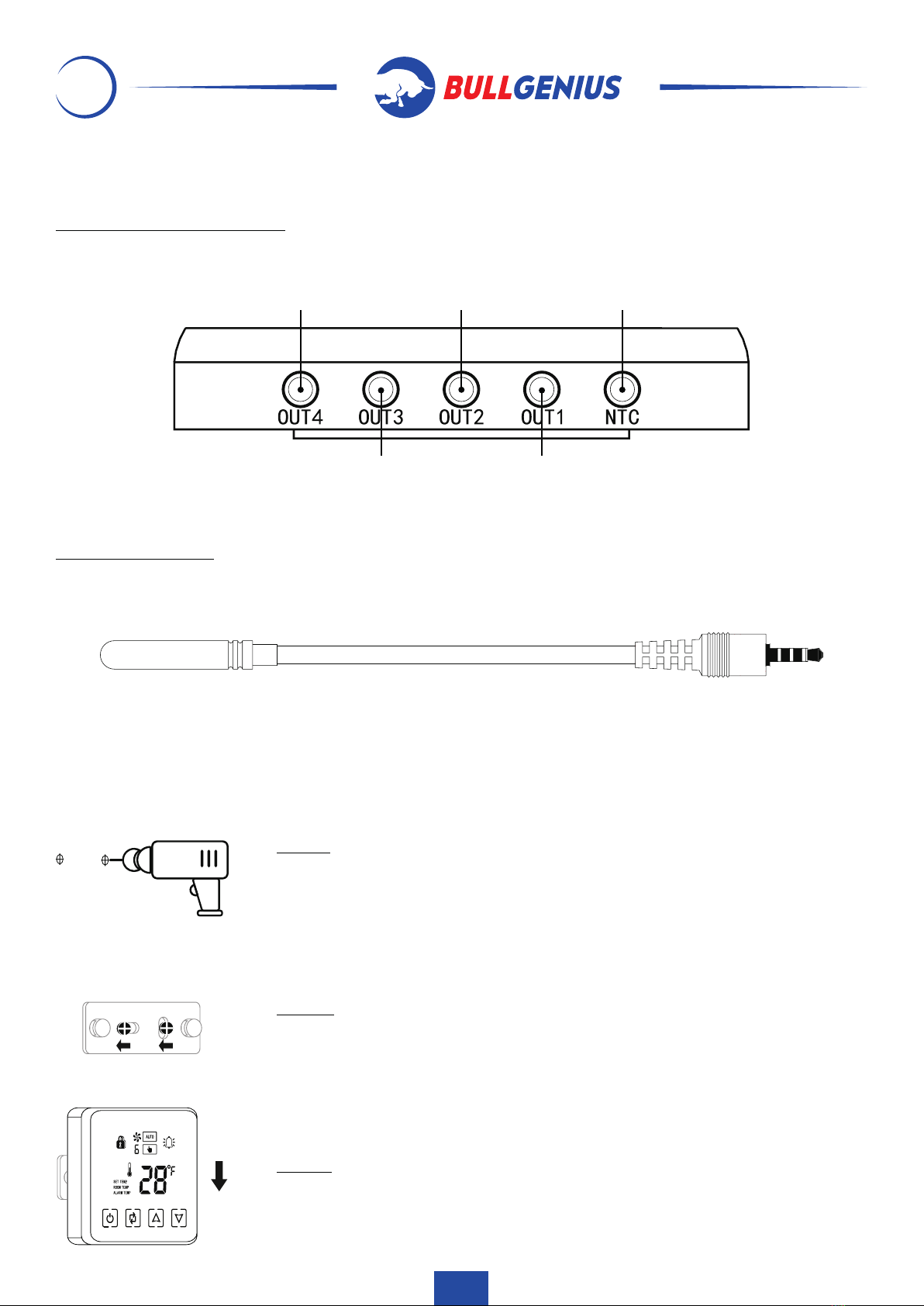

4 - INSTALLATION MURALE

VENTILATEUR 4

VENTILATEUR 3 VENTILATEUR 1

VENTILATEUR 2 SONDE

THERMIQUE

CONNECTEZ JUSQU’À 4 VENTILATEURS

Ce contrôleur de vitesse intelligent peut gérer jusqu’à 4 ventilateurs EC simultanément.

SONDE THERMIQUE

Chaque contrôleur intelligent est équipé d’une sonde thermique, qui permet au contrôleur d’enregistrer les

changements de température dans l’environnement environnant.

ETAPE 1

Déconnectez le support de montage du ventilateur de la paroi arrière du contrô-

leur intelligent. En utilisant les trous du support de montage comme pochoir,

marquez 2 points sur le mur et pré-percez deux trous pour les vis fournies.

ETAPE 2

Utilisez des vis pour fixer le support de montage au mur avec les deux boutons

de montage ronds pointant vers l’extérieur et loin du mur.

ETAPE 3

Faites glisser le contrôleur sur les boutons de montage ronds pour le fixer en place.

5 - CONNEXION ET CONFIGURATION

FONCTIONNEMENT AVEC 1 VENTILATEUR

Connectez la sonde thermique au port NTC. Connectez le ventilateur au port OUT1 à l’aide du câble jack 3,5

mm inclus avec votre ventilateur.

FONCTIONNEMENT AVEC 2 VENTILATEURS

Connectez la sonde thermique au port NTC. Connectez le ventilateur au port OUT1 et OUT2 à l’aide du Câble jack

3,5 mm inclus avec votre ventilateur.

FONCTIONNEMENT AVEC 3 VENTILATEURS

Connectez la sonde thermique au port NTC. Connectez les ventilateurs aux ports OUT1, OUT2 et OUT3 à

l’aide des câbles jack 3,5 mm fournis avec vos ventilateurs.

FONCTIONNEMENT AVEC 4 VENTILATEURS

Connectez la sonde thermique au port NTC. Connectez les ventilateurs aux ports OUT1, OUT2, OUT3 et

OUT4 à l’aide des câbles jack 3,5 mm fournis avec vos ventilateurs.

6 - ALIMENTATION DU CONTRÔLEUR

· Ce variateur est alimenté par sa connexion au ventilateur.

· Une fois que la sonde thermique et au moins un ventilateur EC sont

connectés au contrôleur, le bouton POWER s’allume sur l’écran.

7 - SÉLECTION DE L’ÉCHELLE CELSIUS / FAHRENHEIT

· Lorsque le contrôleur est éteint (et connecté au ventilateur),

maintenez le bouton MODE enfoncé pendant 3 secondes. Une fois

que la température apparaît à l’écran, utilisez les flèches HAUT et

BAS pour sélectionner Celsius ou Fahrenheit. Appuyez sur le bouton

POWER pour enregistrer votre préférence.

8 - MODE NUIT

· Lorsque le contrôleur est sous tension, l’éclairage de l’écran peut être

éteint en appuyant simultanément sur le bouton MODE et le bouton

fléché HAUT. La lumière se rallumera une fois qu’un bouton est enfoncé.

9 - TOUCHES DE VERROUILLAGE

· Pour empêcher toute modification de vos paramètres, vous

pouvez verrouiller le contrôleur. Vous pouvez VERROUILLER et

DÉVERROUILLER le contrôleur en maintenant les boutons fléchés

HAUT et BAS simultanément. L’icône de VERROUILLAGE clignote à

l’écran lorsque le contrôleur est à l’état verrouillé.

10 - SÉLECTION DU MODE MANUEL / AUTO

· Pour sélectionner le mode de fonctionnement du contrôleur intelligent,

maintenez la touche MODE enfoncée pendant 3 secondes. En mode

AUTO, vous verrez l’icône AUTO affichée dans la partie centrale

supérieure de l’écran. En mode MANUAL, vous verrez l’icône MAIN

affichée dans la partie centrale supérieure de l’écran.

12 - MODE AUTO PROGRAMMABLE

· Le MODE AUTO permet au contrôleur d’ajuster automatiquement la vitesse des ventilateurs connectés

pour maintenir votre température cible prédéterminée (en fonction de la lecture de température de la

sonde thermique).

Pour configurer le MODE AUTO, assurez-vous que l’icône AUTO est affichée au centre de la rangée

supérieure de l’écran du contrôleur. Si vous voyez plutôt l’icône MAIN, appuyez et maintenez le bouton

MODE pendant 3 secondes jusqu’à ce que l’icône passe à AUTO.

Utilisez les flèches HAUT et BAS pour sélectionner la température désirée. Cette température représente le

niveau que vous souhaitez maintenir dans votre espace ventilé. La température désirée peut être sélectionnée

de 0°C (32°F) à 60°C (140°F).

13 - VITESSE DE BASE DU MODE AUTO

· Le niveau de vitesse de BASE (PAR DÉFAUT) est le niveau de vitesse maintenu par le contrôleur lorsque

la température désirée a été atteinte.

· Sélectionnez le niveau de vitesse de BASE en appuyant à nouveau sur le bouton MODE lorsque le MODE

AUTO est déjà activé. Le nombre affiché sous l’icône d’hélice en rotation commencera à clignoter, vous

permettant de sélectionner une valeur de 0 à 6.

· Dans les applications qui nécessitent de l’air en mouvement même lorsque votre température cible est

atteinte, nous vous recommandons de régler la vitesse de BASE au niveau 1-3, de sorte que le ventilateur

maintienne un débit d’air faible à moyen alors que la température est déjà au niveau souhaité.

· Si votre application nécessite que le ventilateur soit éteint lorsque votre température cible a été atteinte, la

vitesse de BASE doit être réglée au niveau 0. Cela signifie effectivement que vous voulez que le ventilateur

ne souffle que lorsque la température dans votre espace niveau visé.

11 - MODE MANUEL

· Le MODE MANUEL vous permet de maintenir votre ventilateur à un niveau de vitesse constant, quelle que

soit la température ambiante actuelle.

· MODE MANUEL est indiqué par l’icône MAIN dans la partie centrale supérieure de l’écran.

· Pour sélectionner le niveau de vitesse souhaité, appuyez sur les boutons fléchés HAUT ou BAS du contrôleur.

· Vous pouvez sélectionner entre 6 niveaux de vitesse, qui correspondent aux pourcentages suivants de la

puissance maximale du moteur du ventilateur:

· Le niveau 0 correspond à la sortie de 0% de la vitesse maximale.

· Le niveau I correspond à la sortie de 15% de la vitesse maximale.

· Le niveau 2 correspond à la sortie de 32% de la vitesse maximale.

· Le niveau 3 correspond à la sortie de 50% de la vitesse maximale.

· Le niveau 4 correspond à la sortie de 67% de la vitesse maximale.

· Le niveau 5 correspond à la sortie de 83% de la vitesse maximale.

· Le niveau 6 correspond à la sortie de 100% de la vitesse maximale.

Le niveau de vitesse sélectionné est indiqué sur l’écran du contrôleur par l’icône de la roue en rotation

et le nombre entre 0 et 6.

14 - LOGIQUE DE RÉGLAGE DE LA VITESSE EN MODE AUTO

· Lorsque la température de la pièce dépasse le niveau souhaité, le contrôleur accélère automatiquement la

vitesse de tous les ventilateurs connectés pour réduire la température au niveau souhaité.

· La vitesse du ventilateur augmentera d’un niveau de vitesse supplémentaire pour chaque différence de

2°C/2°F par rapport au niveau de température souhaité.

· Dans le scénario où le niveau de température souhaité sélectionné pour le MODE AUTO est de 30°C et

votre niveau de vitesse de base est 1. Une fois que la température ambiante augmente à 32°C, la vitesse du

ventilateur augmente au niveau 2. Si la température augmente à 34°C, la vitesse du ventilateur augmentera

au niveau 3 et ainsi de suite jusqu’à ce que la vitesse du ventilateur atteigne le niveau 6 à 40°C ou plus.

· La vitesse du ventilateur diminuera d’un niveau de vitesse pour chaque réduction de 2°C/2°F de différence

par rapport au niveau de température souhaité.

15 - ALARME DE TEMPÉRATURE

· La fonction ALARME DE TEMPÉRATURE permet à l’utilisateur de

sélectionner le niveau de température qui, une fois atteint, déclenche

l’accélération immédiate du ventilateur jusqu’à la vitesse maximale.

· Le ventilateur annulera le réglage de vitesse actuel et soufflera à la

vitesse maximale jusqu’à ce que la température redescende sous le

niveau d’ALARME DE TEMPÉRATURE ou à moins que l’ALARME DE

TEMPÉRATURE ne soit désactivée par l’utilisateur.

· Pour accéder à la configuration de l’ALARME DE TEMPÉRATURE,

lorsque le contrôleur est éteint (et connecté au ventilateur), appuyez

sur le bouton fléché HAUT et maintenez-le enfoncé pendant 3

secondes. Appuyez sur les flèches HAUT ou BAS pour sélectionner

la température à laquelle vous souhaitez déclencher l’alarme. Une fois

que vous avez sélectionné le niveau de déclenchement de l’ALARME DE

TEMPÉRATURE, appuyez sur le bouton POWER pour le sauvegarder

et allumer le contrôleur.

· Une fois le contrôleur sous tension, activez la fonction ALARME DE

TEMPÉRATURE en appuyant simultanément sur le bouton MODE et

la flèche BAS et en les maintenant enfoncés jusqu’à ce que l’icône

CLOCHE s’allume sur l’écran du contrôleur.

· Pour désactiver la fonction ALARME DE TEMPÉRATURE, appuyez

simultanément sur le bouton fléché BAS et MODE et maintenez-les

enfoncés jusqu’à ce que l’icône CLOCHE disparaisse de l’écran du

contrôleur.

16 - DÉTECTION DE PANNE DE VENTILATEUR ET MESSAGES D’ERREUR

· Les ventilateurs EC envoient fréquemment des signaux de tachymètre au contrôleur. Ces signaux sont utilisés pour

détecter les pannes du ventilateur et alerter l’utilisateur en émettant un bip et en affichant des notifications d’erreur.

·Pourutilisercettefonction,assurez-vousdeconnectervosventilateursà

desportsOUTconsécutifsducontrôleur.Parexemple,sivousexécutezun

seulventilateur,connectez-leauportOUT1.Sivousexécutez2ventilateurs

sur le même contrôleur, puis connectez-les aux ports OUT 1 et OUT 2.

De même, si vous exécutez 3 ventilateurs sur le même contrôleur,

connectez-les aux ports OUT 1, OUT 2 et OUT 3. Si l’un des ports OUT

n’est pas connecté à un ventilateur en état de marche, mais que les

alertes pour ce port sont activées, cela entraînera de fausses alertes

d’erreur. N’activez ces alertes que pour le nombre de ports OUT

actuellement utilisés.

· Pour activer les fonctions de détection de panne de ventilateur et

d’alerte d’erreur, lorsque le contrôleur est éteint (et connecté au

ventilateur), appuyez et maintenez le bouton fléché BAS pendant 3

secondes. À l’aide des flèches HAUT et BAS, sélectionnez un nombre

entre 0 et 4 pour correspondre au nombre de ventilateurs actuellement

connectés aux ports OUT du contrôleur.

· 0 - Ce mode indique que la détection de panne de ventilateur est

désactivée pour tous les ports.

· 1 - Ce mode indique que la détection de panne de ventilateur est

activée sur le port OUT 1.

· 2 - Ce mode indique que la détection de panne de ventilateur est

activée sur les ports OUT 1 et OUT 2.

·3-Cemodeindiquequeladétectiondepannedeventilateurestactivéesur

ports OUT 1, OUT 2 et OUT 3.

· 4 - Ce mode indique que la détection de panne de ventilateur est

activée sur les ports OUT 1, OUT 2. OUT3 et OUT4.

· Si votre contrôleur est connecté à 4 ventilateurs EC et que le ventilateur

connecté au port OUT 1 est désactivé, le contrôleur émettra un bip et

affichera le message d’erreur «E1» indiquant que le problème est sur

le port OUT 1. De même, «E2» indiquera l’échec de le ventilateur sur le

port OUT 2, «E3» indiquera une panne du ventilateur sur le port OUT

3 et «E4» indiquera une panne du ventilateur sur le port OUT 4. Si

plusieurs ventilateurs échouent en même temps, plusieurs messages

d’erreur seront affiché en séquence.

· Le message d’erreur Er ’indique un problème de connexion avec la

sonde thermique. Le contrôleur intelligent ne peut pas fonctionner

sans une sonde thermique fonctionnelle.

Risk of electric shock do not open. No user ser-

viceable parts inside. Refer servicing to quali-

fied service personnel.

AVERTISSEMENT :

1. To avoid risk of electric shock, fire, or injury, always make sure the product is unplugged from the

electrical outlet before moving, repairing, or cleaning.

2. When using the BULLGENIUS EC FAN SMART CONTROLLER, basic electrical safety precautions

should always be followed.

Thank you for purchasing this controller

BULLGENIUS EC FAN SMART CONTROLLER.

Please keep this instruction manual in a safe place for future

reference, as well as the box for storage when the controller is

not in use.

1. PRODUCT CONTENTS

2. SCREEN ICONS AND BUTTONS

3. KEY FEATURES

4. WALL INSTALLATION

5. CONNECTION AND SET UP

6. POWERING THE CONTROLLER

7. CELSIUS/FAHRENHEIT SCALE SELECTION

8. NIGHT MODE

9. LOCK BUTTONS

10. MANUAL/AUTO MODE SELECTION

11. MANUAL MODE

12. PROGRAMMABLE AUTO MODE

13. AUTO MODE BASELINE SPEED

14. AUTO MODE SPEED ADJUSTMENT LOGIC

15. TEMPERATURE ALARM

16. FAN FAILURE DETECTION AND ERROR

MESSAGES

.......................................................... page 13

....................................... page 13

........................................................................ page 14

............................................................ page 14

................................................ page 15

........................................ page 16

................. page 16

............................................................................ page 16

....................................................................... page 16

................................. page 16

........................................................................ page 17

......................................... page 17

................... page 18

......................................................... page 18

........................................................................... page 18-19

SOMMAIRE EN

1 - PRODUCT CONTENTS

2 - SCREEN ICONS AND BUTTONS

SMART

CONTROLLER

FAN SPEED

ICON

TEMPERATURE

SETTING

ROOM

TEMPERATURE

ALARM SETTING

POWER

BUTTON

MODE

BUTTON

DOWN

BUTTON

AUTO MODE ICON

ALARM MODE ICON

MANUAL MODE ICON

CONTROLLER LOCK

ICON

USER

MANUAL

THERMAL

PROBE

MOUNTING

HARDWARE

AUTO MODE

In auto mode, this smart controller can maintain your desired temperature level by automatically adjusting

the speed of all connected fans.

MANUAL MODE

In manual mode, this smart controller can maintain a constant speed on all connected fans.

3 - KEY FEATURES

4 - WALL INSTALLATION

FAN 4

FAN 3 FAN 1

FAN 2 THERMAL

PROBE

CONNECT UP TO 4 FANS

This smart speed controller can manage up to 4 EC fans simultaneously.

THERMAL PROBE

Each smart controller comes equipped with a thermal probe, which allows the controller to register tempe-

rature changes in the surrounding environment.

STEP 1

Disconnect the fan mounting bracket from the back wall of the smart controller.

Using the holes in the mounting bracket as a stencil, mark 2 dots on the wall and

pre-drill two holes for the included screws.

STEP 2

Use screws to attach the mounting bracket to the wall with the two round

mounting knobs pointing out and away from the wall.

STEP 3

Slide the controller onto the round mounting knobs to secure it in place.

5 - CONNECTION AND SET UP

OPERATION WITH 1 FAN

Connect thermal probe to NTC port. Connect fan to port OUT1 using the 3.5mm jack wire included with

your fan.

OPERATION WITH 2 FANS

Connect thermal probe to NTC port. Connect fans to ports OUT1 and OUT2 using the 3.5mm jack wires included

with your fans.

OPERATION WITH 3 FANS

Connect thermal probe to NTC port. Connect fans to ports OUT1, OUT2 and OUT3 using the 3.5mm jack

wires induded with your fans.

OPERATION WITH 4 FANS

Connect thermal probe to NTC port. Connect fans to ports OUT1, OUT2, OUT3 and OUT4 using the

3.5mm jack wires included with your fans.

6 - POWERING THE CONTROLLER

· This speed controller receives power through its connection to the fan.

· Once the thermal probe and at least one EC fan is connected to the

controller, the POWER button will illuminate on the screen.

7 - CELSIUS/FAHRENHEIT SCALE SELECTION

· When the controller is powered off (and connected to the fan), press

and hold the MODE button for 3 seconds. Once the temperature

appears on the screen, use the UP and DOWN arrows to select Celsius

or Fahrenheit. Press the POWER button to save your preference.

8 - NIGHT MODE

· When the controller is powered ON, the screen light can be turned

off by pressing the MODE button and UP arrow button simultaneously.

The light will turn back on once any button is pressed.

9 - LOCK CONTROLLER BUTTONS

· To prevent any changes to your settings, you may lock the

controller. You can LOCK and UNLOCK the controller by holding

the UP and DOWN arrow buttons simultaneously. The LOCK icon will

flash on the screen when the controller is in the locked state.

10 - MANUAL/AUTO MODE

· To select the smart controller’s operating mode, press and hold

the MODE button for 3 seconds. In AUTO mode you will see the

AUTO icon displayed in the top central section of the display. In

MANUAL mode, you will see the HAND icon displayed in the top central

section of the display.

12 - PROGRAMMABLE AUTO MODE

· AUTO MODE allows the controller to automatically adjust the speed of the connected fans to maintain your

pre-determined target temperature (based off of the temperature reading of the thermal probe).

To set up AUTO MODE ensure that the AUTO icon is displayed in the center of the top row of the controller’s

screen, If you see the HAND icon instead, press and hold the MODE button for 3 seconds until the icon

switches to AUTO.

Use the UP and DOWN arrows to select the desired temperature. This temperature represents the level

that you want to maintain in your ventilated space. The desired temperature can be selected from 0°C(32°F)

up to 60°C(140°F).

13 - AUTO MODE BASELINE SPEED

· BASELINE (DEFAULT) speed level is the speed level maintained by the controller when your desired

temperature has been reached.

· Select the BASELINE speed level by pressing the MODE button once again when AUTO MODE is already

activated. The number displayed under the spinning propeller icon will start blinking, allowing you to select

a value from 0 to 6.

· In applications which require moving air even when your target temperature is reached, we recommend the

BASELINE speed be set at level 1-3, so that the fan maintains low to medium airflow while the temperature

is already at your desired level.

· If your application requires the fan to be turned off when your target temperature has been reached, the

BASELINE speed must be set at level 0. This effectively means that you want the fan to be blowing only when

the temperature in your ventilated space exceeds your target level.

11 - MANUAL MODE

· MANUAL MODE allows you to keep your fan at a constant speed level, regardless of the current room

temperature.

· MANUAL MODE is indicated with the HAND icon in the top center section of the screen.

· To select your desired speed level, press the UP or DOWN arrow buttons on the controller.

· You can select between 6 speed levels, which correspond to the following percentages from the maximum

fan motor output:

· Level 0 corresponds to the output of 0% from the maximum speed

· Level I corresponds to the output of 15% from the maximum speed

· Level 2 corresponds to the output of 32% from the maximum speed

· Level 3 corresponds to the output of 50% from the maximum speed

· Level 4 corresponds to the output of 67% from the maximum speed

· Level 5 corresponds to the output of 83% from the maximum speed

· Level 6 corresponds to the output of 100% from the maximum speed

·The selected speed level is indicated on the controller’s screen by the rotating impeller icon and the

number between 0-6.

14 - AUTO MODE SPEED ADJUSTMENT LOGIC

· When the room temperature increases over your desired level, the controller will automatically accelerate

the speed of all connected fans to reduce the temperature to your desired level.

· The fan’s speed will increase by 1 additional speed level for every 2°C/2°F difference over your desired

temperature level.

· In the scenario when your desired temperature level selected for AUTO MODE is 30°C and

your baseline speed level is 1. Once the room temperature increases to 32°C the fan’s speed will

increase to level 2. If the temperature increases to 34°C vthe fan’s speed will increase to level 3

and so on until the fan’s speed reaches level 6 at 40°C or above.

· The fan speed will decrease by 1 speed level for each 2°C/2°F reduction in difference over your desired

temperature level.

15 - TEMPERATURE ALARM

· TEMPERATURE ALARM feature allows the user to select the

temperature level, which once reached, triggers the fan to immediately

accelerate to the maximum speed.

· The fan will override the current speed setting and blow at maximum

speed until the temperature reduces below the TEMPERATURE

ALARM level or unless the TEMPERATURE ALARM is deactivated by

the user.

· To access the TEMPERATURE ALARM setup, when the controller is

powered OFF (and connected to the fan), press and hold the UP arrow

button for 3 seconds. Press the UP or DOWN arrows to select the

temperature in which you would like the alarm to be triggered. Once

you’ve selected the TEMPERATURE ALARM trigger level, press the

POWER button to save it and power ON the controler.

· Once the controller is powered ON, activate the TEMPERATURE

ALARM feature by pressing and holding the MODE and the DOWN

arrow buttons simultaneously until the BELL icon illuminates on the

controller’s screen.

• To deactivate the TEMPERATURE ALARM feature press and hold the

MODE and the DOWN arrow buttons simultaneously until the BELL

icon disappears from the controller’s screen.

16 - FAN FAILURE DETECTION AND ERROR MESSAGES

· EC Fans send frequent tachometer signals to the controler. These signals are used to detect fan failures

and alert the user by beeping and displaying error notifications.

· To use this feature, please make sure to connect your fans to

consecutive OUT ports on the controller. For instance, if you

run 1 fan only, then connect it to OUT 1 port. If you run 2 fans on

the same controller, then connect them to OUT 1 and OUT 2 ports.

Similarly, if you run 3 fans on the same controller, then connect them

to OUT 1, OUT 2 and OUT 3 ports. If one of the OUT ports won’t have

a working fan connected to it., but the alerts for that port are activated,

it will result in false error alerts. Only activate these alerts for the

number of OUT ports currently in use.»

· To activate the fan failure detection and error alerts features, when

the controller is powered OFF (and connected to the fan) press and

hold the DOWN arrow button for 3 seconds. Using the UP and DOWN

arrows select a number from 0 to 4 to match the amount of fans

currently connected to controller’s OUT ports.

· 0 - This mode indicates that fan failure detection is disabled for all

ports.

· 1 - This mode indicates that fan failure detection is enabled on port

OUT 1.

· 2 - This mode indicates that fan failure detection is enabled on ports

OUT 1 and OUT 2.

· 3 - This mode indicates that fan failure detection is enabled on

ports OUT 1, OUT 2 and OUT 3.

· 4 - This mode indicates that fan failure detection is enabled on ports

OUT 1, OUT 2. OUT3 and OUT4.

· If your controller is connected to 4 EC fans and the fan connected

to OUT 1 port becomes disabled, the controller will beep and display

error message “E1” indicating the problem is on port OUT 1. Similarly,

“E2” will indicate failure of the fan on port OUT 2, “E3” will indicate

failure of the fan on port OUT 3 and “E4” will indicate failure of the fan

on port OUT 4. If multiple fans will fail at the same time, multiple error

messages will be displayed in sequence.

· Error message, Er’, indicates a connection problem with the thermal probe.

The smart controller cannot operate without a working thermal probe.

CARTE DE GARANTIE / WARRANTY CARD

Nom / Name : ..................................................................................................................................................................................................................

Prénom / First name : ......................................................................................................................................................................................................

E-mail de contact / Contact e-mail : .................................................................................................................................................................................

N° de série (indiqué sur le produit) / Serial n° (displayed on the product) : .......................................................................................................................

Identication du matériel ou numéro de modèle / Material ID or Model number : ..............................................................................................................
