Calorex ELEVA 4 KW User manual

MANUAL DE INSTALACIÓN
MANTENIMIENTO Y OPERACIÓN
CALENTADOR INSTANTÁNEO ELÉCTRICO
¡Gracias por su compra!
Usted ha adquirido un producto que está respaldado por el prestigio, durabilidad y
eficiencia que han caracterizado a Calorex por más de 75 años.
Su calentador de agua Calorex Eléctrico, le proporciona el caudal de agua requerido a las
temperaturas deseadas, justo en el sitio donde se necesita; cualquier lugar con restricciones
de instalaciones de gas y ventilación. Es muy importante que haya elegido el calentador de
agua tomando en cuenta sus necesidades específicas de agua caliente.
*La garantía adicional de 1 año se activa al momento de que se registra el alta del producto, es totalmente gratuita y no
está condicionada a ninguna compra. Opera en los mismos términos de la garantía original y no es acumulable con otras
promociones de garantía extendida. Aplica siempre y cuando el registro de garantía se haga en los tres primeros meses
posteriores a la compra.
IMPORTANTE: este manual contiene instrucciones técnicas necesarias para la instalación,
operación y mantenimiento de su calentador de agua eléctrico tipo instantáneo, léalo con
cuidado antes de instalar y/o usar el calentador, téngalo a la mano para consultas futuras.
Del interior de la República Lada sin Costo 800 2256739
CDMX y Área Metropolitana 55 5640 0601
¡Llame y active su garantía gratuitamente! *
*El no activar su garantía NO LA INVALIDA
Las imágenes incluidas en este manual son meramente representativas, pueden variar al producto final.
*3 años y 1 año en partes eléctricas y electrónicas.
Modelos Voltaje/Potencia
CALOREX ELEVA 4 KW 127 V ~/ 4000 W
CALOREX ELEVA 9.5 KW 220 V~ / 9500 W
CALOREX ELEVA 12 KW 220 V~ / 12000 W

2/ ES
Nombre de cliente Nombre del distribuidor
Dirección Dirección
Modelo Número de serie
Fecha de compra Sello de la tienda
Fecha de instalación No. de factura
PROCEDIMIENTO PARA VALIDAR LA GARANTÍA
1. NO DESINSTALE SU CALENTADOR
Para poder hacer efectiva esta garantía, el calentador deberá estar instalado en
un lugar accesible.
2. Llame a nuestro Centro de Servicio Calorex al 800 2256739.
Para hacer efectivo este certificado de garantía deberá presentarlo junto con el
comprobante de compra.
I.- RECOMENDACIONES
ADVERTENCIA: Debe leer completamente este manual antes de instalar su calentador
de agua debido a que éste opera con electricidad.
Se sugiere que la instalación sea realizada por un Centro de Servicio Calorex.
¡PRECAUCIÓN! Tenga cuidado con el agua muy caliente, aumenta el riesgo de
quemaduras. Este aparato no se destina para utilizarse por personas (incluyendo
niños) cuyas capacidades físicas, sensoriales o mentales sean diferentes o estén
reducidas, o carezcan de experiencia o conocimiento, a menos que dichas personas
reciban una supervisión o capacitación para el funcionamiento del aparato por una
persona responsable de su seguridad.
Los niños deben supervisarse para asegurar que ellos no empleen los aparatos como
juguetes.

3/ ES
FIG. 1
II.- CONOZCA SU CALENTADOR
* 1 servicio equivale a una regadera de 4 L/min; medio servicio equivale a un lavabo de 3L/min
III.- ESPECIFICACIONES TÉCNICAS Y DIMENSIONES
Tuerca grande
de plástico
Resistencia
eléctrica
Depósito de calentamiento
Relé

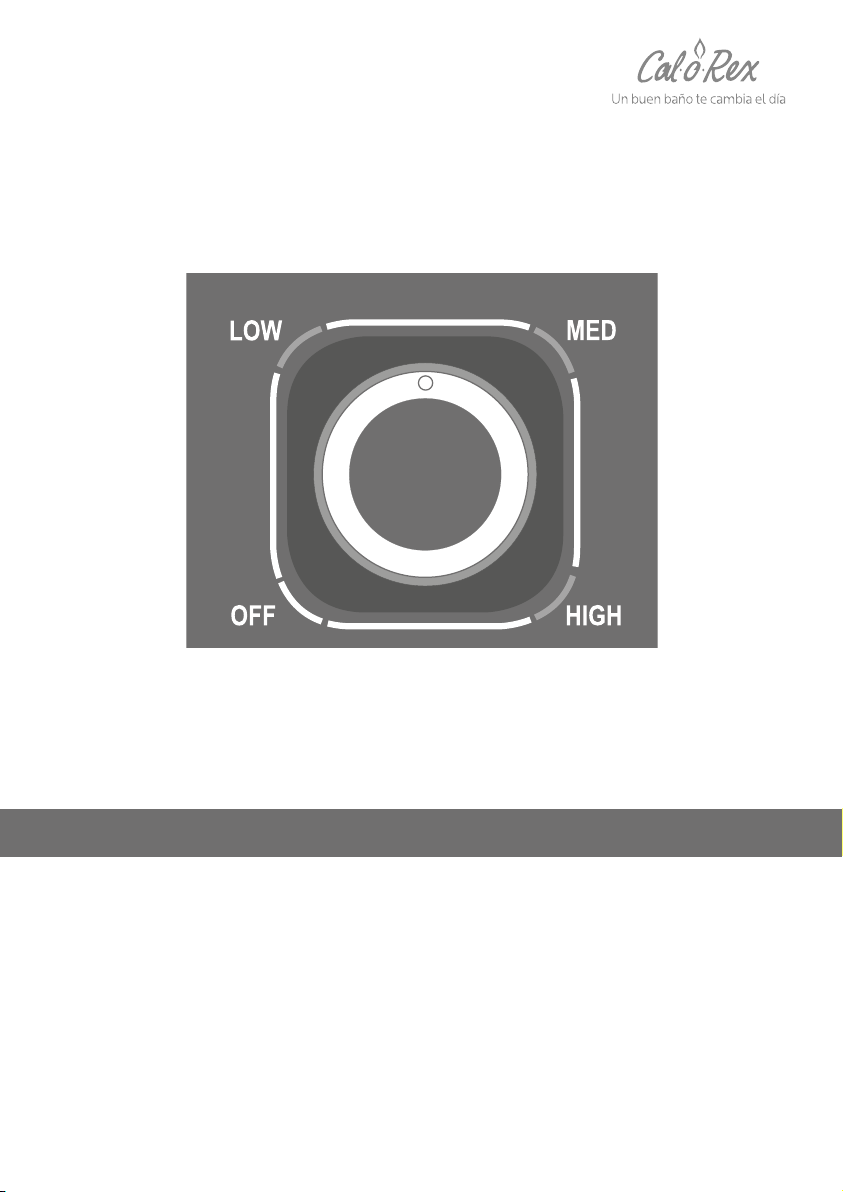

Selector de temperatura
Sensor de flujo
Block de terminales
Termostato
con reinicio Portatermostato
Portacables
Cubierta
frontal
Cubierta
Inferior
Perilla
selectora
Modelo Eleva 4 kW Eleva 9.5 kW Eleva 12 kW
Tipo Instantáneo Eléctrico
Potencia (W) 4000 9500 12000
Tensión de alimentación (VCA) 127 220 220
Recomendación por No. de
servicios* ½11 ½
Flujo mínimo de operación (L/min) 2,2
Presión máxima de trabajo kgf/
cm2(MPa) 8,15 (0,8)
Presión mínima de trabajo kgf/
cm2(MPa) 0,2 (0,02) 0,2 (0,02) 0,25 (0,025)
Diámetro de alimentación de
agua “ ½”
Altura total (cm) 17,8
Frente (cm) 30,4
Fondo (cm) 9,8
Peso (kg) 2,3
Garantía 2 años, 1 año en partes eléctricas y electrónicas

4/ ES
No. Descripción Cantidad
1VÁLVULA DE ALIVIO 1
2TAQU E T ES 4
3TORNILLOS 4
IV.- ACCESORIOS INCLUIDOS
1
2
3
1
2
3
1 2
3

5/ ES
V. INSTALACIÓN DE SU CALENTADOR.
UBICACIÓN DEL CALENTADOR:
Para obtener mayor rendimiento, coloque el calentador lo más cercano posible a los
lugares de uso (recomendamos a no más de 5 metros de distancia). Esto minimizará
la pérdida de calor y dará agua caliente rápidamente al punto de uso.
• Este calentador se debe instalar en posición horizontal, con las conexiones hacia
abajo para que funcione correctamente. Al finalizar la instalación, antes de
llenarlo de agua y activar la alimentación eléctrica, comprobar la horizontalidad
efectiva del montaje utilizando un instrumento de comprobación (por ejemplo,
un nivel de burbuja). (Ver Figura 2)
• Instale su calentador de forma que no quede obstruido el panel de control, para
facilitar su operación y mantenimiento. Deje un espacio libre de al menos 50 cm
para acceder a las partes eléctricas.
• La localización de su calentador debe ser tan práctica como sea posible,
ubicándolo cerca de las áreas donde se utilice agua caliente para evitar
pérdidas de calor o congelamiento en zonas con frío extremo.
• Este calentador debe ser instalado en interiores o espacios cerrados ya que no
requiere ventilación para su funcionamiento.
• Si es instalado en el exterior requiere que el calentador esté protegido contra
la lluvia preferentemente con un techo a no menos de 80 cm de distancia con
respecto a la tapa del calentador. El no proteger el calentador contra la lluvia
puede dañar el equipo y la instalación eléctrica, quedando la garantía sin efecto.
• El calentador debe fijarse perfectamente para evitar movimientos durante
temblores de tierra y/o terremotos, y así prevenir que se caiga de su posición,
además deberá contar con la protección de un techo o nicho para evitar el
contacto directo con la lluvia.
• El calentador debe estar lejos de materiales inflamables o de lugares con fuertes
campos magnéticos.
• Deslice la cubierta inferior (Ver Figura 3A). Quite los dos (2) tornillos que sujetan la
cubierta frontal del calentador de agua (Ver Figura 3B). Quite la cubierta frontal.
(Ver Figura 3C)
• La superficie donde se va a instalar el calentador debe ser sólida y segura. NO
instale la unidad sobre conexiones o cajas eléctricas.
• Coloque el calentador en la superficie donde se va a instalar. Compruebe que
esté nivelado.
• El montaje del calentador de agua debe realizarse mediante: los tornillos
y taquetes (incluidos). El no usar los tornillos y taquetes (incluidos), puede ser
causante de daños en la instalación. (Ver Figura 4)

6/ ES
Entrada
Entrada y
salida en
la parte
inferior
Salida
Instalación correcta Instalación incorrecta
FIG.2
FIG.3
A B
C

7/ ES
FIG.4
N
G
L
Cable negro
Cable amarillo
Cable rojo
IMPORTANTE: El NO instalar la válvula de alivio en un sistema cerrado, anula la
garantía. No se salte este paso.
• En general, para distintos tipos de muros y en particular para paredes
realizadas con ladrillos o bloques perforados y para tabiques de limitada
firmeza, es necesario verificar la seguridad de la fijación. Los tornillos de
fijación a la pared deben poder sostener un peso igual al triple del peso del
calentador de agua lleno.
• No coloque objetos debajo del calentador de agua para evitar daños.

8/ ES
Antes de conectar el calentador es necesario:
• Verificar que las características, del producto cumplan con los requerimientos
necesarios para su correcto funcionamiento. Ver tabla.
• No coloque objetos debajo del calentador de agua para evitar daños.
Este calentador debe ser instalado conforme a las siguientes indicaciones relativas a
la presencia de:
• El cable debe ser 100% de cobre.
• Humedad: no instale el aparato en ambientes húmedos.
• Hielo: no instale el aparato en ambientes donde es probable un descenso de
temperatura a niveles críticos con riesgo de formación de hielo.
• Rayos solares: no exponga el aparato directamente a los rayos solares, ni siquiera
a través de vidrieras.
• Polvo/vapores/gases: no instale el aparato en ambientes particularmente
agresivos como aquellos con vapores ácidos, polvos o saturados de gas.
• Descargas eléctricas: no instale el aparato directamente en las líneas eléctricas
no protegidas de alteraciones de tensión.
¡TABLA DE ESPECIFICACIONES ELÉCTRICAS:
Modelo Eleva 4 kW Eleva 9.5 kW Eleva 12 kW
Tipo Instantáneo Eléctrico
Potencia (W) 4000 9500 12000
Tensión de alimentación (VCA) 127 220 220
Fase 1
Amperaje A 31 43 55
Breaker recomendado (A) 40 50 60
Diámetro de cable requerido 10 AWG 6 AWG 4 AWG

9/ ES
VI. INSTALACIÓN HIDRÁULICA
El sistema debe instalarse de forma que el control para ajustar la temperatura del agua
en uso normal, instalado en la salida de cada regadera, tenga prioridad sobre cualqui-
er otro control en el sistema, que controle la temperatura del agua en uso normal de
cualquier otra salida.
Para lograr una buena instalación del calentador verifique el tipo de sistema alimenta-
dor con el que cuenta en su domicilio o lugar en donde será instalado el calentador
de agua, ya que existen dos tipos.
Sistema abierto (por medio de tinaco): para la alimentación de agua al calentador se
debe instalar en la entrada de agua fría un jarro de aire.
• No se debe omitir la instalación de jarro de aire para la entrada de agua fría y
se recomienda que también se instale en la salida de agua caliente.
• El desfogue de los jarros de aire debe de tener una altura ligeramente mayor al
nivel superior del tinaco, mínimo 20 cm (Ver Figura 5).
• Se deben evitar tramos muy largos de tubería y/o demasiados accesorios como:
codos, tes, válvula de paso, etc. (La distancia entre el calentador y el punto de
uso se recomienda no exceder de los 5 m).
• Verifique que el flujo mínimo de su regadera sea de 2,2 L/min
• Verifique que la presión mínima de su instalación sea de 0,2 kgf/cm2(0,02 MPa)
(modelo 4 y 9,5 kW) y de 0,25 kgf/cm2(0,025 MPa) (modelo 12 kW).
IMPORTANTE: en el sistema abierto DESINSTALE la válvula de alivio incluida ya que
puede generar perdida de presión en la línea.
Sistema cerrado o presurizado (directo de la red): para la alimentación de agua al
calentador se recomienda instalar en la salida de agua caliente una válvula de alivio
(NO INCLUIDA) calibrada a (0,68 MPa) (7 kgf/cm2) (100 psi). (Ver Figura 6)
IMPORTANTE: cuando existe exceso de presión, el agua sale al exterior por la válvula
de alivio. Este es un mecanismo normal y no representa falla alguna en el calentador.
Evite que se derrame el agua indebidamente, instalando en la salida de la válvula de
alivio un tubo de desagüe hacia el drenaje.
Presión máxima de trabajo de 8,15 kgf/cm2(0,8 MPa)
Se recomienda por lo menos una vez cada año, revisar la válvula de alivio (incluida)
para asegurarse que está en buenas condiciones de funcionamiento.

10 / ES
Diagrama de Instalación Sistema Abierto.
Entrada
de agua fría
Salida de
agua caliente
paso de agua
(no incluida)
Tuercas Unión
(no incluidas)
Tinaco
Jarros de aire
20 cm
Como mínimo
Válvula de
Sistema Abierto FIG.5

11 / ES
Diagrama de Instalación Sistema Cerrado
Entrada de agua fría Salida de agua caliente
Válvula de paso de agua
(no incluida)
Sistema Cerrado
Válvula de alivio
(incluida) Tuercas Unión
(no incluidas)
IMPORTANTE: Utilice tubería certificada que resista la presión temperatura de la
instalación del equipo.
Puntos importantes para su instalación.
• El no hacer uso de la válvula de alivio bien calibrada o jarro de aire podría
provocar un exceso de presión de agua en el sistema, lo cual puede dañar la
instalación y al calentador.
• La conexión de entrada de agua fría está señalizada con un tapón azul y la
salida de agua caliente con un tapón rojo.
• Por ningún motivo se debe retirar la válvula de alivio o anular su funcionamiento
correcto en el sistema cerrado; ni tampoco omitir la instalación del jarro de aire
en la salida de agua caliente en el sistema abierto; de lo contrario, un aumento
excesivo en la presión de agua podría dañar las instalaciones o el calentador. Este
daño se considera fuera de la garantía y la inválida por ser causa ajena al mismo.
• Para llenar el calentador abra la válvula de paso en la tubería de suministro de
agua fría. Abra lentamente una llave de agua caliente (preferentemente de la
regadera) para permitir que el aire salga del calentador y de la tubería. Un flujo de
agua constante en la llave de agua caliente indica un calentador lleno de agua.
¡PRECAUCIÓN! La instalación eléctrica debe ser efectuada por un técnico especializado
de nuestro SERVICIO CALOREX ya que es un procedimiento peligroso.
FIG.6

12 / ES
4
3
7
LÍNEA (L)
NEUTRO (N)
4 kW (127 V )
6
5
2
1
R
TIERRA
12 kW (220 V )
1. Bloque de terminales
2. Interruptor térmico con reinicio
3. Interruptor térmico
4. Relé
5. Interruptor 0-Apagado
1- Bajo
2- Medio
3- Alto
6. Resistencia
7. Sensor de flujo
1
TIERRA
LÍNEA 1 (L1)
LÍNEA 2 (L2)
LÍNEA 1 (L)
LÍNEA 2 (N)
TIERRA
9.5 kW (220 V )
3
827546
8. Tierra en el recipiente del calentador
~~
~
Diagrama eléctrico
Este calentador debe ser instalado conforme a las siguientes indicaciones relativas a
la presencia de:
1. Verifique que el voltaje sea adecuado para este aparato, el voltaje lo podrá
verificar en la etiqueta de datos del producto.
2. Instalar el calentador de agua lo más cerca posible de la corriente eléctrica
(centro de carga), con el voltaje a emplear, la cual deberá estar accesible y
contar con un interruptor de cuchilla o un Braker QO.
3. Como norma de seguridad es obligatorio instalar un interruptor de corriente
termomagnético de acuerdo al modelo (ver tabla de especificaciones
eléctricas) independientemente de la línea principal, para que se desactive
automáticamente al existir un desajuste o falla eléctrica.
4. Extender o llevar los alambres independientes de la alimentación a través de
un tubo conduit o poliducto hasta el calentador.
5. 5. Asegúrese y verifique que el alambre verde de la tierra física sea conectado
adecuadamente a la terminal en el centro de carga.
6. Pase los cables por el orificio de la parte posterior del calentador (Ver Figura 4)
VII. INSTALACIÓN HIDRÁULICA

13 / ES
VIII. OPERACIÓN DEL CALENTADOR
7. Una vez concluido lo anterior, puede energizar su calentador para iniciar su
funcionamiento. Nunca omita la conexión a tierra del circuito eléctrico. (Ver
Figura 7) (diagrama tierra). Se recomienda que el alambre verde de tierra vaya
conectado a una varilla de cobre (copperweld).
8. La puesta a tierra del aparato es obligatoria y el cable se debe fijar a la
conexión a tierra.
Antes de operar su calentador de agua, asegúrese de leer y seguir las instrucciones de
este manual y todas las etiquetas del producto.
¡ADVERTENCIA! Asegúrese que su calentador esté completamente lleno de agua antes
de encenderlo, si enciende su calentador cuando aún no tiene agua se dañará la
resistencia eléctrica (elemento calefactor), anulándose la garantía.
Funcionamiento y regulación de la temperatura.
Encendido/Apagado
El encendido y el apagado del calentador de agua se realiza mediante la perilla
reguladora y no conectando o desconectando el equipo de la alimentación eléctrica.
El indicador luminoso permanece encendido solo durante la fase de calentamiento.

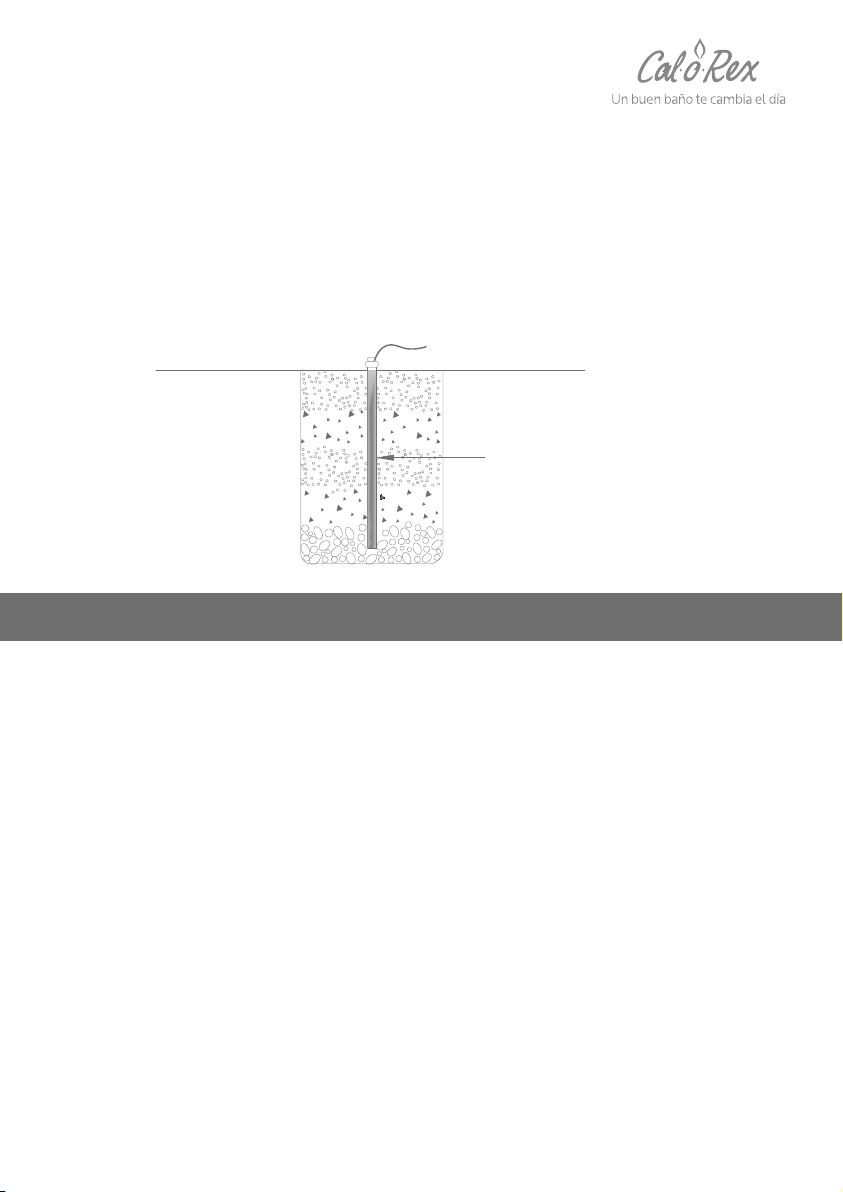

Varilla de cobre
(Copperwed) de
diámetro de " x 1 m
de longitud
Alambre
Diagrama Tierra
½
FIG.7

14 / ES
FIG.8
Si la temperatura seleccionada es alto (high), se recomienda instalar una válvula
mezcladora de temperatura para evitar quemaduras severas.
ADVERTENCIA: no hacer funcionar el aparato si hay probabilidad que el agua en su
interior esté congelada.
IX. MANTENIMIENTO Y SERVICIO
Se recomienda realizar mantenimiento preventivo cada año a traves de un Centro de
Servicio Calorex.
ADVERTENCIA: No intente reparar el calentador de agua usted mismo. Llame al número
de Servicio Calorex para que un técnico lo visite. Desconecte de la corriente eléctrica
el calentador antes de realizar tareas de mantenimiento o drenar el calentador.
De lo contrario, puede causar daños en la propiedad, lesiones graves o incluso la
muerte. En la mayoría de las tareas de mantenimiento, es necesario extraer el agua
del calentador. Para realizar estas tareas, desconecte la corriente eléctrica y quite la
cubierta frontal.
Regulación de la temperatura (potencia)
La regulación de la temperatura (potencia) se realiza mediante la perilla (Ver figura 8)

15 / ES
X. TABLA SOLUCIÓN DE PROBLEMAS.
Problema Posibles causas Soluciones
El agua no está
suficientemente caliente.
Entra demasiado caudal de agua en
el calentador.
Reducir el caudal de agua del grifo o cerrar
ligeramente la válvula de paso en la entrada de
agua de la unidad para reducir el caudal.
Ha bajado la temperatura ambiente
o el ajuste de temperatura es
demasiado bajo.
Aumentar el ajuste de la temperatura en la
unidad.
La presión del agua es inferior a 0,2
kgf/cm 2(0,02 MPa).
Verificar que la válvula de cierre esté
completamente abierta y la línea de suministro
de agua no esté bloqueada.
Fallo eléctrico. Ponerse en contacto con un electricista calificado
o con el distribuidor local autorizado para que
solucione el problema.
El agua está demasiado
caliente
No entra suficiente caudal de agua en
el calentador.
Aumentar el caudal de suministro de agua.
Ha subido la temperatura ambiente
o el ajuste de temperatura es
demasiado alto.
Seleccionar un valor de temperatura más bajo.
El calentador se apaga
durante el uso.
Corte de suministro eléctrico o
cableado defectuoso.
Compruebe el suministro eléctrico y el disyuntor. Si
persiste el problema, póngase en contacto con un
electricista calificado.
El agua deja de correr. Bloqueo en los tubos o mangueras. Asegúrese de que la válvula de paso del
agua está completamente abierta y no hay
obstrucciones en la línea de suministro.
No hay suministro de agua.
La temperatura del agua varia
de fría a caliente durante
el uso.
El caudal del agua está por debajo del
nivel mínimo.
Aumentar el caudal de agua.
No hay agua caliente con la
llave de paso de la unidad
completamente abierta.
Corte de suministro eléctrico o
cableado defectuoso.
Compruebe el suministro eléctrico y el disyuntor.
No se ha alcanzado el caudal
necesario para activar la resistencia
(2,2 L/min).
Aumentar el caudal de agua. Limpie la malla
filtrante en la entrada de agua de la unidad.
Primero desconecte el disyuntor, abra la válvula
de descarga de presión de la unidad y cuando
haya terminado, conecte el disyuntor.
Se ha activado el controlador de límite
superior.
Verifique que los botones de reinicio del
controlador de límite superior están presionados.
Siga los pasos descritos en este manual para
reiniciar el interruptor.
Fugas. Comprobar si hay fugas en los
empalmes.
Compruebe la instalación del agua. Quite la
cubierta frontal e inspeccione la junta de la
resistencia.
Si el depósito gotea. Cierre la llave de paso para cortar el suministro
de agua. Desconecte la corriente eléctrica del
calentador de agua y consulte la garantía para
determinar si el calentador aún está en periodo
de garantía.

16 / ES
XI. CERTIFICADO DE GARANTÍA
El Calentador de agua Calorex Instantáneo Eléctrico, está cuidadosamente diseñado y
se ha fabricado con los materiales más adecuados, bajo un estricto control de calidad.
Para cualquier duda o problema sobre el calentador, por favor contacte al Centro de
Servicio Calorex 800 225 6739.
Calentadores de América, S.A. de C.V. (En lo sucesivo Calentadores de América)
garantiza este calentador de agua por dos (2) años y un (1) año en partes eléctricas y
electrónicas en uso residencial, contra cualquier falla atribuible a defecto de fabricación
en todas sus partes (con la excepción de partes eléctricas en las cuales la garantía es
solo de un año), contra cualquier falla atribuible a defecto de fabricación (entiéndase
calidad de sus materiales o mano de obra de fabricación). La garantía quedará sin
efecto por mal uso, instalación fuera de la reglamentación y/o normatividad vigente,
instalación hecha fuera de las indicaciones expresadas en el instructivo de instalación,
mantenimiento y operación, por haber sido reparado por personal ajeno al autorizado
por Calentadores de América, por no usar refacciones legítimas de fábrica o por estar
instalado en zonas donde existen condiciones de agua como las descritas en los
siguientes párrafos:
Se consideran condiciones de mal uso, el empleo de agua con excesiva acidez (pH
menor a 6,5), con excesiva alcalinidad (pH mayor a 8,4), o con exceso de sales o
sólidos disueltos o en suspensión (mayor a 500 ppm).
La dureza del agua es otro factor que afecta la vida de su calentador e instalación
de agua. Si se usa agua con dureza mayor a 180 ppm la garantía quedará anulada.
Calentadores de América se reserva el derecho de resolver si la causa de la falla
es por mal uso o instalación defectuosa. Si se trata de defecto de fabricación, la
obligación será dejarlo en condiciones normales de funcionamiento, en un plazo no
mayor a treinta (30) días a partir de la fecha en que se presente la reclamación.
Otra de las condiciones de mal uso de su calentador es el no seguir las instrucciones
de operación incluidas en el Instructivo (manual) de Instalación, Mantenimiento
y Operación, e intentar que el calentador funcione con una instalación fuera de lo
indicado por el fabricante.
Esta garantía no cubre fallas ocasionadas por no contar con el resguardo apropiado.
Para asegurar un mejor funcionamiento y durabilidad, su calentador debe tener
protección adecuada contra lluvias, vientos, polvos, ambientes salinos, ambientes
corrosivos, etc. Si el calentador no cuenta con dicha protección, no será válida esta
garantía. Muestre al técnico este certificado de garantía, sellado por el distribuidor.
HECHO EN CHINA
Comercializado por:
Calentadores de América, S.A. de C.V.
Blvd. Isidro López Zertuche No. 1839, Col. Universidad, 25260, Saltillo, Coahuila
Tel. [phone] y 800 CALOREX (225 6739) www.calorex.mx

INSTALLATION, MAINTENANCE
AND OPERATION MANUAL
ELECTRIC TANKLESS WATER HEATER
Thank you for your purchase!
The product you have acquired is backed by the prestige, durability and efficiency that have
characterized Calorex for more than 75 years.
Your Calorex Electric Water Heater supplies the required water flow at the desired
temperature, right where you need it; anywhere with ventilation and gas installation
restrictions. Choosing the right heater considering your specific hot water needs is very
important.
If you have any question related to the operation, maintenance, service or warranty of this
water heater, please call our Calorex Service Center.
*The additional 1 year warranty is activated at the time of the product registration, it is totally free of charge and it is not
conditional to any purchase. It operates under the same terms as the original warranty and it cannot be cumulative
with other extended warranty promotions. Applicable as long as the warranty is registered within three months after the
purchase.
IMPORTANT: This manual contains the necessary technical instructions for the installation,
operation and maintenance of your electric instant water heater. Please read it carefully
before installing and/or using the heater, and keep it available for future consultation.
Call toll free from inside the Mexican Republic at 800 2256739
Mexico City and Metropolitan Area at 555640 0601
Call to activate your warranty free of charge! *
*Not activating your warranty DOES NOT INVALIDATE IT
The images shown in this manual are representative and may vary from the final product.
*2 years and 1 year for electrical and electronic parts.
Models Voltage / Power:
CALOREX ELEVA 4 KW 127 V ~/ 4000 W
CALOREX ELEVA 9.5 KW 220 V~ / 9500 W
CALOREX ELEVA 12 KW 220 V~ / 12000 W
YEARS + 1
WARRANTY
*
ACTIVATE IT!

18 / EN
WARRANTY VALIDATION PROCEDURE.
1. DO NOT UNINSTALL YOUR WATER HEATER.
In order to make effective this warranty, the heater must be installed in an
accessible place.
2. Call our Calorex Service Center at 800 2256739.
To make effective this warranty certificate, you must present it with the purchase
receipt.
Customer name Distributor name
Address Address
Model Serial number
Date of purchase Store seal
Date of installation Invoice No.
I.- RECOMMENDATIONS
WARNING: You must read completely the full manual before installing your water
heater, because it is electrically operated.
Installation by a Calorex Service Center is recommended.
CAUTION! Be careful with very hot water, it increases burns risk.
This appliance is not intended for use by individuals (including children) with different
or diminished physical capacity, either sensory or mental, or who lack the knowledge
or experience, unless they are supervised or trained to operate the appliance by a
person responsible for their safety.
Children must be supervised to ensure that they do not use appliances as toys.

19 / EN
FIG. 1
II.- GET TO KNOW YOUR HEATER
* 1 service is equivalent to a 4 L/min shower; half a service is equivalent to a 3 L/min sink.
III.- TECHNICAL SPECIFICATIONS AND DIMENSIONS
Large
plastic nut
Electrical
resistance
Heating tank
Relay
Temperature selector
Flow sensor
Terminal block
Thermostat
with restart Thermostat holder
Cable holder
Front cover
Lower cover
Selection
knob
Model Eleva 4 kW Eleva 9.5 kW Eleva 12 kW
Type Instantáneo
Power (W) 4000 9500 12000
Supply voltage (VAC) 127 220 220
Recommendation according
services number* ½11 ½
Minimum operation flow (L/min) 2,2
Maximum operating pressure kgf/
cm2(MPa) 8,15 (0,8)
Minimum operating pressure kgf/
cm2(MPa) 0,2 (0,02) 0,2 (0,02) 0,25 (0,025)
Water supply diameter “ ½”
Total Height (cm) 17,8
Length (cm) 30,4
Width (cm) 9,8
Weight (kg) 2,3
Warranty 2 years, 1 year for electrical and electronic parts

20 / EN
No. Description Quantity
1RELIEF VALVE 1
2WA L L P L U GS 4
3SCREWS 4
IV.- INCLUDED ACCESSORIES
1
2
3
1
2
3
1 2
3
