CAME SELR1BDG User manual

FA01713M4A
806SL-0300
(SELR1BDG)
IT Italiano
EN English
FR Français
RU Pусский
CAME S.p.A.
Via Martiri della
Libertà, 15
31030 Dosson di Casier
Treviso - Italy
Tel. [phone]
Fax [phone]
[email protected] -
www.came.com
A
B
35
15
20 32
32
70
73
C
10/2022 - FA01713M4A
806SL-0300 (SELR1BDG)

2- FA01713M4A - 10/2022 © CAME S.p.A.
Ø 4
Ø 8
x 4
D

3- FA01713M4A - 10/2022 © CAME S.p.A.
BUS
1 5
1 2 3 4 1 2 3 4
26
1 2 3 4 1 2 3 4
37
1 2 3 4 1 2 3 4
4
1 2 3 4 1 2 3 4
S1 GND
R700 / R800
1 2 3 4
1 2 3 4
EF

4- FA01713M4A - 10/2022 © CAME S.p.A.
ITALIANO
Avvertenze generali per l'installatore
Leggere attentamente le istruzioni prima di iniziare l’installazione ed eseguire gli interventi
come specificato dal costruttore. • L’installazione, la programmazione, la messa in servizio e la
manutenzione devono essere eettuate da personale qualificato ed esperto e nel pieno rispetto delle
normative vigenti. • Indossare indumenti e calzature antistatiche nel caso di intervento sulla scheda
elettronica. • Il prodotto deve essere destinato solo all’uso per il quale è stato espressamente
studiato e ogni altro uso è da considerarsi pericoloso. • Il produttore non può essere considerato
responsabile per eventuali danni causati da usi impropri, erronei ed irragionevoli. • Verificare anche
le avvertenze presenti nei manuali di installazione e di utilizzo dell’automazione a cui il prodotto
è associato. • Durante tutte le fasi dell’installazione assicurarsi di operare fuori tensione. • Il
prodotto è conforme alle direttive applicabili, vigenti al momento della fabbricazione. • Il prodotto
nella confezione originale del produttore può essere trasportato solo al chiuso (vagoni ferroviari,
container, veicoli chiusi). • Nel caso di malfunzionamento del prodotto, interromperne l'uso e
contattare il servizio clienti all’indirizzo https://www.came.com/global/en/contact-us o al numero
telefonico indicato sul sito. • La data di fabbricazione è indicata nel lotto di produzione stampato
sull’etichetta prodotto. Se necessario, contattateci all’indirizzo https://www.came.com/global/en/
contact-us. • Le condizioni generali di vendita sono riportate nei listini prezzi uciali Came.
Se il dispositivo non è alimentato da quadro CAME, assicurarsi che l'alimentazione
fornita al dispositivo sia provvista di limitazione in corrente non superiore a 1,5 A.
Riferimenti Normativi
Il prodotto è conforme alle direttive applicabili, vigenti al momento della fabbricazione. • CAME
S.p.A. dichiara che il prodotto descritto in questo manuale è conforme alla Direttiva 2014/53/
UE e al documento Radio Equipment Regulations 2017. • I testi completi delle dichiarazioni di
conformità UE (CE) e UK (UKCA) sono disponibili su www.came.com.
Dismissione e smaltimento
Non disperdere nell’ambiente l’imballaggio e il dispositivo alla fine del ciclo di vita, ma smaltirli
seguendo le norme vigenti nel paese di utilizzo del prodotto. I componenti riciclabili riportano
simbolo e sigla del materiale.
I DATI E LE INFORMAZIONI INDICATE IN QUESTO MANUALE SONO DA RITENERSI SUSCETTIBILI DI
MODIFICA IN QUALSIASI MOMENTO E SENZA OBBLIGO DI PREAVVISO.
LE MISURE, SE NON DIVERSAMENTE INDICATO, SONO IN MILLIMETRI.
Descrizione
806SL-0300
SELR1BDG - Selettore transponder BUS CXN da esterno per tessere, portachiavi e TAG
(Manchester protocol) con retroilluminazione blu. Colore grigio, RAL7024.
Dati tecnici
MODELLI SELR1BDG
Alimentazione (V - 50/60 Hz) 12 - 24 AC - DC
Consumo BUS (CXN Unit) 1
Potenza (W) 0.35
Corrente assorbita (mA) 25
Temperatura d’esercizio (°C) -20 ÷ +55
Temperatura di stoccaggio (°C)* -25 ÷ +70
Grado di protezione (IP) 54
Frequenza (KHz) 125
Classe di isolamento III
Vita media (Cicli)** 500000
(*) Prima dell'installazione, il prodotto va tenuto a temperatura ambiente nel caso di
stoccaggio o trasporto a temperature molto basse o molto alte.
(**) La vita media del prodotto è un dato puramente indicativo e stimato in considerazione
di conformi condizioni di utilizzo, installazione e manutenzione. Essa è influenzata anche da
ulteriori fattori, quali ad esempio condizioni climatiche e ambientali.

5- FA01713M4A - 10/2022 © CAME S.p.A.
Descrizione delle parti A
1Copertura frontale
2Transponder
3Coperchio di protezione della scheda
4Gommino di tenuta
5Telaio frontale
6Guarnizione da esterno
7Contenitore da esterno
Scheda elettronica B
8DIP switch di settaggio
9Morsettiera
10 LED di segnalazione stato
Dimensioni C
Installazione D
Collegamenti e settaggi E
In impianti con più di un selettore, consultare le diverse tipologie di cablaggio sul
manuale del quadro comando o dell'automazione.
①Configurazione BUS
Si raccomanda l'utilizzo di un cavo FROR 2x1mm² con lunghezza max. 50 m dalla
scheda elettronica.
Non utilizzare un cavo schermato.
Collegare il selettore sul morsetto BUS del quadro comando.
È possibile collegare fino a un max. di 7 selettori BUS (a tastiera, transponder, bluetooth o a
chiave).
Se nell'impianto sono collegati più selettori BUS, impostare un indirizzo diverso per ogni selettore
utilizzando i DIP 1 2 3.
Se due selettori hanno lo stesso indirizzo sul BUS, la retroilluminazione si accende di
rosso lampeggiante per evidenziare l'errore di configurazione.
②Configurazione R700 V2 / S0002P
Si raccomanda l'utilizzo di un cavo FROR 2 x 1 mm con lunghezza max. 30 m dalla
scheda elettronica.
Collegare il selettore sui morsetti S1-GND del quadro elettrico.
Posizionare i DIP 1 2 3 in OFF.
Scheda interfaccia Numero di selettori collegabili
R700 1
R700 V2 2
S0002P 4
Retroilluminazione
Posizionare il DIP 4 in ON per attivare la retroilluminazione del selettore.
In standby, il dispositivo rimarrà retroilluminato di blu.
Operazioni finali G
Inserimento nuovo utente
Avviare la procedura di inserimento utente da quadro comando utilizzando la funzione [U1 - Nuovo
utente].
Avvicinare una tessera non configurata al lettore.
Se la tessera è correttamente codificata, il dispositivo si retro-illumina di verde.
Consultare il manuale dell'automazione o del quadro comando per maggiori
informazioni.
Funzionamento modalità BUS
Avvicinando una tessera codificata, il dispositivo emette un tono lungo e si retro-illumina di verde.
Qualora sia necessario eettuare la manutenzione dell'automazione, il selettore si retroillumina
successivamente per 3 secondi del colore indicato nella funzione [Segnala manutenzione] del
quadro comando.
È necessario attivare la funzione [Configura manutenzione] sul quadro comando.
Consultare il manuale dell'automazione o del quadro comando per maggiori
informazioni.
Avvicinando una tessera non codificata, il dispositivo emette tre toni brevi e si retro-illumina di
rosso.

6- FA01713M4A - 10/2022 © CAME S.p.A.
10 LED di segnalazione stato
Stato Segnalazione
Lampeggio Dispositivo configurato e comunica con il BUS.
Spento Dispositivo non comunica con il BUS.
Acceso Dispositivo impostato come R700. Verificare le impostazioni
dei DIP.
Funzionamento modalità R700 V2 / S0002P
Avvicinando una tessera codificata, il dispositivo si retro-illumina di verde.
10 LED di segnalazione stato
Stato Segnalazione
Acceso Dispositivo configurato e alimentato correttamente.
Spento Dispositivo non connesso, non alimentato o non configurato.
Verificare le impostazione dei DIP.
ENGLISH
General precautions for installers
Read the instructions carefully before beginning the installation and carry out the procedures as
specified by the manufacturer. • Installation, programming, commissioning and maintenance
must only be carried out by qualified, expert technicians and in full compliance with the applicable
law. • Wear anti-static clothing and footwear if performing work on the circuit board. • Only use
this product for its intended purpose. Any other use is hazardous. • The manufacturer cannot be
held liable for any damage caused by improper, unreasonable or erroneous use. • Also check the
warnings in the installation and use manuals for the operator the product is associated with. • Make
sure the mains power supply is disconnected during all installation procedures. • This product
complies with the applicable standards in force at the time of manufacturing. • The product, in its
original packaging supplied by the manufacturer, must only be transported in a closed environment
(railway carriage, containers, closed vehicles). • If the product malfunctions, stop using it and
contact customer services at https://www.came.com/global/en/contact-us or via the telephone
number on the website. • The manufacture date is provided in the production batch printed on
the product label. If necessary, contact us at https://www.came.com/global/en/contact-us. • The
general conditions of sale are given in the ocial CAME price lists.
If the device is not powered by a CAME control panel, make sure that the supply
voltage to the device features a current limiter of not greater than 1.5 A.
Legislative references
This product complies with the applicable standards in force at the time of manufacturing. •
CAME S.p.A. declares that the product described in this manual complies with Directive 2014/53/
EU and the Radio Equipment Regulations 2017. • The full EC declaration of conformity and UK
Conformity Assessed (UKCA) marking information can be found at www.came.com.
Dismantling and disposal
Dispose of the packaging and the device responsibly at the end of its life cycle, in compliance with
the laws in force in the country where the product is used. The recyclable components are marked
with the material symbol and ID.
THE DATA AND INFORMATION IN THIS MANUAL MAY BE CHANGED AT ANY TIME AND WITHOUT
NOTICE.
MEASUREMENTS ARE IN MILLIMETRES, UNLESS STATED OTHERWISE.

7- FA01713M4A - 10/2022 © CAME S.p.A.
Description
806SL-0300
SELR1BDG - External BUS CXN transponder selector for keycards, key fobs and TAG (Manchester
protocol) with blue backlighting. Grey colour RAL7024.
Technical data
MODELS SELR1BDG
Power supply (V - 50/60 Hz) 12 - 24 AC - DC
BUS connection (CXN Unit) 1
Power (W) 0.35
Absorbed current (mA) 25
Operating temperature (°C) -20 ÷ +55
Storage temperature (°C)* -25 ÷ +70
Protection rating (IP) 54
Frequency (kHz) 125
Insulation class III
Average life (cycles)** 500000
(*) Before installing the product, keep it at room temperature where it has previously been stored
or transported at a very high or very low temperature.
(**) The average product life is a purely indicative estimate. It applies to compliant usage,
installation and maintenance conditions. It is also influenced by other factors, such as climatic and
environmental conditions.
Description of parts
A
1
Front cover
2
Transponder
3
Board protection cover
4
Rubber gasket
6
External gasket
7
External casing
Control board
B
8
Set-up DIP switch
9
Terminal block
10
Status warning LED
Size C

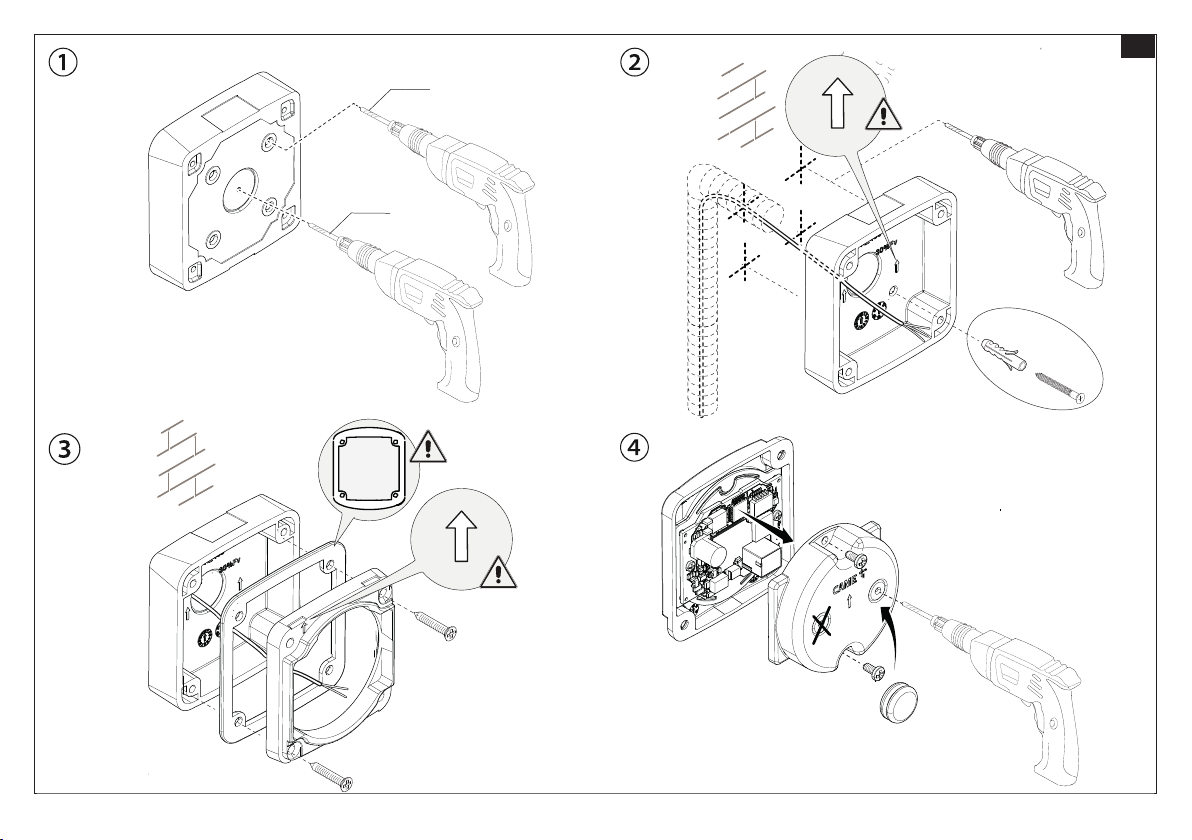

Installation D
Connections and settings E
For systems with more than one selector, please check the control panel or operator
manual for information on the dierent types of wiring.
①BUS configuration
We recommend using a FROR 2x1mm² cable, maximum length from the control board:
50 m.
Do not use a shielded cable.
Connect the selector to the BUS terminal on the control panel.
Up to 7 BUS selectors can be connected (keypad, transponder, Bluetooth or key).
If there are multiple BUS selectors connected in the system, set a dierent address for each
selector using DIPs 1 2 3.
If two selectors have the same address on the BUS, the backlighting flashes red to
highlight the configuration error.
②Configuring R700 V2 / S0002P
We recommend using a FROR 2 x 1 mm cable, maximum 30 m in length from the
control board.
Connect the selector to terminals S1-GND on the electrical panel.
Set DIP 1 2 3 to OFF.
Interface board Number of selectors that can be
connected
R700 1
R700 V2 2
S0002P 4
Backlighting
Set DIP 4 to ON to activate the selector backlighting.
When the device is in standby mode, the backlighting is blue.
Final operations G

8- FA01713M4A - 10/2022 © CAME S.p.A.
Entering a new user
Start the procedure for entering a user from the control panel using the [U1 – New user] function.
Touch an unconfigured keycard on the reader.
If the keycard has been correctly encoded, the device backlighting will light up green.
Please see the operator or control panel manual for more information.
BUS mode operation
When you touch an encoded keycard on the device, you will hear a long beep and the device back
will light up green.
If the operator requires maintenance, the selector backlighting will light up for 3 seconds in the
colour set under the [Signal maintenance] function on the control panel.
You need to activate the [Configure maintenance] function on the control panel.
Please see the operator or control panel manual for more information.
When you touch a non-encoded keycard on the device, you will hear three short beeps and the
device back will light up red.
10 Status warning LED
Status Message
Flashing Device configured and communicating with the BUS.
O Device not communicating with the BUS.
On Device set as R700. Check the DIP settings.
R700 V2 / S0002P mode operation
When you touch an encoded keycard on the device, the device back will light up green.
10 Status warning LED
Status Message
On Device configured and powered correctly.
O Device not connected, not powered or not configured. Check
the DIP settings.
FRANÇAIS
Instructions générales pour l’installateur
Lire attentivement les instructions avant de commencer l'installation et d'eectuer les interventions
comme indiqué par le fabricant. • L’installation, la programmation, la mise en service et l'entretien
doivent être eectués par du personnel qualifié et dans le plein respect des normes en vigueur. •
Porter des vêtements et des chaussures antistatiques avant d'intervenir sur la carte électronique.
• Ce produit ne devra être destiné qu'à l'utilisation pour laquelle il a été expressément conçu
et toute autre utilisation est à considérer comme dangereuse. • Le fabricant décline toute
responsabilité en cas d’éventuels dommages provoqués par des utilisations impropres, incorrectes
et déraisonnables. • Vérifier également les instructions fournies dans les manuels d'installation et
d'utilisation de l'automatisme auquel le produit est associé. • S’assurer, durant toutes les phases
d’installation, que l’automatisme est bien hors tension. • Ce produit est conforme aux directives
applicables, en vigueur lors de sa fabrication. • Le produit, dans l'emballage d'origine du fabricant,
ne peut être transporté qu'à l'intérieur (wagons de chemin de fer, conteneurs, véhicules fermés). •
En cas de dysfonctionnement du produit, cesser de l'utiliser et contacter le centre SAV à l'adresse
https://www.came.com/global/en/contact-us ou au numéro de téléphone indiqué sur le site. •
La data de fabrication est indiquée dans le lot de production imprimé sur l'étiquette du produit.
Si nécessaire, nous contacter à l'adresse https://www.came.com/global/en/contact-us. • Les
conditions générales de vente figurent dans les catalogues de prix ociels Came.
Si le dispositif n’est pas alimenté par une armoire CAME, s’assurer que l’alimentation
fournie au dispositif prévoit bien une limitation du courant ne dépassant pas 1,5 A.
Références Normatives
Ce produit est conforme aux directives applicables, en vigueur lors de sa fabrication. • CAME
S.p.A. déclare que le produit décrit dans ce manuel est conforme à la Directive 2014/53/UE et
au document Radio Equipment Regulations 2017. • Les textes complets des déclarations de
conformité UE (CE) et UK (UKCA) sont disponibles sur www.came.com.
Mise au rebut et élimination
Ne pas jeter l'emballage et le dispositif dans la nature au terme du cycle de vie de ce dernier,
mais les éliminer selon les normes en vigueur dans le pays où le produit est utilisé. Le symbole et
le sigle du matériau figurent sur les composants recyclables.
LE CONTENU DE CE MANUEL EST SUSCEPTIBLE DE SUBIR DES MODIFICATIONS À TOUT
MOMENT ET SANS AUCUN PRÉAVIS.
LES DIMENSIONS SONT EXPRIMÉES EN MILLIMÈTRES, SAUF INDICATION CONTRAIRE.

9- FA01713M4A - 10/2022 © CAME S.p.A.
Description
806SL-0300
SELR1BDG - Sélecteur transpondeur BUS CXN d’extérieur pour cartes, porte-clés et TAG (Manchester
protocol) avec rétroéclairage bleu. Coloris gris, RAL7024.
Données techniques
MODÈLES SELR1BDG
Alimentation (V - 50/60 Hz) 12 - 24 AC - DC
Consommation BUS (CXN Unit) 1
Puissance (W) 0.35
Courant absorbé (mA) 25
Température de fonctionnement (°C) -20 ÷ +55
Température de stockage (°C)* -25 ÷ +70
Degré de protection (IP) 54
Fréquence (KHz) 125
Classe d'isolation III
Durée de vie moyenne (Cycles)** 500000
(*) Avant l'installation, le produit doit être maintenu à température ambiante en cas de stockage ou
de transport à des températures très basses ou très élevées.
(**) La durée de vie moyenne du produit est purement indicative et estimée en tenant compte des
conditions conformes d'utilisation, d'installation et d'entretien. Elle est également influencée par
d'autres facteurs tels que les conditions climatiques et environnementales.
Description des parties
A
1
Couvercle frontal
2
Transpondeur
3
Couvercle de protection de la carte
4
Joint d’étanchéité
6
Joint d’extérieur
7
Boîtier d’extérieur
Carte électronique
B
8
Micro-interrupteurs de configuration
9
Bornier
10
Voyant de signalisation d'état
Dimensions C
Installation D
Connexions et configurations E
Pour les installations avec plus d'un sélecteur, consulter les diérents types de
câblage sur le manuel de l'armoire de commande ou de l'automatisme.
①Configuration BUS
Il est recommandé d'utiliser un câble FROR 2x1mm² d’une longueur max. de 50 m par
rapport à la carte électronique.
Le câble ne doit pas être blindé.
Connecter le sélecteur à la borne BUS de l'armoire de commande.
Il est possible de connecter jusqu'à un max. de 7 sélecteurs BUS (transpondeur, bluetooth ou
claviers à code).
En cas d'installation avec connexion de plusieurs sélecteurs BUS, configurer une adresse
diérente pour chaque sélecteur, en utilisant les micro-interrupteurs 1, 2 et 3.
Si les deux sélecteurs présentent la même adresse sur le BUS, le rétroéclairage
clignote en rouge pour signaler l'erreur de configuration.
②Configuration R700 V2 / S0002P
Il est recommandé d'utiliser un câble FROR 2 x 1 mm d’une longueur max. de 30 m
par rapport à la carte électronique.
Connecter le sélecteur aux bornes S1-GND du tableau électrique.
Positionner les commutateurs DIP 1, 2 et 3 sur OFF.
Carte interface Nombre de sélecteurs connectables
R700 1
R700 V2 2
S0002P 4
Rétroéclairage
Positionner le DIP 4 sur ON pour activer le rétroéclairage du sélecteur.
En mode veille, le dispositif restera rétroéclairé en bleu.
Opérations finales G

10 - FA01713M4A - 10/2022 © CAME S.p.A.
Introduction nouvel utilisateur
Lancer la procédure d'introduction du nouvel utilisateur depuis l'armoire de commande à l'aide de
la fonctionne [U1 - Nouvel utilisateur].
Approcher du lecteur une carte non configurée.
Se la carte est correctement codée, le rétroéclairage du dispositif devient vert.
Pour en savoir plus, consulter le manuel de l'automatisme ou de l'armoire de
commande.
Fonctionnement modalité BUS
En approchant une carte à code, le dispositif émet un long bip et son rétroéclairage devient vert.
Lorsqu'il est nécessaire d'eectuer l'entretien de l'automatisme, il y a activation du rétroéclairage
du sélecteur pendant 3 secondes dans la couleur indiquée par la fonction [Signalisation entretien]
de l'armoire de commande.
Il est nécessaire d’activer la fonction [Configurer entretien] sur l'armoire de
commande.
Pour en savoir plus, consulter le manuel de l'automatisme ou de l'armoire de
commande.
En approchant une carte sans code, le dispositif émet trois bip courts et son rétroéclairage devient
rouge.
10 Voyant de signalisation d'état
État Signalisation
Clignotement Dispositif configuré et communiquant avec le BUS.
Éteint Dispositif ne communiquant pas avec le BUS.
Allumé Dispositif configuré comme R700. Contrôler les configurations
des DIP.
Fonctionnement modalité R700 V2 / S0002P
En approchant une carte à code, le rétroéclairage du dispositif devient vert.
10 Voyant de signalisation d'état
État Signalisation
Allumé Dispositif configuré et alimenté correctement.
Éteint Dispositif déconnnecté, hors tension ou non configuré.
Contrôler les configurations des DIP.
РУССКИЙ
Общие предупреждения для монтажника
Внимательно прочитайте инструкции, прежде чем приступить к установке и выполнению
работ, согласно указаниям фирмы-изготовителя. • Монтаж, программирование, ввод в
эксплуатацию и техническое обслуживание должны выполняться квалифицированным
и опытным персоналом в полном соответствии с требованиями действующих норм
безопасности. • Используйте антистатическую одежду и обувь при работе с электроникой.
• Это изделие должно использоваться исключительно по назначению. Использование не
по назначению считается опасным. • Производитель не несет ответственности за ущерб
в результате неправильного, ошибочного или небрежного использования изделия. • Также
ознакомьтесь с предупреждениями в инструкциях по установке и эксплуатации автоматики,
для которой предназначено изделие. • Убедитесь в отсутствии напряжения перед каждым
этапом монтажных работ. • Изделие соответствует требованиям применимых директив,
действовавших на момент изготовления. • Изделие в оригинальной упаковке компании-
производителя может транспортироваться только в закрытом виде (в железнодорожных
вагонах, контейнерах, закрытом автотранспорте). • В случае обнаружения неисправности
изделия необходимо прекратить его эксплуатацию и связаться с сервисной службой по
адресу https://www.came.com/global/en/contact-us или позвонить по номеру, указанному на
сайте. • Дата изготовления указана в партии продукции, напечатанной на этикетке изделия.
При необходимости свяжитесь с нами по адресу https://www.came.com/global/en/contact-us.
• С общими условиями продажи можно ознакомиться в официальных прейскурантах Came.
Если питание устройства осуществляется не от блока управления CAME, убедитесь в
том, что оно снабжено ограничителем тока не более 1,5А.
Нормы и стандарты
Изделие соответствует требованиям применимых директив, действовавших на момент
изготовления. • Компания-производитель CAME S.p.A. заявляет, что описанное в этом руководстве
изделие соответствует требованиям директивы 2014/53/EU и британского технического
регламента Radio Equipment Regulations 2017. • С полным текстом деклараций о соответствии
регламентам Ес (CE) и Великобритании (UKCA) можно ознакомиться на сайте www.came.com.
Утилизация
Не выбрасывайте упаковку и устройство совместно с бытовыми отходами. Утилизируйте их в
соответствии с требованиями законодательства, действующего в стране установки изделия.
Пригодные для повторного использования компоненты отмечены специальным символом с
обозначением материала. СОДЕРЖАНИЕ ЭТОГО РУКОВОДСТВА МОЖЕТ БЫТЬ ИЗМЕНЕНО В ЛЮБОЕ
ВРЕМЯ БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ.
ВСЕ РАЗМЕРЫ ПРИВЕДЕНЫ В МИЛЛИМЕТРАХ, ЕСЛИ НЕ УКАЗАНО ИНОЕ.

11 - FA01713M4A - 10/2022 © CAME S.p.A.
Описание
806SL-0300
SELR1BDG - Накладной проксимити-считыватель для карт, брелоков и TAG-капсул (с протоколом
Manchester), подключаемый к ШИНЕ CXN, с синей подсветкой. Серый цвет, RAL7024.
Технические характеристики
МОДЕЛИ SELR1BDG
Напряжение питания (В, 50/60 Гц) ~/=12–24
Потребление ШИНЫ (CXN Unit) 1
Мощность (Вт) 0.35
Потребляемый ток (мA) 25
Диапазон рабочих температур (°C) -20 ÷ +55
Диапазон температур хранения (°C)* -25 ÷ +70
Класс защиты (IP) 54
Частота (кГц) 125
Класс изоляции III
Средний срок службы (в циклах)** 500000
(*) Перед установкой изделие необходимо хранить при комнатной температуре, если транспортировка
или хранение на складе осуществлялись при крайне высоких или низких температурах.
(**) Средний срок службы изделия носит исключительно ориентировочный характер и рассчитывается
исходя из соответствия условиям эксплуатации, монтажа и технического обслуживания. На него,
среди прочих, влияют такие факторы, как климатические и погодные условия.
Описание компонентов
A
1
Фронтальная накладка
2
Проксимити-считыватель
3
Защитная крышка платы
4
Уплотнительная прокладка
6
Прокладка для накладного монтажа
7
Корпус для накладного монтажа
Электронная плата
B
8
DIP-переключатели настройки
9
Клеммная колодка
10
Светодиодный индикатор состояния
Габаритные размеры
C
Монтаж
D
Электрические подключения и настройки
E
Если в системе предусмотрено несколько устройств управления, необходимо
ознакомиться с различными видами подключений в руководстве по эксплуатации блока
управления или автоматики.
①
Конфигурация шины
Рекомендуется использовать кабель FROR 2x1 мм² длиной не более 50м от платы
управления.
Запрещено использовать экранированный кабель.
Подключите считыватель к шинной клемме блока управления.
Можно подключить макс. до 7 проводных устройств управления (кодонаборных клавиатур,
проксимити-считывателей, bluetooth-модулей или ключей-выключателей).
Если в системе подключено несколько считывателей с шинным подключением, необходимо
задать индивидуальный адрес для каждого устройства, используя DIP-переключатели 1, 2 и 3.
Если два считывателя, подключенные к ШИНЕ, имеют одинаковый адрес, сзади
загорается и начинает мигать красным светодиодный индикатор, указывая на ошибку
конфигурирования.
②
Конфигурация R700 V2 / S0002P
Рекомендуется использовать кабель FROR 2 x 1 мм длиной не более 30м от
электронной платы.
Подключите считыватель к контактам S1-GND на блоке.
Установите DIP-переключатели 1, 2, 3 в положение ВЫКЛ.
Интерфейсная плата Кол-во подключаемых устройств
управления
R700 1
R700 V2 2
S0002P 4

Подсветка
Для включения подсветки устройства управления установите DIP-переключатель 4 в положение ВКЛ.
В режиме ожидания подсветка на считывателе загорится синим светом.
Заключительные работы
G
10 Светодиодный индикатор состояния
Состояние Сигнализация
Мигание Устройство настроено и обменивается данными с ШИНОЙ.
Выключен Обмен данными между устроством и ШИНОЙ не происходит.
Включен Устройство настроено как R700. Проверьте настройки DIP-переключателей.
Работа в режиме R700 V2 / S0002P
При приближении закодированной карты загорается зеленая подсветка на задней стороне устройства.
10 Светодиодный индикатор состояния
Состояние Сигнализация
Включен Устройство настроено и подключено правильно.
Выключен Устройство не соеденено, не подключено или не настроено. Проверьте настройки DIP-переключателей.
CAME S.p.A.
Via Martiri della Libertà, 15
31030 Dosson di Casier
Treviso - Italy
Tel. [phone]
Fax [phone]
[email protected] - www.came.com
