Cameo W-DMX iDMX User manual

Cameo®is a registered brand of the Adam Hall Group
Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany
Phone: [phone] | adamhall.com
1
2
3
4
5

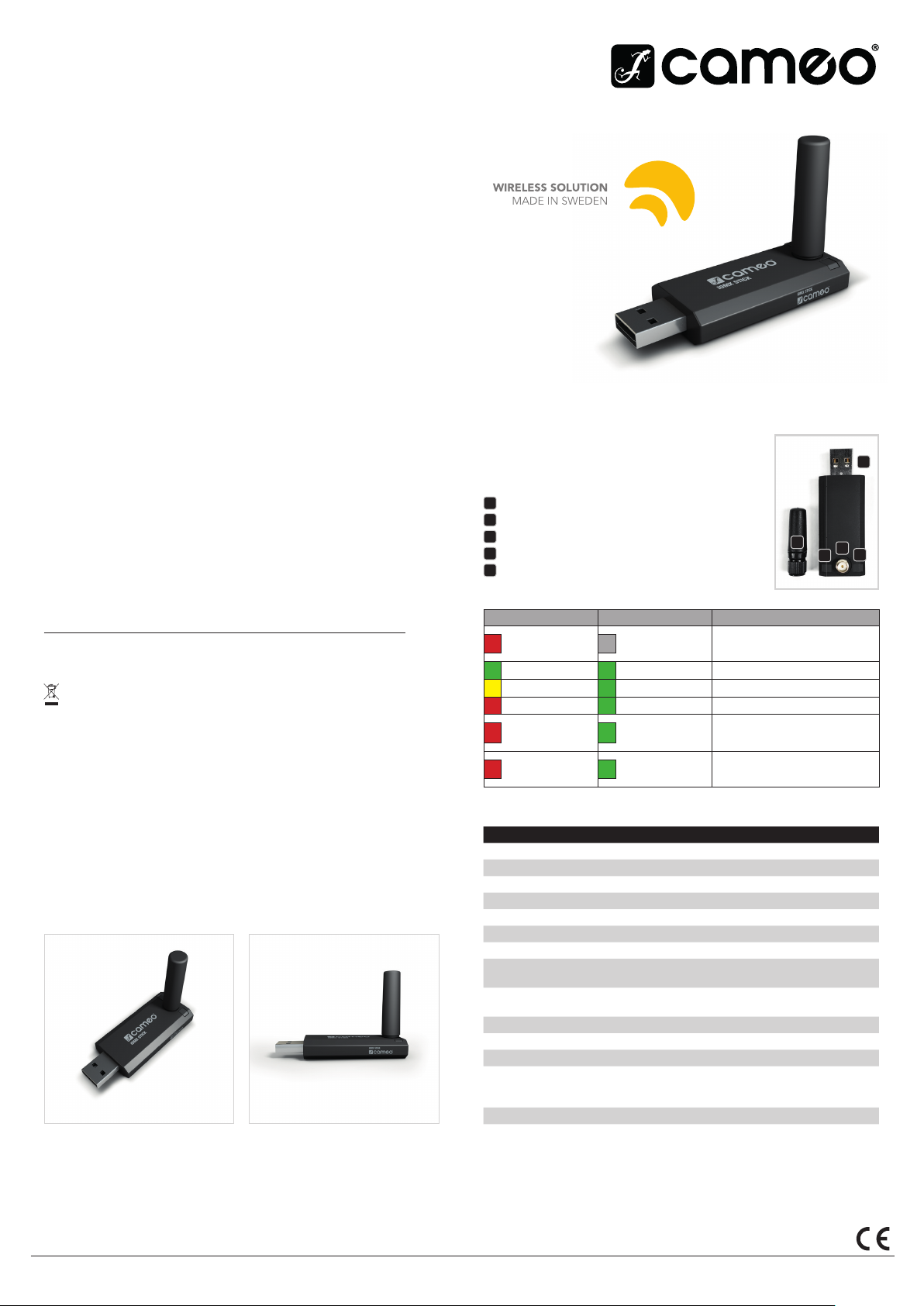

USER MANUAL
CLIDMXSTICK
W-DMX™ RECEIVER
INTRODUCTION
The iDMX stick is a compact W-DMX™ receiver with wireless solution technology for all
Cameo spotlights equipped with the iDMX port. An external power supply is not required to operate
the spotlight since the iDMX Stick provides it with power.
SAFETY INFORMATION
1. Please read this user manual carefully.
2. Keep all information and instructions in a safe place.
3. Follow the instructions.
4. Observe all warnings. Do not remove any safety instructions or other
information from the iDMX stick.
5. Only use the iDMX stick as properly intended.
6. Do not allow fluids to enter the iDMX stick.
7. Do not open the iDMX stick; do not carry out any modifications on it.
8. Unplug the iDMX stick from the spotlight before cleaning it. Use a lightly moistened cloth
to clean the device .
KEEP AWAY FROM CHILDREN! THE PRODUCT CONTAINS SMALL PARTS AND
PACKAGING MATERIAL THAT COULD BE SWALLOWED!
SETUP
Screw the antenna onto the iDMX stick’s antenna connection and plug the stick into the spotlight’s
iDMX port.
OPERATION
No special settings must be made in the spotlight menu for W-DMX control. Just select the desired
DMX start address and the desired DMX mode.
Keep the W-DMX transmitter and W-DMX receiver as close as possible during pairing. To prepare
the iDMX stick for pairing, press and hold the reset button for approx. 3 seconds until the red
status LED flashes at a frequency of 1 Hz. Now start pairing in the W-DMX transmitter (see
instructions for the W-DMX transmitter). During pairing, the green LED indicator in the reset button
also flashes in rapid succession. As soon as pairing is successfully completed, both the green LED
indicator in the reset button and the green status LED light up continually. The maximum distance
between the two devices is dependent on the ambient conditions and the W-DMX transmitter’s
performance.
MANUFACTURER’S WARRANTY & LIMITATION OF LIABILITY
Our currently valid warranty conditions and limitation of liability are available at:
https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_CAMEO.pdf
For servicing, please contact Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach
Email: [email protected] / +49 (0)6081 / 9419-0
PROPER DISPOSAL OF THIS PRODUCT
(Valid in the European Union and other European countries with waste separation)
This symbol on the product or the associated documents indicates that the device must not be
disposed of with normal household waste at the end of the product’s life, in order to prevent envi-
ronmental damage or personal injury caused by the uncontrolled disposal of waste. Please dispose
of this product separately from other waste and recycle it to promote sustainable economic cycles.
Private customers can contact the dealer from whom the product was purchased or the relevant
local authorities to obtain information on environmentally friendly waste management. Commercial
users can contact their supplier and check the contractually agreed terms and conditions on the
disposal of equipment. This product must not be disposed of with other commercial waste.
SCOPE OF DELIVERY
iDMX stick with type A USB connector and antenna connection
Antenna with screw thread
User manual
CONNECTIONS, CONTROL, AND DISPLAY ELEMENTS
1Type A USB connector
2Antenna connection
3Antenna
4Reset button with green LED indicator
5Three-color status LED
STATUS LED AND LED INDICATOR IN THE RESET BUTTON
Status LED Reset button LED Status
Ready to pair
Flashes once every
second Off
Permanently on Permanently on Paired and good signal strength
Permanently on Permanently on Paired and sufficient signal strength
Permanently on Permanently on Paired and weak signal strength
Paired and very weak signal; reduce
distance
Flashes once every
second Permanently on
Paired; transmitter out of range or
switched off
Flashes once every
second Flashes five times every second
TECHNICAL SPECIFICATIONS
Article number: CLIDMXSTICK
Product type: W-DMX™ Receiver
Application: compatible Cameo products
W-DMX Standard: G3, G4s, G5 (2.4 GHz)
Control elements: reset button
Display elements: reset button with green LED indicator, three-color status LED
Connections: antenna connection, type A USB connector
Power supply: via a type A USB connector
Ambient temperature
(running): 32°F–104°F
Relative
humidity: < 80%, non-condensing
Housing material: ABS, ABS PC translucent
Housing color: black
Housing cooling: convection
Dimensions
(W × H × D, without
antenna):
2.63 x 0.46 x 1.01 inches
Weight: 0.045 lb.
Additional features: screw-type antenna included

Cameo®is a registered brand of the Adam Hall Group
Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany
Phone: [phone] | adamhall.com
BEDIENUNGSANLEITUNG
CLIDMXSTICK
W-DMX™ RECEIVER
EINFÜHRUNG
Der iDMX Stick ist ein kompakter W-DMX™-Empfänger mit Wireless Solution Technologie für alle
Cameo Scheinwerfer, die mit der iDMX Schnittstelle ausgestattet sind. Eine externe Spannungs-
versorgung ist für den Betrieb nicht erforderlich, der iDMX Stick wird vom Scheinwerfer mit
Spannung versorgt.
SICHERHEITSHINWEISE
1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere
Informationen vom iDMX Stick.
5. Verwenden Sie den iDMX Stick nur in der dafür vorgesehenen Art und Weise.
6. Sorgen Sie dafür, dass keine Flüssigkeiten in den iDMX Stick eindringen können.
7. Öffnen Sie den iDMX Stick nicht und verändern Sie ihn nicht.
8. Trennen Sie den iDMX Stick vor dem Reinigen vom Scheinwerfer. Verwenden Sie zur
Reinigung des Geräts ein leicht feuchtes Tuch.
VON KINDERN FERNHALTEN! DAS PRODUKT ENTHÄLT VERSCHLUCKBARE KLEINTEILE UND
VERSCHLUCKBARES VERPACKUNGSMATERIAL!
INBETRIEBNAHME
Schrauben Sie die Antenne auf den Antennenanschluss des iDMX Sticks und schließen den Stick
an der iDMX Schnittstelle des Scheinwerfers an.
BEDIENUNG
Für die Steuerung via W-DMX sind keine speziellen Einstellungen im Menü des Scheinwerfers
notwendig, wählen Sie lediglich die gewünschte DMX-Startadresse und den gewünschten
DMX-Modus.
Halten Sie die Distanz zwischen W-DMX-Sender und W-DMX-Empfänger während des Kopp-
lungsvorgangs möglichst gering. Um den iDMX Stick in Koppelbereitschaft zu versetzen, drücken
und halten Sie den Reset-Taster für circa 3 Sekunden, bis die rote Status-LED in einer Frequenz
von 1 Hz blinkt. Starten Sie nun den Kopplungsvorgang im W-DMX-Sender (siehe Anleitung des
W-DMX-Senders). Während des Kopplungsvorgangs blinkt zusätzlich die grüne Anzeige-LED im
Reset-Taster in schneller Abfolge. Sobald der Kopplungsvorgang erfolgreich abgeschlossen ist,
leuchten sowohl die grüne Anzeige-LED im Reset-Taster als auch die grüne Status-LED perma-
nent. Die maximale Distanz zwischen beiden Geräten ist während des Betriebs abhängig von den
Umgebungsbedingungen und der Leistungsfähigkeit des W-DMX-Senders.
HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter:
https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_CAMEO.pdf
Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach
E-Mail [email protected] / +49 (0)6081 / 9419-0
KORREKTE ENTSORGUNG DIESES PRODUKTS
(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung)
Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät
am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden
darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden.
Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung
nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu
umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben
wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren
Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung
der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt
werden.
LIEFERUMFANG
iDMX Stick mit Typ USB-A Stecker und Antennenanschluss
Antenne mit Schraubgewinde
Bedienungsanleitung
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE
1USB-Stecker Typ A
2Antennenanschluss
3Antenne
4Reset-Taster mit grüner Anzeige-LED
5Dreifarbige Status-LED
STATUS-LED UND ANZEIGE-LED IM RESET-TASTER
Status-LED Reset-Taster-LED Status
blinkt 1x pro Sekunde aus Koppelbereitschaft
permanent an permanent an gekoppelt und gute Signalstärke
permanent an permanent an gekoppelt, ausreichende Signalstärke
permanent an permanent an gekoppelt, schwaches Signal
gekoppelt, sehr schwaches Signal,
Distanz verringern
blinkt 1x pro
Sekunde permanent an
gekoppelt, Sender außer Reichweite
oder ausgeschaltet
blinkt 1x pro
Sekunde blinkt 5x pro Sekunde
TECHNISCHE DATEN
Artikelnummer: CLIDMXSTICK
Produktart: W-DMX™-Empfänger
Verwendung: Kompatible Cameo Produkte
W-DMX Standard: G3, G4s, G5 (2,4GHz)
Bedienelemente: Reset-Taster
Anzeigeelemente: Grüne Anzeige-LED Reset-Taster, 3-farbige Status-LED
Anschlüsse: Antennenanschluss, USB Typ A Stecker
Spannungsversorgung: Via USB Typ A Stecker
Umgebungstemperatur
(in Betrieb): 0°C - 40°C
Relative
Luftfeuchtigkeit: < 80%, nicht kondensierend
Gehäusematerial: ABS, ABS PC translucent
Gehäusefarbe: schwarz
Gehäusekühlung: Konvektion
Abmessungen
(B x H x T, ohne
Antenne):
66,7 x 11,6 x 25,6 mm
Gewicht: 0,02 kg
Weitere Eigenschaften: Schraubbare Antenne inklusive
1
2
3
4
5
