CAMSO 5000-05-1774-MAN Instruction sheet

Installation Guidelines
Directives d’installation
Polaris
5000-05-1774-MAN
VERSION A

® and TM are trademarks of Camso inc. / ® et Mc sont des marques de Camso inc.
All rights reserved. / Tous droits réservés. ©2021 Camso inc
Printed in Canada / Imprimé au Canada
IMPORTANT
Longevity of Camso Track System components is directly linked to the way the System is
used. Sportive driving, rapid direction changes and repeated fast turns (especially on power
steering vehicles) are not advised. These driving styles increase the risk of derailing and can
cause premature wear and or major breakdowns on the Track System which will not be
covered under normal warranty.
La durée de vie des composantes des systèmes de traction de Camso est directement liée à
la façon dont le système de traction est utilisé. La conduite sportive, les changements de
direction brusques ou les virages rapides et à répétition (plus spécifiquement aux véhicules à
direction assistée) ne sont pas recommandés. Ce type de conduite augmente les risques de
déraillement des chenilles et peut causer une usure prématurée ainsi que des bris majeurs au
système de traction qui ne seront pas couverts par la garantie.
IMPORTANT
Please read carefully each part of this document as well as the User Manual prior to
assembling, installing and using the track system.
Veuillez lire attentivement ce document, en entier, ainsi que le Manuel de l’utilisateur avant
d’assembler, d’installer et d’utiliser le système de traction.

Page 3
Installation Guidelines / Directives d’installation

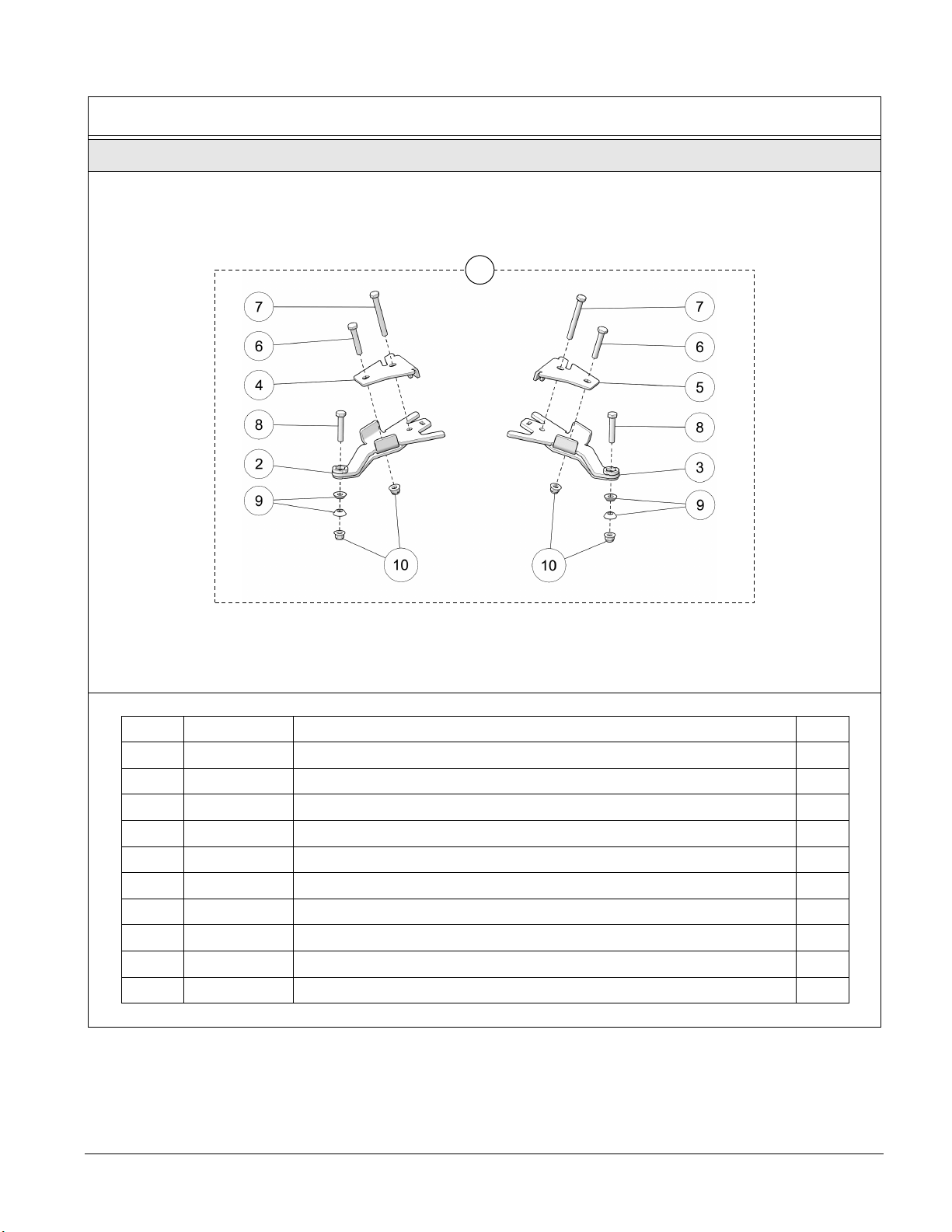

FRONT ANCHOR BRACKET PARTS LIST / LISTE DE PIÈCES - ANCRAGE AVANT
Figure 1
1
ITEM # PART # DESCRIPTION QTY
1 1004-05-0630 FRONT BRACKET KIT / ENSEMBLE ANCRAGE AVANT 1
21004-05-1207 ANTI-ROTATION FRONT BRACKET - LH / ANCRAGE AVANT GA.1
3 1004-05-1217 ANTI-ROTATION FRONT BRACKET - RH / ANCRAGE AVANT DR. 1
4 1006-05-0092 FRONT COVER - LH / COUVERT AVANT GA. 1
5 1006-05-0102 FRONT COVER - RH / COUVERT AVANT DR. 1
6 1033-10-0060 HEX BOLT/ BOULON HEX - HCS, M10-1.5X60, 8.8, ZP, DIN931 2
7 1033-10-0090 HEX BOLT/ BOULON HEX - HCS, M10-1.5X90, 8.8, ZP, DIN931 2
8 1033-10-1055 HEX BOLT/ BOULON HEX - HCS, M10-1.5X55, 10.9, ZP, DIN931 2
9 1050-05-0305 TAPER SLEEVE / COUSSINET CONIQUE 4
10 1074-10-0001 NYLON NUT / ÉCROU NYLON - FNN, M10-1.5, ZP, 8, DIN6926 4

Page 4
©2021 Camso inc.

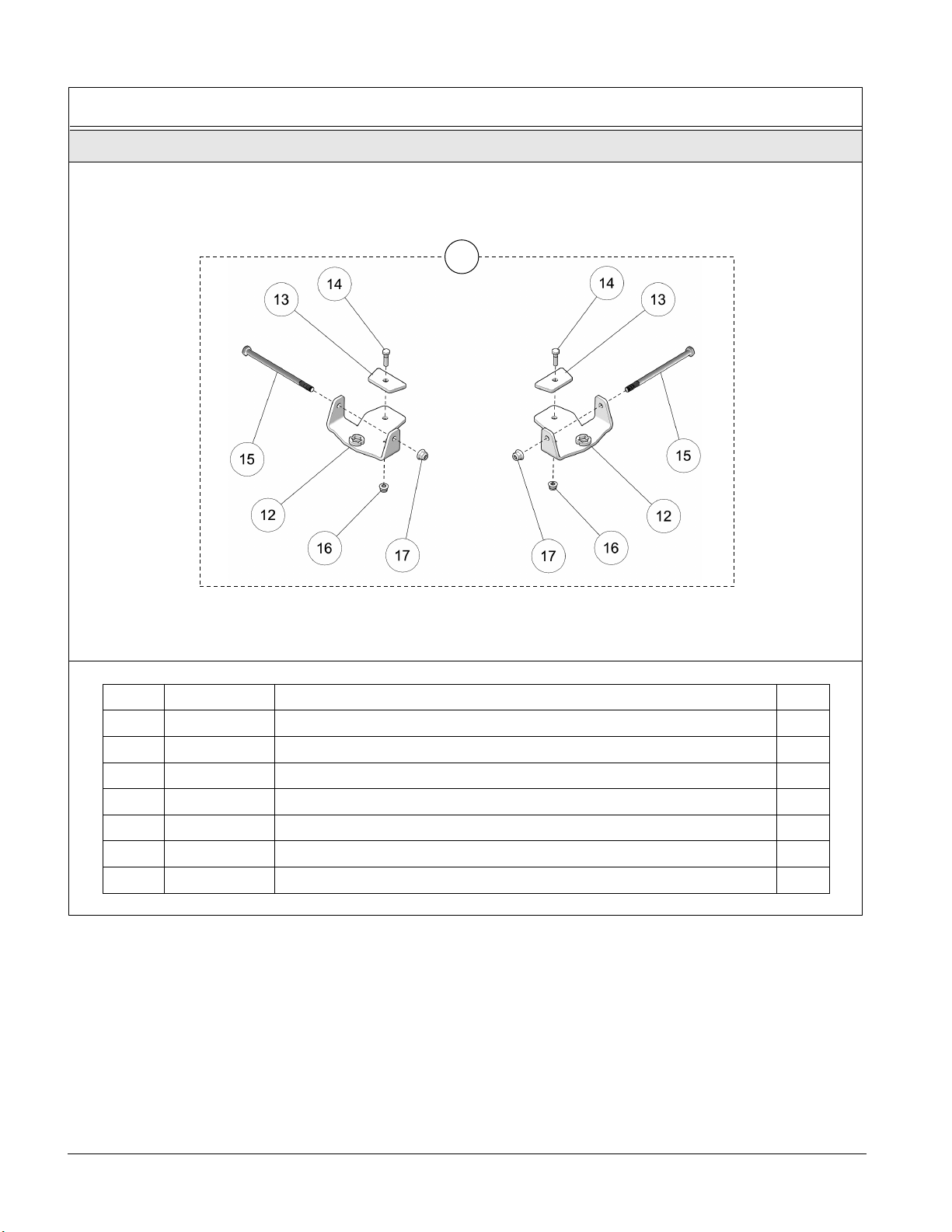

REAR ANCHOR BRACKET PARTS LIST / LISTE DE PIÈCES - ANCRAGE ARRIÈRE
Figure 2
Installation Guidelines / Directives d’installation
11
ITEM # PART # DESCRIPTION QTY
11 1005-05-1805 REAR BRACKET KIT / ENSEMBLE ANCRAGE ARRIÈRE 1
12 1005-05-0712 ANTI-ROTATION REAR BRACKET / ANCRAGE ARRIÈRE 2
13 1007-05-0201 REAR BRACKET COVER / COUVERT ANCRAGE ARRIÈRE 2
14 1033-08-0030 HEX BOLT/ BOULON HEX - HCS, M8-1.25X30, 8.8, ZP, DIN931 2
15 1033-10-0180 HEX BOLT/ BOULON HEX - HCS, M10-1.5X180, 8.8, ZP, DIN931 2
16 1074-08-0001 NYLON NUT / ÉCROU NYLON - FNN, M8-1.25, 8, ZP, DIN6926 2
17 1074-10-0001 NYLON NUT / ÉCROU NYLON - FNN, M10-1.5, ZP, 8, DIN6926 2

Page 5
STEERING LIMITER ASSEMBLY - PARTS LIST / LISTE DE PIÈCES - LIMITEUR DE CONDUITE
Figure 3
WHEEL LUG NUT / ÉCROU DE ROUE
Installation Guidelines / Directives d’installation
18
ITEM # PART # DESCRIPTION QTY
18 1003-77-3500 STEERING LIMITER ASS’Y / ENSEMBLE LIMITEUR DE CONDUITE 1
19 -- THREADED DISK / RONDELLE FILETÉE 2
20 -- CABLE ASSY / CÂBLE ASSEMBLÉ 2
21 1033-10-0060 HEX BOLT/ BOULON HEX - HCS, M10-1.5X60, 8.8, ZP, DIN931 2
22 1033-10-2026 HEX BOLT/ BOULON HEX - HCSW, M10-1.5X25, 8.8, ZP, TL, DIN933 2
23 1050-00-0200 STEP SPACER / ESPACEUR 2
24 1060-00-0004 WASHER / RONDELLE - W, 7/16X1.0X0.072, 8, ZP, USS 2
25 1071-10-0001 NYLON NUT / ÉCROU NYLON - NN, M10-1.5, ZP, 8, DIN982 2
26
ITEM # PART # DESCRIPTION QTY
26 1072-00-0002 WHEEL LUG NUT / ÉCROU DE ROUE - FSNN, 3/8-24, 5, ZP 16

Page 6
©2021 Camso inc.
VERIFICATION / VÉRIFICATION
CAUTION : Before beginning the installation,
make sure you received all the components
included in the parts lists of the preceding pages.
ATTENTION : Avant de débuter l'installation,
assurez-vous d’avoir reçu toutes les
composantes incluses dans les listes de pièces
aux pages précédentes.
INFORMATION
1. For installation purposes, directional arrows have
been cut out of the main components in the anchor
bracket kits. These arrows indicate the front of the
vehicle relative to the component. See Figure 4.
1. Pour faciliter le positionnement des ancrages au
véhicule, des flèches indiquant l’avant du véhicule
ont été découpées aux composantes principales
des ancrages. Assurez-vous que ces flèches
pointent en direction de l’avant du véhicule lors de
l’assemblage de celles-ci. Voir la Figure 4.
Figure 4
Installation Guidelines / Directives d’installation

Page 7
PREPARATION / PRÉPARATION
WARNING AVERTISSEMENT
Do not place any part of your body under the
vehicle unless it is securely installed on
appropriate stands. Severe injuries could occur if
the vehicle collapses or moves. Do not use a lifting
device as a secure stand.
Ne jamais exposer des parties du corps sous le
véhicule à moins que celui-ci ne repose sur des
supports appropriés. Si le véhicule devait verser
ou se déplacer, cela pourrait occasionner des
blessures graves. Ne pas utiliser un dispositif de
levage comme support permanent.
1. Position the vehicle on a flat and level surface (or on
a suitable lifting device), shift the transmission to
neutral and turn off engine.
1. Placer le véhicule sur une surface plane et au
niveau (ou sur un dispositif de levage), mettre la
transmission au point mort et arrêter le moteur.
2. Identify and position each unit of the Track System
near the position indicated on the sticker. Refer to
Figure 5.
2. Identifier et placer chaque système de l’ensemble
de traction près de la position d’installation indiquée
sur l’étiquette apposée au châssis. Voir la Figure 5.
Figure 5
Installation Guidelines / Directives d’installation

Page 8
©2021 Camso inc.
REAR TRACK SYSTEMS / SYSTÈMES DE TRACTION ARRIÈRE
1. Using a lifting device, raise the rear of the
vehicle and install appropriate stands. Ensure
that the vehicle is immobilized and safe to work
on.
1. Au moyen d’un dispositif de levage, soulever
l’arrière du véhicule et installer des cales de
sûreté. Assurez-vous que le véhicule est bien
immobile et qu’on peut y travailler en sécurité
2. Remove rear wheels. Make sure that wheel
studs and wheel hubs are free of dirt. See
Figure 6.
2. Enlever les roues arrière. Assurez-vous que les
goujons de roue et les moyeux de roue sont
exempts de toute saleté. Voir la Figure 6.
Figure 6
3. If applicable, remove CV joint protectors. 3. Retirer les protecteurs de joint homocinétique,
s’il y a lieu.
4. Remove bolt, washer and spacer bushings from
the rear stabilizing rod end and insert the bolt in
the rear anchor bracket as shown in Figure 7.
NOTE: It is not possible to insert this bolt once the
bracket is attached to the suspension arm.
4. Enlever les boulons, les rondelles et les
espaceurs des rotules des bras stabilisateurs
des systèmes arrière. Insérer un boulon à
l’extrémité de chacun des ancrages de
suspension arrière. Voir la Figure 7.
NOTE : Il est impossible d’insérer ce boulon une
fois l’ancrage fixé au bras de suspension
du véhicule.
Figure 7
Installation Guidelines / Directives d’installation

Page 9

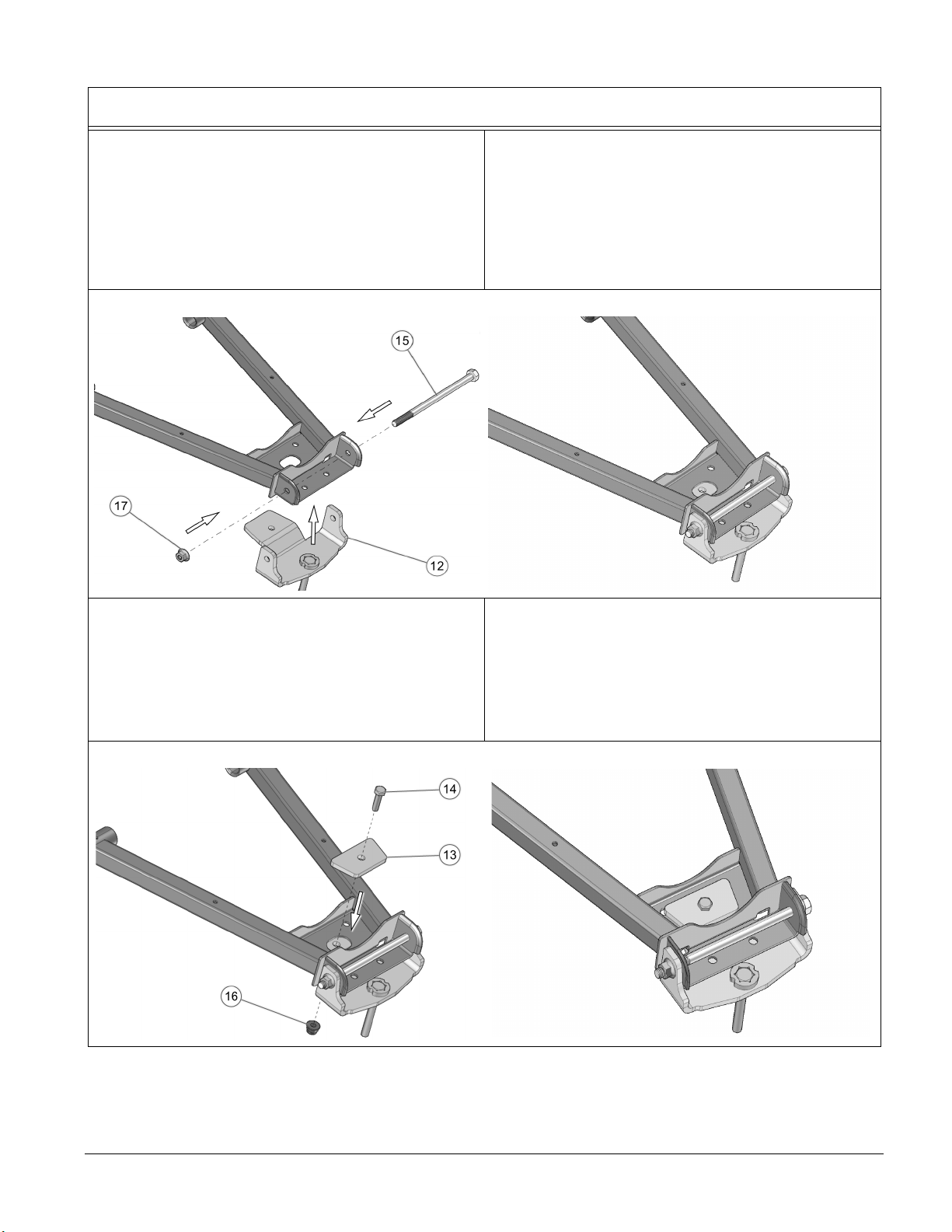

5. Remove the mounting bolt linking the lower
suspension arm to the wheel hub. Install the
anchor bracket (12) under the suspension arm.
Insert the new M10 bolt (15) in the anchor
bracket, through the lower suspension arm and
the wheel hub. Thread the M10 nut (17) on the
bolt but do not tighten it yet. See Figure 8.
5. Dévisser et retirer le boulon qui relie le bras
inférieur de suspension au moyeu de roue.
Placer l’ancrage de suspension (12) sous le
bras de suspension. Insérer le nouveau boulon
M10 (15) à travers l’ancrage, le bras de
suspension inférieur et le moyeu de roue. Fixer
l’écrou M10 (17) sur le boulon mais sans le
serrer. Voir la Figure 8.
Figure 8
6. Position bracket cover (13) over oval hole in
lower a-arm and secure it in place using an M8
bolt (14) and nut (16). Tighten bolts in the
following order: M8 bolt (14) to 25 N•m of torque
[18 lb-ft] and M10 bolt (15) to 50 N•m of torque
[37 lb-ft]. See Figure 9.
6. Positionner le couvert de fixation (13) par
dessus le trou oval et fixer l’ancrage au bras de
suspension avec un boulon M8 (14) et un
écrou M8 (16). Serrer dans l’ordre le boulon
M8 (14) à un couple de 25 N•m [18 lb-pi] et le
boulon M10 (15) à un couple de 50 N•m [37 lb–
pi]. Voir la Figure 9.
Figure 9
Installation Guidelines / Directives d’installation

Page 10
©2021 Camso inc.

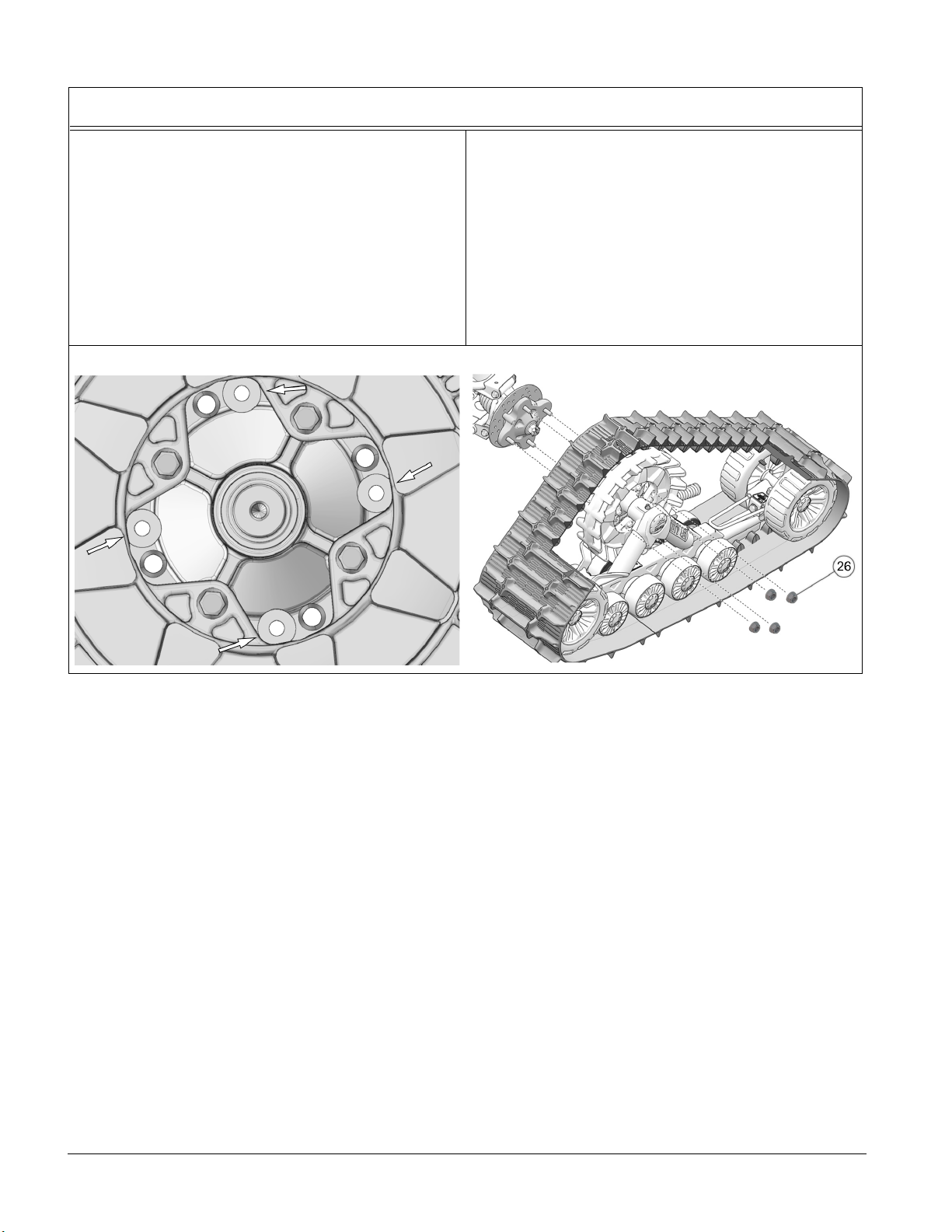

7. Use the holes indicated by the arrows on Figure
10 to secure the undercarriage to the rear hub
using the nuts (26) provided. Refer to Figure 10
.
NOTE: If needed, take rubber protector off of hub.
NOTE: Ensure that the cotter pin of the axle nut
does not interfere with the undercarriage
hub.
NOTE: Use the torque specified by the vehicle’s
manufacturer when tightening wheel nuts.
7. Utiliser les trous indiqués par les flèches sur la
Figure 10 pour fixer le système de traction au
moyeu de roue arrière. Utiliser les écrous (26)
fournis. Voir la Figure 10.
NOTE : Retirer le protecteur en caoutchouc du
moyeu, s’il y a lieu.
NOTE : Assurez-vous que la goupille fendue de
l’écrou de l’essieu n’interfère pas au coeur
du moyeu du système de traction.
NOTE : Serrer les écrous de roue au couple de
serrage indiqué par le fabricant du
véhicule.
Figure 10
Installation Guidelines / Directives d’installation

Page 11

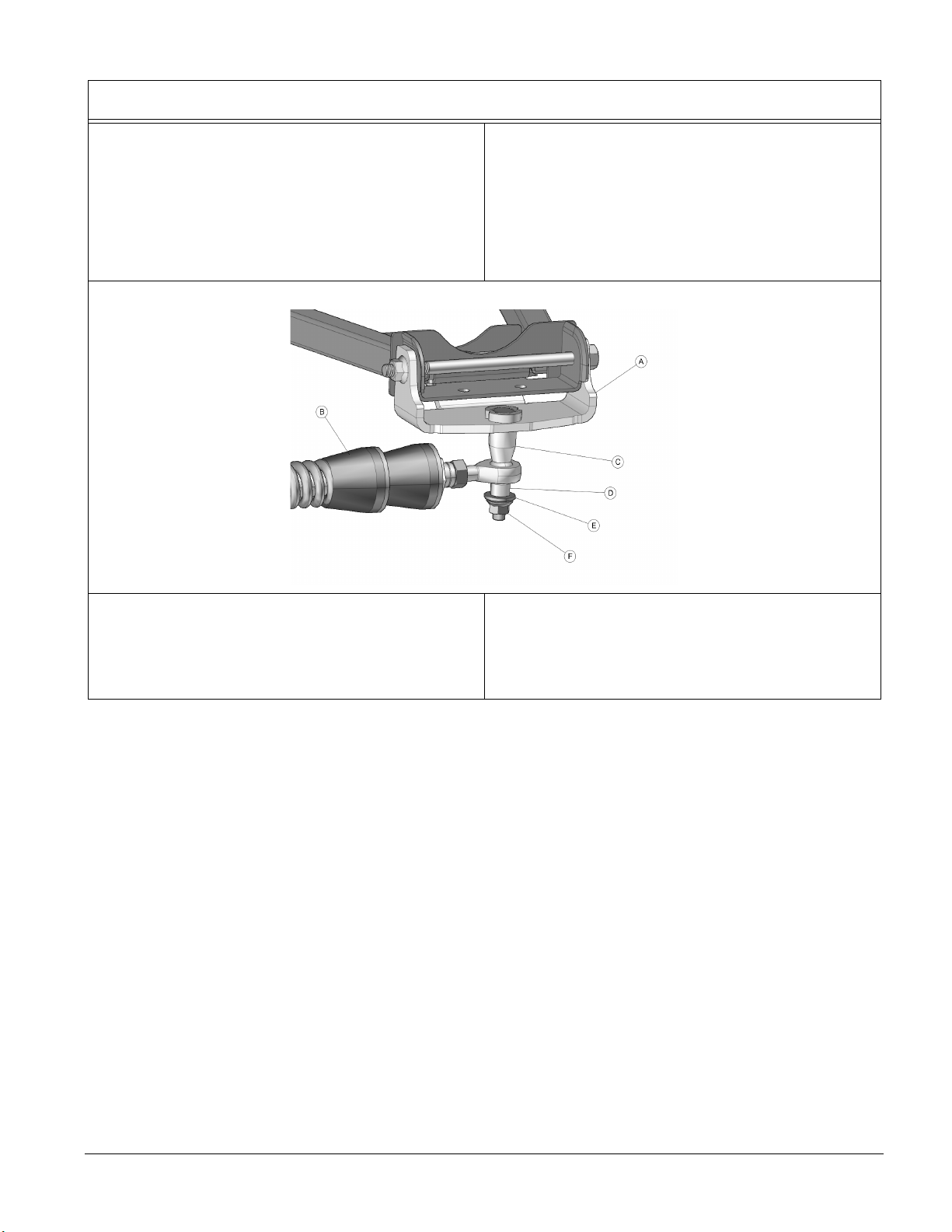

8. Attach the stabilizing rod (B) to the anchor
bracket (A), using the long spacer bushing (C),
the short spacer bushing (D), flat washer (E) and
nut (F). Torque to 70 N•m [52 lb-ft]. Refer to
Figure 11.
NOTE: Ensure that parts are assembled in the
correct order.
8. Fixer le bras stabilisateur (B) au boulon déjà
installé sur l’ancrage de suspension (A) à l’aide
de l’espaceur long (C), l’espaceur court (D), de
la rondelle (E) et de l’écrou autobloquant (F).
Serrer à un couple de 70 N•m [52 lb-pi]. Voir la
Figure 11.
NOTE : Assurez-vous d’assembler les pièces dans
l’ordre indiqué.
Figure 11
9. Inspect the rear Track Systems and ensure that
all mounting bolts were correctly tightened
during installation. Lower the vehicle to the
ground and proceed to install the front Track
Systems.
9. Inspecter les systèmes de traction arrière et
s’assurer que tous les boulons ont été serrés
correctement lors de l’installation. Abaisser
ensuite le véhicule au sol et procéder à
l’installation des systèmes de traction avant.
Installation Guidelines / Directives d’installation

Page 12
©2021 Camso inc.
FRONT TRACK SYSTEMS / SYSTÈMES DE TRACTION AVANT
1. Using a lifting device, raise the front of the
vehicle and install appropriate stands. Ensure
that the vehicle is immobilized and safe to work
on.
1. Au moyen d’un dispositif de levage, soulever
l’avant du véhicule et installer des cales de
sûreté. S’assurer que le véhicule est bien
immobile et qu’on peut y travailler en sécurité.
2. Remove front wheels. Make sure that wheel
studs and wheel hubs are free of dirt. See
Figure 12.
2. Enlever les roues avant. Assurez-vous que les
goujons de roue et les moyeux de roue sont
exempts de toute saleté. Voir la Figure 12.
Figure 12
3. If applicable, remove CV joint protectors. 3. Retirer les protecteurs de joint homocinétique,
s’il y a lieu.
4. Remove and discard bolt, nut, washer, and
bushings from the front stabilizing rod end.
Insert M10x55mm bolt (8) in front anchor
bracket as shown in Figure 13.
NOTE: It is not possible to insert this bolt once the
bracket is attached to the suspension arm.
4. Enlever les boulons, les écrous, les rondelles et
les espaceurs des rotules des bras
stabilisateurs des systèmes avant. Insérer les
boulons M10x55mm (8) à l’extrémité des
ancrages de suspension avant. Voir Figure 13.
NOTE : Il est impossible d’insérer ce boulon une
fois l’ancrage fixé au bras de suspension
du véhicule.
Figure 13
Installation Guidelines / Directives d’installation

Page 13

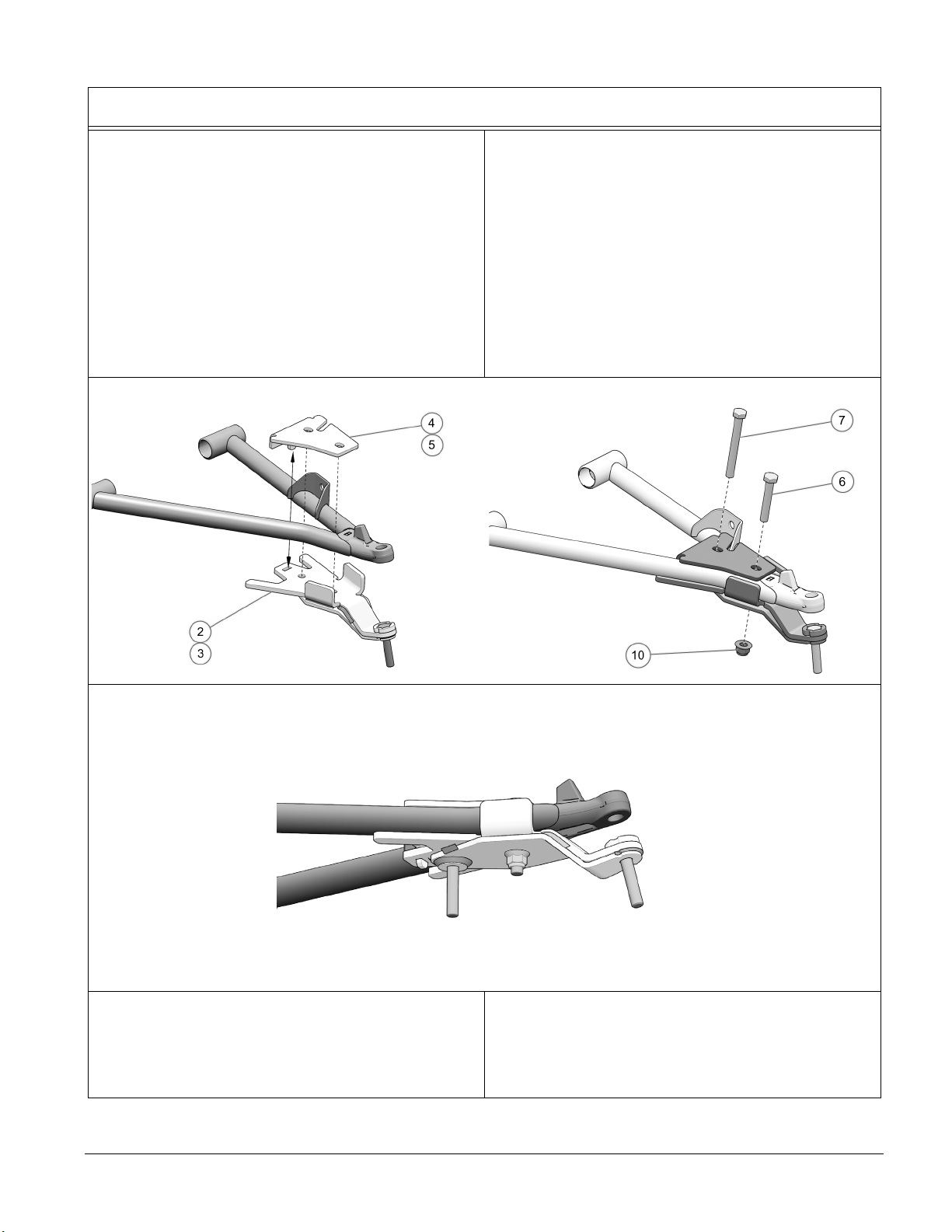

5. Position the bottom part of the anchor bracket
(2-3) underneath the lower suspension arm.
Position the top part (4-5) over the suspension
arm so the tenon slips in the mortise cut in the
bottom part. Insert the M10x90mm (7) and
M10x90mm bolts (6) through the top and secure
the parts together using the nut (10) provided.
Tighten assembly to 50 N•m [37 lbs-ft] of torque.
Refer to Figure 14.
NOTE: Install 90mm-long bolt ( 7 ) at the back of the
bracket and 60mm-long bolt (
6 ) at the front.
5. Positionner la partie inférieure de l’ancrage
antirotation (2-3) sous le bras de suspension
inférieur. Positionner la partie supérieure (4-5)
au–dessus du bras de suspension de façon à ce
que le tenon de la partie pliée s’aligne dans
l’ouverture de la partie inférieure. Insérer les
boulons M10x90mm (7) et M10x60mm (6) par le
dessus de l’ancrage. Assembler les deux parties
avec l’écrou (10) fourni. Serrer l’assemblage à
un couple de 50 N•m [37 lb-pi]. Voir la Figure 14.
NOTE : Installer le boulon (7) long de 90mm à
l’arrière de l’ancrage et le boulon (6) de
60mm à l’avant.
Figure 14
Figure 15
6. Secure undercarriages to front wheel hubs. The
procedure and precautions are the same as for
rear units. Refer to Figure 10 for reference.
6. Boulonner chaque système de traction au
moyeu de roue avant. La marche à suivre et les
précautions sont les mêmes que pour les
systèmes arrière. Voir la Figure 10 à titre de
référence.
Installation Guidelines / Directives d’installation

Page 14
©2021 Camso inc.

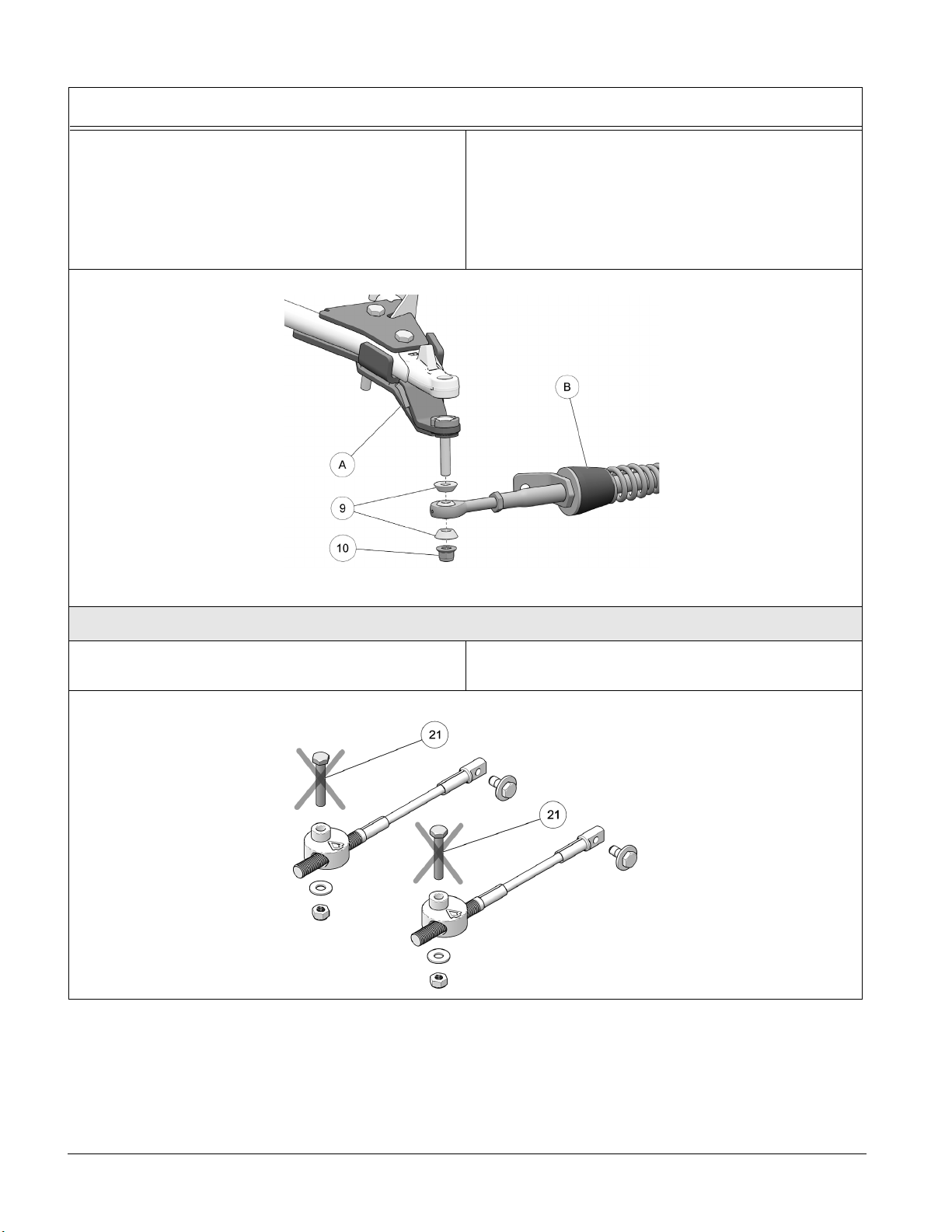

7. Attach the stabilizing rod (B) to the anchor
bracket (A), using the two spacer bushings (9),
and nut (10). Torque to 70 N•m [52 lb-ft]. Refer
to Figure 16.
NOTE: Ensure that parts are assembled in the
correct order.
7. Fixer le bras stabilisateur (B) au boulon déjà
installé sur l’ancrage de suspension (A) à l’aide
des deux espaceurs (9) et de l’écrou autoblo-
quant (10). Serrer à un couple de 70 N•m [52 lb-
pi]. Voir la Figure 16.
NOTE : S’assurer d’assembler les pièces dans
l’ordre indiqué.
Figure 16
STEERING LIMITER INSTALLATION / LIMITEURS DE CONDUITE - INSTALLATION
8. Remove and discard M10 bolts (21) from
steering limiter assemblies. See Figure 18.
8. Retirer et jeter les deux boulons M10 (21) des
ensembles limiteur de conduite. Figure 18.
Figure 17
Installation Guidelines / Directives d’installation

Page 15
9. Assemble steering limiter cables (20), aluminum
mounting disks (19) and step spacers (23)
together. See Figure 18.
IMPORTANT: Apply grease evenly around step
spacer bushing and in hole of aluminum disk
when assembling these particular parts together.
See Figure 18.
9. Assembler les câbles des limiteurs de conduite
(20), les disques d’aluminium (19) et les bagues
espaceurs (23). Voir la Figure 18.
IMPORTANT : Appliquer une couche de graisse
uniforme sur toute la circonférence de la bague
espaceur et dans le logement du disque
d’aluminium. Voir la Figure 18.
Figure 18
10. Position steering limiter cable assembly under
anchor bracket and slide it over bolt (7) already
inserted. Use washer (24) and nut (25) to secure
assembly to anchor bracket. Tighten assembly
to 50 N•m [37 lb•ft]. Refer to Figure 19.
NOTE: Make sure arrow on top of aluminum
disk points towards front of vehicle.
10. Positionner le disque en aluminium du limiteur
de conduite sous l’ancrage et installer au boulon
(7) déjà inséré. Utiliser la rondelle (24) et l’écrou
(25) pour fixer le limiteur de conduite en place.
Serrer l’assemblage à un couple de 50 N•m
[37 lb•pi]. Voir la Figure 19.
NOTE: La flèche sur le disque d’aluminium doit
pointer vers l’avant du véhicule.
Figure 19
Installation Guidelines / Directives d’installation

Page 16
©2021 Camso inc.
STEERING LIMITER ADJUSTMENT / LIMITEURS DE CONDUITE - AJUSTEMENT
IMPORTANT
WARNING: Before going to the next steps,
make sure stabilizing arms are correctly
installed, that the angle of attack is set
correctly and that the alignment is correct.
Refer to the User Manual supplied at
purchase.
AVERTISSEMENT : Avant de passer aux étapes
suivantes, les bras stabilisateurs doivent être
correctement installés et les ajustements de
l’angle d’attaque et de l’alignement doivent être
complétés. Référez–vous au Manuel de
l’utilisateur fourni lors de l’achat.
11. Turn the vehicle’s steering wheel to its maximum
point of travel on the left. While maintaining
pressure on the steering wheel, turn threaded rod
to adjust length of cable so that the center of the
cable end hole
(G) is located 13 to 19 mm [½ to
¾ in.] short of the center of the mounting hole on
the support plate
(H) . See Figure 20.
11. Tourner le volant du véhicule au maximum de la
course du côté gauche. En maintenant une
pression au volant, ajuster le câble (en vissant ou
dévissant pour ajuster sa longueur) afin d’obtenir
une distance de 13-19 mm [½ - ¾ po] du centre
de l’extrémité du câble
(G) au centre de
l’extrémité du support de fixation
(H) . Voir la
Figure 20.
Figure 20
12. Reverse steering wheel a little to be able to bolt
support plate and cable together. Tighten provided
bolt
(i) to 35 N•m [24 lb•ft]. See Figure 21. Repeat
steps for right side.
12. Tourner légèrement le volant dans le sens contraire
jusqu’à ce que le câble puisse être fixé à la plaque
de support en utilisant le boulon
(i) fourni. Serrer à
un couple de 35 N•m [24 lb•pi]. Voir la Figure 21.
Effectuer le même exercice du côté droit.
Figure 21
Installation Guidelines / Directives d’installation

Page 17
TECHNICAL SUPPORT / SOUTIEN TECHNIQUE
Consult your dealer or distributor to solve any problem related with Track System installation.
Consultez votre concessionnaire ou votre distributeur afin de résoudre tout problème entourant
l’installation des systèmes.
COMPLETION / COMPLÉTER L’INSTALLATION
1. Verify suspension settings. If shock absorbers are
adjustable, they should be adjusted to the stiffest
level to allow for maximum clearance between the
Track Systems and the vehicle’s fenders.
1. Vérifier l’ajustement de la suspension, si les
amortisseurs sont réglable, ils doivent être réglés
au niveau le plus ferme afin de permettre un
maximum de dégagement entre les systèmes et les
ailes du véhicule.
2. Verify for possible contact between undercarriages
and lower fenders. If there is contact, the fenders
should be modified (cut) to avoid damage to vehicle
components and premature wear on rubber track.
2. Vérifier s’il y a un contact possible entre le système
de traction et l’aile inférieure. S’il y a contact,
modifier (découper) l’aile pour éviter les dommages
au niveau des composantes du véhicule et toute
usure prématurée au niveau des chenilles.
3. Lower the vehicle to the ground. 3. Abaisser le vehicule au sol.
ADJUSTMENTS / AJUSTEMENTS
CAUTION: The Track System is designed to
provide the best performance in terms of traction
and floatability. Adjustments such as alignment,
track tension, and angle of attack are necessary
and mandatory for optimal performance of the
System. For more information on these
adjustments, refer to the document entitled
ADJUSTMENTS or to the USER MANUAL
provided with the installation kit specific to the
vehicle.
ATTENTION : Le système de traction a été conçu
pour offrir les meilleures performances en termes
de traction et de flottabilité. Les ajustements de
l’alignement, de la tension des chenillles et de
l’angle d’attaque sont obligatoires et nécessaires
pour obtenir les performances optimales du
Système. Pour plus de renseignements sur ces
ajustements, référez-vous aux documents
RÉGLAGES ou MANUEL DE L’UTILISATEUR
fournis avec l’ensemble d’installation du véhicle.
Installation Guidelines / Directives d’installation
Dealer or distributor phone :
Tél. du concessionnaire ou du distributeur :
Serial No. / No de série :
Purchase date / Date d’achat :
