Canon CJ12ex4.3B User manual

HJ14ex4.3B
HJ17ex6.2B
HJ18ex7.6B
HJ18ex28B
HJ21ex7.5B
HJ24ex7.5B
LENSES
LENSES
KJ10ex4.5B
KJ17ex7.7B
KJ17ex7.7B II
KJ22ex7.6B
KJ22ex7.6B II
CJ14ex4.3B
CJ18ex7.6B
CJ18ex28B
CJ24ex7.5B
BCTV Zoom Lens
ご使用の前に必ずこの取扱説明書をお読みください。
なお、取扱説明書は必要に応じてご覧になれるよう大切に保管してください。
Read this operation manual before using the product.
Keep the manual in place for future reference.
在使用本产品之前 , 请务必先仔细阅读本使用说明书。请务必妥善保管好本书 , 以便日后能随时查阅
( 保留备用 )。请在充分理解内容的基础上 , 正确使用。
JP/EN/CN/RU/KZ
CJ12ex4.3B
CJ15ex4.3B
CJ20ex7.8B
CJ25ex7.6B
LENSES
广播电视变焦镜头
取扱説明書 （レンズ編）
OPERATION MANUAL (LENS)
使用说明书 （镜头汇编）
LENSES
BT1-B070-L_JP.indd 1 2020/02/04 13:47:59

BT1-B070-L_JP.indd 2 2020/02/04 13:47:59

ENGLISH VERSION ……………………… See Page E1
中文版.........................................................请参阅第 C1 页
На русском языке………………………См. страницу R1
Қазақ тілінде………………….…………K1 бетін қараңыз
日 本 語 版
日本語版は、日本国内用の取扱説明書です。
BT1-B070-L_JP.indd 3 2020/02/04 13:47:59

BT1-B070-L_JP.indd 4 2020/02/04 13:47:59

1
－はじめに －
このたびはキヤノンBCTVズームレンズをお買い求めいただきまして誠にありがとうございます。
本製品の取扱説明書は以下の内容で構成され、下記の製品モデルに適用されます。
①取扱説明書「レンズ編」（本誌）
②取扱説明書「情報ディスプレイ編」
(CD-ROM)
IASE S IRSE S IASE-C S IRSE-C S IASE II S IRSE II S KASE S
UHDxs
LENSES
CJ12ex4.3B ●●●●
CJ15ex4.3B ●●●●
CJ20ex7.8B ● ●
CJ25ex7.6B ●●●●
UHDGC
LENSES
CJ14ex4.3B ●●●●
CJ18ex7.6B ●●●● ●
CJ18ex28B ● ●
CJ24ex7.5B ●●●●
HDXS
LENSES
HJ14ex4.3B ●●●●
HJ17ex6.2B ●●●●
HJ18ex7.6B ●●●●
HJ18ex28B ● ●
HJ21ex7.5B ●
HJ24ex7.5B ●●●●
HDGC
LENSES
KJ10ex4.5B ● ●
KJ17ex7.7B ● ● ● ●
KJ22ex7.6B ● ● ● ●
本取扱説明書のイラストは指定のもの以外はすべてCJ12ex4.3Bを使用しています。
形状は機種および仕様により一部異なります。
ご使用を始める前に以下のものがすべてそろっていることをご確認ください。不足品がある場合はお買
い求めの販売店にご連絡ください。
仕様により、上記付属品以外のアクセサリーが必要になる場合があります。詳細はお買い求めの販売店
にお問い合わせください。
標準商品構成
レンズキャップ
フードキャップ
ダストキャップ
フード
レンズ本体
取扱説明書「レンズ編」
CD-ROM「ディスプレイ編」
BT1-B070-L_JP.indd 1 2020/02/04 13:48:00

BT1-B070-L_JP.indd 2 2020/02/04 13:48:00

3
安全にお使いいただくために
製品および取扱説明書に記載されている安全に関する警告や注意事項は、必ず守ってください。
これら危険防止の警告や注意事項にそった取扱いをしない場合、けがや事故に至る可能性があります。この取扱説明書
をよく読んで、十分に理解した上で本製品を正しくご使用ください。
また、この取扱説明書は必要に応じてご覧になれるよう大切に保管してください。
この取扱説明書の中では、お客様および他の人々の安全をお守りし、事故を未然に防止するための警告文や注意文に以
下のシンボルマークと言葉を使用しています。
警告 取扱いを誤った場合に、死亡または重傷を負う恐れがある警告事項が書かれています。
安全に使用していただくために、必ずこの警告事項をお守りください。
注意 取扱いを誤った場合に、負傷または物的損害を負う恐れがある注意事項が書かれていま
す。安全に使用していただくために、必ずこの注意事項をお守りください。
『ご注意ください』
操作する上での注意事項、または推奨事項です。
ここに記載されていることを守らないと、製品が正しく機能しない可能性があります。
また、操作上における有益な情報も記載されています。
取扱いについて
警告
1. 水をかけたり、濡らしたりしないでください。万一、内部に水が入った場合は使用を中止してください。そのまま使
用すると、火災や感電の原因となることがあります。
2. レンズで太陽や輝度の高い光源をのぞかないでください。目に障害を起こす原因となることがあります。
3. ケーブルを抜くときは、必ずコネクター部を持って抜いてください。ケーブル部を引っ張ると、断線などレンズケー
ブルが傷つき、その部分から漏電して火災や感電の原因となることがあります。.
注意
1. 本製品を持ち運ぶときは、落下させないようご注意ください。落下させますと、けがの原因となることがあります。
2. 締付け部は、しっかりと締め付けてください。締付け部が緩むと、落下してけがの原因となることがあります。
3. 定期的（目安として6か月～1年ごと）に取付け部に緩みが無いか点検してください。取付け部が緩むと、落下してけ
がの原因となることがあります。
4. 製品を炎天下で使用すると、製品の内部が思わぬ高温になる場合があります。高温になる状況が想定される場合は、
お客様にて適宜温度対策をお願いいたします。
『ご注意ください』
1. 本製品に強い衝撃を与えると故障の原因となることがあります。
2. このレンズは防滴構造にはなっておりません。雨・雪など、水滴に直接さらして使用しないでください。故障の原因
となることがあります。
3. 粉塵の多い場所でのご使用、またはレンズの着脱には十分ご注意ください。製品内に粉塵が入ると、故障の原因とな
ることがあります。
4. 急激な温度変化を与えますと、レンズの内部が曇ってしばらくの間使用できなくなることがあります。曇り対策処
置など十分にご配慮ください。
5. 化学薬品を使用するなど特殊な環境のもとでレンズを使用される場合には、あらかじめご相談ください。特殊な環
境下で使用すると故障の原因となることがあります。
BT1-B070-L_JP.indd 3 2020/02/04 13:48:00

4
この取扱説明書の著作権はキヤノン株式会社にあります。
この取扱説明書の一部または全部をキヤノン株式会社の承諾書なしに、複写・複製または転記することは禁止されてい
ます。
異常時の対処方法について
警告
万一下記のような異常が発生した場合には、ただちにレンズケーブルをカメラから抜いて、お求めになった代理店、
または販売店までご連絡ください。
・発煙、異臭、異常音などが発生した場合
・異物（金属や液体など）が製品内部に入ってしまった場合
保守・点検について
警告
本製品の外装を清掃するときは、必ずレンズケーブルを抜き、レンズをカメラから取り外してから行ってください。
また、ベンジン・シンナーなど引火しやすいものは、使用しないでください。火災や感電の原因となることがありま
す。
『ご注意ください』
1. レンズの表面に付いたゴミやほこりは、ブローアーで吹き飛ばすか、柔らかい刷毛で軽く払ってください。指紋や
シミが付いた場合は、市販のレンズクリーナーを少量浸した清浄な柔らかい綿布またはレンズクリーニングペー
パー（シルボン紙など）で軽くふき取ってください。中心から渦を巻きながら周辺に向かってふき上げます。ゴミ
などが付着したままで強くこするとレンズ表面に傷がつくことがありますのでご注意ください。
2. 使用条件・頻度・環境などにより異なりますが、毎年一回程度は保守点検を実施し、必要な場合にはオーバーホール
などを行ってください。
保管について
注意
使用しないときは、必ずレンズに付属のキャップやカバーを付けてください。キャップやカバーなどを付けない状
態で直射日光に当たるとレンズの集光作用により火災の原因となることがあります。
『ご注意ください』
1. 霧や小雨などで湿気を含んだ場合には、速やかに乾いた布で水分をふき取り、乾燥剤（できるだけ新しい乾燥剤を
使用）とともに、ビニール袋に入れて密封し、完全に内部の湿気を除去してください。カビや故障の原因となるこ
とがあります。
2. 別手配のキャリングケースをご使用になる場合は、お求めになった代理店、または直接キヤノン(株）へ必ずご相談
ください。ケースに使われる接着剤等の成分が、製品に悪影響を与える可能性があります。
お客様へ
1. お客様の誤った操作に起因する障害については、当社は、責任を負いかねますのでご了承ください。
2. 本製品の品質・機能および取扱説明書に関して、お客様の使用目的に対する適合性・市場性などについては、一切の保
証をいたしかねます。また、そこから生じる直接的・間接的損害に対しても責任を負いかねます。
3. 本製品を使用して得られた結果については、保証いたしかねます。
4. 本製品の仕様・商品構成・外観図などは、お断りなく変更することがあります。
5. 修理や保守点検、本取扱説明書に記載されていない諸調整などにつきましては、お求めになった代理店、または販売
店までお問い合わせください。
6. お客様のご都合で、当社に相談なく改造が行われた製品に対しては、その修理などをお引き受けできない場合があり
ますのでご注意ください。
BT1-B070-L_JP.indd 4 2020/02/04 13:48:00

5
1 各部の名称
6
2 取付け・接 続
7
3 調整
8
5 操作・撮 影
11
6 製品仕様
19
レンズモデル名表示
2-3. 電源を投入する
2-2. フードを取り付ける
2-1. カメラへ取り付 ける
3-2. アイリスゲインを調整する
3-1. フランジバックを調整する
5-2. フォーカス操作
5-1. ズーム操作
5-4. アイリス操作
5-5. マクロ操作
5-6. スイッチ操作
5-3. エクステンダー操作（KASE Sタイプを除く）
付録
巻末
資料集
索引
4 モード設定
9
4-3. 通常モードの設定項目
4-2. 簡易モードの設定項目
4-1. 操作モードについて
4-4. アナログモードの設定項目
BT1-B070-L_JP.indd 5 2020/02/04 13:48:01

6
①アイリスゲイン調整トリマー
②アイリス瞬時オートスイッチ
③アイリス動作モード切替えスイッチ
④ズームシーソースイッチ
⑤RETスイッチ
⑥MEMOスイッチ
⑦AUXスイッチ
⑧F.B.ロックネジ
⑨F.B.調整リング
⑩位置決めピン
⑪ マクロボタン
⑫マクロリング
⑬エクステンダー切替えレバー
注）
KASE Sタイプを除く
⑭ アイリスリング
⑮ズームリング
⑯ズームレバー
⑰フォーカスリング
⑱フォーカスサーボ／マニュアル切替えノブ
注）
IASE S、 IASE-C S、 KASE Sタイプのみ
⑲ ズームサーボ／マニュアル切替えノブ
⑳最高 ズームスピード調整ボリューム
㉑VTRスイッチ
㉒ リモートコネクター（20ピン）
注）ただしバーチャル出力は★印のコネクターのみ有効
ズーム、フォーカスコントロール用アクセサリー（20ピン）
を接続します。また、★印のコネクターは各種バーチャル
システムのインターフェース機能も備えており、ズーム、
フォーカス、アイリスの各位置信号を出力可能です。
㉓フードロックノブ
①ディスプレイスイッチ
ディスプレイの表示をON/OFFします。
②ディスプレイ
操作しない状態が2分以上続くと表示が消えます。
③操作キー
カーソルを上下左右へ動かします。中央部分を押して確定し
ます。
8
17
1
34
27
5
6
10
11
12
13
16
14
15
9
1 各部の名称
1 各部の名称
ۻ
21
18
19
20
22
23
DISPLAY
1
3
2
情報ディスプレイ部（デジタルドライブユニット）
デジタルドライブユニットの操作につきましては、付属のCD-ROM「ディスプレイ編取扱説明書」をご覧ください。
BT1-B070-L_JP.indd 6 2020/02/04 13:48:01

7
1 レンズのダストキャップを外します。
2 レンズ位置決めピンをカメラマウント面にある溝に合わせ、
レンズをカメラマウント面に密着させます。
3 カメラ側のバヨネットマウントリングを回してレンズを固定
します。
4 レンズ側の電源／アイリスコントロールケーブルをカメラ
に接続します。
『ご注意ください』
1. レンズ本体やドライブユニット（バンド部を含む）を持っ
てカメラ全体の重量を支えないでください。マウント部、
ドライブユニット部などに無理な力がかかってレンズ各
部機構をいためることがあります。
2. 定格電圧：DC12V
正常動作範囲：DC10V ～17V
バッテリーやアダプターをご使用の際は、メーカーに
より定格電圧が高めに出力されている場合があります
ので、必ず上記電圧範囲でご使用ください。正常動作
範囲外の電圧で使用された場合、ドライブユニットの
故障の原因となることがあります。また、レンズ電源
入力には極性があります。バッテリーやアダプターを
レンズに接続する際は、電源ケーブルの極性を必ずご
確認ください。誤った極性で接続すると故障の原因と
なることがあります。
2 取付け・接続
2-1. カメラへ取り付ける
レンズを接続する前にカメラの電源をOFFにしてください。
VTR
DISPLAY
RET
MEMO
AUX
T
W
電源／アイリス
コントロールケーブル
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
位置決めピン
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
M
AUX
MEMO
カメラ
バヨネットマウントリング
固定する
2 取付け・接続
1 フードをレンズに取り付けます。
2 フードとレンズ鏡筒に付いている、それぞれの指標点
を合わせます。
3 フードロックノブを締めます。
フード
指標点
レンズ鏡筒
フードロックノブ
2-3. 電源を投入する
カメラの電源をONにします。レンズにも電源が供給されます。
2-2. フードを取り付ける
出荷時は、レンズキャップが取り付けてあります。最初にこのレンズキャップを取り外します。
BT1-B070-L_JP.indd 7 2020/02/04 13:48:02

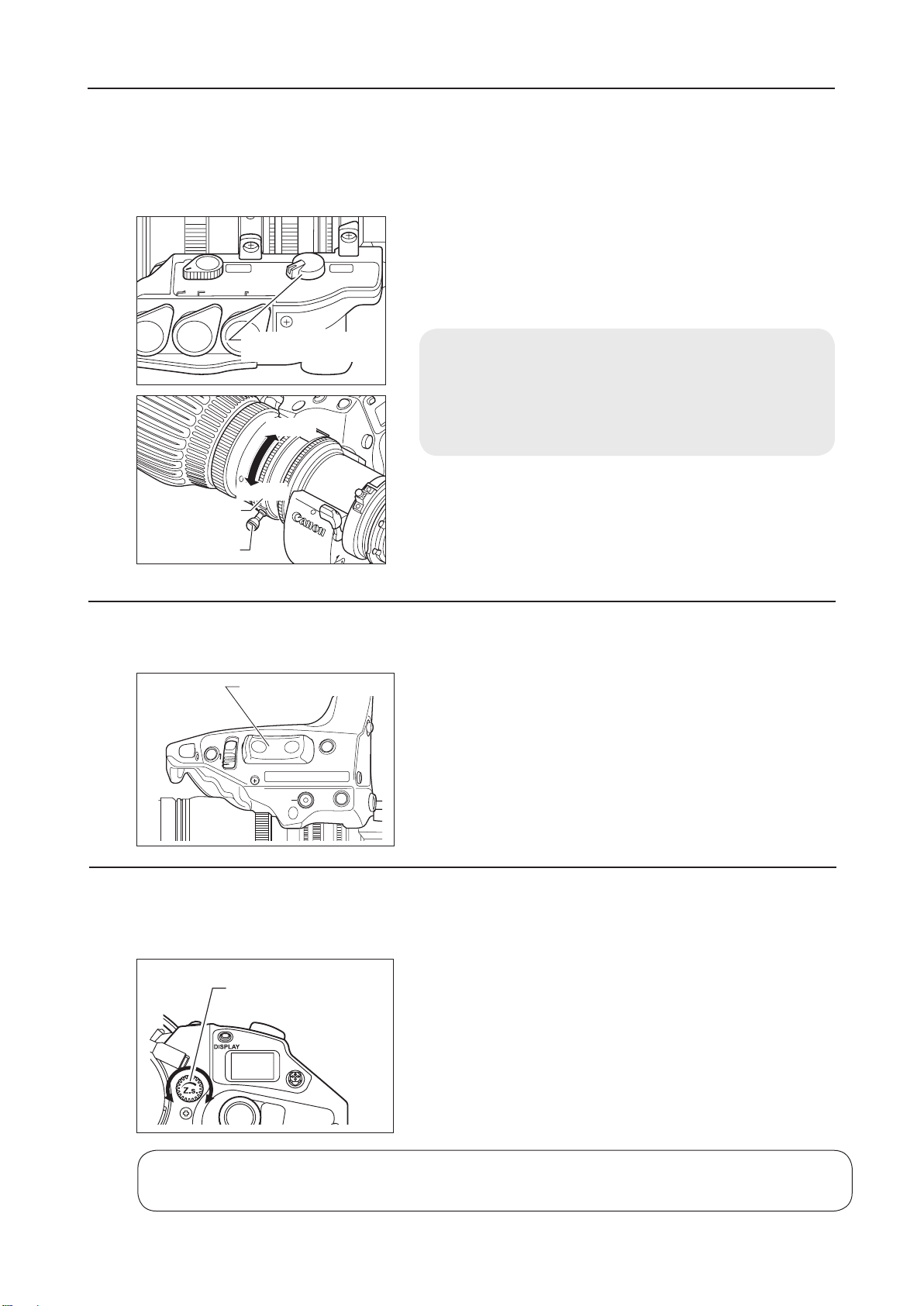

8
3 調整
1 適当と思われる距離（CJ12ex/CJ15ex/CJ14ex/HJ14ex：
1-3m くらい、CJ20ex/CJ25ex/CJ18ex7.6B/CJ24ex/HJ17ex/
HJ18ex7.6B/HJ21ex/HJ24ex/KJ10ex/KJ17ex/KJ17ex II/
KJ22ex/KJ22ex II：2-5m くらい、CJ18ex28B/HJ18ex28B:
5-7m くらい）に被写体を定めます。コントラストのはっきり
したものを被写体として利用すると作業がしやすくなります。
2 エクステンダー切替えレバーを 1x にします。
（KASE S タイプを除く）
3 アイリス操作でレンズの絞りを開放（オープン）にします。
4 レンズのズームを望遠端（テレ）いっぱいにします。
5 フォーカス操作で焦点（ピント）を合わせます。
6 レンズのズームを広角端（ワイド）いっぱいにします。
7 レンズの F.B. ロックネジを緩め、F.B. 調整リングを回して焦
点（ピント）を合わせます。
8 4から 7の操作を 2、3回繰り返して、ズーム両端での焦点（ピ
ント）を合わせます。
9 F.B. ロックネジを締めます。
1 レンズ側のアイリス動作モード切替えスイッチを “A”（オート）
側にします。
2 アイリスゲイン調整トリマーに付いているゴムキャップをめく
ります。
3 アイリスゲイン調整トリマーをドライバーなどで回します。レ
ンズ本体のアイリスリングを見て、ハンチングが起こらない範
囲で、ゲインが適正になるように設定してください。
4 調整後、ゴムキャップを元に戻します。
情報ディスプレイでの調整や設定も可能です。付属のCD-
ROM「ディスプレイ編取扱説明書」をご覧ください。
AM
RET
IRIS
T
W
MEMO
AUX
࢔࢖ࣜࢫືస࣮ࣔࢻ
アイリス動作モード
切替えスイッチ
アイリスゲイン
調整トリマー
時計方向
(ゲインが上がる)
ゴムキャップ
3-2. アイリスゲインを調整する
レンズ本体のドライブユニット前面部にアイリスゲイン調整トリマーがあります。出荷時には適正に設定
されています。任意に設定変更したい場合は、小型ドライバーなどを使用して調整します。
3 調整
3-1. フランジバックを調整する
ズームレンズの結像面とTVカメラの結像面が合致していないと、ズーム操作を行ったときフォーカス
が合わなくなりピンボケになります。以下の手順でレンズのフランジバックを調整します。
F.B.調整リング
F.B.ロックネジ
緩める
1x
2x
M
エクステンダー
切替えレ バー
BT1-B070-L_JP.indd 8 2020/02/04 13:48:03

9
4 モード設定
4-1. 操作モードについて
操作モードには以下の3つのモードがあり、本製品の情報ディスプレイ表示画面において、用途やお好
みに応じて選択することができます。
1. 簡易モード ：確認および設定ができる項目が限定されており、複雑な設定を必要としな
いユーザーの方におすすめのモードです。工場出荷時は簡易モードに設定
されています。
2. 通常モード ：全ての項目を確認および設定できるモードです。
3. アナログモード ：デジタル機能を全く使用しない場合に選択するモードです。
• VTR、RET、IRIS A/M、IRIS INST のスイッチは、表記通りの機能です。ズームシーソー
スイッチは、通常のズーム操作スイッチです。
• AUX、MEMO のスイッチは使用できません。
• オートアイリスゲイン調整はディスプレイ操作またはトリマー操作で設定できます。
• シャトルショット、フレームプリセット、スピードプリセット、ズームトラックの機
能は使用できません。
本取扱説明書では、各モードのディスプレイ Top 画面から設定可能な項目のみ説明します。
詳細な設定方法につきましては、付属の CD-ROM「ディスプレイ編取扱説明書」をご覧ください。
4-2. 簡易モードの設定項目
簡易モードのディスプレイTop 画面から設定可能な項目は、下記の8種類です。
1. MENU画面へ
2. オートアイリスゲインの設定
3. AUXスイッチの機能割付け
4. ズームトラック機能ON/OFF切替え
5. AUX1スイッチへの機能割付け
6. AUX2スイッチへの機能割付け
7. アイリストルクの設定
8. ズームカーブモードの設定
[Trk] OFF
Shtl
A 1A 2
MENU
簡易モードTo p初期画面
IG: 50
A
Fr1P
Fr1P
[I-Tq]H [Z.M.]
4 設定モード
各項目の設定方法につきましては、付属のCD-ROM 「ディスプレイ編取扱説明書」をご覧ください。
BT1-B070-L_JP.indd 9 2020/02/04 13:48:04

10

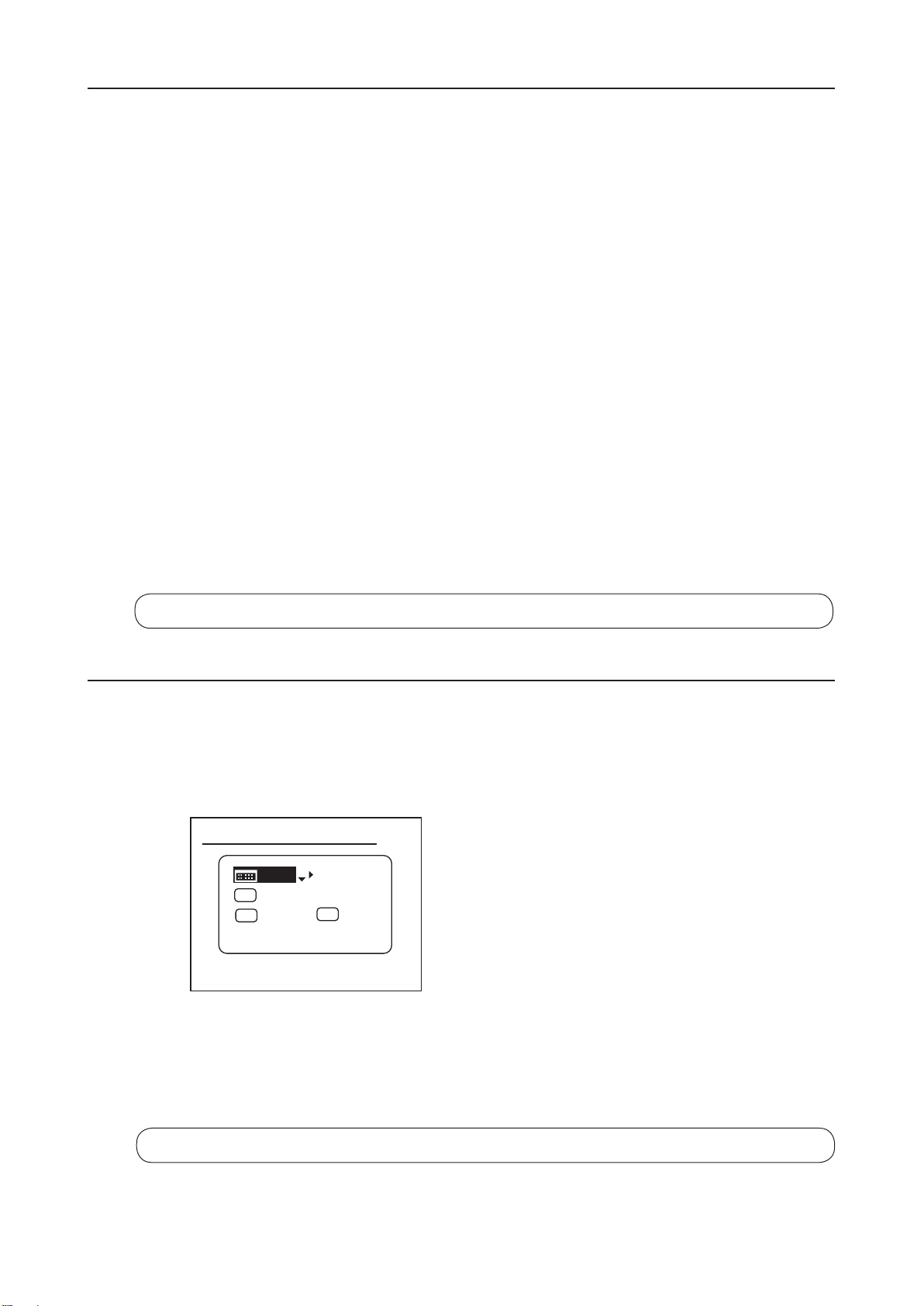

4-3. 通常モードの設定項目
通常モードのディスプレイTop 画面から設定可能な項目は、下記の14種類です。
1. MENU画面へ
2. ユーザー切替え
3. 簡易モードへの切替え
4. ズームトラック機能ON/OFF切替え
5. AUXスイッチへの機能割付け
6. アイリスゲインの設定
7. AUX1スイッチへの機能割付け
8. VTRスイッチへの機能割付け
9. AUX2スイッチへの機能割付け
10.RETスイッチへの機能割付け
11.アイリストルクの設定
12.ズームカーブモードの設定
13.アイリスA/Mスイッチの設定
14.ズームシーソースイッチへの機能割付け
4-4. アナログモードの設定項目
アナログモードのディスプレイTop 画面から設定可能な項目は、下記の3種類です。
1. MENU画面へ
2. オートアイリスゲインの設定
3. 簡易モードへの切替え
[ I-Gain ]
[Trk]
OFF
Shtl VTR
A 1 V
[]
MENU
1
通常モードTo p初期画面
A
Fr1P
[ Basic ]
[]
MENU
1
Norm
AM
Zoom
[ Z.M. ][ I-Tq ] H
スクロールで表示される項目
スクロールしない項目
RET
R
A 2
Fr1P
MENU
アナログモードTo p初期画面
IG: 50
[ Basic ]
4 設定モード
各項目の設定方法につきましては、付属のCD-ROM「ディスプレイ編取扱説明書」をご覧ください。
各項目の設定方法につきましては、付属のCD-ROM「ディスプレイ編取扱説明書」をご覧ください。
BT1-B070-L_JP.indd 10 2020/02/04 13:48:05

11
5-1-2. サーボズーム操作
レンズに内蔵されているモーターを駆動させズーム操作を行うことができます。
1 ドライブユニット底面部のズームサーボ／マニュアル切替えノ
ブを MANU. 側にします。
2 ズームリング（またはズームレバー）を回してズーム操作を行
います。
『ご注意ください』
マニュアルズーム操作を行うときは、必ずズームサーボ／マ
ニュアル切替えノブをMANU.側にしてから行ってください。
SERVO側のまま強引にマニュアルズーム操作を行いますと、故
障の原因となることがあります。
5 操作・撮影
5-1. ズーム操作
5-1-1. マニュアルズーム操作
ZOOM
REMOTE1REMOTE2/
VIRTUALREMOTE3
FOCUS
MANU. SERVO MANU. SERVO
ズームサーボ／マニュアル
切替えノブ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ft
m
ڦ
ڦ
ڦ
ڦ
ڦ
1x
2x
ズームレバー
ズームリング
望遠側へ
広角側へ
5操作・撮影
1 ズームサーボ／マニュアル切替えノブを SERVO 側にします。
2 ズームシーソースイッチを押してズーム操作を行います。ス
イッチの押込み具合によりズームスピードが変わります。深く
押すほど、ズームスピードが速くなります。
AM
RET
IRIS
T
W
AUX
࢔࢖ࣜࢫືస࣮ࣔࢻ
MEMO
ズームシーソースイッチ
5-1-3. 最高ズームスピードを調整する
ズームシーソースイッチを最も深く押したときの最高ズームスピードは、最高ズームスピード調整ボ
リュームで調整できます。
最高ズームスピード
調整ボリューム
情報ディスプレイでの調整や設定も可能です。 付属のCD-ROM「ディスプレイ編取扱説明書」を
ご覧ください。
BT1-B070-L_JP.indd 11 2020/02/04 13:48:06

12
5操作・撮影

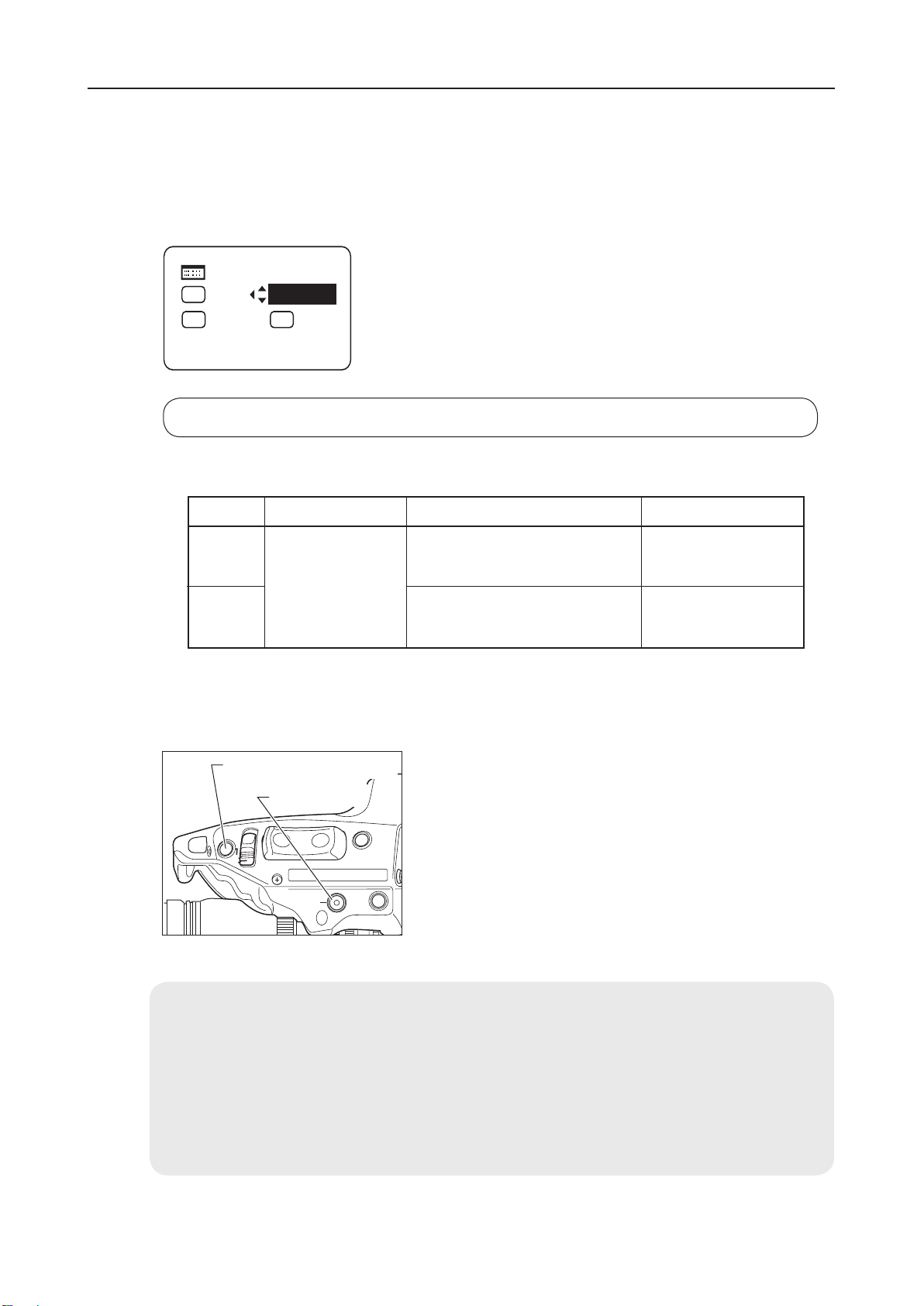

5-1-4. ズームトラック機能（サーボのみ）
ズームコントロール域（ズームトラック）を任意のズーム範囲で規制し、望遠端（テレ端）および広角端（ワイド端）
を仮想的に設定できます。ズームトラック機能を使用する場合、あらかじめ機能をONにしておく必要があります。
A：情報ディスプレイ上で ON/OFF を切り替える（簡易モードの場合）
1 ディスプレイスイッチを押し、ディスプレイを表示させます。
2 操作キーで［Trk］を選択したあと、Set キーを押します。［Trk］
と前回の設定が点滅表示になります。（左図参照）
3 右キーまたは左キーを ON または OFF に切り替えます。
4 Set キーを押して、設定は完了です。
詳細な設定につきましては、付属の CD-ROM「ディスプレイ編取扱説明書」をご覧ください。
B：スイッチ操作で ON/OFF を切り替える
Shtl Fr1P
A 1 A2
MENU
IG:50
Fr1P
A
[ I-Tq] H
[ Z.M.]
[Trk] OFF
AM
RET
IRIS
T
W
AUX
MEMO
アイリス瞬時オートスイッチ
MEMOスイッチ
ONにするMEMOスイッチと
アイリス瞬時オート
スイッチを同時に
3秒間以上押し続ける
OFFにする
前回固定したズーム範囲に固定される
（前回設定していない場合はメカ端点）
ズーム範囲がメカ端点になる
現在のズーム位置から
近い方のメカ端点位置に
自動的にズーミングする
現在のズーム位置から
近い方の設定位置に
自動的にズーミングする
お知らせ方法動作切替操作
1. ズームトラック位置を再設定する場合、サーボズーム操作では、ズーム位置を設定端点よりメカ端
点側に移動できません。このような場合、ズームトラック機能を一度 OFF にして、下記のいずれ
かを行ってください。
・ズームシーソースイッチ操作で設定のズーミングを行う。
・手動で操作する。
2. ズームトラック位置は最大 2か所（望遠側、広角側）まで設定することが可能ですが、レ
ンズのズーム域の中間からどちらか片側に片寄って、2か所設定することはできません。
（この場合、あとから設定された点がその側のズームトラック位置として記憶されます。）
1 設定するズームトラック位置にズーミングします。
2 ズーム位置を保持したまま、MEMO スイッチを押しながらア
イリス瞬時オートスイッチを押します。望遠側であれば望遠
端、広角側であれば広角端のズームトラック位置として記憶
されます。
3 望遠側、広角側それぞれに 1～2項の操作で設定を行います。
どちらか一方の設定も可能です。再設定する場合は、1～3
項の操作を行います。（あとから設定された位置に記憶が書き
替えられます。）
ズームトラック位置を設定する
ズームトラックの位置設定をする前に、あらかじめズームトラック機能を ON にします。
BT1-B070-L_JP.indd 12 2020/02/04 13:48:06

13
5-1-6. スピードプリセット
スピードプリセットとは、あらかじめ登録しておいたズームスピードを何度も再現できる機能です。ド
ライブユニットのVTR、RET、AUXスイッチ、もしくはズームデマンドのAUX1、AUX2スイッチのいずれ
かにSped機能を割り付けます。本取扱説明書では、VTRスイッチにSped機能を割り付けた場合で説明
します。
1. ズームスピードおよびズーム方向を記憶させる
記憶させたいズームスピードとズーム方向（望遠側または
広角側）にズームシーソースイッチを操作したままMEMO
スイッチを押します。
記憶されたズームスピードは、フレーミングプリセッ
トに反映されます。
シャトルメモリーポジションを設定する
任意のポジションにズーミングし、そのポジションのまま、
MEMO スイッチを押しながら Shtl スイッチを押します。
1. 設定したシャトルメモリーポジションは、後述の
フレーミングプリセットで設定するポジションと
は別のものです。また、このとき設定したポジショ
ンは電源 OFF 後も記憶されます。
2. Shtl スイッチによる操作を優先させているため、
Shtl スイッチを押している間はズームシーソース
イッチによる操作は行えません。
シャトルショット機能を使用するには、シャトル機能をドライブユニットのVTR、RET、AUXスイッチ、
もしくはズームデマンドのAUX1、AUX2スイッチに割り付けることが必要です。本取扱説明書では、
VTRスイッチにShtl機能を割り付けた場合で説明します。詳細につきましては「5-6.スイッチ操作」をご
覧ください。
5操作・撮影
5-1-5. シャトルショット
シャトルショットとは、現在のズームポジションとあらかじめ登録しておいたズームポジションを最
高速で切り替える機能です。
Shtlスイッチ
MEMOスイッチ
ズームシーソースイッチ
現在のズームポジション シャトルメモリーポジション 元のズームポジション
Shtl
スイッチを
押し続ける
Shtl
スイッチを
離す
最高速度 最高速度
ズームシーソースイッチ
Spedスイッチ
MEMOスイッチ
BT1-B070-L_JP.indd 13 2020/02/04 13:48:08

14
5操作・撮影
2. スピードプリセットの操作方法
Spedスイッチを押すと、1.項で記憶させたスピードと方向（望遠側または広角側）に向かって移動し始め、
ズーム端へ到達すると停止します。
3. スピードプリセットでの移動中の解除
スピードプリセットでの移動中、下記のいずれかの操作により移動が解除されます。
1）Spedスイッチをもう一度押す。→移動が停止する。
2）ズームシーソースイッチ/Shtlスイッチ/Fr1Pスイッチ/Fr2Pスイッチ/Fr1Fスイッチ/Fr2Fスイッチ操作を
行う。
5-1-7. フレーミングプリセット
フレーミングプリセットには、以下の 3種類の組み合わせがあります。
［Zoom］
あらかじめ決めた画角と移動スピード（ズームスピード）を容易に再現できます。
［Focus］（IASE S、IASE-C S、KASE S タイプのみ）
あらかじめ決めたピントを容易に再現できます。
［Z + F ］（IASE S、IASE-C S、KASE S タイプのみ）
あらかじめ決めたピントと画角への移動スピード（フォーカススピード、ズームスピード）を容易に再
現できます。
フレーミングプリセットは、Frame1 および Frame2 の2か所までメモリーできます。次ページ以降の説明
では Frame1 のみ記載しています。また、Frame1 はFr1P と表示しています。
移動スピードの設定
フレームプリセット
制御対象
設定組み合わせ
Zoom
Foucs
Fr1P、Fr2P
（スピード設定可能）
ズームが設定スピードで移動
ズーム動作制御
フォーカス動作制御
ズームが最高スピードで移動
ズームとフォーカスが最高スピードで移動
フォーカスが最高スピードで移動
Fr1F、Fr2F
（最高スピード）
＊2
＊1
＊2：ズームとフォーカスは、同時に始動し同時に停止するように制御されます。
＊1：フォーカススピードは最高スピードで固定されています。
Z+F ズーム+フォーカス
動作制御 ズームとフォーカスが設定スピードで移動
フォーカスが最高スピードで移動
制御内容
フレーミングメモリーポジションへの移動スピード選択
フレーミングポジションへの移動スピードの選択はFr1P、Fr1Fのスイッチ割付けで行います。
・Fr1P------------設定スピード（Preset Speed） （工場出荷時はAUXスイッチに割り付けられています）
・Fr1F------------最高スピード（Fast Speed）
スイッチの割付け方法につきましては、「5-6.スイッチ操作」をご覧ください。
Frame1:
ZSpeed:
800
Frame2: Zoom
Preset
Zoom
フレーミングプリセットの設定切り替えは、情報ディスプレイのPreset
画面で行います。Frame1の設定をZoom、Focus、Z+Fのいずれかに切り
替えます。
BT1-B070-L_JP.indd 14 2020/02/04 13:48:09

15
フレーミングプリセット［Zoom］／［Focus］／［ Z+F ］の設定
イラストは一例です。機能をほかのスイッチに割り付けている場合、掲載のイラストと実際のスイッチ
状態が異なることがありますのでご注意ください。
• Fr1P 機能 ------- 工場出荷時 AUX スイッチに割付け
1. フレーミングメモリーポジションを設定する
任意のポジションにズーミング（およびフォーカス）し、その
ポジションのままMEMOスイッチを押しながらFr1Pスイッ
チを押します。
設定したフレーミングメモリーポジションはシャトル
ショットで設定するポジションとは別のものです。ま
た、このときに設定したポジションは電源 OFF 後も記
憶されます。
5 操作・撮影
2. フレーミングメモリーポジションへ移動する
Fr1Pスイッチを押すとフレーミングメモリーポジションへ選択したスピードで移動し始め、フレーミングメ
モリーポジションへ到達すると停止します。
3. フレーミングメモリーポジションへの移動を解除する、または切り替える
メモリーポジションへの移動中、下記のいずれかの操作により移動が解除されます。
［ズームフレーミングプリセット］
●Fr1Pスイッチをもう一度押す。
●ズームシーソースイッチによる操作を行
う。
●Shtlスイッチによる操作を行う。
ズームシーソースイッチ
Fr1Pスイッチ
MEMO
スイッチ
5-1-8 クラッチレスズーム操作（クラッチレスズーム機構搭載レンズのみ）
クラッチレスズーム機構を使用する場合は、ズームサーボ
／マニュアル切替えノブを SERVO 側に設定します。
ズームサーボ／
マニュアル切替えノブ
クラッチレス
ズーム機構 操作
SERVO ON サーボ操作とマニュアル操作の両方を行うときの設定
切替え操作なしでサーボ、マニュアルの操作が可能
MANU. OFF マニュアル操作のみを行うときの設定
ZOOM
FOCUS
ズームサーボ／マニュアル
切替えノブ
REMOTE1REMOTE2/
VIRTUALREMOTE3
MANU. SERVO MANU. SERVO
［フォーカス・フレーミングプリセット］
［ズーム・フォーカスフレーミングプリセット］
●接続されたフォーカスデマンドを操作する。メ
モリーポジションへの移動は停止し、フォーカ
スデマンドの操作位置に移動します。
『ご注意ください』
ズームサーボ中にマニュアル操作を行うと、故障の原因
となることがあります。
BT1-B070-L_JP.indd 15 2020/02/04 13:48:09

16
1 IASE S、IASE-C S、KASE S タイプのレンズの場合は、フォーカ
スサーボ / マニュアル切替えノブを MANU. 側にします。
『ご注意ください』
IASE S、IASE-C S、KASE S タイプのレンズをお使いの場合、
SERVO 側のまま無理にフォーカスリングを回転させると、故
障の原因となることがあります。
2フォーカスリングを回転させて、至近側または無限側の被写体
に焦点（ピント）を合わせます。
5-2. フォーカス操作
5-2-1. マニュアルフォーカス操作
ZOOM
FOCUS
REMOTE1 REMOTE2/
VIRTUAL REMOTE3
MANU. SERVO MANU. SERVO
フォーカスサーボ／マニュアル
切替えノブ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ft
m
ڦ
ڦ
ڦ
ڦ
ڦ
無限
至近
フォーカスリング
5-3. エクステンダー操作 (KASE S タイプを除く)
エクステンダー切替えレバー
アイリス動作モード切替えスイッチをA側にします。
カメラからの指令信号によるオート（自動）アイリス操作になります。
ビデオ信号レベルを常に一定に保ちます。
IRIS
I.G.
A M
T
W
アイリス動作モード
切替えスイッチ
5-4. アイリス操作
アイリス動作モード切替えスイッチによりオート／マニュアル操作を選択できます。
5-4-1.オートアイリス操作
5-2-2. サーボフォーカス操作
エクステンダー内蔵レンズには、2倍エクステンダーが内蔵されていま
す。
エクステンダー切替えレバーを操作して、1x/2xを選択します。
エクステンダーを使用すると、アイリス補正の設定によってはそ
の変倍分だけ光量が低下します。
1 IASE S、IASE-C S、KASE S タイプのレンズの場合は、フォー
カスサーボ / マニュアル切替えノブを SERVO 側にします。
2フォーカスデマンドなどのアクセサリーを取り付けます。操作
方法につきましては、ご使用になるアクセサリーの取扱説明書
をご覧ください。
5操作・撮影
ZOOM
FOCUS
REMOTE1REMOTE2/
VIRTUALREMOTE3
MANU. SERVO MANU. SERVO
フォーカスサーボ／マニュアル
切替えノブ
BT1-B070-L_JP.indd 16 2020/02/04 13:48:10
