Cansonic CDV-200 User manual

CDV-200
www.cansonic.com
Переносной автомобильный
видеорегистратор

1
Start using product
Charging Batteries
For the first usage, one of the following three methods shall be adopted for
charging the camera;
Red charging indicator will be lit during the charging procedure, which will
last for about 180 minutes; after the charging is completed, the red indicator
will go out automatically.
1. Using the AC adaptor to charge the battery
2.Using USB to charge the battery
3.In-car battery charging

2
turning ON/Off the camcorder
On: Press 3s power button once to power on, blue light indicator is on.
Off: Press power button again to power off, blue light indicator is off.
Attention: Low battery is displayed before shutting down.
Removing Micro SD card: Press it once and remove it after it pops up.
Rotating the LCD display
90° Left will open the LCD display
LCD display can also rotate 90° down
LCD display can rotate 180° towards lens

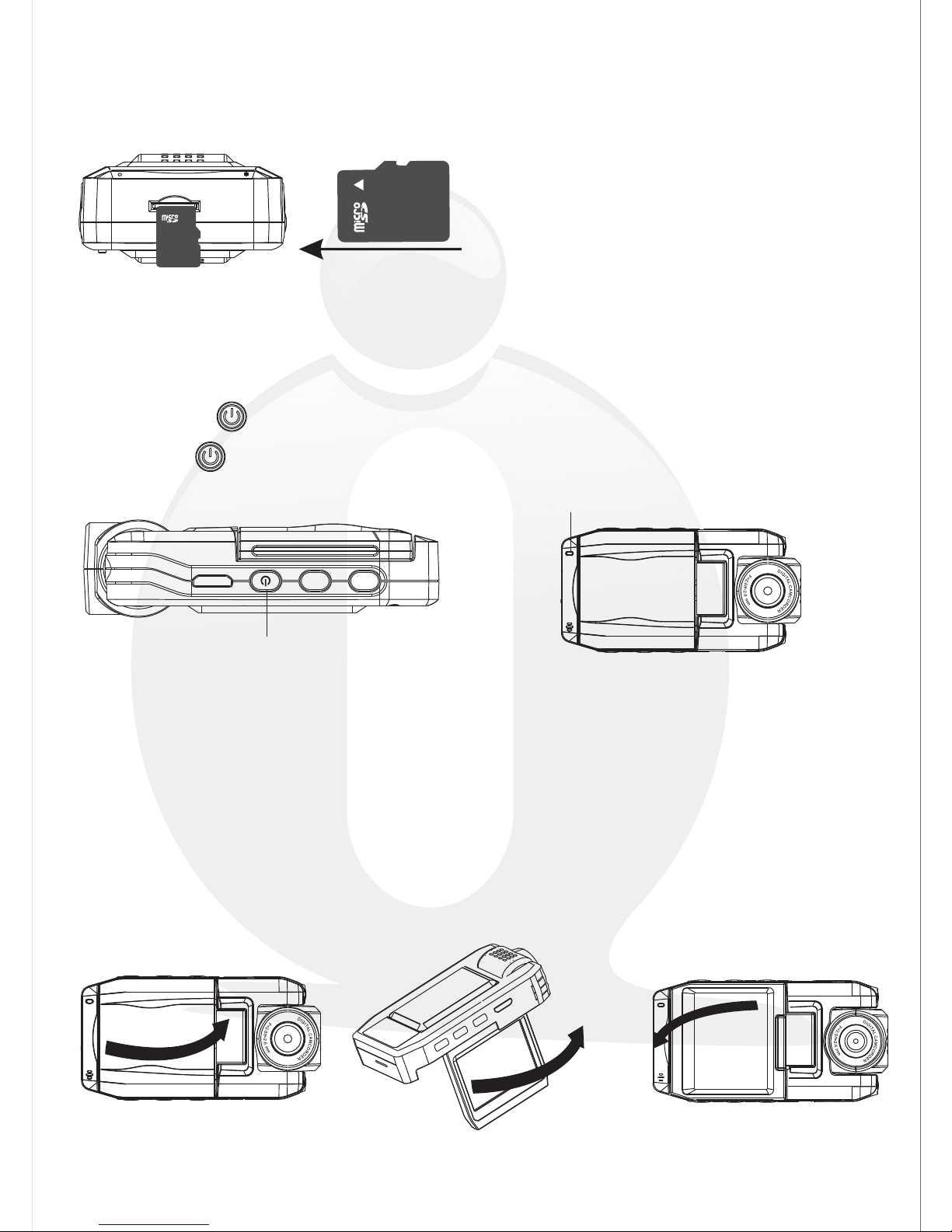

Place the Micro SD card into the memory card slot according to the image below,
Press it until you hear a click around.
Placing the Micro SD card
SD card insert direction
Power button
Power on/Off indicator (Blue)
MENU
MODE
90°
270°
90°

In video and photo mode, press theUp button to image flip function.
1.As shown,figure 1 is the upright image display on the screen.
2.As shown,figure 2 is the handstand image display on the screen.
(In fact,it is upright),if the image is upright,you can press Up button to flip.
3.As shown,figure 3 and figure 4 are the upright image display on the
screen,if the image is handstand displaying,you can press Up button to flip.
3

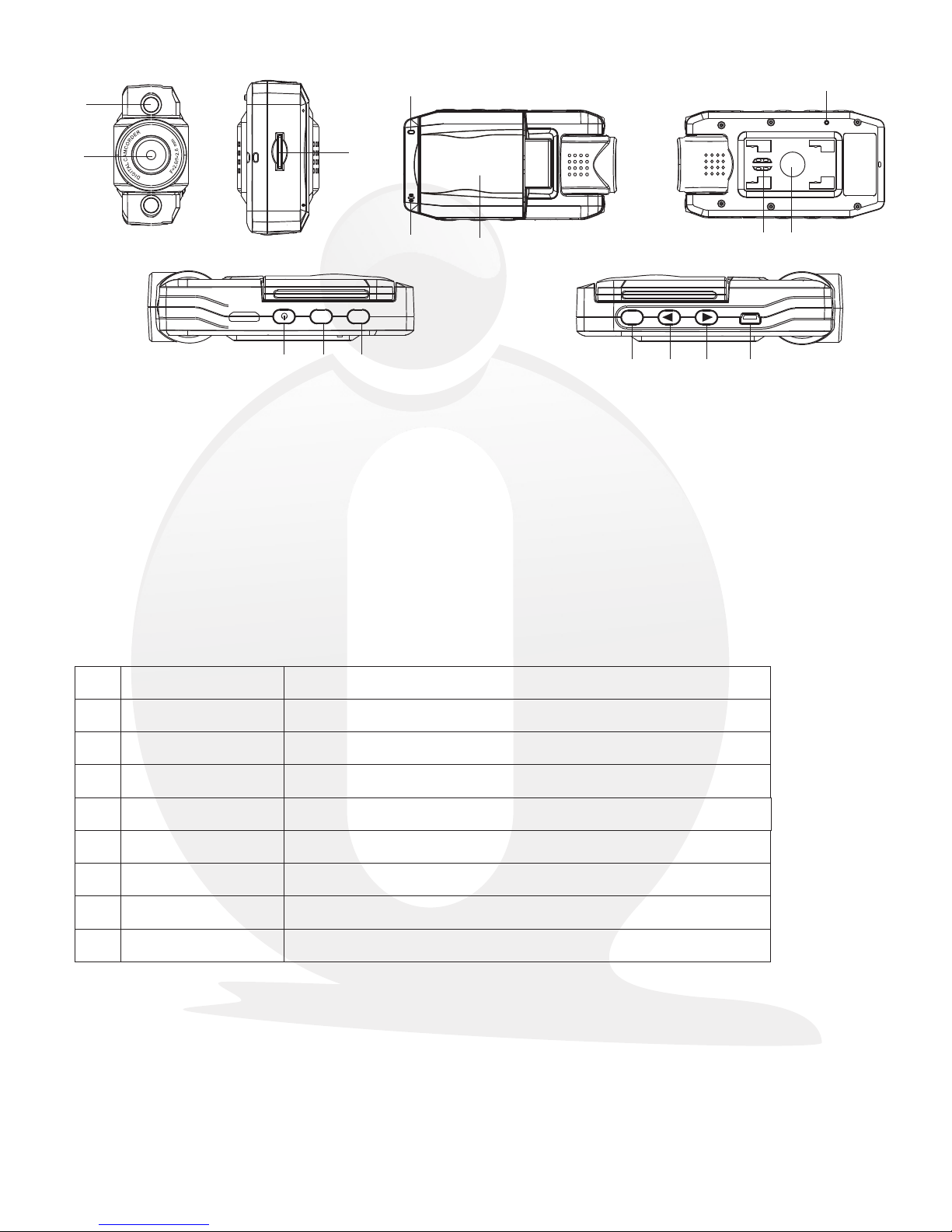

LED light
Lens
Micro SD card slot
Power indicator (Blue)/
Charging indicator (Red)
Microphone
LCD Display
Speaker
In-car arm stand socket
Reset button
Power button
MENU button
MODE button
Confirm (OK) button
Down key
Up key
USB port /AV port/DC IN
Product Quick Manual

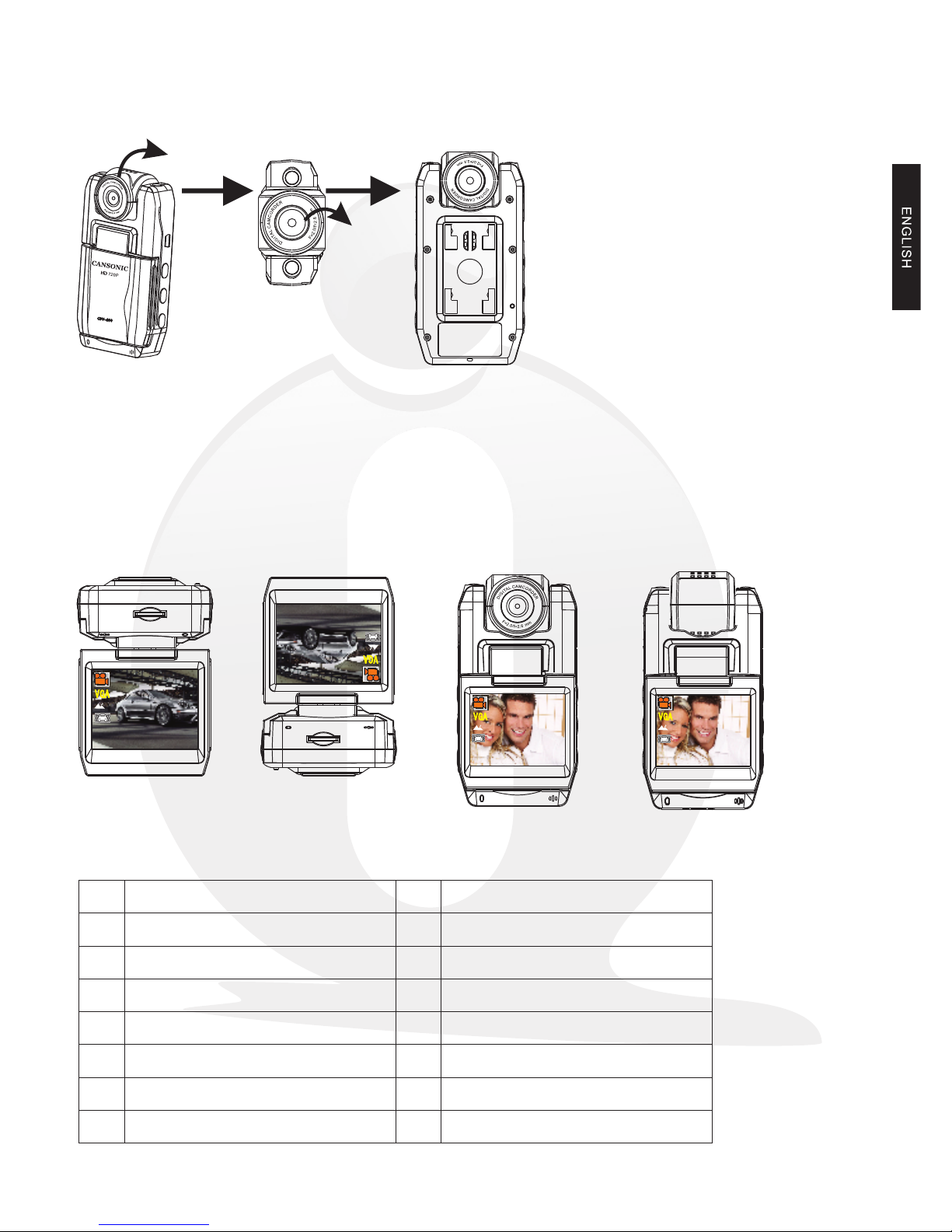

Rotating Lens
Lens can be rotated 180° as below
Rotating Image
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
90° 90°
90°
90°
figure.1 figure.2
figure.3 figure.4
00:00:00
2011-08-01
00:00:00
00:00:00
2011-08-01
00:00:00
00:00:00
2011-08-01
00:00:00
00:00:00
2011-08-01
00:00:00

4
How to switch between video, photo, playback modes
Press MODE key to switch Different modes
How to enter the option of system setup
Press the MENU key and then Up key to enter Setup mode ;
Press OK key to enter next menu, and press Up or Down key to select the option
you desired, and then press OK to enter the submenu for setup.
How to shoot video and Setup relevant option
Shooting video
Basic operation of the product
1
2
3
4
5
6
7
Option name
Formatting OK/Cancel
Sub-menu options
Language
Default setting OK/Cancel
Frequency 50Hz/60Hz
Date setup
TV out NTSC/PAL
USB out Connect to computer/web camera
8 Flip Cancel/OK
When SD card is installed,press the Power button for 3 seconds to turn on the
camcorder and press the OK button to shoot video; When connecting with car
power,this camcorder will automatically shoot video after starting car.
1) English 2) Simplified Chiese(optional) 3) Traditional Chinese(optional)
4) Japanese 5) Russian 6)Korean
3
7 8
9
1
2
4
56
13 14 15 16
OK
10 11 12
MENU
MODE

5
How to shoot picture and setup relevant option
Taking photo
Press OK key to take photo
Photo options settings
1. Press OK key to stop, and click it again to start shooting video.
2. In video or photo mode, image rotation and screen saver function can be
activated by pressing Up key.
3. In video or photo mode, the Day/Night mode can be switched by pressing
Down Key;
Video option settings
In video mode, press MENU key to enter the video option setup, and
press Up/Down key to setup,and then press OK to enter
In photo mode, press MENU key to enter the photo option setup, and press Up/
Down key to setup,and then press OK to enter
Press the MODE key to enter File Management mode.
Two file formats are available – video playback and picture playback Most recent
file will be displayed on LCD.
For example:If your last action was photo shooting,the photo will be displayed on
LCD.
File management
1
2
3
4
5
6
7
Option name Sub-menu options
Resolution 720P/VGA(640X400)
Time Stamp On/Off
Motion detect On / Off
Audio On/Off
Time span Off/2min/5min/15min
LED Mode Off /Auto
Setup Refer to “How to enter the system setup option” for operation.
Image Size 5M/3M/1M/VGA
Time Stamp On/Off
LED Mode Off/Auto
Self-Timer Off/5sec/10sec
Setup Refer to “How to enter the system setup option” for operation.
1
2
3
4
5
Option name Sub-menu options
To ensure full use of the card storage space, when the recording length is set to 5 minutes or 15 minutes ,
when the card is full when there will be some video files with the set length of time inconsistency.

6
Video and Photo Playback
Video Playback
Image Playback
Playback option setting

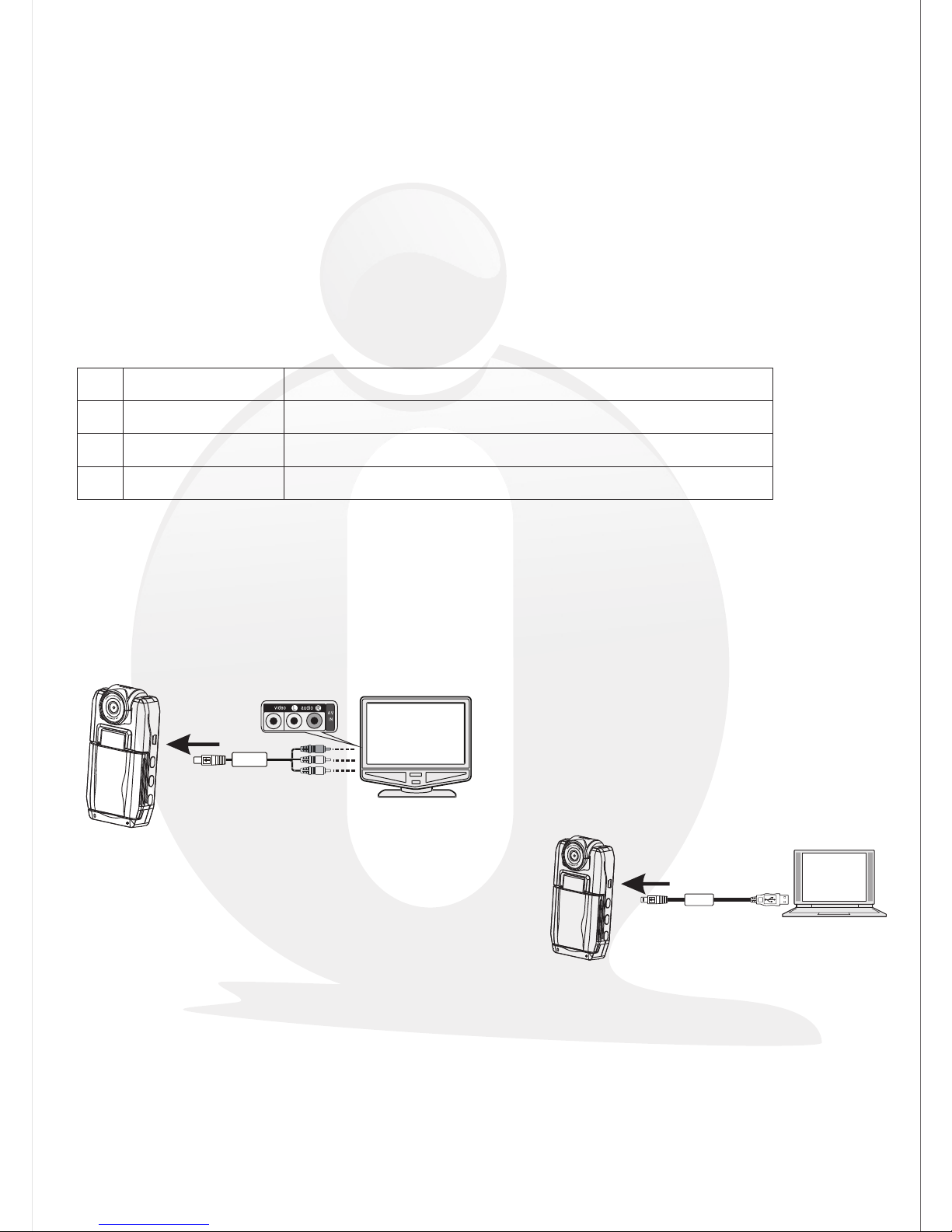

Connect to TV
AV export port
Start to connect with the AV cable
Connection with computer
1.Press Up/Down key to select the video file for playback
2.Press OK key to play or pause the video file
3.Press Up key to stop playing the video file
Press Up/Down key to select the picture for playback
In the playback status, press MENU key to enter the playback option:
1.After USB cable is connected to computer, this camera will auto turn on,the LCD
display will show the connection with computer, and blue power indicator will be
lit; wait for several seconds.
2.Computer will automatically detect the Mirco SD card drive.
3.Browse and manage the files through computer.
4.Turn off the camera by removing USB Cable.
Download videos and pictures
Delete This file/All/Cancel
Show thumbnails Ok/Cancel
Volume adjust 1/2/3/4/5/6
1
2
3
Option name Sub-menu options

7

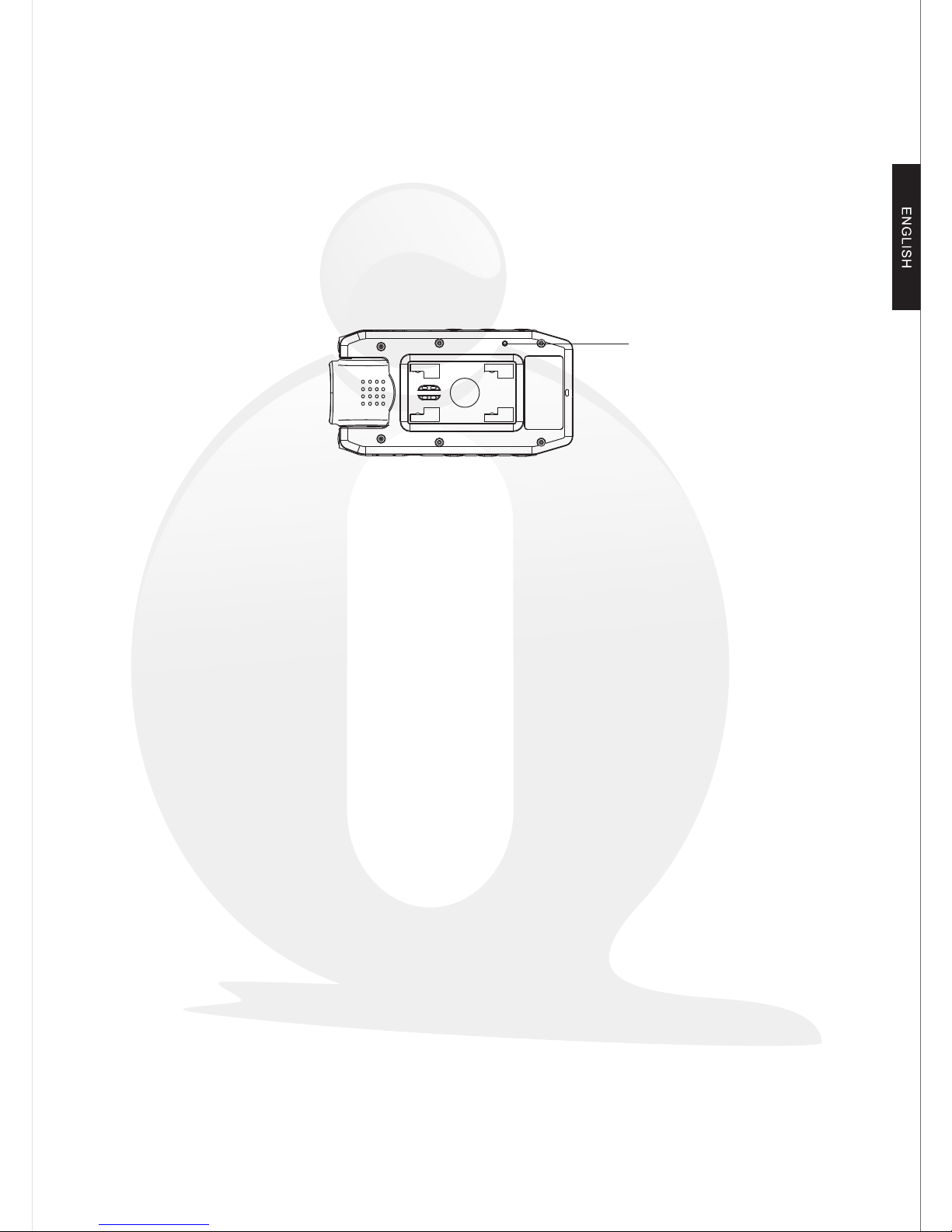

Application For Webcam(optional)
Remark: If device crashes during usage, press the RESET
button and restart.
Product Features
1.Please install the drive in the accompanied CD according to the prompts.
2.Set the USB mode as web camera as explained in “How to enter the “system setup option”.
3.After USB cable is connected to computer, this camera will auto turn on,the LCD display will
show the connection with web camera, and blue power indicator will be lit; wait for several
seconds.
4.Computer will automatically detect the USB device.
5.Open USB device.to use the web camera function.
-Super-compact, 180°rotatable, 140°Grade A+ high-definition wide angle lens,
perfectly combined with 270°rotatable display screen, convenient for
multi-angle and high-definition video and picture shooting.
-Built-in low noise,sensor, capable of capturing clear images in dark environment.
-Support HD video recording: 720P.
-The incident recording is more clear and perfect due to the most advanced
method of M-JPEG CODEC.
-Loop recording function, automatically deleting old files and recording new files.
-Motion detection function, saving more momery.
-Flipping image function, convenient for the installation in each kind of brackets
-Time/date stamp function, ensuring the accuracy of time and date of the
recorded incident
-With delayed turn on function, prevent the camera from being damaged by the
pulse at the moment of car startup.
-Auto power on when starting car, and delay 30seconds power off after flameout.
-Anti-shaking function, ensuring the recording is more clear.
-Can catch amazing images through the LCD display when taking self-portrait.
-Day and Night switching mode, ensuring the image is more clear.
-Support DC12V ~ DC24 V, be suitable to various kinds of car.Incluing truck and
bus.
-Support high volume SDHC card
-Support CVBS output
-Support PC-Camera
-Shortcut key controls the double super-bright LED light
-Shortcut key controls power saving mode, rotating TFT-LCD screen, which can
be shut at any time to save power
-Built-in simultaneous charging and recording mode
-Built-in microphone/speaker, 2-channel stereo output, better effect
RESET button

yes,Stereo
8
140°A + High definition superwide angle lens
Image Format
Double LED light
TV mode
Frequency
TV out
Power input
USB port
time Off/date (date/time)
AV cable
Accessories
LCD panel size
Lens
Languages
Video Resolution
Video Format
Image Resolution
Micro SD card slot
Microphone/Speaker
Self-timer
LED light
Time
Built-in battery
Product Specification
2.0 TFT-LCD(4:3)
VGA,1M,3M,5M
JPG
Micro SD up to 32GB,4GB at least; Recommend using Class 6
5S/10S
PAL/NTSC
50HZ/60HZ
USB/DC IN/ AV out
CVBS
5V 500MA~1A
Rechargeable Li-ion battery 700mAH/3.7V
3H
3H
WIN7/Windows 2000/XP/Vista
-10℃~60℃
~95g
95(L)x24(H)X52(W)mm
HD COMS
720P,VGA
M-JPEG(AVI)
Off/2Min/5Min/15Min
COMS
PC CAM yes
Charging time
Size
weight
Operating System
Temperature
Using time
Video .Length
Car charger In-vehicle bracket
USB cable
CD driver(optional)
Instruction manual
1) English 2) Simplified Chiese(optional) 3) Traditional Chinese(optional) 4) Japanese 5) Russian 6)Korean
(optional)
3M In-vehicle bracket(optional)

9
Зарядка аккумуляторов
Перед первым использованием аккумулятор необходимо зарядить одним
из следующих трех способов.
Во время зарядки будет гореть красный индикатор, зарядка длится около
180 минут, по окончании зарядки красный индикатор автоматически
погаснет.
1.Зарядка аккумулятора с использованием сетевого адаптера.
2.Использование USB-порта для зарядки аккумулятора.
3.Зарядка в автомобиле.
Начало эксплуатации

10

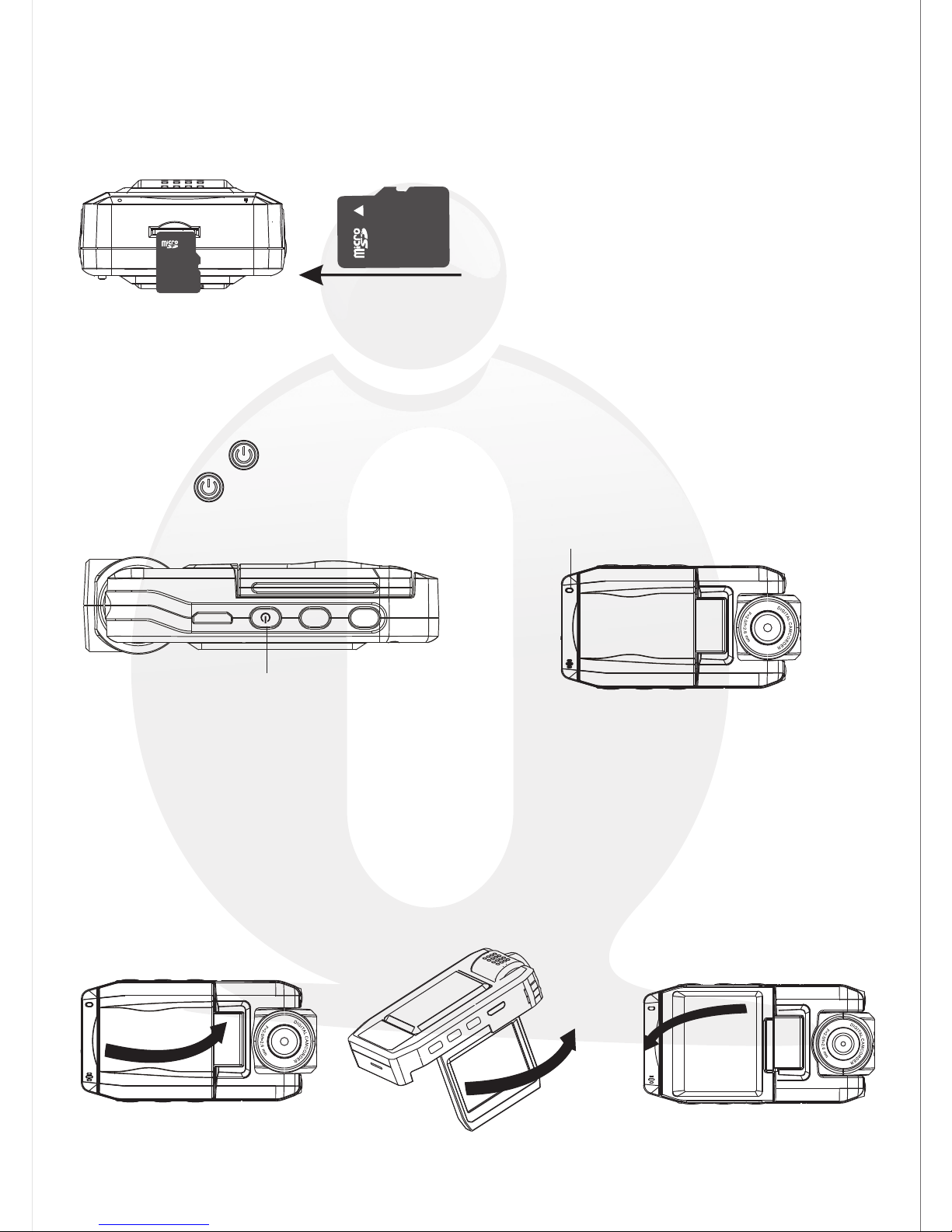

SD card insert direction
MENU
MODE
90°
270°
90°
Установка карты памяти Micro SD
Вставьте карту Micro SD в слот для карт памяти, как показано на
рисунке. Нажмите до щелчка.
Удаление карты памяти Micro SD: произведите однократное нажатие
и удалите карту после того, как она выдвинется из слота для карт
памяти.
Включение/Выключение устройства
ВКЛ: Держите кнопку 3с для включения питания, загорится голубой
индикатор. Повторно нажмите кнопку для выключения устройства
Индикатор включения устройства (голубой)
Кнопка включения устройства
Внимание: перед выключением загорается индикация низкого заряда
батареи.
Вращение ЖК дисплея
Движение на 90° влево открывает ЖК дисплей
ЖК дисплей можно вращать на 90° вниз
ЖК дисплей можно вращать на 180° в сторону объектива

11
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
90° 90°
90°
90°
00:00:00
2011-08-01
00:00:00
00:00:00
2011-08-01
00:00:00
00:00:00
2011-08- 01
00:00:0 0
00:00:00
2011-08- 01
00:00:00

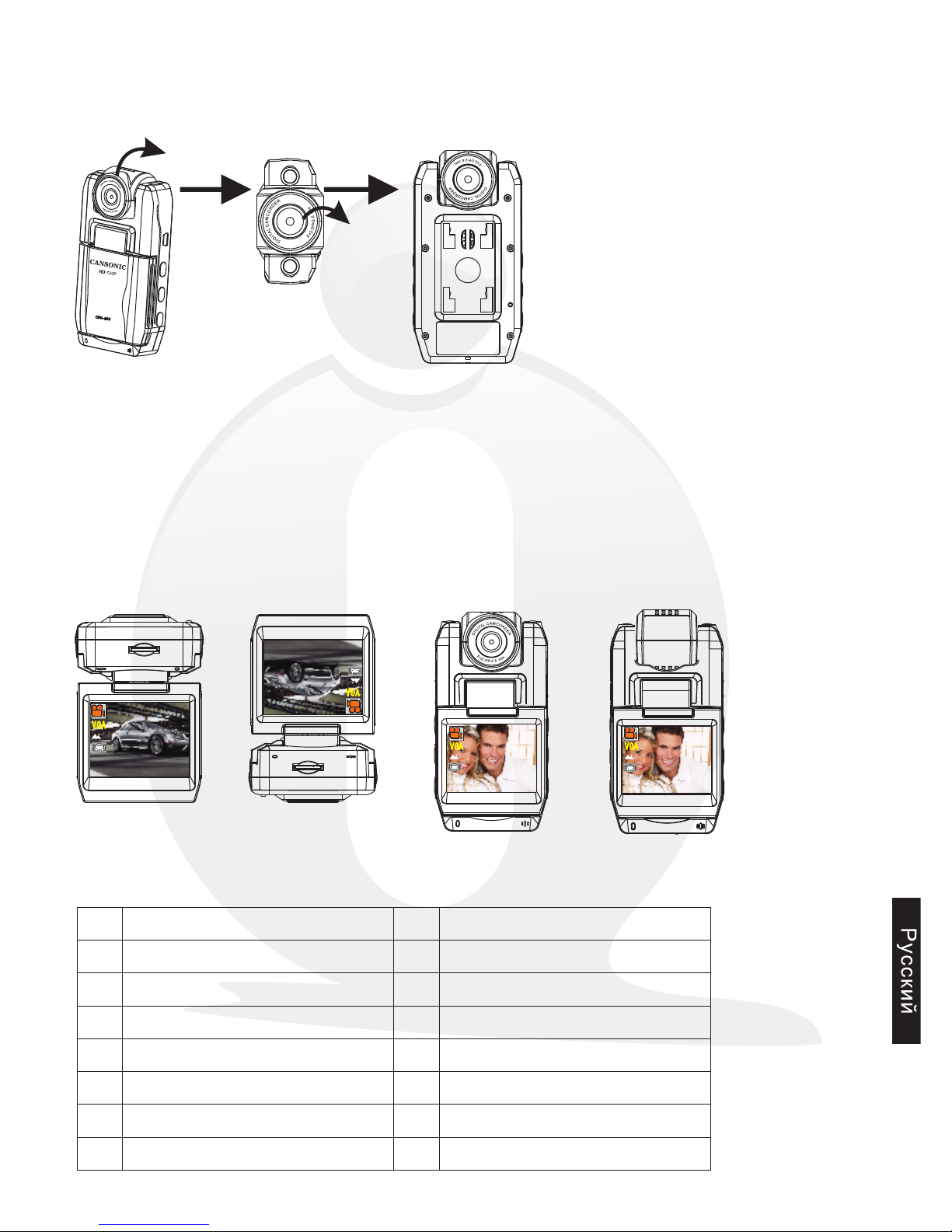

Вращение объектива
Объектив можно вращать на 180°, как показано на рисунке:
В режиме видео или фото нажмите кнопку Up (Вверх) для поворота
изображения.
1.Рисунок 1 – прямое изображение на экране дисплея.
2.Рисунок 2 перевернутое изображение на экране дисплея.
Если изображение не соответствует действительности, нажмите кнопку Up.
3.На рисунках 3 и 4 показано прямое изображение на экране дисплея.
Если изображение перевернуто, нажмите кнопку Up для поворота.
Поворот изображения
Быстрое руководство по эксплуатации устройства
Объектив
Слот для карт памяти Micro SD
Индикатор включения (синий)/
Индикатор зарядки (красный)
Микрофон
ЖК дисплей
Динамик
Гнез до дл я автом об ил ьн ог о де рж ат ел я
Перезагрузка устройства
Кнопка включения
MENU кнопка меню
MODE кнопка перекл-я режимов
Кнопка подтверждения (ОК)
Down кнопка "вниз"
Up кнопка "вверх"
Порт USB /порт AV /питание
Рисунок 1 Рисунок 2
Рисунок 3 Рисунок 4
Светодиод

12
1
2
3
4
5
6
7
8
3
7 8
9
1
2
4
56
13 14 15 16
OK
10 11 12
MENU
MODE

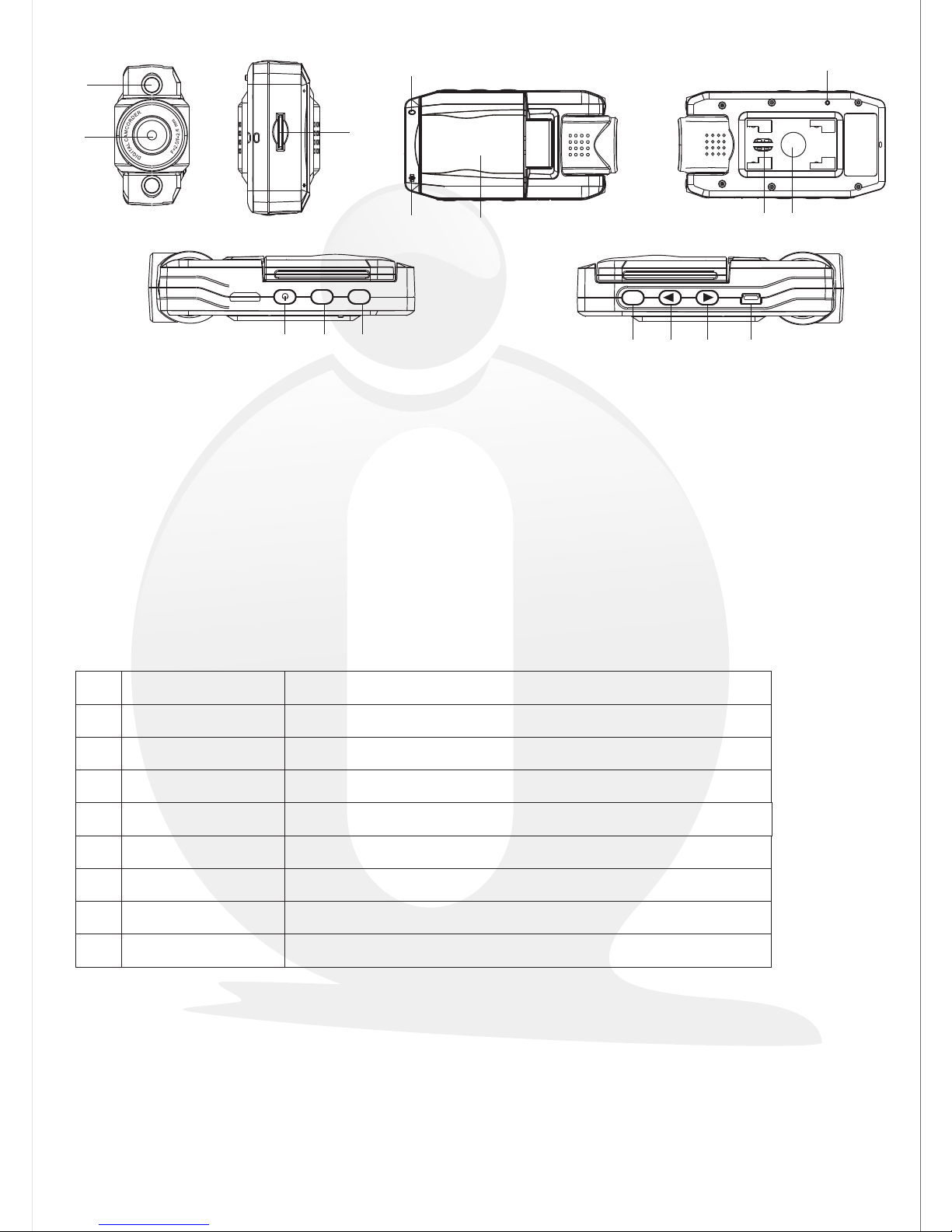

Основные операции с устройством
Переключение между режимами видео, фото,
воспроизведения
Нажмите кнопку MODE для переключения режимов.
Вход в режим настройки системы
Нажмите кнопку MENU, затем кнопку Up для настройки системы.
Нажмите кнопку OK для входа в следующее меню, выберите нужную
команду кнопками Up или Down, затем нажмите ОК для входа во
вложенное меню.
Форматировать
Язык
Установки по
умолчанию
Частота
Настройка даты
ТВ выход
USB выход
Flip
Команда меню Опции вложенного меню
ОК/Отмена
1) Английский 2) Китайский упрощенный 3) Китайский традиционный
4) Японский 5) Русский 6) Корейский
ОК/Выйти
50hz – 60hz
NTSC/PAL
Подключение к компьютеру/веб-камера
Выйти/ОК
Съемка видео и настройка установок видеозаписи
Съемка видео
Если карта памяти SD установлена, удерживайте кнопку включения
устройства 3 секунды и нажмите кнопку ОК для начала съемки видео.
Если устройство подсоединено к бортовой электросети автомобиля,
видеорегистратор автоматически начнет съемку после запуска двигателя.

13
1
2
3
4
5
6
7
1
2
3
4
5
1. Нажмите OK для остановки съемки, повторное нажатие ОК снова
запускает съемку видео.
2. В режиме съемки видео и фото, а также в режиме сохранения экрана
(скринсейвер) кнопка Up включает поворот изображения.
3. В режиме съемки видео и фото режим День/Ночь включается кнопкой Down.
Установки режима видео
В режиме видео нажмите кнопку MENU для настройки установок видео,
используйте кнопки Up/Down для настройки, затем нажмите OK для входа.
Команда меню
Разрешение
Показ времени съемки
Детектор движения
Аудио
Время записи
Режим подсветки
Настройка
Опции вложенного меню
HD 720P /VGA(640X400)
Вкл./Выкл
Вкл./Выкл
Вкл./Выкл
Выкл./2мин/5мин/15мин
Выкл./Авто
Для управления настройками см. "Вход в режим настройки системы".
Для обеспечения полного использования всего объема карты памяти: если установлено время записи 5мин
или 15мин, то по мере заполнении карты памяти будут появляться несогласованные во времени видео
файлы установленной длинны.
Съемка фотографий и настройка установок фотосъемки
Съемка фотографий
Для съемки фотографии нажмите ОК
Установки режима фотосъемки
В режиме фотосъемки нажмите кнопку MENU для настройки установок,
используйте кнопки Up/Down для настройки, затем нажмите OK для входа.
Команда меню
Размер изображения
Показ времени съемки
Режим светодиода
Таймер включения
Настройка
Опции вложенного меню
5M/3M/1M/VGA
Вкл./Выкл.
Выкл./Авто
Выкл./5с/10с
Для управления настройками см. "Вход в режим настройки системы".
Управление файлами
1.Нажмите кнопку MODE для входа в режим управления файлами.
2.Используются два формата файлов – для просмотра видео и для просмотра
фотографий. На ЖК дисплее отображается последний файл.
3.Например, если вашим последним действием была съемка фотографии,
эта фотография появится на дисплее

1
2
3
14
Воспроизведение видео, просмотр фотографий
Воспроизведение видео
1.Нажмите кнопку Up/Down для выбора воспроизводимого файла
2.Нажмите кнопку ОК для воспроизведения видео или постановки на паузу.
3.Нажмите кнопку Up для остановки воспроизведения видео файла.
Просмотр фотографий
Нажмите кнопку Up/Down, чтобы выбрать фотографию для просмотра.
Настройка установок воспроизведения
В режиме воспроизведения нажмите кнопку MENU для настройки:
Подключение к ТВ
Порт для экспорта аудио/видео
1.После подключения USB кабеля к компьютеру устройство включится
автоматически, ЖК дисплей покажет подключение к компьютеру,
загорится голубой индикатор. Подождите несколько секунд.
2.Компьютер автоматически определит карту памяти Mirco SD.
3.Просматривайте файлы и управляйте ими с помощью компьютера.
4.Выключите устройство,отсоединив USB кабель.
Соединение с ПК
Загрузка видео и изображений
Назва ние уст анов ки
Опции вложенного меню
Удалить Файл/Все файлы/Выход
Показывать эскизы
Громкость звука
ОК/Выход
1/2/3/4/5/6
Подсоединить AV кабель, как показано на рисунке:

15
Применение в качестве веб-камеры (опционально)
1.Установите драйверы, поставляемые на CD в комплекте, в соответствии с инструкциями
программы установки.
2.Включите режим веб-камеры, см. выше “Вход в режим настройки системы”.
3.После подключения USB кабеля к компьютеру устройство включится автоматически, ЖК
дисплей покажет подключение к компьютеру, загорится голубой индикатор. Подождите
несколько секунд.

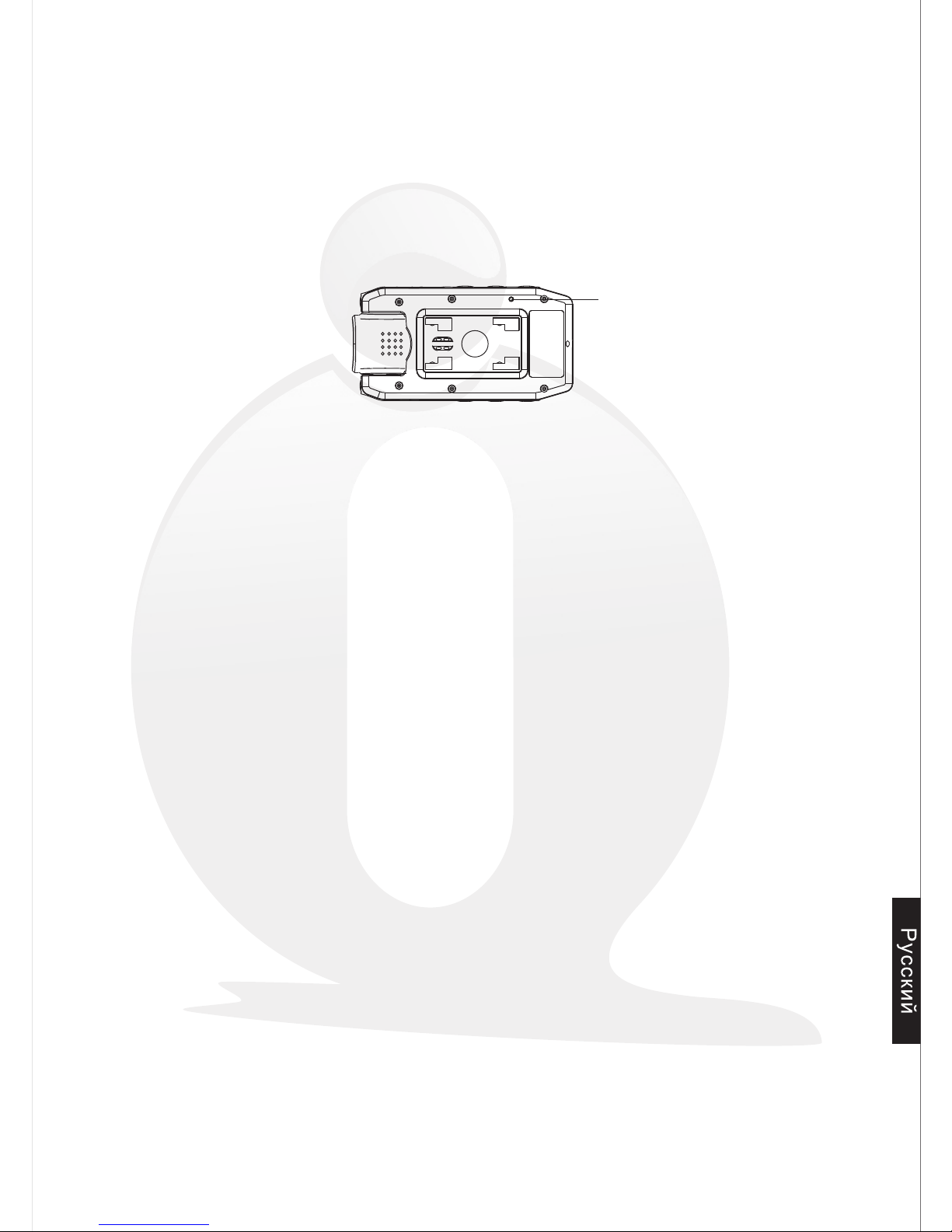

Примечание: если во время использования произойдет отказ устройства,
нажмите кнопку перезагрузки RESET и подключитесь снова.
RESET
Технические особенности видеорегистратора
-Сверхкомпактный, поворот на 180°, широкоугольный объектив класса A+ высокой четкости
с углом обзора 140° прекрасно сочетается с ЖК дисплеем, угол поворота 270°, который
удобно использовать для съемки видео высокой четкости (HD) и фотографирования под
разными углами.
-Встроенный сенсор с низким уровнем шума, способный производить съемку четких
изображений при малой освещенности.
-Поддерживает запись видео в формате HD720P.
-Запись происходящих событий более четкая и совершенная, благодаря использованию
наиболее современного метода сжатия - кодека M-JPEG.
-Функция циклической записи, позволяющая автоматически удалять старые файлы и
записывать новые.
-Функция распознавания движения, позволяющая экономить место на карте памяти.
-Функция поворота изображения позволяет использовать устройство с держателями любого
вида.
-Функция записи времени/даты, обеспечивающая точность регистрации записанных
происшествий.
-Функция отложенного включения позволяет избежать повреждения устройства от
импульса, возникающего при старте двигателя автомобиля.
-Автоматическое включение после запуска автомобиля и выключение с 30-тисекундной
задержкой после остановки двигателя.
-Функция компенсации вибрации, позволяющая получать более четкие записи.
-При съемке автопортрета можно получить отличные кадры, используя ЖК дисплей.
-Переключение режимов День и Ночь, обеспечивающих более четкое изображение.
-Поддержка напряжения DC12В ~ DC24В. Подходит для различных машин, в том числе для
грузовиков и автобусов.
-Поддержка SDHC карт большого объема.
-Поддержка композитного видеовыхода CVBS
-Использование в качестве камеры для ПК
-Кнопка быстрого доступа управляет двойной экстра-яркой светодиодной подсветкой
-Кнопка быстрого доступа управляет режимом экономии электроэнергии, вращающийся ЖК
дисплей на TFT матрице, который можно отключить в любое время для сохранения энергии.
-Встроенный режим одновременной подзарядки и записи.
-Встроенный микрофон/динамик, двухканальный стереовыход с хорошим звуком.

16
Спецификация видеорегистратора
Размер ЖК дисплея
Объектив
Стандарт
Языки
Разрешение
Формат видео
Время записи
Размер изображений
Формат изображений
Слот для карт памяти SD
Микрофон/динамик
Таймер
Светодиодная подсветка
Режим ТВ
Частота
ТВ выход
Питание
Порт USB
Камера для ПК
Время
Встроенный аккумулятор
Время зарядки
Время использования
Операционная система
Температура
Вес
Размер
2.0"TFT-LCD(4:3)
широкоугольный 140°А + высокой четкости
HD
1) Английский 2) Китайский упрощенный 3) Китайский традиционный 4) Японский 5) Русский 6) Корейский
HD 720P/VGA(640X400)
M-JPEG(AVI)
Выкл./2мин/5мин/15мин
5M/3M/1M/VGA
JPG
Micro SD до 32GB, не меньше 4GB; рекомендуется к использованию Класс 6
да, стерео
5с/10с
двойная
PAL/NTSC
50Гц/60Гц
композитный CVBS
5В 500мA~1A
USB/питание/аудио-видеовыход
да
время откл./дата (время/дата)
заряжаемый литий-ионный 700мА/ч/3.7В
3ч
3ч
WIN7/Windows 2000/XP/Vista
-10℃~60℃
~95г
95(Д)x24(В)X52(Ш)мм
Аксессуары:
Зарядное устройство
для автомобиля
Держатель для
установки в автомобиле
CD с драйверами
(опционально)
Инструкция
Кабель USB
Кабель аудио-видео
(опционально)
(опционально)

Patented Product
1270PCDV20020121010
All rights reserved by Cansonic Inc.
www.cansonic.com
