CANVAC Q CLEAN R200 User manual

CLEAN R250
Before using this product, please read the user manual carefully. Save the user manual for future reference.
Läs bruksanvisningen noga innan du tar produkten i bruk. Spara bruksanvisningen för framtida bruk.
CANVAC Q CLEAN R200/250
Robotdammsugare
Robot vacuum cleaner
Bruksanvisning s 2
User manual s 22
Manual Manual på dansk er på www.canvac.se/dk
Bruksanvisning Manual på norsk er på www.canvac.se/no
Manuaalinen Käsikirja saatavilla suomeksi osoitteessa www.canvac.se/fi
GB
DK
NO
FI
SE

2
INNEHÅLL
Säkerhetsinstruktioner 3
Produktegenskaper 4
Produktens delar 5
Huvudenhet och tillbehör 5
Robotdammsugarens uppbyggnad 6
Laddstation och rumsavgränsare 7
Användning av produkten 8
Kom-igång 8
Batteriladdning 8
Clean-knappens funktioner 9
Fjärrkontroll 10
Start/Standby/Viloläge 12
Programering av städtid 13
Städprogram 14
Användning av rumsavgränsare 15
Underhåll av produkten 16
Rengöring av sidoborstar 16
Rengöring av dammbehållare och filter 16
Rengöring av hjul, sensorer och insugsöppning 17
Mopptillsats (Canvac QClean R250) 17
Byte av batteri 17
Felsökning 18
Felsökningstabell 18
Teknisk information 19
GRATULERAR TILL DIN NYA
CANVAC QCLEANR200/250
ROBOTDAMMSUGARE!

2
3
SÄKERHETSINSTRUKTIONER
Innan du använder denna produkt, läs nedanstående säkerhetsinstruktioner och vidta alla
normala försiktighetsåtgärder.
• Läs denna bruksanvisning noggrant och fullständigt innan du använder produkten.
• Spara denna bruksanvisning.
• Eventuella åtgärder som inte motsvarar vad som beskrivs i denna bruksanvisning
kan leda till skador på människor eller produkten.
VARNING!
1. Endast behörig tekniker får demontera produkten.
2. Använd endast medföljande nätadapter. Andra adaptrar kan orsaka elektriska stötar,
brand eller skador på produkten.
3. Vidrör inte matningskabeln, stickkontakten eller nätadaptern med våta händer.
4. Låt inte kläder eller kroppsdelar dras in i produktens hjul.
5. Låt inte produkten komma nära cigarettändare, tändstickor eller annat brandfarligt material.
6. Om produkten behöver rengöras, vänta tills laddningen är avslutad.
7. Böj inte matningskabeln överdrivet och belasta den inte med tunga eller vassa föremål.
8. Denna produkt får endast användas inomhus.
9. Sitt inte på produkten och ställ inga föremål på den.
10. Använd inte denna produkt i våt eller fuktig miljö (alla miljöer där vätskor förekommer).
11. Före användning, ta bort alla ömtåliga föremål samt sladdar, kläder, papper,
textilier etc. som kan fastna i produkten.
12. Placera inte produkten där den lätt kan falla (på bord, stolar etc.).
13. Stäng av strömbrytaren när du inte behöver använda produkten under en längre tid.
14. Före användning, kontrollera att nätadaptern är korrekt ansluten till nätuttaget och
laddstationen.
15. För att undvika att någon snubblar, informera alla människor i huset när produkten arbetar.
16. Produkten kan ha svårigheter att passera trösklar högre än 10mm.
17. Använd denna produkt i temperaturer från 0°C till 40°C och utsätt den inte för miljöer
med hög temperatur.
18. Produkten måste vara skild från elnätet när batteriet avlägsnas.
19. Batteriet måste avlägsnas från produkten innan den kasseras.
20. Batteriet ska lämnas på godkänt insamlingsställe när det är kasserat.
21. Produkten ska lämnas till godkänt insamlingsställe när den är kasserad.

4
Kraftfullt sug istället för roterande borste
Canvac QClean R200/250 har ett effektivt sugmunstycke i mitten istället för en roterande borste
som lätt kan trassla in sig och fastna. Med de båda sidoborstarna och sugfunktionen når den
effektivt in i alla hörn. Detta gör att även de minsta dammpartiklarna sugs upp!
Intelligent anpassning av sugkraft
Produkten anpassar automatiskt sin sugkraft till olika golvytor. Detta gör inte bara rengöringen
effektivare utan ökar också driftstiden med över 30%!
Moppfunktion (Canvac QClean R250)
Din nya robotdammsugare har också en moppfunktion – fäst den specialdesignade dammabsor-
berande mopptillsatsen på maskinens undersida, så torkar den automatiskt av golvet under drift.
Enkel hantering med en ”touch”
Starta ett städprogram genom att trycka på touch-knapparna på enheten.
Snabbstart – tryck CLEAN två gånger. För att starta städprogrammen genom
fjärrkontrollen – tryck ON/OFF två gånger för att starta enheten.
Smart dammbehållare
Inga påsar behövs, bara lyft ur och töm behållaren.
Robust konstruktion
Enheten har en robust konstruktion med stora fjädrande hjul som
klarar de flesta hinder.
Tar sig in under låga möbler – bara 80mm hög

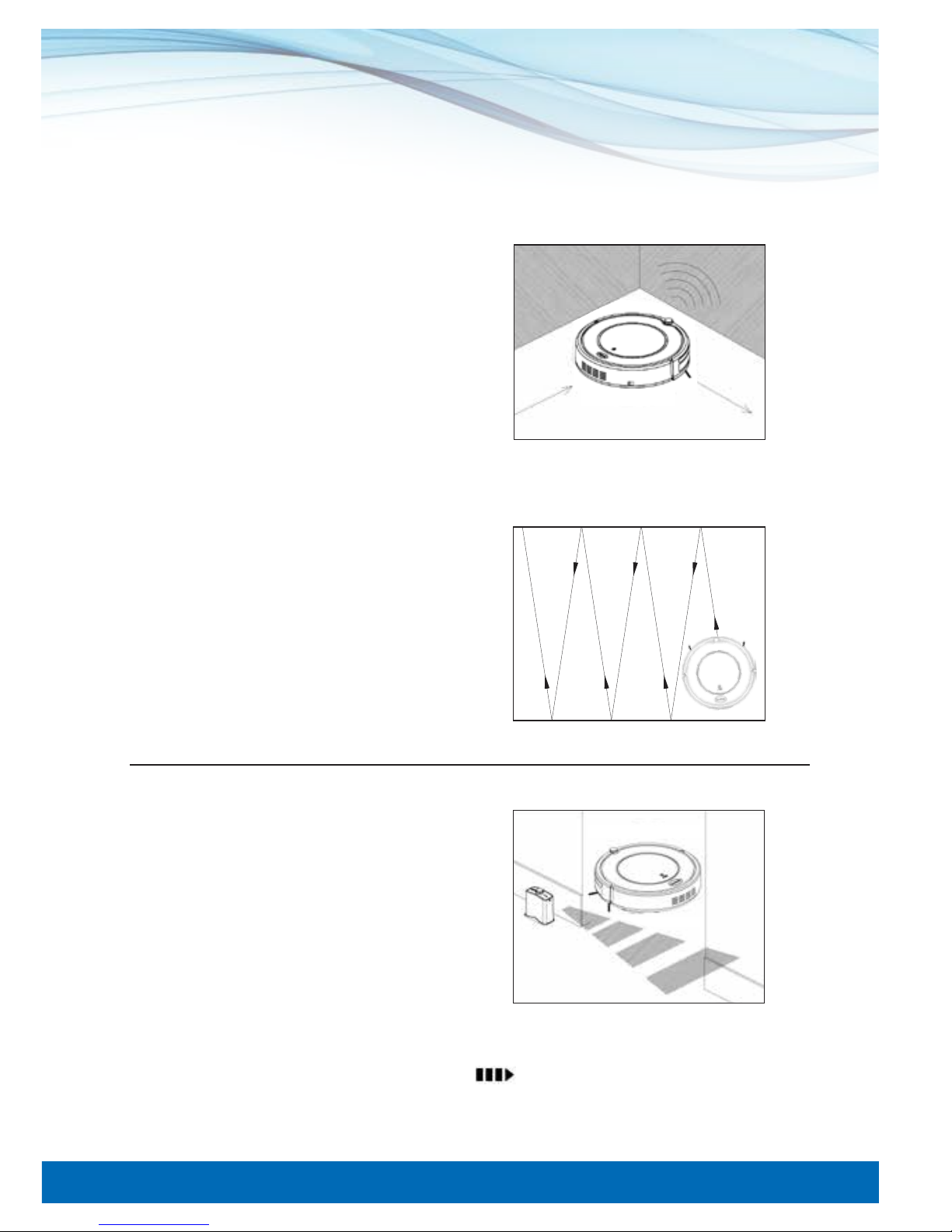

Städprogram
Automatiskt
Punktstädning
Tidsinställd städning
Kantstädning
S-städning
Se mer ingående om städprogrammen på sid 14.
PRODUKTEGENSKAPER
Du har just blivit ägare till en effektiv och lättskött produkt
med många smarta funktioner:

4
5
PRODUKTENS DELAR

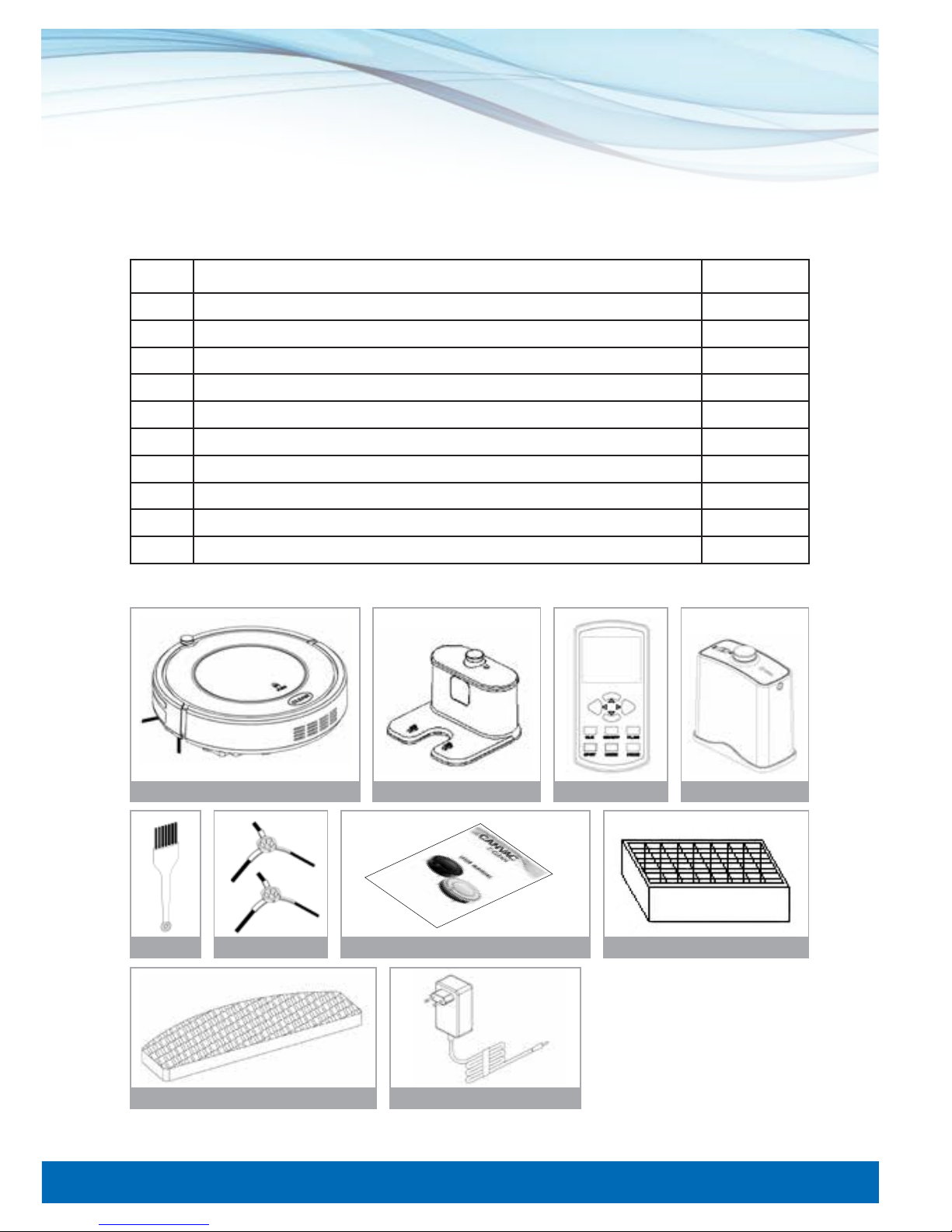

HUVUDENHET OCH TILLBEHÖR
1 2 3 4
7
6
58
910
*Gäller Canvac QClean R250
Nr. Beskrivning Antal
1 Huvudenhet 1
2 Laddstation 1
3 Fjärrkontroll (inkl. batteri) 1
4 Rumsavgränsare 1*
5 Rengöringsverktyg 1
6 Extra sidoborstar 2
7 Bruksanvisning 1
8 Extra HEPA-filter 1
9 Mopptillsats 1*
10 Nätadapter 1

6

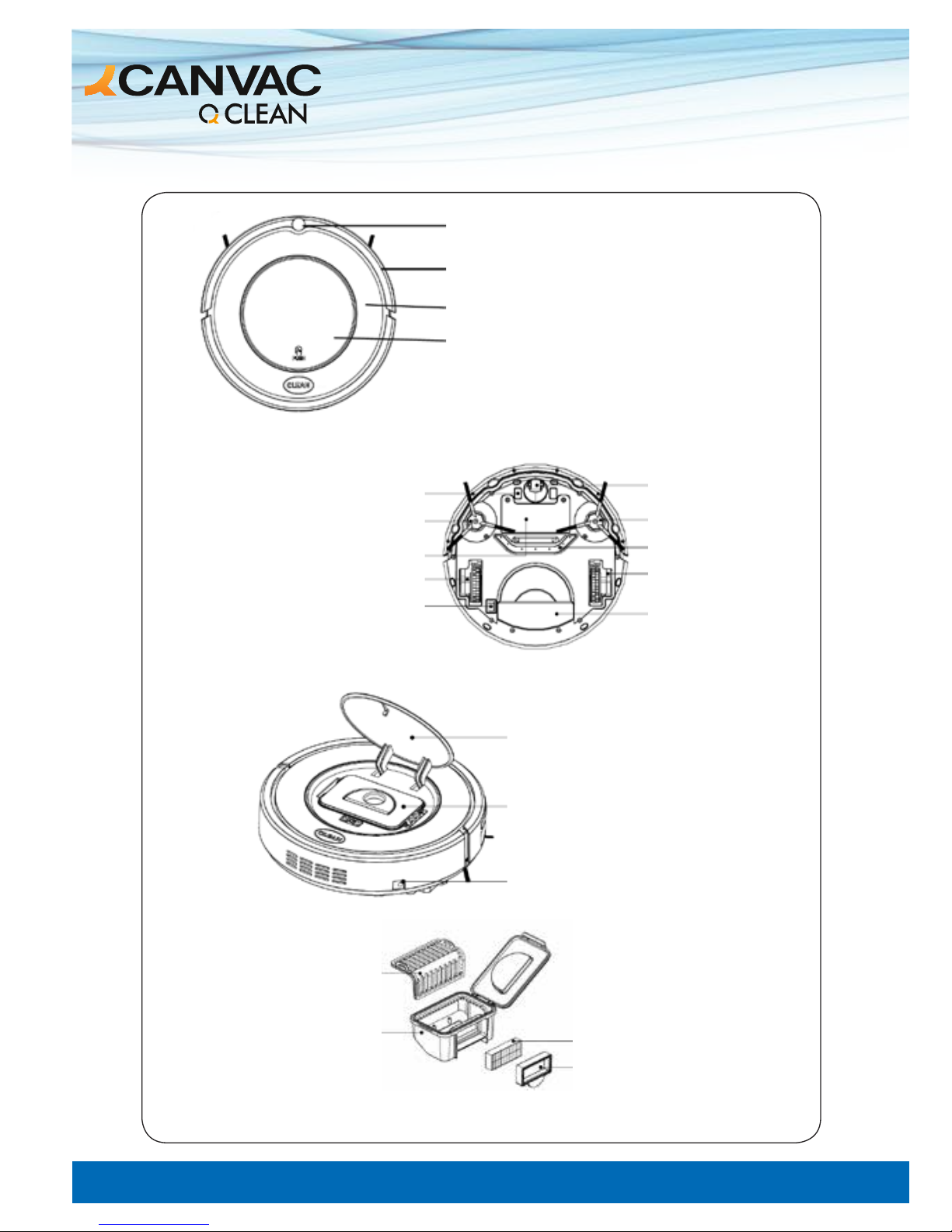

ROBOTDAMMSUGARENS UPPBYGGNAD
Mottagarfönster för IR-fjärrkontroll
Stötfångare
Huvudkåpa
Lock
Noshjul
Höger sidoborste
Insugningsöppning
Stift för automatisk laddning
Höger hjulmodul
Vänster sidoborste
Bottenplatta
Batterilock
Vänster hjulmodul
Strömbrytare
Lock
Dammbehållare
Uttag nätadapter
Dammbehållare
Primärfilter
HEPA-filter
HEPA-filterhållare

6

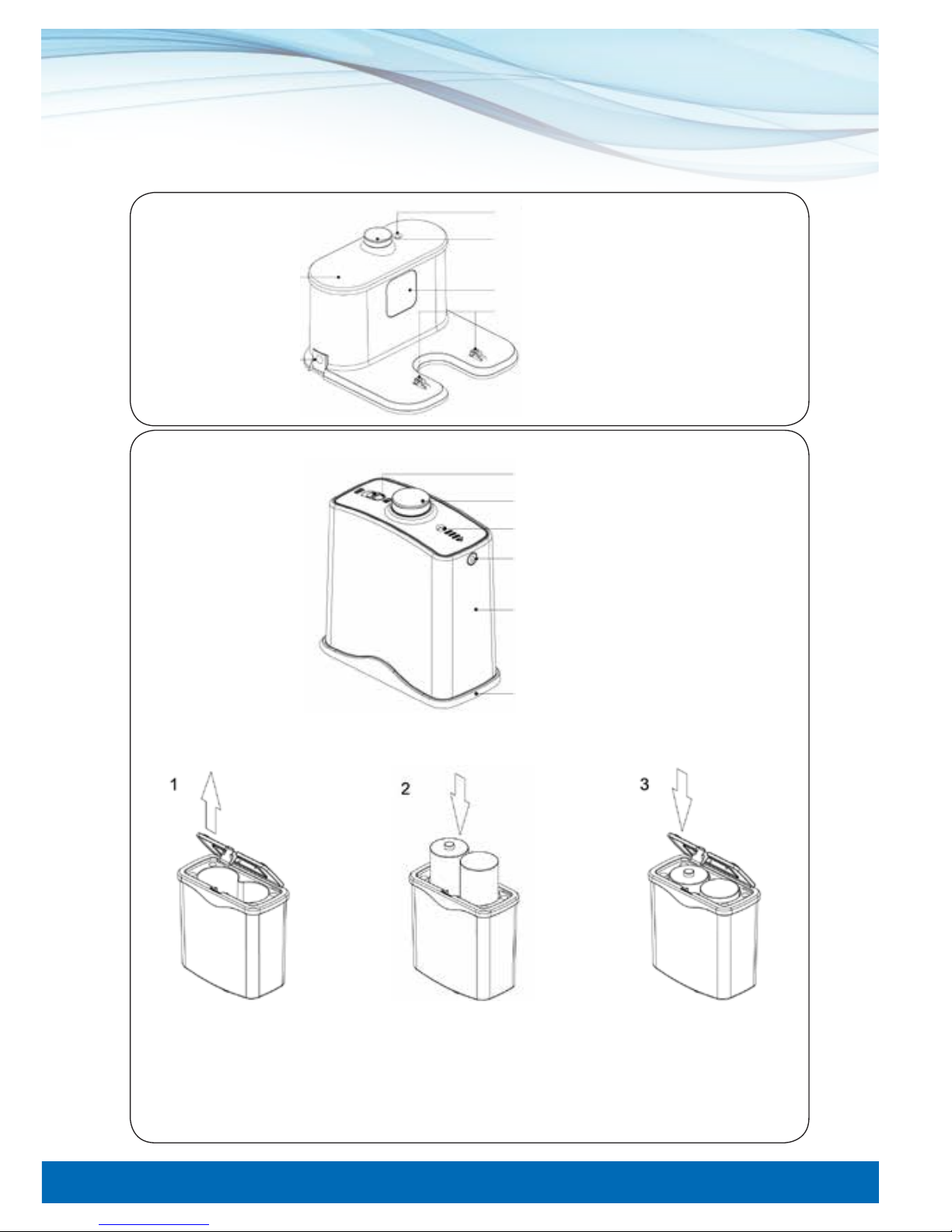

LADDSTATION OCH RUMSAVGRÄNSARE
IR-sändarfönster
Stötfångare
Laddningskontakter
Övre kåpa
Uttag för
nätadapter
Kontrollampa
IR-sändarfönster
Fönster för spärrstråle
Kontrollampa
Sidokåpa
Bottenplatta
Strömbrytare
Gäller Canvac QClean R250
INSTALLATION AV BATTERIER I RUMSAVGRÄNSAREN
Obs! Om enheten inte används under en längre tid – ta ur batterierna!
1. Lyft av locket på rums-
avgränsaren.
3. För in lockets klackar
i motsvarande urtag och
pressa ner locket tills det går
i lås med ett klick.
2. Sätt i två R20/D-batterier
i rumsavgränsaren.

8
C. Ladda på något av följande sätt:
a. Koppla laddkabeln till robotens ladduttag och anslut laddaren till nätuttaget.
b. Tryck på HOME-knappen på fjärrkontrollen, så uppsöker roboten
automatiskt laddstationen.
Fig a Fig b
Obs! Under laddning skiftar CLEAN-knappen i rött. Vid full laddning piper
robotdammsugaren 5 gånger och CLEAN-knappen lyser blått.
För optimal batterilivslängd:
A. Ladda i 12timmar innan du använder roboten första gången.
B. Ladda så snart roboten indikerar laddningsbehov.
C. Om roboten inte ska användas under en längre tid: Ladda batteriet fullt,
stäng av strömbrytaren och förvara roboten på en torr och sval plats.
KOM-IGÅNG
Batteriladdning

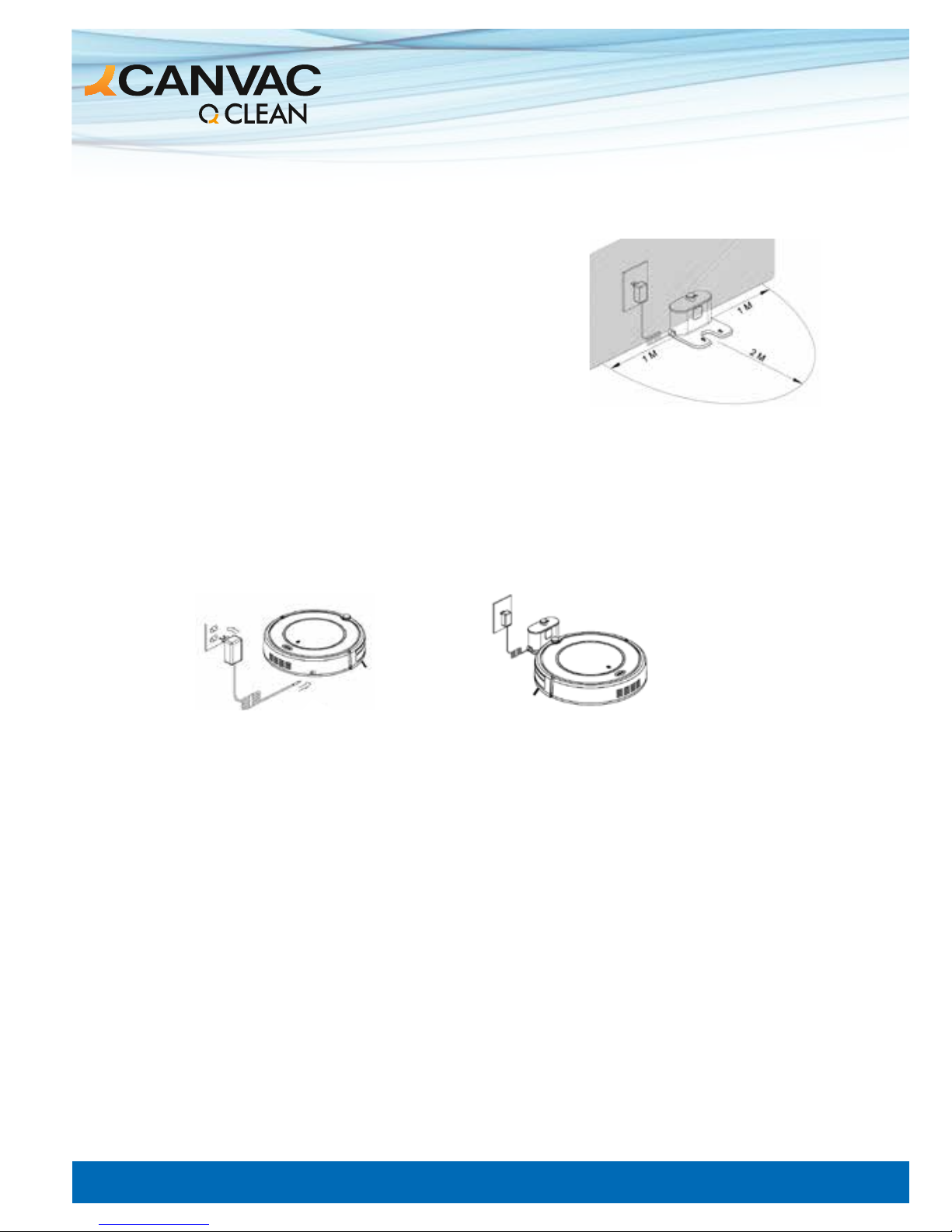

A. Laddstationens placering
Placera laddstationen mot en vägg och se till att det inte
finns några hinder inom 1meter åt vardera sidan och
ca 2 meter framför laddstationen.
B. Slå på strömbrytaren på robotdammsugarens undersida
Displayen kommer då att börja lysa blått, vilket indikerar att roboten är
i standbyläge.
ANVÄNDNING AV PRODUKTEN
Starta robotdammsugaren
1. Slå på strömbrytaren på maskinens undersida. CLEAN-knappen lyser blått.
2. Tryck på CLEAN-knappen på maskinen eller ON/OFF-knappen på fjärrkontrollen så börjar
robotdammsugaren städa. Roboten piper tre gånger och CLEAN-knappen skiftar i blått.
Obs! Om roboten är i viloläge: Tryck två gånger på CLEAN-knappen för att först väcka roboten
och sedan starta städningen.
OBS!

8
9

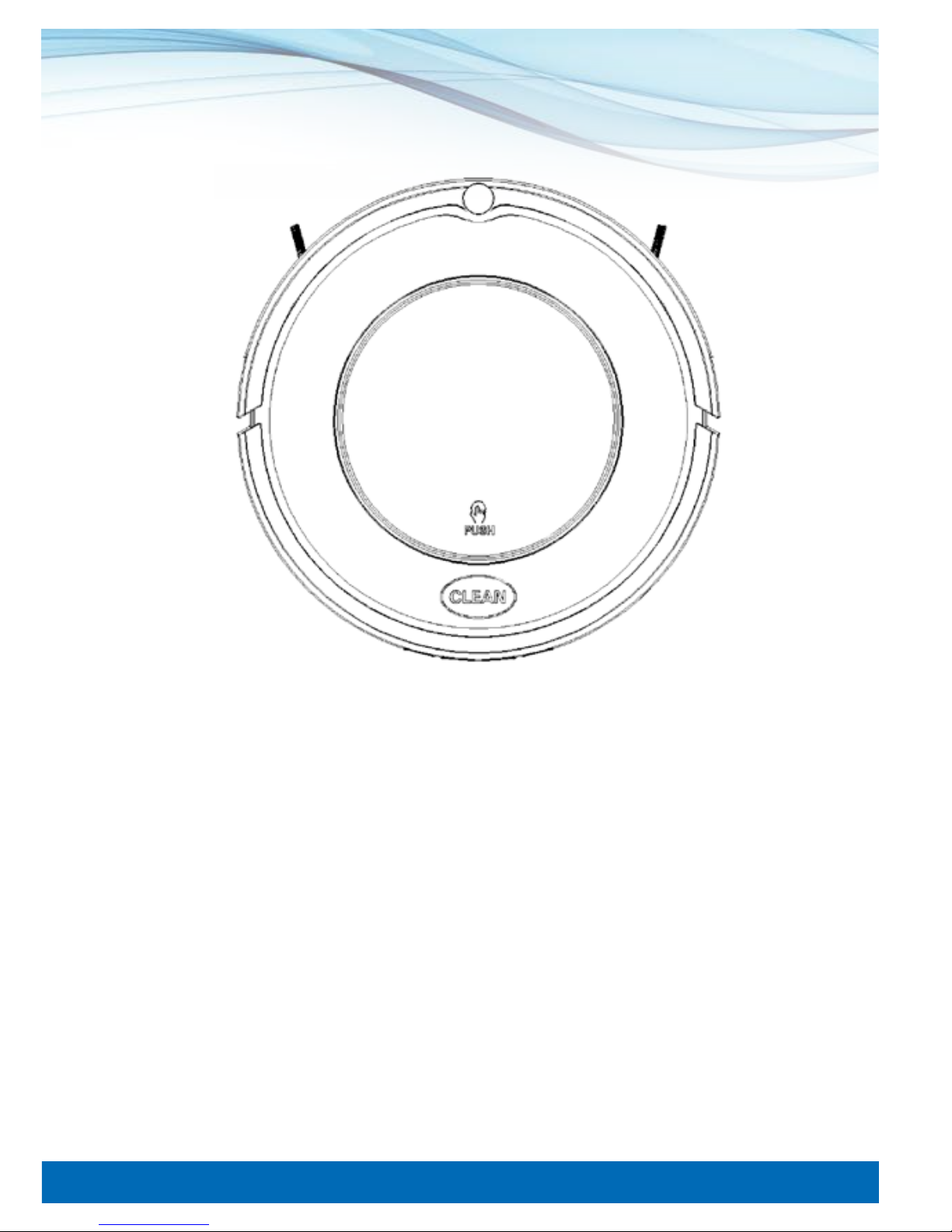

CLEAN-KNAPPENS SIGNALER
A. Slå på roboten med strömbrytaren undertill. CLEAN-knappen tänds i blått.
B. Tryck på CLEAN-knappen. Robotdammsugaren piper tre gånger medan knappen blinkar.
Knappen övergår till fast blått sken och robotdammsugaren börjar städa.
C. Om något fel uppstått indikeras detta via blinkningar i CLEAN-knappen (se felsökningsavsnittet).
D. CLEAN-knappen blinkar rött när robotdammsugaren behöver laddas.
E. Under laddning (i laddstationen eller via laddadapter) skiftar CLEAN-knappen i rött. Vid full
laddning piper roboten 5 gånger och CLEAN-knappen övergår till blått sken.
F. När roboten programmerats för schemalagd städning lyser CLEAN-knappen rosa i
två sekunder. Tryck på PLAN på fjärrkontrollen för att kontrollera att roboten är programmerad.
om så är fallet byter CLEAN-knappen färg till rosa i två sekunder, om inte sker ingen
färgförändring.

10

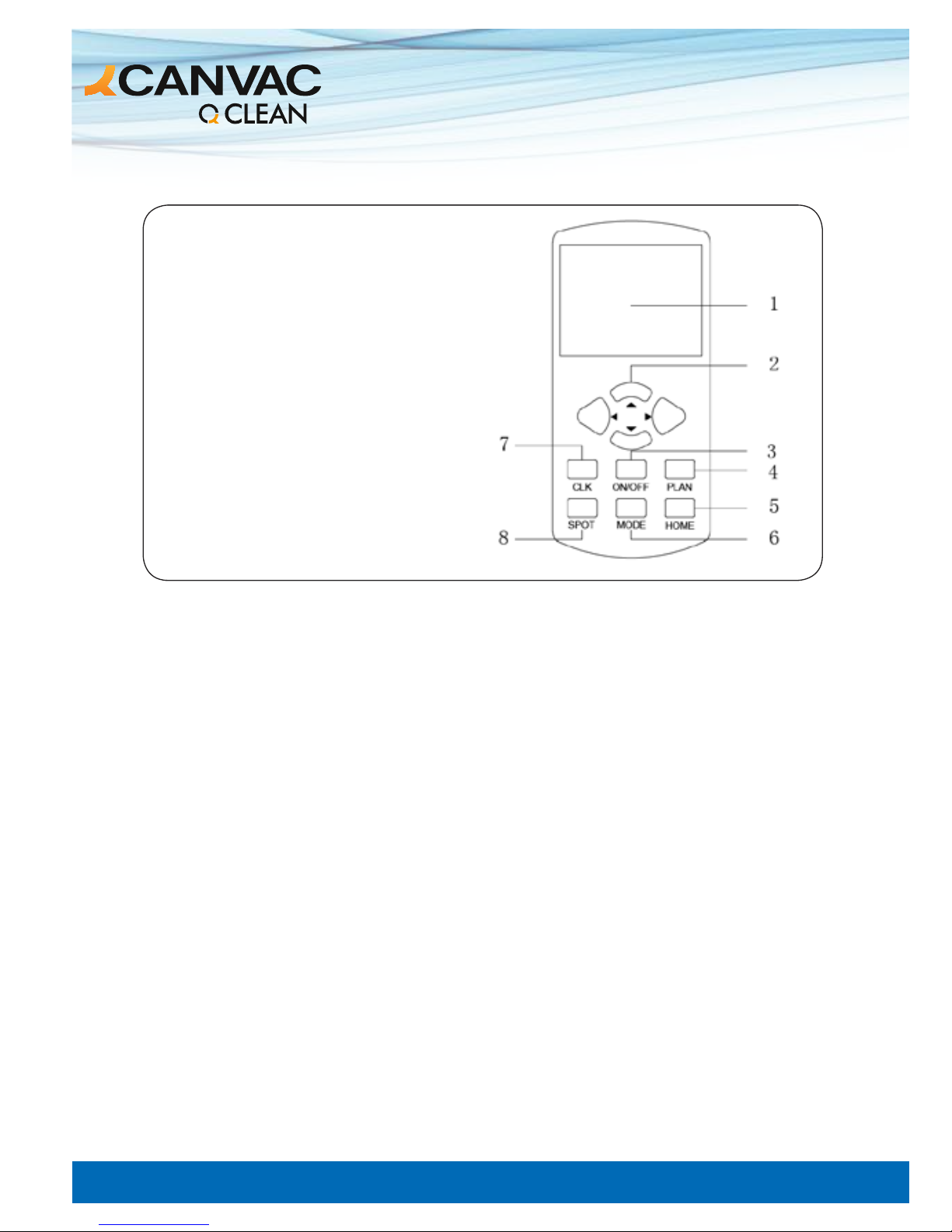

FJÄRRKONTROLL
1.
2.
3.
4.
5.
6.
7.
8.
LCD-display
Riktningsknappar
ON/OFF Ström av/på
PLAN Timer
HOME Autoladdningsknapp
MODE Val av städfunktion
CLK Klockinställning
SPOT Intensivstädning
Använd fjärrkontrollen precis som du gör med din TV – slå på roboten och peka mot roboten
med fjärrkontrollen för att styra den.
CLK Klockinställning (7)
Så här ställer du in fjärrkontrollens klocka: tryck på CLK-knappen och stega dig fram med
riktningsknapparna för att ställa in rätt tid. Tryck på CLK-knappen en gång till, så sparas den
inställda tiden.
ON/OFF (3)
För att väcka dammsugaren: Tryck på ON/OFF två gånger.
För att starta dammsugning: Tryck en gång till på ON/OFF.
Viloläge: Detta sker automatiskt efter ca 10 sekunders overksamhet.
SPOT Punktstädning (8)
För intensivstädning på stället, tryck på SPOT.

10
11
Fjärrkontrollen drivs av två batterier av typ AAA.
Obs! Kontrollera först att robotdammsugaren är påslagen med strömbrytaren på dess undersida.
Rikta fjärrkontrollen mot robotdammsugaren och styr den med knapparna. Om du använder
fjärrkontrollen nära laddstationen kan det hända att den inte uppfattar signaler från robotdamm-
sugaren och därför inte fungerar korrekt.
MODE Val av städfunktion (6)
För val av städprogram, tryck på MODE under drift en eller flera gånger tills det program du
önskar visas i displayen. 1: Städning i spiralmönster, 2: automatisk städning, 3: kantstädning,
4: städning i S-mönster.
PLAN Timer (4)
Programmering: Tryck på PLAN och följ instruktionerna i programmeringsavsnittet (sid 13).
Genom att hålla PLAN intryckt kan du se inställt program i displayen.
HOME Autoladdningsknapp (5)
Automatisk laddning: Tryck på HOME, så uppsöker robotdammsugaren laddstationen automa-
tiskt. Tryck en gång till på HOME eller ON/OFF, så stannar roboten där.
Riktningsknappar (2)
Byte av städriktning: Du kan styra robotens städmönster under drift genom att trycka på riktnings-
knapparna.
Display (1)
Visar dina aktuella inställningar.

12
START/STANDBY/VILOLÄGE
Start
1. Slå på strömbrytaren på maskinens undersida. CLEAN-knappen lyser blått.
2. Tryck på CLEAN-knappen på maskinen eller ON/OFF-knappen på fjärrkontrollen så börjar
robotdammsugaren städa. Roboten piper tre gånger och CLEAN-knappen skiftar i blått.
Obs! Om roboten är i viloläge: Tryck två gånger på CLEAN-knappen för att först väcka roboten
och sedan starta städningen.
Standby
Tryck på CLEAN på maskinens ovansida eller ON/OFF på fjärrkontrollen för att tillfälligt
stoppa städningen.
Viloläge
Roboten övergår automatiskt i viloläge och CLEAN-knappen slocknar om inget kommando
ges på 30sekunder. Du kan även manuellt ställa maskinen i viloläge genom att hålla på
CLEAN-knappen i två sekunder (eller hålla ON/OFF-knappen på fjärrkontrollen intryckt
i två sekunder).
Obs! Om roboten inte ska användas under en längre tid ska den stängas av med strömbrytaren
på undersidan.

12
13
PROGRAMMERING AV STÄDTID
Du kan programmera din robotsdammsugare att städa vid en bestämd tidpunkt varje dag.
När du programmerar städtid via fjärrkontrollen ställer du in en fördröjning i förhållande till
robotdammsugarens klockinställning, dvs inte den exakta tidpunkten.
Exempel: Fjärrkontrollen visar 09:00, du vill att roboten ska börja städa kl 10:30 varje dag.
Då ställer du via fjärrkontrollen in 1:30.
Obs!
A. Roboten städar dagligen vid den inprogrammerade tiden så länge strömbrytaren på under
sidan inte stängs av.
B. Programmering av städtid kan inte göras medan robotens batterier laddas.
Så här programmerar du robotdammsugaren med fjärrkontrollen:
A. Se först till att robotdammsugaren är i standbyläge och kan ta emot programmeringen,
genom att trycka på CLEAN på maskinen eller ON/OFF på fjärrkontrollen.
B. Håll PLAN-knappen intryckt tills displayen blinkar 00:00.
C. Använd riktningsknapparna UPP respektive NED för att ställa in tiden.
D. Använd riktningsknapparna VÄNSTER respektive HÖGER för att skifta mellan
timma och minut.
E. När rätt tid visas, tryck på ON/OFF för att spara programmeringen. Roboten piper en
gång för att bekräfta och CLEAN-knappen lyser rosa under två sekunder.
F. Nollställ programmeringen genom att trycka på ON/OFF igen. Roboten piper två
gånger och CLEAN-knappen lyser blått.
G. Håll PLAN-knappen intryckt tills displayen går ur programmeringsläget.
H. Genom att trycka på PLAN-knappen kan du kontrollera om roboten redan är
programmerad. Om så är fallet lyser robotens CLEAN-knapp rosa i två sekunder, om så
inte är fallet piper roboten en gång men CLEAN-knappen skiftar inte färg.

14

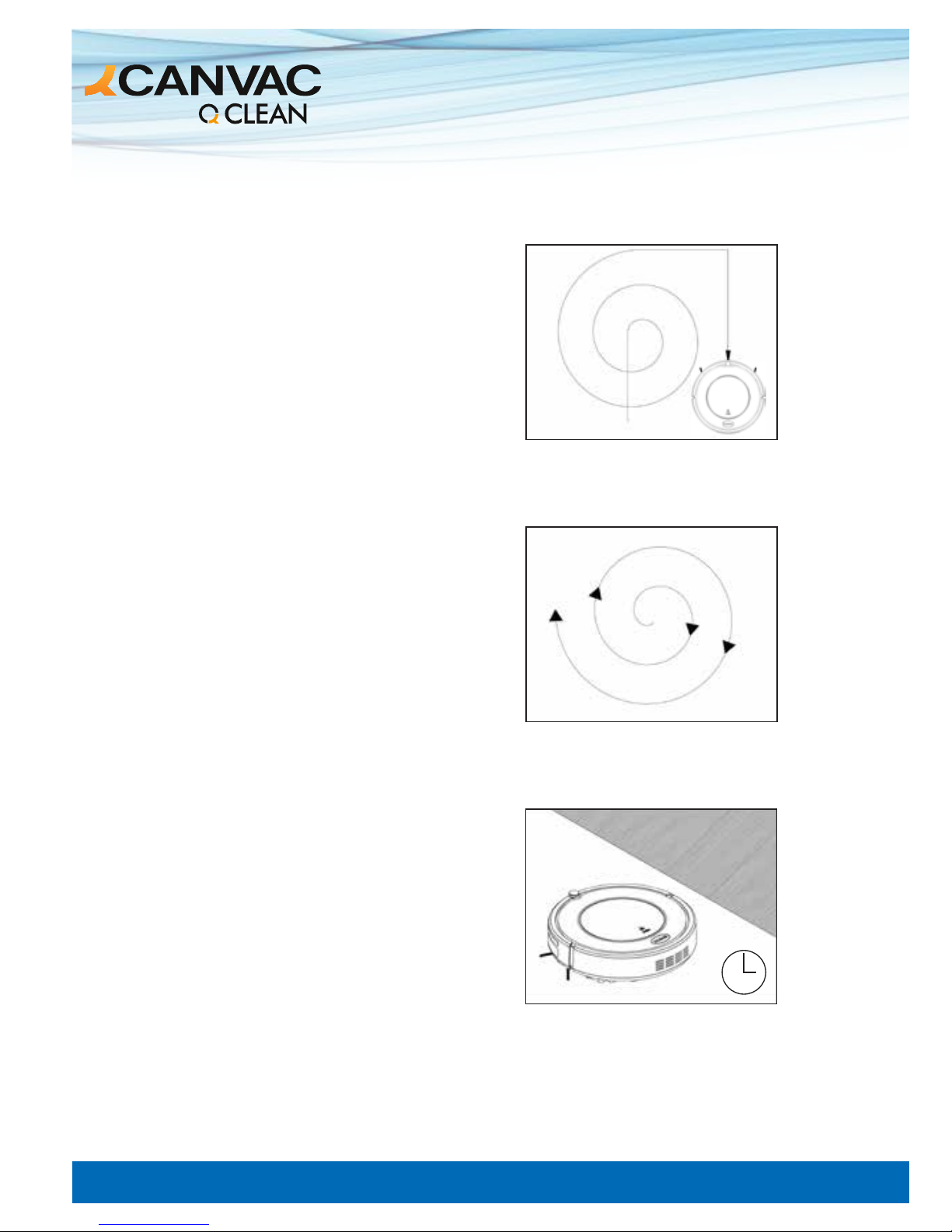

Tidsinställd städning
När städningen är programmerad vid en
viss tid kommer robotdammsugaren att
lämna laddstationen och börja städa vid
programmerad tidpunkt.
Automatisk städning
I detta läge städar robotdammsugaren
rummet automatiskt och anpassar sitt städ-
mönster till omgivningarna. Detta läge är i
de flesta fall det enda du behöver använda.
Tryck på ON/OFF på fjärrkontrollen eller
CLEAN på maskinens ovansida för att starta
automatisk städning.
Punktstädning
Robotdammsugaren aktiverar själv intensiv-
städningsläget om den upptäcker en extra
nedsmutsad yta, men du kan även aktivera
det själv för att städa en sådan yta genom
att trycka på SPOT-knappen.
STÄDPROGRAM

14
15
Städning i S-mönster
(Kan endast aktiveras
via fjärrkontrollen)
När robotdammsugaren är i arbetsläge,
tryck på MODE för att välja läge4 för
städning i S-mönster.
Kantstädning
(Kan endast aktiveras
via fjärrkontrollen)
När robotdammsugaren är i arbetsläge,
tryck på MODE för att välja läge3 för
kantstädning. Robotdammsugaren följer
då i första hand kanter i rummet.
Användning av rumsavgränsare
Rumsavgränsaren används för att hindra
robotdammsugaren att gå utanför det
eller de rum du vill att den ska arbeta i.
Den sänder ut en infraröd stråle som når
ca 3meter. Placera rumsavgränsaren vid
en dörröppning för bästa funktion. Sätt i
batterier, slå på strömbrytaren och placera
rumsavgränsaren på önskad plats. Stäng
av strömmen när den inte används.
Obs! Placera rumsavgränsaren med märkningen vänd mot den
linje du vill hindra robotdammsugaren från att passera.

16
UNDERHÅLL AV PRODUKTEN
RENGÖRING AV SIDOBORSTARNA
A. Kontrollera att borstarna inte är skadade eller att främmande föremål har fastnat i dem.
B. Rengör borstarna med en trasa eller liknande.
C. Har borstarna blivit lätt deformerade – doppa dem i varmt vatten i fem sekunder, så
återtar de sin ursprungliga form.
D. Byt ut borstarna om de är skadade.

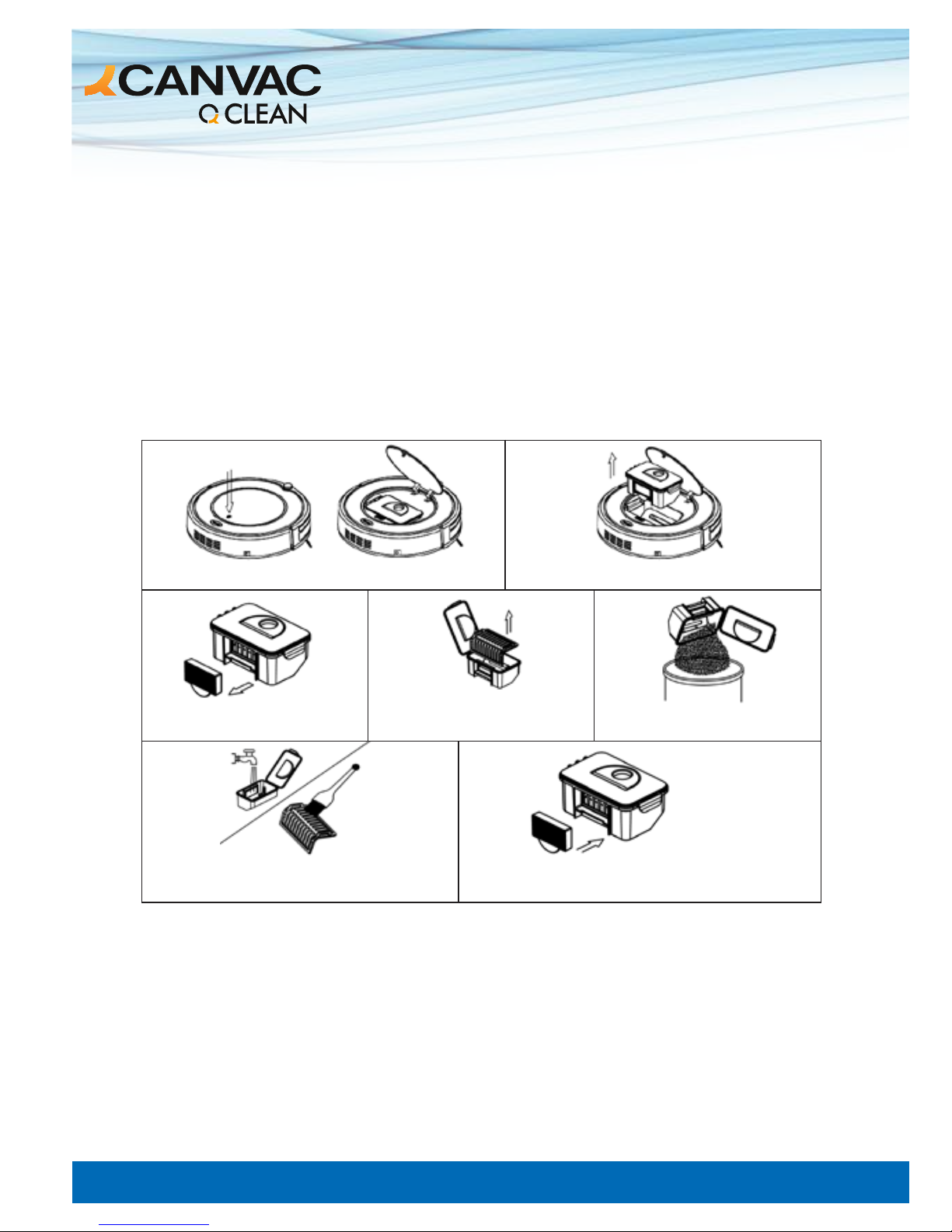

RENGÖRING AV DAMMBEHÅLLARE OCH FILTER
Töm och rengör dammbehållaren enligt nedan vid behov.
Obs!
Kontrollera att inga främmande föremål fastnat i sugöppningen.
HEPA-filtret bör tvättas efter 15-30 dagars användning. Filtrets livslängd är ca 6 månader.
Sätt tillbaka filtren först när de torkat helt. Torka inte filtren i direkt solljus.
Dammbehållare, borstar och filter finns som att få som reservdelar.
1. Tryck på PUSH för att öppna locket.
3. Ta ur HEPA-filtret.
6. Tvätta dammbehållaren och primärfiltret.
Rengör HEPA-filtret med borsten.
4. Öppna dammbehållarens
lock och ta ur primärfiltret. 5. Töm dammbehållaren.
7. Sätt tillbaka primärfiltret i dammbehållaren
när den torkat. Montera därefter HEPA-filtret.
2. Lyft ur dammbehållaren.

16
17

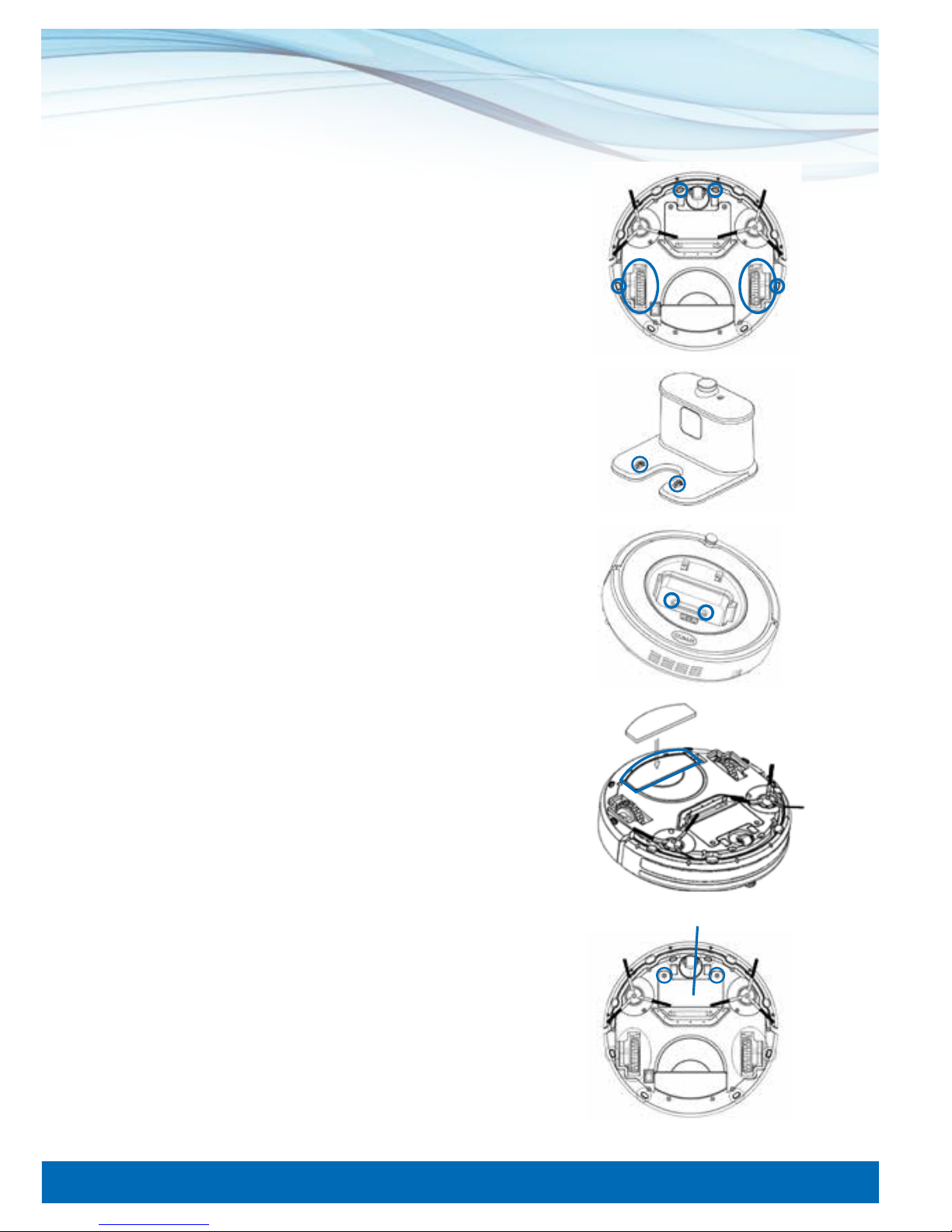

RENGÖRING AV HJUL OCH SENSORER (1)
Torka av alla sensorer och hjul med en mjuk torr trasa
eller liknande.
RENGÖRING AV LADDSTATIONENS POLER (2)
Avlägsna laddstationens nätadapter innan rengöring.
Torka av polerna med en mjuk torr trasa eller liknande.
RENGÖRING AV SUGÖPPNINGEN
OCH DAMMSENSORN (3)
Torka av ytorna med en mjuk torr trasa eller liknande.
MOPPTILLSATS (4)
(Gäller Canvac Q Clean R250)
Fäst den självhäftande mopptillsatsen på robotdamm-
sugarens undersida som visas i figuren. När den blivit
smutsig kan den enkelt bytas ut (finns hos din Canvac-
återförsäljare).
Obs! Akta sensorerna för fukt och lösningsmedel
– våttorka inte!
BYTE AV BATTERI (5)
a. Säkerställ att robotdammsugaren inte är ansluten
till laddaren.
b. Stäng av robotdammsugarens strömbrytare.
c. Lossa skruvarna (2st) på batteriluckan (se figur).
d. Lyft ur batteriet och lossa kontakten.
1.
2.
3.
4.
5.
Batterilucka
5. Töm dammbehållaren.

18
FELSÖKNING
Problem Felkälla Lösning
1
Roboten slutar städa men
CLEAN-knappen lyser blått
Roboten har lyfts upp Ställ tillbaka roboten på
golvet och starta om
2 CLEAN-knappen lyser blå
när strömmen är påslagen
Sensorfel Rengör sensorer
3 Roboten byter inte riktning
när den stöter på ett hinder
Fel på stötfångarsensor Avlägsna eventuella främ-
mande föremål som kan
ha fastnat i stötfångaren
4 Roboten piper och indikatorn
blinkar rött under laddning
Strömbrytaren ej på-
slagen
Slå på strömbrytaren
5 Indikatorlampan lyser med
fast rött sken
Full dammbehållare eller
blockerad sugöppning
Rengör sugöppningen
och/eller töm dammbehål-
laren
6 Indikatorn blinkar rött Låg laddningsnivå Ladda batteriet fullt
7 Roboten slutar plötsligt städa
och indikatorn blinkar blått
Överbelastning på hjul
eller sidoborstar, stöt-
fångarsensor fastnat
Avlägsna ev föremål som
fastnat runt hjul eller bor-
star, kontrollera stötfånga-
rens funktion, omstarta
sedan roboten.
Om åtgärder enligt ovan inte hjälper:
A. Starta om robotdammsugaren genom att slå av och på strömbrytaren.
B. Om detta inte hjälper, kontakta serviceverkstad.
Solljus
Produkten använder sig av IR-sensorer för att navigera under dammsugningen. Dessa
sensorer kan störas av infallande solljus, vilket kan försvåra robotdammsugarens navigering.
Begränsa därför om möjligt solljuset i rummet.

18
19
CANVAC QCLEAN R200/R250
Diameter 300mm
Höjd 80mm
Vikt 3,0kg
Matningsspänning 14,4V
Batteridata NiMH 1500mAh
Dammbehållarens volym 0,4l
Laddningssätt Automatisk laddning/Manuell laddning
Driftläge Auto, Punkt, Kant, S-städ, Timer
Laddningstid Ca 200-300min
Funktionstid 90min vid max effekt
Knapptyp på huvudenhet Pekfunktionen (LED-display)
TEKNISK INFORMATION
