Carimali QTIME 0-QTM5101 User manual

Foglio istruzioni
Instruction booklet
QTIME
0-QTM5101
0-QTM5102
0-QTM5103
0-QTM5104
0-QTM5105
OCUBE
0-OCB5101
0-OCB5102
0-OCB5103
0-OCB5104
0-OCB5105
DISIDE
0-DSD5101
0-DSD5102
0-DSD5103
0-DSD5104
0-DSD5105
ILQUADRO
21820
21830
21840
21850
21860
ILTONDO
21829
21839
21849
21859
21869
SCULL
0-SCL5101
0-SCL5102
0-SCL5103
0-SCL5104
0-SCL5105

2
100
80
98
283
88.1
+10-10
38
+10-10
42
42
3
19
35.5
242
277
100
24
G1/2"
Inn COLD 73 126
38
G1/2"
Inn HOT
80
366
100
3
36
19
38
+10-10
42 42 42
88
+10-10
G1/2"
Inn HOT
G1/2"
Inn COLD
242
100
24
360
126
38
98
73
100
0-QTM5102
0-QTM5101
0-QTM5105
0-QTM5104
0-QTM5103
Dimensioni - Dimensions

3
80
281
88
+10-10
42
+10-10
42 42
319
35.5
207
277
100
23
G1/2"
Inn COLD
74 130
38
G1/2"
Inn HOT
100 98
80
380
100
3
36
19
42
+10-10
42
42
42
88
+10-10
G1/2"
Inn HOT G1/2"
Inn COLD
207
100
23
360
130
38
98
74
100
0-DSD5102
0-DSD5101
0-OCB5102
0-DSD5105
0-DSD5104
0-DSD5103
0-OCB5101
0-OCB5105
0-OCB5104
0-OCB5103
Dimensioni - Dimensions

4
A
B
C
D
E
F
G
H
12345678910
1234 78910
A
B
C
D
E
F
G
H
Questo disegno e' di proprieta' CALFLEX s.r.l che, a norma di legge, si riserva tutti i diritti. This drawing is property of CALFLEX s.r.l. All right reserved.
3.2
[.0]
28891 Nonio (VB) Italy Fax [phone] TERMOST. INCASSO ORIZZ. 2 VIE QUADRO C/SUPP. DOCCIA 0 21820
Via Zona Industriale , 5bis Tel. [phone]
e-mail: [email protected] DESCRIZIONE REVISIONE ARTICOLO
DISEGNATORE M.N. A.M. 1:3 P15-17 A3
DATA 15/02/2021 CONTROLLATO PESO (g) SCALA COD. PROG. FORM
NOTE - MATERIALE VARI FINITURA -
MODIFICHE
DATA REV. POS. DESCRIZIONE MODIFICA media 0.1 0.1 0.2 0.3
- - - -
CLASSE DI
TOLLERANZA a 3 a 6 a 30 a 120
- - - - da 0.5 da 3 da 6 da 30
- - - - TOLLERANZE GENERALI: UNI EN 22768/2 - mK
311
80
100
277 130
180
G1/2"
Inn HOT
G1/2"
Inn COLD
100 100
88
+10-10
41.5
+10-10
42
42
32
19
38
A
B
C
D
E
F
G
H
12345678910
1234 78910
A
B
C
D
E
F
G
H
Questo disegno e' di proprieta' CALFLEX s.r.l che, a norma di legge, si riserva tutti i diritti. This drawing is property of CALFLEX s.r.l. All right reserved.
3.2
[.0]
28891 Nonio (VB) Italy Fax [phone]
TERMOST. INCASSO ORIZZ. 4 VIE QUADRO C/SUPP. DOCCIA
Stato
In fase di elaborazione 21840
Via Zona Industriale , 5bis Tel. [phone]
e-mail: [email protected]
Descrizione Rev.
1
Articolo
Disegnatore
M.A.
M.A.
1:3 P15-17 A3
Data
15/07/2020
Controllato Peso (g) Scala Cod. Prog. Form
Note
-
Materiale
VARI
Finitura
-
MODIFICHE
Data Rev. Autore Descrizione Modifica Media 0.1 0.1 0.2 0.3
- - - -
CLASSE DI
TOLLERANZA a 3
a 6 a 30 a 120
- - - - da 0.5
da 3 da 6 da 30
- - - - TOLLERANZE GENERALI: UNI EN 22768/2 - mK
394
80
180
100
130
38
360
G1/2"
Inn HOT
G1/2"
Inn COLD
100 100 100
88
+10-10
41.7
+10-10
42 42
42
32
19
Dimensioni - Dimensions - Dimensioni (FRA) - Dimensioni (RUS)
21830
21820
21860
21850
21840

5
A
B
C
D
E
F
G
H
12345678910
1234 78910
A
B
C
D
E
F
G
H
Questo disegno e' di proprieta' CALFLEX s.r.l che, a norma di legge, si riserva tutti i diritti. This drawing is property of CALFLEX s.r.l. All right reserved.
3.2
[.0]
28891 Nonio (VB) Italy Fax [phone]
TERMOST. INCASSO ORIZZ. 2 VIE TONDO C/SUPP. DOCCIA 0 21829_A
Via Zona Industriale , 5bis Tel. [phone]
e-mail: [email protected]
DESCRIZIONE REVISIONE ARTICOLO
DISEGNATORE
M.N. A.M. 1:3 P15-17 A3
DATA
15/02/2021
CONTROLLATO PESO (g) SCALA COD. PROG. FORM
NOTE
-
MATERIALE
VARI
FINITURA
-
MODIFICHE
DATA REV. POS. DESCRIZIONE MODIFICA media 0.1 0.1 0.2 0.3
- - - -
CLASSE DI
TOLLERANZA a 3 a 6 a 30 a 120
- - - -
da 0.5 da 3 da 6 da 30
- - - -
TOLLERANZE GENERALI: UNI EN 22768/2 - mK
311
80
100
277
120
38
183
G1/2"
Inn HOT
G1/2"
Inn COLD
100 100
88
+10-10
38
+10-10
42 42
32
19
A
B
C
D
E
F
G
H
12345678910
1234 78910
A
B
C
D
E
F
G
H
Questo disegno e' di proprieta' CALFLEX s.r.l che, a norma di legge, si riserva tutti i diritti. This drawing is property of CALFLEX s.r.l. All right reserved.
3.2
[.0]
28891 Nonio (VB) Italy Fax [phone]
TERMOST. INCASSO ORIZZ. 4 VIE TONDO C/SUPP. DOCCIA 0 21849_A
Via Zona Industriale , 5bis Tel. [phone]
e-mail: [email protected]
DESCRIZIONE REVISIONE ARTICOLO
DISEGNATORE
M.A. M.A. 1:3 P15-17 A3
DATA
15/02/2021
CONTROLLATO PESO (g) SCALA COD. PROG. FORM
NOTE
-
MATERIALE
VARI
FINITURA
-
MODIFICHE
DATA REV. POS. DESCRIZIONE MODIFICA media 0.1 0.1 0.2 0.3
- - - -
CLASSE DI
TOLLERANZA a 3 a 6 a 30 a 120
- - - -
da 0.5 da 3 da 6 da 30
- - - -
TOLLERANZE GENERALI: UNI EN 22768/2 - mK
80
394
183
100
126
360
G1/2"
Inn HOT
G1/2"
Inn COLD
100 100 100
38
42
42
42
88
+10-10
38
+10-10
32
19
Dimensioni - Dimensions - Dimensioni (FRA) - Dimensioni (RUS)
21839
21829
21869
21859
21849

6
311
100 100
G1/2"
Inn COLD
G1/2"
Inn HOT
100
38
138
23
277
89
+10-10
49
+10-10
19
32
48
48
A
B
C
D
E
F
G
H
12345678910
1234 78910
A
B
C
D
E
F
G
H
Questo disegno e' di proprieta' CALFLEX s.r.l che, a norma di legge, si riserva tutti i diritti. This drawing is property of CALFLEX s.r.l. All right reserved.
0
28891 Nonio (VB) Italy Fax [phone]
TERMOSTATICO INCASSO SCULL 4 VIE MAN. LEGNO + DOCCIA
0-SCL5103-CR
Via Zona Industriale , 5bis Tel. [phone]
e-mail: [email protected]
DESCRIZIONE REVISIONE ARTICOLO
DISEGNATORE
Licheri R. Nicolini G. 0 8:25 P18-04 A3
DATA
12/06/2020
CONTROLLATO PESO (g) SCALA COD. PROG. FORM
394
100 100
29
G1/2"
Inn COLD
G1/2"
Inn HOT
100
38
138
23
360
89
+10-10
49
+10-10
19
32
100
80
48
48
48
Dimensioni - Dimensions - Dimensioni (FRA) - Dimensioni (RUS)
0-SCL5101
0-SCL5101
0-SCL5101
0-SCL5101
0-SCL5101

7

8
INFORMAZIONI PRELIMINARI
I miscelatori di CARIMALI sono idonei al funzionamento con acqua calda fornita da accumulatori
in pressione.
Per il funzionamento con scalda acqua istantanei elettrici o a gas verificare che questi abbiano
una potenza non inferiore a 18 KW o 250 Kcal/min; per il tipo a gas è consigliato l’utilizzo di
apparecchi con regolazione automatica della fiamma in funzione del volume di acqua prelevato.
ATTENZIONE: con i miscelatori non si possono utilizzare accumulatori di acqua calda senza
pressione.
ATTENZIONE: prima di procedere con l’installazione:
– eseguire lo spurgo dell’impianto;
– verificare il bilanciamento delle pressioni tra acqua calda e fredda;
– verificare che portata e pressione effettive nei punti di uscita dell’acqua siano sufficienti per
il funzionamento del prodotto.
ATTENZIONE: in caso di presenza di impurità nell’acqua si raccomanda di dotare l’impianto di
filtri.
ATTENZIONE: in caso di pressione dell’acqua superiore ai 6 bar si consiglia l’installazione di
riduttori di pressione
ATTENZIONE: in caso di pericolo di gelo svuotare l’impianto domestico e smontare le valvole di
non ritorno (vedere paragrafo “USO E MANUTENZIONE: Smontaggio valvole di non ritorno”) per
consentire il completo svuotamento del miscelatore.
DATI TECNICI
– Pressione dinamica minima………………………………………..1 bar
– Pressione max di esercizio (statica)....……………………………5 bar
– Pressione di esercizio raccomandata (statica)………………..…2-5 bar
– Temperatura acqua calda massima……………………………….65°C
– Temperatura acqua calda minima………………………………...+5°C della temperatura dell’acqua
miscelata richiesta
– Ingresso acqua calda……………………………………………….G1/2” a sinistra
– Ingresso acqua fredda…………………………………………...…G1/2” a destra

9
PREVIOUS INFORMATION
Mixers of CARIMALI are suitable to operate with hot water supplied by accumulators in pressure.
For use with instantaneous electric or gas water heaters make sure they have a minimum
output of 18 kW or 250 Kcal / min.;
for the gas type it is recommended the use of devices with automatic adjustment of the flame
according to the volume of the taken water.
WARNING: mixers cannot be used with hot water storage without pressure.
WARNING: before installation and setting to work
– flush the water supply;
– check the balance of pressures between hot and cold water;
– check that the effective flow rate and pressure at water outlets are sufficient to the product
functioning.
WARNING: in case of impurities in the water, filters should be installed on the general plumbing
system.
WARNING: In case of water pressure higher than 6 bar, we recommend installing pressure
reducers.
WARNING: in case of danger of frost drain the home system and remove the non-return valves
(see section “USE AND MAINTENANCE: Non-return valves disassembly”) to allow the complete
emptying of the mixer.
TECHNICAL DATA:
– Minimum dynamic pressure………………………………………..1 bar
– Maximum working pressure (static)......……………………………5 bar
– Recommended operating pressure (static)……..……………..…2-5 bar
– Maximum hot water temperature….……………………………….65°C
– Minimum hot water temperature ….……………………………...+5°C of the required mixing water
temperature
– Hot water inlet……………………………………………………….G1/2” on the left
– Cold water inlet…………………………………………………...…G1/2” on the right

10
Inserire nella scanalatura sulla parete il gruppo incasso con le protezioni montate, collegare
le mandate delle acque (acqua fredda a destra, acqua calda a sinistra) ed eseguire l’impianto
idraulico.
ATTENZIONE: collegare le utenze seguendo la numerazione dello schema (il tubo “1” deve
essere la mandata dell’acqua dell’utenza indicata dal punto “1” sulla piastra, così per gli altri
numeri).
ATTENZIONE: è possibile utilizzare la piastra posteriore per fissaggio a muro o su
cartongesso.
Insert the built-in group provided with the protections into the hole in the wall, connect it to
the water inlets (cold water on the right, hot water on the left) and perform plumbing.
WARNING: connect the outlets following the sequential numbering of the above scheme (the
tube “1” must be the water inlet of the outlet indicated in point “1” on the plate and so forth).
WARNING: it is possible to use the rear plate to fix the mixer to the wall or to the plasterboard.
Rifinire l’intonaco e applicare il rivestimento.
IMPORTANTE: La profondità di incasso ammissibile è indicata anche
sulle protezioni.
Finish the plaster and put the coating.
IMPORTANT: The allowed built-in depth is also indicated.
Installazione - Installation

11
W5100
(2 vie - 2 Ways)
W5101
(3 vie - 3 Ways)
W5102
(4 vie - 4 Ways)
W5103
(5 vie - 5 Ways)
W5104
(6 vie - 6 Ways)
Installazione - Installation

12

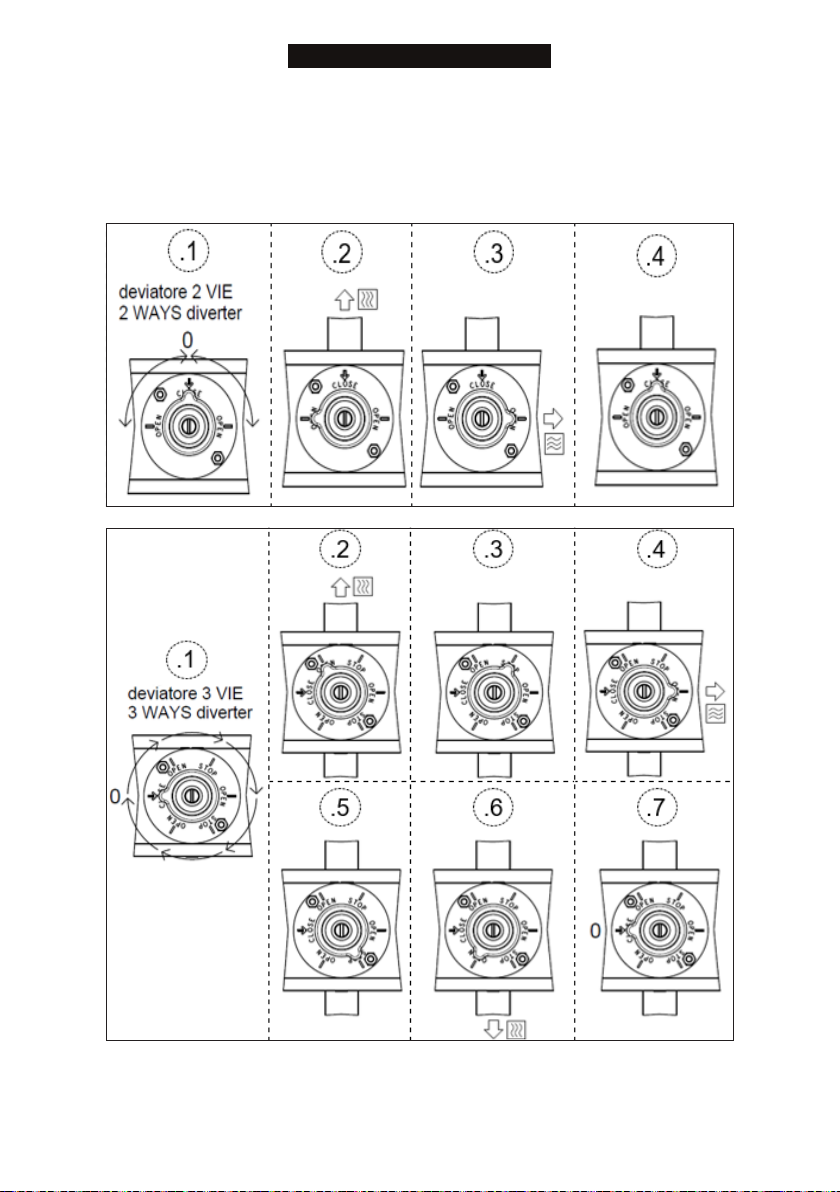

Collaudare l’impianto (pressione massima di prova 16 bar) nel modo indicato di seguito, in base al
tipo di deviatore. Eseguire il collaudo in base alla sequenza numerata indicata.
Test the system (16 bar maximum test pressure) as shown here below according to the diverter
type. Test the system according to the numeric sequence as indicated.
Installazione - Installation

13

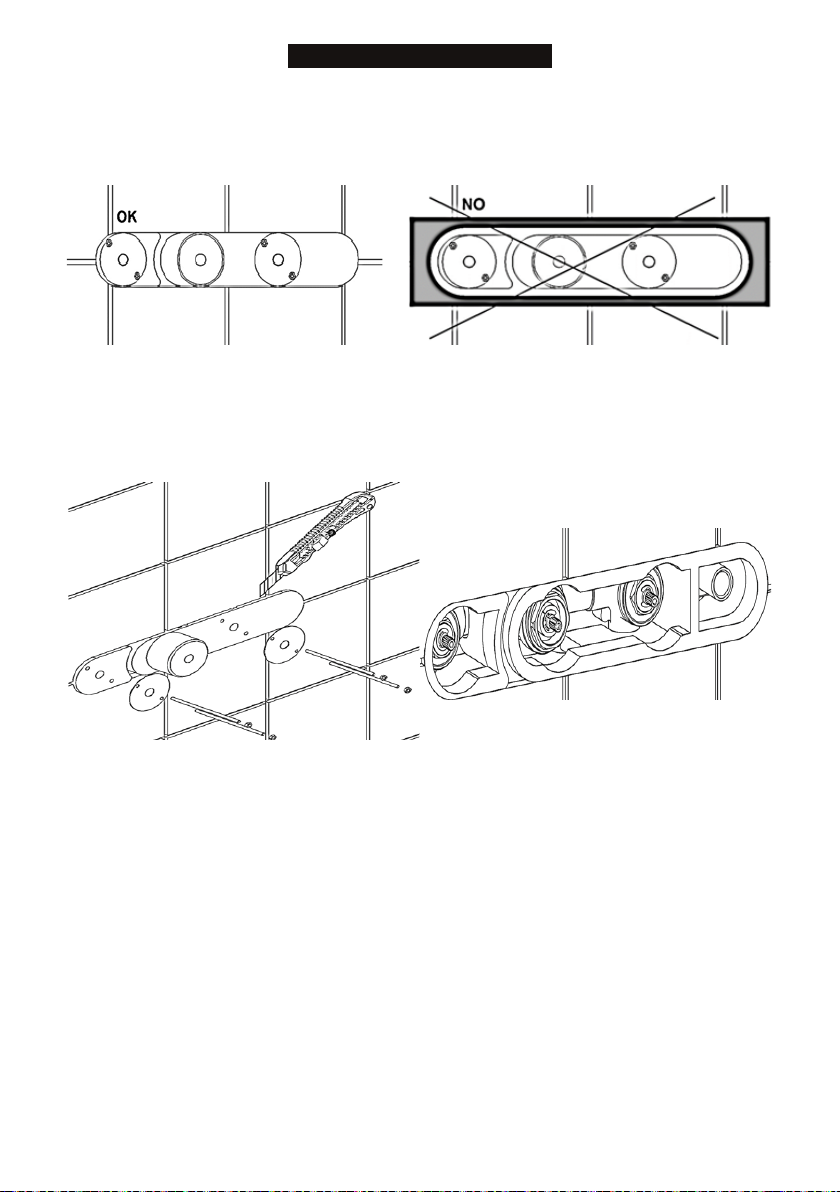

A rivestimento ultimato rimuovere le piastre di fissaggio svitando i dadi con chiave inglese da 7
mm e i tiranti filettati.
When the coating is over, remove the fixing plates by unscrewing the nuts with a 7 mm wrench and
by removing threaded tie rods.
Rifilare la protezione e creare aperture per montaggio manopole e valvole.
Trim the protection and realize openings to install handles and valves.
IMPORTANTE: Il rivestimento deve essere applicato fino a contro la protezione.
IMPORTANT: The coating must be placed up to the protection.
Installazione - Installation

14
Avvitare il raccordo (B) al corpo incasso (A) con chiave a brugola da 6 mm, utilizzando canapa
o similari per realizzare la tenuta idraulica.
ATTENZIONE: verificare che il raccordo (B) abbia la tacca di riferimento a filo con il rivestimento
finito.
Screw the connection (B) to the concealed part (A) with a 6 mm Allen wrench. Use hemp or
similar materials to assure the waterproofing.
WARNING: verify that the connection (B) is at the same level as the finished covering.
A
B
Installazione - Installation

15
Assicurarsi che gli indici (i) presen-
ti sulle cartucce siano allineati.
Make sure that the indices (i) on the
cartridges are aligned.
ATTENZIONE: prima di procedere con l’in-
stallazione verificare che la ghiera di limi-
tazione della temperatura abbia l’indicato-
re (I) rivolto verso l’alto.
WARNING: before proceeding with the in-
stallation, verify that the adjusting tempe-
rature ring has the indicator (l) facing up.
Installazione - Installation

16
Avvitare ed inserire a mano le ghiere (C) e (D). Inserire la piastra (E) aggiungendo del silicone
sul retro in modo da farla aderire alle piastrelle per evitare infiltrazioni di acqua all’ interno del
muro.
Insert and hand-tighten the nuts (C) and (D). Insert the plate (E) by siliconizing the back of it to
make the plate stick and avoid water infiltrations in the wall.
C D E
Prestare attenzione a non pizzicare gli o-ring. Bloccare la piastra (E) serrando il grano (E1) con
chiave a brugola da 2 mm.
Make sure not to pinch the O-rings. Block the plate (E) by tightening the nut (E1) with a 2 mm
Allen wrench.
E1
E
Installazione - Installation

17
Montare le prolunghe (F) e (G) sulle aste delle cartucce e bloccarle tramite le viti (H) e (I) con
chiave a brugola da 2,5 mm. Inserire le manopole (L) e bloccarle serrando i grani (N) con chiave
a brugola da 2,5 mm. Inserire le placchette (O).
Assemble the extensions (F) and (G) on the rods of the cartridges and block them with the
screws (H) and (I) using a 2.5 mm Allen wrench. Insert the handles (L) and block them by tighte-
ning the nuts (N) with a 2.5 mm Allen wrench. Insert the small plates (O).
FGH
I
LN
O
Installazione - Installation

18
0-QTM5101
0-OCB5101
0-DSD5101
Ricambi - Spare parts
POS. CODICE Q.TA'
1 CRT0026 1
2 CRT0035 1
3 FLEX0026 1
1
2
3

19
POS. CODICE Q.TA'
1 CRT0026 1
2CRT0028 1
3 FLEX0026 1
1
2
3
0-QTM5102
0-OCB5102
0-DSD5102
Ricambi - Spare parts

20
POS. CODICE Q.TA'
1 CRT0026 1
2CRT0035 1
3 CRT0035 1
4 FLEX0026 1
1
2
3
4
0-QTM5103
0-OCB5103
0-DSD5103
Ricambi - Spare parts
