Celestron AstroMaster 90 EQ User manual

ENGLISH | 1

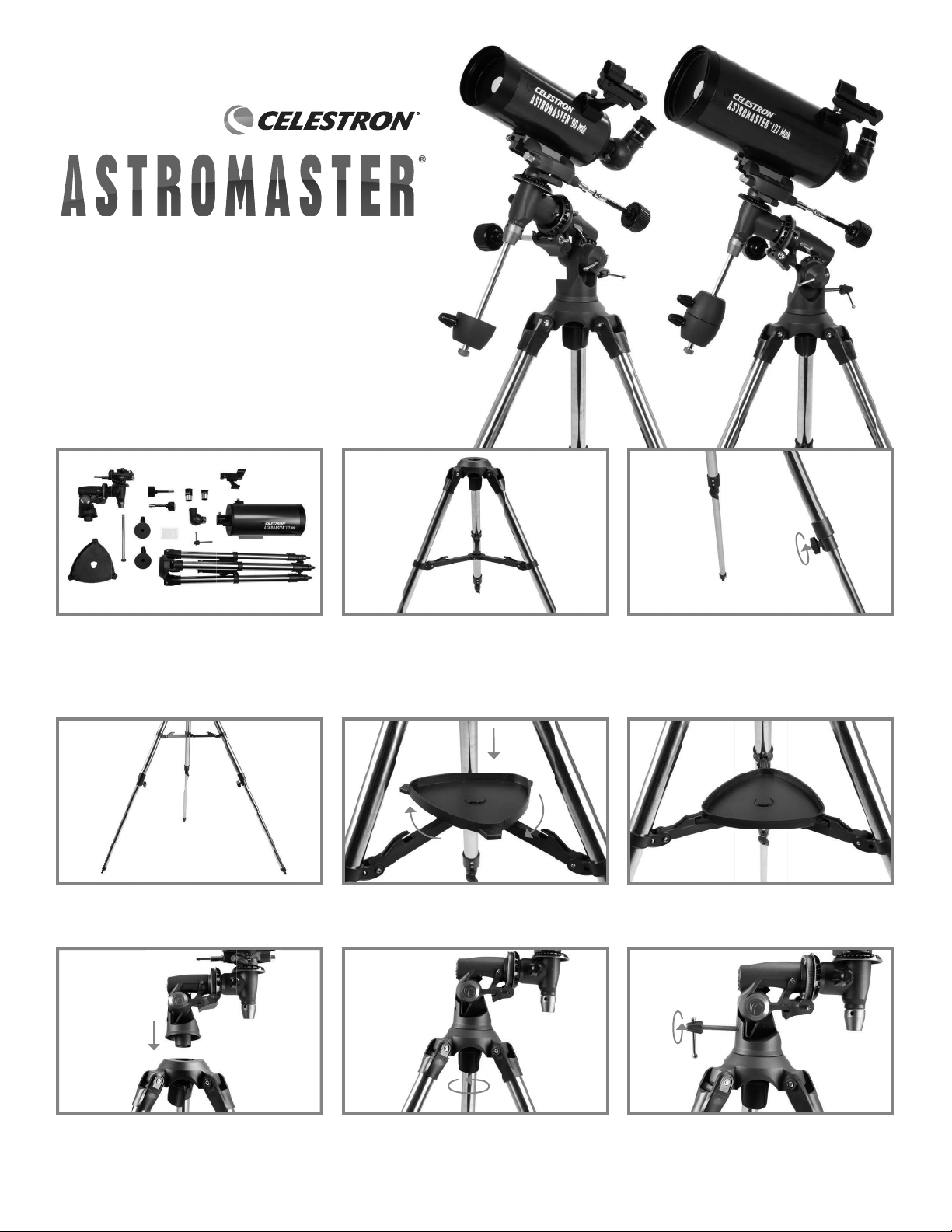

Your AstroMaster 90/127EQ MAK includes: optical tube w/
StarPointer finderscope, tripod with center support bracket,
equatorial mount, two eyepieces, two counterweights,
counterweight bar, two slow motion cables, erect image
diagonal, accessory tray, and CR2032 battery.
All three legs should be the same length to provide a level
platform for the telescope.
Locate the equatorial mount and place the base of the mount
through the hole in the center of the tripod mounting platform.
To set up the tripod, spread the legs outward until they are
fully extended. Extend the center portion of each of the
three tripod legs down 6-12”.
To attach the accessory tray, line up notches and turn clockwise
until tray tabs lock into place with the tripod brackets.
From underneath the tripod mounting platform, thread the
mounting nut into the threaded hole on the bottom of the
equatorial mount.
Use the three tightening screws located at the bottom of
each leg to secure the extended legs in place.
Properly assembled, the accessory tray should appear as
pictured above.
Thread the latitude adjustment screw into the equatorial
mount until the screw is touching the inside of the mount.
1
4
7
2
5
8
3
6
9
QUICK SET-UP GUIDE ENGLISH
#22058
TELESCOPE
90 EQ
MAKSUTOV-CASSEGRAIN
#22059
TELESCOPE
127 EQ
MAKSUTOV-CASSEGRAIN

2 | ENGLISH

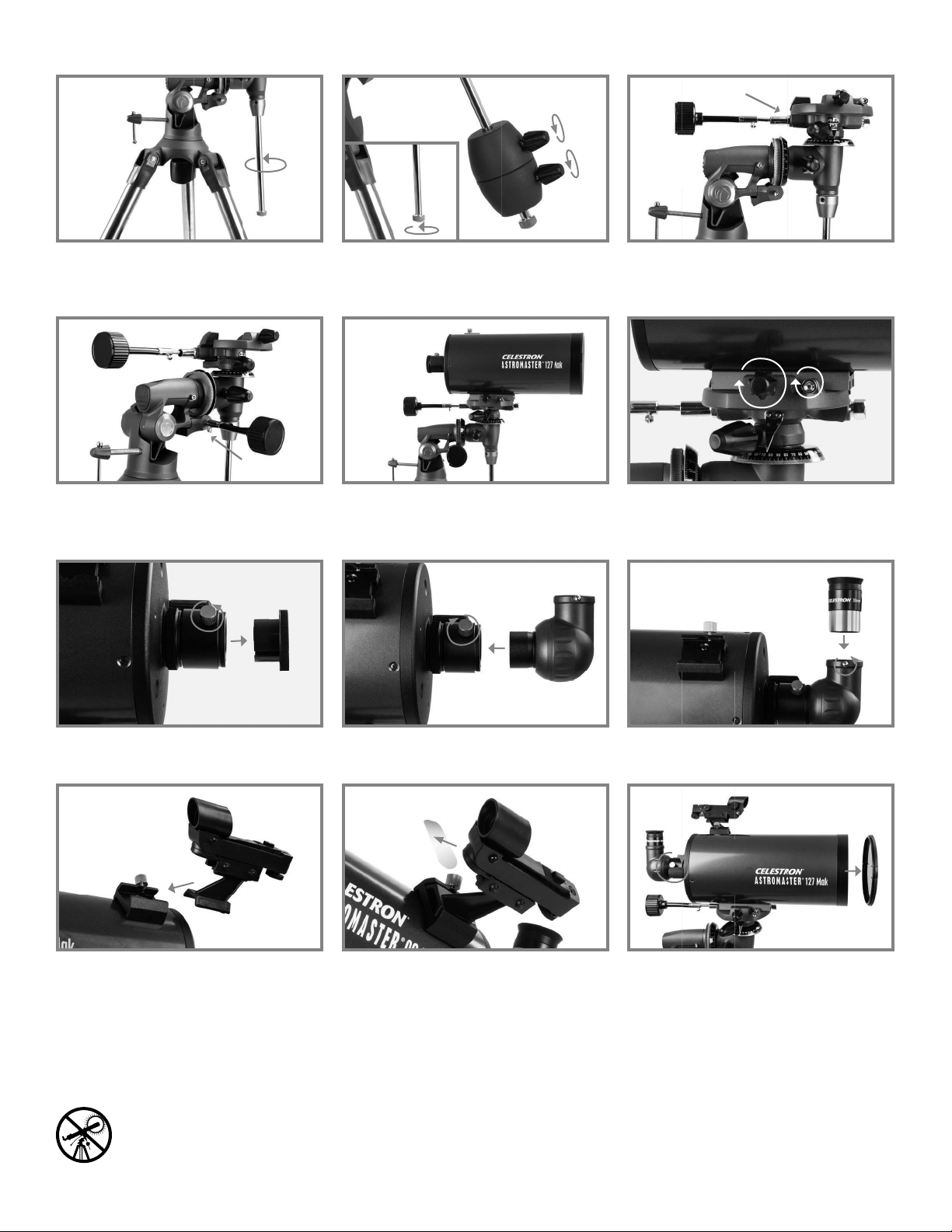

Tighten the threaded end of the counterweight bar into the
declination axis of the equatorial mount.
The other cable attaches to the R.A. axis gear shaft.
Loosen the set screw on the focuser. Remove the plastic cap
covering the end of the visual back.
There is a small clear plastic tab inserted between the
battery and the contact. This was included to prevent the
battery from discharging during shipment. Pull this out to
allow your battery to work. For longer battery life be sure to
turn off finderscope when not in use.
Remove safety screw from the end of the counterweight bar.
Slide the counterweights half way up the bar and tighten the
locking screw to secure in place. Replace safety screw.
Place the telescope tube on the equatorial mount so that the
tube is facing forward as pictured above.
Insert the diagonal into the visual back and tighten the
set screw.
Slide the finderscope bracket into the dovetail slot on the
telescope tube near the focuser. The large window on the
finder should be facing the front of the telescope. Secure
the bracket by tightening the setscrew on the dovetail slot.
Slide the chrome end of the slow motion control cable onto
declination axis gear shaft.
Center dovetail in the mount and tighten fastening screw.
For added security tighten the angled lock down screw next
to the fastening screw.
Insert the chrome barrel of the 20mm eyepiece into the
diagonal and tighten the set screw.
Remove the lens cap from the front of the telescope. To
observe, look through the eyepiece as shown above. Focus
the image by turning the knob on the back of the telescope.
WARNING: NEVER ATTEMPT TO VIEW THE SUN THROUGH ANY TELESCOPE WITHOUT PROPER FILTERING!
13
10
16
20 19
14
11
17
15
12
18
21

ENGLISH | 3
CHOOSE A TARGET

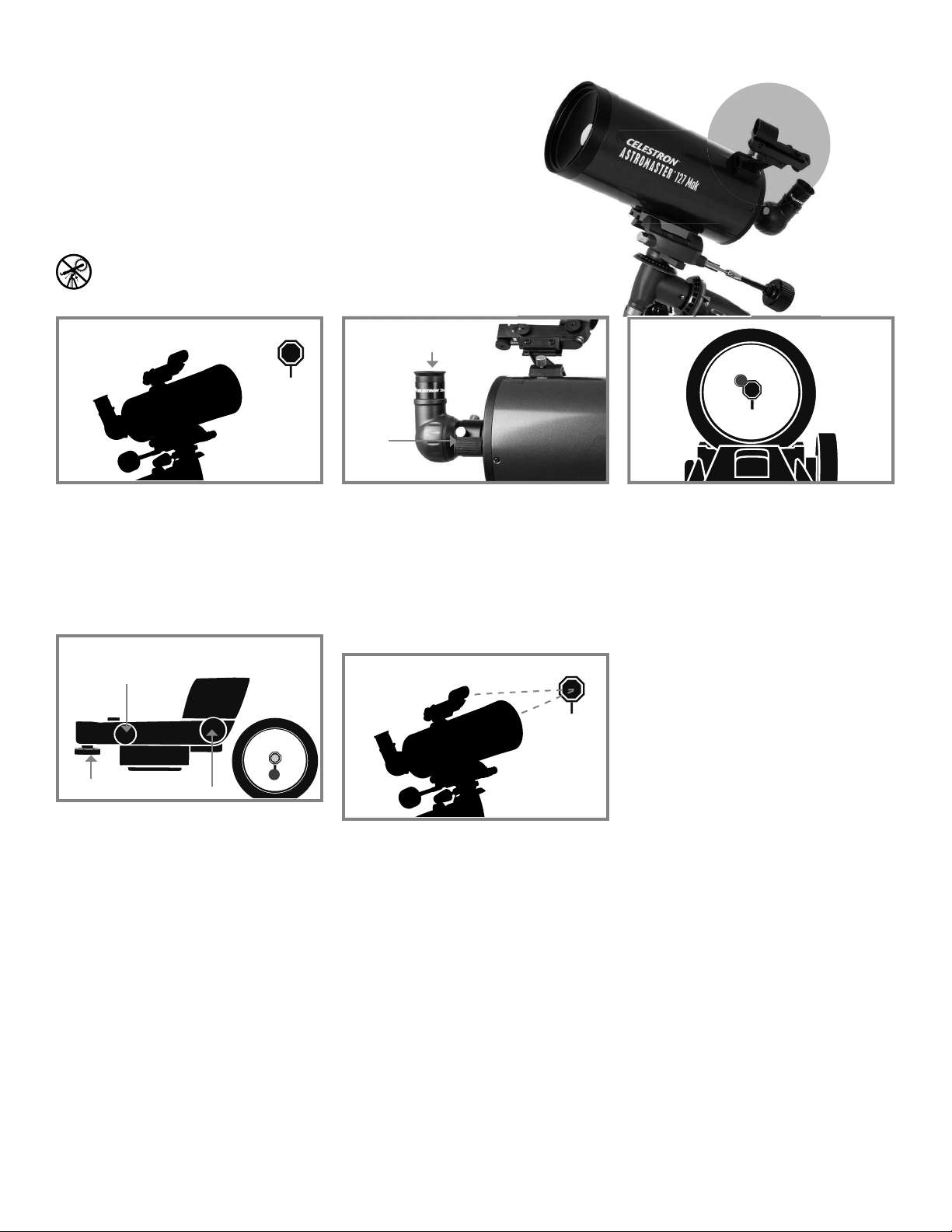

Take the telescope outside during the day and find an
easily recognizable object, like a streetlight, license
plate or sign. The object should be as far away as
possible, but at least a quarter mile away.
ADJUST THE FINDERSCOPE
Turn on the Finderscope. Without moving the
telescope, use the two adjustment knobs to move
the finder around until the red dot appears over the
same object you are observing in the telescope’s
20 mm eyepiece.
CENTER THE TARGET
IN THE EYEPIECE
Look through the telescope using your lower powered
eyepiece. Move the telescope until the object you chose
lies in the center of the view. If the image is blurry,
gently turn the focus knob until it comes into sharp
focus.
YOUR FINDERSCOPE IS
NOW ALIGNED!
It should not require realignment unless it is bumped
or dropped. For longer battery life be sure to turn off
finderscope when not in use.
LOOK THROUGH FINDERSCOPE
Once the object is centered in your 20mm eyepiece,
look through the finderscope and locate the red dot.
1
4
2
5
3
The finder is one of the most important parts of your telescope. It helps you locate
objects and center them in the eyepiece. The first time you assemble your telescope,
you need to align the finder to the telescope’s main optics. It’s best to do this during
the day*.
* SOLAR WARNING! Never attempt to view the Sun through any telescope
without a proper solar filter!
ALIGNING THE
FINDERSCOPE
Low Power Eyepiece
Power Switch
Adjustment Knobs
Focus Knob

4 | ENGLISH

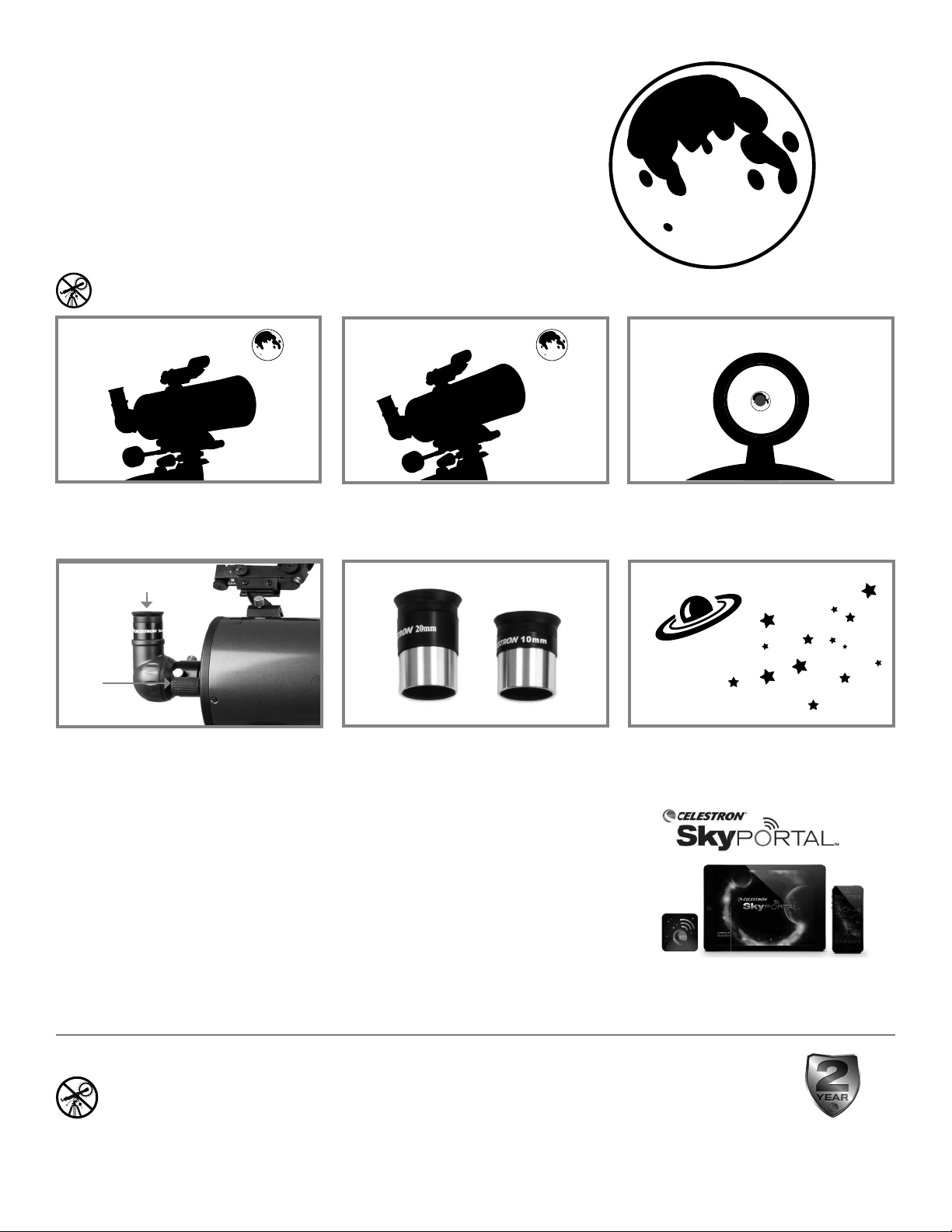

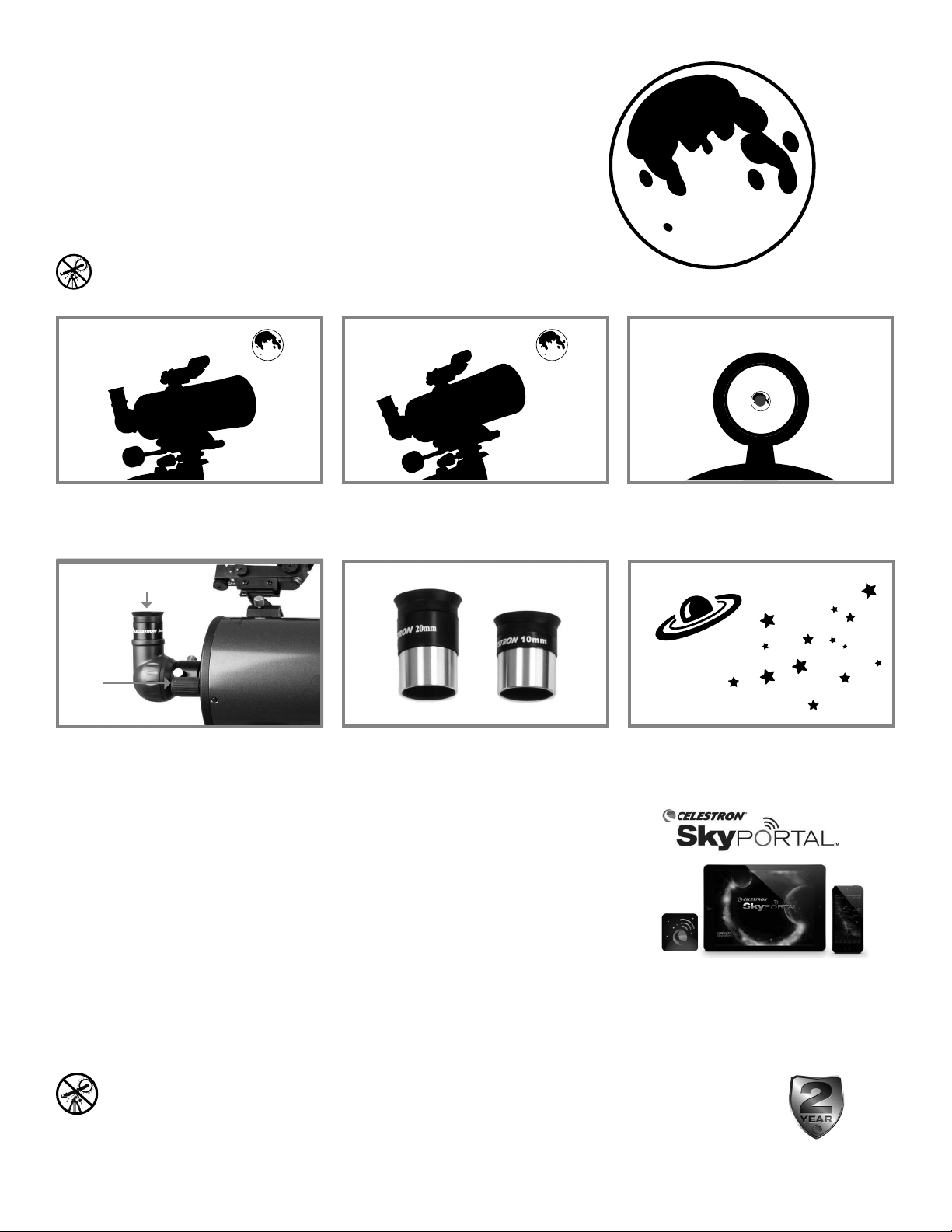

With the Moon visible in the sky, set up your telescope
with the 20mm eyepiece installed.
Look through the telescope’s 20mm eyepiece. Gently
turn the focus knob to adjust the sharpness of the
image.
Move the telescope so that it is roughly pointing
toward the Moon.
To get a closer view of the Moon, loosen the set
screws on the focuser and remove the 20mm
eyepiece. Replace it with your 10mm eyepiece and
tighten the set screws to secure it in place. The
10mm eyepiece will give you significantly more
magnification, making the Moon appear much larger.
NOTE: You may need to adjust the focus knobs when
you change eyepieces, so make sure you are
getting the sharpest
image possible.
Look through the finderscope and locate the red
dot. Continue moving the telescope until the red dot
appears over the Moon.
1 2
5 6
3
The best and easiest target for you to try to view first is the Moon. Try observing the
Moon at different points in its phase cycle. The best time to view the Moon is from two
days after a New Moon up to a few days before a Full Moon. During this period, you
will be able to see the most detail in the craters and lunar mountain ranges.
* SOLAR WARNING! Never attempt to view the Sun through any telescope
without a proper solar filter!
YOUR FIRST NIGHT OUT
OBSERVING THE MOON
You can view many other celestial objects, such as
planets, star clusters and nebulae using this same
technique if you know where to find them in the
night sky.
Celestron’s free SkyPortal app for iOS and Android can
help you locate and identify a wide array of celestial
objects quickly and easily.
Low Power Eyepiece
Focus Knob
4
For more information on this product or to download the instruction manual, please visit the respective product page on celestron.com
SOLAR WARNING:
Never attempt to view the sun through any telescope without a proper solar filter.
Need assistance?
Contact Celestron Technical Support celestron.com/pages/technical-support
09-21 www.celestron.com/pages/warranty

FRANÇAIS | 5

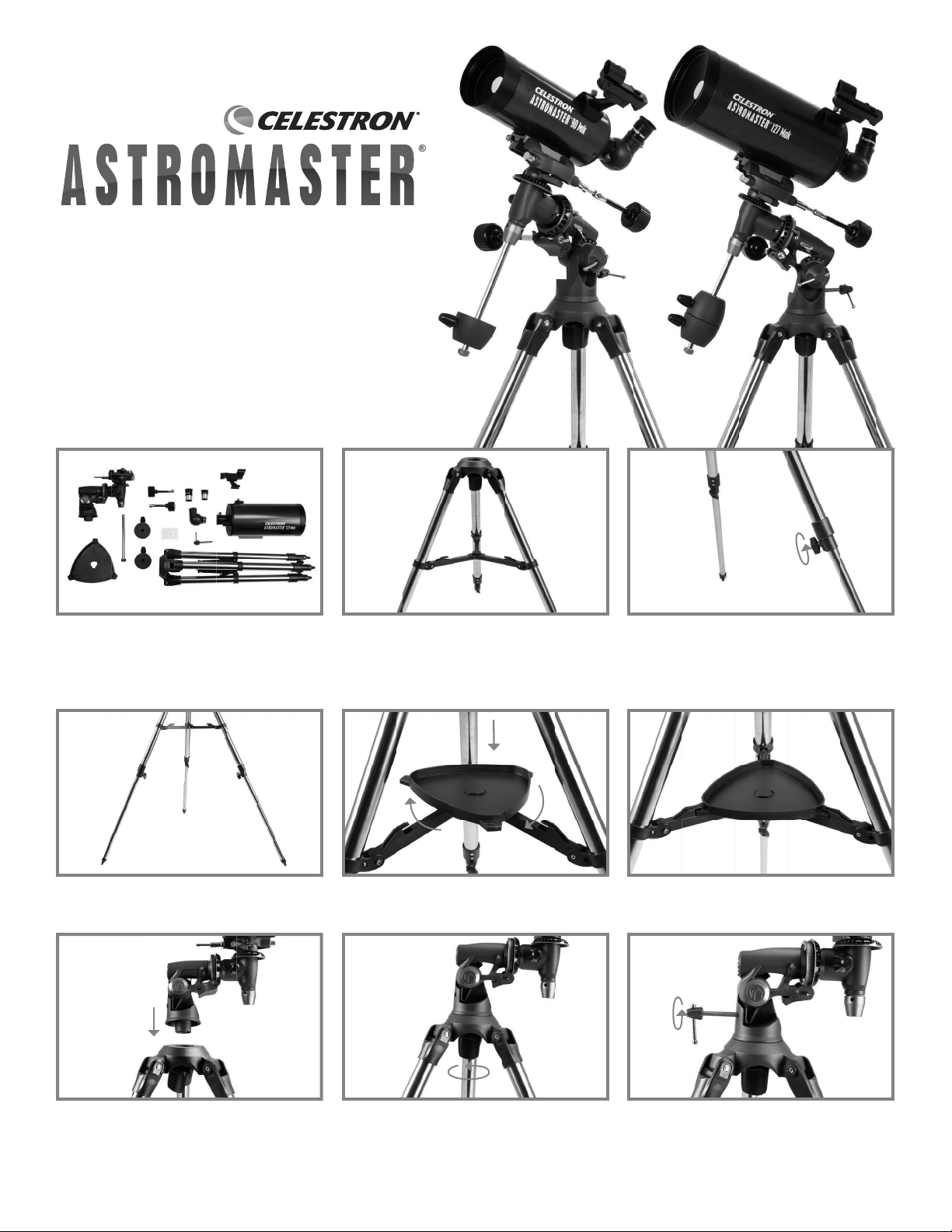

Votre AstroMaster 90/127EQ MAK comprend : tube
optique avec chercheur StarPointer intégré, trépied avec
support central, monture équatoriale, deux oculaires,
deux contrepoids, barre de contrepoids, deux câbles de
mouvement ralenti, renvoi coudé, plateau à accessoires et
pile CR2032.
Tous les trois pieds doivent être à la même longueur pour
fournir une plateforme à niveau pour le télescope.
Localisez la monture équatoriale et engagez la base de la
monture dans le trou au centre de la plateforme de monture
du trépied.
Pour positionner le trépied, écartez les pieds vers l’extérieur
jusqu’à qu’ils soient complètement étendus. Déployez la
portion centrale de chacun des pieds du trépied vers le bas
de 6 à 12’’.
Pour attacher le plateau à accessoires, alignez les encoches
et faites-le tourner jusqu’à ce que les onglets s’enclenchent
dans les fixations du trépied.
Depuis le dessous de la plateforme de monture du trépied,
vissez l’écrou de monture dans le trou fileté sur le dessous
de la monture équatoriale.
Utilisez les trois vis de serrage situées sur le dessous de
chaque pied pour sécuriser les pieds en position étendue.
L’image ci-dessous indique l’apparence finale du plateau à
accessoires correctement installé.
Vissez la vis d’ajustement de la monture équatoriale jusqu’à
qu’elle touche l’intérieur de la monture.
1
4
7
2
5
8
3
6
9
GUIDE DE CONFIGURATION RAPIDE FRANÇAIS
#22058
90EQ
TÉLESCOPE
MAKSUTOV-CASSEGRAIN
#22059
TÉLESCOPE
127 EQ
MAKSUTOV-CASSEGRAIN

6 | FRANÇAIS
Serrez l’extrémité filetée de la barre de contrepoids contre
l’axe de déclinaison de la monture équatoriale.
L’autre câble est attaché à l’arbre du mécanisme d'A.D.
Serrez la vis de fixation sur le système de mise au point.
Retirez le cache de plastique couvrant l’extrémité du port
visuel arrière.
Une petite languette de plastique est insérée entre la pile
et son contact. Cette languette est présente pour éviter que
la pile ne se décharge pendant le transport. Retirez-la pour
activer la pile. Pour préserver l’autonomie, assurez-vous
d’éteindre le chercheur lorsqu’il n’est pas utilisé.
Retirez la vis de sécurité de l’extrémité de la barre de
contrepoids. Faites glisser le contrepoids à mi longueur de la
barre et serrez la vis de verrouillage pour la tenir en place.
Remettez la vis de sécurité en place.
Placez le tube du téléscope sur la monture équatoriale
de manière qu’il soit orienté vers l’avant comme illustré
ci-dessus.
Insérez le renvoi coudé dans le port visuel arrière et serrez
la vis de fixation.
Faites glisser le support du chercheur dans le rail de queue
d'aronde sur le tube du télescope, à proximité du système
de mise au point. La plus grande fenêtre du chercheur doit
être orientée vers l’avant du télescope. Fixez le support en
serrant la vis de fixation sur le rail de queue d'aronde.
Faites glisser l’extrémité chromée du câble de mouvement
ralenti sur l’arbre du mécanisme de l’axe de déclinaison.
Centrez la queue d’aronde sur la monture et serrez la vis de
fixation. Pour plus de sécurité, serrez la vis de verrouillage
angulaire située à côté de la vis de fixation.
Insérez le barrillet chromé de l’oculaire de 20 mm dans le
renvoi coudé et serrez la vis de fixation.
Retirez le capuchon de la lentille de l'avant du télescope.
Pour effectuer l'observation, regardez dans l'oculaire comme
montré ci-dessus. Mettez l’image au point en faisant tourner
la molette situé à l’arrière du télescope.
AVERTISSEMENT: N’ESSAYEZ JAMAIS D’OBSERVER LE SOLEIL L’AIDE D’UN TÉLESCOPE SANS UTILISER UN
FILTRE ADÉQUAT !
13
10
16
20 19
14
11
17
15
12
18
21

FRANÇAIS | 7
CHOISIR UNE CIBLE
Installez le télescope à l’extérieur en journée, et repérez
un objet aisément reconnaissable, comme un feu de
signalisation, une plaque d’immatriculation ou un
panneau. L’objet doit se situer aussi loin que possible,
mais à au moins un quart de mile de vous.
AJUSTER LE CHERCHEUR
Allumez le chercheur sans déplacer le télescope,
utilisez les deux molettes d’ajustement pour déplacer le
chercheur jusqu’à que le point rouge s’aligne sur l’objet
observé dans l’oculaire de 20 mm du télescope.
CENTRER LA CIBLE
DANS L'OCULAIRE
Regardez dans le télescope en utilisant votre oculaire
basse puissance. Déplacez le télescope jusqu'à que
l'objet choisi se trouve au centre du champ de vision. Si
l’image est floue, faites doucement tourner la molette
de mise au point jusqu’à ce que l’image soit nette.
VOTRE CHERCHEUR EST
MAINTENANT ALIGNÉ !
Il n'aura pas besoin d'être aligné de nouveau tant
qu'il n'aura pas subi un choc ou qu'il sera tombé. Pour
préserver l’autonomie, assurez-vous d’éteindre le chercheur
lorsqu’il n’est pas utilisé.
REGARDER DANS LE CHERCHEUR
Une fois l’objet centré dans votre oculaire de 20 mm,
regardez dans le chercheur et localisez le point rouge.
1
4
2
5
3
Le chercheur est l'un des composants les plus importants de votre télescope. Il vous
aide à localiser des objets et à les centrer dans votre oculaire. La première fois que
vous assemblez votre télescope, vous devez aligner le chercheur avec le système
optique principal du télescope. Il est plus facile d'effectuer cette opération pendant
la journée*.
* AVERTISSEMENT SUR LE SOLEIL ! N’essayez jamais d’observer le soleil à
l’aide d’un télescope sans utiliser un filtre solaire adéquat.
ALIGNER
LE CHERCHEUR
Oculaire basse puissance
Bouton d'alimentation
Molettes d’ajustement
Molette de
mise au
point

8 | FRANÇAIS
Lorsque la Lune est visible dans le ciel, installez votre
télescope avec l'oculaire de 20 mm.
Regardez dans l'oculaire de 20 mm dans le télescope.
Faites doucement tourner la molette de mise au point
pour ajuster la netteté de l’image.
Déplacez le télescope de manière qu'il pointe plus ou
moins vers la Lune.
Pour obtenir une meilleure vue de la Lune, desserrez
les vis de fixation du système
de mise au point et retirez l'oculaire de 20 mm.
Remplacez-le par l'oculaire de 10mm et serrez les
vis de fixation pour le fixer. L'oculaire de 10mm
permettra un grossissement notablement plus
important, faisant apparaître la Lune en bien plus
grand.
NOTE: Il pourrait être nécessaire de faire tourner les
molettes de mise au point après le changement
des oculaires, pour garantir
que l’image la plus nette possible est obtenue.
Regardez dans le chercheur et localisez le point rouge.
Continuez à orienter le télescope jusqu'à ce que le
réticule en point rouge soit superposé sur la Lune.
1 2
5 6
3
La meilleure cible, qui est également la plus aisée, est la Lune. Essayez d'observer la
Lune à différents moments de ses phases. Le meilleur moment pour observer la Lune est
deux jours après la nouvelle Lune et quelques jours avant la pleine Lune. Pendant cette
période, vous pourrez distinguer la plus grande quantité de détails dans les cratères et les
chaînes de montagnes lunaires.
* AVERTISSEMENT SUR LE SOLEIL ! N’essayez jamais d’observer le soleil à l’aide
d’un télescope sans utiliser un filtre solaire adéquat.
VOTRE PREMIÈRE NUIT D'OBSERVATION
OBSERVER LA LUNE
Vous pouvez voir un grand nombre d'objets célestes,
comme des planètes, des amas d'étoiles et des
nébuleuses en utilisant la même technique, si vous
savez comment les trouver dans le ciel nocturne.
L'appli SkyPortal gratuite de Celestron, disponible pour
iOS et Android, peut vous aider à identifier une grande
variété d'objets célestes, rapidement et aisément.
Oculaire basse puissance
Molette
de mise
au point
4
Pour obtenir plus d'informations sur le produit, veuillez visiter la page correspondante du produit sur celestron.com
AVERTISSEMENT SUR LE SOLEIL:
N’essayez jamais d’observer le soleil à l’aide d’un télescope sans utiliser un filtre adéquat.
Besoin d'assistance?
Prenez contact avec l’assistance technique de Celestron à l’adresse celestron.com/pages/technical-support
09-21
www.celestron.com/pages/warranty

FEUTSCH | 9
Im Lieferumfang des AstroMaster 90/127EQ MAK sind
enthalten: optischer Tubus mit angebautem StarPointer
Sucherfernrohr, Stativ mit Mittelstütze, äquatoriale Montierung,
zwei Okulare, zwei Gegengewichte, Gegengewichtsstange, zwei
Zeitlupenkabel, Zenitspiegel für aufrechtes Bild, Zubehörablage
und CR2032-Batterie.
Alle drei Beine müssen gleich lang sein, um eine
waagerechte Plattform für das Teleskop zu bilden.
Suchen Sie die äquatoriale Montierung und stecken Sie
die ihre Basis durch das Loch in der Mitte der Stativ-
Montageplattform.
Zum Aufbau des Stativs die Beine nach außen ziehen, bis
sie vollständig ausgezogen sind. Den mittleren Teil jedes der
drei Stativbeine 15 bis 30,5 cm nach unten ausziehen.
Zur Befestigung der Zubehörablage die Kerben ausrichten
und eine Drehung im Uhrzeigersinn vornehmen, bis die
Ablagelaschen in die Stativhalterungen einrasten.
Schrauben Sie die Befestigungsmutter von der Unterseite
der Stativmontageplattform aus in dem Gewindeloch an der
Unterseite der äquatorialen Montierung fest.
Die ausgezogenen Beine mit den drei Feststellschrauben
unten an jedem Bein sichern.
Bei richtigem Zusammenbau sollte die Zubehörablage wie im
Bild oben eingesetzt sein.
Schrauben Sie die Breiteneinstellschraube in die äquatoriale
Montierung, bis die Schraube die Innenseite der Montierung
berührt.
1
4
7
2
5
8
3
6
9
KURZANLEITUNG ZUR EINRICHTUNG DEUTSCH
Nr. 22058
TELESKOP
90 EQ
MAKSUTOV-CASSEGRAIN
Nr. 22059
TELESKOP
127 EQ
MAKSUTOV-CASSEGRAIN

10 | DEUTSCH
Ziehen Sie das Gewindeende der Gegengewichtsstange in
der Deklinationsachse der äquatorialen Montierung fest.
Das andere Kabel wird an der Getriebewelle der
Rektaszensionsachse befestigt.
Lösen Sie die Stellschraube am Fokussierer. Entfernen
Sie die Kunststoffkappe, die das Ende des Okularansatzes
abdeckt.
Zwischen Batterie und Kontakt befindet sich ein kleiner
durchsichtiger Kunststoff-Abstandshalter. Dieser wurde
eingesetzt, um während des Versands ein Entladen der
Batterie zu verhindern. Ziehen Sie diesen Abstandshalter
zur Inbetriebnahme der Batterie heraus. Für längere
Batterielebensdauer das Sucherfernrohr bei Nichtgebrauch
ausschalten.
Entfernen Sie die Sicherungsschraube am Ende der
Gegengewichtsstange. Schieben Sie die Gegengewichte zur
Hälfte auf die Stange und ziehen Sie die Sicherungsschraube
an, um diese zu fixieren. Setzen Sie die Sicherungsschraube
wieder ein.
Setzen Sie den Teleskoptubus so auf die äquatoriale
Montierung, dass der Tubus wie oben dargestellt nach vorne
zeigt.
Setzen Sie den Zenitspiegel in den Okularansatz ein und
ziehen Sie die Stellschraube fest.
Schieben Sie die Sucherfernrohrhalterung in den
Schwalbenschwanzschlitz am Teleskoptubus in der Nähe
des Fokussierers. Das große Fenster am Sucherfernrohr
muss zur Vorderseite des Teleskops zeigen. Befestigen
Sie die Halterung, indem Sie die Stellschraube am
Schwalbenschwanzschlitz festziehen.
Schieben Sie das verchromte Ende des Zeitlupen-
Steuerkabels auf die Getriebewelle der Deklinationsachse.
Den Schwalbenschwanz in der Montierung zentrieren
und die Befestigungsschraube anziehen. Für zusätzliche
Sicherheit die abgewinkelte Verriegelungsschraube neben
der Befestigungsschraube anziehen.
Setzen Sie die Chrom-Steckhülse des 20-mm-Okulars in den
Zenitspiegel ein und ziehen Sie die Stellschraube fest.
Nehmen Sie den Objektivdeckel vorne am Teleskop ab.
Schauen Sie zum Beobachten durch das Okular, wie oben
dargestellt. Stellen Sie das Bild durch Drehen des Knopfes
auf der Rückseite des Teleskops scharf.
ACHTUNG: NIEMALS OHNE VORSCHRIFTSMÄSSIGEN SONNENFILTER DURCH EIN TELESKOP IN DIE SONNE
SCHAUEN!
13
10
16
20 19
14
11
17
15
12
18
21

FEUTSCH | 11
WÄHLEN SIE EIN ZIEL
Nehmen Sie das Teleskop tagsüber mit nach draußen
und suchen Sie ein leicht erkennbares Objekt wie eine
Straßenlaterne, ein Nummernschild oder ein Schild. Das
Objekt sollte 400 Meter oder weiter entfernt sein.
SUCHERFERNROHR EINSTELLEN
Schalten Sie das Sucherfernrohr ein. Verstellen
Sie nun, ohne das Teleskop zu bewegen, mit
den zwei Einstellknöpfen das Sucherfernrohr,
bis der rote Punkt über demselben Objekt
erscheint, das Sie im 20-mm-Okular des Teleskops
beobachten.
ZENTRIEREN SIE DAS ZIEL IM
OKULAR
Schauen Sie mit Ihrem Okular mit niedrigerer
Vergrößerungsleistung durch das Teleskop. Schwenken
Sie das Teleskop, bis das ausgewählte Objekt im
Zentrum des Sichtfelds liegt. Ist das Bild unscharf,
drehen Sie langsam am Fokussierknopf, bis das Bild
scharf gestellt ist.
IHR SUCHERFERNROHR IST
JETZT AUSGERICHTET!
Es ist keine Neuausrichtung erforderlich, es sei denn,
es wurde einem Stoß ausgesetzt oder es wurde
fallengelassen. Für längere Batterielebensdauer das
Sucherfernrohr bei Nichtgebrauch ausschalten.
SCHAUEN SIE DURCH DAS
SUCHERFERNROHR
Sobald das Objekt im 20-mm-Okular zentriert ist,
schauen Sie durch das Sucherfernrohr und suchen Sie
den roten Punkt.
1
4
2
5
3
Das Sucherfernrohr ist eines der wichtigsten Teile Ihres Teleskops. Es hilft Ihnen,
Objekte zu suchen und im Okular zu zentrieren. Wenn Sie Ihr Teleskop zum ersten Mal
zusammenbauen, müssen Sie das Sucherfernrohr auf die Hauptoptik des Teleskops
ausrichten. Dies tun Sie am besten tagsüber*.
* SONNENSTRAHLEN-WARNHINWEIS! Niemals ohne einen vorschriftsmäßigen
Sonnenfilter durch ein Teleskop in die Sonne schauen!
AUSRICHTUNG DES
SUCHERFERNROHRS
Okular mit geringer
Vergrößerungsleistung
Ein/Aus-Schalter
Einstellknöpfe
Fokussierknopf

12 | DEUTSCH
Wenn der Mond im Himmel sichtbar ist, richten Sie Ihr
Teleskop mit dem installierten 20-mm-Okular aus.
Schauen Sie durch das 20-mm-Okular des Teleskops.
Drehen Sie die Fokussierknöpfe langsam, um das Bild
scharfzustellen.
Schwenken Sie das Teleskop so, dass es ungefähr auf
den Mond zeigt.
Um den Mond näher zu betrachten, lösen Sie die
Stellschrauben am Okularauszug und entfernen das
20-mm-Okular. Ersetzen Sie es durch Ihr 10-mm-
Okular und ziehen Sie die Stellschrauben fest, um
es zu sichern. Das 10-mm-Okular hat eine deutlich
höhere Vergrößerung, wodurch der Mond um einiges
größer erscheint.
HINWEIS: Nach einem Okularwechsel müssen Sie
eventuell die Fokussierknöpfe anpassen,
um ein möglichst scharfes
Bild zu erhalten.
Schauen Sie durch das Sucherfernrohr und suchen Sie
den roten Punkt. Schwenken Sie das Teleskop weiter,
bis der rote Punkt über dem Mond erscheint.
1 2
5 6
3
Das beste und einfachste Ziel, das Sie zuerst beobachten können, ist der Mond. Versuchen
Sie, den Mond an verschiedenen Punkten in seinem Phasenzyklus zu beobachten. Die
beste Zeit, um den Mond zu beobachten, ist zwei Tage nach Neumond bis ein paar Tage
vor Vollmond. Innerhalb dieses Zeitfensters zeigen sich Krater und Mondgebirge am
detailreichsten.
* SONNENSTRAHLEN-WARNHINWEIS! Niemals ohne einen vorschriftsmäßigen
Sonnenfilter durch ein Teleskop in die Sonne schauen!
IHRE ERSTE NACHT IM FREIEN
MONDBEOBACHTUNG
Sie können viele andere Himmelsobjekte wie Planeten,
Sternhaufen und Nebel mit derselben Technik
beobachten, wenn Sie wissen, wo sie am Nachthimmel
zu finden sind.
Mit der kostenlosen SkyPortal-App von Celestron
für iOS und Android können Sie eine Vielzahl an
Himmelsobjekten schnell und einfach suchen und
identifizieren.
Okular mit geringer
Vergrößerungsleistung
Fokussierknopf
4
Für weitere Informationen zu diesem Produkt besuchen Sie bitte die entsprechende Produktseite auf celestron.com
SONNENSTRAHLEN-WARNHINWEIS:
Niemals ohne einen vorschriftsmäßigen Sonnenfilter durch ein Teleskop in die Sonne schauen.
Brauchen Sie Unterstützung?
Wenden Sie sich an die technische Unterstützung von Celestron unter celestron.com/pages/technical-support
09-21
www.celestron.com/pages/warranty

ITALIANO | 13
Il telescopio AstroMaster 90/127 EQ MAK comprende: tubo
ottico con cercatore StarPointer integrato, treppiede con
staffa di supporto centrale, montatura equatoriale, due
oculari, due contrappesi, barra di contrappeso, due cavi di
controllo del movimento lento, diagonale raddrizzatore di
immagini, vassoio porta accessori e batteria CR2032.
Tutte le tre gambe devono avere la stessa lunghezza al fine
di fornire una piattaforma piana per il telescopio.
Individuare la montatura equatoriale e inserire la base
attraverso il foro posto al centro della piattaforma di
montaggio del treppiede.
Per configurare il treppiede, allargare le gambe verso
l’esterno fino a quando non saranno completamente estese.
Allungare la parte centrale di ciascuna delle tre gambe del
treppiede verso il basso di 15-30 cm.
Per fissare il vassoio porta accessori, allineare le tacche e ruotare in
senso orario fino a quando i dispositivi di bloccaggio del vassoio non
scattano in posizione con le staffe del treppiede.
Da sotto la piattaforma di montaggio del treppiede avvitare
il bullone di montaggio nel foro filettato alla base della
montatura equatoriale.
Usare le tre viti di fissaggio situate sulla parte inferiore di
ciascuna gamba per fissare le gambe allungate in posizione.
Una volta assemblato correttamente, il vassoio porta
accessori deve apparire come mostrato nella figura sopra.
Avvitare la vite di regolazione della latitudine nella montatura
equatoriale fino a quando non tocca l’interno della
montatura.
1
4
7
2
5
8
3
6
9
GUIDA RAPIDA ITALIANO
N. 22058
TELESCOPIO
90 EQ
MAKSUTOV-CASSEGRAIN
N. 22059
TELESCOPIO
127 EQ
MAKSUTOV-CASSEGRAIN

14 | ITALIANO
Serrare l’estremità filettata della barra di contrappeso
all’asse di declinazione della montatura equatoriale.
L’altro cavo viene fissato sull’asta dell’asse R. A.
Allentare la vite sul focheggiatore. Rimuovere il tappo di
plastica che copre l’estremità del visual back.
È presente una piccola linguetta in plastica trasparente
tra la batteria e il contatto. Ciò è presente per impedire
che la batteria si scarichi durante il trasporto. Estrarla per
consentire il funzionamento della batteria. Per una maggiore
durata della batteria, assicurarsi di spegnere il cercatore se
non in uso.
Rimuovere la vite di sicurezza dall'estremità della barra di
contrappeso. Far scorrere i contrappesi fino a metà lungo la
barra e serrare la vite di bloccaggio per fissarli in posizione.
Posizionare nuovamente la vite di sicurezza.
Sistemare il tubo del telescopio sulla montatura equatoriale
in modo che il tubo sia rivolto in avanti come mostrato
nell’immagine sopra.
Inserire la diagonale nel visual back e serrare la vite.
Far scorrere la staffa del cercatore nella scanalatura a coda
di rondine sul tubo del telescopio vicino al focheggiatore.
L'ampia finestrella del cercatore dovrebbe essere rivolta
verso la parte anteriore del telescopio. Fissare la staffa
serrando la vite sulla scanalatura a coda di rondine.
Far scorrere l'estremità cromata del cavo di controllo del
movimento lento sull'asta dell’asse di declinazione.
Centrare la coda di rondine nella montatura e serrare la vite
di fissaggio. Per una maggiore sicurezza, serrare la vite di
bloccaggio angolata accanto alla vite di fissaggio.
Inserire il barilotto cromato dell’oculare da 20mm nella
diagonale e serrare la vite.
Rimuovere il tappo della lente dalla parte anteriore del
telescopio. Per osservare, guardare attraverso l'oculare come
mostrato sopra. Mettere a fuoco l'immagine ruotando la
manopola nella parte posteriore del telescopio.
AVVERTENZA: NON TENTARE MAI DI OSSERVARE IL SOLE ATTRAVERSO UN TELESCOPIO SENZA UN FILTRO SOLARE
ADEGUATO.
13
10
16
20 19
14
11
17
15
12
18
21

ITALIANO | 15
SCEGLIERE UN OGGETTO DA
OSSERVARE
Portare il telescopio all'esterno durante il giorno e
individuare un oggetto facilmente riconoscibile, come
ad esempio un semaforo, la targa di un'auto o un
cartello. L'oggetto dovrebbe trovarsi il più lontano
possibile, minimo a 400 metri.
REGOLARE IL CERCATORE
Accendere il cercatore. Senza spostare il telescopio,
utilizzare le due manopole di regolazione per spostare
il cercatore fino a quando il puntino rosso appare sullo
stesso oggetto che si sta osservando nell'oculare da 20
mm del telescopio.
CENTRARE L'OGGETTO
NELL'OCULARE
Guardare attraverso il telescopio utilizzando l'oculare con
minore ingrandimento. Muovere il telescopio fino a quando
l'oggetto prescelto si trova al centro del campo visivo. Se
l'immagine è sfocata, ruotare con delicatezza le manopole
di messa a fuoco fino a quando l'immagine non è nitida.
IL CERCATORE È
ORA ALLINEATO!
Non occorre effettuare un nuovo allineamento salvo
colpi o cadute. Per una maggiore durata della batteria,
assicurarsi di spegnere il cercatore se non in uso.
OSSERVARE ATTRAVERSO IL
CERCATORE
Una volta che l'oggetto è centrato nell'oculare da
20mm, guardare attraverso il cercatore e localizzare il
puntino rosso.
1
4
2
5
3
Il cercatore è uno dei componenti più importanti del telescopio. Aiuta a localizzare gli
oggetti e a centrarli nell'oculare. Al primo assemblaggio del telescopio è necessario
allineare il cercatore con le ottiche principali del telescopio. È preferibile eseguire
questa operazione durante il giorno*.
* AVVERTENZA SOLARE! Non tentare mai di osservare il Sole attraverso un
telescopio senza un filtro solare adeguato.
ALLINEAMENTO DEL
CERCATORE
Oculare basso indice di
ingrandimento
Interruttore di alimentazione
Manopole di regolazione
Manopola
di messa a
fuoco

16 | ITALIANO
Quando la Luna è visibile in cielo impostare il
telescopio con installato l'oculare da 20mm.
Osservare attraverso l'oculare da 20mm del telescopio.
Ruotare delicatamente le manopole di messa a fuoco
per regolare la nitidezza dell'immagine.
Spostare il telescopio in modo che punti
approssimativamente verso la Luna.
Per avere una visione più ravvicinata della Luna,
allentare le viti di regolazione sul focheggiatore
e rimuovere l'oculare da 20mm. Sostituirlo con
l'oculare da 10mm e serrare le viti di regolazione per
fissarlo in posizione. L'oculare da 10mm consente un
ingrandimento significativamente maggiore, facendo
apparire la Luna molto più grande.
NOTA: Per assicurare la maggiore nitidezza possibile,
quando si sostituisce l'oculare, potrebbe essere
necessario regolare le manopole di messa a
fuoco.
Osservare attraverso il cercatore e localizzare il
puntino rosso. Continuare a muovere il telescopio fino
a quando il puntino rosso appare sulla Luna.
1 2
5 6
3
L'oggetto migliore e più facile da provare a osservare come primo è la Luna. Provare a
osservare la Luna in diversi momenti delle sue fasi. Il momento migliore per osservare
la Luna è a partire da due giorni dopo la Luna nuova fino a un paio di giorni prima
della Luna piena. Durante questo periodo crateri e catene montuose sono osservabili
nel dettaglio.
* AVVERTENZA SOLARE! Non tentare mai di osservare il Sole attraverso un
telescopio senza un filtro solare adeguato.
LA PRIMA OSSERVAZIONE NOTTURNA
OSSERVARE LA LUNA
È possibile osservare altri corpi celesti, come pianeti,
ammassi solari e nebulose, utilizzando questa tecnica
se si conosce la loro posizione nella volta stellata.
L'app gratuita SkyPortal Celestron per iOS e Android
può aiutare a localizzare e identificare un'ampia
gamma di corpi celesti in maniera facile e veloce.
Oculare basso indice di
ingrandimento
Manopola di
messa a fuoco
4
Per maggiori informazioni sul prodotto visitare la relativa pagina su celestron.com
AVVERTENZA SOLARE:
Non tentare mai di osservare il Sole attraverso un telescopio senza un filtro solare adeguato.
Bisogno di aiuto?
Contattare l'assistenza tecnica Celestron su celestron.com/pages/technical-support
09-21
www.celestron.com/pages/warranty

ESPAÑOL | 17
Su AstroMaster 90/127EQ MAK incluye: tubo óptico con
localizador StarPointer integrado, trípode con soporte
de apoyo central, soporte ecuatorial, dos oculares, dos
contrapesos, barra de contrapeso, dos cables de movimiento
lento, diagonal de imagen recta, bandeja de accesorios, y
batería CR2032.
Las tres patas deben tener la misma longitud para
proporcionar una plataforma plana para el telescopio.
Localice el soporte ecuatorial y pase la base del soporte
por el agujero dle centro de la plataforma de montaje del
trípode.
Para instalar el trípode, separe las patas hacia fuera hasta
que estén totalmente desplegadas. Extienda la sección
central de cada una de las tres patas del trípode hacia abajo
6-12".
Para colocar la bandeja de accesorios, alinee las ranuras y
gire la bandeja en el sentido de las agujas del reloj hasta
que encaje en posición con los soportes del trípode.
Desde debajo de la plataforma de montaje del trípode,
enrosque la rosca de montaje incluida en el agujero estriado
de la parte inferior del soporte ecuatorial.
Use los tres tornillos de fijación situados en la parte inferior
de cada pata para asegurarlas en posición.
Montada correctamente, la bandeja de accesorios debe
tener el aspectomostrado anteriormente.
Enrosque el tornillo de ajuste de latitud en el soporte
ecuatorial hasta que el tornillo esté en contacto con el
interior del soporte.
1
4
7
2
5
8
3
6
9
GUÍA RÁPIDA DE INSTALACIÓN ESPAÑOL
#22058
TELESCOPIO
90 EQ
MAKSUTOV-CASSEGRAIN
#22059
TELESCOPIO
127 EQ
MAKSUTOV-CASSEGRAIN

18 | ESPAÑOL
Apriete el extremo estriado de la barra de contrapeso en el
eje de declinación del soporte ecuatorial.
El otro cable se conecta a la varilla del engranaje del eje
de A.R.
Afloje el tornillo del enfoque. Saque la tapa de plástico que
cubre el extremo de la parte visual posterior.
Entre la batería y el contacto hay una pequeña pestaña
de plástico transparente. Se ha incluido para evitar que la
batería se descargue durante el transporte. Sáquela para
que funcione la batería. Para una mayor duración de la
batería, asegúrese de apagar el localizador cuando no lo use.
Saque el tornillo de seguridad del extremo de la barra de
contrapeso. Deslice los contrapesos a medio camino de la
barra y apriete el tornillo de bloqueo para asegurarlos en
posición. Vuelva a colocar el tornillo de seguridad.
Ponga el tubo del telescopio en el soporte ecuatorial de
forma que el tubo esté orientado hacia delante como se
muestra arriba.
Inserte la diagonal en la parte visual posterior y apriete el
tornillo.
Deslice el soporte del localizador en la ranura del tubo
del telescopio, cerca del enfoque. La apertura grande del
localizador debe estar orientada a la parte anterior del
telescopio. Asegure el soporte apretando el tornillo de la
ranura.
Deslice el extremo cromado del cable de control de
movimiento lento en el eje del engranaje de declinación.
Centre el tornillo de mariposa en el soporte y apriete el
tornillo de fijación. Para una mayor seguridad, apriete el
tornillo de bloqueo en ángulo al lado del tornillo de fijación.
Introduzca el cañón cromado del ocular de 20mm en la
diagonal y apriete el tornillo.
Saque la tapa de la lente de la parte anterior del
telescopio. Para observar, mire por el ocular como se indica
anteriormente. Enfoque la imagen girando el mandos de la
parte posterior del telescopio.
ADVERTENCIA: ¡NO INTENTE NUNCA OBSERVAR EL SOL POR UN TELESCOPIO SIN UN FILTRADO ADECUADO!
13
10
16
20 19
14
11
17
15
12
18
21

ESPAÑOL | 19
ELEGIR UN OBJETO
Saque el telescopio de día y localice un objeto
fácilmente reconocible, como una farola, una matrícula
de coche o una señal. El objeto debe estar lo más lejos
posible, al menos a 400 m.
AJUSTAR EL LOCALIZADOR
Encienda el localizador. Sin mover el telescopio, use
los dos mandos de ajuste para mover el localizador
hasta que el punto rojo aparezca sobre el objeto que
está observando en el ocular de 20 mm del telescopio.
CENTRAR EL OBJETO
EN EL OCULAR
Mire por el telescopio usando el ocular con menor
potencia. Mueva el telescopio hasta que el objeto
elegido quede en el centro del campo de visión. Si la
imagen está borrosa, gire suavemente el mando de
enfoque hasta que quede enfocada.
SU LOCALIZADOR ESTÁ
ALINEADO.
No debería realinarse a menos que reciba golpes o
caiga. Para una mayor duración de la batería, asegúrese de
apagar el localizador cuando no lo use.
MIRAR POR EL LOCALIZADOR
Cuando el objeto esté centrado en el ocular de 20mm,
mire por el localizador y localice el punto rojo.
1
4
2
5
3
El localizador es una de las piezas más importantes de su telescopio. Le ayuda a
localizar objetos y centrarlos en el ocular. La primera vez que monte el telescopio,
deberá alinear el localizador con la óptica principal del telescopio. Es preferible hacerlo
de día.
* ¡AVISO SOLAR! No intente nunca observar el sol por un telescopio sin un
filtro solar adecuado.
ALINEAR EL
LOCALIZADOR
Ocular de baja potencia
Interruptor de encendido
Mandos de ajuste
Mando de
enfoque

20 | ESPAÑOL
Con la Luna visible en el firmamento, instale el
telescopio con el ocular de 20mm instalado.
Mire por el ocular de 20mm del telescopio. Gire
suavemente los mandos de enfoque para ajustar la
definición de la imagen.
Mueva el telescopio de forma que apunte
aproximadamente a la Luna.
Para obtener una vista más cercana de la Luna, afloje
los dos tornillos del enfoque y saque el ocular de
20mm. Cámbielo por el ocular de 10mm y apriete
los tornillos para asegurarlo en posición. El ocular
de 10mm le ofrecerá notablemente más aumento,
haciendo que la Luna se muestre mucho más grande.
NOTA: Puede tener que ajustar los mandos de
enfoque cuando cambie oculares, para
asegurarse de obtener la imagen más
definida posible.
Mire por el localizador y localice el punto rojo. Siga
moviendo el telescopio hasta que el punto rojo se
muestre sobre la Luna.
1 2
5 6
3
El mejor y más sencillo objetivo que puede probar a observar primero es la Luna.
Pruebe a observer la Luna en distintos puntos de sus fases. El mejor momento para
observar la Luna es desde dos días después de Luna nueva hasta unos días antes de
Luna llena. Durante este periodo podrá ver el máximo detalle de los cráteres y riscos
lunares.
* ¡AVISO SOLAR! No intente nunca observar el sol por un telescopio sin un
filtro solar adecuado.
SU PRIMERA NOCHE EN EL EXTERIOR
OBSERVAR LA LUNA
Puede observar muchos más objetos celestes, como
planetas, clústeres estelares y nebulosas usando
esta misma técnica si sabe dónde encontrarlos en el
firmamento.
La app gratuita de Celestron SkyPortal para iOS y
Android puede ayudarle a localizar e identificar una
amplia gama de objetos celestes rápida y fácilmente.
Ocular de baja potencia
Mando de
enfoque
4
Para obtener más información de este producto, visite la página de producto correspondiente en celestron.com
AVISO SOLAR:
No intente nunca observar el sol por un telescopio sin un filtro solar adecuado.
¿Necesita ayuda?
Contacte con el soporte técnico de Celestron celestron.com/pages/technical-support
09-21
www.celestron.com/pages/warranty
