Century 1557 VersaFlex User manual

1557 VersaFlex
July 06
•Las pautas en este manual no son una guía completa de referencia para
el estiramiento. Consulte a un entrenador personal u otro profesional
certificado para aprender las técnicas correctas de estiramiento.
1557 VersaFlex
•El VersaFlex no proporciona un estiramiento completo del cuerpo. Tiene
el propósito de usarse para ayudar dentro de un entrenamiento completo
de estiramiento.
Pautas generales del estiramiento
Owner’s Manual
Todo el mundo puede, y debe, estirase sin importar su edad, flexibilidad o nivel de
acondicionamiento. El estiramiento se puede hacer en cualquier momento del día.
Beneficios del estiramiento
•Tensión muscular reducida
•Flexibilidad y alcance de movimiento aumentados
•Prevención de lesiones
•Circulación aumentada
Para estirarse
Respire honda y lentamente para relajar su cuerpo.
Estire hasta el punto que sienta una tensión ligera.
Mantenga la posición de 10 a 30 segundos – No se zarandeé.
La tensión debe disminuir mientras se mantiene estirado.
Estírese un poco más hasta que sienta de nuevo una tensión ligera.
Mantenga la posición de 10 a 30 segundos.
Deje de estirarse.
NOTA: Si la tensión no disminuye durante el estiramiento, lo más probable es que se
está estirando demasiado. Desista con cuidado e inténtalo de nuevo. Respire
lentamente en la duración del estiramiento.
Place serial # here
IMPORTANT!
Read this manual before assembling or using this product.
Retain this manual for future reference.
IMPORTANT!
Lire ce manuel avant le montage ou l’utilisation de ce produit. Conserver-le
pour tout recours future.
¡IMPORTANTE!
Lea este manual antes de armar o usar este producto. Conserve el manual
para referencia futura.
Century® Incorporated 1000 Century Blvd.
Midwest City, OK 73110
800.654.4701
www.CenturyFitness.com
WICHTIG!
Lesen Sie dieses Handbuch, bevor Sie dieses Produkt zusammenbauen oder
benutzen. Bewahren Sie dieses Handbuch zu weiterem Gebrauch auf.
Register @ www.centuryfitness.com

2 1557 VersaFlex 1557 VersaFlex 27
THANK YOU for buying a Century ® Fitness Product!!!
ADVERTENCIA:
Century Fitness products are designed and manufactured to the highest
standards in order to provide you with years of great workouts. We
proudly stand behind all our products with the best customer service in
the fitness industry. If you have any questions or need assistance, please
contact us at:
•Los niños sólo deben usar el equipo bajo la supervisión estricta de
un adulto.
•No use el VersaFlex para estirar músculos lesionados.
•Manténgalo lejos de piezas en movimiento. El no hacerlo puede
www.centuryfitness.com ocasionar una lesión personal seria.
•El equipo de Century Fitness es para el condicionamiento físico.
Toll Free: 1-877-427-8348 or 1-877- 42 R U FIT Las lesiones, incluyendo la parálisis y la muerte, pueden ocurrir
Monday – Friday, 7:00AM – 8:00PM Central Standard Time
Saturday, 9:00AM – 4:00PM Central Standard Time cuando usa este equipo.
¡EL USUARIO ASUME TODO EL RIESGO DE LESIONARSE!
Century Fitness warrants this product to be free from defects in materials and
workmanship for a period of 1 year (excludes upholstery), provided the product is
used for its intended purpose, and provided the product has not been subjected
to obvious abuse, misuse or neglect. The upholstery is warranted for a period of
90 days. The extent of Century’s liability under this warranty is to defects or
replacement of any equipment or part defective at the time of purchase. Century
shall not have any liability to repair and/or replace said equipment or part if the
purchaser uses the equipment or part in contravention of the instructions
provided by Century, or if damage is caused by the purchaser in any way.
Warranty 1. Jale el mango de cremallera y desenganche la palanca hacía la almohadilla del
asiento para desenganchar el trinquete. Esto permite que las piernas se muevan
libremente.
2. Mueve las piernas hasta la posición de cerrar.
3. Siéntese en la almohadilla del asiento con su espalda firmemente puesta contra el
soporte lumbar. Descanse sus piernas en las almohadillas de piernas con las
almohadillas del muslo descansando firmemente contra la parte interior de sus
muslos.
In no event shall Century’s liability for any reason and upon any cause of action
whatsoever exceed the value of the product purchased. Misuse, abuse, improper
use or failure to follow instructions including any disclaimer shall void any liability,
responsibility or warranty by Century.
4. Ajuste las almohadillas del muslo a una de las tres ubicaciones proporcionadas para
que las rodillas también se apoyan.
Please refer to the next page for more on terms and conditions.
♦Read all assembly and operating instructions carefully and completely before
using this product. 5. Para aumentar el estiramiento, empuje el mango de cremallera hacia adelante tanto
como se pueda cómodamente, luego jale hacia atrás levemente. Repita este proceso
hasta que alcance el estiramiento deseado.
Important
♦Remove all parts and identify according to the Parts List to ensure all parts are
present.
♦Register your product with Century Fitness. 6. Coloque el manillar en su posición en el armazón principal (#1) para ayudar con el
estiramiento hacia adelante.
♦Keep all product literature for future reference.
♦All warnings and instructions should be strictly followed to prevent personal
injury and property damage. 7. Use los manillares de cualquiera de las piernas para ayudar con el estiramiento por
encima de las piernas.
♦Follow all of the directions when assembling, adjusting and using this product.
♦Ensure all bolts are tight and secure before each use. 8. El mango de cremallera se puede bajar hacia adelante al apretar juntos la palanca de
desenganche y el mango de cremallera y bajando el ensamblaje alejándolo de usted.
♦Inspect product for worn or broken parts before each use. If a part is worn or
broken, discontinue use of product immediately and contact Century Fitness
for replacement parts.
9. Para relajar la tensión de estiramiento, jale el mango de cremallera y suelte la palanca
hacia usted hasta que se desenganche el trinquete.
♦Place the product on a level surface.
♦Do not use this product in any commercial or institutional environment. This
Century Fitness product is intended for home INDOOR use only.
10. Cierre juntos los armazones de las piernas al aplicar una ligera presión con sus
piernas.
This product is intended for use by persons trained in the use of such equipment
by a professional. At no time should a participant use old, modified or damaged
equipment and accessories as injury may result. The user assumes all risk of
injury! Century cannot and will not be responsible for the misuse, unauthorized,
or improper use of this product.
Disclaime
r
Consult your physician prior to starting any fitness program. The product should
be used by persons in good physical condition, and trained by qualified
personnel.

Century’s Terms and Conditions
Apriete todos los tornillos después de cada paso.
THE FOLLOWING TERMS AND CONDITIONS APPLY TO ALL SALES. PLEASE REVIEW CAREFULLY.
THESE TERMS AND CONDITIONS INCLUDE LIMITED WARRANTIES, AND DISCLAIMERS OF LIABILITY
AND ARBITRATION PROVISIONS. KEEPING AND USING YOUR PRODUCT INDICATES YOUR
AGREEMENT TO THESE TERMS. IF YOU DO NOT WISH TO AGREE TO THESE TERMS, YOU HAVE 14
DAYS FROM DATE OF PURCHASE TO RETURN THE UNUSED PRODUCT.

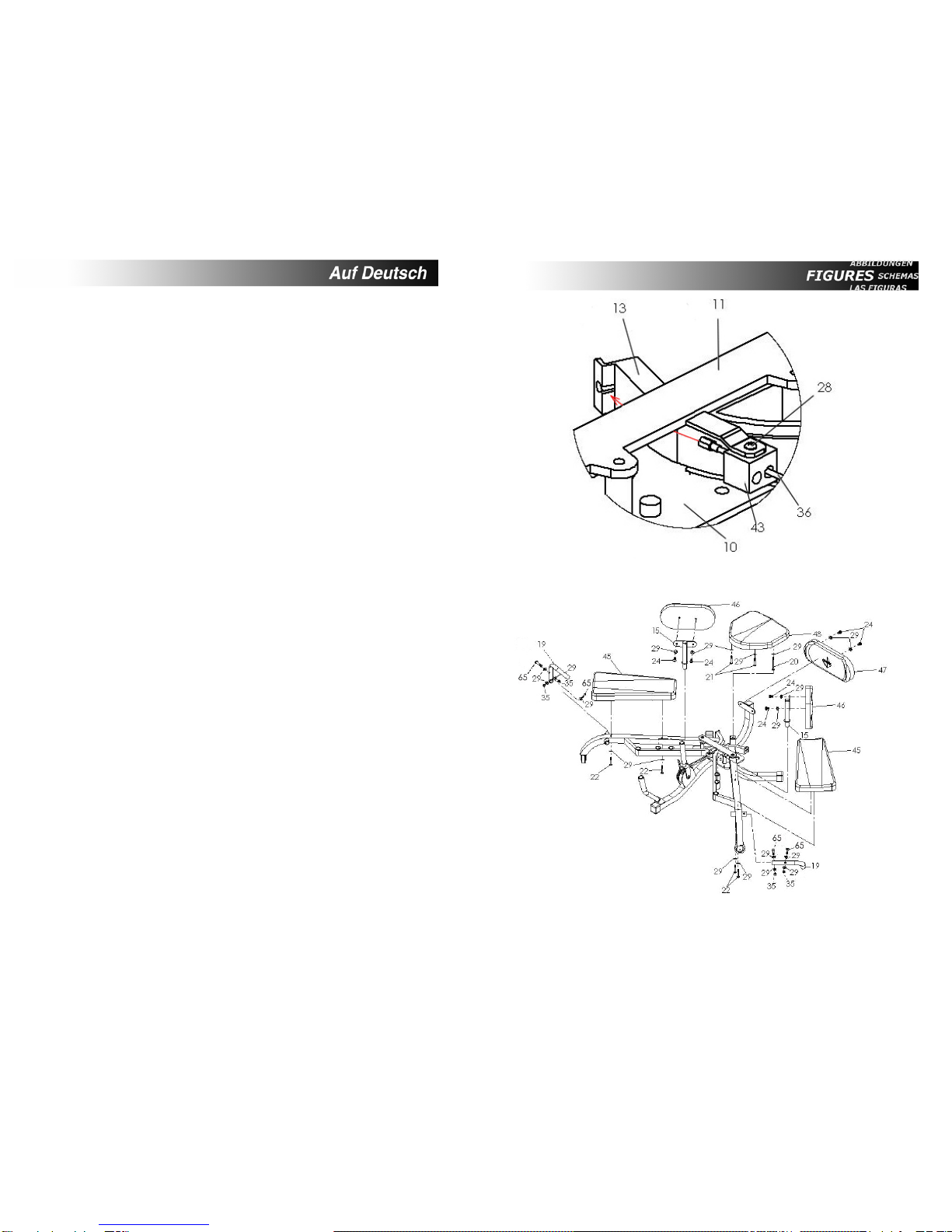

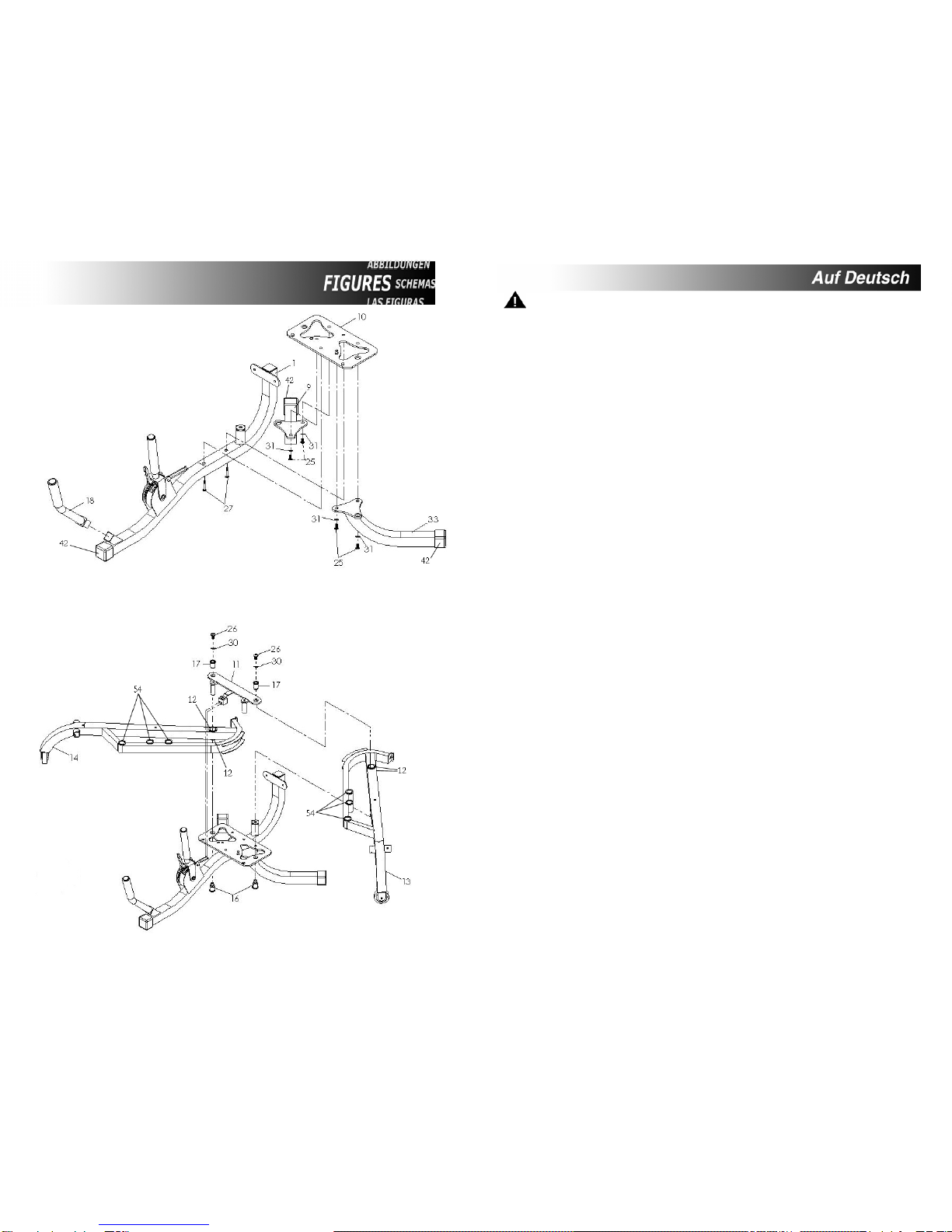

1. Sujete la placa de ubicación (#10) al armazón principal (#1) usando (2) tornillos de cabeza
allen (#27). Apriete los tornillos fijamente. Véase la figura 1.
2. Sujete los rieles de base (#9 y #33) al lado inferior de la placa de ubicación (10) usando (4)
arandelas planas, (#31) y (4) tornillos de cabeza allen (#25) en los 4 agujeros que se
encuentran más cerca del armazón principal (#1). Apriete los tornillos a mano. Véase la
figura 1.
High Risk Activity
Products sold through this website, Century’s catalog sales or otherwise, include equipment and gear for martial arts, weight training, boxing, yoga, fitness,
fencing and demonstration. Participation in any of these activities should be considered a high-risk sports activity. Your participation in any of these
activities is at your own risk. You agree to consult with your personal physician before participating in any of these high-risk activities. Read and follow
specific warnings and instructions on products and in product literature or inserts. Save these documents for reference.
NOTA: Si no está pre-ensamblado, coloque un pie cuadrado de goma (#42) en cada uno de los
rieles traseros de base (#9 y #33) y en el armazón principal (#1) como se ve en la figura 1. Assumption of the Risk
By buying Century’s products, you understand and agree that martial arts, boxing, yoga, fitness, weight lifting and demonstrations are high risk activities
and, to the extent permitted by law, YOU EXPRESSLY AND VOLUNTARILY ASSUME THE RISK OF DEATH OR OTHER PERSONAL INJURY
SUSTAINED WHILE PARTICIPATING IN SUCH ACTIVITIES WHETHER OR NOT CAUSED BY THE NEGLIGENCE OR OTHER FAULT of Century
including but not limited to equipment malfunction from whatever cause, or any other fault of Century. Additionally, you agree to indemnify, defend and hold
Century harmless from any third party claims arising from such High Risk Activities or Martial Arts Weapons or any other Century product.
3. Si no está pre-ensamblada, sujete una rueda (#39) a cada pierna (#13 y #14) con (1)
tornillo de cabeza allen (#65), (2) arandelas plana (#29) y (1) tuerca hexagonal (#35) por
cada pierna. Véase la figura 5.
Limited Replacement Warranty
Century warrants its products to be free from defects in materials and workmanship for a period of 90 days from date of purchase, provided they have not
been subjected to obvious abuse, neglect or misuse. Century’s sole liability is limited to repairing or replacing products that are returned prepaid to Century
within this 90-day period, unless specific product literature specifies otherwise. Due to vendor requirements, books and videos cannot be refunded once the
seal is broken. Century’s warranty as to books and videos is limited to exchange for the same title if the tape or book proves defective. See our Return and
Exchange Policy for more information.
4. Coloque las piernas (#13 y 14) en su lugar en la placa de ubicación (#10) asegurándose
que los rodamientos (#12) estén ensamblados a las piernas (piezas 13 y 14) como se ve en
la figura 2.
WARRANTY DISCLAIMER
THE ABOVE STATED WARRANTIES ARE IN LIEU OF ALL OTHER WARRANTIES EXPRESSED OR
IMPLIED INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR

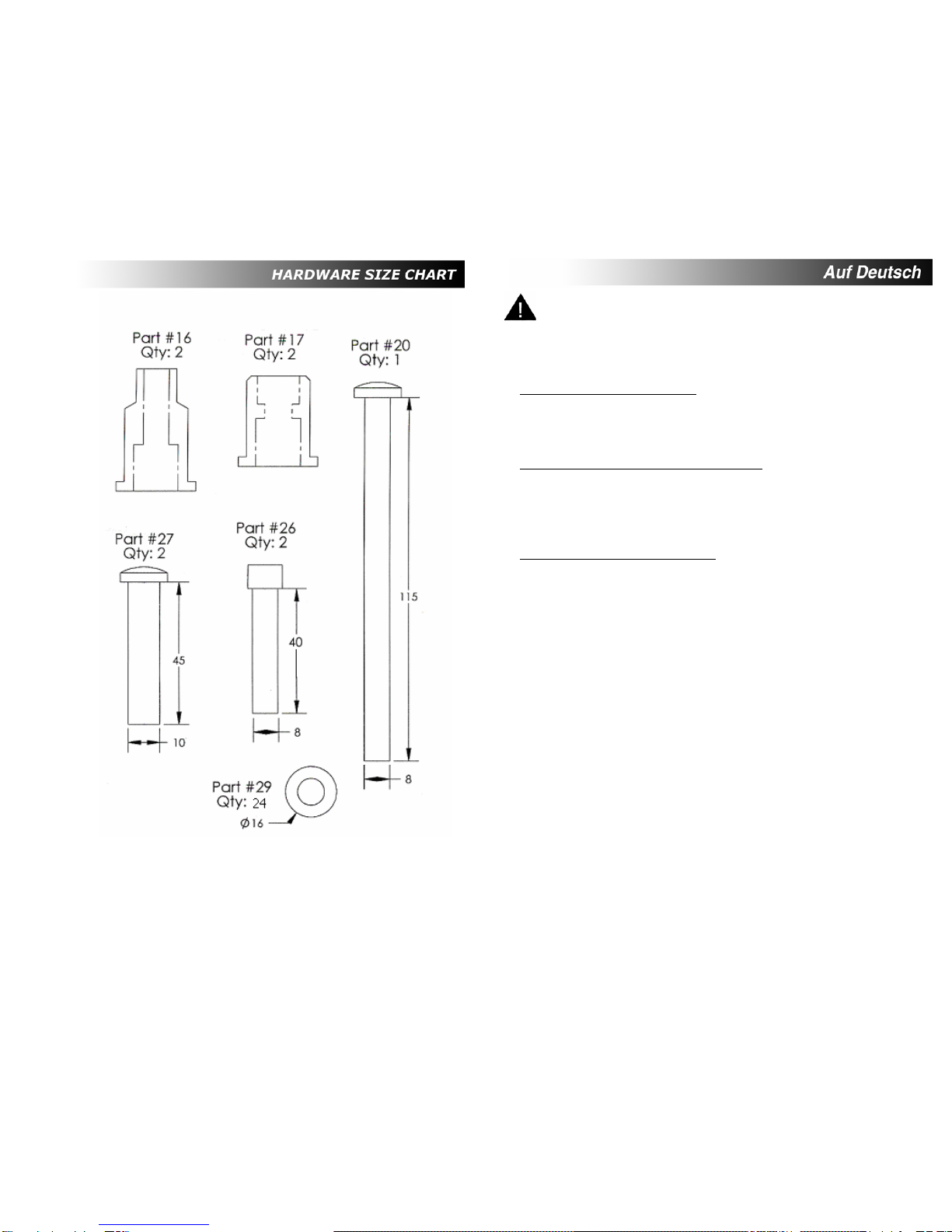

5. Coloque la placa de soporte del asiento (#11) en su lugar. Sujete el casquillo enroscado
inferior de acero (#16) desde abajo de la placa de ubicación (#10) y sujete el casquillo
superior de acero (#17) desde arriba de la placa de soporte del asiento (#11). Sujete
usando (2) tornillos de cabeza allen (#26). Apriete todos los tornillos fijamente. Cuide de no
apretar en exceso. Esto permite que las piernas se muevan libremente. Véase la figura 2.
PURPOSE AND OF ALL OTHER OBLIGATIONS AND LIABILITIES OF CENTURY. CENTURY NEITHER
ASSUMES, NOR AUTHORIZES ANY OTHER PERSON TO ASSUME FOR IT, ANY OTHER LIABILITY IN
CONNECTION WITH THE SALE OF PRODUCTS FROM ITS WEBSITE, CATALOG OR OTHERWISE. THE
ABOVE LIMITED WARRANTIES SHALL NOT APPLY TO ANY PRODUCT WHICH HAS BEEN SUBJECT TO
ACCIDENT, NEGLIGENCE, ALTERATION, ABUSE, OR MISUSE. THE TERM “ORIGINAL PURCHASER” AS
USED IN THIS WARRANTY MEANS THE PERSON TO WHOM THE PRODUCT IS ORIGINALLY SOLD AS
6. El bloque directriz (#43) está pre-ensamblado a la placa de soporte del asiento (#11),
usando un tornillo de cabeza de cruz (#28). SHOWN ON THE SALES INVOICE. THESE WARRANTIES SHALL APPLY ONLY WITHIN THE
BOUNDARIES OF THE UNITED STATES AND CANADA.
Limitation of Liability
NOTA: Si no está pre-ensamblado, inserte las fundas de nylon (#54) en las piernas izquierda y
derecha (piezas 13 y 14) como se ve en la figura 2. As set forth above under the limited warranty provisions, Century’s liability is limited to repair or replacement of its products which are returned to it prepaid
in the specified period of time. In no event shall Century’s liability exceed the value of the products sold. Century shall not be liable for any special or
consequential damages that result from the use of any product sold through this website or through its catalog. Applicable law may not allow the limitation
or exclusion of liability of special or consequential damages so the above limitation or exclusion may not apply to your purchase, but it is intended to be the
maximum limitation as permitted by law.
7. Suelte el trinquete según la necesidad (instrucción de usanza #1) e inserte los cables (#36)
a través de los agujeros en el bloque directriz (#43), luego inserte el extremo del cable en el
gancho de cable sujetado a las piernas. Véase la figura 3.
Warning
Use and misuse of products sold through this website, Century’s catalog or otherwise, involves serious risks including injury, disability and death.
Purchasers, users and participants assume all risk of injury. Century cannot and will not be responsible for the misuse or unauthorized and improper use of
products sold through this website, Century’s catalog or otherwise.
8. Sujete (1) poste de barra (#19) a cada pierna (#13 y #14) usando (2) tornillos de cabeza de
allen (#65), (4) arandelas planas (#29) y (2) tuercas de nylon (#35) por pierna. Véase la
figura 4.
General Disclaimer
Product descriptions, typographic, pricing and photographic errors are unintentional and subject to correction. We regret, but are not liable for such errors.
Century reserves the right to reject any orders placed for a product listed at an incorrect price. If you discover an error in our website or catalog, please let
us know.
Applicable Law and Arbitration of Disputes
9. Sujete la almohadilla de asiento (#48) al armazón principal (#1) y la placa de apoyo de
asiento (#11) usando (1) tornillo de cabeza de allen (#20), (2) tornillos de cabeza allen (#21)
y (3) arandelas planas (#29). Véase la figura 4.
Your order from this website or from Century’s catalog shall be governed in all respects by the laws of the State of Oklahoma, U.S.A. without its choice of
law provisions, and not by the 1980 U.N. Convention on contracts for the international sale of goods. The State of Oklahoma’s law governing “Sales,” as
found in Title 12A of the Oklahoma Statutes has specific application to goods sold by Century to you, subject to disclaimers and limitations of liability set
forth herein. You agree that jurisdiction and venue in any proceeding directly or indirectly arising out of or relating to the purchase of goods from Century not
exceeding $4500.00 will be in the small claims division of District Court of Oklahoma County, Oklahoma. You agree that any dispute or controversy arising
out of or relating to the purchase of goods from Century exceeding $4500.00 shall be resolved exclusively and finally by arbitration subject to the provisions
of the Uniform Arbitration Act as enacted in Oklahoma, as found in the Oklahoma statutes at Title 15. Such arbitration shall occur in Oklahoma County,
Oklahoma before a sole arbitrator. Any award rendered in any such arbitration proceeding shall be final and binding on each of the parties, and judgment
may be entered thereon in a court of competent jurisdiction. Any cause of action or claim you may have with respect to the purchase of Century products or
any other claim related to the use of the website or catalog must be commenced within one (1) year after the claim or cause of action arises. Century’s
failure to enforce strict performance of any provision of these terms and conditions shall not be construed as a waiver of any provision or right. Neither the
course of conduct nor trade practice shall act to modify any of these terms and conditions.
10. Sujete las almohadillas de pierna (#45) a cada pierna (#13 y #14) usando (2) tornillos de
cabeza allen (#22) y (2) arandelas planas (#29). Véase la figura 4.
11. Sujete la almohadilla de soporte lumbar (#47) al armazón principal (#1) con (2) tornillos de
cabeza allen (#24) y (2) arandelas planas (#29). Véase la figura 4. NOTICE OF DISPUTE RESOLUTION AND ARBITRATION AGREEMENT
The terms and conditions of all sales by Century provide that all disputes between you and Century will
12. Sujete las almohadillas del muslo (#46) a los soportes de almohadillas del muslo (#15)
usando (2) tornillos de cabeza de allen (#24) y (2) arandelas planas (#29) por cada
almohadilla del muslo. Véase la figura 4.
be resolved by BINDING ARBITRATION.
You GIVE UP YOUR RIGHT TO GO TO COURT to assert or defend your rights under this contract except
for matters that may be taken to THE SMALL CLAIMS COURT OF OKLAHOMA COUNTY, OKLAHOMA.
Your rights will be determined by a NEUTRAL ARBITRATOR and NOT a judge or jury.
13. Sujete los soportes de almohadillas del muslo (#15) a las piernas (#13 y #14) según sea
necesario. Véase la figura 4. You are entitled to a FAIR HEARING, BUT the arbitration procedures are SIMPLER AND MORE LIMITED
THAN RULES APPLICABLE IN COURT.
Arbitrator decisions are as enforceable as any court order and are subject to VERY LIMITED REVIEW
14. Coloque el manillar (#18) en el armazón principal (#1). Véase la figura 1. BY A COURT.
FOR MORE DETAILS, SEE “APPLICABLE LAW AND ARBITRATION” ABOVE.
26 3

4 25
Part # Description Pre-Assembled Qty Item # SKU # Pieza # Descripción Pre-
ensamblado Cant. Artículo # Unidad de almacenaje #
1 1557 Main Frame 1 7000 281 35 Tuerca hexagonal, M8 6 7002 104
2 Check Pawl Y 1 7003 199 36 Cable Sí 2 7003 205
3 Ratchet Handle Y 1 7003 200 37 Anillo-C Sí 1 7002 198
4 Release Lever Spring Y 1 7003 201 38 Tornillo de cabeza de cruz, 4.2x16 Sí 2 7002 237
5 Check Pawl Spring Sleeve Y 1 7002 177 39 Rueda 2 7001 136
6 Gear Y 1 7003 202 40 Asa de espuma, 20 x 28 x 155 mm Sí 3 7001 141
7 Release Lever Y 1 7003 203 41 Asa de espuma, 24 x 32 x 105 mm Sí 1 7001 142
8 Check Pawl Bushing Y 1 7002 178 42 Pie cuadrado de goma, 38mm Sí 3 7001 137
9 1557 Right Rear Base Rail 1 7000 282 43 Bloque directriz Sí 1 7003 206
10 1557 Locating Plate 1 7000 283 44 38mm Tapa Cuadrada Sí 1 7001 007
11 1557 Seat Support Plate 1 7000 284 45 1557 Cojín para la pierna 2 7004 044
12 Bearing Y 4 7002 179 46 1557 Almohadilla del muslo 2 7004 045
13 Left Leg 1 7000 285 47 1557 Almohadilla de soporte lumbar 1 7004 046
14 Right Leg 1 7000 286 48 1557 Almohadilla de asiento 1 7004 047
15 Thigh Pad Support 2 7003 204 49 Arandela plana, 17/25/2.0 Sí 2 7002 197
16 Bottom Threaded Steel Bushing 2 7002 180 50 Rodamiento de Nylon Sí 2 7001 138
17 Top Steel Bushing 2 7002 181 51 Rueda de cremallera Sí 1 7003 207
18 Handlebar 1 7000 287 52 Etiqueta adhesiva de escala Sí 1 7003 208
19 Handlebar Post 2 7000 288 53 Resorte de trinquete Sí 1 7003 209
20 Allen Head Bolt, M8 x 115 mm 1 7002 182 54 Funda de nylon Sí 6 7001 139
21 Allen Head Bolt, M8 x 80 mm 2 7002 183 55 Tapa redonda, 25mm Dia Sí 1 7001 024
22 Allen Head Bolt, M8 x 55 mm 4 7002 184 56 25mm Tapa cuadrada Sí 2 7001 099
57 Tapa redonda de plástico, 22.2mm Sí 3 7001 140
24 Allen Head Bolt, M8 x 15 mm 6 7002 186 58 Tornillo de cabeza Allen, M10 x 75 mm Sí 1 7002 191
25 Allen Head Bolt, M10 x 15 mm 4 7002 187 59 Tuerca hexagonal, M10 Sí 1 7002 099
26 Allen Head Bolt, M8 x 40 mm 2 7002 235 60 Etiqueta C-01: Etiqueta de advertencia
ge
n
e
r
a
l Sí 1 7003 144
27 Allen Head Bolt, M10 x 45 mm 2 7002 189 61 Etiqueta C-03: Etiqueta de mantener las
m
a
n
os
l
ejos
Sí 1 7003 146
28 Philips Head Screw, M4 Y 1 7002 192 62 1557 Etiqueta de identificación de producto Sí 1 7003 210
29 Flat Washer, 8.5/16/1.5 Y(1) 24 7002 193 63 Llaves Allen – 5mm & 6mm N/A 2 7003 211
30 Flat Washer, 8/10/1 2 7002 194 64 Tornillo de cabeza Allen, M6 x 20 mm Sí 3 7002 239
31 Flat Washer, 10.5/20/2 4 7002 195 65 Tornillo de cabeza Allen, M8 x 40 mm 6 7002 238
32 Allen Head Bolt, M6 x 60 mm Y 1 7002 236 66 Arandela plana, 15/6.5/1.0 Sí 1 7002 240
33 1557 Left Rear Base Rail 1 7000 302
34 Hex Nut, M6 Y 1 7002 106

24 5
Pieza # Descripción Pre-ensamblado Cant. Artículo # Unidad de
almacenaje # Part # Description Pre-Assembled Qty Item # SKU #
1 1557 Armazón principal 1 7000 281 35 Hex Nut, M8 6 7002 104
2 Trinquete Sí 1 7003 199 36 Cable Y 2 7003 205
3 Mango de cremallera Sí 1 7003 200 37 C-ring Y 1 7002 198
4 Resorte de desenganche de palanca Sí 1 7003 201 38 Philips Head Screw, 4.2 x 16 Y 2 7002 237
5 Funda del resorte de trinquete Sí 1 7002 177 39 Wheel 2 7001 136
6 Engranaje Sí 1 7003 202 40 Foam Handgrip, 20 x 28 x 155 mm Y 3 7001 141
7 Desenganche de palanca Sí 1 7003 203 41 Foam Handgrip, 24 x 32 x 105 mm Y 1 7001 142
8 Casquillo de trinquete Sí 1 7002 178 42 Square Rubber Foot, 38mm Y 3 7001 137
9 1557 Riel de base posterior - derecho 1 7000 282 43 Guiding Block Y 1 7003 206
10 1557 Placa de ubicación 1 7000 283 44 38mm Square End Cap Y 1 7001 007
11 1557 Placa de apoyo de asiento 1 7000 284 45 1557 Leg Cushion 2 7004 044
12 Rodamientos Sí 4 7002 179 46 1557 Thigh Pad 2 7004 045
13 Pierna izquierda 1 7000 285 47 1557 Backrest Cushion 1 7004 046
14 Pierna derecha 1 7000 286 48 1557 Seat Cushion 1 7004 047
15 Apoyo de almohadilla del muslo 2 7003 204 49 Flat Washer, 17/25/2.0 Y 2 7002 197
16 Casquillo enroscado inferior de acero 2 7002 180 50 Nylon Bearing Y 2 7001 138
17 Casquillo superior de acero 2 7002 181 51 Ratchet Wheel Y 1 7003 207
18 Manillar 1 7000 287 52 Scale Sticker Y 1 7003 208
19 Poste del manillar 2 7000 288 53 Check Pawl Spring Y 1 7003 209
20 Tornillo de cabeza Allen, M8 x 115 mm 1 7002 182 54 Nylon Sleeve Y 6 7001 139
21 Tornillo de cabeza Allen, M8 x 80 mm 2 7002 183 55 Round End Cap, 25mm Dia Y 1 7001 024
22 Tornillo de cabeza Allen, M8 x 55 mm 4 7002 184 56 25mm Square End Cap Y 2 7001 099
57 Round Plastic End Cap, 22.2mm Y 3 7001 140
24 Tornillo de cabeza Allen, M8 x 15 mm 6 7002 186 58 Allen Head Bolt, M10 x 75 mm Y 1 7002 191
25 Tornillo de cabeza Allen, M10 x 15 mm 4 7002 187 59 Hex Nut, M10 Y 1 7002 099
26 Tornillo de cabeza Allen, M8 x 40 mm 2 7002 235 60 Label C-01: General Warning Label Y 1 7003 144
27 Tornillo de cabeza Allen, M10 x 45 mm 2 7002 189 61 Label C-03: Keep Hands Away Label Y 1 7003 146
28 Tornillo de cabeza de cruz, M4 Sí 1 7002 192 62 1557 Product ID label Y 1 7003 210
29 Arandela plana, 8.5/16/1.5 Sí(1) 24 7002 193 63 Allen Wrenches – 5mm & 6mmm N/A 2 7003 211
30 Arandela plana, 8/10/1 2 7002 194 64 Allen Head Bolt, M6 x 20mm Y 3 7002 239
31 Arandela plana, 10.5/20/2 4 7002 195 65 Allen Head Bolt, M8 x 40mm 6 7002 238
32 Tornillo de cabeza Allen, M6 x 60 mm Sí 1 7002 236 66 Flat Washer, 15/6.5/1.0 Y 1 7002 240
33 1557 Riel de base posterior - izquierdo 1 7000 302
34 Tuerca hexagonal, M6 Sí 1 7002 106

6 23
•Die Hinweise in dieser Anleitung sind kein vollständiger Leitfaden für
Dehnungsübungen. Konsultieren Sie einen persönlichen Trainer oder
andere Experten, um sich über die richtigen Dehnungstechniken zu
informieren.
•VersaFlex ermöglicht keine komplette Dehnung des Körpers, Es ist zur
Unterstützung eines umfassenden Dehnungstrainings vorgesehen.
Allgemeine Hinweise zur Dehnung
Jeder kann Dehnungsübungen ausführen, unabhängig von Alter, Beweglichkeit
oder körperlicher Kondition. Dehnungsübungen können zu jeder Tageszeit
ausgeführt werden.
Positive Auswirkungen von Dehnungsübungen
•Verringerte Muskelspannung
•Bessere Beweglichkeit und größerer Bewegungsumfang
•Vorbeugung von Verletzungen
•Verbesserte Durchblutung
Durchführung von Dehnungsübungen
Holen Sie mehrmals tief Luft, um Ihren Körper zu entspannen.
Dehnen Sie sich bis Sie eine leichte Spannung spüren.
Halten Sie diese Position 10 bis 30 Sekunden lang und federn Sie dabei nicht.
Die Spannung sollte nachlassen, während Sie die Dehnung halten.
Dehnen Sie sich etwas weiter, bis Sie wieder eine leichte Spannung spüren.
Halten Sie diese Position wieder 10 bis 30 Sekunden lang.
Entspannen Sie sich.
HINWEIS: Wenn die Spannung während der Dehnung nicht nachlässt,
überdehnen Sie sich wahrscheinlich. Entspannen Sie sich und versuchen Sie es
noch einmal. Atmen Sie während des Dehnens langsam.

22 7
WARNUNG:
•Kinder sollten das Gerät nur unter genauer Aufsicht von Erwachsenen
benutzen.
•Verwenden Sie VersaFlex nicht zur Dehnung verletzter Muskeln.
•Greifen Sie nicht in bewegliche Teile. Dies kann zu schweren
Verletzungen führen.
•Century Fitness Geräte sind zur Verbesserung der körperlichen
Kondition vorgesehen. Bei der Verwendung des Gerätes kann es zu
Verletzungen, einschließlich Lähmung und Tod kommen.
•VERWENDUNG DES GERÄTES AUF EIGENE GEFAHR!
1. Ziehen Sie den Handgriff der Ratsche und den Entriegelungshebel in Richtung des
Sitzpolsters, um die Arretierung zu lösen. Die ermöglicht die freie Bewegung der
Beinstützen.
2. Bringen Sie die Beinstützen in die geschlossene Position.
3. Setzen Sie sich auf das Sitzpolster und lehnen Sie sich fest gegen das
Rückenpolster. Legen Sie Ihre Beine auf die Beinstützen, sodass die Innenseiten
der Oberschenkel fest an den Oberschenkelpolstern anliegen.
4. Stellen Sie die Oberschenkelpolster auf eine von drei möglichen Positionen ein,
sodass auch die Knie gestützt werden.
5. Zur Erhöhung der Dehnung drücken Sie den Handgriff der Ratsche so weit Sie
können nach vorn und ziehen diesen dann wieder etwas zurück. Wiederholen Sie
dies, bis die gewünschte Dehnung erreicht ist.
6. Stecken Sie den Handgriff in den Hauptrahmen (1) und verwenden Sie diesen zur
Dehnung nach vorn.
7. Verwenden Sie die Handgriffe an den Seiten der Beinstützen zur Dehnung über die
Beine.
8. Um den Handgriff der Ratsche nach vorn zu schieben, drücken Sie Handgriff und
Entriegelungshebel zusammen und schieben diese von Ihnen weg.
9. Um die Dehnungsspannung zu verringern ziehen Sie den Handgriff der Ratsche
und den Entriegelungshebel zu sich heran bis die Arretierung freigegeben wird.
10. Schließen Sie die Beinstützen, indem Sie mit Ihren Beinen leichten Druck ausüben.

8 21
Ziehen Sie nach jedem Schritt alle Schrauben fest an.
6
1. Befestigen Sie die Verbindungsplatte (10) mit 2 Inbusschrauben (27) am Hauptrahmen
an. Ziehen Sie die Schrauben fest. Siehe Abb. 1.
2. Befestigen Sie die zwei Bodenschienen (9 und 33) mit 4 flachen Unterlegscheiben (31)
und 4 Inbusschrauben (25) an der Unterseite der Verbindungsplatte (10) an den 4
Löchern zum Hauptrahmen (1) hin. Ziehen Sie die Schrauben mit der Hand an. Siehe
Abb. 1.
HINWEIS: Falls nicht bereits montiert, stecken Sie einen quadratischen Gummifuß auf
jede der hinteren Bodenschienen (9 und 33) und den Hauptrahmen (1). Siehe
Abb. 1.
3. Falls nicht bereits montiert, bringen Sie an jeder Beinstütze (13 und 14) ein Rad (39) an.
Verwenden Sie dazu pro Beinstütze 1 Inbusschraube (65), 2 flache Unterlegscheiben
(29) und 1 Sechskantmutter (35). Siehe Abb. 5
4. Bringen Sie die Beinstützen (13 und 14) an der Verbindungsplatte (10) an und stellen Sie
sicher, dass die Lager (12) an den Beinstützen (13 und 14) wie in Abb. 2 dargestellt
montiert sind.
5. Bringen Sie die Sitzauflageplatte (11) in Position. Montieren Sie die untere Stahl-
Gewindebuchse (16) unter der Verbindungsplatte (10) und die obere Stahlbuchse (17)
auf der Sitzauflageplatte (11). Befestigen Sie diese mit 2 Inbusschrauben (26). Ziehen
Sie alle Schrauben fest. Keinesfalls überdrehen. Die ermöglicht die freie Bewegung
der Beinstützen. Siehe Abb. 2.

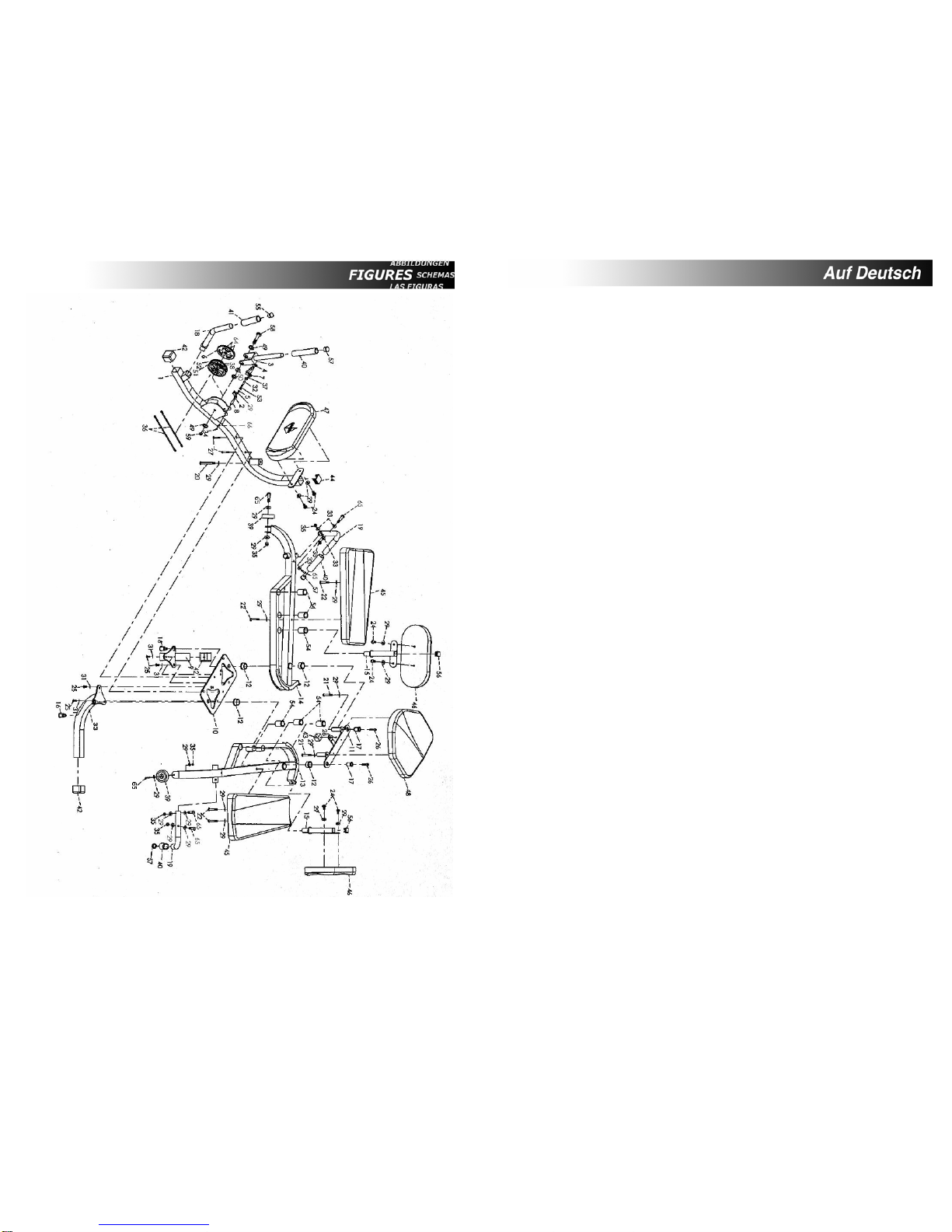

Figure 1; Schema 1; Figura 1; Abbildung 1
6. Der Führungsblock (43) ist bereits mit einer Kreuzschlitzschraube (28) an der
Sitzauflageplatte (11) montiert.
HINWEIS: Falls nicht bereits montiert, stecken Sie die Plastikhülsen (54) in die linke und
rechte Beinstütze (13 und 14) wie in Abb. 2 dargestellt.
7. Lösen Sie die Arretierung je nach Bedarf (siehe Bedienung Punkt 1) und stecken Sie die
Seilzüge (36) durch die Löcher im Führungsblock (43). Hängen Sie dann die Enden der
Seilzüge in die an den Beinstützen befindlichen Halterungen ein. Siehe Abb. 3.
8. Bringen Sie an jeder Beinstütze (13 und 14) einen Handgriff (19) an. Verwenden Sie pro
Beinstütze 2 Inbusschrauben (65), 4 flache Unterlegscheiben (29) und 2 Plastikmuttern
(35). Siehe Abb. 4.
9. Montieren Sie das Sitzpolster (48) an Hauptrahmen (1) und Sitzauflageplatte (11).
Verwenden Sie dazu 1 Inbusschraube (20), 2 Inbusschrauben (21) und 3 flache
Unterlegscheiben (29). Siehe Abb. 4.
10. Montieren Sie die Beinpolster (45) an den Beinstützen (13 und 14). Verwenden Sie 2
Inbusschrauben (22) und 2 flache Unterlegscheiben (29). Siehe Abb. 4.
11. Montieren Sie das Rückenpolster (47) am Hauptrahmen (1). Verwenden Sie dazu 2
Inbusschrauben (24) und 2 flache Unterlegscheiben (29). Siehe Abb. 4.
12. Montieren Sie die Oberschenkelpolster an den Halterungen (15). Verwenden Sie pro
Polster 2 Inbusschrauben (24) und 2 flache Unterlegscheiben (29). Siehe Abb. 4.
13. Montieren Sie die Halterungen der Beinpolster (15) in der gewünschten Position an den
Beinstützen (13 und 14). Siehe Abb. 4.
14. Stecken Sie den Handgriff (18) in den Hauptrahmen (1). Siehe Abb. 1.
Figure 2; Schema 2; Figura 2; Abbildung 2

20 9
Teil Nr. Beschreibung Vormontiert Anzahl Art. Nr. SKU Nr.
35 Sechskantmutter, M8 6 7002 104
36 Seilzug JA 2 7003 205
37 C-Ring JA 1 7002 198
38 Kreuzschlitzschraube, 4.2x16 JA 2 7002 237
39 Rad 2 7001 136
40 Schaumstoffhandgriff, 20x28x155 mm JA 3 7001 141
41 Schaumstoffhandgriff, 24x32x105 mm JA 1 7001 142
42 Quadratischer Gummifuß, 38 mm JA 3 7001 137
43 Führungsblock JA 1 7003 206
44 Quadratische Endkappe 38 mm JA 1 7001 007
45 1557 Beinpolster 2 7004 044
46 1557 Oberschenkelpolster 2 7004 045
47 1557 Rückenpolster 1 7004 046
48 1557 Sitzpolster 1 7004 047
49 Flache Unterlegscheibe, 17/25/2,0 JA 2 7002 197 Figure 3; Schema 3; Figura 3; Abbildung 3
50 Plastiklager JA 2 7001 138
51 Klinkenrad JA 1 7003 207
52 Skalenaufkleber JA 1 7003 208
53 Feder der Sperrklinke JA 1 7003 209
54 Plastikhülse JA 6 7001 139
55 Runde Endkappe, 25 mm Ø JA 1 7001 024
56 Quadratische Endkappe 25 mm JA 2 7001 099
57 Runde Plastik-Endkappe, 22,2 mm JA 3 7001 140
58 Inbusschraube, M10 x 75 mm JA 1 7002 191
59 Sechskantmutter, M10 JA 1 7002 099
60 Aufkleber C-01: Allgemeine Warnung JA 1 7003 144
61 Aufkleber C-03: Nicht hineinfassen JA 1 7003 146
62 1557 Typschild JA 1 7003 210
63 Inbusschlüssel – 5mm & 6mm nicht zutreffend 2 7003 211
64 Inbusschraube, M6 x 20 mm JA 3 7002 239
65 Inbusschraube, M8 x 40 mm 6 7002 238
66 Flache Unterlegscheibe, 15/6.5/1.0 JA 1 7002 240
Figure 4; Schema 4; Figura 4; Abbildung 4

10 19
Teil
Nr. Beschreibung Vormontiert
Anza
hl Art. Nr. SKU Nr.
1 1557 Hauptrahmen 1 7000 281
2 Sperrklinke JA 1 7003 199
3 Handgriff Ratsche JA 1 7003 200
4 Feder für Entriegelungshebel JA 1 7003 201
5 Federmanschette der Arretierung JA 1 7002 177
6 Ritzel JA 1 7003 202
7 Entriegelungshebel JA 1 7003 203
8 Buchse der Arretierung JA 1 7002 178
9 1557 Hintere Bodenschiene - rechts 1 7000 282
10 1557 Verbindungsplatte 1 7000 283
11 1557 Sitzauflageplatte 1 7000 284
12 Lager JA 4 7002 179
13 Linke Beinstütze 1 7000 285
14 Rechte Beinstütze 1 7000 286
15 Halterung Oberschenkelpolster 2 7003 204
16 Untere Gewindebuchse, Stahl 2 7002 180
17 Obere Buchse, Stahl 2 7002 181
18 Handgriff 1 7000 287
19 Handgriff 2 7000 288

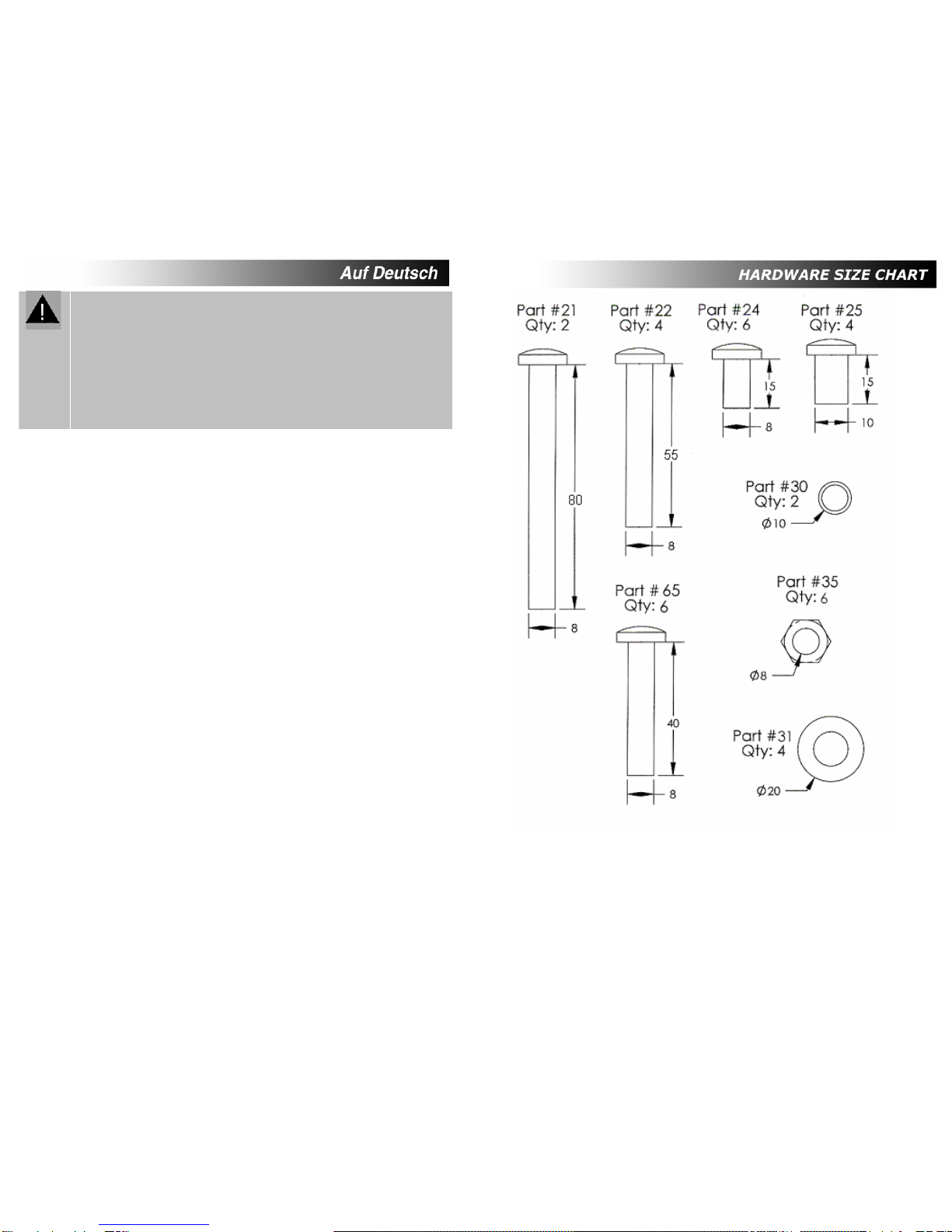

20 Inbusschraube, M8 x 115 mm 1 7002 182
21 Inbusschraube, M8 x 80 mm 2 7002 183
22 Inbusschraube, M8 x 55 mm 4 7002 184
24 Inbusschraube, M8 x 15 mm 6 7002 186
25 Inbusschraube, M10 x 15 mm 4 7002 187
26 Inbusschraube, M8 x 40 mm 2 7002 235
27 Inbusschraube, M10 x 45 mm 2 7002 189
28 Kreuzschlitzschraube, M4 JA 1 7002 192
29 Flache Unterlegscheibe, 8,5/16/1,5 JA (1) 24 7002 193
30 Flache Unterlegscheibe, 8/10/1 2 7002 194
31 Flache Unterlegscheibe, 10,5/20/2 4 7002 195
32 Inbusschraube, M6 x 60 mm JA 1 7002 236
33 1557 Hintere Bodenschiene - linke 1 7000 302
34 Sechskantmutter, M6 JA 1 7002 106
Figure 5; Schema 5; Figura 5; Abbildung 5

Tighten all bolts securely, after each step.
•Les directives dans ce manuel ne constituent pas un guide de références
pour les étirements. Consultez un entraîneur personnel ou autre
professionnel agréé pour connaître les bonnes méthodes d’étirement.
1. Attach the locating plate (#10) to the main frame (#1) using (2) allen head bolts (#27).
Tighten the bolts securely. See figure 1.
•Le VersaFlex n’offre pas une extension de toutes les parties du corps. Il se
veut un élément d’assistance dans l’ensemble de vos séances d’exercices
d’étirement.
2. Attach the base rails (#9 and #33) to the underside of the locating plate (#10) using (4) flat
washers, (#31) and (4) allen head bolts (#25) in the 4 holes nearest to the main frame (#1).
Hand-tighten bolts. See figure 1.
NOTE: If not pre-assembled, place a square rubber foot (#42) on each of the rear base
rails (#9 and #33) and on the main frame (#1) as shown in figure 1.
Directives générales d’étirement
18 11
3. If not pre-assembled, attach one wheel (#39) to each leg (#13 and #14) with (1) allen head
bolt (#65), (2) flat washers (#29) and (1) hex nut (#35) per leg. See figure 5.
Tout le monde devrait et peut faire des étirements indépendamment de l’âge, de la
flexibilité ou du niveau de condition physique. Les étirements peuvent être faits à
n’importe quel moment de la journée.
4. Place the legs (#13 and #14) in place on the locating plate (#10) making sure the bearings
(#12) are assembled to the legs (parts #13 and #14) as shown in figure 2.
Les bienfaits des exercices d’étirement 5. Set the seat support plate (#11) in place. Attach the bottom threaded steel bushing (#16)
from beneath the locating plate (#10) and the top steel bushing (#17) from above the seat
support plate (#11). Secure using (2) allen head bolts (#26). Tighten bolts securely. Be
careful not to overtighten. This allows the legs to move freely. See figure 2.
•Réduction de la tension musculaire
•Augmentation de la flexibilité et de l’ampleur des mouvements
•Prévention des blessures 6. The guiding block (#43) is pre-assembled to the seat support plate (#11), using a Philips
head screw (#28).
•Accroissement de la circulation
Pour les étirements NOTE: If not pre-assembled, insert the nylon sleeves (#54) into the left and right legs
(parts 13 and 14) as shown in figure 2.
Prenez quelques profondes respirations lentes pour détendre votre corps.
7. Release the check pawl as needed (usage instruction #1) and insert the cables (#36)
through the holes on the guiding block (#43), then insert the cable end into the cable hook
attached to the legs. See figure 3.
Étirez-vous jusqu’au point où vous sentez une légère tension.
Gardez la position pendant 10 à 30 secondes – Évitez les rebonds.
La sensation de tension devrait diminuer entre le début et la fin du mouvement.
Allez un peu plus loin jusqu’à ce que vous sentiez à nouveau une légère tension. 8. Attach (1) bar post (#19) to each leg (#13 and #14) using (2) allen head bolts (#65), (4)
washers (#29) and (2) nylon nuts (#35) per leg. See figure 4.
Maintenez la position 10 à 30 secondes.
Relâchez l’extension.
9. Attach the seat cushion (#48) to the main frame (#1) and seat support plate (#11) using (1)
allen head bolt (#20), (2) allen head bolts (#21) and (3) flat washers (#29). See figure 4.
REMARQUE : Si la sensation de tension ne diminue pas durant l’étirement, vous
exagérez probablement le mouvement. Relâchez et essayez de nouveau. Respirez
lentement tout au long de l’exercice d’étirement
10. Attach the leg cushions (#45) to each leg (#13 and #14) using (2) allen head bolts (#22)
and (2) flat washers (#29). See figure 4.
11. Attach the backrest cushion (#47) to the main frame (#1) with (2) allen head bolts (#24)
and (2) flat washers (#29). See figure 4.
12. Attach the thigh pads (#46) to the thigh pad supports (#15) using (2) allen head bolts (#24)
and (2) flat washers (#29) per thigh pad. See figure 4.
13. Attach the thigh pad supports (#15) to the legs (#13 and #14) as needed. See figure 4.
14. Place the handle bar (#18) in the main frame (#1). See figure 1.

12 17
AVERTISSEMENT :
•Les enfants doivent utiliser cet appareil sous l’étroite surveillance
d’un adulte.
•N’utilisez pas le VersaFlex pour tendre des muscles blessés
•Tenez-vous loin des pièces en mouvement. Agir autrement pourrait
causer une blessure grave.
•L’équipement Century Fitness est conçu pour l’entraînement
physique. Des blessures, n’excluant pas la paralysie et la mort,
peuvent survenir lors de l’utilisation de cet appareil.
•L’UTILISATEUR ASSUME TOUS RISQUES DE BLESSURE !
WARNING:
•Children should use equipment only under the strict supervision of an
adult.
•Do not use the VersaFlex to stretch injured muscles.
•Keep clear of moving parts. Failure to do so can result in serious
personal injury.
•Century Fitness equipment is intended for physical conditioning.
Injuries, including paralysis and death, can occur when using this
equipment.
•USER ASSUMES ALL RISK OF INJURY!
1. Tirez la poignée d’encliquetage et poussez le levier vers l’arrière (vers le coussin de
siège) pour dégager le cliquet d’arrêt. Ceci permet aux pieds de bouger librement.
1. Pull the ratchet handle and release lever back towards the seat cushion to release the
check pawl. This allows the legs to move freely.
2. Amenez les pieds en position « fermé ».
2. Move the legs into the close position. 3. Asseyez-vous sur le coussin du siège, le dos fermement appuyé au dossier.
Étendez vos jambes sur les coussins de pied avec les protège-cuisses bien en
place le long de l’intérieur de vos cuisses.
3. Sit on the seat cushion with your back firmly against the backrest. Lay your legs on the
leg cushions with the thigh pads resting firmly against your inner thighs.
4. Réglez les protège-cuisses sur l’une des trois positions disponibles de manière à ce
que les genoux soient également supportés.
4. Adjust the thigh pads to one of the three locations provided so that the knees are also
supported.
5. Pour accroître l’extension, poussez la poignée d’encliquetage vers l’avant aussi loin
que vous pouvez confortablement le faire, puis ramenez-la légèrement. Répétez ce
procédé jusqu’à ce que vous ayez atteint le point d’étirement désiré.
5. To increase the stretch, push the ratchet handle forward as far as you comfortably can,
then pull back slightly. Repeat this process until the desired stretch is reached.
6. Place the handle bar in position on the main frame (#1) to assist with forward
stretching. 6. Placez le guidon en position sur le cadre principal (#1) pour vous aider dans les
étirements vers l’avant.
7. Use the handlebars on either of the legs to assist with stretching over the legs. 7. Utilisez le guidon sur un ou l’autre des pieds pour vous aider dans les extensions
au-dessus des jambes.
8. The ratchet handle can be lowered forward by squeezing the release lever and the
ratchet handle together and lowering the assembly away from you.
8. La poignée d’encliquetage peut être abaissée vers l’avant en pressant ensemble le
levier de dégagement et la poignée et en les poussant en direction opposée à vous.
9. To relax the stretching tension, pull the ratchet handle and release lever back toward
you until the check pawl is released.
9. Pour réduire le point d’étirement, ramenez la poignée d’encliquetage et le levier de
dégagement vers vous jusqu’à ce que le cliquet d’arrêt soit dégagé.
10. Close the leg frames back together by applying light pressure with your legs.
10. Ramenez (fermez) les cadres de pied ensemble en appliquant une légère pression
avec vos jambes.

•The guidelines in this manual are not a complete reference guide for
stretching. Consult a personal trainer or other certified professional to
learn correct stretching techniques.
Resserrez à fond tous les boulons après chaque étape.
1. Fixez la plaque d’immobilisation (#10) au cadre principal (#1) à l’aide des (2) boulons à tête
Allen (#27). Vissez les boulons à fond. Voir figure 1. •The VersaFlex does not provide a complete body stretch. It is intended
to be used to assist in a complete stretching workout.
2. Fixez les deux rails de piètement (#9 et 33) au dos de la plaque d’immobilisation (#10) à l’aide
des (4) rondelles plates (#31) et des (4) boulons à tête Allen (#25) dans les 4 trous les plus
près du cadre principal (#1). Vissez les boulons à la main. Voir figure 1.
General Stretching Guidelines
Everyone should and can stretch regardless of age, flexibility or fitness level.
Stretching can be done at any time of day.
REMARQUE : Si non installés, placez un patin de caoutchouc carré (#42) sur chacun des rails de
piètement arrière (#9 et 33 ;l8) et sur le cadre principal (#1) tel qu’illustré en figure 1.
Benefits of Stretching
16 13
3. Si non assemblées, fixez une roue (#39) sur chaque pied (# 13 et 14) en utilisant (1) boulon à
tête Allen (#65), (2) rondelles plates (#29) et (1) écrou hexagonal (#35) par pied. Voir figure 5.
•Reduced muscle tension
4. Mettez les pieds (#13 et 14) en place sur la plaque d’immobilisation (#10) en vous assurant que
les roulements (#12) sont installés sur les pieds (pièces 13 et 14) tel qu’en figure 2. •Increased flexibility and range of motion
•Injury prevention
5. Installez la plaque de support de siège (#11). Reliez le raccord inférieur fileté (#16) à partir du
dos de la plaque d’immobilisation (#10) et le raccord supérieur en acier à partir du dessus de
la plaque de support de siège (#11). Vissez à l’aide des (2) boulons à tête Allen (#26). Serrez
tous les boulons à fond. Faire attention de ne pas trop serrer. Ceci permet aux pieds de
bouger librement. Voir figure 2.
•Increased circulation
To Stretch
Take some deep slow breaths to relax your body.
6. Le bloc de guidage (#43) est pré assemblé sur la plaque de support de siège (#11) à l’aide d’une
vis à tête Philips (#26) Stretch to the point where you feel mild tension.
Hold the position for 10 to 30 seconds – Do not bounce.
The tension should decrease as you hold the stretch.
REMARQUE : Si non assemblé, insérez les bagues de nylon (#54) dans les pieds gauche et droit
(pièces 13 et 14) tel qu’illustré en figure 2. Move a small distance further until you again feel a mild tension.
Hold for 10 to 30 seconds.
Release the stretch.
7. Dégagez le cliquet d’arrêt tel que requis (mode d’emploi #1) et insérez les câbles (#36) dans les
trous du bloc de guidage (#43). Insérez ensuite l’extrémité de chaque câble dans le support de
câble fixé aux pieds. Voir figure 3.
NOTE: If the tension does not diminish during the stretch, you are probably
overstretching. Ease off and try again. Breathe slowly through the duration of the
stretch
8. Fixez un montant de guidon (#19) à chaque pied (# 13 et 14) en utilisant (2) boulons à tête Allen
(#65), (4) rondelles plates (#29) et (2) écrous de nylon (#35) pour chaque pied. Voir figure 4.
9. Fixez le coussin de siège (#48) au cadre principal (#1) et à la plaque de support de siège (#11) à
l’aide de (1) boulon à tête Allen (#20), (2) boulons à tête Allen (#21) et (3) rondelles plates (#29).
Voir figure 4.
10. Fixez les coussins de pied (#45) à chaque pied (#13 et 14) à l’aide des (2) boulons à tête Allen
(#22) et (2) rondelles plates (#29). Voir figure 4.
11. Fixez le coussin de dossier (#47) au cadre principal (#1) à l’aide des (2) boulons à tête Allen
(#24) et (2) rondelles plates (#29). Voir figure 4.
12. Fixez les protège-cuisses (#46) aux supports de protège-cuisses (#15) en utilisant (2) boulons
à tête Allen (#24) et (2) rondelles plates (#29) par support. Voir figure 4.
13. Fixez les supports de protège-cuisses (#15) aux pieds (#13 et 14) tel que requis. Voir fig. 4.
14. Placez le guidon (#18) sur le cadre principal (#1). Voir figure 1.

14 15
# pièce Description Pré assemblé Qté # article # UGS # pièce Description Pré assemblé Qté # article # UGS
1 Cadre principal 1557 1 7000 281 35 Écrou hexagonal, M8 6 7002 104
2 Cliquet d’arrêt O 1 7003 199 36 Câble O 2 7003 205
3 Poignée d’encliquetage O 1 7003 200 37 Bague en C O 1 7002 198
4 Ressort de rappel du levier O 1 7003 201 38 Vis à tête Philips, 4.2x16 O 2 7002 237
5 Douille à ressort du cliquet d’arrêt O 1 7002 177 39 Roue 2 7001 136
6 Engrenage O 1 7003 202 40 Poignée en mousse, 20 x 28 x 155 mm O 3 7001 141
7 Levier de dégagement O 1 7003 203 41 Poignée en mousse, 24 x 32 x 105 mm O 1 7001 142
8 Bague de palier (cliquet d’arrêt) O 1 7002 178 42 Patin de caoutchouc carré, 38 mm O 3 7001 137
9 Rail de piètement arrière 1557 - droite 1 7000 282 43 Bloc de guidage O 1 7003 206
10 Plaque d’immobilisation 1557 1 7000 283 44 Embout carré 38 mm O 1 7001 007
11 Plaque de support de siège 1557 1 7000 284 45 Coussin de pied 1557 2 7004 044
12 Roulement O (2) 4 7002 179 46 Protège-cuisses 1557 2 7004 045
13 Pied gauche 1 7000 285 47 Coussin de dossier 1557 1 7004 046
14 Pied droit 1 7000 286 48 Coussin de siège 1557 1 7004 047
15 Support de protège-cuisses 2 7003 204 49 Rondelle plate, 17/25/2.0 O 2 7002 197
16 Raccord inférieur en acier fileté 2 7002 180 50 Coussinyl O 2 7001 138
17 Raccord supérieur en acier 2 7002 181 51 Roue à rochet O 1 7003 207
18 Guidon 1 7000 287 52 Autocollant gradué O 1 7003 208
19 Montant de guidon 2 7000 288 53 Ressort du cliquet d’arrêt O 1 7003 209
20 Boulon à tête Allen, M8 x 115 mm 1 7002 182 54 Bague de nylon O 6 7001 139
21 Boulon à tête Allen, M8 x 80 mm 2 7002 183 55 Embout rond, 25 mm O 1 7001 024
22 Boulon à tête Allen, M8 x 55 mm 4 7002 184 56 Embout carré, 25 mm O 2 7001 099
57 Embout rond de plastique, 22.2 mm O 3 7001 140
24 Boulon à tête Allen, M8 x 15 mm 6 7002 186 58 Boulon à tête Allen, M10 x 75 mm O 1 7002 191
25 Boulon à tête Allen, M10 x 15 mm 4 7002 187 59 Écrou hexagonal, M10 O 1 7002 099
26 Boulon à tête Allen, M8 x 40 mm 2 7002 235 60 Étiquette C-01 : Avertissement général O 1 7003 144
27 Boulon à tête Allen, M10 x 45 mm 2 7002 189 61 Étiquette C-03 : « Gardez les mains à
l’écart » O 1 7003 146
28 Vis à tête Philips, M4 O 1 7002 192 62 Étiquette d’ID du produit 1557 O 1 7003 210
29 Rondelle plate, 8.5/16/1.5 O(1) 24 7002 193 63 Clé Allen – 5mm & 6mm S/O 2 7003 211
30 Rondelle plate, 8/10/1 2 7002 194 64 Boulon à tête Allen, M6 x 20 mm O 3 7002 239
31 Rondelle plate, 10.5/20/2 4 7002 195 65 Boulon à tête Allen, M8 x 40 mm 6 7002 238
32 Boulon à tête Allen, M6 x 60 mm O 1 7002 236 66 Rondelle plate, 15/6.5/1.0 O 1 7002 240
33 Rail de piètement arrière 1557 - gauche 1 7000 302
34 Écrou hexagonal, M6 O 1 7002 106
