Chacon 34234 User manual

User manual / Mode d’emploi /
Gebruiksaanwijzing / Manual de uso
Manual de instruções
Ref. : 34234
v1.0 200824
www.chacon.com

Détecteur de fumée optique - 10 ans
Optische rookmelder - 10 jaar
Detector de humo óptico - 10 años
Detector óptico de fumo - 10 anos
FR
NL
ES
PT
OPTICAL SMOKE ALARM - 10 Years
34237
CR123A
Security
Lithium
3V
85 dB
www.chacon.com
Contenu / Inhoud / Contenido
Conteúdo / Contents
Réf. 3423708/2020
v2.0 200821
FR Ce détecteur avertisseur autonome de fumée (DAAF) doit être remplacé en cas de
batterie faible.
NL Deze rookmelder moet vervangen worden als de batterij bijna leeg is.
ES Este detector de humo debe cambiarse en caso de batería baja.
PT Este sensor de fumo deve ser substituído em caso de pilha fraca..
EN This smoke detector must be replaced if the battery is low.
Minimum Optimal Restrictions
www.chacon.com
Ref.: 34237
10 Years
Chacon S.A.
Avenue Mercator 2
1300 Wavre • Belgium
Made in PRC 0786
20
DoP : 34237 - 0820
Ref: 34237
EN 14604:2005+AC:2008
2
Years
Garantie
Garantia
Waranty
support
www.chacon.com/support
Best before
01.08.2030
5 min
1x
1x
1x
2x
CR123A
3V
doc n°: 34237
version : 2.0
Type de montage
Source principale d’alimentation
Autonomie de la source principale
d’alimentation
Indicateur d’alarme individuelle
Prévu pour l’installation dans les véhicules de loisir
Dispositif de neutralisation d’alarme
Report défaut batterie la nuit
Caratéristiques certifiées essentielles couvertes par la marque NF
Caratéristiques optionnelles couvertes par la marque NF
Mural Plafonnier
Interne au dispositif (pile ou batterie)
Externe au dispositif avec alimentatin de secours
3ans 5ans 10ans
scellée non remplaçable
oui non
oui non
oui non
oui non

6LR61
9V
1x 1x 2x 1x
6LR61
9V
1x 1x 2x 1x
Registering your warranty
0. Introduction
1. Introduction to the product
To register your warranty, ll in the online form at www.chacon.com/warranty
Thank you for using this product
• Please read the instructions carefully before using the device.
• Do not attempt to dismantle or repair the product yourself as it will invalidate the warranty.
• Please keep original product documents for the entire duration of the product’s life
1
2
3
Sound Output
LED Indicator
Test Button
1
2
3

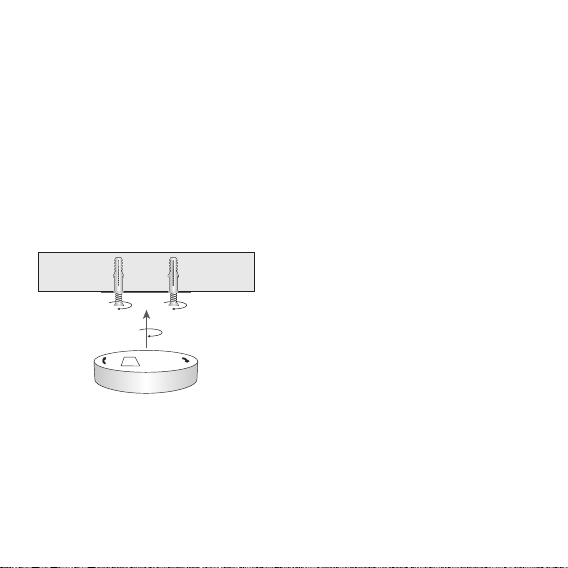

1. Remove the mounting plate from the smoke
detector.
2. Place the mounting plate in the desired lo-
cation and use a pencil to mark the position
of the holes.
3. Remove the mounting plate and make two
holes with a diameter of 5 millimetres.
4. Push the plastic wall plugs into the holes.
5. Insert the screws into the mounting plate
and tighten them securely into the wall
plugs.
6. Place the smoke plate on the mounting bracket and x it in place by turning it clockwise.
7. Check that your detector is working properly by pressing the test button. If there is no
sound, the smoke detector is not working correctly and must not be used!
Minimum Optimal Restrictions
2. Installation of smoke detector
Before using the smoke detector for the rst time, make sure you activate it and test it is
working properly.
1) Place the battery in the battery compartment and connect it as shown in the picture
above.
2) Place the mounting plate on the smoke detector and x it in place by turning it clo-
ckwise.
3) Check that the battery is properly connected and your detector is activated by pres-
sing the button until you hear a beep.
Note: If there is no sound, the smoke detector has not been correctly activated and must
not be used!

3. Installation tips
3.1. Where to install the smoke detector
The smoke detectors must be installed so that they can detect smoke.
- Install in places where people sleep (especially children’s bedrooms)
- Install close to exits
- On the ceiling, in the middle of the room
- At least 50 cm from walls and other objects
- Maximum installation height 6 m
3.2. Installing a smoke detector in a room with an unusual shape
- Corridors with a maximum length of 3 m: Max. 15 m between 2 smoke detectors.
- Gabled rooms
o If the slope of the ceiling exceeds 20 ° from the horizontal, the smoke detectors must be
installed between 0.5 m and 1 m from the ceiling.
o Partially gabled rooms: if the at ceiling has a width less than or greater than 1 m, consider
the slope of the ceiling to be greater than 20°. If the width of the ceiling exceeds 1 m, think
of it as a conventional ceiling.
- Rooms with divided ceilings:
o If the height of the subdivisions (ceiling, beams, etc.) is less than or equal to 0.2 m, a
smoke detector can be installed either on the beams or on the ceiling.
o If the height of the subdivisions (ceiling, beams, etc.) is greater than 0.2 m and the area of
your ceiling panels is less than or equal to 36 m2, use the ceiling as normal.
o If the height of the subdivisions (ceiling, beams, etc.) is greater than 0.2 m and the service
of the ceiling panels is greater than 36 m2, you must install a smoke detector on each
ceiling panel.
3.3 Areas to avoid when installing a smoke detector
- In an environment with air draughts (e.g. near an air-conditioning or fan system).
- Areas where there are frequent res, such as kitchens.
- Areas with high humidity, such as bathrooms, or near appliances such as dishwashers or
washing machines.

4. Use of the product
4.1. Battery low
When the battery is low, the smoke detector warns you by emitting a repetitive beep and
ashing for around 30 days. Replace the batteries with one of the types recommended in the
paragraph on “Technical specications”
- Remove the smoke detector from mounting bracket by turning it anticlockwise.
- Install the new battery as shown in point 1. Introduction to the product
- Test the alarm using the test button every time you change the battery.
4.2. Fault warning mode
If the smoke detector is not working properly, it moves into “fault warning” mode. Attempt
to clean the smoke detector (see maintenance). If you do not see any improvement and it
remains in fault mode, replace the smoke detector!
Mode LED signal Sound signal
The device is working
correctly
1 x every 32 seconds None
The device is in “test” mode 1 x every second 3 times,
with a 1.5 second pause
between each ash
1 x every second 3 times,
with a 1.5 second pause
between each beep
The device has detected
smoke
1 x every second 3 times,
with a 1.5 second pause
between each ash
1 x every second 3 times,
with a 1.5 second pause
between each beep
The battery is low 1 x every 32 seconds 1 x every 32 seconds
The device is not working
correctly
1 x every 32 seconds 1 x every 32 seconds

5. Maintenance
6. Warnings
7. Technical specications
- Test the smoke detector is working properly once a week using the test button. If the
smoke detector is working correctly, you will hear a beep. Because the alarm is very loud,
make sure you keep your distance from the unit while carrying out the test. If the smoke
detector does not emit a beep, it must be replaced immediately!
- Clean the smoke detector at least once a month to get rid of grime, dust and debris. Use
a vacuum cleaner with a soft brush and pass it over the sides and the lid of the smoke
detector. Do not remove the upper cap on the smoke detector to clean the insides.
- Do not attempt to repair the smoke detector. If the smoke detector is damaged in a way
that aects how it works, it must be replaced!
- False alarms are often caused by dust or steam.
- To avoid injuries, this device must be securely xed the ceiling in accordance with the
instructions.
- The batteries must not be exposed to excessive heat, such as sunlight or re.
- Do not paint or cover the smoke detector
- Proper operation of the Detector is ensured by the use of one of the following batteries:
Raymax – 6LR61 (9 V 560 mAh) / Duracell – MN1604 (9 V 600 mAh) / Gold Peak –
GP1604A (9 V 550 mAh)
Detection method optical
Power supply replaceable
Battery life 5 years
Recommended batteries o Raymax – 6LR61 (9 V 560 mAh)
o Duracell – MN1604 (9 V 600 mAh)

Recycling
In accordance with European WEEE directives (2002/96/EC) and directives concerning accumula-
tors (2006/66/EC), any electrical or electronic device or accumulator must be collected separately
by a local organisation specialising in the collection of such waste.
Do not dispose of these products with ordinary waste. Check the regulations in force.
The logo shaped like a waste bin indicates that this product must not be disposed of with
household waste in any EU country. To prevent any risk to the environment or human health due to
uncontrolled scrapping, recycle the product in a responsible manner. This will promote the sustai-
nable use of material resources. To return your used device, use the return and collection systems,
or contact the original dealer. The dealer will recycle it in accordance with regulatory provisions.
Declaration of conformity
The CE mark axed to this product conrms its compliance with the
European Directives which apply to the product and, in particular, its com-
pliance with the harmonized specications of standard EN 14604:2005
relating to Construction Products Regulation 305/2011
Support
www.chacon.com/support
o Gold Peak – GP1604A (9 V 550 mAh)
Volume > 85 dB at 3 m
Alarm sensitivity 0.10 – 0.16 dB/m
Area monitored 40 m2
Operating temperature 0 °C - 40 °C
Operating humidity < 93%
Individual alarm indicator v
Low battery indicator v
Installation ceiling
0333
20
DoP : 34234 - 0820
Ref: 34234
EN 14604:2005+AC:2008
40mm
80mm
Optical smoke alarm / détecteur de fumée optique
Optische rookmelder / Detector de humo óptico
Detector óptico de fumo
Doc n° : 34234 RL
Version : V6
Usage : sécurité incendie / Use : fire safety / Gebruik: brandveiligheid / Uso: seguridad contra incendios Uso: segurança contra incêndio
Production date / Date de fabrication
Productie datum / Fecha de producción
Data de produção
09-2020
Replace Before / Remplacer avant
Vervangen voor / Reemplazar antes
Substitua antes
09-2025
Ref. : 34234
Piles – Batteries - Batterijen – Baterías – Baterias : Raymax Piles 9V 6LR61
Piles recommandées / Recommended batteries / Aanbevolen batterijen / Baterías recomendadas / Baterias recomendadas
- Raymax – 6LR61 (9V 560 mAh)
- Duracell – MN1604 (9V 600 mAh)
- Gold Peak – GP1604A (9V550 mAh)
Chacon S.A. -Av. mercator 2 - 1300 Wavre - BelgiumMade inPRC
Testez l'alarme avec le bouton test, chaque fois que la batterie est remplacée. / Test the alarm using the test button
every time you replace the battery. / Test het alarm met de testknop telkens als de batterij vervangen is. / Pruebe la alarma
con el botón de test cada vez que se cambie la batería. / Teste o alarme com o botão de teste sempre que a pilha for substituída.
www.afnor.org

6LR61
9V
1x 1x 2x 1x
6LR61
9V
1x 1x 2x 1x
Enregistrer la garantie
0. Introduction
1. Présentation du produit
Pour enregistrer votre garantie, remplissez le formulaire en ligne sur
www.chacon.com/warranty
Merci d’utiliser ce produit.
• Veuillez lire attentivement toutes les instructions avant d’utiliser l’appareil.
• N’essayez pas de démonter ou de réparer vous-même le produit, faute de quoi le produit ne
sera plus sous garantie.
• Veuillez conserver les documents originaux pendant toute la durée de vie de l’appareil.
1
2
3
Sirène
Indicateur LED
Bouton test
1
2
3

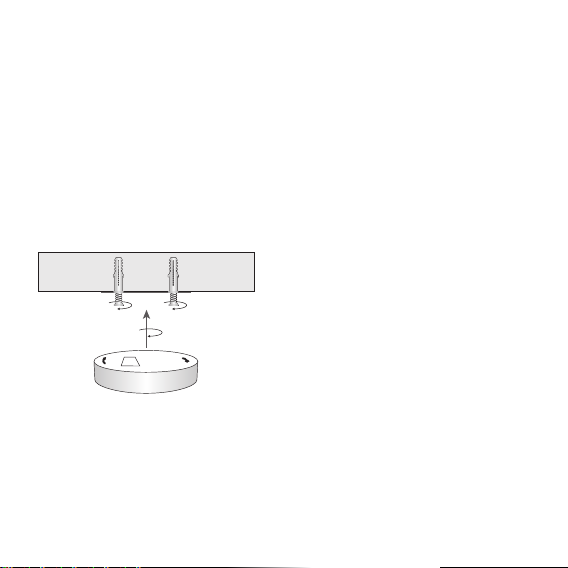

1. Retirez la plaque de montage du détecteur
de fumée
2. Placez la plaque de montage à l’endroit
souhaité et marquez à l’aide d’un crayon les
emplacements des trous.
3. Retirez la plaque de montage, et percez
deux trous d’un diamètre de 5 millimètres
4. Poussez les chevilles en plastique dans
les trous.
5. Insérez les vis dans la plaque de montage et
serrez-les fermement dans les chevilles.
6. Placez le détecteur de fumée sur le support de montage et xez-le en le tournant dans le
sens des aiguilles d’une montre.
7. Testez le bon fonctionnement de votre détecteur de fumée en appuyant sur le bouton de
test. Si aucun son n’est généré, le détecteur de fumée ne fonctionne pas correctement et
ne doit pas être utilisé!
Minimum Optimal Restrictions
2. Installation du détecteur de fumée
Avant de mettre en service le détecteur de fumée, il est important de l’activer et de tester son
bon fonctionnement.
1) Placez la batterie dans le compartiment batterie et connectez-la comme dans l’image
ci-dessus.
2) Placez la plaque de montage sur le détecteur de fumée et xez-la en la tournant dans
le sens des aiguilles d’une montre.
3) Testez la bonne connexion de la batterie et l’activation de votre détecteur de fumée
en appuyant sur le bouton jusqu’à ce qu’un « bip » retentisse.
Remarque : Si aucun son n’est généré, le détecteur de fumée n’est pas activé
correctement et ne doit donc pas être utilisé !

3. Conseils d’installation
3.1. Où installer un détecteur de fumée
Les détecteurs de fumée doivent être installés de manière à pouvoir détecter la fumée.
- Installer dans les zones de couchage (en particulier les chambres d’enfants)
- Installer proche des sorties
- Au plafond, au milieu de la pièce
- Au moins à 50 cm du mur et des autres objets
- Hauteur d’installation maximale de 6 m
3.2. Installer un détecteur de fumée dans des pièces aux géométries spéciales
- Couloirs d’une largeur maximale de 3 m: Max. 15m entre 2 détecteurs de fumée.
- Pièces mansardées:
o Si l’inclinaison du plafond est supérieure à 20 ° par rapport à l’horizontale: les détecteurs
de fumée doivent être installés à minimum 0,5 m et maximum 1 m du plafond.
o Pentes partielles du toit: si le plafond plat a une largeur inférieure ou égale à 1m, considé-
rer que l’inclinaison du plafond est supérieure à 20°. Si le plafond a une largeur supérieure
à 1 m, considérez que c’est un plafond classique.
- Pièces avec plafonds divisés:
o Si la hauteur des subdivisions (plafond, poutre…) est inférieure ou égale à 0,2m, un détec-
teur de fumée peut être installé sur les poutres ou sur le plafond.
o Si la hauteur des subdivisions (plafond, poutre…) est supérieure à 0,2 m et que la surface
de vos panneaux de plafond est inférieure ou égale à 36 m2, votre plafond comme normal.
o Si la hauteur des subdivisions (plafond, poutre…) est supérieure à 0,2 m et que la surface
des panneaux de plafond est supérieure à 36 m2, vous devez installer un détecteur de
fumée dans chaque panneau de plafond.
3.3. Zones à éviter pour l’installation d’un détecteur de fumée
- Dans un environnement à haut risque de courant d’air (par exemple à proximité de la
climatisation ou des ventilateurs).
- Les zones où des combustions se produisent régulièrement, comme les cuisines.
- Les zones à forte humidité telles que les salles de bains ou à proximité d’appareils tels que
les lave-vaisselles ou les machines à laver.

4. Utilisation du produit
4.1. Batterie faible
Lorsque la batterie est faible, le détecteur de fumée vous avertira en émettant un bip répétitif
et clignotera pendant environ 30 jours. Remplacez les piles par l’un des types de piles recom-
mandés décrits dans le paragraphe «Caractéristiques techniques».
- Retirez le détecteur de fumée de la plaque de montage en le tournant dans le sens inverse
des aiguilles d’une montre et retirez la pile vide.
- Installez la nouvelle batterie comme illustré dans le point 1. Présentation du produit
- Testez l’alarme via le bouton-test à chaque fois que vous remplacez la batterie
4.2. Mode d’avertissement de défaut
Lorsque le détecteur de fumée ne fonctionne pas correctement, il passe en mode défaut «
avertissement de panne ». Essayez de le nettoyer le détecteur de fumée (voir entretien). Si
vous ne voyez pas d’amélioration et qu’il reste encore en mode défaut, changez de détecteur
de fumée !
Mode Signal LED Signal sonore
L’appareil fonctionne
correctement
1 x toutes les 32 sec. Aucun
L’appareil est en mode «
test »
1 x toutes les secondes à 3
reprises avec une pause de
1,5 sec. entre chaque ash
1 x toutes les secondes à 3
reprises avec une pause de
1,5 sec. entre chaque bip
L’appareil a détecté de la
fumée
1 x toutes les secondes à 3
reprises avec une pause de
1,5 sec. entre chaque ash
1 x toutes les secondes à 3
reprises avec une pause de
1,5 sec. entre chaque bip
La batterie est faible 1 x toutes les 32 sec. 1 x toutes les 32 sec.
L’appareil ne fonctionne pas
correctement
1 x toutes les 32 sec. 1 x toutes les 32 sec.

5. Entretien
6. Avertissements
7. Caractéristiques techniques
- Testez le détecteur de fumée une fois par semaine pour un bon fonctionnement à l’aide du
bouton-test. Si le détecteur de fumée fonctionne correctement, il émettra un bip. En raison
du volume fort de l’alarme, assurez-vous de toujours vous tenir à distance de l’appareil
lorsque vous eectuez un test. Si le détecteur de fumée ne génère pas de signal sonore, le
détecteur de fumée doit être remplacé immédiatement!
- Nettoyez le détecteur de fumée au moins une fois par mois pour éliminer la saleté, la pous-
sière ou les débris. Utilisez un aspirateur avec une brosse douce et passez l’aspirateur
sur les côtés et le couvercle du détecteur de fumée. Ne retirez pas le capot supérieur du
détecteur de fumée pour le nettoyer à l’intérieur.
- N’essayez pas de réparer le détecteur de fumée. Si le détecteur de fumée présente un
dommage lié à sa fonctionnalité, il doit être remplacé!
- Des fausses alarmes sont souvent causées par la poussière ou la vapeur.
- Pour éviter les blessures, cet appareil doit être solidement xé au plafond conformément
notié dans les instructions.
- Les batteries ne doivent pas être exposées à une chaleur excessive telle que le soleil ou le
feu
- Ne peignez pas et ne couvrez pas le détecteur de fumée
- Le bon fonctionnement du Détecteur est assuré par l’utilisation d’une des piles suivantes:
Raymax – 6LR61 (9 V 560 mAh) / Duracell – MN1604 (9 V 600 mAh) / Gold Peak –
GP1604A (9 V 550 mAh)
- Les conseils des expert et du pompier
https://certication.afnor.org/securite/nf-securite-incendie-domestique
Méthode de détection Optique
Alimentation Remplaçable
Durée de vie de la batterie 5 ans
Batteries recommandées: Raymax – 6LR61 (9V 560 mAh)

Duracell – MN1604 (9V 600 mAh)
Gold Peak – GP1604A (9V 550 mAh)
Volume sonore >85 dB à 3m
Sensibilité d’alarme 0.10 – 0.16 dB/m
Zone surveillée 40 m2
Température de fonctionnement 0°C - 40°C
Humidité de fonctionnement < 93%
Indicateur d’alarme individuel v
Indication batterie faible v
Installation plafond
Livré avec plies v
Caratéristiques certiées essentielles couvertes par la marque NF
Type de montage Mural Plafonnier
Source principale d’alimentation Interne au dispositif (pile ou batterie)
Externe au dispositif avec alimentatin de secours
Autonomie de la source principale d’alimentation 3 Ans 5 Ans 10 Ans
scellée non remplaçable
Caratéristiques optionnelles couvertes par la marque NF
Indicateur d’alarme individuelle Oui Non
Prévu pour installation dans les véhicules de loisir Oui Non
Dispositif de neutralisation d’alarme Oui Non
Report défaut de batterie la nuit Oui Non
x
x
x
x
x
x
x

Recyclage
Conformément aux directives européennes DEEE(2002/96/EC) et relative aux accumulateurs
(2006/66/EC), tout appareil électrique, électronique ou accumulateur doit être collecté séparé-
ment par un système local et spécialisé de collecte des déchets. Ne jetez pas ces produits avec
les déchets ordinaires. Consultez la réglementation en vigueur. La marque en forme de poubelle
indique que ce produit ne doit pas être jeté avec les ordures ménagères dans aucun des pays de
l’UE. An de prévenir tout risque sur l’environnement ou la santé humaine lié à la mise au rebut
incontrôlée, recyclez le produit de façon responsable an de promouvoir l’utilisation durable
des ressources matérielles. Pour renvoyer votre appareil usagé, utilisez les systèmes de renvoi
et collecte ou contactez le revendeur d’origine. Il se chargera du recyclage dans le respect des
dispositions règlementaires.
Déclaration de conformité
Le marquage CE apposé sur ce produit conrme sa conformité aux Directives Européennes qui
s’appliquent au produit et, en particulier, sa conformité aux spécications harmonisées de la norme
EN 14604: 2005 relative au Règlement Produits de Construction 305/2011
Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante :
www.chacon.com/conformity
Support
www.chacon.com/support
Hotline
0032(0)10 68 71 83
EN : The NF – DOMESTIC FIRE SAFETY mark provides assurance as to safety and consistent quality inspected
by experts. Through its rigorous and exhaustive inspections (holder’s quality management system, product
inspections, audits and monitoring tests, etc.), the NF mark represents a comprehensive guarantee for consu-
mers that the certied products are compliant. The NF – DOMESTIC FIRE SAFETY mark conrms the product’s
compliance with certication rules NF 292.
FR : La marque NF appliqué au DAAF, c’est l’assurance de la sécurité et d’une qualité constante contrôlées par
des spécialistes. Par ses contrôles rigoureux et exhaustifs ( système de management de la qualité du titulaire,
contrôle des fabrications, audit et essais de surveillance...) elle apporte au consommateur toutes les garanties
de conformité des produits certiés. La marque NF-DAAF atteste la conformité du produit au référentiel NF292.
0333
20
DoP : 34234 - 0820
Ref: 34234
EN 14604:2005+AC:2008
40mm
80mm
Optical smoke alarm / détecteur de fumée optique
Optische rookmelder / Detector de humo óptico
Detector óptico de fumo
Doc n° : 34234 RL
Version : V6
Usage : sécurité incendie / Use : fire safety / Gebruik: brandveiligheid / Uso: seguridad contra incendios Uso: segurança contra incêndio
Production date / Date de fabrication
Productie datum / Fecha de producción
Data de produção
09-2020
Replace Before / Remplacer avant
Vervangen voor / Reemplazar antes
Substitua antes
09-2025
Ref. : 34234
Piles – Batteries - Batterijen – Baterías – Baterias : Raymax Piles 9V 6LR61
Piles recommandées / Recommended batteries / Aanbevolen batterijen / Baterías recomendadas / Baterias recomendadas
- Raymax – 6LR61 (9V 560 mAh)
- Duracell – MN1604 (9V 600 mAh)
- Gold Peak – GP1604A (9V550 mAh)
Chacon S.A. -Av. mercator 2 - 1300 Wavre - BelgiumMade inPRC
Testez l'alarme avec le bouton test, chaque fois que la batterie est remplacée. / Test the alarm using the test button
every time you replace the battery. / Test het alarm met de testknop telkens als de batterij vervangen is. / Pruebe la alarma
con el botón de test cada vez que se cambie la batería. / Teste o alarme com o botão de teste sempre que a pilha for substituída.
www.afnor.org

6LR61
9V
1x 1x 2x 1x
6LR61
9V
1x 1x 2x 1x
Registreren van de garantie
0. Inleiding
1. Overzicht van het product
Vul om uw garantie te registreren het onlineformulier in op www.chacon.com/warranty.
Hartelijk dank voor het kiezen van dit product.
• Lees alle instructies aandachtig door voor u het apparaat gebruikt.
• Probeer het product niet zelf de demonteren of te repareren want dan vervalt de produc-
tgarantie.
• Bewaar originele documenten gedurende de gehele levensduur van het apparaat.
1
2
3
Sound Output
LED Indicator
Test Button
1
2
3

1. Verwijder het montageplaatje van de
rookmelder.
2. Houd het montageplaatje op de gewenste
plek en markeer met een potlood waar de
gaten moeten komen.
3. Haal het montageplaatje weg en boor twee
gaten met een doorsnede van 5 millimeter.
4. Duw de plastic pluggen in de gaten.
5. Plaats de schroeven in het montageplaatje
en zet deze stevig vast in de pluggen.
6. Installeer de rookmelder op het montage-
plaatje en zet deze vast door deze in de richting van de klok te draaien.
7. Test of uw rookmelder correct functioneert door op de testknop te drukken. Als u geen
geluid hoort, dan functioneert de rookmelder niet correct en mag deze niet gebruikt
worden!
Minimum Optimal Restrictions
2. Installeren van de rookmelder
Voor u de rookmelder in gebruik neemt, moet u deze activeren en testen of hij correct
functioneert
1) Plaats de batterij in het batterijvak en sluit deze aan zoals aangegeven in de bovens-
taande afbeelding.
2) Plaats het montageplaatje op de rookmelder en zet het vast door het in de richting
van de klok te draaien.
3) Test of de batterij goed aangesloten is en of uw rookmelder geactiveerd wordt door
op de knop te drukken tot u een pieptoon hoort.
Opmerking: Als u geen geluid hoort, dan wordt de rookmelder niet correct geactiveerd
en mag deze dan ook niet gebruikt worden!

3. Tips voor het installeren
3.1. Waar moet de rookmelder geïnstalleerd worden?
Rookmelders moeten zodanig geïnstalleerd worden dat ze rook kunnen detecteren.
- In de slaapgedeelten (met name de kinderkamers)
- Dicht bij de uitgangen
- Aan het plafond, in het midden van de kamer
- Op minimaal 50 cm van de muur en andere objecten
- Maximale installatiehoogte: 6 m
3.2. Installeren van een rookmelder in kamers met speciale vormen
- Gangen van maximaal 3 m breed: max. 15 m tussen 2 rookmelders.
- Kamers met schuin plafond:
o Als het plafond meer dan 20° schuin loopt ten opzichte van horizontaal: De rookmelders
moeten op minimaal 0,5 m en maximaal 1 m van het plafond geïnstalleerd worden.
o Gedeeltelijk schuin dak: Als het platte plafondgedeelte minder dan of 1 m breed is, dan
moet het gezien worden als een plafond dat meer dan 20° schuin loopt. Als het plafond
breder is dan 1 m, dan kan het gezien worden als een normaal plafond.
- Kamers met verdeelde plafonds:
o Als het hoogteverschil tussen de gedeelten (plafond, balk...) minder dan of 0,2 m is, dan
kan een rookmelder geïnstalleerd worden op de balken of op het plafond.
o Als het hoogteverschil tussen de gedeelten (plafond, balk...) meer dan 0,2 m is en de
oppervlakte van de plafondgedeelten minder dan of 36 m2 is, dan kan het plafond gezien
worden als een normaal plafond.
o Als het hoogteverschil tussen de gedeelten (plafond, balk...) meer dan 0,2 m is en de op-
pervlakte van de plafondgedeelten meer dan 36 m2 is, dan moet u in elk plafondgedeelte
een rookmelder installeren.
3.3 Te vermijden plaatsen voor het installeren van een rookmelder
- Plaatsen waar veel luchtcirculatie is (bijvoorbeeld in de buurt van een airconditioner of
ventilatoren).
- Ruimtes waar regelmatig verbrandingsdeeltjes aanwezig zijn, zoals keukens.
- Zeer vochtige plaatsen, zoals badkamers of in de buurt van een vaatwasmachine of was-
machine.

4. Gebruik van het product
4.1. Batterij bijna leeg
Als de batterij bijna leeg is, dan waarschuwt de rookmelder u met herhaalde pieptonen en
knipperen gedurende ongeveer 30 dagen. Vervang de batterij door een van de aanbevolen
batterijtypes zoals vermeld in het hoofdstuk ‘Technische gegevens’.
- Haal de rookmelder los van het montageplaatje door deze tegen de richting van de klok te
draaien en verwijder de lege batterij.
- Installeer de nieuwe batterij zoals aangegeven in hoofdstuk 1. Overzicht van het product
- Test het alarm met de testknop telkens als u de batterij vervangt.
4.2. Foutmeldingsmodus
Als de rookmelder niet correct functioneert, dan gaat hij in de ‘defect apparaat’-foutmodus.
Probeer de rookmelder schoon te maken (zie Onderhoud). Als u geen verbetering merkt en
de foutmodus houdt aan, vervang dan de rookmelder!
Modus Ledsignaal Geluidssignaal
Het apparaat functioneert correct 1 keer om de 32 sec. Geen
Het apparaat is in de testmodus 3 keer herhaald 1 keer om de
seconde met een pauze van 1,5
sec. tussen het knipperen
3 keer herhaald 1 keer om de
seconde met een pauze van 1,5
sec. tussen de pieptonen
Het apparaat heeft rook gede-
tecteerd
3 keer herhaald 1 keer om de
seconde met een pauze van 1,5
sec. tussen het knipperen
3 keer herhaald 1 keer om de
seconde met een pauze van 1,5
sec. tussen de pieptonen
De batterij is bijna leeg 1 keer om de 32 sec. 1 keer om de 32 sec.
Het apparaat functioneert niet
correct
1 keer om de 32 sec. 1 keer om de 32 sec.

5. Onderhoud
6. Waarschuwingen
7. Technische gegevens
- Test één keer per week of de rookmelder goed functioneert met behulp van de testknop.
Als de rookmelder correct functioneert, dan laat deze een pieptoon horen. Zorg er
vanwege het hoge alarmvolume voor dat u altijd afstand houdt van het apparaat tijdens
het testen. Als de rookmelder geen geluidssignaal laat horen, dan moet deze onmiddellijk
vervangen worden!
- Maak de rookmelder ten minste één keer per maand schoon om vuil en stof te verwijderen.
Gebruik een stofzuiger met een zachte borstel en ga met de stofzuiger over de zijkanten
en het kapje van de rookmelder. Haal het kapje van de rookmelder niet los om de
binnenkant schoon te maken.
- Probeer de rookmelder niet zelf te repareren. Als de rookmelder beschadigd is waardoor hij
niet functioneert, dan moet deze vervangen worden!
- Vals alarm wordt vaak veroorzaakt door stof of dampen.
-- Om verwondingen te voorkomen moet dit apparaat stevig vastgezet worden aan het
plafond overeenkomstig de instructies.
- De batterij mag niet blootgesteld worden aan extreme warmte, bijvoorbeeld door de zon of
vuur.
- Overschilder de rookmelder niet en dek deze niet af.
- Een juiste werking van de detector wordt gegarandeerd door het gebruik van een van de
volgende batterijen : Raymax – 6LR61 (9 V 560 mAh) / Duracell – MN1604 (9 V 600 mAh)
/ Gold Peak – GP1604A (9 V 550 mAh)
Detectiemethode optisch
Voeding vervangbaar
Levensduur van de batterij 5 jaar
Aanbevolen batterijen: o Raymax – 6LR61 (9 V, 560 mAh)
