Chal-tec 10004837 User manual

Beispielbild
Digitales Autoradio MP3 USB SD MMC
10004837

Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese
um möglichen technischen Schäden vorzubeugen.

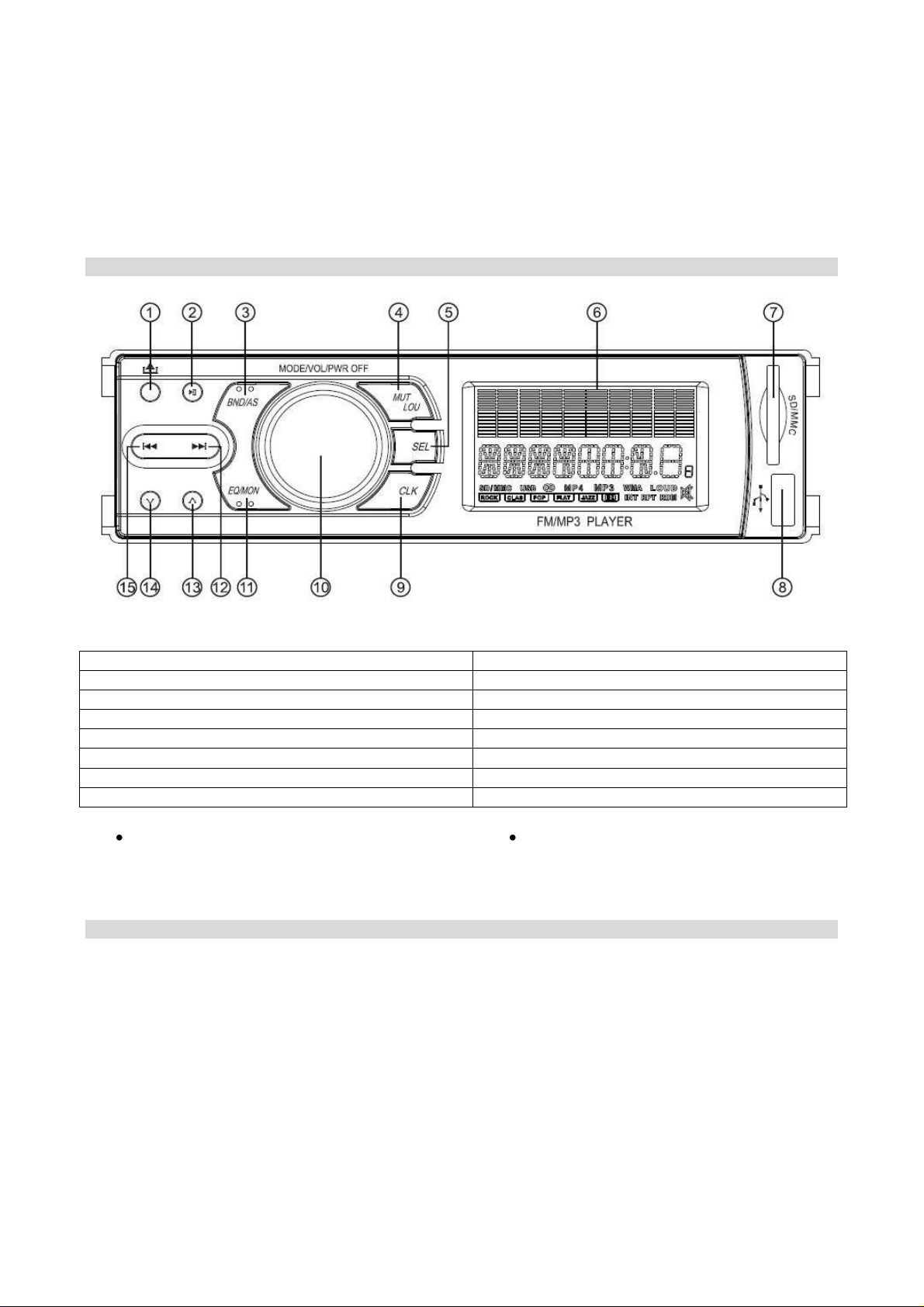

Bedienelement
1. „Bedienelement lösen“-Taste
2. Pause / manuelle Voreinstellung
3. Frequenzband / automatische Sendervorwahl
4. Ton aus / Loudness-Modus
5. Audioeinstellungen-Auswahl
6. LCD-Amzeige
7. SD/MMC-Kartenleser
8. USB-Anschluss
9. Uhrzeitanzeige
10. Ein-/Ausschalter / Modus / Lautstärkeregler
11. Klangeinstellungen
12. Vorwärtssuche / schneller Vorlauf
13. Kanalsuche vorwärts
14. Kanalsuche rückwärts
15. Rückwärtssuche / schneller Rücklauf
unterstützt MP3-Format
unterstützt USB/SD/MMC
Grundfunktionen
1. Ein-/Ausschalten
Das Radio schaltet sich im ersten Betrieb in den Radiomodus. Beim nächsten Starten, sollte der
gelbe Draht nicht durcjtrennt sein, startet das Radio in dem Modus, in dem es abgeschaltet wurde.
(USB, SD/MMC-Karte, AUX oder Radio-Betrieb)
Einschalten: Drücken und halten Sie zum Einschalten eine beliebige Taste des Radios.
Ausschalten: Drücken Sie den Lautstärkeregler zum Ausschalten.
2. Wiedergabemodi
Wenn das Gerät eingeschaltet ist, drücken Sie den Lautstärkeregler um zwischen den Modi zu
wechseln „Radio -> USB/SD/MMC -> Aux -> Radio“. Das Display zeigt zum Modus passend die
Frequenz oder das USB- bzw. SD/MMC-Logo an.

3. Klangeinstellungen
Drücken Sie die „SEL“-Taste um zwischen „Lautstärke -> Bass -> Höhen -> Verteilung links/rechts
-> Verteilung vorne/hinten“zu wechseln und führen Sie die Einstellung durch Drehen am
Lautstärkeregler durch.
Lautstärke einstellen: Drücken Sie die „SEL“-Taste bis im Display „VOL“ angezeigt wird und drehen
Sie zum einstellen den Lautstärkeregler.
Bass einstellen: Drücken Sie die „SEL“-Taste bis im Display „BAS“ angezeigt wird und drehen Sie
zum einstellen den Lautstärkeregler.
Höhen einstellen: Drücken Sie die „SEL“-Taste bis im Display „TRE“ angezeigt wird und drehen Sie
zum einstellen den Lautstärkeregler.
Verteilung links/rechts einstellen: Drücken Sie die „SEL“-Taste bis im Display „BAL“ angezeigt wird
und drehen Sie zum einstellen den Lautstärkeregler.
4. Stummschaltung
Drücken Sie die „MUT“-Taste um die Stummschaltung zu aktivieren. In Display wird
angezeigt. Drücken Sie „MUT“ erneut um die Stummschaltung zu deaktivieren.
5. Loudness
Drücken Sie die „MUT“-Taste, die gleichzeitig die Loudness-Funktion aktiviert. Die Anzeige zeigt nun
„LOUD“ an. Halten Sie „MUT“, um die Loudness-Funktion zu deaktivieren.
6. Klangeffekte
Drücken Sie „EQ/MON“ um zwischen den Effekten zu wechseln: „ROCK, CLAS, POP, FLAT, JAZZ“.
Sobald ein Effekt gewählt ist, wird „EQ“ im Display angezeigt. Drücken Sie „EQ/MON“ erneut um die
Effekte zu deaktivieren.
Radio
1. Sender wechseln:
Im Radiobetrieb drücken Sie „BND/AS um wie folgt die Kanäle zu wechseln:
2. Automatischer Senderspeicher:
Halten Sie „BND/AS“, das Radio sucht automatisch das Frequenzband nach Sender ab und speichert
diese der Reihe nach ab bis alle Speicherplätze belegt sind.
3. Manueller Senderspeicher:
Suchen Sie den gewünschten Sender, drücken Sie „Wiedergabe/Pause“(Taste 2) und die
Senderspeichernummer wird blinkend angezeigt z.B: (CH1). Mit den Pfeiltasten hoch/runter können
Sie zwischen den Speicherplätzen wechseln. Drücken Sie erneut Wiedergabe/Pause (Taste 2) um
den Sender auf dem gewählten Pltz zu speichern.Sollten Sie 5 Sek. lang keine Taste drücken,
wechselt das Gerät zurück zum Normalbetrieb.

4. Gespeicherten Sender wählen:
Mit den Pfeiltasten hoch/runter können Sie zwischen den gespeicherten Sender 1 bis 6 wechseln.
5. Sendersuche:
Drücken sie oder und der nächste Sender wird automatisch gesucht. Halten Sie die Tasten
gedrückt, können Sie manuell die Frequenz wählen.
6. Stereo/Mono-Einstellung:
Mit „EQ/MON“ können Sie zwischen Stereo/Mono-Betrieb wählen. Das LCD-Display zeigt im
Stereo-Modus an .
MP3/WMA-Wiedergabe
Das Gerät kann sowohl von USB als auch SD/MMC-Karte MP3&WMA-Dateien wiedergaben.
1. Sollten beide Medien eingelegt sein, können Sie mit „Wiedergabe/Pause“ (Taste 2) zwischen USB
und SD/ MMC wechseln. Halten Sie diese Taste gedrückt bis das an dere Medium gewählt ist.
2. Pause: Drücken Sie „Wiedergabe/Pause“ (Taste 2).
3. Musikwahl: Drücken Sie oder um die Musik vor-/rückwärts zu wählen.
4. Schnellsuche: Mit den Pfeiltasten hoch/runter um die Musik vor-/rückwärts zu wählen. Um Titel zu
überspringen halten Sie die Tasten gedrückt, lassen Sie die Tasten wieder los wird der Titel
wiedergegeben.
5. Vor-/Rücklauf: Drücken und halten Sie oder um innerhalb eines Titel zu suchen.
Uhrzeit
1. Uhrzeit anzeigen:
Drücken Sie CLK und die aktuelle Uhrzeit wird angezeigt.
2. Uhrzeit einstellen:
Halten Sie CLK gedrückt, die Stunden blinken, nun können Sie durch drehen am Lautstärkeregler um
diese einzustellen. Drücken Sie CLK erneut, nun können Sie analog zu den Stunden die Minuten
einstellen. Durch erneutes Drücken von CLK wird die Uhrzeit gespeichert.
Hinweise
1. Ersetzen Sie die verbaute Sicherung nur durch baugleiche Sicherungen.
2. Das gelbe Kabel muss an die Batterie angeschlossen werden, damit die Uhrzeit fehlerfrei
funktioniert.
Bedienelement abnehmen
Entfernen Sie das Bedienelement durch drücken von . Wenn Sie dieses wieder einsetzen, setzt das Radio
den Betrieb fort.

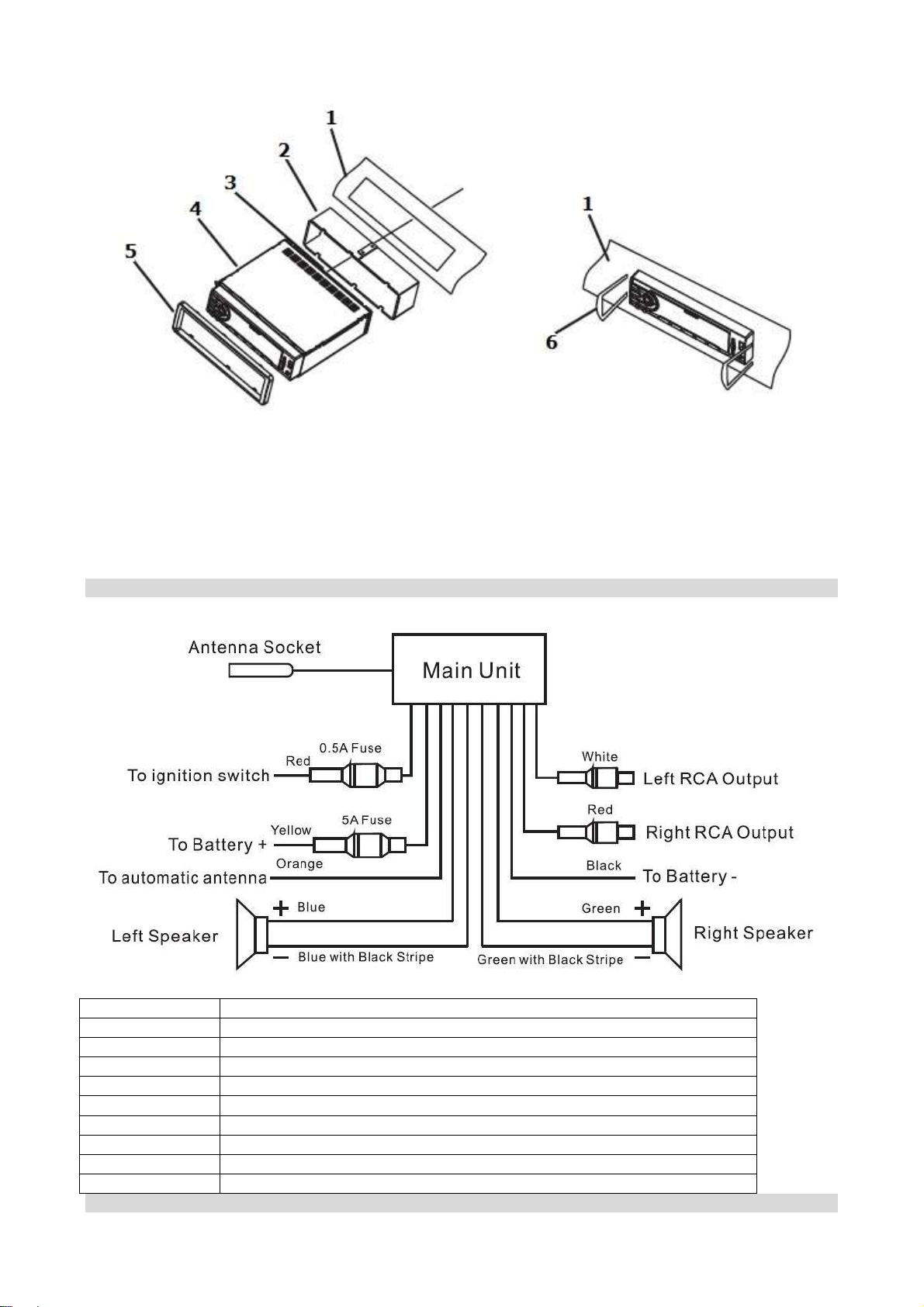

Einbaudiagramm
1. Armaturenbrett
2. Einbaurahmen
3. Sicherungsschraube
4. Radiogerät
5. Abdeckrahmen
6. Montageschlüssel
Ausbauanleitung:
Entfernen Sie den Abdeckrahmen. Führen Sie die beiden Montageschlüssel ein. Ziehen Sie das Gerät heraus.
Anschlussdiagramm
Kabelfarbe
rot
An Zündplus anschließen
gelb
An Dauerplus anschließen
orange
Automatische Antenne
schwarz
An den (-)-Pol der Batterie / Massepunkt anschließen
blau
Lautsprecher links (+)-Pol
blau/schwarz
Lautsprecher links (-)-Pol
grün
Lautsprecher rechts (+)-Pol
grün/schwarz
Lautsprecher rechts (-)-Pol
Chinch-Ausgang
Stecker rot -> rechts / Stecker weiß -> links

Datenblatt
FM-Frequenzbereich
87,5 MHz –108 MHz
Empfindlichkeit
≤ 37 dB∫
S/N
≥ 40 dB
MP3/WMA-S/N
≤ 40 dB
Frequenz-Empfindlichkeit
100Hz –10kHz (±6dB)
Kanaltrennung
≥ 45 dB
Spannundsbed. Störung (1kHz)
≤ 5%
Stereokanal-Balance
≤ 3 dB
Spannungsversorgung
12 V DC
Lautsprecherimpedanz
4-8 Ω
Max. Ausgangsleistung
7 W x 4
Abmessungen
178 mm Breite x 50 mm Höhe x 145 mm Tiefe
SICHERHEITSHINWEISE UND GEWÄHRLEISTUNG
Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu
machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen
können.
Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem
Gebrauch.
Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine
anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des
Produktes.
Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung
Verletzungsgefahr!
Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits
geringer Höhe beschädigt werden.
Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
ACHTUNG:
Es wird keine Haftung für Folgeschäden übernommen. Technische Änderungen und Irrtümer
vorbehalten!
Wichtige Hinweise zur Entsorgung
Dieses Elektrogerät gehört NICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte
an die öffentlichen Sammelstellen in Ihrer Gemeinde.
Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen
pro Tag/ Monat/ Jahr sowie über etwa anfallende Kosten bei Abholung entnehmen Sie bitte den
Informationen der jeweiligen Gemeinde.
Warnhinweise
Reparaturen am Gerät sollten nur von einer autorisierten Fachwerkstatt durchgeführt werden.
Öffnen Sie in keinem Fall das Gerät.
Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
Das Gerät sollte vor jeglichen Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.
Das Gerät bitte nicht mit Reinigungsmitteln reinigen.
Verwenden Sie zur Reinigung nur ein trockenes (Mikrofaser) Tuch.
Schließen Sie das Gerät nur an die dafür vorgesehene Netzspannung.
Schließen Sie das Gerät in keinem Fall an andere Spannungen als vorgesehen an.
Die Gewährleistung verfällt bei Fremdeingriffen in das Gerät.
