Channel Master CM-1050 User manual

ATSC HD Modulator
User Guide
Hoja de instrucciones del supresor de sobretensiones Lightning para antenas de TV / Fiche
d’instructions du suppresseur de surtensions Lightning Antenna
CM-1050
Contents:
1. CM-1050 ATSC HD Modulator
2. Power Adapter
Installation:
RF Output
HDMI Input
USB (S/W) Update
Antenna/RF Input Power Input (12V DC)
Closed Caption Input
LAN (Network)
2.1.
 -EncodeFeature:Congureencodersettings.
   1080PtoI:Convert1080Pto1080i(Disable/Enable)
   InterlaceEnc:CongureInterlacemode(IFieldorIFrame)
 -AudioCodec:Congureaudiocodec(MP1LayerII,AC-3,AAC-LC)
Stream
-PMTPID:CongurePMTPID(1-8191)
 -VideoPID:CongureVideoPID(1-8191)
 -AudioPID:CongureAudioPID(1-8191)
 -PSIPTSID:CongureTSID(1-65535)
 -MajorNo.:CongureVirtualMajorChannelNumber(1-99)
 -MinorNo.:CongureVirtualMinorChannelNumber(1-99)
 -ShortName:CongurePSIPShortName(1-7characters)
 -LongName:CongurePSIPLongName(1-15characters)
 -SourceID:CongureSourceID(1-4095)
Date/Time
 -SetupDate:CongureDate
 -SetupTime:CongureTime
 -SetupWeekday:CongureWeekday
System
 -FWVersion:DisplaysFirmwareVersion
 -RebootDevice:CongureRebootSetting
   Reboot:ConguretoReboottoexistingsettingsorreboottofactorydefaultsettings
  (RebootorReboottoDEF)
 -DeviceRelated:
   TimeOut:CongureDisplayDimmer(10-180Sec.)
   DeviceName:DisplaysDeviceName
 -Upgrade:InstallUpdatefromUSB(EnsureSWleisonUSBandformattedasFAT32)
 -DHCP:CongureDHCPSetting(Enable/Disable)
Network Device Management
 TheChannelMasterATSCHDModulatorcanbeconguredoveralocalnetworkconnection
usingaPCwithawebbrowser.TocongurethedeviceusingaPC,connectanEthernetcable
fromthenetworktotheEthernetportonthedevice.Onceconnected,useacomputerthat
isconnectedtothesamenetworkasthemodulator,thenenterthemodulatorIPaddressin
webbrowserandfollowon-screeninstructionsasshownbelow.(IPaddresscanbefoundby
pressingtherghtarrowonthedevicethreetimes.NOTE:TheIPaddresswillonlyappearonce
thedeviceisassignedtoavalidnetwork.)
Operating Instructions:
Power and Boot Up
-Uponapplyingpowerconnectionthedevicewilldisplaythecurrenthardwareand
softwareinfoandthen“Pleasewait”forapproximately15seconds.Thedevicewill
beoperationaloncethedisplayreads“ATSC8VSB”(mainmenuscreen).
Navigating the Menu (frontpaneldisplay)
-Press“Enter”toaccesscongurationmode(defaultpassword–0000)
 -Leftandrightarrowsnavigateleftandrightthroughoutthemenu
 -Upanddownarrowsadjustthevalueofeachmenusetting
Settings
Modulator
 -RFAtten:CongureRFoutputattenuation(0-30dB)
 -Frequency:CongureRFoutputchannel/frequency(Channel2-69or57-803MHz)
 -SaveChanges:Savechangestoconguration
Video & Audio
 -VideoProle:Congurevideosettings(NormalorUserDened).Normalsettingis
recommendedformostusecases,userdenedsettingisrecommendedonlyforprofessionals.
Overview:
TheChannelMasterATSCHDModulatorisaprofessional-gradeencoder/modulatordesignedfor
commercialandresidentialinstallations.TheATSCHDModulatorconvertsavideosignalfrom
HDMIformattoadigitalchannel(ATSC)format.Thedigitalchannelcanthenbeoutputviathe
coaxialRFoutputonthebackofthedevice.Thedigitalchannelnumber(Channels1-99)isuser
selectable.Digitalchannelsthataregeneratedfromthisdevicecanbescannedandtunedby
mostTVandset-topboxATSC/OTAtuners.Equippedwithafrontpaneldisplayandmenunaviga-
tionbuttons,settingssuchasRFchannelnumber,virtualchannelnumberandRFoutputlevelcan
beconguredwithouttheuseofacomputer.Themodulatorcanalsobemanagedoveralocal
networkviathebuilt-inethernetport.
© 2020 Channel Master L.L.C. Channel Master is a registered trademark. Specications subject to change. All rights reserved. © 2020 Channel Master. Channel Master es una marca registrada. Especicaciones
sujetas a cambio. Todos los derechos reservados. © Channel Master, 2020. Channel Master est une marque déposée. Les caractéristiques peuvent être modiées sans préavis. Tous droits réservés. Pub
CM1050.IS.202001
ChannelMaster.com

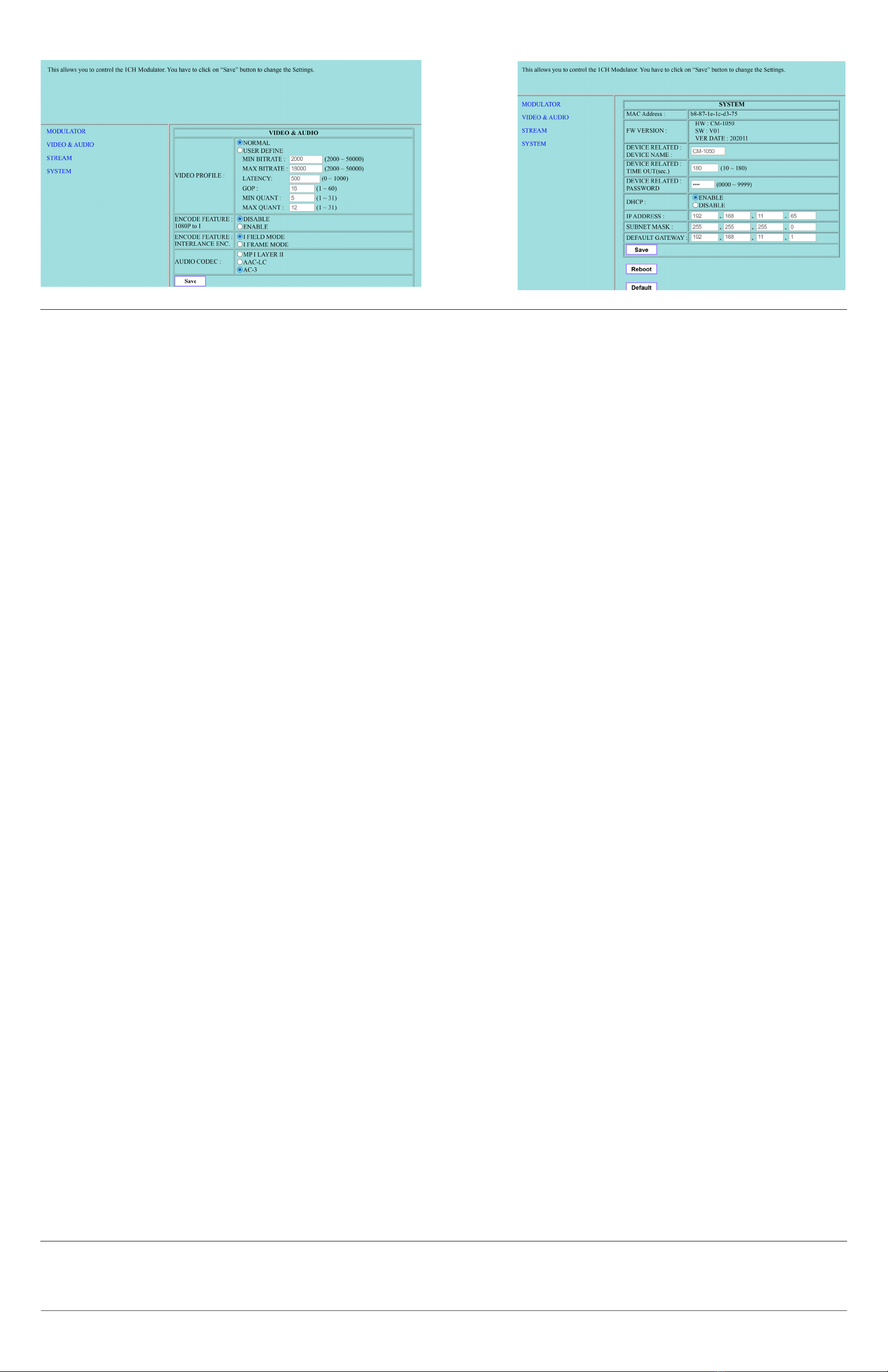

Stream Settings:
Modulator Settings:
Login:
CONTINUED ON BACK / CONTINÚA EN LA PARTE POSTERIOR / SUITE AU DOS

System Information:
Additional product information including videos and frequently asked questions is available online at
www.Channelmaster.com/support
Warranty information is available online at www.channelmaster.com/warranty
Video & Audio Settings:
© 2020 Channel Master L.L.C. Channel Master is a registered trademark. Specications subject to change. All rights reserved. © 2020 Channel Master. Channel Master es una marca registrada. Especicaciones
sujetas a cambio. Todos los derechos reservados. © Channel Master, 2020. Channel Master est une marque déposée. Les caractéristiques peuvent être modiées sans préavis. Tous droits réservés. Pub
CM1050.IS.202001
ChannelMaster.com
Contenu:
1. Modulateur CM-1050 ATSC HD
2. Adaptateur secteur
Mode d’emploi:
Allumer et démarrer
- Lors de la mise sous tension, l’appareil afche les informations matérielles et logicielles actuelles, puis “Veuillez
patienter” pendant environ 15 secondes. L’appareil sera opérationnel une fois que l’écran afche “ATSC 8VSB”
(écran du menu principal).
Navigation dans le menu (afchage du panneau avant)
- Appuyez sur “Entrée” pour accéder au mode de conguration (mot de passe par défaut - 0000)
- Les èches gauche et droite naviguent à gauche et à droite dans tout le menu
- Les èches haut et bas ajustent la valeur de chaque paramètre de menu
Vue d’ensemble:
Le modulateur Channel Master ATSC HD est un encodeur / modulateur de qualité professionnelle conçu pour les
installations commerciales et résidentielles. Le modulateur ATSC HD convertit un signal vidéo du format HDMI
en un format de canal numérique (ATSC). Le canal numérique peut alors être émis via la sortie RF coaxiale à
l’arrière de l’appareil. Le numéro de canal numérique (canaux 1 à 99) peut être sélectionné par l’utilisateur. Les
chaînes numériques générées à partir de cet appareil peuvent être scannées et réglées par la plupart des tuners
ATSC / OTA TV et décodeur. Équipé d’un afchage du panneau avant et de boutons de navigation dans les menus,
les paramètres tels que le numéro de canal RF, le numéro de canal virtuel et le niveau de sortie RF peuvent être
congurés sans l’utilisation d’un ordinateur. Le modulateur peut également être géré sur un réseau local via le port
Ethernet intégré.
Réglages
Modulateur
- RF Atten: Congurez l’atténuation de sortie RF (0-30dB)
- Fréquence: Congurez le canal / fréquence de sortie RF (canal 2-69 ou 57-803 MHz)
- Enregistrer les modications: enregistrer les modications de la conguration
Vidéo et audio
-- Prol vidéo: congurez les paramètres vidéo (normaux ou dénis par l’utilisateur). Le paramètre normal est
recommandé pour la plupart des cas d’utilisation, le paramètre déni par l’utilisateur n’est recommandé que
pour les professionnels.
- Fonction d’encodage: congurez les paramètres de l’encodeur.
1080P à I: Convertir 1080P en 1080i (Désactiver / Activer)
Interlace Enc: Congurez le mode entrelacé (I Field ou I Frame)
- Codec audio: Congurez le codec audio (MP1 Layer II, AC-3, AAC-LC)
Courant
- PMT PID: Congurer PMT PID (1-8191)
- PID vidéo: congurez le PID vidéo (1-8191)
- PID audio: Congurez le PID audio (1-8191)
- PSIP TSID: Congurez TSID (1-65535)
- Numéro majeur: Congurez le numéro de canal principal virtuel (1-99)
- Numéro mineur: Congurer le numéro de canal mineur virtuel (1-99)
- Nom court: Congurez le nom court PSIP (1 à 7 caractères)
- Nom long: Congurez le nom long PSIP (1 à 15 caractères)
- ID source: congurer l’ID source (1-4095)
Date / Heure
-Date de conguration: congurer la date
-Heure de conguration: congurer l’heure
-Setup Weekday: Congurer le jour de la semaine
Système
- Version du micrologiciel: afche la version du micrologiciel
- Redémarrer le périphérique: congurer les paramètres de redémarrage
Redémarrer: Congurer pour redémarrer avec les paramètres existants ou redémarrer avec les paramètres d’usine
par défaut (redémarrage ou redémarrage à DEF)
- Lié à l’appareil:
Time Out: Congurez le gradateur d’afchage (10-180 sec.)
Nom du périphérique: afche le nom du périphérique
- Mise à niveau: installez la mise à jour depuis USB (assurez-vous que le chier SW est sur USB et formaté en
FAT32)
- DHCP: congurer le paramètre DHCP (activer / désactiver)
Gestion des périphériques réseau
Le modulateur Channel Master ATSC HD peut être conguré via une connexion réseau locale à l’aide d’un PC avec
un navigateur Web. Pour congurer l’appareil à l’aide d’un PC, connectez un câble Ethernet du réseau au port Ether-
net de l’appareil. Une fois connecté, utilisez un ordinateur connecté au même réseau que le modulateur, puis entrez
l’adresse IP du modulateur dans le navigateur Web et suivez les instructions à l’écran comme indiqué ci-dessous.
(L’adresse IP peut être trouvée en appuyant trois fois sur la èche droite de l’appareil. REMARQUE: L’adresse IP
n’apparaîtra qu’une fois que l’appareil est affecté à un réseau valide.)
Contenido:
1. Modulador CM-1050 ATSC HD
2. Adaptador de corriente
Instrucciones de operación:
Encendido y arranque
- Al aplicar la conexión de alimentación, el dispositivo mostrará la información actual del hardware y software y
luego “Espere” durante aproximadamente 15 segundos. El dispositivo estará operativo una vez que la pantalla
muestre “ATSC 8VSB” (pantalla del menú principal).
Navegación por el menú (pantalla del panel frontal)
- Presione “Enter” para acceder al modo de conguración (contraseña predeterminada - 0000)
- Las echas izquierda y derecha navegan hacia la izquierda y hacia la derecha por todo el menú
- Las echas hacia arriba y hacia abajo ajustan el valor de cada conguración del menú
Visión de conjunto:
El modulador Channel Master ATSC HD es un codicador / modulador de nivel profesional diseñado para instala-
ciones comerciales y residenciales. El modulador ATSC HD convierte una señal de video del formato HDMI a un
formato de canal digital (ATSC). El canal digital se puede emitir a través de la salida de RF coaxial en la parte poste-
rior del dispositivo. El número de canal digital (Canales 1-99) lo puede seleccionar el usuario. Los canales digitales
que se generan a partir de este dispositivo pueden ser escaneados y sintonizados por la mayoría de sintonizadores
ATSC / OTA de TV y decodicadores. Equipado con una pantalla en el panel frontal y botones de navegación de
menú, los ajustes como el número de canal de RF, el número de canal virtual y el nivel de salida de RF se pueden
congurar sin el uso de una computadora. El modulador también se puede administrar a través de una red local a
través del puerto ethernet incorporado.
Conguraciones
Modulador
- RF Atten: Congure la atenuación de salida de RF (0-30dB)
- Frecuencia: congure el canal / frecuencia de salida de RF (canal 2-69 o 57-803MHz)
- Guardar cambios: guarda los cambios en la conguración
Audio video
- Perl de video: congure los ajustes de video (Normal o Denido por el usuario). Se recomienda la conguración
Perl de video: congure los ajustes de video (Normal o Denido por el usuario). Se recomienda la
conguración normal para la mayoría de los casos de uso, la conguración denida por el usuario se
recomienda solo para profesionales.
- Función de codicación: congure los ajustes del codicador.
1080P a I: convierte 1080P a 1080i (deshabilitar / habilitar)
Entrelazado Enc: congurar el modo entrelazado (I Field o I Frame)
- Códec de audio: congure el códec de audio (MP1 Layer II, AC-3, AAC-LC)
Corriente
- PMT PID: congurar PMT PID (1-8191)
- Video PID: congure Video PID (1-8191)
- Audio PID: congure Audio PID (1-8191)
- PSIP TSID: congurar TSID (1-65535)
- No principal: Congure el número de canal principal virtual (1-99)
- No menor: Congure el número de canal menor virtual (1-99)
- Nombre corto: congure el nombre corto de PSIP (1-7 caracteres)
- Nombre largo: congure el nombre largo de PSIP (1-15 caracteres)
- ID de fuente: congurar ID de fuente (1-4095)
Fecha y hora
-Fecha de conguración: fecha de conguración
-Tiempo de conguración: tiempo de conguración
-Setup Weekday: Congure Weekday
Sistema
-- Versión de FW: muestra la versión de rmware
- Dispositivo de reinicio: congurar la conguración de reinicio
Reiniciar: congure para reiniciar a la conguración existente o reiniciar a la conguración predeterminada de
fábrica (reiniciar o reiniciar a DEF)
- Relacionado con el dispositivo:
Tiempo de espera: congurar el atenuador de pantalla (10-180 seg.)
Nombre del dispositivo: muestra el nombre del dispositivo
- Actualización: instale la actualización desde USB (asegúrese de que el archivo SW esté en USB y formateado
como FAT32)
- DHCP: congurar la conguración de DHCP (activar / desactivar)
Gestión de dispositivos de red
El modulador Channel Master ATSC HD se puede congurar a través de una conexión de red local utilizando una
PC con un navegador web. Para congurar el dispositivo usando una PC, conecte un cable Ethernet desde la red al
puerto Ethernet del dispositivo. Una vez conectado, use una computadora que esté conectada a la misma red que
el modulador, luego ingrese la dirección IP del modulador en el navegador web y siga las instrucciones en pantalla
como se muestra a continuación. (La dirección IP se puede encontrar presionando la echa derecha del dispositivo
tres veces. NOTA: La dirección IP solo aparecerá una vez que el dispositivo esté asignado a una red válida).
