Chauvet DJ Intimidator Wash Zoom 450 IRC User manual

Quick Reference Guide
V2

EN Intimidator Wash Zoom 450 IRC V2 QRG
2
About This
Guide
The Intimidator Wash Zoom 450 IRC V2
Quick Reference Guide (QRG) has
basic product information such as mounting, menu options, and DMX values.
Download the User Manual from www.chauvetlighting.com for more details.
Disclaimer
The information and specifications contained in this QRG
are subject to
change without notice.
Safety Notes
These Safety Notes include important information about
installation, use, and
maintenance.
•Only connect this product to a grounded and protected circuit.
•Always disconnect from power before cleaning or replacing the fuse.
•Do not look at the light source when the product is on.
•Make sure the power cord is not crimped or damaged.
•Never disconnect this product from power by pulling on the cord.
•When mounting this product overhead, use a safety cable.
•Do not allow flammable materials close to the unit while operating.
• Do not touch this product when it is operating because it may be hot.
•The voltage of the outlet to which you are connecting this product must
be within the range stated on the decal or rear panel of the product.
•This product is for indoor use only! (IP20) To prevent risk of fire or
shock, do not expose this product to rain or moisture.
•Always mount this product in a location with adequate ventilation, at
least 20 in (50 cm) from adjacent surfaces.
•Be sure that no ventilation slots on the unit’s housing are blocked.
•Never connect this product to a dimmer or rheostat.
•Replace the fuse with another of the same type and rating.
•Only use the handles or attached mounting clamp of appropriate weight
capacity to carry this product.
•The maximum ambient temperature is 104 °F (40 °C). Do not operate
this product at higher temperatures.
•In the event of a serious operating problem, stop using immediately.
•Do not open this product. It contains no user-serviceable parts.
•To eliminate unneccesary wear and improve its lifespan, during periods
of non-use completely disconnect the product from power via breaker or
by unplugging it.
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux contact your
distributor to request support or return a product. Visit
www.chauvetlighting.com for contact information.

Intimidator Wash Zoom 450 IRC V2 QRG EN
3
What is
Included
•Intimidator Wash Zoom 450 IRC V2
•Hanging Bracket with Mounting
Hardware
•Power Cord
•Warranty Card
•Quick Reference Guide
To Begin
Unpack your Intimidator Wash Zoom 450 IRC V2
and make sure you have
received all parts in good condition. If the box or contents appear damaged,
notify the carrier immediately, not Chauvet.
Description
The Intimidator Wash Zoom 450 IRC V2 is a feature-
packed compact
moving head wash fitted with 15 W quad-
color RGBW LEDs. Motorized
zoom allows short-throw and long-
throw applications. Simple navigation and
full text readout is displayed on a high-contrast, full-
color LCD display.
Generate a synchronized show in Master/Slave mode with easy-to-
access,
built-in automated programs. The optional IRC-6 remote from Chauvet
offers
convenient, wireless non-DMX control. The
Intimidator Wash Zoom 450
IRC V2 fits best in the CHS-50 VIP Gear Bag available from Chauvet.

EN Intimidator Wash Zoom 450 IRC V2 QRG
4
Overview
LCD Display
Control
Buttons
IR Sensor
Indicator
Light
Yoke
Back Panel View
Power Out
DMX In
DMX Out
Fuse
Holder
Power In
Front View

Intimidator Wash Zoom 450 IRC V2 QRG EN
5
AC Power
This product has an auto-ranging power supply
that can work with an input
voltage range of 100 to 240 VAC, 50/60 Hz.
To eliminate unnecessary wear and improve its lifespan, during periods
of non-
use completely disconnect the product via breaker or by
unplugging it.
Fuse
Replacement
1. Disconnect the product from power.
2. Using a flat-head screwdriver, loosen the fuse holder and pull straight out.
3. Remove the blown fuse from the holder and replace with a fuse of the
exact same type and rating.
4. Re-insert the fuse holder and reconnect power.
Infrared Remote
Control
6
(IRC-6)
The Intimidator Wash Zoom 450 IRC V2 is compatible with the Infrared
Remote Control 6 (IRC-6) from Chauvet.
The following IRC-6 buttons are used with the Intimidator Wash 450 IRC:
•<BLACKOUT> - turns LED on/off
•<AUTO> - selects auto program mode (scrolling)
•<SOUND> - selects Sound-Active mode
•<STROBE> - strobing (0–20 Hz)
•<SPEED> - Pan/Tilt Auto program speed
•<SENSITIVITY> - selects sound sensitivity
•<%> - LED dimmer
•<MANUAL> - white (RGB) LED manual control
•<FADE/SNAP>- Press once for Fade color change/Press twice for Snap
•<R> - red LED manual control
•<G> - green LED manual control
•<B> - blue LED manual control
•<W> -white LED manual control
•<UV> - Zoom manual adjustment
•<+> - Increase
•<-> - Decrease
•<0> to <9> - Select Auto Program by Number

EN Intimidator Wash Zoom 450 IRC V2 QRG
6
Mounting
Before mounting this product, read the Safety Notes.
Mounting
Diagram
When using only one mounting clamp, be sure to use a clamp with a
captive bolt to prevent accidental loosening.
Control Panel
Description
Button Function
<MENU>
Exits from the current menu or function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases the
numeric value when in a function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
Mounting Clamp
(works with CLP-15 or CLP-15N
clamp from Chauvet)
Safety Cable
Threaded Mounting Hole
size M12 on bottom panel
Rubber Feet (x4)
for floor mounting
Handle (x2)

Intimidator Wash Zoom 450 IRC V2 QRG EN
7
Menu Options
Main Function Programming Levels Description
Address
001–512
Sets the DMX starting address
Run Mode
DMX
14CH
Selects DMX mode
29CH
Auto
Auto01—Auto16
Selects auto program
Sound
Selects Sound-Active mode
Slave
Selects Slave mode
IR
Selects infrared control
Setup
Pan Reverse
OFF
Normal pan operation
ON
Reverse pan operation
Tilt Reverse
OFF
Normal tilt operation
ON
Reverse tilt operation
Pan Angle
540
Selects the 540° pan angle range
360
Selects the 360° pan angle range
180
Selects the 180° pan angle range
Tilt Angle
270
Selects the 270° tilt angle range
180
Selects the 180° tilt angle range
90
Selects the 90° tilt angle range
P/T Speed
Normal
Selects the panning/tilting speed
Fast
Slow
Fans
Auto
Sets fan speed according to temperature
Full
Fan speed set to full speed
Display OFF
Display background light turns off after
inactivity
ON
Display background light stays on
Screen Rev
OFF
Normal display
ON
Reverse display
Dimmer Curve
Square
Selects the dimmer curve mode
I Square
SCurve
Linear
Dimmer Speed
Fast
Selects the dimmer speed
Smooth
Color Balance
RED
Selects color balance (100 to 255)
GREEN
BLUE
WHITE
Sensitivity
001—100
Sets sound sensitivity
Reset
Resets the product
Factory Set
Loads factory defaults
Sys Info
Ver VX
Displays the software version
Running Mode XXXXX
Displays the current running mode
DMX Address XXX
Displays the current DMX address
Temperature XXX
Displays the LED temperature in Celsius

EN Intimidator Wash Zoom 450 IRC V2 QRG
8
DMX Linking
The Intimidator Wash Zoom 450 IRC V2 can work with a DMX controller
when linked by DMX serial connections. Instructions for connecting and
configuring this product for DMX operation are in the User Manual. If you
are not familiar with DMX, download the DMX Primer from
www.chauvetlighting.com.
Starting
Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address is 484.
Master/Slave
Connection
The Intimidator Wash Zoom 450 IRC V2 uses the DMX data connection
for its Master/Slave mode. Instructions for connecting and configuring this
product for Master/Slave operation are in the User Manual.

Intimidator Wash Zoom 450 IRC V2 QRG EN
9
DMX Values
29CH
Channel Function Value Percent/Setting
1
Pan
000 255
0 to 540°
2
Fine Pan
000 255
Fine control of panning
3
Tilt
000 255
0 to 270°
4
Fine Tilt
000 255
Fine control of tilting
5
Speed
000 255
Pant/Tilt speed (fast to slow)
6
Red
000 255
0 to 100%
Zone 1
7
Green
000 255
0 to 100%
8
Blue
000 255
0 to 100%
9
White
000 255
0 to 100%
10
Red
000 255
0 to 100%
Zone 2
11
Green
000 255
0 to 100%
12
Blue
000 255
0 to 100%
13
White
000 255
0 to 100%
14
Red
000 255
0 to 100%
Zone 3
15
Green
000 255
0 to 100%
16
Blue
000 255
0 to 100%
17
White
000 255
0 to 100%
18
Red
000 255
0 to 100%
Zone 4
19
Green
000 255
0 to 100%
20
Blue
000 255
0 to 100%
21
White
000 255
0 to 100%

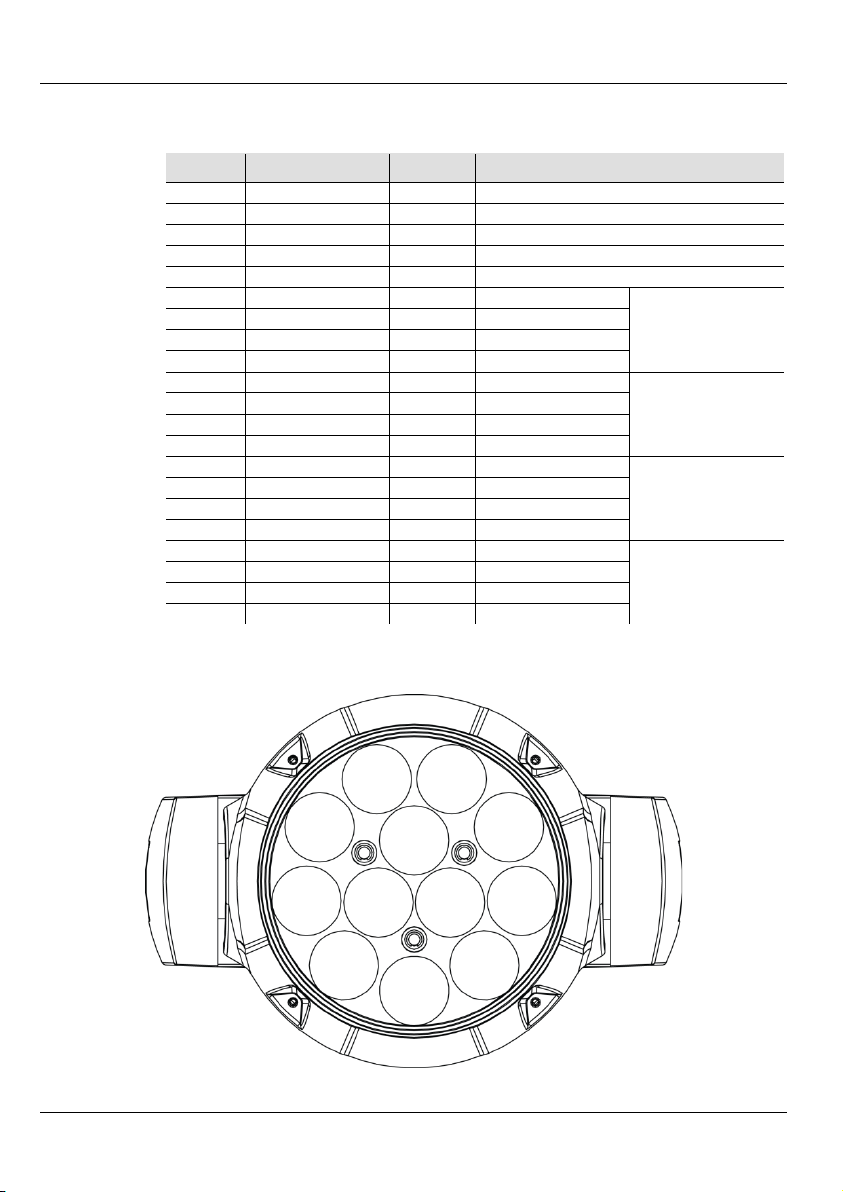

Intimidator Wash Zoom 450 IRC V2 Zones of Control
1
1
1
2
2
2
3
3
3
4
4 4

EN Intimidator Wash Zoom 450 IRC V2 QRG
10
DMX Values (cont.)
29CH
(cont.)
Channel Function Value Percent/Setting
22 Colors
000 004
No function
005 009
Color 1
010 014
Color 2
015 019
Color 3
020 024
Color 4
025 029
Color 5
030 034
Color 6
035 039
Color 7
040 044
Color 8
045 049
Color 9
050 054
Color 10
055 059
Color 11
060 064
Color 12
065 069
Color 13
070 074
Color 14
075 079
Color 15
080 084
Color 16
085 089
Color 17
090 094
Color 18
095 099
Color 19
100 104
Color 20
105 109
Color 21
110 114
Color 22
115 119
Color 23
120 124
Color 24
125 129
Color 25
130 134
Color 26
135 139
Color 27
140 144
Color 28
145 149
Color 29
150 154
Color 30
155 159
Color 31
160 164
Color 32
165 169
Color 33
170 174
Color 34
175 179
No function
180 201
Clockwise color change (fast to slow)
202 207
Stop (color stays in the current color)
208 229
Counter-clockwise color change
(slow to fast)
230 234
No function
235 249
Color jump (fast to slow)
250 255
Sound-Active colors

Intimidator Wash Zoom 450 IRC V2 QRG EN
11
DMX Values (cont.)
29CH
(cont.)
Channel Function Value Percent/Setting
23 Built-in Control
000 015
No function
016 031
Zone macro 1
032 047
Zone macro 2
048

063
Zone macro 3
064 079
Zone macro 4
080 095
Zone macro 5
096 111
Zone macro 6
112 127
Built-in 7 (zone macros 1—6)
128 143
Built-in Auto 1
144 159
Built-in Auto 2
160 175
Built-in Auto 3
176 191
Built-in Auto 4
192 207
Built-in Auto 5
208

223
Built-in Auto 6
224

239
Built-in Auto 7
240 255
Built-in 8 (built-in auto 1—7)
24
Built-in Speed
000 255
Zones and built-in auto speed (slow to fast)
25
Dimmer
000 255
0 to 100%
26 Shutter
000 019
Closed
020 024
Open
025 064
Strobe effect (decreasing speed)
065 069
Open
070 084
Fast on, slow off (decreasing speed)
085 089
Open
090 104
Slow on, fast off (decreasing speed)
105 109
Open
110 124
Random shutter (decreasing speed)
125 129
Open
130 144
Random fast on, slow off (decreasing speed)
145 149
Open
150 164
Random slow on, fast off (decreasing speed)
165 169
Open
170 184
Pulse effect 1 (decreasing speed)
185 189
Open
190 204
Pulse effect 2 (decreasing speed)
205 209
Open
210 224
Gradually on and off (decreasing speed)
225 229
Open
230 244
Pulse effect 3 (decreasing speed)
245 255
Open
27
Zoom
000

255
Zoom in and out

EN Intimidator Wash Zoom 450 IRC V2 QRG
12
DMX Values (cont.)
29CH
(cont.)
Channel Function Value Percent/Setting
28 Control Functions
000 009
No function
010 014
Blackout while panning/tilting
015 049
No function
050 054
Reset pan
055 059
Reset tilt
060 064
Reset zoom
065 069
No function
070 074
Reset all
075 079
No function
080 084
Reverse pan/tilt
085 089
Reverse pan
090 094
Reverse tilt
095 099
Cancel reverse pan
100 104
Cancel reverse tilt
105 109
Cancel reverse pan/tilt
110 114
Pan/Tilt normal speed
115 119
Pan/Tilt fast speed
120 124
Pan/Tilt slow speed
125 129
Fan (full speed)
130 134
Fan (auto)
135 139
Dimmer, fast
140 144
Dimmer, smooth
145 255
No function
29 Movement Macros
000 007
No function
008 023
Automatic movement macro 1
024 039
Automatic movement macro 2
040 055
Automatic movement macro 3
056 071
Automatic movement macro 4
072 087
Automatic movement macro 5
088 103
Automatic movement macro 6
104 119
Automatic movement macro 7
120 135
Automatic movement macro 8
136 151
Sound-Active movement macro 1
152 167
Sound-Active movement macro 2
168 183
Sound-Active movement macro 3
184 199
Sound-Active movement macro 4
200 215
Sound-Active movement macro 5
216 231
Sound-Active movement macro 6
232 247
Sound-Active movement macro 7
248 255
Sound-Active movement macro 8

Intimidator Wash Zoom 450 IRC V2 QRG EN
13
DMX Values (cont.)
14CH
Channel Function Value Percent/Setting
1
Pan
000 255
0 to 540°
2
Tilt
000 255
0 to 270°
3
Speed
000 255
Pan/Tilt (fast to slow)
4
Red
000 255
0 to 100%
5
Green
000 255
0 to 100%
6
Blue
000 255
0 to 100%
7
White
000 255
0 to 100%
8 Built-in Control
000 015
No function
016 031
Zone macro 1
032 047
Zone macro 2
048 063
Zone macro 3
064 079
Zone macro 4
080 095
Zone macro 5
096 111
Zone macro 6
112 127
Built-in 7 (zone macros 1—6)
128 143
Built-in Auto 1
144 159
Built-in Auto 2
160 175
Built-in Auto 3
176 191
Built-in Auto 4
192 207
Built-in Auto 5
208 223
Built-in Auto 6
224 239
Built-in Auto 7
240 255
Built-in 8 (built-in auto 1—7)
9
Built-in Speed
000 255
Zones and built-in auto speed (slow to fast)
10
Dimmer
000 255
0 to 100%

EN Intimidator Wash Zoom 450 IRC V2 QRG
14
DMX Values (cont.)
14CH
(cont.)
Channel Function Value Percent/Setting
11 Shutter
000 019
Closed
020 024
Open
025 064
Strobe effect (decreasing speed)
065 069
Open
070 084
Fast on, slow off (decreasing speed)
085 089
Open
090 104
Slow on, fast off (decreasing speed)
105 109
Open
110 124
Random shutter (decreasing speed)
125 129
Open
130 144
Random fast on, slow off (decreasing speed)
145 149
Open
150 164
Random slow on, fast off (decreasing speed)
165 169
Open
170 184
Pulse effect 1 (decreasing speed)
185 189
Open
190 204
Pulse effect 2 (decreasing speed)
205 209
Open
210 224
Gradually on and off (decreasing speed)
225 229
Open
230 244
Pulse effect 3 (decreasing speed)
245 255
Open
12
Zoom
000 255
Zoom in and out

Intimidator Wash Zoom 450 IRC V2 QRG EN
15
DMX Values (cont.)
14CH
(cont.)
Channel Function Value Percent/Setting
13 Control Functions
000 009
No function
010 014
Pan/Tilt blackout
015 049
No function
050

054
Reset pan
055 059
Reset tilt
060 064
Reset zoom
065 069
No function
070 074
Reset all
075 079
No function
080 084
Reverse Pan/Tilt
085 089
Reverse pan
090 094
Reverse tilt
095 099
Cancel reverse pan
100

104
Cancel reverse tilt
105

109
Cancel reverse pan/tilt
110 114
Pan/Tilt normal speed
115 119
Pan/Tilt fast speed
120 124
Pan/Tilt slow speed
125 129
Fan (full speed)
130 134
Fan (auto)
135 139
Dimmer, fast
140 144
Dimmer, smooth
145 255
No function
14 Movement Macros
000 007
No function
008 023
Automatic movement macro 1
024 039
Automatic movement macro 2
040 055
Automatic movement macro 3
056 071
Automatic movement macro 4
072 087
Automatic movement macro 5
088 103
Automatic movement macro 6
104 119
Automatic movement macro 7
120 135
Automatic movement macro 8
136 151
Sound-Active movement macro 1
152 167
Sound-Active movement macro 2
168 183
Sound-Active movement macro 3
184 199
Sound-Active movement macro 4
200 215
Sound-Active movement macro 5
216 231
Sound-Active movement macro 6
232 247
Sound-Active movement macro 7
248 255
Sound-Active movement macro 8

ES Intimidator Wash Zoom 450 IRC V2 GRR
16
Acerca de
esta guía
La guía de referencia rápida (GRR) del Intimidator Wash Zoom 450 IRC V2
contiene información básica sobre el producto, como montaje, opciones de
menú y valores DMX. Descargue el manual de usuario de
www.chauvetlighting.com para una información más detallada.
Exención de
responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
seguridad
Estas notas de seguridad incluyen información importante sobre el montaje,
uso y mantenimiento.
•Conecte este producto SOLO a un circuito con toma de tierra y protegido.
•Desconecte siempre de la alimentación antes de la limpieza o sustitución
del fusible.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
•Nunca desconecte este producto de la alimentación tirando del cable.
•Cuando monte este producto en alto, use un cable de seguridad.
•NO permita la presencia de materiales inflamables cerca de la unidad
cuando esté en funcionamiento.
•
NO toque este producto cuando esté en funcionamiento, pues podría estar
caliente.
•La tensión del enchufe al que conecte este producto ha de estar en el
rango establecido en el grabado o en el panel posterior del producto.
•¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos
de incendio o descarga, no exponga este producto a la lluvia o la humedad.
•Monte siempre este producto en una ubicación con ventilación adecuada,
al menos a 20 in (50 cm) de superficies adyacentes.
•Asegúrese de que ninguna ranura de ventilación en la carcasa de la
unidad queda bloqueada.
•Nunca conecte este producto a un atenuador o reostato.
•Sustituya el fusible con otro del mismo tipo y categoría.
•Use SOLAMENTE los soportes de colgar/montar para mover este producto
•La temperatura ambiente máxima es de 104 °F (40 °C). No haga
funcionar este producto a temperaturas más altas.
•En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
•NO abra este producto. No contiene piezas reparables por el usuario.
•Para evitar un desgaste innecesario y alargar su vida útil, desconecte
completamente el producto de la alimentación mediante el interruptor o
desenchufándolo durante periodos en que no se use.
Contacto
Fuera de EE. UU., Reino Unido, Irlanda, México o Benelux póngase en
contacto con su distribuidor para solicitar asistencia o devolver un producto.
Visite www.chauvetlighting.com para información de contacto.

Intimidator Wash Zoom 450 IRC V2 GRR ES
17
Qué va
incluido
•Intimidator Wash Zoom 450 IRC V2
•Soporte para colgar con material de
montaje
•Cable de alimentación
•Tarjeta de garantía
•Guía de referencia rápida
Para empezar
Desembale su Intimidator Wash Zoom 450 IRC V2
y asegúrese de que ha
recibido todas las partes en buen estado. Si la caja o los componentes parecen
dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.
Descripción
El Intimidator Wash Zoom 450 IRC V2
es una cabeza móvil compacta de
baño de luz cargada de características, equipada con LEDs de cuatro colores
RGBW de 15 W. El zoom con motor le permite aplicaciones a corta o larga
distancia. Experimente una navegación sencilla con lectura completa de text
o
gracias la pantalla LCD de alto contraste a todo color. Genere un espectáculo
sincronizado en modo maestro/esclavo con programas automatizados de fácil
acceso. El mando a distancia IRC-
6 de Chauvet le proporciona un práctico
control no DMX sin cables. El Intimidator Wash Zoom 450 IRC V2
cabe
perfectamente en la bolsa de material CHS-50 VIP disponible en Chauvet.

ES Intimidator Wash Zoom 450 IRC V2 GRR
18
Vista general
Pantalla LCD
Botones
de
control
Sensor IR
Luz del
indicador
Yugo
Vista del panel
posterior
Salida de
alimentación
Entrada
DMX
Salida
DMX
Portafusibles
Entrada de
alimentación
Vista frontal

Intimidator Wash Zoom 450 IRC V2 GRR ES
19
Corriente
alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de
100 a 240 VCA,
50/60 Hz.
Fuse
Replacement
1. Desconecte el producto de la alimentación.
2. Con ayuda de un destornillador de cabeza plana, desatornille el
portafusibles y extráigalo directamente.
3. Quite el fusible fundido del portafusibles y sustituya el fusible con otro
del mismo tipo y categoría.
4. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Control Remoto
por Infrarrojos 6
El Intimidator Wash Zoom 450 IRC V2 es compatible con el mando a
distancia por infrarrojos 6 (IRC-6) de Chauvet.
Los siguientes botones del IRC-6 se usan con el Intimidator™ Wash 450
IRC:
•<BLACKOUT>: apaga/enciende el LED
•<AUTO>: selecciona el modo de programa automático (desplazamiento)
•<SOUND>: selecciona el modo Activo por sonido
•<STROBE>: estroboscopio (0–20 Hz)
•<SPEED>: velocidad de Desplazamiento lateral/Inclinación del programa
Automático
•<SENSITIVITY>: selecciona la sensibilidad al sonido
•<%>: atenuador maestro
•<MANUAL>: control manual del LED blanco (RGB)
•<FADE/SNAP>: pulse una vez para cambio de color de Fade/pulse dos
veces para cambio rápido
•<R>: control manual del LED rojo
•<G>: control manual del LED verde
•<B>: control manual del LED azul
•<W>: control manual del LED blanco
•<UV>: ajuste manual del zoom
•<+>: aumentar
•<->: disminuir
•<0> a <9>: seleccionar programa automático por número

ES Intimidator Wash Zoom 450 IRC V2 GRR
20
Montaje
Antes de montar este producto, lea las Notas de seguridad.
Diagrama
de montaje
Cuando use una abrazadera de montaje, asegúrese de usar una
abrazadera con tornillo prisionero para evitar que se afloje
accidentalmente.
Descripción
del panel de
control
Botón Función
<MENU>
Sale del menú o función actual
<UP>
Navega hacia arriba por la lista de menú y aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el valor
numérico cuando está en una función
<ENTER>
Habilita el menú actualmente en pantalla o configura el valor
seleccionado actualmente dentro de la función seleccionada
Abrazadera de montaje
(sirve la abrazadera CLP-15 o
CLP-15N de Chauvet)
Cable de
seguridad
Orificio de montaje
roscado tamaño M12 en
panel inferior
Pies de goma (x4)
para montaje en el
suelo
Asa (x2)
