Quick Reference Guide

SlimPAR™ Pro Tri QRG EN
2
About T
his
Guide
The SlimPAR™ Pro Tri Quick Reference Guide (QRG) has basic product
information such as mounting, menu options, and DMX values. Download
the User Manual from www.chauvetlighting.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
These Safety Notes include important information about installation, use,
and maintenance.
•This product is not intended for permanent installation.
•ONLY connect this product to a grounded and protected circuit.
•Always disconnect from power before cleaning or replacing the fuse.
•DO NOT look at the light source when the product is on.
•Make sure the power cord is not crimped or damaged.
•
Never disconnect this product from power cord by pulling or tugging on
the cord.
•When mounting this product overhead, use a safety cable.
•DO NOT allow flammable materials close to the unit while operating.
•DO NOT touch this product when it is operating because it may be hot.
•The voltage of the outlet to which you are connecting this product must
be within the range stated on the decal or rear panel of the product.
•This product is for indoor use only! (IP20) To prevent risk of fire or
shock, do not expose this product to rain or moisture.
•Always mount this product in a location with adequate ventilation, at
least 20 in (50 cm) from adjacent surfaces.
•Be sure that no ventilation slots on the unit’s housing are blocked.
•Never connect this product to a dimmer or rheostat.
•Replace the fuse with the same type and rating.
•ONLY use the hanging/mounting bracket or the handles to carry this
product.
•The maximum ambient temperature is 104 °F (40 °C). Do not operate
this product at higher temperatures.
•In the event of a serious operating problem, stop using immediately.
•DO NOT open this product. It contains no user-serviceable parts.
•To eliminate wear and improve its lifespan, during periods of non-use
completely disconnect from power via breaker or by unplugging it.

SlimPAR™ Pro Tri QRG EN
3
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact
your distributor to request support
or return a product. Visit
www.chauvetlighting.com for contact information.
What Is
Included
•SlimPAR™ Pro Tri
•
Hanging Bracket with Mounting
Hardware
•Power Cord
•Warranty Card
•Quick Reference Guide
To Begin
Unpack your SlimPAR™ Pro Tri and make sure you have received all parts
in good condition. If the
box or contents appear damaged, notify the carrier
immediately, not Chauvet.
Product
Description
The SlimPAR™ Pro Tri is a low-profile, tri-color LED Par can for use
where wash lights are needed.
With silent operation, no moving parts, and
flicker-
free operation, the SlimPAR™ Pro Tri is great for quiet venues and
on-camera use.

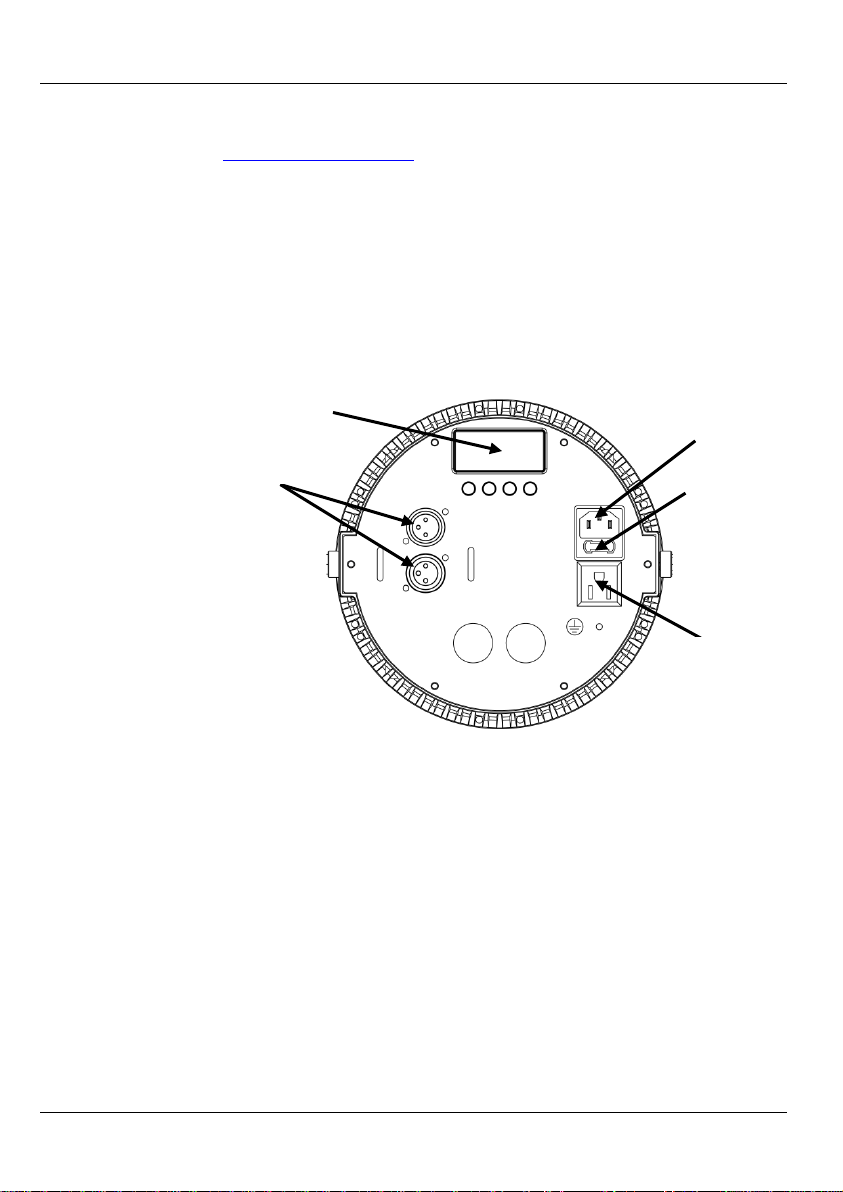

Product Overview
Power In
Fuse Holder
Power Out
LED Display
DMX In/Out

SlimPAR™ Pro Tri QRG EN
4
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
To eliminate wear and improve its lifespan, during periods of non-
use
completely disconnect from power via breaker or by unplugging it.
Power Linking
For the maximum number of SlimPAR™ Pro Tri products that you can
power link at each voltage, see the User Manual or the sticker on the product.
Fuse
Replacement
1. Disconnect the product from power.
2. Wedge the tip of a flat-head screwdriver into the slot of the fuse holder.
3. Pry the safety cap out of the housing.
4. Remove the blown fuse from the clip on the front of the safety cap and
replace with a fuse of the exact same type and rating.
5. Re-insert the fuse holder and reconnect power.

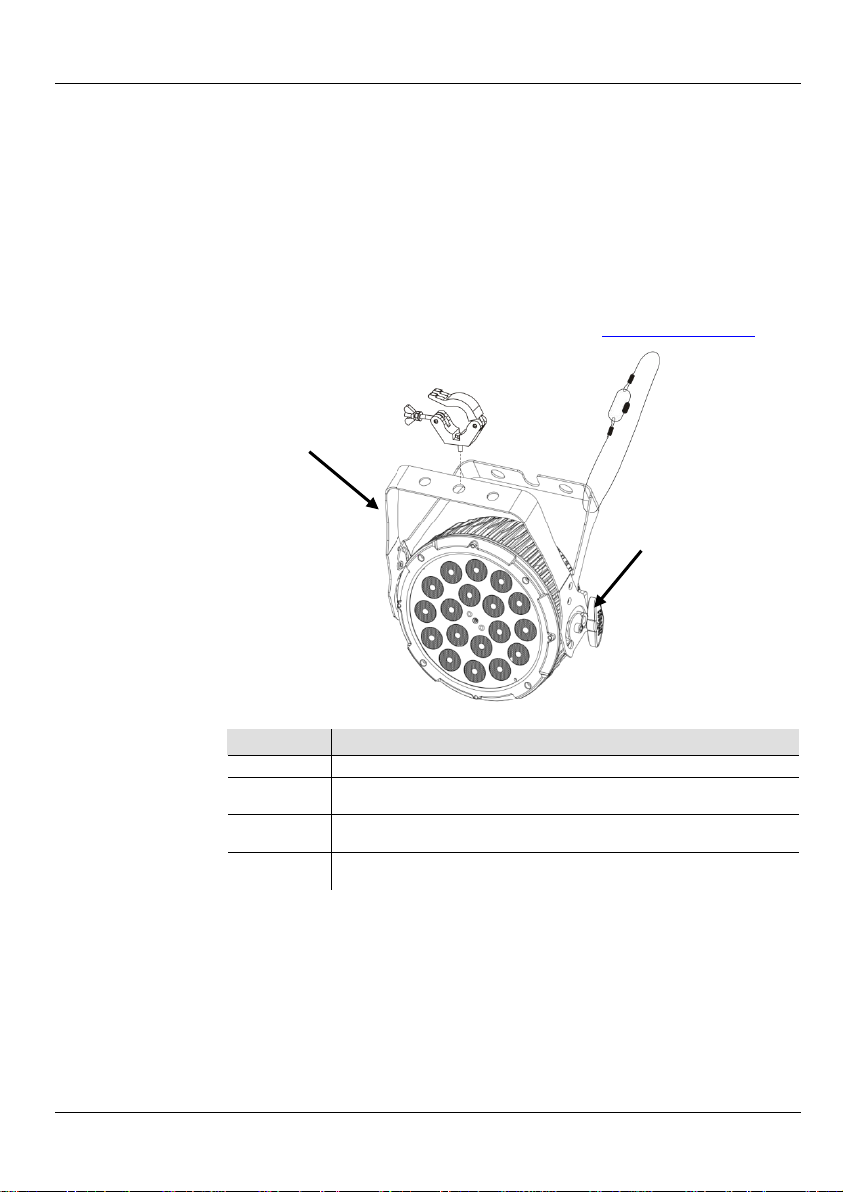

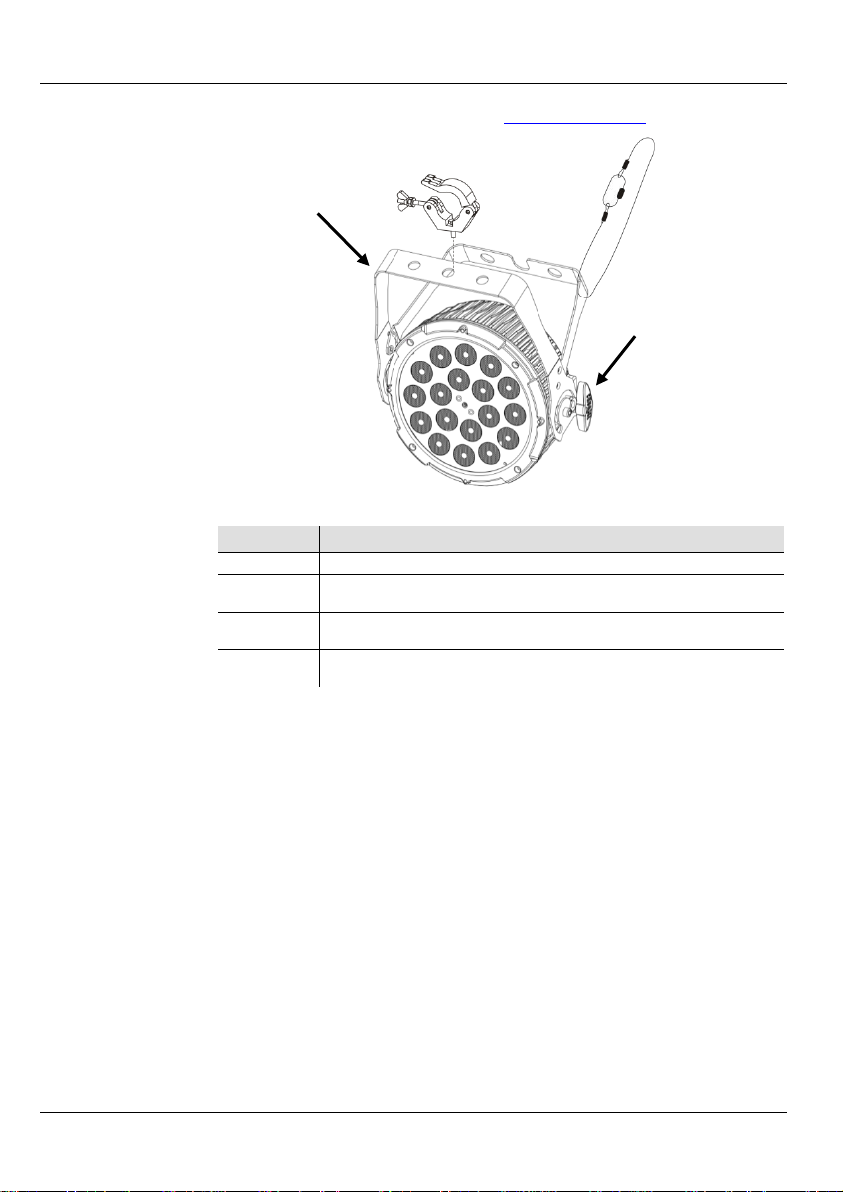

Mounting
Before mounting this product, read the Safety Notes.
Product
Mounting
Diagram
Bracket Adjustment
Knob
Double-bracketed
Bracket for Floor or
Overhead Mounting

SlimPAR™ Pro Tri QRG EN
5
Control Panel
Description
Button Function
<MENU>
Exits from the current menu or function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases the
numeric value when in a function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value
Menu Options
Main Level Programming Levels Description
DMX Address
Addr
d1–d512
Sets DMX starting address
DMX Personalities PERS
3CH
3-channel operating mode: RGB color
mixing
4CH
4-channel operating mode: RGB color
mixing with dimmer
9CH
9-channel operating mode
Dimmer DIM
OFF
Dimming curve: off
DIM1
Dimming curve: dim 1
DIM2
Dimming curve: dim 2
DIM3
Dimming curve: dim 3
Static Colors C--
C1
Red
C2
Green
C3
Blue
C4
Cyan
C5
Magenta
C6
Yellow
C7
White
Custom Color
Mixing U--
r--
Red
g--
Green
b--
Blue
S--
Strobe rate
Auto Programs P--
P1
S1–S100 Auto program selection and speed selection
P2
P3
P4
P5
DMX Linking
The SlimPAR™ Pro Tri can work with a DMX controller when linked by
DMX serial connections.
Instructions for connecting and configuring this
product for DMX operation are in the User Manual.
If you are not familiar
with DMX, download the DMX Primer from www.chauvetlighting.com.
Starting
Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address is 504.
Master/Slave
Connection
The SlimPAR™ Pro Tri uses the DMX data connection for its Master/Slave
mode. Instructions for connecting and configuring this product for
Master/Slave operation are in the User Manual.

SlimPAR™ Pro Tri QRG EN
6
DMX Values
3-CH
Channel Function Value Percent/Setting
1
Red
000 ó255
0–100%
2
Green
000 ó255
0–100%
3
Blue
000 ó255
0–100%
4-CH
Channel Function Value Percent/Setting
1
Master Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
9-CH
Channel Function Value Percent/Setting
1
Master Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5 Color Macros
000 ó010
No function
011 ó200
Color Macros
201 ó205
White 1: 3200K
206 ó210
White 2: 3400K
211 ó215
White 3: 4200K
216 ó220
White 4: 4900K
221 ó225
White 5: 5600K
226 ó230
White 6: 5900K
231 ó235
White 7: 6500K
236 ó240
White 8: 7200K
241 ó245
White 9: 8000K
246 ó250
White 10: 8500K
251 ó255
White 11: 10000K
6 Strobe
000 ó009
No function
010 ó255
0–100% (slow to fast)
7 Auto Programs
000 ó051
No function
052 ó101
Auto Program 1
102 ó152
Auto Program 2
153 ó203
Auto Program 3
204 ó254
Auto Program 4
255
Auto Program 5
8
Auto Program
Speed
000 ó255 Slow to fast (when CH.7 is 052–255)
9 Dimmer Curve
000 ó051
Default speed
052 ó101
Linear dimmer
102 ó152
Nonlinear dimmer 1
153 ó203
Nonlinear dimmer 2
204 ó255
Nonlinear dimmer 3

SlimPAR™ Pro Tri GRR ES
7
Acerca de
Esta Guía
La Guía de Referencia Rápida (GRR) del SlimPAR™ Pro Tri contiene
información básica sobre el producto, como montaje, opciones de menú y
valores DMX. Descargue el manual de usuario de www.chauvetlighting.com
para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
Estas notas de seguridad incluyen información importante sobre el montaje,
uso y mantenimiento.
•Este producto no está concebido para una instalación permanente.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Desconecte siempre de la alimentación antes de la limpieza o sustitución
del fusible.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Asegúrese de que el cable de alimentación no está retorcido ni
estropeado.
•Nunca desconecte este producto del cable de alimentación agarrando o
tirando del cable.
•Cuando monte este producto en alto, use un cable de seguridad.
•NO permita la presencia de materiales inflamables cerca de la unidad
cuando esté en funcionamiento.
•NO toque este producto cuando esté en funcionamiento, pues podría
estar caliente.
•La tensión del enchufe al que conecte este producto ha de estar en el
rango establecido en el grabado o en el panel posterior de producto.
•¡Este producto es para uso en interiores solamente! (IP20) Para evitar
riesgos de incendio o descarga, no exponga este producto a la lluvia o la
humedad.
•Monte siempre este producto en una ubicación con ventilación adecuada,
al menos a 20'' (50 cm) de superficies adyacentes.
•Asegúrese de que ninguna ranura de ventilación en la carcasa de la
unidad queda bloqueada.
•Nunca conecte este producto a un atenuador o reostato.
•Sustituya el fusible con uno del mismo tipo y categoría.
•Use SOLAMENTE los soportes de colgar/montar o las asas para mover
este producto.
•La máxima temperatura ambiente es de 104 °F (40 °C). No haga
funcionar este producto a temperaturas más altas.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•NO abra este producto. No contiene piezas reparables por el usuario.
•Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.

SlimPAR™ Pro Tri GRR ES
8
Contacto
Fuera de EE.UU, Reino Unido, Irlanda, Mexico o Benelux, póngase en
contacto con su distribuidor para solicitar asistencia o devolver el producto.
Visite www.chauvetlighting.com para información de contacto.
Qué va
Incluido
•SlimPAR™ Pro Tri
•Soporte para colgar con
material de montaje
•Cable de alimentación
•Tarjeta de garantía
•Guía de Referencia Rápida
Para Empezar
Desembale su SlimPAR™ Pro Tri y asegúrese de que ha recibido todas las
partes en buen estado. Si la caja o los componentes parecen dañados,
notifíqueselo al transportista inmediatamente, no a Chauvet.
Descripción
del Producto
El SlimPAR™ Pro Tri es un reflector LED tricolor de perfil bajo para
cuando se requieran baños de luz (wash light). Con funcionamiento
silencioso, sin partes móviles,
y funcionamiento sin parpadeos, el
SlimPAR™ Pro Tri es magnífico para representaciones en silencio y para
usos con cámara.

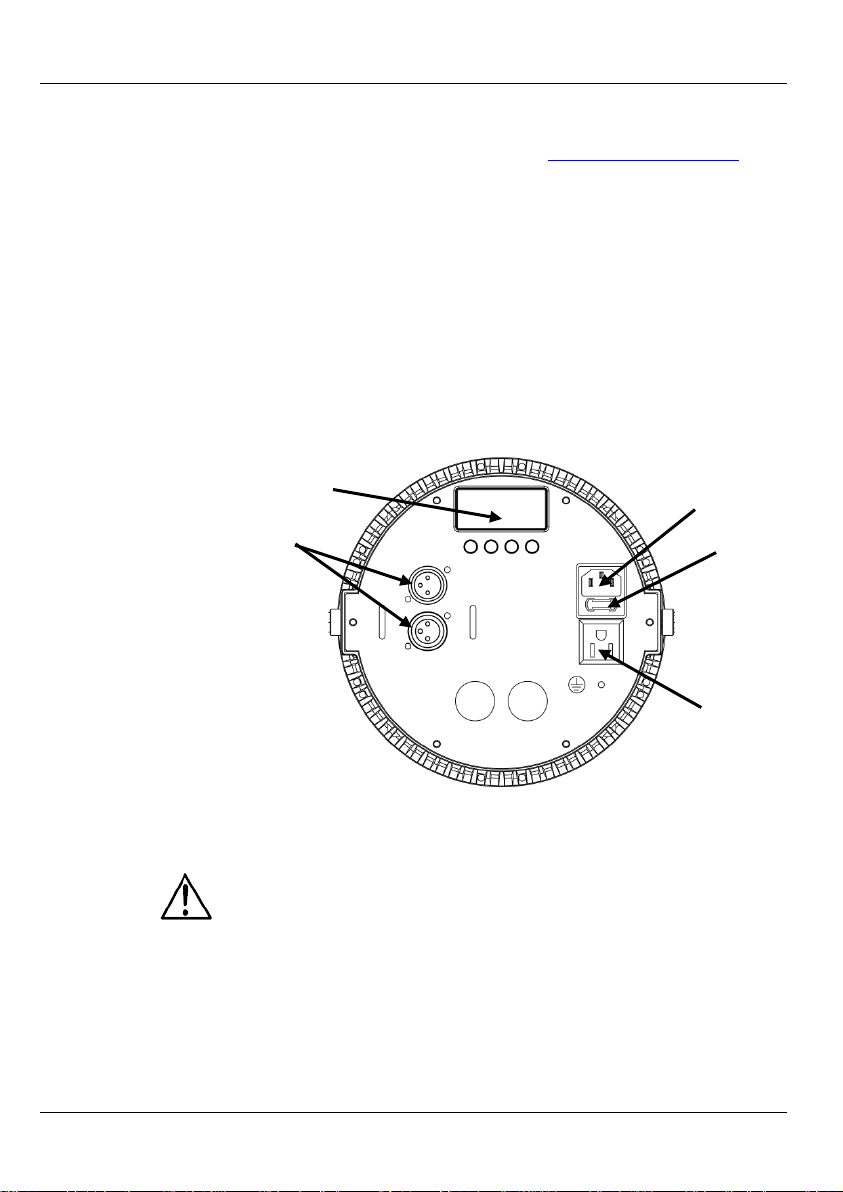

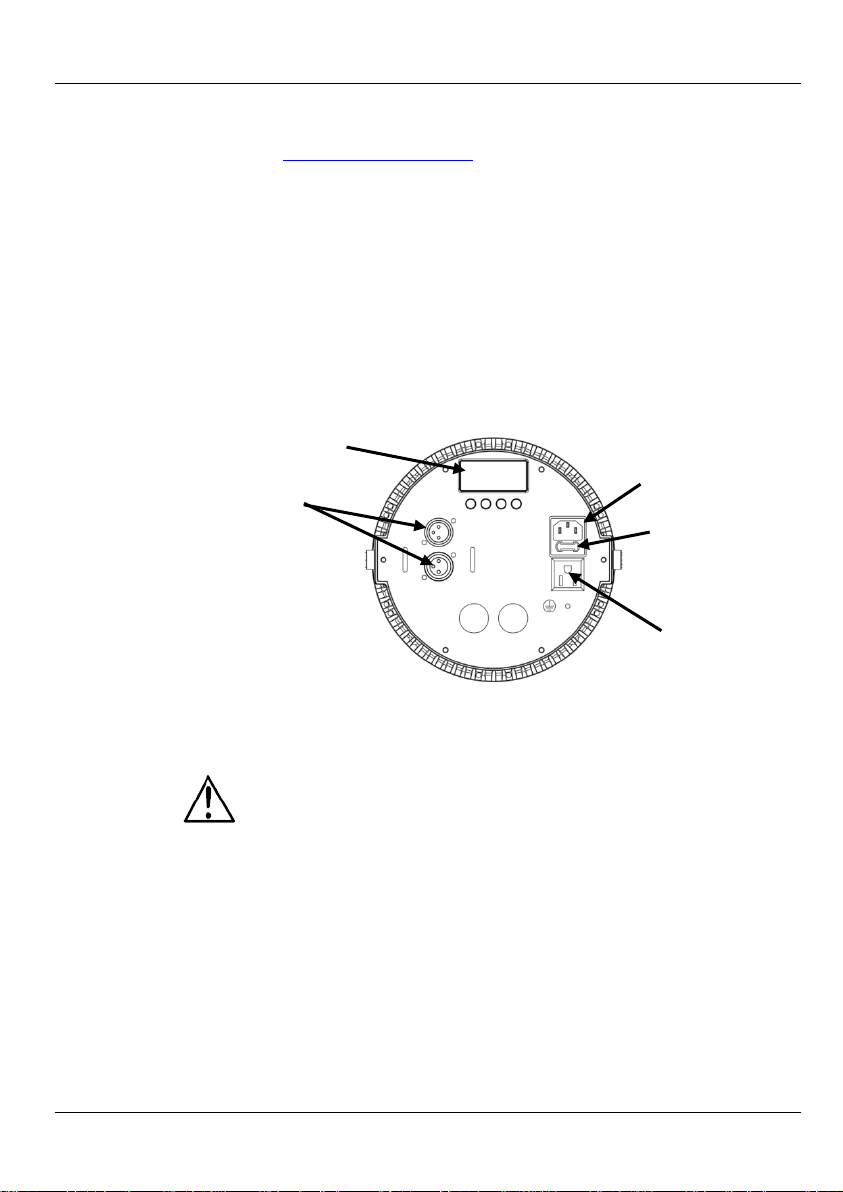

Visión general del
producto
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de
100~240 VCA, 50/60 Hz.
Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
Alimentación en
C
adena
Para que el máximo número de SlimPAR™ Pro Tri se puedan alimentar en
cadena a 120
V o a 240 V, consulte el Manual de usuario o la etiqueta del
producto.
Sustitución del
F
usible
1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del
portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de
seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Entrada
alimentación
Portafusibles
Salida alimentación
Pantalla LED
Entrada/
Salida DMX

SlimPAR™ Pro Tri GRR ES
9

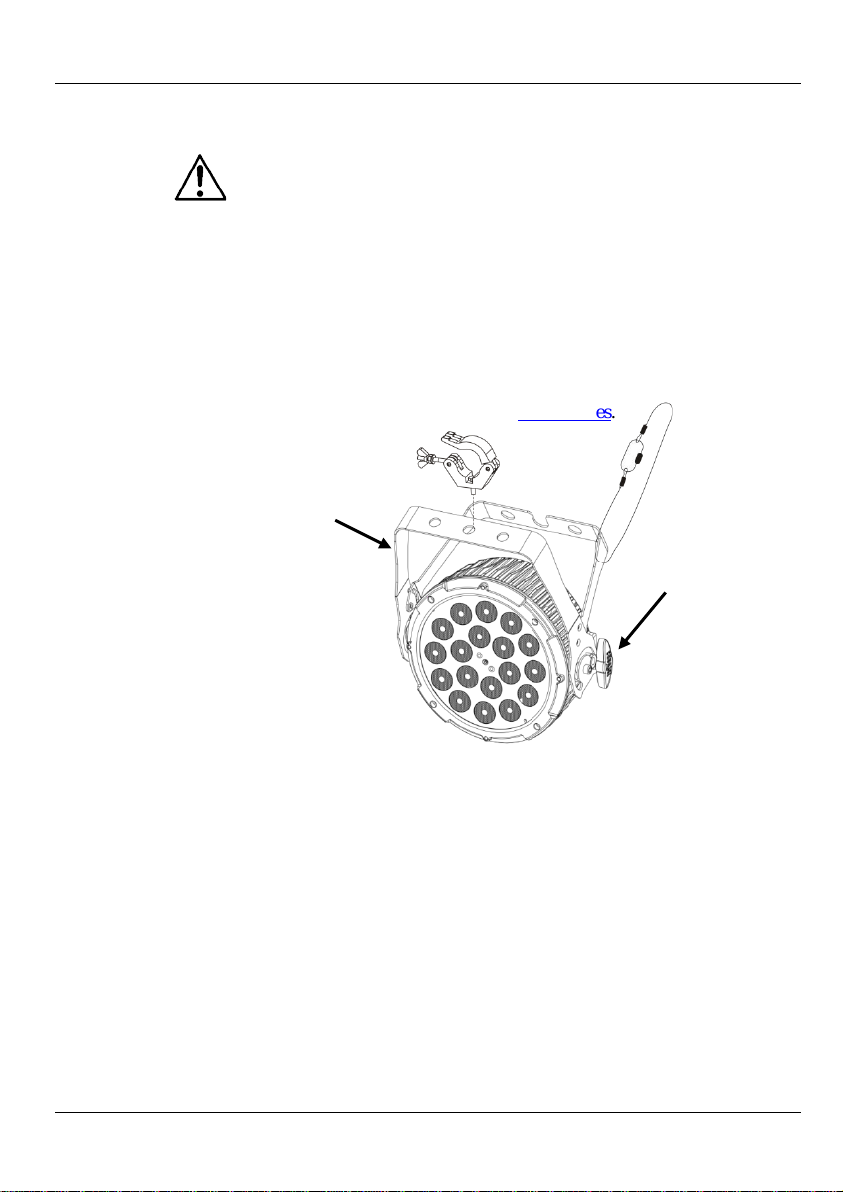

Montaje
Antes de montar este producto, lea las Notas de Seguridad.
Diagrama
de Montaje
del Producto
Descripción
del Panel de
Control
Botón Función
<MENU>
Sale del menú o función actual
<UP>
Navega hacia arriba por la lista de menú y aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el valor
numérico cuando está en una función
<ENTER>
Habilita el menú actualmente en pantalla o configura el valor
seleccionado actualmente
Mando de ajuste
del soporte
Soporte de doble yugo
para montaje en altura
o en el suelo

SlimPAR™ Pro Tri GRR ES
10
Opciones de Menú
Nivel Principal Niveles de Programación Descripción
DMX Address
Addr
d1–d512
Configura la dirección inicial DMX
DMX Personalities PERS
3CH
Modo de 3 canales
4CH
Modo de 4 canales
9CH
Modo de 9 canales
Dimmer DIM
OFF
Curva de atenuador: desactivada
DIM1
Curva de atenuador: dim 1
DIM2
Curva de atenuador: dim 2
DIM3
Curva de atenuador: dim 3
Static Colors C--
C1
Rojo
C2
Verde
C3
Azul
C4
Cian
C5
Magenta
C6
Amarillo
C7
Blanco
Custom Color
Mixing U--
r--
Rojo
g--
Verde
b--
Azul
S--
Frecuencia de estroboscopio
Auto Programs P--
P1
S1–S100 Selección de programa automático y
selección de velocidad
P2
P3
P4
P5
Enlace DMX
El SlimPAR™ Pro Tri puede funcionar con un controlador DMX cuando se
enlaza por conexiones serie DMX. Las instrucciones para conectar y
configurar este producto para funcionamiento DMX están en el manual de
usuario. Si no está familiarizado con DMX, descar
gue el Manual DMX de
www.chauvetlighting.com.
Dirección de
Inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la
dirección DMX más recomendable es 504.
Conexión
Maestro/Esclavo
El SlimPAR™ Pro Tri usa la conexión de datos DMX para su modo
Maestro/Esclavo. Las instrucciones para conectar y configurar este producto
para funcionamiento Maestro/Esclavo están en el manual de usuario.

SlimPAR™ Pro Tri GRR ES
11
Valores DMX
3-CH
Canal Función Valor Porcentaje/Configuración
1
Rojo
000 ó255
0–100%
2
Verde
000 ó255
0–100%
3
Azul
000 ó255
0–100%
4-CH
Canal Función Valor Porcentaje/Configuración
1
Atenuador Master
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
9-CH
Canal Función Valor Porcentaje/Configuración
1
Atenuador Master
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
5 Macros de Color
000 ó010
Sin función
011 ó200
Macros de color
201 ó205
Blanco 1: 3200 K
206 ó210
Blanco 2: 3400 K
211 ó215
Blanco 3: 4200 K
216 ó220
Blanco 4: 4900 K
221 ó225
Blanco 5: 5600 K
226 ó230
Blanco 6: 5900 K
231 ó235
Blanco 7: 6500 K
236 ó240
Blanco 8: 7200 K
241 ó245
Blanco 9: 8000 K
246 ó250
Blanco 10: 8500 K
251 ó255
Blanco 11: 10000 K
6 Estroboscopio
000 ó009
Sin función
010 ó255
0–100% (lento a rápido)
7 Programas
Automáticos
000 ó051
Sin función
052 ó101
Programa Automático 1
102 ó152
Programa Automático 2
153 ó203
Programa Automático 3
204 ó254
Programa Automático 4
255
Programa Automático 5
8
Velocidad
Programa
Automático
000 ó255 Lento a rápido (cuando C.7 está 052–255)
9 Curva de
Atenuador
000 ó051
Velocidad predeterminada
052 ó101
Atenuador lineal
102 ó152
Curva de atenuación no-lineal 1
153 ó203
Curva de atenuación no-lineal 2
204 ó255
Curva de atenuación no-lineal 3

SlimPAR™ Pro Tri MR FR
12
À P
ropos de
ce M
anuel
Le Manuel de Référence du SlimPAR™ Tri (MR) reprend des informations
de base sur cet appareil notamment en matière de montage, d'options de
menu et de valeurs DMX. Téléchargez le manuel d'utilisation sur
www.chauvetlighting.com pour de plus amples informations.
Clause de Non-
Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à
changement sans préavis.
Consignes de
Sécurité
Ces consignes concernant la sécurité reprennent d'importantes informations
en matière d'installation, d'utilisation et de maintenance.
•Cet appareil n'est pas conçu pour être utilisé dans une installation permanente.
•Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.
•Débranchez toujours cet appareil avant de procéder à son nettoyage ou au
remplacement de son fusible.
•Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
•Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.
•Ne débranchez jamais cet appareil en tirant sur le cordon.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil
en hauteur.
•Veillez à ce qu'AUCUNE source inflammable ne se trouve à proximité de
l'unité lors de son fonctionnement.
•Ne touchez PAS cet appareil lors de son fonctionnement car il pourrait
s'avérer brûlant.
•La tension de la prise à laquelle vous connectez ce cet appareil doit être
comprise dans la plage de tensions reprise sur l'étiquette de l'appareil ou à
l'arrière de ce dernier.
•Cet
appareil doit être utilisé en intérieur uniquement. (IP20). Afin d'éviter tout
risque d'incendie ou décharge électrique, veillez à n'exposer cet appareil ni à
la pluie ni à l'humidité.
•Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20
pouces (50 cm) des surfaces adjacentes.
•Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit obstruée.
•Ne connectez JAMAIS cet appareil ni à un gradateur ni à un rhéostat.
•Remplacez le fusible avec un de même type et même ampérage.
•Transportez/Suspendez cet appareil UNIQUEMENT au moyen du support
ou des poignées dont il est doté.
•La température ambiante maximale supportée par ce produit est de 104 °F
(40 °C). Ne le faites pas fonctionner à des températures plus élevées.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•N’ouvrez PAS ce produit. Il ne contient aucun composant susceptible d’être
réparé par l’utilisateur.
•Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour
prolonger la durée de vie, déconnectez-entièrement l'appareil en le
débranchant de l'alimentation électrique ou en coupant le disjoncteur.

SlimPAR™ Pro Tri MR FR
13
Contact
En dehors des États-Unis, du Royaume-Uni, de l’Irlande, du Mexique et de
Benelux, c
ontactez votre fournisseur si vous avez besoin d'assistance ou de
retourner votre produit. Consultez le site www.chauvetlighting.com
pour
trouver nos coordonnées.
Ce qui est
Inclus
•Un SlimPAR™ Pro Tri
•Une lyre de suspension avec
matériel de montage
•Un cordon d'alimentation
•Une fiche de garantie
•Un manuel de référence
Débuter
Déballez votre SlimPAR™ Tri et assurez-vous d'avoir tout reçu et en bon
état. Si l'emballage ou le contenu semblait être endommagé, indiquez-
le
immédiatement au transporteur et non à Chauvet.
Description
de l'Appareil
Le SlimPAR™ Pro Tri est un projecteur Par plat à LED tricolore à utiliser là
où des projecteurs wash sont nécessaires. Car il est silencieux, propose un
fonctionnement
sans scintillement et ne possède aucune pièce mobile, le
SlimPAR™ Pro Tri est idéal pour utilisation conjointe avec des caméras ou
salles où le silence est de mise.
Aperçu du produit
Alimentation
CA
Ce produit est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Durant les périodes de non-utilisation, pour éviter tout usure inutile et
pour prolonger la durée de vie, déconnectez-
entièrement l'appareil en le
débranchant de l'alimentation électrique ou en coupant le disjoncteur.
Connexion
Electrique
Pour savoir combien de SlimPAR™ Pro Tri peuvent être chaînés entre eux
au maximum avec un branchement 120 V ou 240 V, veuillez consulter le
manuel de l'utilisateur ou l'étiquette sur l'appareil.
Entrée
d'alimentation
Porte-fusible
Sortie
d'alimentation
Affichage
LED
Entrée/sortie
DMX

SlimPAR™ Pro Tri MR FR
14
Remplacement
du Fusible
1. Débranchez l'appareil de l'alimentation.
2. Insérez et calez la pointe d'un tournevis à tête plate dans la fente du
porte-fusible.
3. En faisant levier, faites sortir de son emplacement le couvercle du porte-
fusible.
4. Retirez le fusible désuet du clip se trouvant à l'avant du couvercle de
sécurité et remplacez-le par un fusible équivalent.
5. Insérez à nouveau le porte-fusible puis rebranchez l'appareil.

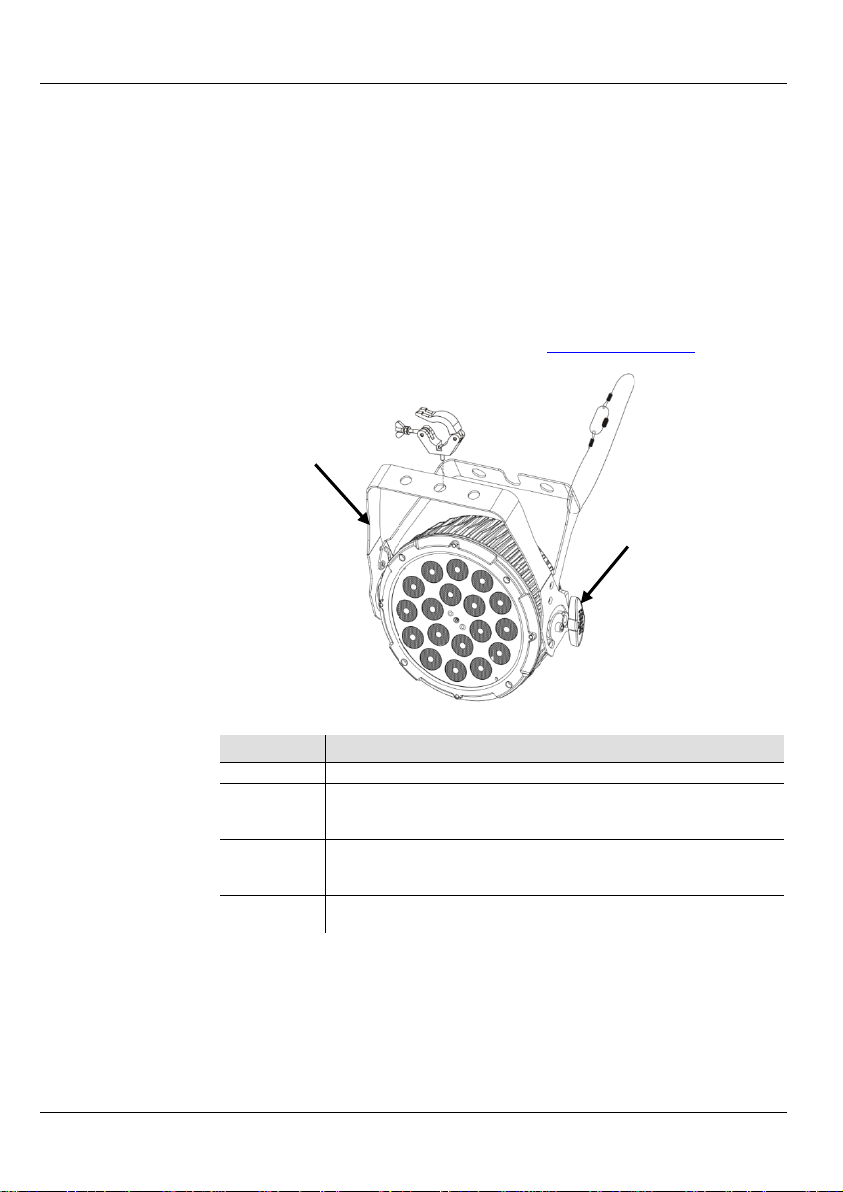

Montage
Avant de monter cet appareil, lisez et assimilez les consignes de sécurité.
Schéma de
montage
du produit
Description du
T
ableau de
Commandes
Bouton Fonction
<MENU>
Permet la sortie du menu ou de la fonction en cours
<UP>
Permet de parcourir les listes de menu vers le haut, dans une
fonction permet d'augmenter les valeurs numériques
<DOWN>
Permet de parcourir les listes de menu vers le bas, dans une
fonction permet de diminuer les valeurs numériques
<ENTER>
Permet l’affichage du menu en cours ou permet de configurer la
valeur en cours
Molette de réglage
de la lyre
Double lyre pour
pose au sol ou
montage en
hauteur

SlimPAR™ Pro Tri MR FR
15
Options du Menu
Niveau Principal Niveaux de Programmation Description
DMX Address
Addr
d1–d512
Configure l'adresse DMX de départ
DMX Personalities PERS
3CH
Mode 3 canaux
4CH
Mode 4 canaux
9CH
Mode 9 canaux
Dimmer DIM
OFF
Courbe de gradation: désactivée
DIM1
Courbe de gradation: dim 1
DIM2
Courbe de gradation: dim 2
DIM3
Courbe de gradation: dim 3
Static Colors C--
C1
Rouge
C2
Vert
C3
Bleu
C4
Cyan
C5
Magenta
C6
Jaune
C7
Blanc
Custom Color
Mixing U--
r--
Rouge
g--
Vert
b--
Bleu
S--
Cadence de clignotement du stroboscope
Auto Programs P--
P1
S1–S100 Sélections du programme automatique et
de la vitesse
P2
P3
P4
P5
Raccordement
DMX
Le SlimPAR™ Pro Tri peut fonctionner avec un jeu d'orgues DMX quand
raccordé par des connexions DMX en série. Vous trouverez les instructions
de connexion et configuration de cet appareil pour un bon fonctionnement en
DMX dans le manuel d'
utilisation. Si vous n'êtes pas familier avec le DMX,
vous pouvez télécharger l'introduction au DMX sur
www.chauvetlighting.com.
Adresse de
Départ
Afin d'assurer un accès à tous les canaux dans chaque mode DMX, l'adresse
DMX la plus élevée recommandée est 504.
Connexion
Maître/E
sclave
Le SlimPAR™ Pro Tri utilise une connexion de données DMX pour son
mode maître/esclave. Vous trouverez les
instructions de connexion et
configuration de cet appareil pour un bon fonctionnement en maître/esclave
dans le manuel d'utilisation.

SlimPAR™ Pro Tri MR FR
16
Valeurs DMX
3-CH
Canal Fonction Valeur Pourcentage/Configuration
1
Rouge
000 ó255
0 à 100%
2
Vert
000 ó255
0 à 100%
3
Bleu
000 ó255
0 à 100%
4-CH
Canal Fonction Valeur Pourcentage/Configuration
1
Gradateur maître
000 ó255
0 à 100%
2
Rouge
000 ó255
0 à 100%
3
Vert
000 ó255
0 à 100%
4
Bleu
000 ó255
0 à 100%
9-CH
Canal Fonction Valeur Pourcentage/Configuration
1
Gradateur maître
000 ó255
0 à 100%
2
Rouge
000 ó255
0 à 100%
3
Vert
000 ó255
0 à 100%
4
Bleu
000 ó255
0 à 100%
5 Macros de couleur
000 ó010
Pas de fonction
011 ó200
Macros de couleur
201 ó205
Blanc 1 : 3 200 K
206 ó210
Blanc 2 : 3 400 K
211 ó215
Blanc 3 : 4 200 K
216 ó220
Blanc 4 : 4 900 K
221 ó225
Blanc 5 : 5 600 K
226 ó230
Blanc 6 : 5 900 K
231 ó235
Blanc 7 : 6 500 K
236 ó240
Blanc 8 : 7 200 K
241 ó245
Blanc 9 : 8 000 K
246 ó250
Blanc 10 : 8 500 K
251 ó255
Blanc 11 : 10 000 K
6 Stroboscope
000 ó009
Pas de fonction
010 ó255
0 à 100% (lent à rapide)
7 Programmes
automatiques
000 ó051
Pas de fonction
052 ó101
Programmes automatiques 1
102 ó152
Programmes automatiques 2
153 ó203
Programmes automatiques 3
204 ó254
Programmes automatiques 4
255
Programmes automatiques 5
8
Vitesse du
programme
automatique
000 ó255 Lent à rapide
(quand le canal 7 est 052–255)
9 Courbe de
gradation
000 ó051
Vitesse par défaut
052 ó101
Gradateur linéaire
102 ó152
Gradateur non linéaire 1
153 ó203
Gradateur non linéaire 2
204 ó255
Gradateur non linéaire 3

SlimPAR™ Pro Tri SAL DE
17
Über diese
Schnellan-
leitung
In der Schnellanleitung des SlimPAR™ Pro Tri finden Sie die wesentlichen
Produktinformationen, wie etwa über die Montage, Menüoptionen und
DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter
www.chauvetlighting.com das Benutzerhandbuch herunter.
Haftungs-
ausschluss
Die Informationen und Spezifikationen dieser Anleitung können ohne
vorherige Ankündigung geändert werden.
Sicherheits-
hinweise
Diese Sicherheitshinweise enthalten wichtige Informationen über die
Montage, Verwendung und Wartung des Geräts.
•DiesesProdukt eignet sich nicht für eine permanente Installation.
•
SCHLIESSENSie diesesProdukt nur an einen mit derMasse verbundenen und
abgesicherten Stromkreislauf an.
•Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die
Sicherung auswechseln.
•NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
•Stellen Sie sicher, dass das Netzkabel nicht gequetscht oderbeschädigt ist.
•Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
•Bei Montageüber Kopf immer ein Sicherungsseil verwenden.
•KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts
lagern.
•NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.
•Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich
innerhalb des Spannungsbereiches befinden, der auf demHinweisschild oder
dem rückwärtigen Bedienfeld des Geräts angegeben ist.
•Dieses Gerät darf nur im
Innenbereich verwendet werden. (IP20) Um das Risiko
von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät
nicht Regen oder Feuchtigkeit aussetzen.
•Installieren Sie das Gerät an einem Ort mit ausreichender Belüftungund mit
einem Abstand von 50 cm zu den angrenzenden Flächen.
•Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht
verschlossen sind.
•Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
•Achten Sie beim Auswechseln der Sicherung darauf,den gleichen Typ mit den
gleichen Werten zu verwenden.
•Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
•Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das
Gerät nichtbei höheren Temperaturen in Betrieb.
•Bei ernsthaften Betriebsproblemen stoppen Sieumgehend die Verwendung des
Geräts.
•Dieses Gerät NICHT öffnen. Dieeingebauten Komponenten sind für den
Kunden wartungsfrei.
•Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu
verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät
vom Stromnetz –entweder per Trennschalter oder durch Herausziehen des
Steckers aus der Steckdose.

SlimPAR™ Pro Tri SAL DE
18
Kontakt
Kunden außerhalb der USA, GB, Irland, Mexiko oder Benelux wenden sich
an ihren Lieferanten, um den Kundendienst in Anspruch zu nehmen oder ein
Gerät zurückzuschicken.
Kontaktinformationen finden Sie unter
www.chauvetlighting.com.
Packungs-
inhalt
•SlimPAR™ Pro Tri
•Hängebügel mit
Befestigungsmaterial
•Netzkabel
•Garantiekarte
•Schnellanleitung
Start
Packen Sie Ihr SlimPAR™ Pro Tri-Gerät aus und überprüfen Sie, ob Sie alle
Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist,
benachrichtigen Sie
umgehend das Transportunternehmen, nicht jedoch
Chauvet.
Produktbe-
schreibung
The SlimPAR™ Pro Tri ist ein Tri-Color LED-Wash-Effekt in kompakter
Bauweise. Der geräuscharme und flimmerfreie Betrieb ohne sich bewegende
Teile macht das SlimPAR™ Pro Tri
zu einem idealen Beleuchtungsgerät für
ruhige Veranstaltungen und Kameraaufnahmen.
Produktüberblick
Wechselstrom
Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt
wird, und kann mit einer Eingangsspannung von 100~
240 V AC, 50/60 Hz
arbeiten.
Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts
zu verlängern, trennen Sie während längerer Perioden des
Nichtgebrauchs das Gerät vom Stromnetz –
entweder per Trennschalter
oder durch Herausziehen des Steckers aus der Steckdose.
Reihenschaltung
der Geräte
Informationen zur maximalen Anzahl der SlimPAR™ Pro Tri- Geräte, die bei
120 V oder 240 V in Serie geschaltet werden können, finden Sie in der
Bedienungsanleitung oder auf dem Typenschild am Gerät.
Stromzufuhr
Sicherungshalter
Stromausgang
LED-Anzeige
DMX-
Eingang/-
Ausgang

SlimPAR™ Pro Tri SAL DE
19
Auswechseln
der Sicherung
1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen
Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz
des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse weg ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am
Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine
Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das
Gerät an das Stromnetz an.
Montage
Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch.
Ansicht
Gerätemontage
Beschreibung
des
Bedienfeldes
lesen
Taste Funktion
<MENU>
Damit verlassen Sie das aktuelle Menü oder die Funktion
<UP>
Damit navigieren Sie sich durch die Menüpunkte nach oben
und erhöhen den numerischen Wert der entsprechenden
Funktionen
<DOWN>
Damit navigieren Sie sich durch die Menüpunkte nach unten
und verringern den numerischen Wert der entsprechenden
Funktionen
<ENTER>
Damit wird das aktuelle Menü angezeigt oder der aktuell
ausgewählte Wert eingestellt
Bügeleinstellknopf
Doppelhängebügel für
Montage über Kopf
oder als Bodenstativ
verwendbar

SlimPAR™ Pro Tri SAL DE
20
Menüoptionen
Hauptebene Programmierebenen Beschreibung
DMX-Adresse
Addr
d1–d512
Stellt die DMX-Startadresse ein
DMX-Modi PERS
3CH
3-Kanal-Modus
4CH
4-Kanal-Modus
9CH
9-Kanal-Modus
Dimmer DIM
OFF
Dimmer-Kurven: keine Dimmer-Funktion
DIM1
Dimmer-Kurven: dim 1
DIM2
Dimmer-Kurven: dim 2
DIM3
Dimmer-Kurven: dim 3
Statische Farben C--
C1
rot
C2
grün
C3
blau
C4
kobaltblau
C5
magenta
C6
gelb
C7
weiß
Benutzerdefinierte
Farbmischung U--
r--
rot
g--
grün
b--
blau
S--
Blitzgeschwindigkeit (Stroboskop)
Auto-Programme P--
P1
S1–S100 Auswahl Auto-Programm und
Geschwindigkeit
P2
P3
P4
P5
DMX-
Verbindung
Das SlimPAR™ Pro Tri-Gerät kann mit einem DMX-Controller betrieben
werden, wenn eine DMX-
Reihenschaltung zum Einsatz kommt.
Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für
den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wen
n Sie mit
DMX nicht vertraut sind, laden Sie “DMX - Eine Einführung”
unter
www.chauvetlighting.com herunter.
Startadresse
Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu
gewährleisten, beträgt die höchste empfohlene DMX-Adresse 504.
Master/Slave-
Schaltung
Das SlimPAR™ Pro Tri-Gerät verwendet für seinen Master/Slave-Modus
eine DMX-Datenverbindung.
Anweisungen zum Zusammenschluss und der
Konfiguration dieses Geräts für den Betrieb im Master/Slave-
Modus finden
Sie im Benutzerhandbuch.
