Chauvet DJ LX-10 User manual

Quick Reference Guide

LX-10 QRG EN
2
About This
Guide
The LX-10 Quick Reference Guide (QRG) has basic product information
such as mounting, menu options and auto program options.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
These Safety Notes include important information about installation, use,
and maintenance.
•This product is not intended for permanent installation.
•ONLY connect this product to a grounded and protected circuit.
•Always disconnect from power before cleaning or replacing the fuse.
•DO NOT look at the light source when the product is on.
•Make sure the power cord is not crimped or damaged.
•Never disconnect this product from power cord by pulling or tugging
on the cord.
•When mounting this product overhead, use a safety cable.
•DO NOT allow flammable materials close to the unit while operating.
•DO NOT touch this product when it is operating because it may be hot.
•The voltage of the outlet to which you are connecting this product must
be within the range stated on the decal or rear panel of the product.
•This product is for indoor use only! (IP20) To prevent risk of fire or
shock, do not expose this product to rain or moisture.
•Always mount this product in a location with adequate ventilation, at
least 20 in (50 cm) from adjacent surfaces.
•Be sure that no ventilation slots on the unit’s housing are blocked.
•Never connect this product to a dimmer or rheostat.
•Replace the fuse with the same type and rating.
•ONLY use the hanging/mounting bracket to carry this product.
•The maximum ambient temperature is 104 °F (40 °C). Do not operate
this product at higher temperatures.
•In the event of a serious operating problem, stop using immediately.
•DO NOT open this product. It contains no user-serviceable parts.
•To eliminate wear and improve its lifespan, during periods of non-use
completely disconnect from power via breaker or by unplugging it.
Contact
What Is
Included
•LX-10
•Power Cord
•Warranty Card
•Quick Reference Guide
To Begin
Unpack your LX-10 and make sure you have received all parts in good
condition. If the box or contents appear damaged, notify the carrier
immediately, not Chauvet.

LX-10 QRG EN
3
Product
Description
The LX-10 is an LED moonflower effect light with a 180° user-adjustable
mirror. The LX-10 responds to the beat of the music with a built-
in
microphone and customizable sound-sensitivity.

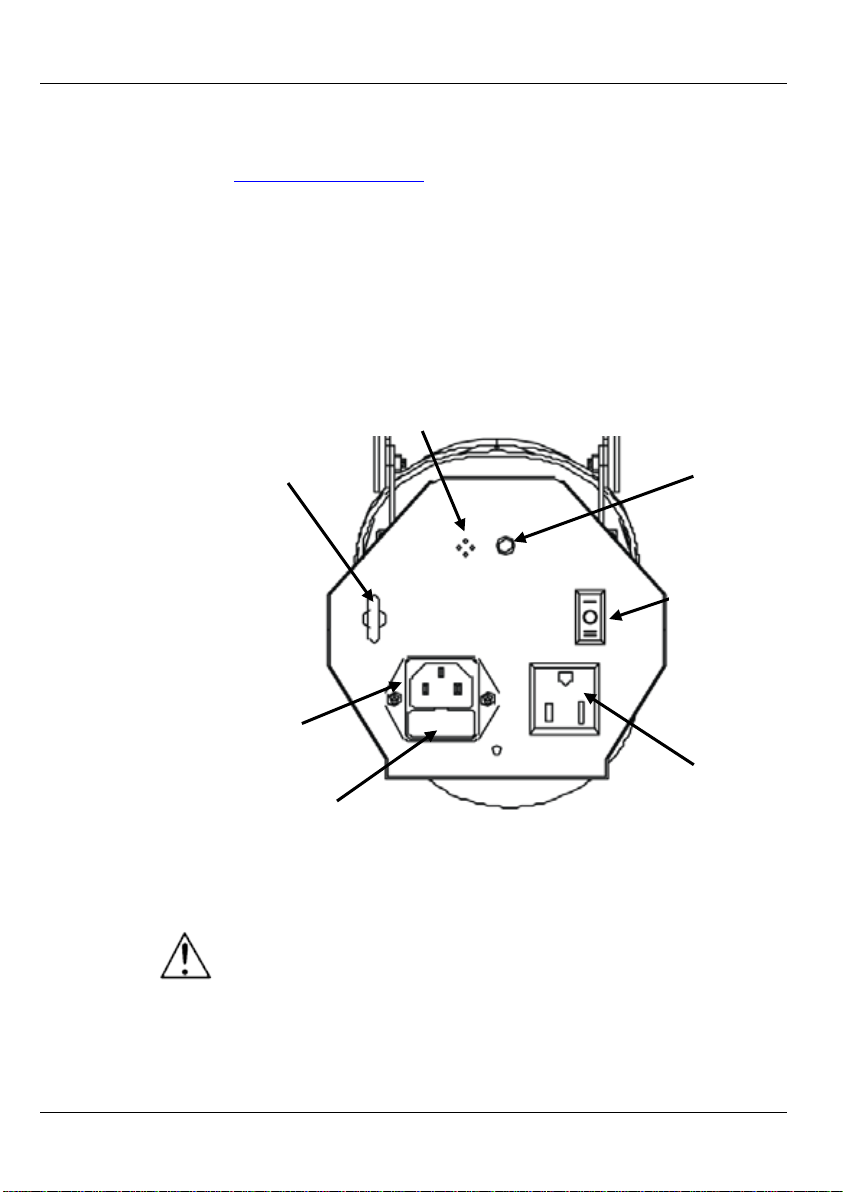

Product Overview
AC Power
This product has a fixed voltage power supply and it can work with an
input voltage of either 120 V, 60 Hz or 230 V, 50 Hz, depending on the
specific model.
To eliminate wear and improve its lifespan, during periods of non-
use
completely disconnect from power via breaker or by unplugging it.
Power Linking
You can link up to 8 LX-10 units at 120 VAC and 13 units at 230 VAC.
Fuse Replacement
To replace the fuse in the LX-10:
1. Disconnect the product from power.
2. Wedge the tip of a flat-head screwdriver into the slot of the fuse
holder.
3. Pry the safety cap out of the housing.
4.
Remove the blown fuse from the clip on the front of the safety cap and
replace with a fuse of the exact same type and rating.
5. Re-insert the fuse holder and reconnect power.
Auto/Sound Switch
Switch
LEDs
Motor
I
Auto
Auto
O
Sound-Active
Stop
II
Sound-Active
Sound-Active
Power In
Sound Sensitivity
Knob
Safety
Loop
Microphone
Power
Out
Fuse
Holder
Auto/Sound
Switch

LX-10 QRG EN
4

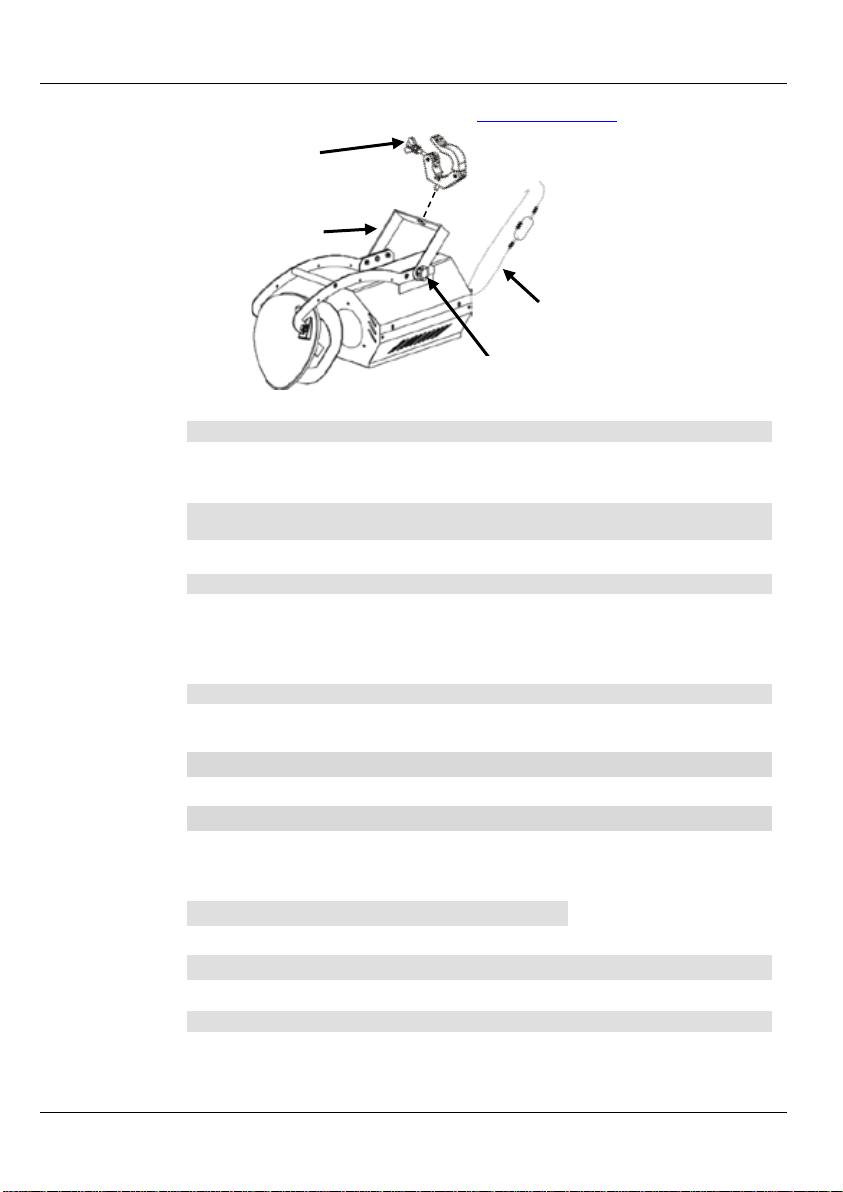

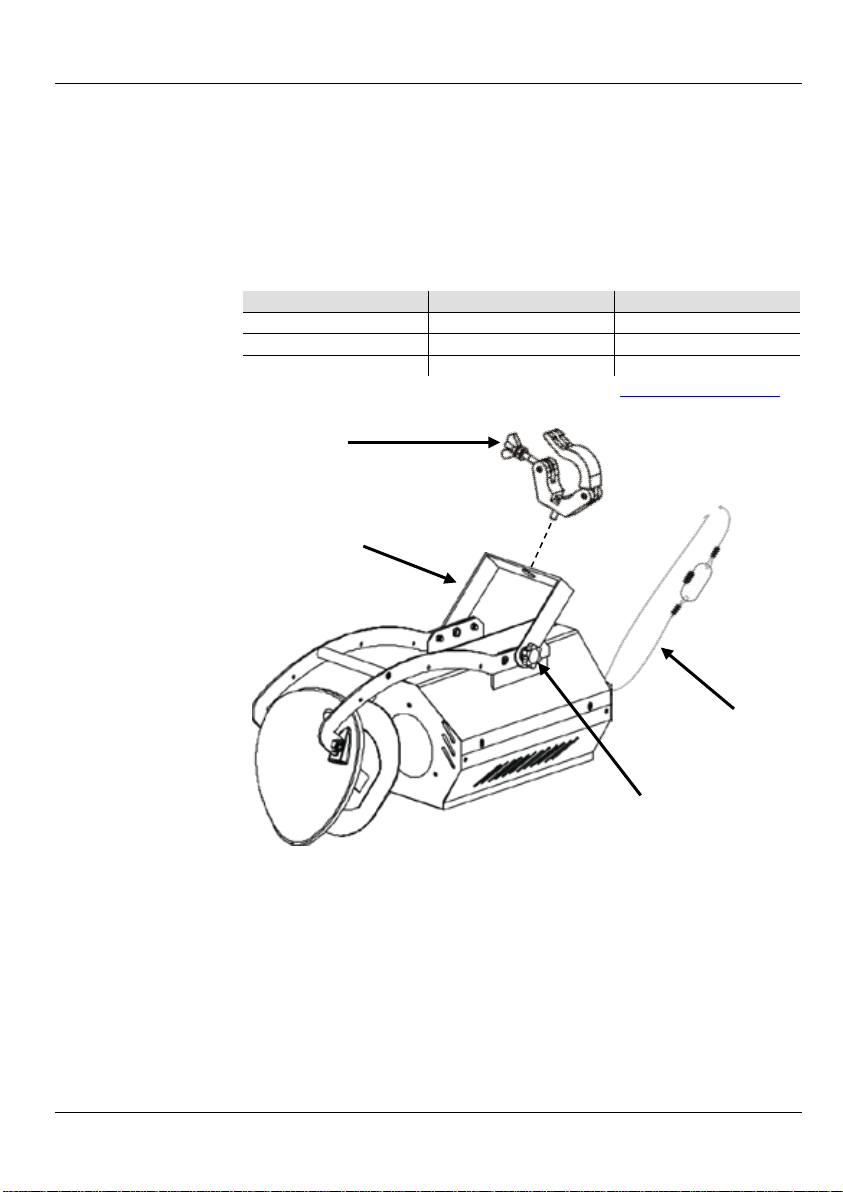

Mounting
Before mounting this product, read the Safety Notes.
Product
Mounting
Diagram
Technical Specifications
Dimensions
and Weight
Length
Width Height Weight
5.1 in (130 mm)
7.6 in (193 mm)
14.9 in (379 mm)
3.4 lb (1.6 kg)
Note: Dimensions in inches rounded to the nearest decimal digit.
Power
Power Supply Type
Range
Voltage Selection
Voltage specific
120 VAC, 60 Hz
or
230 VAC, 50 Hz
Fixed
Parameter
120 V, 60 Hz
230 V, 50 Hz
Consumption
5 W
5 W
Operating current
0.9 A
0.6 A
Fuse
F 1.6 A, 250 V
F 1.6 A, 250 V
Power I/O
US/Canada
UK/Worldwide
Power Cord plug
Edison (US)
Local plug
Light Source
Type
Power
Lifespan
LED
.25 W
100,000 hours
Color
Quantity
Current
Red
16
20 mA
Blue
16
20 mA
Green
24
20 mA
Photometrics
Paramater
Coverage Angle
180°
Thermal
Maximum External
Temp.
Cooling
104 °F (40 °C)
Convection
Ordering
Product Name
Item Code
UPC Number
LX-10 (120 V)
10051219
781462215675
LX-10 (230 V)
10051221
781462215699
Mounting Bracket
Bracket Adjustment
Clamp
(such as the
CLP-15N
from
Chauvet)
Safety Cable
(such as CH-05
from Chauvet)

LX-10 GRR ES
5
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del LX-10
contiene información básica
sobre el producto, como montaje y opciones automáticas del programa.
Exención de
Responsabilidad
La información y especificaciones contenidos en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
Estas notas de seguridad incluyen información importante sobre el montaje,
uso y mantenimiento.
•Este producto no está concebido para una instalación permanente.
•Conecte este producto SOLO a un circuito con toma de tierra y protegido.
•Desconecte siempre de la alimentación antes de la limpieza o sustitución
del fusible.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Asegúrese de que el cable de alimentación no está retorcido ni
estropeado.
•Nunca desconecte este producto del cable de alimentación agarrando o
tirando del cable.
•Cuando monte este producto en alto, use un cable de seguridad.
•NO permita la presencia de materiales inflamables cerca de la unidad
cuando esté en funcionamiento.
•NO toque este producto cuando esté en funcionamiento, pues podría
estar caliente.
•La tensión del enchufe al que conecte este producto ha de estar en el
rango establecido en el grabado o en el panel posterior de producto.
•¡Este producto es para uso en interiores solamente! (IP20) Para evitar
riesgos de incendio o descarga, no exponga este producto a la lluvia o
la humedad.
•Monte siempre este producto en una ubicación con ventilación
adecuada, al menos a 20'' (50 cm) de superficies adyacentes.
•Asegúrese de que ninguna ranura de ventilación en la carcasa de la
unidad queda bloqueada.
•Nunca conecte este producto a un atenuador o reostato.
•Sustituya el fusible con uno del mismo tipo y categoría.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto.
•La máxima temperatura ambiente es de 104 °F (40 °C). No haga
funcionar este producto a temperaturas más altas.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•NO abra este producto. No contiene piezas reparables por el usuario.
•Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
Contacto

LX-10 GRR ES
6
Qué va Incluido
•LX-10
•
Cable de Alimentación
•Tarjeta de Garantía
•
Guía de Referencia Rápida
Para Empezar
Desembale su LX-10 y asegúrese de que ha recibido todas las partes en
buen estado. Si la caja o los componentes parecen dañados, notifíqueselo al
transportista inmediatamente, no a Chauvet.
Descripción del
Producto
El LX-10 es una luz LED de efecto moonflower con un espejo ajustable
180° por el usuario. El LX-10 responde al ritmo de la música con un
micrófono incorporado y sensibilidad de sonido personalizable.
Visión General del
Producto
Corriente Alterna
El producto tiene una fuente de alimentación fija y puede funcionar con una
tensión de entrada de 120 V 60 Hz o 230 V 50
Hz, dependiendo del modelo
en concreto.
Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
Alimentación en
Cadena
Puede enlazar hasta 8 unidades LX-10 a 120 VCA, y 13
unidades a 230
VCA.
Sustitución del
Fusible
Para sustituir el fusible del LX-10:
1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del
portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4.
Quite el fusible fundido de la sujeción en la parte frontal de la tapa de
seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Conmutador
Automático/
Sonido
Cambiar
LEDs
Motor
I
Automático
Automático
O
Sonido-activas
Detener
II
Sonido-activas
Sonido-activas
Mando de
Sensibilidad al
Sonido
Anilla de
Seguridad
Micrófono
Salida de
alimentación
Entrada de
alimentación
Portafusibles
Conmutador
Automático/Sonido

LX-10 GRR ES
7

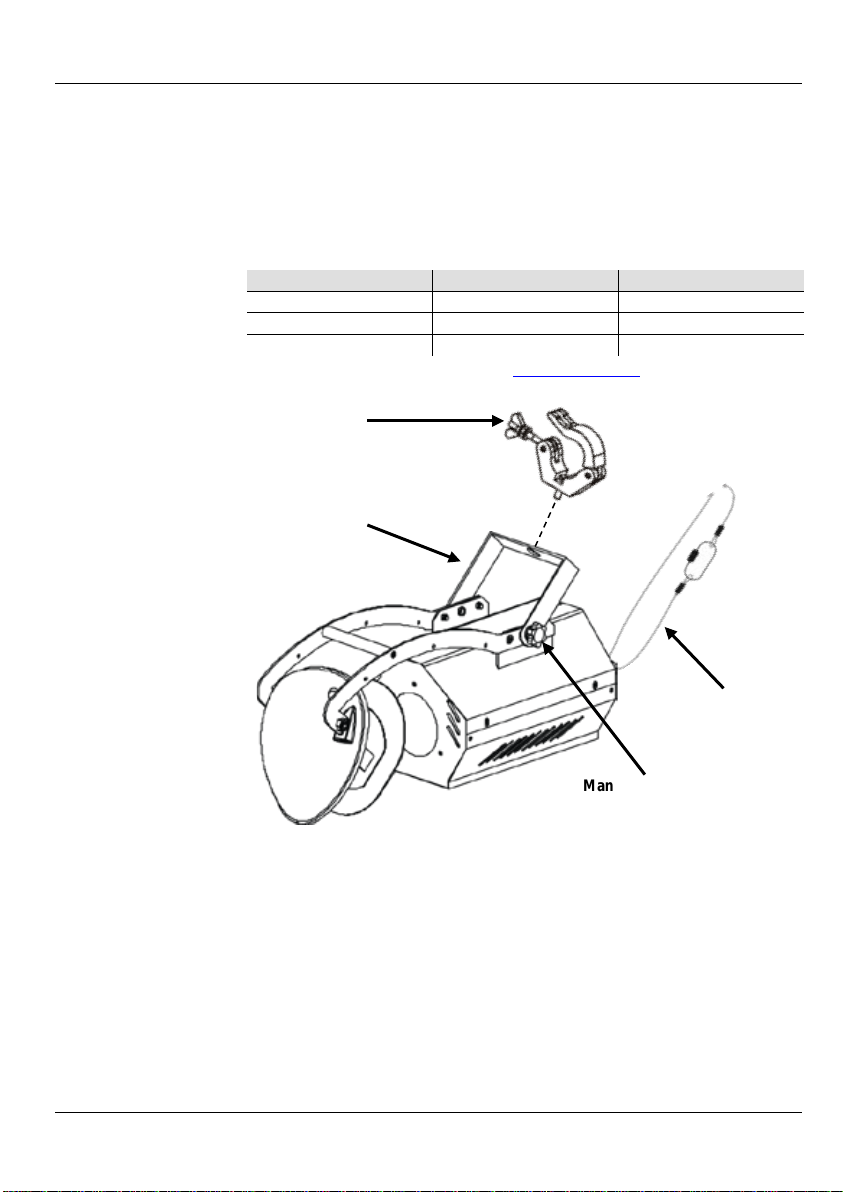

Montaje
Antes de montar este producto, lea las Notas de Seguridad.
Diagrama
de Montaje
del Producto
Especificaciones Técnicas
Dimensiones y
Peso
Longitud
Anchura
Altura
Peso
5,1”(130 mm)
7,6” (193 mm)
14,9” (379 mm)
3,4 lb (1,6 kg)
Nota: Las dimensiones en pulgadas están redondeadas al dígito decimal más próximo.
Alimentación
Tipo de fuente de
alimentación
Rango Selección de tensión
Tensión específica
120 V, 60 Hz o 230 V, 50 Hz
Tensión fija
Parámetro
120 V, 60 Hz
230 V, 50 Hz
Consumo
5 W
5 W
Corriente de
funcionamiento
0,9 A 0,6 A
Fusible
F 1,6 A, 250 V
F 1,6 A, 250 V
E/S alimentación
US/Canadá
UK/Mundial
Enchufe de cable de
alimentación
Edison (EE. UU.) Enchufe local
Fuente de luz
Tipo
Alimentación
Duración
LED
.25 W
100.000 horas
Color
Cantidad
Intensidad
rojo
16
20 mA
verde
16
20 mA
azul
24
20 mA
Fotometria
Parámetro
Ángulo de cobertura
180°
Térmicas
Temp. externa máxima
Refrigeración
104 °F (40 °C)
Convección
Pedidos
Nombre de producto
Código de artículo
Número UPC
LX-10 (120 V)
10051219
781462215675
LX-10 (230 V)
10051221
781462215699
Soporte de
Montaje
Mando de Ajuste del Soporte
Abrazadera de
Montaje
(como las abrazadera
CLP-15 de Chauvet)
Cable de Seguridad
(funciona con
CH-05 de Chauvet)

LX-10 MR FR
8
À Propos de ce
Manuel
Le Manuel de Référence du LX-10 (MR) reprend des informations de base
sur cet appareil notamment en matière de montage et
des options de
programmes automatiques.
Clause de Non-
responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes
à changement sans préavis.
Consignes de
Sécurité
Ces consignes concernant la
sécurité reprennent d'importantes informations
en matière d'installation, d'utilisation et de maintenance.
•Cet appareil n'est pas conçu pour être utilisé dans une installation
permanente.
•Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la
terre.
•Débranchez toujours cet appareil avant de procéder à son nettoyage ou au
remplacement de son fusible.
•Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
•Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.
•Ne débranchez jamais cet appareil en tirant sur le cordon.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet
appareil en hauteur.
•
Veillez à ce qu'AUCUNE source inflammable ne se trouve à proximité de
l'unité lors de son fonctionnement.
•Ne touchez PAS cet appareil lors de son fonctionnement car il pourrait
s'avérer brûlant.
•La tension de la prise à laquelle vous connectez ce cet appareil doit être
comprise dans la plage de tensions reprise sur l'étiquette de l'appareil ou à
l'arrière de ce dernier.
•Cet appareil doit être utilisé en intérieur uniquement (IP20). Afin d'éviter
tout risque d'incendie ou décharge électrique, veillez à n'exposer cet
appareil ni à la pluie ni à l'humidité.
•Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20
pouces (50 cm) des surfaces adjacentes.
•Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit
obstruée.
•Ne connectez JAMAIS cet appareil ni à un gradateur ni à un rhéostat.
•Remplacez le fusible avec un de même type et même ampérage.
•Transportez/Suspendez ce produit UNIQUEMENT au moyen de la
poignée dont il est doté.
•La température ambiante maximale supportée par ce produit est de 104 °
F
(40 °C). Ne le faites pas fonctionner à des températures plus élevées.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•N’ouvrez PAS ce produit. Il ne contient aucun composant susceptible
d’être réparé par l’utilisateur.
•Durant les périodes de non-utilisation, pour éviter tout usure inutile et
pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le
débranchant de l'alimentation électrique ou en coupant le disjoncteur.

LX-10 MR FR
9
Contact
Ce qui est
Inclus
•LX-10
•Cordon d'Alimentation
•Fiche de Garantie
•Manuel de Référence
Débuter
Déballez votre LX-10 et assurez-vous d'avoir tout reçu et en bon état. Si
l'emballage ou le contenu semblait être endommagé, indiquez-
le
immédiatement au transporteur et non à Chauvet.
Description de
l'Appareil
Le LX-10 est un projecteur LED à effet moonflower doté d'un miroir
réglable sur une amplitude de 180°. Le LX-10
réagit au rythme de la
musique grâce à un microphone intégré et une sensibilité sonore réglable.
Aperçu du Produit
Alimentation CA
Ce produit dispose d'une alimentation à tension fixe et peut fonctionner
avec une tension d'entrée de 120 VCA, 60 Hz ou 230 VCA, 50 Hz selon le
modèle.
Durant les périodes de non-utilisation, pour éviter tout usure inutile et
pour prolonger la durée de vie, déconnectez-
entièrement l'appareil en
le débranchant de l'alimentation électrique ou en coupant le
disjoncteur.
Connexion
Electrique
Vous pouvez connecter jusqu'à 8 LX-10 à 120 VCA et 13 à 230 VCA.
Entrée
d'Alimentation
Molette de
Sensibilité au Son
Boucle de
Sûreté
Microphone
Sortie
d'Alimentation
Porte-fusible
Interrupteur de Modes
Musical/Automatique

LX-10 MR FR
10
Remplacement du
Fusible
Pour remplacer le fusible dans le LX-10:
1. Débranchez l'appareil de l'alimentation.
2. Insérez et calez la pointe d'un tournevis à tête plate dans la fente du
porte-fusible.
3. En faisant levier, faites sortir de son emplacement le couvercle du
porte-fusible.
4. Retirez le fusible désuet du clip se trouvant à l'avant du couvercle de
sécurité et remplacez-le par un fusible équivalent.
5. Insérez à nouveau le porte-fusible puis rebranchez l'appareil.
Interrupteur de
Modes Musical/
Automatique
Interrupteur
LEDs
Moteur
I
Automatique
Automatique
O
Sonore-actif
Arrêt
II
Sonore-actif
Sonore-actif
Montage
Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité.
Schéma de
Montage
du Produit
Lyre de Suspension
Molette de Réglage de laLyre
Fixation de
Montage
(par exemple
CLP-15
de Chauvet)
Câble de
S
écurité
(par exemple CH-05
de Chauvet))

LX-10 MR FR
11
Spécifications Techniques
Dimensions et
Poids
Longueur
Largeur
Hauteur
Poids
130 mm (5,1 po)
193 mm (7,6 po)
379 mm (14,9 po)
1,6 kg (3,4 lb)
Nota: Las dimensiones en pulgadas están redondeadas al dígito decimal más próximo.
Alimentation
Type d'alimentation
Plage
Sélection de tension
Selon la tension
120 V, 60 Hz ou 230 V, 50 Hz
Tension fixe
Paramètre
120 V, 60 Hz
230 V, 50 Hz
Consommation
5 W
5 W
Courant de
fonctionnement
0,9 A 0,6 A
Fusible
F 1,6 A, 250 V
F 1,6 A, 250 V
E/S alimentation
US/Canada
UK/Monde Europe
Prise du cordon
d'alimentation
Edison (US) Prise locale
Source
lumineuse
Type Alimentation Durée de vie
LED
.25 W
100,000 heuras
Couleur
Quantité
Courant
vert
16
20 mA
bleu
16
20 mA
rouge
24
20 mA
Photométrie
Paramètre
Angle de projection
180°
Thermique
Température externe
maximum
Refroidissement
40 °C (104 °F)
Convection
Commande
Nom du produit
Code de l'article
Code UPC
LX-10 (120 V)
10051219
781462215675
LX-10 (230 V)
10051221
781462215699

LX10 SAL DE
12
Über diese
Schnellan-
leitung
In der Schnellanleitung des LX-10
finden Sie die wesentlichen
Produktinformationen, wie etwa über die Montage und automatisc
he
Programmoptionen.
Haftungs-
ausschluss
Die Informationen und Spezifikationen dieser Anleitung können ohne
vorherige Ankündigung geändert werden.
Sicherheits-
hinweise
Diese Sicherheitshinweise enthalten wichtige Informationen über die
Montage, Verwendung und Wartung des Geräts.
•Dieses Produkt eignet sich nicht für eine permanente Installation.
•SCHLIESSEN Sie dieses Produkt nur an einen mit der Masse verbundenen
und abgesicherten Stromkreislauf an.
•Trennen Sie den LX10 von der Stromquelle, bevor Sie das Gerät reinigen
oder die Sicherung auswechseln.
•NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
•Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
•Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
•Bei Montage über Kopf immer ein Sicherungsseil verwenden.
•KEINE entflammbaren Materialien während des Betriebs in der Nähe des
Geräts lagern.
•NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß
wird.
•Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss
sich innerhalb des Spannungsbereiches befinden, der auf dem hinweisschild
oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
•Dieses Gerät darf nur im Innenbereich verwendet werden (IP20). Um das
Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das
Gerät nicht Regen oder Feuchtigkeit aussetzen.
•Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit
einem Abstand von 50 cm zu den angrenzenden Flächen.
•Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht
verschlossen sind.
•Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand
an.
•Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit
den gleichen Werten zu verwenden.
•Das Gerät NUR an den Hänge-/Befestigungsbügeln tragen.
•Die maximal zulässige Umgebungstemperatur beträgt 40
°C. Nehmen Sie das
Gerät nicht bei höheren Temperaturen in Betrieb.
•Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung
des Geräts.
•Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den
Kunden wartungsfrei.
•Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu
verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das
Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen
des Steckers aus der Steckdose.

LX10 SAL DE
13
Kontakt
Packungs-Inhalt
•LX-10
•
Netzkabel
•Garantiekarte
•
Schnellanleitung
Start
Packen Sie Ihr LX-10 aus und überprüfen Sie, ob Sie alle Teile ohne
Beschädigung erhalten haben. Wenn die Verpackung beschädigt ist,
benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch
Chauvet.
Produktbe-
schreibung
Der LX-10 ist ein LED-Moonflower-Effekt mit einem um 180° individuell
einstellbaren Walzenspiegel. Der LX-10
reagiert mit dem integrierten
Mikrofon und der vom Bediener einstellbaren Musikempfindlichkeit auf
den Takt der Musik.
Produktüberblick
Wechselstrom
Das Gerät ist so konzipiert, dass es je nach Stellung des Spannungsschalters
und Modell mit einer Eingangsspannung von entweder 120 V ~ 60 Hz oder
230 V ~ 50 Hz betrieben werden kann.
Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des
Geräts zu verlängern, trennen Sie
während längerer Perioden des
Nichtgebrauchs das Gerät vom Stromnetz –
entweder per
Trennschalter oder durch Herausziehen des Steckers aus der
Steckdose.
Reihenschaltung
der Geräte
Sie können bis zu 8 LX-10 -Geräte bei 120 V AC und 13 Geräte bei 230 V
AC in Reihe schalten.
Schalter für
Stromauswahl
Sicherheits-
schleife
Stromzufuhr
Mikrofon
Stromausgang
Sicherungshalter
Umschalter für
Auto/
Musiksteuerungs-
Modus

LX10 SAL DE
14
Auswechseln der
Sicherung
So wechseln Sie die Sicherung des LX-10 aus:
1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den
Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse weg ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am
Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine
Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherung
shalter wieder zurück, und schließen Sie das
Gerät an das Stromnetz an.
Umschalter für
Auto/
Musiksteuerungs-
Modus
Schalter
LEDs
Motor
I
Automatisch
Automatisch
O
Sound-Aktiv
Halt
II
Sound-Aktiv
Sound-Aktiv
Montage
Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch.
Diagramm Geräte-
montage
Befestigungsbügel
Bügeleinstellknopf
Befestigungsschelle
(wie die CLP-15
von Chauvet)
Sicherheitskabel
(wie die CH-05 von
Chauvet)

LX10 SAL DE
15
Technische Daten
Abmessungen
und Gewicht
Länge
Breite
Höhe
Gewicht
5,1 in (130 mm)
7,6 in (193 mm)
14,9 in (379 mm)
3,4 lb (1,6 kg)
Hinweis: Abmessungen in Zoll sind auf die nächste Dezimalstelle gerundet.
Leistungsaufnahme
Netzteiltyp
Bereich
Spannungsschalter
Spannungsspezifisch
120 V, 60 Hz oder 230 V, 50
Hz
Feste Spannung
Parameter
120 V, 60 Hz
230 V, 50 Hz
Stromverbrauch
5 W
5 W
Betriebsstromstärke
0,9 A
0,6 A
Sicherung
F 1,6 A, 250 V
F 1,6 A, 250 V
I/O-Eingangsbuchse
USA/Kanada
GB/weltweit
Netzkabelstecker
Edison (USA)
Lokaler Stecker
Leuchtquelle
Typ
Leistungsaufnahme
Dauer
LED
,25 W
100.000 Stunden
Farbe
Menge
Strom
rot
16
20 mA
blau
16
20 mA
grün
24
20 mA
Lichttechnik
Parameter
Abdeckungswinkel
180°
Wärmeentwicklung
Max. externe Temp.
Kühlung
104 °F/40 °C
Konvektion
Bestellung
Produktbezeichnung
Artikelcode
UPC-Nummer
LX-10 (120 V)
10051219
781462215675
LX-10 (230 V)
10051221
781462215699

LX-10 GR IT
16
Informazioni
Sulla Guida
La Guida Rapida di LX-10 contiene informazioni di base sul prodotto
quali
montaggio e opzioni automatiche di programma.
Esclusione di
Responsabilità
Le informazioni e le specifiche contenute in questa guida possono essere
modificate senza preavviso.
Note di
Sicurezza
Le Note di Sicurezza includono informazioni
importanti sull'installazione,
l'uso e la manutenzione.
•Questa apparecchiatura non è progettata per installazione permanente.
•Collegare questa unità SOLTANTO ad un circuito dotato di messa a
terra e protetto.
•Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre
l'unità dall'alimentazione elettrica.
•NON guardare la sorgente luminosa quando l'unità è in funzione.
•Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
•Non scollegare mai questa apparecchiatura dall'alimentazione elettrica
tirando o strattonando il cavo.
•Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di
sicurezza.
•NON collocare materiale infiammabile vicino all'unità mentre è in
funzione.
•NON toccare l'unità durante il funzionamento perché potrebbe essere
molto calda.
•La tensione della presa a muro cui si collega l'apparecchiatura deve
trovarsi entro il campo specificato sull'etichetta o sul pannello
posteriore.
•Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)!
Per evitare il rischio di incendio o di folgorazione non esporre
l'apparecchiatura alla pioggia o all'umidità.
•Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm
(20") da qualsiasi superficie.
•Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
•Non collegare mai ad un dimmer o ad un reostato.
•Sostituire il fusibile con un altro dello stesso tipo e classe.
•Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio
sospeso.
•Massima temperatura ambiente ammessa: 40 °C (104 °F). Non
utilizzare l'apparecchiatura a temperature superiori.
•In caso di gravi problemi di funzionamento sospendere
immediatamente l'utilizzo.
•NON aprire l'unità. Non contiene parti riparabili dall'utente.
•Per evitare un consumo inutile ed aumentare la durata, durante i
periodi di non utilizzo disconnettere completamente il prodotto
dall'alimentazione con l'interruttore o scollegando il cavo.

LX-10 GR IT
17
Contatti
Che Cosa è
Incluso
•LX-10
•Cavo di Alimentazione
•Scheda di Garanzia
•Guida Rapida
Per Iniziare
Disimballare LX-10 ed accertarsi di aver ricevuto tutti i componenti integri.
Se l'imballo appare danneggiato, farlo immediatamente presente al
trasportatore e non a Chauvet.
Descrizione del
Prodotto
LX-10 è un effetto luce moonflower a LED dotato di uno specchio a 180°
regolabile. LX-10
reagisce a tempo di musica grazie al microfono
incorporato e al livello di sensibilità sonora personalizzabile.
Informazioni Generali
Alimentazione
CA
Questa unità è a voltaggio fisso e può funzionare a 120 V, 60 Hz
oppure a 230 V, 50 Hz, in base allo specifico modello.
Per evitare un consumo inutile ed aumentare la durata, durante i
periodi di non utilizzo disconnettere completamente il prodotto
dall'alimentazione con l'interruttore o scollegando il cavo.
Collegamento
È possibile collegare fino a 8 unità LX-10 a 120 V CA oppure
13 unità a 230 V CA.
Manopola
Sensibilità Sonora
Anello di
Sicurezza
Ingresso
Alimentazione
Microfono
Uscita
Alimentazione
Portafusibile
Selettore
Autom./Attiv.
Sonora
Selettore
Autom./Attiv.
Sonora

LX-10 GR IT
18
Sostituzione
Fusibile
Per sostituire il fusibile:
1. Scollegare l'unità dall'alimentazione elettrica.
2. Inserire la punta di un giravite a testa piatta nella fessura
dell'alloggiamento del fusibile.
3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.
4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del
cappellotto di sicurezza e sostituirlo con uno identico.
5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.
Selettore
Autom./Attiv.
Sonora
Interruttore
LEDs
motore
I
Automatico
Automatico
O
Attivazione Sonora
Fermata
II
Attivazione Sonora
Attivazione Sonora
Montaggio
Prima di montare l'unità, leggere le Note di Sicurezza.
Schema
di Montaggio
dell'unità
Staffa di Montaggio
Manopola Regolazione
Staffa
Morsetto di
Montaggio
(come il CLP-15
di Chauvet)
Cavo di Sicurezza
(come il CH-05 di
Chauvet)

LX-10 GR IT
19
Specifiche Tecniche
Dimensioni e
Peso
Lunghezza
Larghezza
Altezza
Peso
5,1 po. (130 mm)
7,6 po. (193 mm)
14,9 po. (379 mm)
3,4 libbre (1,6 kg)
Nota: le dimensioni in pollici sono state arrotondate alla cifra decimale più vicina.
Alimentazione
Tipo di alimentazione
elettrica
Range Selezione tensione
Specifiche tensione
120 V, 60 Hz oppure
230 V, 50 Hz
Tensione fissa
Parametro
120 V, 60 Hz
230 V, 50 Hz
Consumo
5 W
5 W
Corrente di funzionamento
0,9 A
0,6 A
Fusibile
F 1,6 A, 250 V
F 1,6 A, 250 V
Ingresso/uscita
alimentazione
US/Canada Regno Unito/Resto del Mondo
Spina cavo di
alimentazione
Edison (US) Spina locale
Sorgente
Luminosa
Tipo Alimentazione Durata Nominale
LED
,25 W
100000 ore
Colore
Quantità
Corrente
rosso
16
20 mA
blu
16
20 mA
verde
24
20 mA
Fotometrici
Parametro
Angolo di copertura
180°
Termico
Temp. esterna massima Raffreddamento
104 °F (40 °C)
Convezione
Ordinazione
Nome prodotto
Codice articolo
Numero UPC
LX-10 (120 V)
10051219
781462215675
LX-10 (230 V)
10051221
781462215699

LX-10 BH NL
20
Over Deze
Handleiding
De eknopte LX-10 Handleiding (BH) heeft basisproduct informatie zoals
montage en automatische programma-opties.
Disclaimer
De informatie en specificaties in deze BH kunnen zonder voorafgaande
kennisgeving worden gewijzigd.
Veiligheidsinstructies
Deze veiligheidsinstructies bevatten belangrijke informatie over de
installatie, het gebruik en het onderhoud.
•Dit product is niet bedoeld voor permanente installatie.
•Sluit dit product UITSLUITEND op een geaard en beveiligd circuit.
•Haal voor het vervangen van de zekering altijd de stekker van het
product uit het stopcontact.
•KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
•Zorg ervoor dat de stroomkabel niet gesmolten of beschadigd is.
•Maak het product nooit van het stopcontact los door aan het snoer te
rukken of te trekken.
•Gebruik een veiligheidskabel wanneer het product boven
lichaamshoogte wordt gemonteerd.
•GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
•RAAK het product NIET AAN wanneer het in werking omdat het dan
heet zijn.
•De spanning van het stopcontact waarop u dit product aansluit moet
binnen het vermelde bereik op de sticker of achterkant van het product
zijn.
•Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op
brand of elektrische schokken te voorkomen, mag dit product niet aan
regen of vocht worden blootgesteld.
•Monteer dit product altijd op een plek met voldoende ventilatie,
minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
•Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het
product worden geblokkeerd.
•Sluit dit product nooit aan op een dimmer of een regelweerstand.
•Vervang de zekering met een van hetzelfde type en met dezelfde
waarde.
•Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te
dragen.
•De maximale omgevingstemperatuur bedraagt 104 °F (40 °C). Gebruik
dit product niet bij hogere temperaturen.
•Stop in het geval van ernstige operationele problemen onmiddellijk met
het gebruik.
•Open het product NIET. Het bevat geen te onderhouden onderdelen.
•Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen
tijdens periodes van niet-gebruik het product via stroomonderbreker of
de stekker volledig van stroom af.
Contact
