Quick Reference Guide

1
EN
QUICK REFERENCE GUIDE
Intimidator Beam Q60 QRG Rev. 6
About This Guide
The Intimidator Beam Q60 Quick Reference Guide (QRG) has basic product information such as mounting, menu
options, and DMX values. Download the User Manual from www.chauvetdj.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to change without notice.
LIMITED WARRANTY
FOR WARRANTY REGISTRATION AND COMPLETE TERMS AND CONDITIONS PLEASE VISIT OUR WEBSITE.
For Customers in the United States and Mexico: www.chauvetlighting.com/warranty-registration.
For Customers in the United Kingdom, Republic of Ireland, Belgium, the Netherlands, Luxembourg, France, and
Germany: www.chauvetlighting.eu/warranty-registration.
Chauvet warrants that this product shall be free from defects in material and workmanship under normal use, for the
period specified in, and subject to the exclusions and limitations set forth in the full limited warranty on our website. This
warranty extends only to the original purchaser of the product and is not transferable. To exercise rights under this
warranty, you must provide proof of purchase in the form of an original sales receipt from an authorized dealer that shows
the product name and date of purchase. THERE ARE NO OTHER EXPRESS OR IMPLIED WARRANTIES. This
warranty gives you specific legal rights. You may also have other rights that vary from state to state and country to
country. This warranty is valid only in the United States, United Kingdom, Republic of Ireland, Belgium, the Netherlands,
Luxembourg, France, Germany and Mexico. For warranty terms in other countries, please consult your local distributor.
Safety Notes
These Safety Notes include important information about installation, use, and maintenance.
Contact
Outside the U.S., U.K., Ireland, Benelux, France, Germany, or Mexico, contact your distributor to request support or
return a product. Refer to Contact Us at the end of this QRG for contact information.
What is Included
To Begin
Unpack your Intimidator Beam Q60 and make sure you have received all parts in good condition. If the box or contents
appear damaged, notify the carrier immediately, not Chauvet.
• ONLY connect this product to a grounded and protected circuit.
• DISCONNECT from power before cleaning or replacing the fuse.
• DO NOT look at the light source when the product is on.
• Make sure the power cord is not crimped or damaged.
• Never disconnect this product from power by pulling on the cord.
• When mounting this product overhead, ALWAYS use a safety cable.
• DO NOT allow flammable materials close to the product when it is operating.
• DO NOT touch the product’s housing when it is on because it will be hot.
• The voltage of the outlet to which you are connecting this product must be within the range stated on the
decal or rear panel of the product.
• This product is for indoor use only! (IP20) To prevent risk of fire or shock, do not expose this product to rain
or moisture.
• Always mount this product in a location with adequate ventilation, at least 20 in (50 cm) from adjacent
surfaces.
• Be sure that no ventilation slots on the unit’s housing are blocked.
• Never connect this product to a dimmer or rheostat.
• Replace the fuse with the same type and rating.
• Never carry the product by the power cord. Use only the hanging bracket or handle to carry this product.
• The maximum ambient temperature is 104 °F (40 °C). Do not operate this product at higher temperatures.
• In the event of a serious operating problem, stop using immediately.
• DO NOT open this product. It contains no user-serviceable parts.
• To eliminate unnecessary wear and improve its lifespan, during periods of non-use completely disconnect
the product from power via breaker or by unplugging it.
• Intimidator Beam Q60
• Power cord • Omega bracket
• Quick Reference Guide

EN
2
Intimidator Beam Q60 QRG Rev. 6
QUICK REFERENCE GUIDE
AC Power
This product has an auto-ranging power supply that works with an input voltage range of 100 to 240 VAC, 50/60 Hz.
Power Linking
For the maximum number of Intimidator Beam Q60 products that you can power link at each voltage, see the User
Manual or the sticker on the product.
Fuse Replacement
1. Disconnect the product from power.
2. Using a flat-head screwdriver, unscrew the fuse holder and pull straight out.
3. Remove the blown fuse from the holder and replace with a fuse of the exact same type and rating.
4. Re-insert the fuse holder and reconnect power.
Mounting
Before mounting this product, read the Safety Notes.

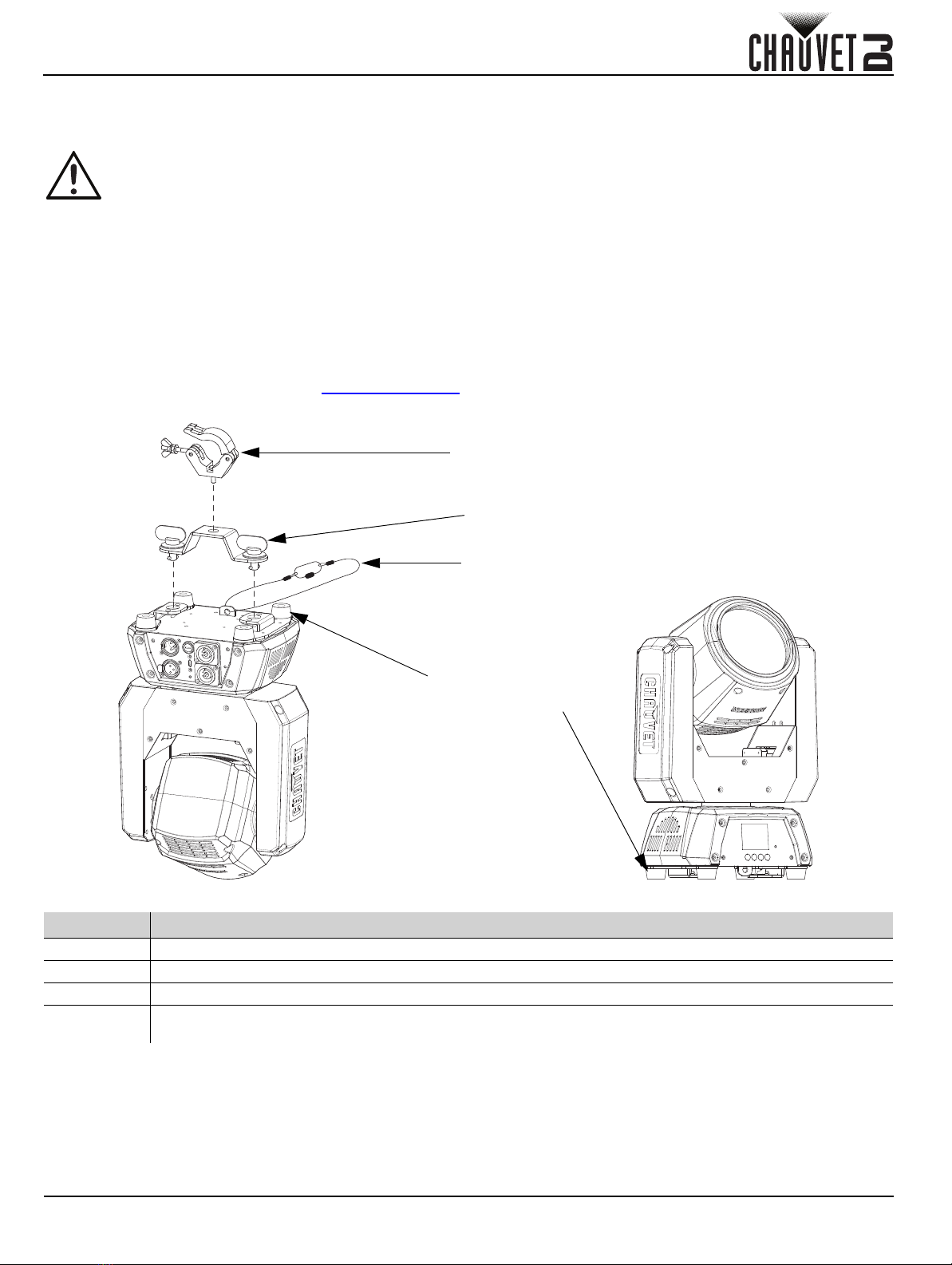

Mounting Diagram
Control Panel Description
To eliminate wear and improve its lifespan, during periods of non-use completely disconnect the
product from power via breaker or by unplugging it.
Button Function
<MENU> Exits from the current menu or function
<UP> Navigates upwards through the menu list and increases the numeric value when in a function
<DOWN> Navigates downwards through the menu list and decreases the numeric value when in a function
<ENTER> Enables the currently displayed menu or sets the currently selected value into the selected function
Safety cable
(such as CH-05 from
Chauvet)
Mounting clamp
(such as CLP-15 from
Chauvet)
Feet for surface
mounting (x4)
Omega
bracket

3
EN
QUICK REFERENCE GUIDE
Intimidator Beam Q60 QRG Rev. 6
Menu Map
Refer to the Intimidator Beam Q60 product page on www.chauvetdj.com for the latest menu map.
DMX Linking
The Intimidator Beam Q60 can work with a DMX controller. Instructions for connecting and configuring this product for DMX
operation are in the User Manual. If you are not familiar with DMX, download the DMX Primer from www.chauvetdj.com.
Starting Address
To ensure full access to all channels available in each DMX mode, the highest recommended DMX address is 497.
Master/Slave Connection
The Intimidator Beam Q60 uses the DMX data connection for its Master/Slave mode. Information about configuring the
Intimidator Beam Q60 for Master/Slave operation is in the User Manual, which is available from the Chauvet website.
Main Level Programming Levels Description
Address 001–512 Sets the DMX starting address
Run Mode
DMX 16CH Selects the DMX mode
12CH
Slave Slave1–4 Selects Slave mode 1, 2, 3, or 4
Auto Selects Auto mode
Sound Selects Sound-Active mode
Manual Pan 000–255 Manual pan control
Tilt Manual tilt control
Setup
Pan Reverse OFF Normal pan operation
ON Reverse pan operation
Tilt Reverse OFF Normal tilt operation
ON Reverse tilt operation
Screen
Reverse
OFF Normal display
ON Reverse display
Pan Angle
540 Selects the 540° pan angle range
360 Selects the 360° pan angle range
180 Selects the 180° pan angle range
Tilt Angle
260 Selects the 260° tilt angle range
180 Selects the 180° tilt angle range
90 Selects the 90° tilt angle range
Totem Mode
OFF Normal mode
UP Totem mode Base Up
DOWN Totem mode Base Down
Sensitivity 001–100 Sets the sound sensitivity
USB Set OFF Enables or disables USB function
ON
DMX Loss
Hold Holds the last setting when signal is lost
Black Blacks out the product
Auto Sets the unit to Auto mode when signal is lost
Sound Sets the unit to Sound mode when signal is lost
Reset Resets the product
Factory Set Loads factory defaults
Sys Info
Ver: V_ Displays the firmware version
Running Mode: _ _ _ _ _ _ _ Displays the current running mode
DMX Address: _ _ _ Displays the current DMX address
Temperature: _ _ _ Displays the product temperature in °C

EN
4
Intimidator Beam Q60 QRG Rev. 6
QUICK REFERENCE GUIDE
DMX Values
16CH
Channel Function Value Percent/Setting
1 Pan 000 255 0–540°
2 Fine pan 000 255 Fine control of panning
3 Tilt 000 255 0–260°
4 Fine tilt 000 255 Fine control of tilting
5 Continuous pan
000 003 No function
004 127 Pan rotation, fast to slow
128 131 Stop
132 255 Reverse pan rotation, slow to fast
6 Continuous tilt
000 003 No function
004 127 Tilt rotation, fast to slow
128 131 Stop
132 255 Reverse tilt rotation, slow to fast
7 Pan/tilt speed 000 255 Pan/Tilt speed, fast to slow
8 Shutter
000 031 Closed
032 063 Open
064 095 Strobe, slow to fast
096 127 Open
128 159 Pulse strobe, slow to fast
160 191 Open
192 223 Random strobe, slow to fast
224 255 Open
9 Dimmer 000 255 0–100%
10 Virtual color wheel control
000 015 No function
016 031 CTC
032 047 Rainbow effect
048 063 Reverse rainbow effect
064 079 Continuous
080 111 Color bounce
112 255 Reserved for future use
11
Virtual color wheel
(when Ch. 10 is 016 031)
000 047 Color temperature correction 2000K–2700K
048 098 3200K white
099 149 4200K white
150 200 5600K white
201 255 8000K white
Virtual color wheel
(when Ch. 10 is 032 047) 000 255 Rainbow effect, slow to fast
Virtual color wheel
(when Ch. 10 is 048 063) 000 255 Reverse rainbow effect, slow to fast
Virtual color wheel
(when Ch. 10 is 064 111)
000 Blackout
001 Red
002 Green
003 Blue
004 White
005 046 Red: 0% Green:
0–100% Blue: 100% White: 0%
047 088 Red: 0% Green: 100% Blue: 100–0% White: 0%
089 130 Red: 0–100% Green: 100% Blue: 0% White: 0%
131 172 Red: 100% Green:
100–0% Blue: 0% White: 0%
173 214 Red: 100% Green: 0% Blue: 0–100% White: 0%
215 255 Red: 100–0% Green: 0% Blue: 100% White: 0%

5
EN
QUICK REFERENCE GUIDE
Intimidator Beam Q60 QRG Rev. 6
12 Red 000 255 0–100%
13 Green 000 255 0–100%
14 Blue 000 255 0–100%
15 White 000 255 0–100%
16 Control
000 007 No function
008 015 Reset all
016 023 Blackout while pan and tilt moving on (5 second delay)
024 031 Blackout while pan and tilt moving off (5 second delay)
032 039 Sound-active pan and tilt on (5 second delay)
040 047 Sound-active pan and tilt off (5 second delay)
048 055 Sound-active color on (5 second delay)
056 063 Sound-active color off (5 second delay)
064 071 Display off
072 079 Display on
080 087 Fan speed auto
088 095 Fan speed full
096 103 Dimmer speed mode linear
104 111 Dimmer speed mode slow
112 119 Dimmer speed mode medium
120 127 Dimmer speed mode fast
128 135 Blackout on movement
136 143 Pan forward spin
144 151 Pan reverse spin
152 159 Tilt forward spin
160 167 Tilt reverse spin
168 175 Pan and tilt forward spin
176 183 Pan and tilt reverse spin
184 191 Pan forward spin and tilt reverse spin
192 199 Pan reverse spin and tilt forward spin
200 255 Reserved for future use
Channel Function Value Percent/Setting

EN
6
Intimidator Beam Q60 QRG Rev. 6
QUICK REFERENCE GUIDE
12CH
Channel Function Value Percent/Setting
1 Pan 000 255 0–540°
2 Tilt 000 255 0–260°
3 Pan/tilt speed 000 255 Pan/Tilt speed, fast to slow
4 Shutter
000 031 Closed
032 063 Open
064 095 Strobe, slow to fast
096 127 Open
128 159 Pulse strobe, slow to fast
160 191 Open
192 223 Random strobe, slow to fast
224 255 Open
5 Dimmer 000 255 0–100%
6 Virtual color wheel control
000 015 No function
016 031 CTC
032 047 Rainbow effect
048 063 Reverse rainbow effect
064 079 Continuous
080 111 Color bounce
112 255 Reserved for future use
7
Virtual color wheel
(when Ch. 6 is 016 031)
000 047 Color temperature correction 2000K–2700K
048 098 3200K white
099 149 4200K white
150 200 5600K white
201 255 8000K white
Virtual color wheel
(when Ch. 6 is 032 047) 000 255 Rainbow effect, slow to fast
Virtual color wheel
(when Ch. 6 is 048 063) 000 255 Reverse rainbow effect, slow to fast
Virtual color wheel
(when Ch. 6 is 064 111)
000 Blackout
001 Red
002 Green
003 Blue
004 White
005 046 Red: 0% Green:
0–100% Blue: 100% White: 0%
047 088 Red: 0% Green: 100% Blue: 100–0% White: 0%
089 130 Red: 0–100% Green: 100% Blue: 0% White: 0%
131 172 Red: 100% Green:
100–0% Blue: 0% White: 0%
173 214 Red: 100% Green: 0% Blue: 0–100% White: 0%
215 255 Red: 100–0% Green: 0% Blue: 100% White: 0%
8 Red 000 255 0–100%
9 Green 000 255 0–100%
10 Blue 000 255 0–100%
11 White 000 255 0–100%

7
EN
QUICK REFERENCE GUIDE
Intimidator Beam Q60 QRG Rev. 6
12 Control
000 007 No function
008 015 Reset all
016 023 Blackout while pan and tilt moving on (5 second delay)
024 031 Blackout while pan and tilt moving off (5 second delay)
032 039 Sound-active pan and tilt on (5 second delay)
040 047 Sound-active pan and tilt off (5 second delay)
048 055 Sound-active color on (5 second delay)
056 063 Sound-active color off (5 second delay)
064 071 Display off
072 079 Display on
080 087 Fan speed auto
088 095 Fan speed full
096 103 Dimmer speed mode linear
104 111 Dimmer speed mode slow
112 119 Dimmer speed mode medium
120 127 Dimmer speed mode fast
128 135 Blackout on movement
136 143 Pan forward spin
144 151 Pan reverse spin
152 159 Tilt forward spin
160 167 Tilt reverse spin
168 175 Pan and tilt forward spin
176 183 Pan and tilt reverse spin
184 191 Pan forward spin and tilt reverse spin
192 199 Pan reverse spin and tilt forward spin
200 255 Reserved for future use
Channel Function Value Percent/Setting

ES
8
IntimidatorBeamQ60GRRRev.6
GUIA DE REFERENCIA RÁPIDA
Acerca de esta guía
La Guía de referencia rápida (GRR) del Intimidator Beam Q60 contiene información básica sobre el producto, como
montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una
información más detallada.
Exención de responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.
GARANTÍA LIMITADA
PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.
Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.
Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania:
www.chauvetlighting.eu/warranty-registration.
Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales,
durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada
completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible.
Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo
de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO
EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es
posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es
válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y
México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.
Notas de seguridad
Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.
Contacto
Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor
para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.
Qué va incluido
Para empezar
Desembale su Intimidator Beam Q60 y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los
componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.
• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.
• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o
en el panel posterior del producto.
• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no
exponga este producto a la lluvia o la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de
superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mismo tipo y categoría.
• Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.
• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas
más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante
el interruptor o desenchufándolo durante periodos en que no se use.
• Intimidator Beam Q60
• Cable de alimentación • Soporte omega • Guía de referencia rápida

9
ES
GUIA DE REFERENCIA RÁPIDA
Intimidator Beam Q60 GRR Rev. 6
Corriente alterna
Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión
de entrada de 100–240 VCA, 50/60 Hz.
Alimentación en cadena
Para ver el máximo número de Intimidator Beam Q60 que se pueden alimentar en cadena a 120 V o a 240 V, consulte el
Manual de usuario o la etiqueta del producto.
Sustitución del fusible
1. Desconecte el producto de la alimentación.
2. Con ayuda de un destornillador de cabeza plana, desatornille el portafusibles y extráigalo directamente.
3. Quite el fusible fundido del portafusibles y sustituya el fusible con otro del mismo tipo y categoría.
4. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Montaje
Antes de montar este producto, lea las Notas de seguridad.
Diagrama de montaje
Descripción del panel de control
Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto
mediante el interruptor o desenchufándolo durante periodos en que no se use.
Botón Función
<MENU> Sale del menú o función actual
<UP> Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
<DOWN> Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
<ENTER> Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la
función seleccionada
Abrazadera
(como la CLP-15
de Chauvet)
Soporte
omega
Cable de
seguridad
(como el CH-05
de Chauvet)
Pies para montaje
en superficie (x4)

ES
10
IntimidatorBeamQ60GRRRev.6
GUIA DE REFERENCIA RÁPIDA
Mapa de menú
Consulte la página del producto Intimidator Beam Q60 en www.chauvetdj.com para ver el último mapa de menú.
Enlace DMX
El Intimidator Beam Q60 puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las
instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no
está familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com.
Dirección de inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 497.
Conexión Maestro/Esclavo
El Intimidator Beam Q60 usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar
y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.
Nivel principal Niveles de programación Descripción
Address 001–512 Selecciona la dirección inicial DMX
Run Mode
DMX 16CH Selecciona el modo de ejecución DMX
12CH
Slave Slave1–4 Selecciona el modo Esclavo 1, 2, 3 o 4
Auto Selecciona el modo Automático
Sound Selecciona el modo Activo por sonido
Manual Pan 000–255 Control manual de panorámico
Tilt Control manual de inclinación
Setup
Pan Reverse OFF Funcionamiento de panorámico normal
ON Invierte el funcionamiento del panorámico
Tilt Reverse OFF Funcionamiento inclinación normal
ON Invierte el funcionamiento de la inclinación
Screen
Reverse
OFF Pantalla normal
ON Invierte la pantalla
Pan Angle
540 Selecciona el rango de panorámico de 540°
360 Selecciona el rango de panorámico de 360°
180 Selecciona el rango de panorámico de 180°
Tilt Angle
260 Selecciona el rango de inclinación de 260°
180 Selecciona el rango de inclinación de 180°
90 Selecciona el rango de inclinación de 90°
Totem Mode
OFF Modo normal
UP Panorámico e inclinación hacia arriba
DOWN Panorámico e inclinación hacia abajo
Sensitivity 001–100 Control de sensibilidad al sonido
USB Set OFF Habilita o deshabilita la función USB
ON
DMX Loss
Hold
Mantiene el último ajuste cuando se pierde la señal DMX
Black
Apaga la unidata cuando se pierde la señal DMX
Auto Configura la unidad en modo automático cuando se pierde
la señal
Sound Establece la unidad en el modo de sonido cuando se
pierde la señal
Reset Reinicia el producto
Factory Set Carga los valores por defecto de fábrica
Sys Info
Ver: V_ Muestra en pantalla la versión de firmware
Running Mode: _ _ _ _ _ _ _ Muestra el modo de ejecución actual
DMX Address: _ _ _ Muestra la dirección DMX actual
Temperature: _ _ _ Muestra la temperatura del producto en °C

11
ES
GUIA DE REFERENCIA RÁPIDA
Intimidator Beam Q60 GRR Rev. 6
Valores DMX
16CH
Canal Función Valor Porcentaje/Configuración
1 Panorámico 000 255 0–540°
2 Panorámico fino 000 255 Control fino del panorámico
3 Inclinación 000 255 0–260°
4 Inclinación fina 000 255 Control fino de la inclinación
5 Panorámico continuo
000 003 Sin función
004 127 Rotación de panorámico, rápido a lento
128 131 Parada
132 255 Rotación de panorámico inverso, lento a rápido
6 Inclinación continua
000 003 Sin función
004 127 Rotación de inclinación, rápido a lento
128 131 Parada
132 255 Rotación de inclinación inversa, lento a rápido
7 Velocidad 000 255
Velocidad de panorámico/inclinación, rápido a lento
8 Obturador
000 031 Cerrado
032 063 Abierto
064 095 Estroboscopio, lento a rápido
096 127 Abierto
128 159 Estroboscopio de pulso, lento a rápido
160 191 Abierto
192 223 Estroboscopio aleatorio, lento a rápido
224 255 Abierto
9 Atenuador 000 255 0–100%
10 Control de rueda de color
virtual
000 015 Sin función
016 031 CTC
032 047 Efecto arcoiris
048 063 Efecto arcoiris inverso
064 079 Continua
080 111 Rebote de color
112 255 Reservado para utilización futura
11
Rueda de color virtual
(cuando C 10 está 016  031)
000 047 Corrección de temperatura de color 2000K–2700K
048 098 3200K blanco
099 149 4200K blanco
150 200 5600K blanco
201 255 8000K blanco
Rueda de color virtual
(cuando C 10 está 032  047)
000 255 Efecto arcoiris, lento a rápido
Rueda de color virtual
(cuando C 10 está 048  063)
000 255 Efecto arcoiris inverso, lento a rápido
Rueda de color virtual
(cuando C 10 está 064  111)
000 Oscuro
001 Rojo
002 Verde
003 Azul
004 Blanco
005 046 Rojo: 0% Verde:
0–100% Azul: 100% Blanco: 0%
047 088 Rojo: 0% Verde: 100% Azul: 100–0% Blanco: 0%
089 130 Rojo: 0–100% Verde: 100% Azul: 0% Blanco: 0%
131 172 Rojo: 100% Verde:
100–0% Azul: 0% Blanco: 0%
173 214 Rojo: 100% Verde: 0% Azul: 0–100% Blanco: 0%
215 255 Rojo: 100–0% Verde: 0% Azul: 100% Blanco: 0%

ES
12
IntimidatorBeamQ60GRRRev.6
GUIA DE REFERENCIA RÁPIDA
12 Rojo 000 255 0–100%
13 Verde 000 255 0–100%
14 Azul 000 255 0–100%
15 Blanco 000 255 0–100%
16 Control
000 007 Sin función
008 015 Reiniciar todos
016 023 Oscuro en movimiento panorámico/inclinación activo (5
segundos de retraso)
024 031 Oscuro en movimiento panorámico/inclinación desactivo (5
segundos de retraso)
032 039 Panorámico/inclinación activo por sonido; activo (5 segundos
de retraso)
040 047 Panorámico/inclinación activo por sonido; desactivo (5
segundos de retraso)
048 055 Color activo por sonido; activo (5 segundos de retraso)
056 063 Color activo por sonido; desactivo (5 segundos de retraso)
064 071 Pantalla desactiva
072 079 Pantalla activa
080 087 Velocidad automática del ventilador
088 095 Velocidad máxima del ventilador
096 103 Modo de velocidad del atenuador lineal
104 111 Modo de velocidad del atenuador lenta
112 119 Modo de velocidad de atenuador medio
120 127 Modo de velocidad del atenuador rápido
128 135 Oscuro en movimiento
136 143 Giro panorámico hacia adelante
144 151 Giro panorámico inverso
152 159 Giro inclinación hacia adelante
160 167 Giro inclinación inversa
168 175 Giro panorámico y inclinación hacia adelante
176 183 Giro panorámico y inclinación inversa
184 191 Giro panorámico hacia adelante y giro inclinación inversa
192 199 Giro panorámico inverso y giro inclinación hacia adelante
200 255 Reservado para utilización futura
Canal Función Valor Porcentaje/Configuración

13
ES
GUIA DE REFERENCIA RÁPIDA
Intimidator Beam Q60 GRR Rev. 6
12CH
Canal Función Valor Porcentaje/Configuración
1 Panorámico 000 255 0–540°
2 Inclinación 000 255 0–260°
3 Velocidad 000 255
Velocidad de panorámico/inclinación, rápido a lento
4 Obturador
000 031 Cerrado
032 063 Abierto
064 095 Estroboscopio, lento a rápido
096 127 Abierto
128 159 Estroboscopio de pulso, lento a rápido
160 191 Abierto
192 223 Estroboscopio aleatorio, lento a rápido
224 255 Abierto
5 Dimmer 000 255 0–100%
6Control de rueda de color
virtual
000 015 Sin función
016 031 CTC
032 047 Efecto arcoiris
048 063 Efecto arcoiris inverso
064 079 Continua
080 111 Rebote de color
112 255 Reservado para utilización futura
7
Rueda de color virtual
(cuando C 6 está 016  031)
000 047 Corrección de temperatura de color 2000K–2700K
048 098 3200K blanco
099 149 4200K blanco
150 200 5600K blanco
201 255 8000K blanco
Rueda de color virtual
(cuando C 6 está 032  047)
000 255 Efecto arcoiris, lento a rápido
Rueda de color virtual
(cuando C 6 está 048  063)
000 255 Efecto arcoiris inverso, lento a rápido
Rueda de color virtual
(cuando C 6 está 064  111)
000 Oscuro
001 Rojo
002 Verde
003 Azul
004 Blanco
005 046 Rojo: 0% Verde:
0–100% Azul: 100% Blanco: 0%
047 088 Rojo: 0% Verde: 100% Azul: 100–0% Blanco: 0%
089 130 Rojo: 0–100% Verde: 100% Azul: 0% Blanco: 0%
131 172 Rojo: 100% Verde:
100–0% Azul: 0% Blanco: 0%
173 214 Rojo: 100% Verde: 0% Azul: 0–100% Blanco: 0%
215 255 Rojo: 100–0% Verde: 0% Azul: 100% Blanco: 0%
8Rojo 000255 0–100%
9 Verde 000 255 0–100%
10 Azul 000 255 0–100%
11 Blanco 000 255 0–100%

ES
14
IntimidatorBeamQ60GRRRev.6
GUIA DE REFERENCIA RÁPIDA
12 Control
000 007 Sin función
008 015 Reiniciar todos
016 023 Oscuro en movimiento panorámico/inclinación activo (5
segundos de retraso)
024 031 Oscuro en movimiento panorámico/inclinación desactivo (5
segundos de retraso)
032 039 Panorámico/inclinación activo por sonido; activo (5 segundos
de retraso)
040 047 Panorámico/inclinación activo por sonido; desactivo (5
segundos de retraso)
048 055 Color activo por sonido; activo (5 segundos de retraso)
056 063 Color activo por sonido; desactivo (5 segundos de retraso)
064 071 Pantalla desactiva
072 079 Pantalla activa
080 087 Velocidad automática del ventilador
088 095 Velocidad máxima del ventilador
096 103 Modo de velocidad del atenuador lineal
104 111 Modo de velocidad del atenuador lenta
112 119 Modo de velocidad de atenuador medio
120 127 Modo de velocidad del atenuador rápido
128 135 Oscuro en movimiento
136 143 Giro panorámico hacia adelante
144 151 Giro panorámico inverso
152 159 Giro inclinación hacia adelante
160 167 Giro inclinación inversa
168 175 Giro panorámico y inclinación hacia adelante
176 183 Giro panorámico y inclinación inversa
184 191 Giro panorámico hacia adelante y giro inclinación inversa
192 199 Giro panorámico inverso y giro inclinación hacia adelante
200 255 Reservado para utilización futura
Canal Función Valor Porcentaje/Configuración

15
FR
MANUEL DE RÉFÉRENCE
Intimidator Beam Q60 MdR Rév. 6
A propos de ce manuel
Le Manuel de Référence (MdR) du Intimidator Beam Q60 reprend des informations de base sur cet appareil notamment
en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site
internet www.chauvetdj.com pour plus de détails.
Clause de non Responsabilité
Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.
GARANTIE LIMITÉE
VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA
GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.
Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.
Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de
la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.
Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales
d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous
réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et
n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la
forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE
AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous
pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-
Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne
et
au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.
Consignes de Sécurité
Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l’Allemagne, ou du Mexique,
contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à
la fin de ce MdR pour obtenir des informations pour nous contacter.
Contenu
Préalable
Déballez votre Intimidator Beam Q60 et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou
son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.
• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.
• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur
l'étiquette ou sur le panneau arrière de l'appareil.
• Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge
électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.
• Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.
• Ne connectez jamais cet appareil à un variateur ou un rhéostat.
• Lors du remplacement du fusible, utilisez le même type et le même ampérage.
• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.
• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des
températures plus élevées.
• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.
• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez
complètement l'appareil en le débranchant ou en coupant le disjoncteur.
• Intimidator Beam Q60
• Cordon d'alimentation
• Support omega
• Manuel de Référence

FR
16
IntimidatorBeamQ60MdRRév.6
MANUEL DE RÉFÉRENCE
Alimentation CA
Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100
et 240 VCA, 50/60 Hz.
Chaînage électrique
Pour savoir combien de projecteurs Intimidator Beam Q60 peuvent être chaînés entre eux au maximum sur du 120 V ou
du 240 V, veuillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil.
Remplacement des fusibles
1. Débranchez l'appareil.
2. Avec un tournevis à tête plate, desserrez le porte-fusible et retirez-le directement.
3. Enlevez le fusible grillé du porte fusible et remplacez-le par un fusible de même type et de même ampérage.
4. Remettez le porte-fusible en place puis rebranchez.
Montage
Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.
Schéma de montage
Description du panneau de commande
Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie,
éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.
Bouton Fonction
<MENU> Permet de sortir du menu ou de la fonction en cours
<UP> Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une
fonction
<DOWN> Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une
fonction
<ENTER> Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la
fonction en cours de sélection
Crochet
(par exemple modèle
CLP-15 de Chauvet)
Support
omega
Élingue de
sécurité
(par exemple modèle
CH-05 de Chauvet)
Pieds pour
montage en
surface (x4)

17
FR
MANUEL DE RÉFÉRENCE
Intimidator Beam Q60 MdR Rév. 6
Menu carte
Reportez-vous à la page du produit Intimidator Beam Q60 sur www.chauvetdj.com pour la dernière carte des menu.
Chaînage DMX
Le Intimidator Beam Q60 peut fonctionner avec un contrôleur DMX. Les instructions pour la connexion et la configuration
de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier
avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com.
Adresse de départ
Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est 497 .
Fonction
principale Niveaux de programmation Description
Address 001–512 Sélectionne l'adresse DMX de départ
Run Mode
DMX 16CH Activation du mode DMX
12CH
Slave Slave1–4 Active le mode esclave (1, 2, 3 ou 4)
Auto Activation du mode automatique
Sound Activation du mode d'activation par la musique.
Manual Pan 000–255 Contrôle manuel de pan
Tilt Contrôle manuel de tilt
Setup
Pan Reverse OFF Fonctionnement normal du pan
ON Fonctionnement inversé du pan
Tilt Reverse OFF Fonctionnement normal du tilt
ON Fonctionnement inversé du tilt
Screen
Reverse
OFF Affichage normal
ON Affichage inversé
Pan Angle
540 Sélection de la plage de pan sur un angle de 540°
360 Sélection de la plage de pan sur un angle de 360°
180 Sélection de la plage de pan sur un angle de 180°
Tilt Angle
260 Sélection de la plage de tilt sur un angle de 260°
180 Sélection de la plage de tilt sur un angle de 180°
90 Sélection de la plage de tilt sur un angle de 90°
Totem Mode
OFF Mode normal
UP Pan et de tilt vers le haut
DOWN Pan et de tilt vers le bas
Sensitivity 001–100 Contrôle de la sensibilité au son
USB Set OFF Active ou désactive la fonction USB
ON
DMX Loss
Hold Conserve le dernier réglage lorsque le signal DMX est
perdu
Black Éteint l'appareil réglage lorsque le signal DMX est perdu
Auto Règle l'appareil en mode automatique lorsque le signal est
perdu
Sound
Règle l'appareil en mode Son lorsque le signal est perdu
Reset Réinitialisation de l'appareil
Factory Set Chargement des paramètres par défaut
Sys Info
Ver: V_ Affiche la version du micrologiciel
Running Mode: _ _ _ _ _ _ _ Affiche le mode d'exécution courant
DMX Address: _ _ _ Affiche l'adresse DMX courante
Temperature: _ _ _ Affiche la température du produit en °C

FR
18
IntimidatorBeamQ60MdRRév.6
MANUEL DE RÉFÉRENCE
Connexion maître/esclave
Le Intimidator Beam Q60 utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave.
Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont
indiquées dans le manuel d'utilisation.
Valeurs DMX
16CH
Canal Fonction Valeur Pourcentage/Paramétrage
1 Pan 000 255 0–540°
2 Pan fin 000 255 Contrôle précis du pan
3Tilt 000255 0–260°
4Tiltfin 000255 Contrôle précis du tilt
5 Pan continu
000 003 Pas de fonction
004 127 Rotation de pan, rapide à lent
128 131 Arrêtez
132 255 Rotation inverse de pan, lent à rapide
6 Tilt continu
000 003 Pas de fonction
004 127 Rotation de tilt, rapide à lent
128 131 Arrêtez
132 255 Rotation inverse de tilt, lent à rapide
7 Vitesse de pan/tilt 000 255 Vitesse de pan/tilt (rapide à lent)
8 Obturateur
000 031 Fermé
032 063 Ouvert
064 095 Stroboscope, lent à rapide
096 127 Ouvert
128 159 Stroboscope à pulsation, lent à rapide
160 191 Ouvert
192 223 Stroboscope aléatoire, lent à rapide
224 255 Ouvert
9 Gradateur 000 255 0–100%
10 Contrôle de la roue
virtuelle de la couleur
000 015 Pas de fonction
016 031 CTC
032 047 Effet arc-en-ciel
048 063 Effet arc-en-ciel inversé
064 079 Continu
080 111 Rebond de couleur
112 255 Réservé pour une utilisation future

19
FR
MANUEL DE RÉFÉRENCE
Intimidator Beam Q60 MdR Rév. 6
11
Roue virtuelle de la couleur
(lorsque c. 10 est 016  031)
000 047 Correction de la température de couleur 2000K–2700K
048 098 3200K blanc
099 149 4200K blanc
150 200 5600K blanc
201 255 8000K blanc
Roue virtuelle de la couleur
(lorsque c. 10 est 032  047)
000 255 Effet arc-en-ciel, lent à rapide
Roue virtuelle de la couleur
(lorsque c. 10 est 048  063)
000 255 Effet arc-en-ciel inversé, lent à rapide
Roue virtuelle de la couleur
(lorsque c. 10 est 064  111)
000 Faire le noir
001 Rouge
002 Verde
003 Bleu
004 Blanc
005 046 Rouge: 0% Vert:
0–100% Bleu: 100% Blanc: 0%
047 088 Rouge: 0% Vert: 100% Bleu: 100–0% Blanc: 0%
089 130
Rouge: 0–100% Vert: 100% Bleu: 0% Blanc: 0%
131 172 Rouge: 100% Vert:
100–0% Bleu: 0% Blanc: 0%
173 214 Rouge: 100% Vert: 0% Bleu: 0–100% Blanc: 0%
215 255
Rouge: 100–0% Vert: 0% Bleu: 100% Blanc: 0%
12 Rouge 000 255 0–100%
13 Verde 000 255 0–100%
14 Azul 000 255 0–100%
15 Blanc 000 255 0–100%
16 Contrôle
000 007 Pas de fonction
008 015 Réinitialisation de tous
016 023 Noir général pendant mouvement de pan/tilt activé (retard de
5 secondes)
024 031 Noir général pendant mouvement de pan/tilt désactivée
(retard de 5 secondes)
032 039 Pan/tilt sonore activé (retard de 5 secondes)
040 047 Pan/tilt sonore désactivée (retard de 5 secondes)
048 055 Couleur sonore activé (retard de 5 secondes)
056 063 Couleur sonore désactivée (retard de 5 secondes)
064 071 Écran désactivée
072 079 Écran activé
080 087 Vitesse automatique du ventilateur
088 095 Vitesse maximale du ventilateur
096 103 Mode de vitesse du gradateur linéaire
104 111 Mode de vitesse du gradateur lente
112 119 Mode de vitesse du gradateur moyen
120 127 Mode de vitesse du gradateur rapide
128 135 Noir général pendant mouvement
136 143 Rotation avant de pan
144 151 Rotation inverse de pan
152 159 Rotation avant de tilt
160 167 Rotation inverse de tilt
168 175 Rotation avant de pan et tilt
176 183 Rotation inverse de pan et tilt
184 191 Rotation avant de pan et rotation avant de tilt
192 199 Rotation inverse de pan et rotation inverse de tilt
200 255 Réservé pour une utilisation future
Canal Fonction Valeur Pourcentage/Paramétrage
