Chauvet Professional COLORado 2-Quad Zoom IP User manual

Quick Reference Guide
English EN
Español ES
Français FR

COLORado™ 2-Quad Zoom IP QRG EN
2
About this
Guide
The COLORado™ 2-Quad Zoom IP Quick Reference Guide (QRG) has basic
product information such as connection, mounting, menu options, and DMX
values. Download the User Manual from www.chauvetprofessional.com
for
more details.
Disclaimer
The information and specifications contained in this QRG are subject to change
without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•CAUTION: This product’s housing may be hot when lights are
operating.
•Mount this product in a location with adequate ventilation, at least
20 in (50 cm) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product
while operating or connected to power.
•USE a safety cable (included) when mounting this product overhead.
•DO NOT submerge this product (IP66). Regular outdoor operation is
fine.
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket to carry this product.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 113 °F (45 °C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, Ireland, or Mexico, contact your distributor
to request support or return a product. Visit www.chauvetprofessional.com
for
contact information.
What is
Included
•COLORado™ 2-Quad Zoom IP
•
Local plug to proprietary IP66 input
power cord
•Male and female 5-pin XLR DMX
to proprietary IP66 adapters
•Gel frame
•Gel frame holder
(9 in/229 mm accessories)
•Safety Cable
•Warranty Card
•Quick Reference Guide
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100–240 VAC, 50/60 Hz.
Power Linking
You can link up to 7 COLORado™ 2-Quad Zoom IP products at 120 V,
13 products at 208 V, or 14 products
at 230 V. Never exceed this number.
Power linking cords can be purchased separately.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green

COLORado™ 2-Quad Zoom IP QRG EN
3
DMX Linking
The COLORado™ 2-Quad Zoom IP will work with a DMX controller using a
regular DMX serial connection.
A DMX Primer is available from
www.chauvetpro.com.
DMX Connection
The COLORado™ 2-Quad Zoom IP uses a regular DMX data connection for
its DMX personalities: TOUR, TR16, STD.Y, ARC.1, AR1.D, ARC.2
,
AR2.D, AR2.S, AR2.Z, and HSV
. See the User Manual to connect and
configure for DMX operation.
Note: For optimum control of the 16-bit dimming channels in the TR16
and STD.Y personalities, be sure that both dimming curves in SET > DIM
and SET > CURV are set to OFF.
Master/Slave
Connection
The COLORado™ 2-Quad Zoom IP uses the DMX data connection for its
Master/Slave mode. See the User Manual to connect and configure for
Master/Slave operation.

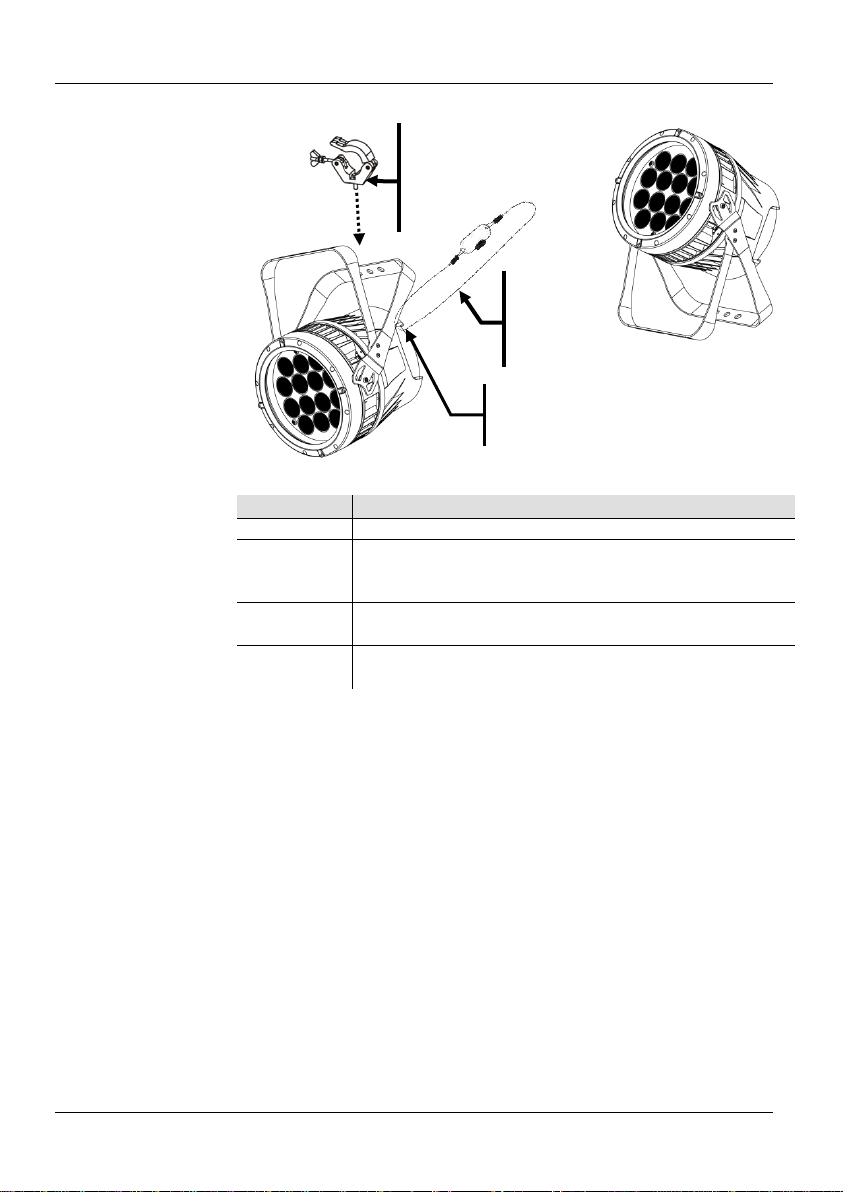

Mounting
Product
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the
currently selected value into the selected function
<UP>
Navigates upwards through the menu list or increases
the numeric value when in a function
<DOWN>
Navigates downwards through the menu list or
decreases the numeric value when in a function
Passcode
After being prompted, enter the following passcode by pressing:
•<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
This passcode cannot be changed and must be used whenever prompted.
Secure the safety cable using
the
safety cable loop on the
back of the product.
Overhead Mounting
Floor Mounting
Mounting Clamp
(such as
CLP-15
from CHAUVET®)
Safety Cable
(such as
CH-05
from CHAUVET®)

COLORado™ 2-Quad Zoom IP QRG EN
4
Menu Options
Main Level
Programming Levels
Description
STAT
R.
000–255
Combines red, green, blue, and white
to make a custom color (0–100%)
G.
B.
W.
Z.
Changes the beam angle (zoom)
S. 00–20
Selects the strobe frequency
(0–20 Hz)
AUTO
AT.
01–10
10 automatic programs
PR.
C1–10
10 customizable programs
RUN
DMX
DMX mode
SLAV
Master/Slave mode
DMX
D.
001–512
Selects the DMX starting address
PERS
TOUR
12-channel: RGBW, dimmer, strobe,
color macro, auto/custom, dimmer
speed, auto speed, zoom, zoom reset
TR16
17-channel: 16-bit RGBW and
dimmer; strobe, color macro,
auto/custom, dimmer speed, auto
speed, zoom, zoom reset
STD.Y
17-channel: 16-bit RGBW and
dimmer; strobe, color macro,
auto/custom, dimmer speed, auto
speed, zoom, zoom reset
ARC.1
3-channel: RGB control
AR1.D
4-channel: RGB, dimmer
ARC.2
4-channel: RGBW
AR2.D
5-channel: RGBW, dimmer
AR2.S
6-channel: RGBW, dimmer, strobe
AR2.Z
7-channel: RGBW, dimmer, zoom,
zoom reset
HSV.
3-channel: HSV control
EDIT PR. 01–10 SC. 01–30
R.
000–255
Combines red, green, blue, and white
to generate a custom color (0–100%)
G.
B.
W.
Z.
Selects beam angle (zoom)
S. 00–20
Selects the strobe frequency
(0–20 Hz)
T. 000–255
Defines the step duration
(slow to fast)
F.
Defines the fade duration
(slow to fast)

COLORado™ 2-Quad Zoom IP QRG EN
5
Menu Options (cont.)
Main Level
Programming Levels
Description
SET
UPLd
****
(Enter Passcode)
Uploads custom programs to other
COLORado™ 2-Quad Zoom IPs
REST
****
(Enter Passcode)
Defaults product to factory settings
DERR
BLAC
Blacks out fixture upon loss of DMX
SAVE
Continues with last command upon
loss of DMX control
COLR
OFF
RGB set to 255 = max. output
RGBW
RGB set to 255 = balanced white
UC
Universal color balance
CURV
OFF
No dimmer
CV1
CV1(fast) to CV3 (slow) dimmer
curves
CV2
CV3
DIM
OFF
No dimmer
dIM1.
Dimmer profiles
dIM2.
dIM3.
dIM4.
ZOOM BASE
Sets default zoom position
(full movement)
POS.1
Sets position 1 setting for zoom limit
POS.2
Sets position 2 setting for zoom limit
CAL PASS
(Enter
Passcode) CAL
WT WH
1–11
R.
000–
255
Modifies the color macros used in the
TOUR, TR16, and STD.Y
personalities
G.
B.
W.
RGBW RGB.W
R.
000–
255 Defines the color temperature used when COLR is set to RGBW
G.
B.
ZOOM
POS.1
000–
255
Sets min/max position of zoom
POS.2
KEY
ON
Turns the passcode on or off
OFF

COLORado™ 2-Quad Zoom IP QRG EN
6
DMX Values
TOUR
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2 Red 000 ó255
0–100%
(Step Duration if Custom 1–10 in CH. 8is
active)
3 Green 000 ó255
0–100%
(Fade Duration if Custom 1–10 in CH. 8is
active)
4
Blue
000 ó255
0–100%
5
White
000 ó255
0–100%
6 Color Macro +
White Balance
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
No function
R: 100% G: 0–100%B: 0
R: 100%–0 G: 100% B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%–0B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100%B: 0–100%
R: 100%–0 G: 100%–0B: 100%
R: 100% G: 100% B: 100% W: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
7 Strobe
000 ó009
010 ó255
No function
0–20 Hz

COLORado™ 2-Quad Zoom IP QRG EN
7
DMX Values (cont.)
TOUR
(cont.)
Channel
Function
Value
Percent/Setting
8 Programs
000ó040
041ó050
051ó060
061ó070
071ó080
081ó090
091ó100
101ó110
111ó120
121ó130
131ó140
141ó150
151ó160
161ó170
171ó180
181ó190
191ó200
201ó210
211ó220
221ó230
231
ó
255
No function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Custom 1
Custom 2
Custom 3
Custom 4
Custom 5
Custom 6
Custom 7
Custom 8
Custom 9
Custom 10
9 Auto Speed 000 ó255
0–100%
(only when using Auto 1–10 in CH. 8)
10 Dimmer Speed
000 ó009
010 ó029
030 ó069
070 ó129
130 ó189
190 ó255
Preset dimmer speed from display menu
Linear dimmer
Nonlinear dimming curve 1 (fastest)
Nonlinear dimming curve 2
Nonlinear dimming curve 3
Nonlinear dimming curve 4 (slowest)
11
Zoom
000 ó255
0–100%
12 Zoom Reset
000 ó200
201 ó220
221 ó255
No function
Zoom reset
No function
ARC.1
Channel
Function
Value
Percent/Setting
1
Red
000 ó255
0–100%
2
Green
000 ó255
0–100%
3
Blue
000 ó255
0–100%

COLORado™ 2-Quad Zoom IP QRG EN
8
DMX Values (cont.)
AR1.D
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
ARC.2
Channel
Function
Value
Percent/Setting
1
Red
000 ó255
0–100%
2
Green
000 ó255
0–100%
3
Blue
000 ó255
0–100%
4
White
000 ó255
0–100%
AR2.D
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
White
000 ó255
0–100%
AR2.S
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
White
000 ó255
0–100%
6
Strobe
000 ó255
0–20 Hz
HSV
Channel
Function
Value
Percent/Setting
1
Hue
000 ó255
0–100%
2
Saturation
000 ó255
0–100%
3
Value
000 ó255
0–100%

COLORado™ 2-Quad Zoom IP QRG EN
9
DMX Values (cont.)
TR16
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Fine Dimmer
000 ó255
0–100%
3 Red 000 ó255
0–100%
(Step Duration if Custom 1–10 in CH. 13 is
active)
4 Fine Red 000 ó255
0–100%
(Fade Duration if Custom 1–10 in CH. 13 is
active)
5
Green
000 ó255
0–100%
6
Fine Green
000 ó255
0–100%
7
Blue
000 ó255
0–100%
8
Fine Blue
000 ó255
0–100%
9
White
000 ó255
0–100%
10
Fine White
000 ó255
0–100%
11 Color Macro +
White Balance
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251
ó
255
No function
R: 100% G: 0–100%B: 0
R: 100%–0 G: 100% B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%–0B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100%B: 0–100%
R: 100%–0 G: 100%–0B: 100%
R: 100% G: 100% B: 100% W: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
12 Strobe
000 ó009
010 ó255
No function
0–20 Hz

COLORado™ 2-Quad Zoom IP QRG EN
10
DMX Values (cont.)
TR16
(cont.)
Channel
Function
Value
Percent/Setting
13 Programs
000ó040
041ó050
051ó060
061ó070
071ó080
081ó090
091ó100
101ó110
111ó120
121ó130
131ó140
141ó150
151ó160
161ó170
171ó180
181ó190
191ó200
201ó210
211ó220
221ó230
231
ó
255
No function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Custom 1
Custom 2
Custom 3
Custom 4
Custom 5
Custom 6
Custom 7
Custom 8
Custom 9
Custom 10
14 Auto Speed 000 ó255
0–100%
(only when using Auto 1–10 in CH. 13)
15 Dimmer Speed
000 ó009
010 ó029
030 ó069
070 ó129
130 ó189
190 ó255
Preset dimmer speed from display menu
Linear dimmer
Nonlinear dimming curve 1 (fastest)
Nonlinear dimming curve 2
Nonlinear dimming curve 3
Nonlinear dimming curve 4 (slowest)
16
Zoom
000 ó255
0–100%
17 Zoom Reset
000 ó200
201 ó220
221 ó255
No function
Zoom reset
No function
AR2.Z
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
White
000 ó255
0–100%
6
Zoom
000 ó255
0–100%
7 Zoom Reset
000 ó200
201 ó220
221 ó255
No function
Zoom reset
No function

COLORado™ 2-Quad Zoom IP QRG EN
11
DMX Values (cont.)
STD.Y
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Fine Dimmer
000 ó255
0–100%
3 Red 000 ó255
0–100%
(Step Duration if Custom 1–10 in CH. 13 is
active)
4 Fine Red 000 ó255
0–100%
(Fade Duration if Custom 1–10 in CH. 13 is
active)
5
Green
000 ó255
0–100%
6
Fine Green
000 ó255
0–100%
7
Blue
000 ó255
0–100%
8
Fine Blue
000 ó255
0–100%
9
White
000 ó255
0–100%
10
Fine White
000 ó255
0–100%
11 Color Macro +
White Balance
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251
ó
255
No function
R: 100% G: 0–100%B: 0
R: 100%–0 G: 100% B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%–0B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100%B: 0–100%
R: 100%–0 G: 100%–0B: 100%
R: 100% G: 100% B: 100% W: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
12 Strobe
000 ó009
010 ó255
No function
0–20 Hz

COLORado™ 2-Quad Zoom IP QRG EN
12
DMX Values (cont.)
STD.Y
(cont.)
Channel
Function
Value
Percent/Setting
13 Programs
000ó040
041ó050
051ó060
061ó070
071ó080
081ó090
091ó100
101ó110
111ó120
121ó130
131ó140
141ó150
151ó160
161ó170
171ó180
181ó190
191ó200
201ó210
211ó220
221ó230
231
ó
255
No function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Custom 1
Custom 2
Custom 3
Custom 4
Custom 5
Custom 6
Custom 7
Custom 8
Custom 9
Custom 10
14 Auto Speed 000 ó255
0–100%
(only when using Auto 1–10 in CH. 13)
15 Dimmer Speed
000 ó009
010 ó029
030 ó069
070 ó129
130 ó189
190 ó255
Preset dimmer speed from display menu
Linear dimmer
Nonlinear dimming curve 1 (fastest)
Nonlinear dimming curve 2
Nonlinear dimming curve 3
Nonlinear dimming curve 4 (slowest)
16
Zoom
000 ó255
0–100%
17 Zoom Reset
000 ó200
201 ó220
221 ó255
No function
Zoom reset
No function

COLORado™ 2-Quad Zoom IP GRR ES
13
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del COLORado™ 2-Quad Zoom IP
contie
ne información básica sobre el producto, como montaje, opciones de
menú y valores DMX. Descargue el Manual de Usuario de
www.chauvetprofessional.com para información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•CUIDADO: La carcasa de este producto está caliente cuando las
luces están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 20'' (50 cm) de superficies adyacentes.
•NO deje ningún material inflamable a menos de 50 cm de este
producto mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad (incluido)
cuando monte este producto en
lo alto.
•
NO sumerja este producto (IP66). La operación normal en exteriores
es correcta.
•NO ponga en funcionamiento este producto si sospecha que la
carcasa, lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La máxima temperatura ambiente es de 113 °F (45 °C). No haga
funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido, Irlanda o México, póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto.
Visite
www.chauvetprofessional.com para información de contacto.
Qué va
Incluido
•COLORado™ 2-Quad Zoom IP
•Cable de entrada de alimentación
IP66
•Adaptador Macho/Hembra de
5 pines XLR DMX IP66
•Marco de Gel
•Soporte para el Marco de
Gel (accesorios
9''/229 mm)
•Cable de Seguridad
•Tarjeta de Garantía
•Guía de Referencia Rápida

COLORado™ 2-Quad Zoom IP GRR ES
14
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de
100 a 240 VCA, 50/60 Hz.
Alimentación en
Cadena
Puede enlazar hasta 7 productos COLORado™ 2-Quad Zoom IP a
120 V, 13 a 208 V, o 14 a 230 V. Nunca sobrepase este número. Los cables de
alimentación en cadena se pueden adquirir por separado.
Enchufe CA
Conexión
Cable (EE.UU.)
Cable (Europa)
Color del tornillo
CA Cargado
Negro
Marrón
Amarillo/Latón
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde
Enlace DMX
El COLORado™ 2-Quad Zoom IP funcionará con un controlador DMX usando
una conexión serie DMX normal. Hay un m
anual DMX disponible en
www.chauvetpro.com.
Conexión DMX
El COLORado™ 2-Quad Zoom IP usa una conexión de datos DMX normal
para sus personalidades DMX: TOUR, TR16, STD.Y, ARC.1, AR1.D
,
ARC.2, AR2.D, AR2.S, AR2.Z y HSV. Vea el Manual de U
suario para
conectar y configurar para funcionamiento DMX.
Nota: Para un control óptimo de los canales de atenuación de 16 bits en la
personalidades TR16 y STD.Y
asegúrese de que ambas curvas de
atenuación en SET > DIM y SET > CURV están configuradas en OFF.
Conexión
Maestro/Esclavo
El COLORado™ 2-Quad Zoom IP usa la conexión de datos DMX para su
modo Maestro/Esclavo. Vea el Manual de U
suario para conectar y configurar
para funcionamiento Maestro/Esclavo.

COLORado™ 2-Quad Zoom IP GRR ES
15
Montaje
Diagrama
de Montaje
del Producto
Descripción del
Pane
l de
Control
Botón
Función
<MENU>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura
el valor seleccionado actualmente dentro de la
función seleccionada
<UP>
Navega hacia arriba por la lista de menú o aumenta el
valor numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú o disminuye
el valor numérico cuando está en una función
Contraseña
Después de que se le solicite, introduzca la siguiente contraseña pulsando:
•<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Esta contraseña no se puede cambiar y se debe usar cuando se le solicite.
Montaje en Altura
Montaje en el Suelo
Asegure el cable de seguridad
con e
l pasador en la parte
posterior del producto
Abrazadera de
M
ontaje
(como la abrazadera
CLP
-15 de
CHAUVET®)
Cable de
Seguridad
(funciona con
CH
-05 de
CHAUVET®)

COLORado™ 2-Quad Zoom IP GRR ES
16
Opciones de Menú
Nivel Principal
Niveles de Programación
Descripción
STAT
R.
000–255
Combina rojo, verde, azul y blanco
para formar un color personalizado
(0–100%)
G.
B.
W.
Z.
Cambia el ángulo del haz (zoom)
S. 00–20
Selecciona la frecuencia de
estroboscopio (0–20 Hz)
AUTO
AT.
01–10
10 programas automáticos
PR.
C1–10
10 programas personalizables
RUN
DMX
Modo DMX
SLAV
Modo Maestro/Esclavo
DMX
D.
001–512
Selecciona la dirección DMX de inicio
PERS
TOUR
12 canales: RVAB, atenuador,
estroboscopio, macro de color,
auto/personalizado, velocidad
atenuador, velocidad automática,
zoom, reinicio del zoom
TR16
17 canales: 16-bit RVAB y atenuador,
estroboscopio, macro de color,
auto/personalizado, velocidad
atenuador, velocidad automática
zoom, reinicio del zoom
STD.Y
17 canales: 16-bit RVAB y atenuador,
estroboscopio, macro de color,
auto/personalizado, velocidad
atenuador, velocidad automática
zoom, reinicio del zoom
ARC.1
3 canales: Control RVA
AR1.D
4 canales: Atenuador RVA
ARC.2
4 canales: Control RVAB
AR2.D
5 canales: Atenuador RVAB,
atenuador
AR2.S
6 canales: Atenuador RVAB,
atenuador, estroboscopio
AR2.Z
7 canales: Atenuador RVAB,
atenuador, zoom, reinicio del zoom
HSV.
3 canales: Control HSV
EDIT PR. 01–10 SC. 01–30
R.
000–255
Combina rojo, verde, azul y blanco
para generar un color personalizado
(0–100%)
G.
B.
W.
Z.
Selecciona el ángulo del haz (zoom)
S. 00–20
Selecciona la frecuencia de
estroboscopio (0–20 Hz)
T. 000–255
Define la duración del paso
(lento a rápido)
F.
Define la duración del fado
(lento a rápido)

COLORado™ 2-Quad Zoom IP GRR ES
17
Opciones de Menú (cont.)
Nivel Principal
Niveles de Programación
Descripción
SET
UPLd
****
(Introducir código de
acceso)
Carga programas personalizados a
otros productos
COLORado™ 2-Quad Zoom IP
REST
****
(Introducir código de
acceso)
Restablece en el producto los
valores de fábrica
DERR BLAC
Apaga (blackout) el dispositivo tras
la pérdida de señal DMX
SAVE
Continúa con el último comando tras
la pérdida de control DMX
COLR
OFF
RGB establecido en 255 = máx.
potencia
RGBW
RGB establecido en 255 = equilibrio
de blancos
UC
Equilibrio de color universal
CURV
OFF
Sin atenuador
CV1
Curvas de atenuador CV1 (rápido)
a CV3 (lento)
CV2
CV3
DIM
OFF
Sin atenuador
dIM1.
perfil de atenuador
dIM2.
dIM3.
dIM4.
ZOOM
BASE
Configura la posición
predeterminada del zoom
(movimiento completo)
POS.1
Establece la configuración de la
posición 1 para el límite del zoom
POS.2
Establece la configuración de la
posición 2 para el límite del zoom
CAL
PASS
(Introducir
código de
acceso)
CAL
WT WH
1–11
R.
000–
255
Modifica los macros de color usados
en las personalidades TOUR, TR16
y STD.Y
G.
B.
W.
RGBW RGB.W
R.
000–
255
Define la temperatura de color usada
cuando COLR se configura como
RGBW
G.
B.
ZOOM
POS.1
000–
255
Configura la posición mín/máx del
zoom
POS.2
KEY
ON
Activa o desactiva la contraseña
OFF

COLORado™ 2-Quad Zoom IP GRR ES
18
Valores DMX
TOUR
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2 Rojo 000 ó255
0–100% (Duración del Paso si
Personalizado 1–10 está activo en Canal 8)
3 Verde 000 ó255
0–100% (Duración del Fade si
Personalizado 1–10 está activo en Canal 8)
4
Azul
000 ó255
0–100%
5
Blanco
000 ó255
0–100%
6 Macro de Color + Equilibrio de
Blancos
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
Sin función
R: 100% V: 0–100% A: 0
R: 100%–0V: 100% A: 0
R: 0 V: 100% A: 0–100%
R: 0 V: 100%–0 A: 100%
R: 0–100%V: 0 A: 100%
R: 100% V: 0 A: 100%–0
R: 100% V: 0–100% A: 0–100%
R: 100%–0V: 100%–0 A: 100%
R: 100% V: 100% A: 100% B: 100%
Blanco 1
Blanco 2
Blanco 3
Blanco 4
Blanco 5
Blanco 6
Blanco 7
Blanco 8
Blanco 9
Blanco 10
Blanco 11
7 Estroboscopio
000 ó009
010
ó
255
Sin función
0–20 Hz
8 Programas
000ó040
041ó050
051ó060
061ó070
071ó080
081ó090
091ó100
101ó110
111ó120
121ó130
131ó140
141ó150
151ó160
161ó170
171ó180
181ó190
191ó200
201ó210
211ó220
221ó230
231ó255
Sin función
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Personalizado 1
Personalizado 2
Personalizado 3
Personalizado 4
Personalizado 5
Personalizado 6
Personalizado 7
Personalizado 8
Personalizado 9
Personalizado 10

COLORado™ 2-Quad Zoom IP GRR ES
19
Valores DMX (cont.)
TOUR
(cont.)
Canal
Función
Valor
Porcentaje/Configuración
9
Velocidad
Automática
000 ó255
0–100%
(solo cuando se usa Auto 1–10 en Canal 8)
10 Velocidad
Atenuador
000 ó009
010 ó029
030 ó069
070 ó129
130 ó189
190
ó
255
Preconfigura la velocidad del atenuador
desde la pantalla de menú
Atenuador lineal
Curva de atenuación no-lineal 1
(la más rápida)
Curva de atenuación no-lineal 2
Curva de atenuación no-lineal 3
Curva de atenuación no-lineal 4 (la más lenta)
11
Zoom
000 ó255
0–100%
12 Reinicio del Zoom
000 ó200
201 ó220
221 ó255
Sin función
Reinicio del Zoom
Sin función
ARC.1
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo
000 ó255
0–100%
2
Verde
000 ó255
0–100%
3
Azul
000 ó255
0–100%
AR1.D
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
ARC.2
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo
000 ó255
0–100%
2
Verde
000 ó255
0–100%
3
Azul
000 ó255
0–100%
4
Blanco
000 ó255
0–100%
AR2.D
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
5
Blanco
000 ó255
0–100%

COLORado™ 2-Quad Zoom IP GRR ES
20
Valores DMX (cont.)
AR2.S
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
5
Blanco
000 ó255
0–100%
6
Estroboscopio
000 ó255
0–20 Hz
HSV
Canal
Función
Valor
Porcentaje/Configuración
1
Tono
000 ó255
0–100%
2
Saturación
000 ó255
0–100%
3
Valor
000 ó255
0–100%
TR16
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2
Atenuador fino
000 ó255
0–100%
3 Rojo 000 ó255
0–100% (Duración del Paso si
Personalizado 1–10 está activo en Canal 13)
4 Rojo nítido 000 ó255
0–100% (Duración del Fade si
Personalizado 1–10 está activo en Canal 13)
5
Verde
000 ó255
0–100%
6
Verde nítido
000 ó255
0–100%
7
Azul
000 ó255
0–100%
8
Azul nítido
000 ó255
0–100%
9
Blanco
000 ó255
0–100%
10
Blanco nítido
000 ó255
0–100%
11 Macro de Color + Equilibrio de
Blancos
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
Sin función
R: 100% V: 0–100% A: 0
R: 100%–0 V: 100% A: 0
R: 0 V: 100% A: 0–100%
R: 0 V: 100%–0 A: 100%
R: 0–100% V: 0 A: 100%
R: 100% V: 0 A: 100%–0
R: 100% V: 0–100% A: 0–100%
R: 100%–0 V: 100%–0 A: 100%
RVAB: 100%
Blanco 1
Blanco 2
Blanco 3
Blanco 4
Blanco 5
Blanco 6
Blanco 7
Blanco 8
Blanco 9
Blanco 10
Blanco 11
12 Estroboscopio
000 ó009
010 ó255
Sin función
0–20 Hz
