Chauvet Professional Amhaze QRG User manual

Quick Reference Guide
English EN
Español ES
Français FR

Amhaze™ QRG EN
2
About this Guide
The Amhaze™ Quick Reference Guide (QRG) has basic product
information such as connection, mounting, menu options, and DMX values
.
Download the User Manual from www.chauvetlighting.com for
more
details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
•ALWAYS disconnect this product from power before cleaning.
•DO NOT touch the output nozzle on this product during or after
operation.
•DO NOT add anything to the fog liquid.
•DO NOT drink the fog liquid.
•DO NOT allow the fog liquid to touch your skin or eyes.
•DO NOT open this product. It contains no user-serviceable parts.
•Never hang this product,
although product may be mounted to the top
of truss with a ratchet strap.
•
Mount this product in a location with adequate ventilation, at least 50
cm from adjacent surfaces.
•
DO NOT leave any flammable material within 50 cm of this product
while operating or connected to power.
•DO NOT operate this product outdoors or in any location where dust,
excessive heat, or water may affect it.
•DO NOT operate this product if the housing, fluid tank, or cables
appear damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the handles to carry this product.
•In the event of a serious operating problem, stop using immediately.
•
The maximum ambient temperature is 104° F (40° C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., UK, or Ireland, contact your dealer to request support or
return a product. Visit www.chauvetlighting.com for contact information.
What Is
Included
•Amhaze™
•Power Input Cord
•
Fluid Tank
•Warranty Card
•Quick Reference Guide
AC Power
This product comes in two models, each with a fixed-input voltage power
supply, either 120 V, 60 Hz or 230 V, 50 Hz. Be sure you have the correct
model for the line voltage in your area.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green

EN Amhaze™ QRG
3
Restting The
Breaker
This product is equipped with a resettable circuit breaker. If the breaker
trips, all sections of this product will lose power.
Remove the power cord from mains power.1.
Allow unit to cool for 15 minutes.2.
After 15 minutes, you may attempt to reset the breaker by pressing the3.
button with your finger.
Plug the product’s power cord into the
power outlet and continue using
4.
as recommended.
DMX Linking
The Amhaze™ will work with a DMX controller using a regular DMX
serial connection. A DMX Primer is available from www.chauvetpro.com.
DMX Connection
The Amhaze™ uses a regular DMX data connection. See the User Manual
to connect and configure for DMX operation.
Control Panel
Description
Button
Function
<FUNCTION>
Enters the programming mode
<VOLUME>
Controls the haze pump to modify the output volume
<TIMER>
Starts the timer controlled operation
<STOP>
Stops the current operation, whether manual or timer
controlled
<ENTER>
Enables the currently displayed menu or sets the
currently selected value in to the current function
<UP>
Navigates upward through the menu list and increases
the numeric value when in a function
<DOWN>
Navigates downward through the menu list and
decreases the numeric value when in a function
Preparation
To prepare the Amhaze™ for operation:
Open both ends of the flight case.1.
Pull out the fluid tank and remove the cap.2.
Verify that the two plastic hoses attached to the cap are in place and3.
in good condition.
Pour CHAUVET® (PHF) haze fluid inside the tank, and re-cap.4.
Reinsert the tank.5.
Make sure that the plastic hose that goes from the cap to the hazer is6.
not bent.
To direct the haze up or down, pull the haze guide from the front7.
panel and install it in the desired position.
Plug in power and wait approx. 2 min. for warm-up to complete.8.
Only use CHAUVET® approved (PHF) haze fluid. Otherwise, you
might not have satisfactory results. In addition, unapproved fluid can
damage the Amhaze™, or cause harm to humans or animals.

Amhaze™ QRG EN
4
DMX Values
2-
Channel
Mode
Channel
Function
Value
Percent/Setting
1 Output Volume
000 005
006 255
No output
2~100%
2
Fan Volume
000 255
20~100%
Menu Options
Press <ENTER>
Press<FUNCTION>
WARM UP CYCLE
READY TO HAZE
FLUID SENSOR OFF (or) ON
Auto Display
CHAUVET AMHAZE
(Displayed for 2 seconds)
FLUID Sensor
Start Mode
FLUID DELIVERY
ON
ADD
FLUID
AIR PUMP FLUID
Sensor Start
Mode
ERROR : FLUID IN
AIR PUMP ERROR

EN Amhaze™ QRG
5

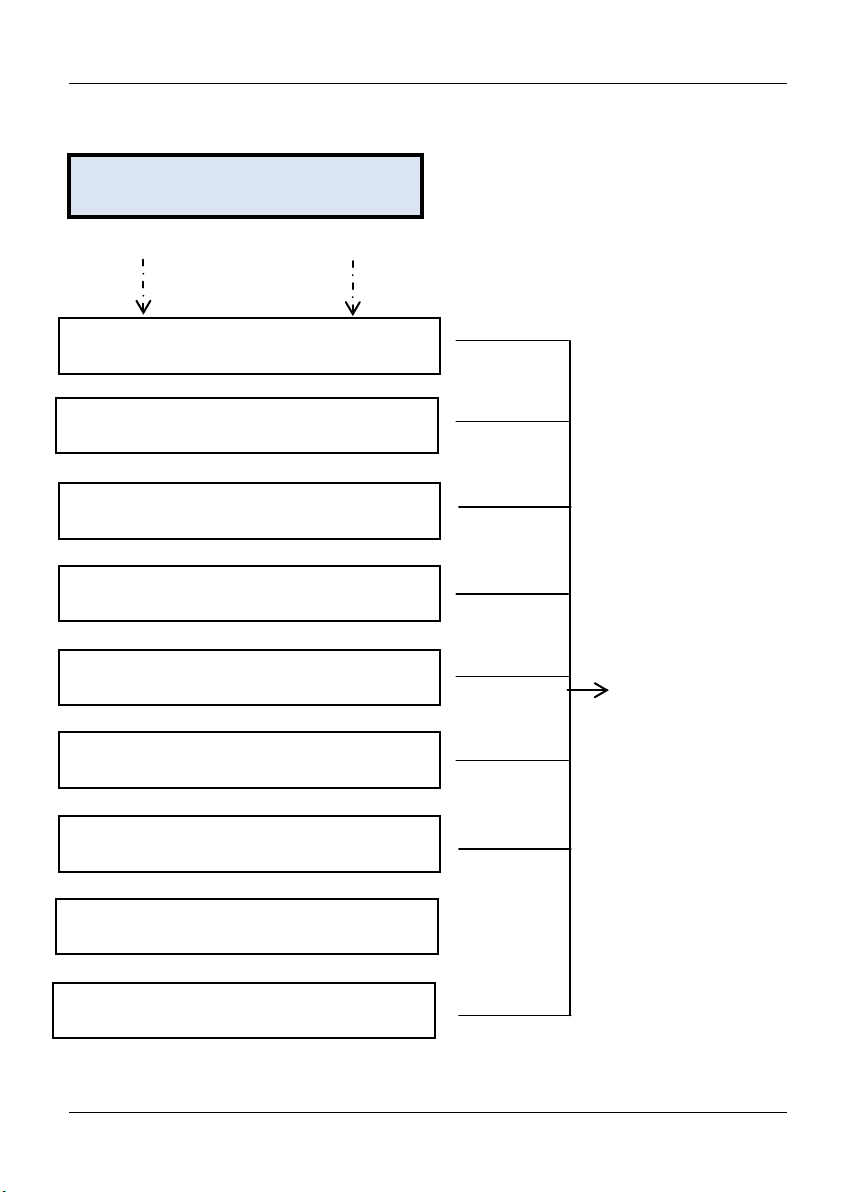

Menu Options (continued)
Press <ENTER>
Use <UP> or <DOWN> to change settings
Functions
Menu
(Press <Function>
to Navigate)
TIMER INTERVAL:
1~200 sec
TIMER DURATION:
1~200 sec
FLUID SENSOR:
ON/OFF
TIMER VOLUME:
1~100 %
VOLUME MODE OUT:
1~100 %
VOLUME MODE FAN:
20~100 %
DMX ADDRESS:
1~512
FIRMWARE VERSION
:
REV: X.XX
QUICK START:
ON/OFF

Amhaze™ GRR ES
6
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del Amhaze™ contiene información
básica sobre el producto, como conexión, montaje, opciones de menú y
valores DMX.
Descargue el manual de usuario de
www.chauvetlighting.com para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•Desconecte SIEMPRE este producto de la alimentación antes de
limpiarlo.
•
NO toque la boquilla de salida de este producto durante o después del
funcionamiento.
•NO añada nada al líquido de humo.
•NO beba el líquido de humo.
•NO permita que el líquido de humo entre en contacto con la piel o los
ojos.
•NO abra este producto. No contiene piezas reparables por el usuario.
•Nunca cuelgue este producto, aunque el producto puede montarse en
lo alto de un truss con un cinturón de amarre.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 50 cm de superficies adyacentes.
•NO deje ningún material inflamable a menos de 50 cm de este
producto mientras esté funcionando o conectado a la alimentación.
•NO ponga en funcionamiento este producto en el exterior o en
cualquier ubicación en la que el polvo, calor excesivo o agua puedan
afectarlo.
•
NO ponga en funcionamiento este producto si sospecha que la carcasa,
el depósito de líquido o los cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE las asas para mover este producto
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su
proveedor para solicitar asistencia o devolver el producto.
Visite
www.chauvetlighting.com para información de contacto.
Qué va Incluido
•Amhaze™
•Cable de Alimentación
•Tanque de Líquido
•Tarjeta de Garantía
•Guía de Referencia Rápida

ES Amhaze™ GRR
7
Corriente
Alterna
Este producto viene en dos modelos, cada uno con una fuente de
alimentación de tensión fija
: 120 V, 60 Hz o 230 V, 50 Hz. Asegúrese de
que tiene el modelo correcto para la línea de tensión de su zona.
Enchufe CA
Conexión
Cable (EE.UU)
Cable (Europa)
Color del tornillo
CA Cargado
Negro
Marrón
Amarillo/Bronce
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde
Rearmar el
Disyuntor
Este producto está equipado con un disyuntor rearmable. Si el disyuntor
salta, todos los circuitos de este producto se quedarán sin alimentación.
Retire el cable de alimentación de la red.1.
Permita que la unidad se enfríe durante 15 minutos.2.
Después de 15 minutos, puede intentar rearmar el disyuntor pulsando el3.
botón con el dedo.
Enchufe el cable de alimentación del producto en la toma de corriente y4.
continúe utilizando según se recomienda.
Enlace DMX
El Amhaze™ funcionará con un controlador DMX usando una conexión
serie DMX normal. Hay un Manual DMX disponible en
www.chauvetpro.com.
Conexión DMX
El Amhaze™ utiliza una conexión de datos DMX normal. Vea el Manual
de usuario para conectar y configurar para funcionamiento DMX.
Descripción del
Panel de Control
Botón
Función
<FUNCTION>
Entra en el modo de programación
<VOLUME>
Controla la bomba de humo para modificar el volumen de
salida
<TIMER>
Inicia el funcionamiento controlado por temporizador
<STOP>
Detiene el funcionamiento actual, ya sea manual o
controlado por temporizador
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función actual
<UP>
Navega hacia arriba por la lista de menú y aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el
valor numérico cuando está en una función

Amhaze™ GRR ES
8
Preparación
Para preparar el Amhaze™ para el funcionamiento:
Abra los dos extremos del flight case.1.
Extraiga el tanque de líquido y quite la tapa.2.
Verifique que los dos manguitos de plástico unidos a la tapa están en3.
su sitio y en buen estado.
Vierta líquido de humo CHAUVET® (PHF) dentro del tanque y4.
vuelva a taparlo.
Vuelva a insertar el tanque.5.
Asegúrese de que el manguito de plástico que va de la tapa al6.
generador de humo no esté doblado.
Para dirigir el humo hacia arriba o hacia abajo, tire de la guía de7.
humo del panel frontal e instálela en la posición deseada.
Enchufe la alimentación y espere aprox. 2 min. de tiempo de8.
calentamiento.
Utilice solo líquido de humo aprobado por CHAUVET® (PHF). De
lo contrario, podría no obtener resultados satisfactorios. Además, el
líquido no aprobado puede dañar el Amhaze™, o causar daños a
personas o animales.

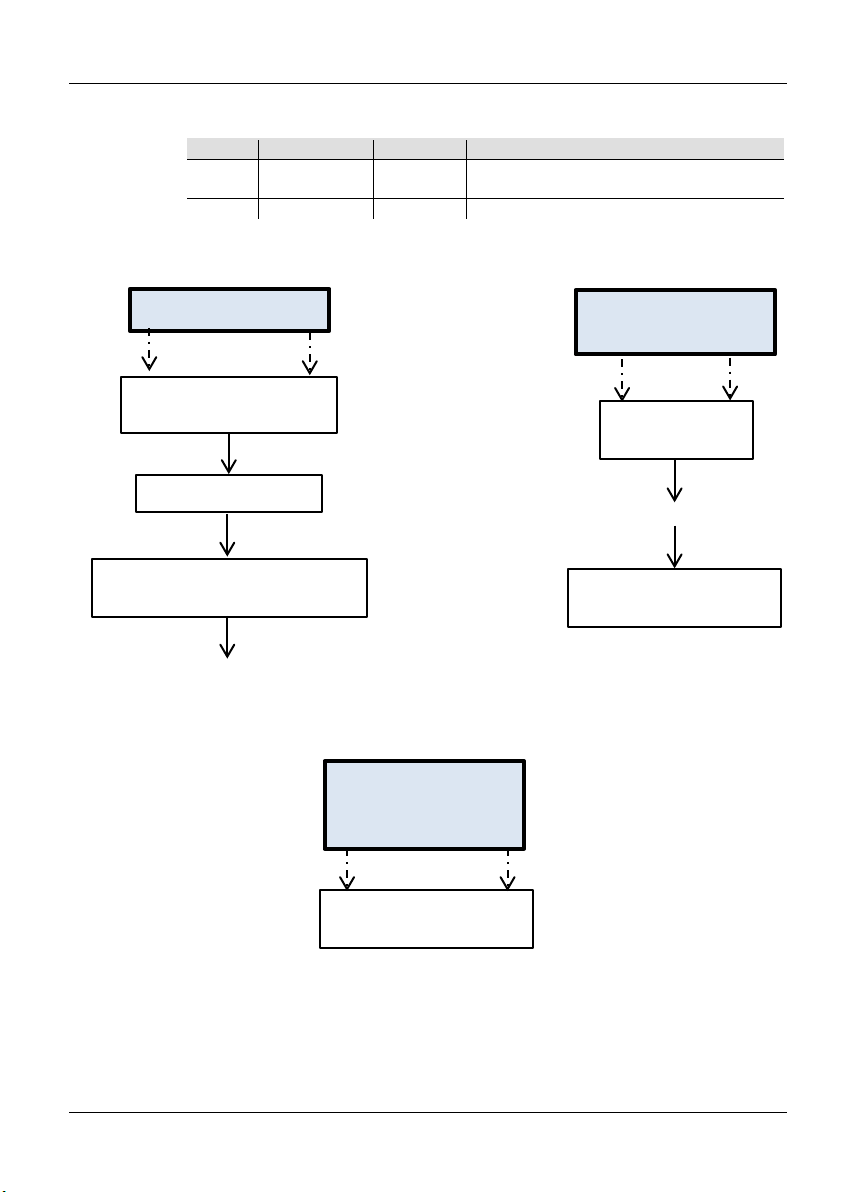

Valores DMX
Modo de
2 Canales
Canal
Función
Valor
Porcentaje/Configuración
1
Volumen de
Salida
000 005
006 255
Sin salida
2~100%
2
Volumen
Ventilador
000 255 20~100%

ES Amhaze™ GRR
9
Opciones de Menú
Pulse <ENTER>
Pulse <FUNCTION>
WARM UP CYCLE
(ciclo de calentamiento)
READY TO HAZE
(preparado para humo)
FLUID SENSOR OFF (or) ON
(sensor de líquido OFF (u) ON)
Display Automático
CHAUVET AMHAZE
(en pantalla durante 2 seg.)
Modo de Inicio Sensor LIQUIDO
EN BOMBA DE AIRE
ERROR : FLUID IN AIR PUMP ERROR
(error: líquido en bomba de aire)
Modo de Inicio
Sensor de
LIQUIDO
FLUID DELIVERY ON
(alimentación de líquido ON)
ADD FLUID
(añadir líquido)

Amhaze™ GRR ES
10

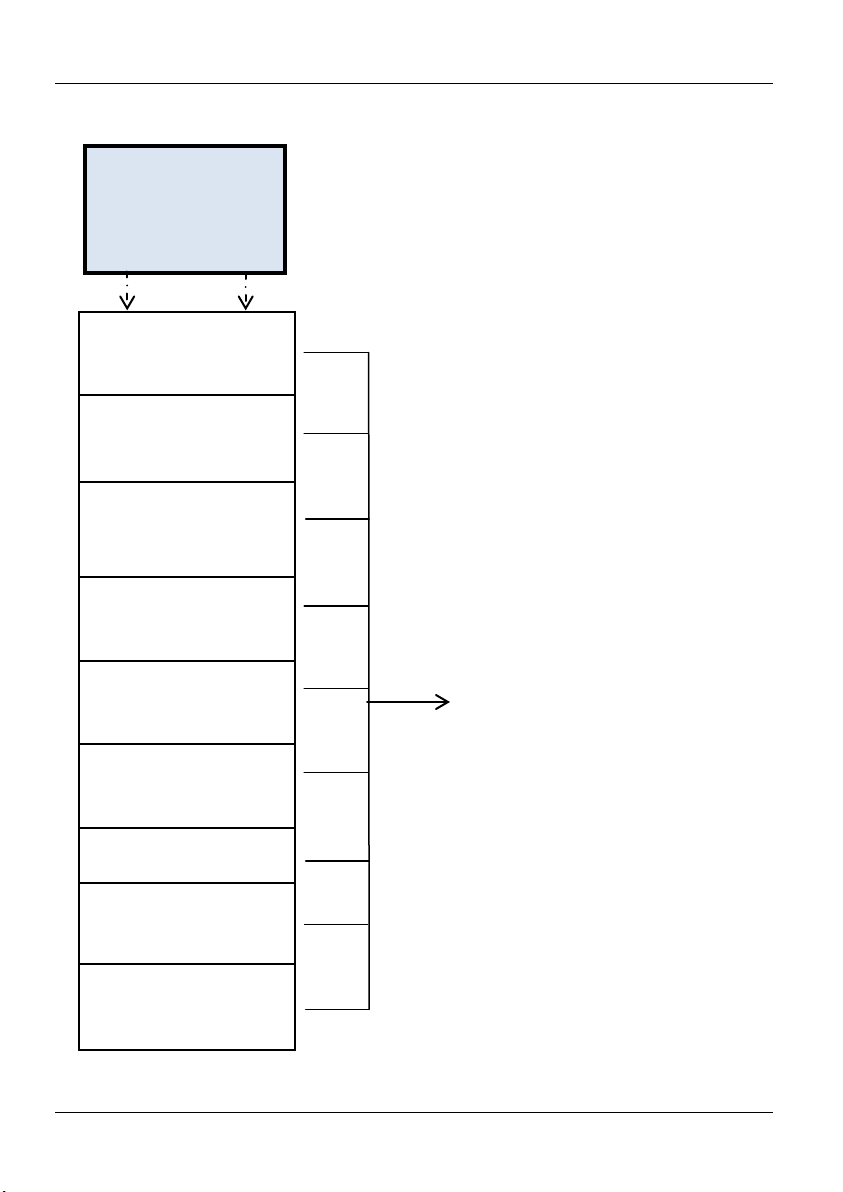

Opciones de Menú (continuación)
Pulse <ENTER>
Utilice <UP> o
<DOWN> para
cambiar la
configuración
Menú de Funciones
(pulse <Function> para desplazarse)
TIMER INTERVAL
(intervalo temporizador):
1~200 seg.
TIMER DURATION
(duración temporizador)
:
1~200 seg.
FLUID SENSOR
(sensor de líquido)
:
ON/OFF
TIMER VOLUME
(volumen temporizador)
:
1~100 %
VOLUME MODE OUT
(salida modo volumen)
:
1~100%
VOLUME MODE FAN
(ventilador modo volumen)
:
20~100%
DMX ADDRESS
(dirección DMX)
:
1~512
FIRMWARE VERSION (versión de firmware)
:
REV: X.XX
QUICK START
(inicio rápido)
:
ON/OFF

FR Amhaze™ MdR
11
À Propos de ce
M
anuel
Le manuel de référence (MdR) de l'Amhaze™ reprend des informations de
base sur ce produit notamment en matière de connexions, montage, options
de me
nu et valeurs DMX. Téléchargez le manuel d'utilisation sur
www.chauvetlighting.com pour de plus amples informations.
Clause de non
Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes
à changement sans préavis.
Consignes de
Sécurité
•Débranchez TOUJOURS cet appareil avant de le nettoyer.
•
NE touchez PAS l'embout de sortie de cet appareil lorsqu'il fonctionne
ou une fois arrêté.
•N'ajoutez RIEN au liquide de brouillard.
•NE buvez PAS le liquide de brouillard.
•Veillez à ce que le liquide de brouillard n'entre PAS en contact avec
votre peau ou vos yeux.
•N’ouvrez PAS cet appareil. Il ne contient aucun composant
susceptible d’être réparé par l’utilisateur.
•Ne suspendez jamais cette unité. Vous pouvez toutefois la monter sur
la partie supérieure d'une structure à l'aide d'un tendeur à cliquet.
•Montez toujours ce produit dans en endroit bien ventilé, à au moins
50 cm des surfaces adjacentes.
•Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du
produit lorsque celui-ci fonctionne.
•N’utilisez PAS ce produit en extérieur ou tout autre endroit où de la
poussière, une chaleur excessive ou de l'eau pourraient en affecter le
fonctionnement.
•N’utilisez PAS cet appareil si le boîtier, le réservoir à liquide ou les
câbles vous semblent endommagés.
•Ne connectez ce produit NI à un gradateur NI à un rhéostat.
•Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à
la terre.
•N'utilisez QUE les poignées pour transporter cet appareil.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•La température ambiante maximale supportée par cet appareil est de
104° F (40° C). Ne le faites pas fonctionner à des températures plus
élevées.
Contact
En dehors des États-Unis, du Royaume-Uni et de l’Irlande, contactez votre
fournisseur si vous avez besoin d'assistance ou de retourner votre produit.
Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.
Ce qui est
Inclus
•Un Amhaze™
•Un Cordon d’alimentation
•
Un Réservoir à Liquide
•Une Fiche de Garantie
•Un Manuel de Référence

Amhaze™ MdR FR
12
Alimentation CA
Ce produit existe en deux modèles, chacun prenant en charge une tension
d'entrée fixe de 120 V, 60 Hz ou 230 V, 50 Hz. Assurez-
vous d'être en
possession du modèle adéquat correspondant à la tension de ligne de votre
région.
Prise CA
Connexion
Câble (États-
Unis)
Câble (Europe) Couleur de la vis
Conducteur CA
Noir
Marron
Jaune/Cuivré
Neutre CA
Blanc
Bleu
Argenté
Terre CA
Vert/Jaune
Vert/Jaune
Vert
Réenclenche-
ment du
Disjoncteur
Cet appareil est doté d'un disjoncteur de circuit pouvant être réenclenché.
S'il venait à sauter, l'ensemble de cet appareil ne serait plus alimenté.
Retirer le cordon de l'alimentation principale.1.
Laissez l'unité refroidir pendant 15 minutes.2.
Une fois celles-ci écoulées, vous pouvez essayer de réenclencher le3.
disjoncteur en pressant le bouton.
Rebranchez le cordon d'alimentation et continuez à utiliser l'appareil
en
4.
suivant les recommandations spécifiées.
Raccordement
DMX
L'Amhaze™ fonctionnera avec un jeu d'orgues DMX au moyen de
connexions DMX en série.
Une introduction au DMX est à votre
disposition sur www.chauvetpro.com.
Connexion DMX
L'Amhaze™ utilise une connexion de données DMX standard. Consultez
le manuel d’utilisation pour connecter et configurer le système DMX.
Description du
T
ableau de
Commandes
Bouton
Fonction
<FUNCTION>
Permet l'entrée dans le mode de programmation
<VOLUME>
Contrôle la pompe à brume pour modifier le volume de
sortie
<TIMER>
Lance le fonctionnement avec minuterie
<STOP>
Stoppe le fonctionnement en cours, manuellement ou par le
biais de la minuterie
<ENTER>
Permet l’affichage du menu en cours ou permet de
configurer la valeur en cours sélectionnée dans la fonction
en cours
<UP>
Permet de parcourir la liste de menu vers le haut, dans une
fonction permet d'augmenter les valeurs numériques
<DOWN>
Permet de parcourir la liste de menu vers le bas, dans une
fonction permet de diminuer les valeurs numériques

FR Amhaze™ MdR
13
Préparation
Préparer l'Amhaze™ pour un bon fonctionnement :
Ouvrez les deux extrémités de la mallette de transport.1.
Retirez le réservoir de fluide et retirez le bouchon.2.
Vérifiez que les deux tubes en plastique attachés au bouchon sont en3.
place et en bon état.
Versez le liquide à brume (PHF) de CHAUVET® dans le réservoir et4.
revissez le bouchon.
Replacez le réservoir.5.
Assurez-vous que le tube en plastique du bouchon au diffuseur de6.
brume n'est pas courbé.
Pour diriger la brume vers le haut ou vers le bas, tirez sur le guide de7.
brume sur le panneau avant et positionnez-le comme vous le désirez.
Branchez l'appareil et attendez environ deux minutes que celui-ci8.
préchauffe.
N'utilisez que le liquide de brume (PHF) recommandé par
CHAUVET®. Sinon, vous pourriez ne pas être satisfait des résultats.
De plus, un liquide non conforme pourrait endommager votre
Amhaze™ ou affecter les personnes ou animaux à proximité.
Valeurs DMX
Mo
de 2
Canaux
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Volume de
sortie
000 005
006 255
Aucune
2 à 100 %
2
Intensité du
ventilateur
000 255 20 à 100 %

Amhaze™ MdR FR
14
Options du Menu
Appuyez sur<ENTER>
Appuyez sur<FUNCTION>
Mode de
Démarrage du
Capteur de
LIQUIDE
FLUID DELIVERY
ON
DÉBIT DU LIQUIDE
ON
ADD
FLUID
AJOUTER
LIQUIDE
Mode de
démarrage du
capteur de la
POMPE À AIR DU
LIQUIDE
ERROR : FLUID IN
AIR PUMP ERROR
ERREUR : LIQUIDE DANS
LA POMPE À AIR
WARM UP CYCLE
CYCLE DE CHAUFFE
READY TO HAZE
FLUID SENSOR OFF (or) ON
PRÊT À DIFFUSER
CAPTEUR DE LIQUIDE ACTIVÉ ou
DÉSACTIVÉ
Affichage
Automatique
CHAUVET AMHAZE
(affiché pendant 2
secondes)

FR Amhaze™ MdR
15
Options du Menu (suite)
Appuyez sur<ENTER>.
Utilisez <UP> ou <DOWN>pour changer les
paramètres
Fonctions
Menu
(Appuyez sur
<Fonction> pour
parcourir)
TIMER INTERVAL:
1~200 sec
INTERVALLE DE LA
MINUTERIE: 1 à 200 s
TIMER DURATION:
1~200 sec
DURÉE DE LA MINUTERIE:
1 à 200 s
FLUID SENSOR:
ON/OFF
CAPTEUR DE FLUIDE:
MARCHE/ARRÊT
TIMER VOLUME:
1~100%
VOLUME DE LA
MINUTERIE:
VOLUME MODE OUT:
1~100%
SORTIE DU MODE DE
VOLUME: 1 à 100%
VOLUME MODE FAN:
20~100%
VENTILATEUR DU MODE
DE VOLUME: 20 à 100%
DMX ADDRESS: 1~512
ADRESSAGE DMX:1 à 512
FIRMWARE VERSION:
REV: X.XX
VERSION DU
MICROLOGICIEL REV: X.XX
QUICK START: ON/OFF
DÉMARRAGE RAPIDE:
MARCHE/ARRÊT

Amhaze™ QRG Multi-Language
AmHaze™ QRG, Rev. 2 ML│© Copyright 2012 CHAUVET® │All rights reserved. Printed in P. R. C.
Contact Us
World Headquarters
CHAUVET®
General Information
Address: 5200 NW 108th Avenue
Sunrise, FL 33351
Voice: [phone]
Fax: [phone]
Toll free: [phone]
United Kingdom and Ireland
CHAUVET® Europe Ltd.
General Information
Address: Unit 1C
Brookhill Road Industrial Estate
Pinxton, Nottingham, UK
NG16 6NT
Voice: [phone]
Fax: [phone]
Technical Support
Voice: [phone] (Press 4)
Fax: [phone]
Email: [e-mail]
Technical Support
Email: [e-mail]
World Wide Web
www.chauvetlighting.com
World Wide Web
www.chauvetlighting.co.uk
