QUICK REFERENCE GUIDE
About This Guide
The Vesuvio II Quick Reference Guide (QRG) has basic product information such as connection, mounting, menu
options, and DMX values. Download the User Manual from www.chauvetprofessional.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to change without notice.
LIMITED WARRANTY
FOR WARRANTY REGISTRATION AND COMPLETE TERMS AND CONDITIONS PLEASE VISIT OUR WEBSITE.
For Customers in the United States and Mexico: www.chauvetlighting.com/warranty-registration.
For Customers in the United Kingdom, Republic of Ireland, Belgium, the Netherlands, Luxembourg, France, and
Germany: www.chauvetlighting.eu/warranty-registration.
Chauvet warrants that this product shall be free from defects in material and workmanship under normal use, for the
period specified in, and subject to the exclusions and limitations set forth in the full limited warranty on our website. This
warranty extends only to the original purchaser of the product and is not transferable. To exercise rights under this
warranty, you must provide proof of purchase in the form of an original sales receipt from an authorized dealer that shows
the product name and date of purchase. THERE ARE NO OTHER EXPRESS OR IMPLIED WARRANTIES. This
warranty gives you specific legal rights. You may also have other rights that vary from state to state and country to
country. This warranty is valid only in the United States, United Kingdom, Republic of Ireland, Belgium, the Netherlands,
Luxembourg, France, Germany and Mexico. For warranty terms in other countries, please consult your local distributor.
Safety Notes
Depending on the amount of fog generated, all fog machines may set off smoke detectors.
• Drain the tank before transporting the product.
• This product is not intended for permanent installation.
• This product is for indoor use only! (IP20) To prevent risk of fire or shock, do not expose this product to rain or
moisture.
• Do not operate this product if the housing, fluid tank, or cables appear damaged.
• In the event of a serious operating problem, stop using immediately.
• DO NOT open this product. It contains no user-serviceable parts.
• Do not use for space heating purposes.
• Never disconnect this product from power by pulling on the cord.
• Mount this product in a location with adequate ventilation, at least 20 in (50 cm) from adjacent surfaces.
• USE a safety cable when mounting this product overhead.
• Do not touch the output nozzle on this product. It is very hot during operation and it may remain hot for several
hours after turning the product off.
• Do not leave any flammable material within 50 cm of this product while operating or connected to power.
• Only use Chauvet (QDF) fog fluid.
• Do not add anything to the fog liquid.
• Do not drink the fog liquid.
• Do not allow the fog liquid to touch your skin or eyes.
• Do not connect this product to a dimmer or rheostat.
• Only connect this product to a grounded and protected circuit.
• Only use the handles to carry this product.
• The maximum ambient temperature is 113 °F (45 °C). Do not operate this product at higher temperatures.
• To eliminate unnecessary wear and improve its lifespan, during periods of non-use completely disconnect the
product from power via breaker or by unplugging it.
• CAUTION: When transferring product from extreme temperature environments, (e.g. cold truck to warm humid
ballroom) condensation may form on the internal electronics of the product. To avoid causing a failure, allow
product to fully acclimate to the surrounding environment before connecting it to power.
Contact
Outside the U.S., United Kingdom, Ireland, France, Germany, Mexico, or Benelux contact your distributor to request
support or return a product. Visit www.chauvetprofessional.com for contact information.
What is Included
• Vesuvio II
• Omega Brackets (x2)
• Seetronic Powerkon IP65 power cord
• Quick Reference Guide

2
EN
QUICK REFERENCE GUIDE
Vesuvio II QRG Rev. 3
AC Power
This product has a fixed voltage power supply and it can work with an input voltage of either 120 VAC, 60 Hz or 230 VAC
50 Hz, depending on the specific model.
AC Plug
Resetting the Breaker
This product is equipped with a resettable circuit breaker. If the breaker trips, all sections of this product will lose power.
1. Remove the power cord from main power.
2. Allow unit to cool for 15 minutes.
3. After 15 minutes, you may attempt to reset the breaker by pressing the button with your finger.
4. Plug the product’s power cord into the power outlet and continue using as recommended.
DMX Linking
The Vesuvio II will work with a DMX controller using a 3- or 5-pin DMX data connection for its 15-channel DMX
personality. A DMX Primer is available from www.chauvetprofessional.com.
DMX Connection
The Vesuvio II uses a 3- or 5-pin DMX data connection for its 15-channel DMX personality. See the User Manual for
information about connecting and configuring the product for DMX operation.
Preparing for Operation
To prepare the Vesuvio II for operation:
1. Pull out the fluid tank and remove the cap.
2. Verify that the two plastic hoses attached to the inside of the cap are in place and in good condition.
3. Pour Chauvet (QDF) fog fluid inside the tank, and re-cap.
4. Make sure that the plastic hose that goes from the cap to the fogger is not bent.
5. Reinsert the tank.
6. Plug in power and wait approximately 7 minutes for warm-up to complete.
Connection Wire (U.S.) Wire (Europe) Screw Color
AC Live Black Brown Yellow/Brass
AC Neutral White Blue Silver
AC Ground Green/Yellow Green/Yellow Green
To eliminate unnecessary wear and improve its lifespan, during periods of non-use completely
disconnect the product from power via breaker or by unplugging it.
When storing the product, ALWAYS be sure to store the fluid tank with the cap up as seen on the
Product Mounting Diagram before installing the front cover to avoid tube damage that may cause
leakage.
Only use Chauvet approved (QDF) fog fluid. Otherwise, you might not have satisfactory results.
In addition, unapproved fluid can damage the Vesuvio II or cause harm to humans or animals.
!
!

EN
3
Vesuvio II QRG Rev. 3
QUICK REFERENCE GUIDE
Mounting
Before mounting this product, read the Safety Notes. Use at least one mounting point per product. Make sure the
mounting clamps are capable of supporting the weight of the product. For our CHAUVET Professional line of mounting
clamps, go to http://trusst.com/products.

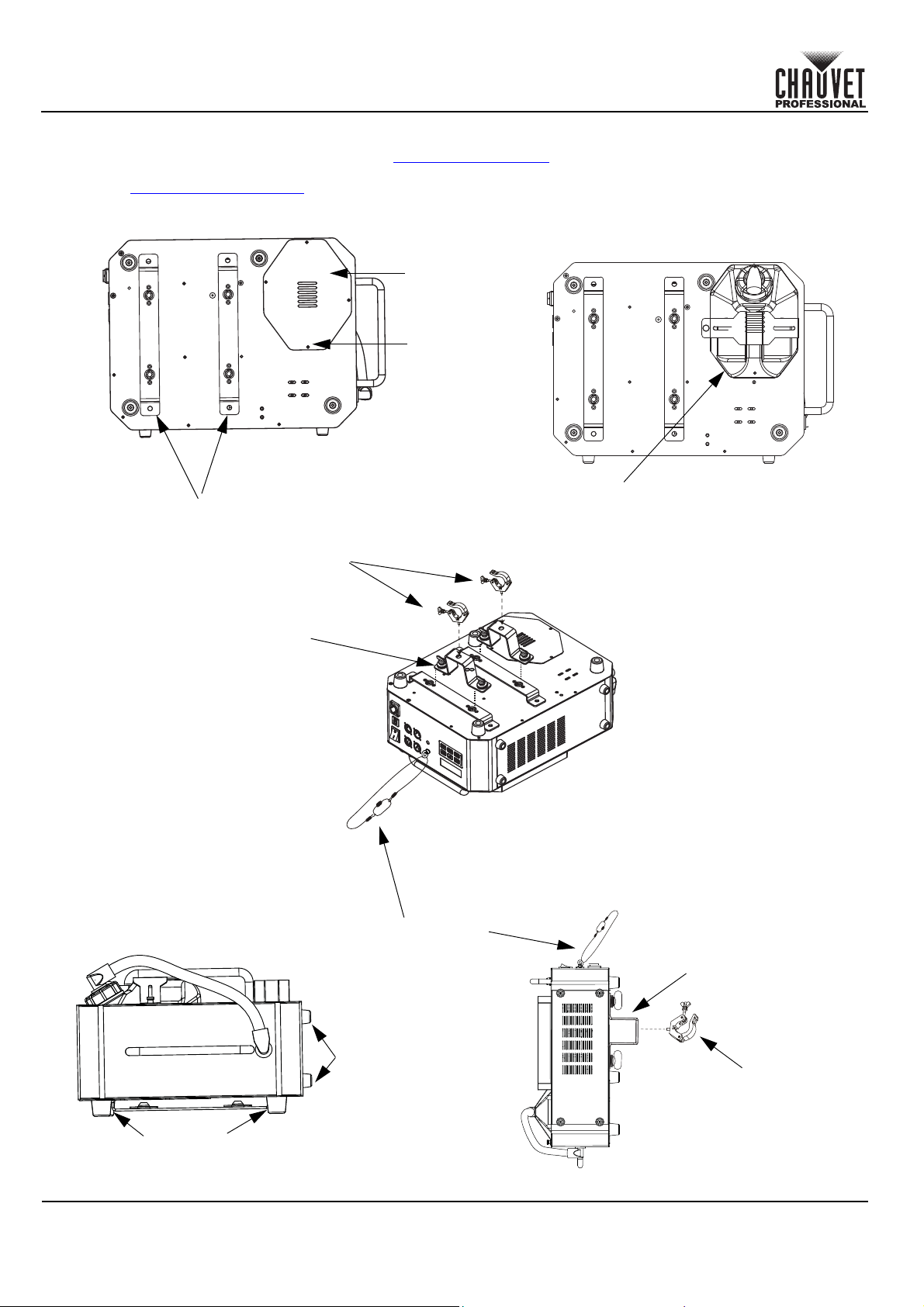

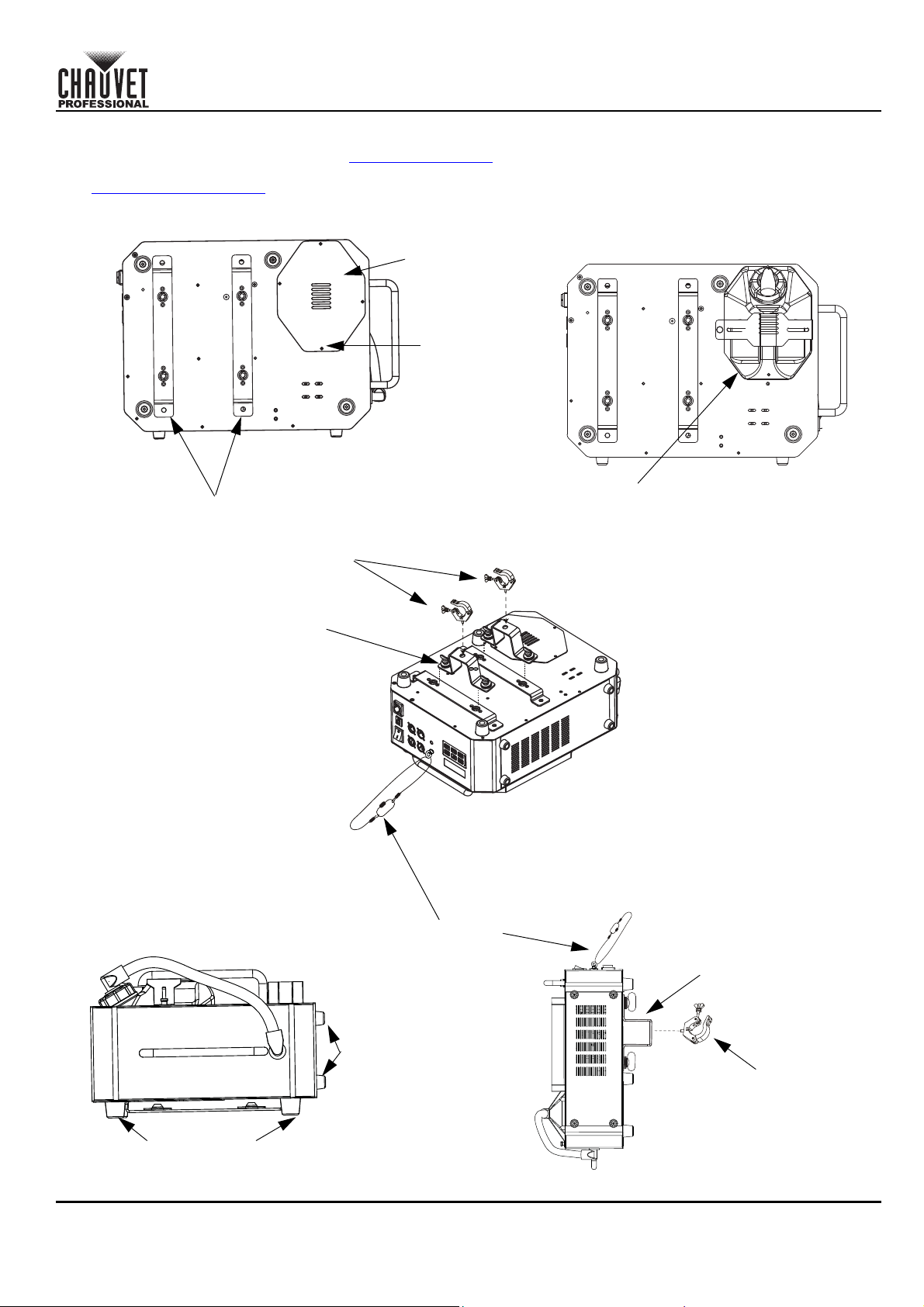

Mounting Diagram
Fluid Tank
Plate
Omega Bracket Placement Options
Rubber Feet (x4) for
floor mounting
Screws (x4)
Fluid Tank Reversed
Mounting Clamp (x2)
Horizontal Fog Output
Omega Bracket (x2)
Downwards Fog Output
Downwards Fog Output
Mounting Clamp (x2)
Surface Mounting Safety Cables
Omega Bracket
(x2)
Rubber Feet (x4) for
floor mounting
(horizontal fog
output)

EN
4
Vesuvio II QRG Rev. 3
QUICK REFERENCE GUIDE
Control Panel Description
Menu Map
Button/Knob Function
<FUNCTION> Enters the programming mode
<UP> Navigates upwards through the menu list and increases the numeric value when in a function
<DOWN> Navigates downwards through the menu list and decreases the numeric value when in a function
<TIMER> Starts the timer controlled operation
<VOLUME> Controls the output as a switch. Press once for full output and press again to turn off.
<MANUAL> Manual fog output
Main Level Programming Levels Description
Interval Set 10-200 Seconds Sets the interval between fog output
Duration Set 1-10 Seconds Sets the duration of the fog output
Color
OFF No color output
1Red
2Green
3Blue
4Amber
5Ultraviolet
6Hot pink
7Magenta
8Yellow
9Cyan
10 White
11 Zone 1 red, zone 2 green
12 Zone 1 red, zone 2 blue
13 Zone 1 green, zone 2 red
14 Zone 1 green, zone 2 blue
15 Zone 1 blue, zone 2 red
16 Zone 1 blue, zone 2 green
17 Zone 1 magenta, zone 2 amber
18 Zone 1 magenta, zone 2 blue
19 Zone 1 amber, zone 2 magenta
20 Zone 1 blue, zone 2 hot pink
21 Random color output
DMX 001-512 Selects the DMX starting address

5
EN
QUICK REFERENCE GUIDE
Vesuvio II QRG Rev. 3
Color Zones
DMX Values
15 CH
Channel Function Value Percent/Setting
1 Fog 000 009 No function
010 255 Fog on
2Red zone 1 000 014 No function
015 255 0-100%
3 Green zone 1 000 014 No function
015 255 0-100%
4 Blue zone 1 000 014 No function
015 255 0-100%
5Amber zone 1 000 014 No function
015 255 0-100%
6 UV zone 1 000 014 No function
015 255 0-100%
7Red zone 2 000 014 No function
015 255 0-100%
8 Green zone 2 000 014 No function
015 255 0-100%
9 Blue zone 2 000 014 No function
015 255 0-100%
10 Amber zone 2 000 014 No function
015 255 0-100%
11 UV zone 2 000 014 No function
015 255 0-100%
12 Color Mixing 000 009 No function
010 255 Color Mixing
13 Auto Speed 000 009 No function
010 255 Speed, slow to fast
14 Strobe 000 009 No function
010 255 Speed, slow to fast
15 Dimmer 000 014 No function
015 255 0-100%
Color Zone 1
Color Zone 2
