Chauvet Professional COLORdash Batten-Quad 12 User manual

Quick Reference Guide
English EN
Español ES
Français FR
Nederlands NL

COLORdash Batten-Quad 12 QRG EN
2
About this
Guide
The COLORdash Batten-Quad 12 Quick Reference Guide (QRG) has basic
product information such as connection, mounting, menu options, and DMX
values. Download the User Manual from www.chauvetprofessional.com
for
more details.
Disclaimer
The information and specifications contained in this QRG are subject to change
without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•To eliminate unnecessary wear and improve its lifespan, during
periods of non-use completely disconnect the product from power via
breaker or by unplugging it.
•CAUTION: When transferring product from extreme temperature
environments, (e.g. cold truck to warm humid ballroom) condensation
may form on the internal electronics of the product. To avoid causing a
failure, allow product to fully acclimate to the surrounding
environment before connecting it to power.
•CAUTION: This product’s housing may be hot when lights are
operating.
•Mount this product in a location with adequate ventilation, at least
20 in (50 cm) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product
while operating or connected to power.
•USE a safety cable when mounting this product overhead.
•DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it. (IP20)
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket to carry this product.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 104 °F (40 °C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact your
distributor to request support or return a product. Visit
www.chauvetlprofessional.com for contact information.
What Is
Included
•COLORdash Batten-Quad 12
•Power Input Cord
•2 Trunnion
•Warranty Card
•Quick Reference Guide
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100–240 VAC, 50/60 Hz.
To eliminate unnecessary wear and improve its lifespan, during periods of
non-
use completely disconnect the product from power via breaker or by
unplugging it.
Power Linking
You can link up to 9 COLORdash Batten-Quad 12 products at 120 VAC or 17
at 230 VAC. Never exceed this number. Power linking cords can be purchased
separately.

COLORdash Batten-Quad 12 QRG EN
3
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green
Replacing the
Fuse
1. Disconnect this product from power.
2. Using a flat-head screwdriver, unscrew the fuse holder cap from the
housing.
3. Remove blown fuse and replace with a good fuse of the same type and
rating.
4. Screw the fuse holder cap back in place and reconnect power.
DMX Linking
The COLORdash Batten-Quad 12 will work with a DMX controller using a
regular DMX serial connection. A DMX Primer is available from
www.chauvetprofessional.com.
DMX Connection
The COLORdash Batten-Quad 12 uses a regular DMX data connection for its
DMX personalities: 4 Ch, 6 Ch, 10 Ch, 48 Ch, and 52 Ch
. See the User
Manual to connect and configure for DMX operation.
Master/Slave
Connection
The COLORdash Batten-Quad 12 uses the DMX data connection for its
Master/Slave mode. See the User Manual to connect and configure for
Master/Slave operation.

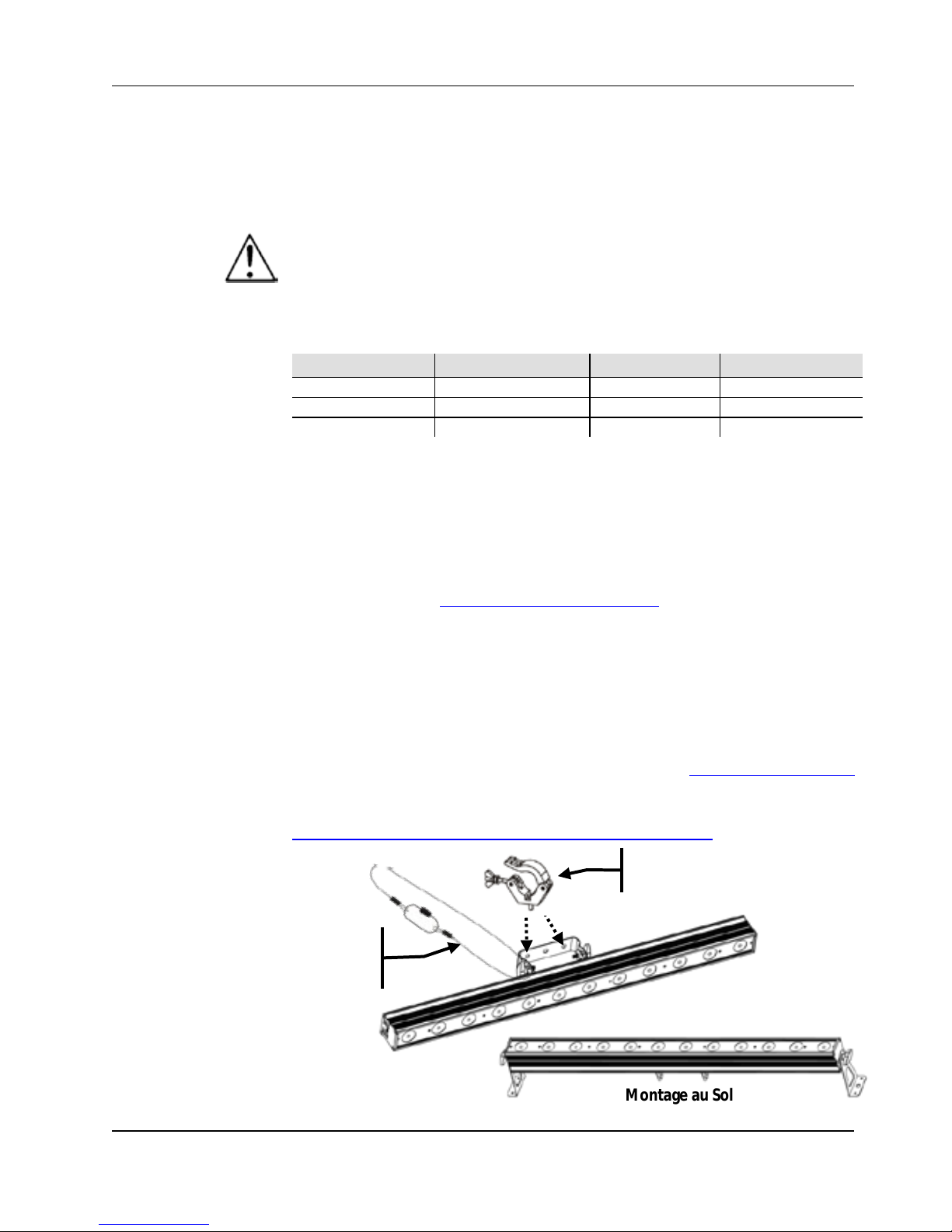

Mounting
Before mounting this product, read the Safety Notes. Make sure the mounting
clamp is capable of supporting the weight of the product. For our Chauvet line
of mounting clamps, go to trusst.com/productcategory/base-plates-accessories-
clamps/.
Product
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases
the numeric value when in a function
Overhead Mounting
Floor Mounting
Mounting
Clamp
Safety
Cable

COLORdash Batten-Quad 12 QRG EN
4
Menu Options
Main Level
Programming Levels
Description
Auto Auto 1–12 Speed 0–100 12 automatic programs
Fade
Fade effect in which each color merges
to the next
Static
Fix C
R
Red
G
Green
B
Blue
A
Amber
GB
Green/Blue
RB
Red/Blue
RG
Red/Green
RGB
Red/Green/Blue
RA
Red/Amber
GA
Green/Amber
BA
Blue/Amber
RGA
Red/Green/Amber
RBA
Red/Blue/Amber
GBA
Green/Blue/Amber
RGBA
Red/Green/Blue/Amber
Manu C
R
Value 0–255 Combines
red, green, blue, and amber to
make a custom color
G
B
A
Dim Mode
Off
No dimmer
DIM 1–3
Dimmer curve
BackLite
10S
Turns off display backlight after 10 sec of
inactivity
20S
Turns off display backlight after 20 sec of
inactivity
30S
Turns off display backlight after 30 sec of
inactivity
On
Display backlight always on
Info
Auto
Test
Turns on all LEDs in sequence for testing
FixHours
Shows total operating hours
Version
Shows installed software version
Address 001–509
Selects DMX address (highest channel
restricted to personality chosen)
Channel
4 Ch
4-channel: R/G/B/A control
6 Ch
6-channel: R/G/B/A, dimmer, strobe
10 Ch
10-channel: R/G/B/A, dimmer, strobe,
color macro, auto programs, dimmer
speed, auto speed
48 Ch
48-channel: R/G/B/A pixel control
52 Ch
52-channel: R/G/B/A pixel control,
dimmer, strobe, auto programs, auto
speed
M&S Mode
Master
DMX mode
Slave
Slave mode
White Balance
R
Value 125–255
Sets red LED maximum value
G
Sets green LED maximum value
B
Sets blue LED maximum value

COLORdash Batten-Quad 12 QRG EN
5

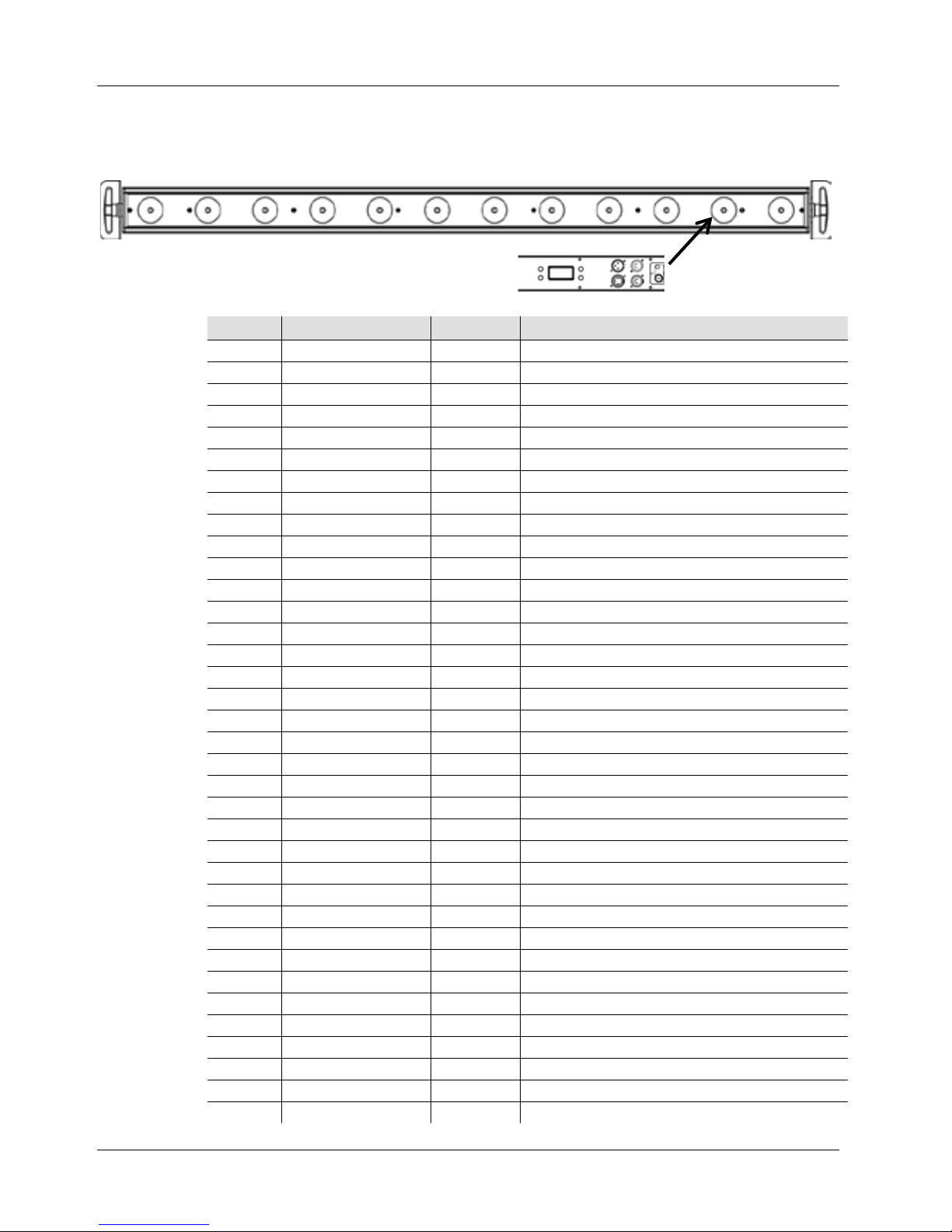

Sections for DMX Control
DMX Values
52 Ch
Channel
Function
Value
Percent/Setting
1
Red 1
000 ó255
0–100%
2
Green 1
000 ó255
0–100%
3
Blue 1
000 ó255
0–100%
4
Amber 1
000 ó255
0–100%
5
Red 2
000 ó255
0–100%
6
Green 2
000 ó255
0–100%
7
Blue 2
000 ó255
0–100%
8
Amber 2
000 ó255
0–100%
9
Red 3
000 ó255
0–100%
10
Green 3
000 ó255
0–100%
11
Blue 3
000 ó255
0–100%
12
Amber 3
000 ó255
0–100%
13
Red 4
000 ó255
0–100%
14
Green 4
000 ó255
0–100%
15
Blue 4
000 ó255
0–100%
16
Amber 4
000 ó255
0–100%
17
Red 5
000 ó255
0–100%
18
Green 5
000 ó255
0–100%
19
Blue 5
000 ó255
0–100%
20
Amber 5
000 ó255
0–100%
21
Red 6
000 ó255
0–100%
22
Green 6
000 ó255
0–100%
23
Blue 6
000 ó255
0–100%
24
Amber 6
000 ó255
0–100%
25
Red 7
000 ó255
0–100%
26
Green 7
000 ó255
0–100%
27
Blue 7
000 ó255
0–100%
28
Amber 7
000 ó255
0–100%
29
Red 8
000 ó255
0–100%
30
Green 8
000 ó255
0–100%
31
Blue 8
000 ó255
0–100%
32
Amber 8
000 ó255
0–100%
33
Red 9
000 ó255
0–100%
34
Green 9
000 ó255
0–100%
35
Blue 9
000 ó255
0–100%
36
Amber 9
000 ó255
0–100%
1 2 3 4 5 6 7 8 9 10 11 12
Display Position

COLORdash Batten-Quad 12 QRG EN
6
DMX Values (cont.)
52 Ch
(cont.)
Channel
Function
Value
Percent/Setting
37
Red 10
000 ó255
0–100%
38
Green 10
000 ó255
0–100%
39
Blue 10
000 ó255
0–100%
40
Amber 10
000 ó255
0–100%
41
Red 11
000 ó255
0–100%
42
Green 11
000 ó255
0–100%
43
Blue 11
000 ó255
0–100%
44
Amber 11
000 ó255
0–100%
45
Red 12
000 ó255
0–100%
46
Green 12
000 ó255
0–100%
47
Blue 12
000 ó255
0–100%
48
Amber 12
000 ó255
0–100%
49 Auto Programs
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó190
191 ó210
211 ó230
231 ó250
251 ó255
No function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Auto 11
Auto 12
Auto 1–12
50
Auto Speed
000 ó255
Slow to fast
51
Dimmer
000 ó255
0–100%
52 Strobe
000 ó010
011
ó
255
No function
Slow to fast
48 Ch
Channel
Function
Value
Percent/Setting
1
Red 1
000 ó255
0–100%
2
Green 1
000 ó255
0–100%
3
Blue 1
000 ó255
0–100%
4
Amber 1
000 ó255
0–100%
5
Red 2
000 ó255
0–100%
6
Green 2
000 ó255
0–100%
7
Blue 2
000 ó255
0–100%
8
Amber 2
000 ó255
0–100%
9
Red 3
000 ó255
0–100%
10
Green 3
000 ó255
0–100%
11
Blue 3
000 ó255
0–100%
12
Amber 3
000 ó255
0–100%

COLORdash Batten-Quad 12 QRG EN
7
DMX Values (cont.)
48 Ch
(cont.)
Channel
Function
Value
Percent/Setting
13
Red 4
000 ó255
0–100%
14
Green 4
000 ó255
0–100%
15
Blue 4
000 ó255
0–100%
16
Amber 4
000 ó255
0–100%
17
Red 5
000 ó255
0–100%
18
Green 5
000 ó255
0–100%
19
Blue 5
000 ó255
0–100%
20
Amber 5
000 ó255
0–100%
21
Red 6
000 ó255
0–100%
22
Green 6
000 ó255
0–100%
23
Blue 6
000 ó255
0–100%
24
Amber 6
000 ó255
0–100%
25
Red 7
000 ó255
0–100%
26
Green 7
000 ó255
0–100%
27
Blue 7
000 ó255
0–100%
28
Amber 7
000 ó255
0–100%
29
Red 8
000 ó255
0–100%
30
Green 8
000 ó255
0–100%
31
Blue 8
000 ó255
0–100%
32
Amber 8
000 ó255
0–100%
33
Red 9
000 ó255
0–100%
34
Green 9
000 ó255
0–100%
35
Blue 9
000 ó255
0–100%
36
Amber 9
000 ó255
0–100%
37
Red 10
000 ó255
0–100%
38
Green 10
000 ó255
0–100%
39
Blue 10
000 ó255
0–100%
40
Amber 10
000 ó255
0–100%
41
Red 11
000 ó255
0–100%
42
Green 11
000 ó255
0–100%
43
Blue 11
000 ó255
0–100%
44
Amber 11
000 ó255
0–100%
45
Red 12
000 ó255
0–100%
46
Green 12
000 ó255
0–100%
47
Blue 12
000 ó255
0–100%
48
Amber 12
000 ó255
0–100%

COLORdash Batten-Quad 12 QRG EN
8
DMX Values (cont.)
10 Ch
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
Amber
000 ó255
0–100%
6 Strobe
000 ó010
011 ó255
No function
Slow to fast
7 Color Macro +
White Balance
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
No function
R: 100% G: 0–100%B: 0
R: 100%–0 G: 100% B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%–0B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100%B: 0–100%
R: 100%–0 G: 100%–0B: 100%
R: 100% G: 100% B: 100% A: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
8 Auto Programs
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó190
191 ó210
211 ó230
231 ó250
251 ó255
No function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Auto 11
Auto 12
Auto 1–12
9
Auto Speed
000 ó255
Slow to fast
10 Dimmer Speed
000 ó051
052 ó101
102 ó152
153 ó203
204
ó
255
Preset dimmer speed from display menu
Linear dimmer
Nonlinear dimming curve 1 (fastest)
Nonlinear dimming curve 2
Nonlinear dimming curve 3 (slowest)

COLORdash Batten-Quad 12 QRG EN
9
DMX Values (cont.)
6 Ch
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
Amber
000 ó255
0–100%
6 Strobe
000 ó010
011 ó255
No function
Slow to Fast
4 Ch
Channel
Function
Value
Percent/Setting
1
Red
000 ó255
0–100%
2
Green
000 ó255
0–100%
3
Blue
000 ó255
0–100%
4
Amber
000 ó255
0–100%

COLORdash Batten-Quad 12 GRR ES
10
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del COLORdash Par-Quad 12 contiene
información básica sobre el producto, como montaje, opciones de menú y
valores DMX. Descargue el manual de usuario de
www.chauvetprofessional.com para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
•CUIDADO: cuando transfiera el producto desde ambientes con
temperatura extrema (p. ej., del remolque frío de un camión a una sala
de baile con calor y humedad), puede formarse condensación en la
electrónica interna del producto. Para evitar que se produzca una
avería, deje que el producto se aclimate completamente al ambiente
antes de conectar la alimentación.
•¡CUIDADO! La carcasa de este producto está caliente cuando las
luces están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 20'' (50 cm) de superficies adyacentes.
•NO deje ningún material inflamable a menos de 50 cm de este
producto mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO ponga en funcionamiento este producto en el exterior o en
cualquier ubicación en la que el polvo, calor excesivo, agua o
humedad puedan afectarlo. (IP20)
•NO ponga en funcionamiento este producto si sospecha que la carcasa,
lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La máxima temperatura ambiente es de 104 °F (40 °C). No haga
funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido, Irlanda, México o Benelux, póngase en contacto
con su distribuidor para solicitar asistencia o devolver el producto.
Visite
www.chauvetprofessional.com para información de contacto.
Qué va Incluido
•COLORdash Batten-Quad 12
•Cable de Alimentación
•2 Munónes
•Tarjeta de Garantía
•Guía de Referencia Rápida

COLORdash Batten-Quad 12 GRR ES
11
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de
100~240 VCA, 50/60 Hz.
Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de
la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
Alimentación en
Cadena
Puede enlazar hasta 9 productos COLORdash Batten-Quad 12 a 120 VCA,
o 17 a 230 VCA. Los cables de alimentación en cadena se pued
en adquirir por
separado.
Enchufe CA
Conexión
Cable (EE.UU)
Cable (Europa)
Color del Tornillo
CA Cargado
Negro
Marrón
Amarillo/Bronce
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde
Sustitución del
Fusible
1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella Nº2 desatornille la tapa del
portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del
mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de
nuevo la alimentación.
Enlace DMX
El COLORdash Batten-Quad 12 funcionará con un controlador DMX usando
una conexión serie DMX normal.
Hay un Manual DMX disponible en
www.chauvetprofessional.com.
Conexión DMX
El COLORdash Batten-Quad 12 usa una conexión de datos DMX normal para
sus personalidades DMX: 4 Ch, 6 Ch, 10 Ch, 48 Ch, y 52 Ch
. Vea el Manual
de usuario para conectar y configurar para funcionamiento DMX.
Conexión
Maestro/Esclavo
El COLORdash Batten-Quad 12 usa la conexión de datos DMX para su modo
Maestro/Esclavo Vea el Manual de usuario para conectar y configurar para
funcionamiento Maestro/Esclavo.
Montaje
Antes de montar este producto, lea las Notas de seguridad. Asegúrese de que las
abrazaderas de montaje son capaces de soportar el peso del producto. Para
nuestra línea Chauvet de abrazaderas de montaje, visite
trusst.com/productcategory/base-plates-accessories-clamps/.
Diagrama
de Montaje
del Producto
Abrazaderas de
Montaje
Cable de
Segurida
Montaje en Altura
Montaje en Suelo

COLORdash Batten-Quad 12 GRR ES
12
Descripción del
Panel de
Control
Botón
Función
<MENU>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función
seleccionada
<UP>
Navega hacia arriba por la lista de menú y aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el
valor numérico cuando está en una función
Opciones de Menú
Nivel Principal
Niveles de Programación
Descripción
Auto Auto 1–12 Speed 0–100 12 programas automáticos
Fade
Fundido efecto en el que cada color se
funde a la siguiente
Static
Fix C
R
Rojo
G
Verde
B
Azul
A
Ámbar
GB
Verde/Azul
RB
Rojo/Azul
RG
Rojo/Verde
RGB
Rojo/Verde/Azul
RA
Rojo/Ámbar
GA
Verde/Ámbar
BA
Azul/Ámbar
RGA
Rojo/Verde/Ámbar
RBA
Rojo/Azul/Ámbar
GBA
Verde/Azul/Ámbar
RGBA
Rojo/Verde/Azul/Ámbar
Manu C
R
Value 0–255 Combinar rojo, verde, azul y ámbar para
formar un color personalizado
G
B
A
Dim Mode
Off
Sin atenuador
DIM 1–3
Curva de atenuador

COLORdash Batten-Quad 12 GRR ES
13
Opciones de Menú (cont.)
Nivel Principal
Niveles de Programación
Descripción
BackLite
10S
Retro-iluminación de la pantalla se
apaga después de 10 segundos de
inactividad
20S
Retro-iluminación de la pantalla se
apaga después de 20 segundos de
inactividad
30S
Retro-iluminación de la pantalla se
apaga después de 30 segundos de
inactividad
On
Retro-iluminación de la pantalla siempre
activa
Info
Auto Test
Enciende todos los LEDs en secuencia
para pruebas
FixHours
Muestra el nombre total de las horas del
producto
Version
Muestra instalada la versión de software
Address 001–509
Selecciona la dirección DMX (canal más
alto restringido a la personalidad elegida)
Channel
4 Ch
4 canales: control de R/G/B/A
6 Ch
6 canales: estrobo, atenuador, R/G/B/A
10 Ch
10 canales: R/G/B/A, atenuador, estrobo,
macro de color, auto, velocidad
atenuador, velocidad automática
48 Ch
48 canales: Control de píxel R/G/B/A
52 Ch
52 canales: Control de píxel R/G/B/A,
atenuador, estrobo, auto, velocidad
automática
M&S Mode
Master
Modo DMX
Slave
Modo esclavo
White Balance
R
Value 125–255
Establece el valor máximo de LED rojo
G
Establece el valor máximo de LED verde
B
Establece el valor máximo de LED azul
Secciones para control DMX
1 2 3 4 5 6 7 8 9 10 11 12
Posición de la pantalla

COLORdash Batten-Quad 12 GRR ES
14
Valores DMX
52 Ch
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo 1
000 ó255
0–100%
2
Verde 1
000 ó255
0–100%
3
Azul 1
000 ó255
0–100%
4
Ámbar 1
000 ó255
0–100%
5
Rojo 2
000 ó255
0–100%
6
Verde 2
000 ó255
0–100%
7
Azul 2
000 ó255
0–100%
8
Ámbar 2
000 ó255
0–100%
9
Rojo 3
000 ó255
0–100%
10
Verde 3
000 ó255
0–100%
11
Azul 3
000 ó255
0–100%
12
Ámbar 3
000 ó255
0–100%
13
Rojo 4
000 ó255
0–100%
14
Verde 4
000 ó255
0–100%
15
Azul 4
000 ó255
0–100%
16
Ámbar 4
000 ó255
0–100%
17
Rojo 5
000 ó255
0–100%
18
Verde 5
000 ó255
0–100%
19
Azul 5
000 ó255
0–100%
20
Ámbar 5
000 ó255
0–100%
21
Rojo 6
000 ó255
0–100%
22
Verde 6
000 ó255
0–100%
23
Azul 6
000 ó255
0–100%
24
Ámbar 6
000 ó255
0–100%
25
Rojo 7
000 ó255
0–100%
26
Verde 7
000 ó255
0–100%
27
Azul 7
000 ó255
0–100%
28
Ámbar 7
000 ó255
0–100%
29
Rojo 8
000 ó255
0–100%
30
Verde 8
000 ó255
0–100%
31
Azul 8
000 ó255
0–100%
32
Ámbar 8
000 ó255
0–100%
33
Rojo 9
000 ó255
0–100%
34
Verde 9
000 ó255
0–100%
35
Azul 9
000 ó255
0–100%
36
Ámbar 9
000 ó255
0–100%

COLORdash Batten-Quad 12 GRR ES
15
Valores DMX (cont.)
52 Ch
(cont.)
Canal
Función
Valor
Porcentaje/Configuración
37
Rojo 10
000 ó255
0–100%
38
Verde 10
000 ó255
0–100%
39
Azul 10
000 ó255
0–100%
40
Ámbar 10
000 ó255
0–100%
41
Rojo 11
000 ó255
0–100%
42
Verde 11
000 ó255
0–100%
43
Azul 11
000 ó255
0–100%
44
Ámbar 11
000 ó255
0–100%
45
Rojo 12
000 ó255
0–100%
46
Verde 12
000 ó255
0–100%
47
Azul 12
000 ó255
0–100%
48
Ámbar 12
000 ó255
0–100%
49 Programas Auto
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó190
191 ó210
211 ó230
231 ó250
251 ó255
Sin function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Auto 11
Auto 12
Auto 1–12
50
Velocidad
Automática
000 ó255
Lento a rápido
51
Atenuador
000 ó255
0–100%
52 Estrobo
000 ó010
011 ó255
Sin function
Lento a rápido
48 Ch
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo 1
000 ó255
0–100%
2
Verde 1
000 ó255
0–100%
3
Azul 1
000 ó255
0–100%
4
Ámbar 1
000 ó255
0–100%
5
Rojo 2
000 ó255
0–100%
6
Verde 2
000 ó255
0–100%
7
Azul 2
000 ó255
0–100%
8
Ámbar 2
000 ó255
0–100%
9
Rojo 3
000 ó255
0–100%
10
Verde 3
000 ó255
0–100%
11
Azul 3
000 ó255
0–100%
12
Ámbar 3
000 ó255
0–100%

COLORdash Batten-Quad 12 GRR ES
16
Valores DMX (cont.)
48 Ch
(cont.)
Canal
Función
Valor
Porcentaje/Configuración
13
Rojo 4
000 ó255
0–100%
14
Verde 4
000 ó255
0–100%
15
Azul 4
000 ó255
0–100%
16
Ámbar 4
000 ó255
0–100%
17
Rojo 5
000 ó255
0–100%
18
Verde 5
000 ó255
0–100%
19
Azul 5
000 ó255
0–100%
20
Ámbar 5
000 ó255
0–100%
21
Rojo 6
000 ó255
0–100%
22
Verde 6
000 ó255
0–100%
23
Azul 6
000 ó255
0–100%
24
Ámbar 6
000 ó255
0–100%
25
Rojo 7
000 ó255
0–100%
26
Verde 7
000 ó255
0–100%
27
Azul 7
000 ó255
0–100%
28
Ámbar 7
000 ó255
0–100%
29
Rojo 8
000 ó255
0–100%
30
Verde 8
000 ó255
0–100%
31
Azul 8
000 ó255
0–100%
32
Ámbar 8
000 ó255
0–100%
33
Rojo 9
000 ó255
0–100%
34
Verde 9
000 ó255
0–100%
35
Azul 9
000 ó255
0–100%
36
Ámbar 9
000 ó255
0–100%
37
Rojo 10
000 ó255
0–100%
38
Verde 10
000 ó255
0–100%
39
Azul 10
000 ó255
0–100%
40
Ámbar 10
000 ó255
0–100%
41
Rojo 11
000 ó255
0–100%
42
Verde 11
000 ó255
0–100%
43
Azul 11
000 ó255
0–100%
44
Ámbar 11
000 ó255
0–100%
45
Rojo 12
000 ó255
0–100%
46
Verde 12
000 ó255
0–100%
47
Azul 12
000 ó255
0–100%
48
Ámbar 12
000 ó255
0–100%

COLORdash Batten-Quad 12 GRR ES
17
Valores DMX (cont.)
10 Ch
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
5
Ámbar
000 ó255
0–100%
6 Estrobo
000 ó010
011 ó255
Sin function
Lento a rápido
7 Macro de Color + Equilibrio de
Blancos
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
Sin function
R: 100% V: 0–100% A: 0
R: 100%–0 V: 100% A: 0
R: 0 V: 100% A: 0–100%
R: 0 V: 100%–0 A: 100%
R: 0–100% V: 0 A: 100%
R: 100% V: 0 A: 100%–0
R: 100% V: 0–100% A: 0–100%
R: 100%–0 V: 100%–0 A: 100%
R: 100% V: 100% A: 100% A: 100%
Blanco 1
Blanco 2
Blanco 3
Blanco 4
Blanco 5
Blanco 6
Blanco 7
Blanco 8
Blanco 9
Blanco 10
Blanco 11
8 Programas Auto
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó190
191 ó210
211 ó230
231 ó250
251 ó255
Sin function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Auto 11
Auto 12
Auto 1–12
9
Velocidad
Automática
000 ó255 Lento a rápido
10 Velocidad
Atenuador
000 ó051
052 ó101
102 ó152
153 ó203
204 ó255
Preconfigura la velocidad del atenuador
desde la pantalla de menú
Atenuador lineal
Curva de atenuación no-lineal 1
(la más rápida)
Curva de atenuación no-lineal 2
Curva de atenuación no-lineal 3
(la más lenta)

COLORdash Batten-Quad 12 GRR ES
18
Valores DMX (cont.)
6 Ch
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
5
Ámbar
000 ó255
0–100%
6 Estrobo
000 ó010
011 ó255
Sin function
Lento a rápido
4 Ch
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo
000 ó255
0–100%
2
Verde
000 ó255
0–100%
3
Azul
000 ó255
0–100%
4
Ámbar
000 ó255
0–100%

COLORdash Batten-Quad 12 MR FR
19
À Propos de ce
M
anuel
Le Manuel de Référence COLORdash Batten-Quad 12 (MR) reprend des
informations de base sur ce produit notamment en matière de connexions,
montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation
sur www.chauvetprofessional.com pour de plus amples informations.
Clause de Non-
responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à
changement sans préavis.
Consignes de
Sécurité
•N’ouvrez PAS ce produit. Il ne contient aucun composant susceptible
d’être réparé par l’utilisateur.
•Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
•Durant les périodes de non-utilisation, pour éviter tout usure inutile et
pour prolonger la durée de vie, déconnectez-entièrement l'appareil en
le débranchant de l'alimentation électrique ou en coupant le
disjoncteur.
•ATTENTION: Lorsque l'appareil est transféré d'un environnement à
température extrême à un autre (par exemple d'un camion froid vers
une salle de bal chaude et humide), de la condensation peut se former
sur les composants électriques internes. Pour éviter de causer des
dommages, laissez l'appareil s'acclimater entièrement au milieu
environnant avant de le mettre sous tension.
•ATTENTION: le boîtier de ce produit est brûlant lors du
fonctionnement.
•Montez toujours ce produit dans en endroit bien ventilé, à au moins,
20 pouces (50 cm) des surfaces adjacentes.
•Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du
produit lorsque celui-ci fonctionne.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce
produit en hauteur.
•N’utilisez PAS ce produit en extérieur ou tout autre endroit où de la
poussière, une chaleur excessive, de l'eau ou de l'humidité pour en
affecter le fonctionnement. (IP20)
•N’utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous
semblent endommagés.
•Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.
•Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la
terre.
•Transportez/Suspendez ce produit UNIQUEMENT au moyen de la
poignée dont il est doté.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•La température ambiante maximale supportée par ce produit est de
104 °F (40 °C). Ne le faites pas fonctionner à des températures plus
élevées.
Contact
En dehors des États-Unis, du Royaume-Uni, de l’Irlande, du Mexique et du
Benelux
, contactez votre fournisseur si vous avez besoin d'assistance ou de
retourner votre produit. Consultez le site www.chauvetprofessional.com
pour
trouver nos coordonnées.

COLORdash Batten-Quad 12 MR FR
20
Ce Qui Est
Inclus
•COLORdash Batten-Quad 12
•Un Cordon d’alimentation
d'entrée
•2 Tourillon
•Une Fiche de Garantie
•Un Manuel de Référence
Alimentation
CA
Ce produit est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour
prolonger la durée de vie, déconnectez-
entièrement l'appareil en le
débranchant de l'alimentation électrique ou en coupant le disjoncteur.
Connexion
Électrique
Vous pouvez connecter jusqu’à 9 COLORdash Batten-Quad 12 à 120 VCA ou
17 unités à 230 VCA Vous pouvez vous procurer séparément des cordons
d'alimentation.
Prise CA
Connexion
Câble (États-Unis)
Câble (Europe)
Couleur de la Vis
Conducteur CA
Noir
Marron
Jaune/Cuivré
Neutre CA
Blanc
Bleu
Argenté
Terre CA
Vert/Jaune
Vert/Jaune
Vert
Remplacement
du Fusible
1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis Philips à tête n° 2, dévissez le couvercle du
porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.
Raccordement
DMX
Le COLORdash Batten-Quad 12 fonctionnera avec un jeu d'orgues DMX au
moyen de connexions DMX en série standard. Une
introduction au DMX est à
votre disposition sur www.chauvetprofessional.com.
Connexion DMX
Le COLORdash Batten-Quad 12 utilise une connexion de données DMX
standard pour ses personnalités DMX: 4 Ch, 6 Ch, 10 Ch,48 Ch, et 52 Ch
.
Consultez le manuel d’utilisation pour connecter et configurer le système DMX.
Connexion
Maître/E
sclave
Le COLORdash Batten-Quad 12 utilise une connexion de données DMX pour
son mode Maître/Esclave. Consultez le Manuel
d’Utilisation pour connecter et
configurer le mode de fonctionnement Maître/Esclave.
Montage
Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité.
Veillez à ce que les fixations sont capables
de supporter le poids de l'unité.
Découvrez notre gamme de fixations Chauvet sur
trusst.com/productcategory/base-plates-accessories-clamps/.
Schéma de
Montage
du Produit
Montage en Hauteur
Montage au Sol
Clip de
Fixation
Élingue de
Sécurité
