QUICK REFERENCE GUIDE
VIP Drive 43Nova 2 QRG Rev. 1
About This Guide
The VIP Drive 43Nova 2 Quick Reference Guide (QRG) has basic product information such as mounting and menu
options. Download the User Manual from www.chauvetdj.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to change without notice.
LIMITED WARRANTY
FOR WARRANTY REGISTRATION AND COMPLETE TERMS AND CONDITIONS PLEASE VISIT OUR WEBSITE.
For Customers in the United States and Mexico: www.chauvetlighting.com/warranty-registration.
For Customers in the United Kingdom, Republic of Ireland, Belgium, the Netherlands, Luxembourg, France, and
Germany: www.chauvetlighting.eu/warranty-registration.
Chauvet warrants that this product shall be free from defects in material and workmanship under normal use, for the
period specified in, and subject to the exclusions and limitations set forth in the full limited warranty on our website. This
warranty extends only to the original purchaser of the product and is not transferable. To exercise rights under this
warranty, you must provide proof of purchase in the form of an original sales receipt from an authorized dealer that shows
the product name and date of purchase. THERE ARE NO OTHER EXPRESS OR IMPLIED WARRANTIES. This
warranty gives you specific legal rights. You may also have other rights that vary from state to state and country to
country. This warranty is valid only in the United States, United Kingdom, Republic of Ireland, Belgium, the Netherlands,
Luxembourg, France, Germany and Mexico. For warranty terms in other countries, please consult your local distributor.
Safety Notes
These Safety Notes include important information about installation, use, and maintenance.
FCC Compliance
This device complies with Part 15 Part B of the FCC Rules. Operation is subject to the following two conditions:
1. This device may not cause harmful interference, and
2. This device must accept any interference received, including interference that may cause undesired operation.
Any changes or modifications not expressly approved by the party responsible for compliance could void the user’s
authority to operate the equipment.
Contact
Outside the U.S., United Kingdom, Ireland, Benelux, France, Germany, or Mexico, contact your distributor to request
support or return a product. Refer to Contact Us at the end of this QRG for contact information.
What is Included
To Begin
Unpack your VIP Drive 43Nova 2 and make sure you have received all parts in good condition. If the box or contents
appear damaged, notify the carrier immediately, not Chauvet.
• ONLY connect this product to a grounded and protected circuit.
• DISCONNECT from power before cleaning.
• Make sure the power cord is not crimped or damaged.
• Never disconnect this product from power by pulling on the cord.
• DO NOT allow flammable materials close to the product when it is operating.
• DO NOT touch the product’s housing when it is on because it will be hot.
• The voltage of the outlet to which you are connecting this product must be within the range stated on the
decal or rear panel of the product.
• This product is for indoor use only! (IP20) To prevent risk of fire or shock, do not expose this product to rain
or moisture.
• Always mount this product in a location with adequate ventilation, at least 20 in (50 cm) from adjacent
surfaces.
• Be sure that no ventilation slots on the unit’s housing are blocked.
• Never connect this product to a dimmer or rheostat.
• Never carry the product by the power cord.
• The maximum ambient temperature is 104 °F (40 °C). Do not operate this product at higher temperatures.
• In the event of a serious operating problem, stop using immediately.
• DO NOT open this product. It contains no user-serviceable parts.
• To eliminate unnecessary wear and improve its lifespan, during periods of non-use completely disconnect
the product from power via breaker or by unplugging it.
• VIP Drive 43Nova 2
• Neutrik® powerCON® Power Cord
• USB Cable
• 4 Rubber Feet
• Cat5e Ethernet Cable
• HDMI Extension Cable
• Quick Reference Guide
!

EN
2
VIP Drive 43Nova 2 QRG Rev. 1
QUICK REFERENCE GUIDE
AC Power
This product has an auto-ranging power supply that works with an input voltage range of 100 to 240 VAC, 50/60 Hz.
Mounting
The VIP Drive 43Nova 2 fits on a standard 19” rack, or it can be placed on its feet on a flat level surface.

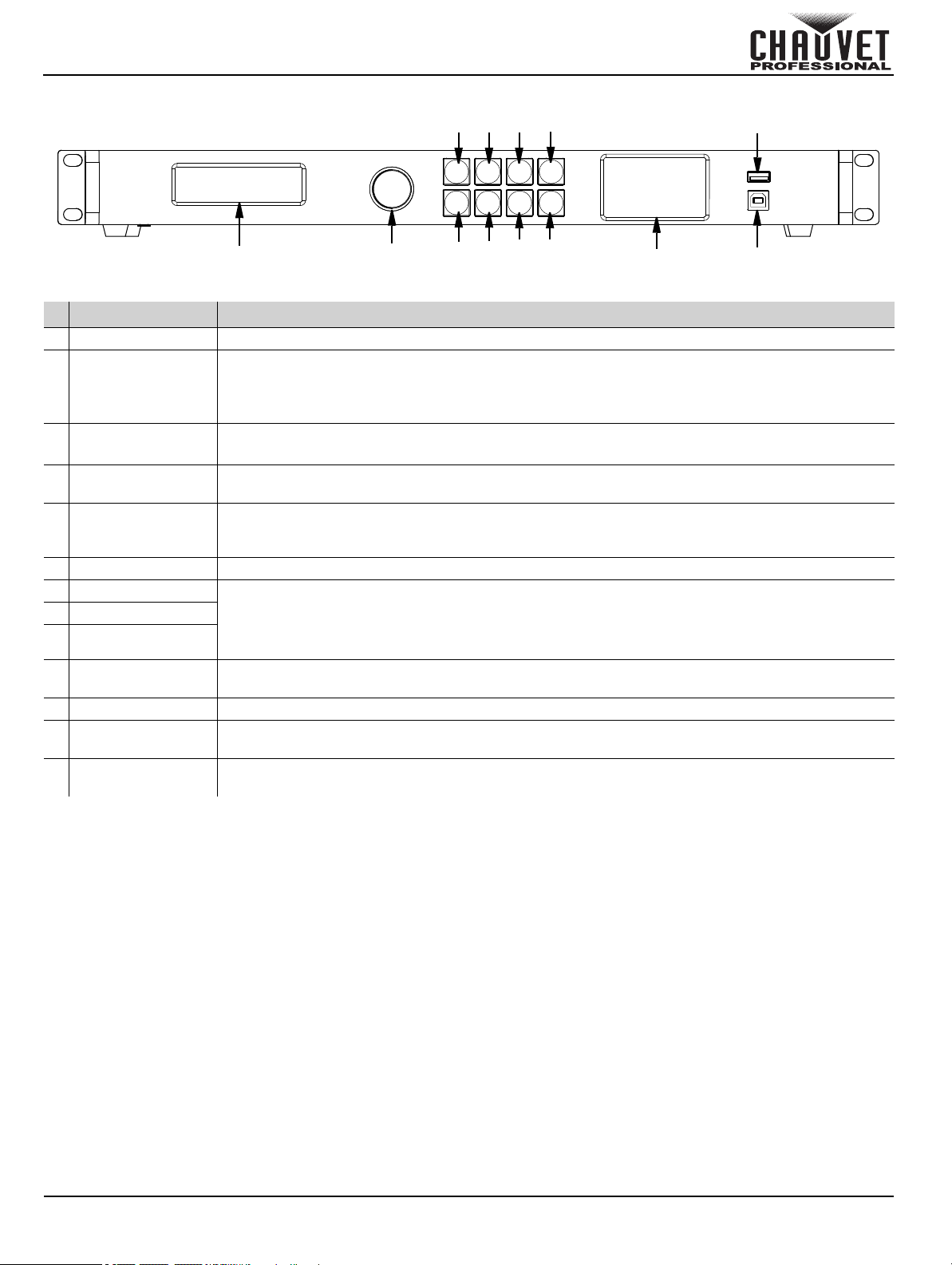

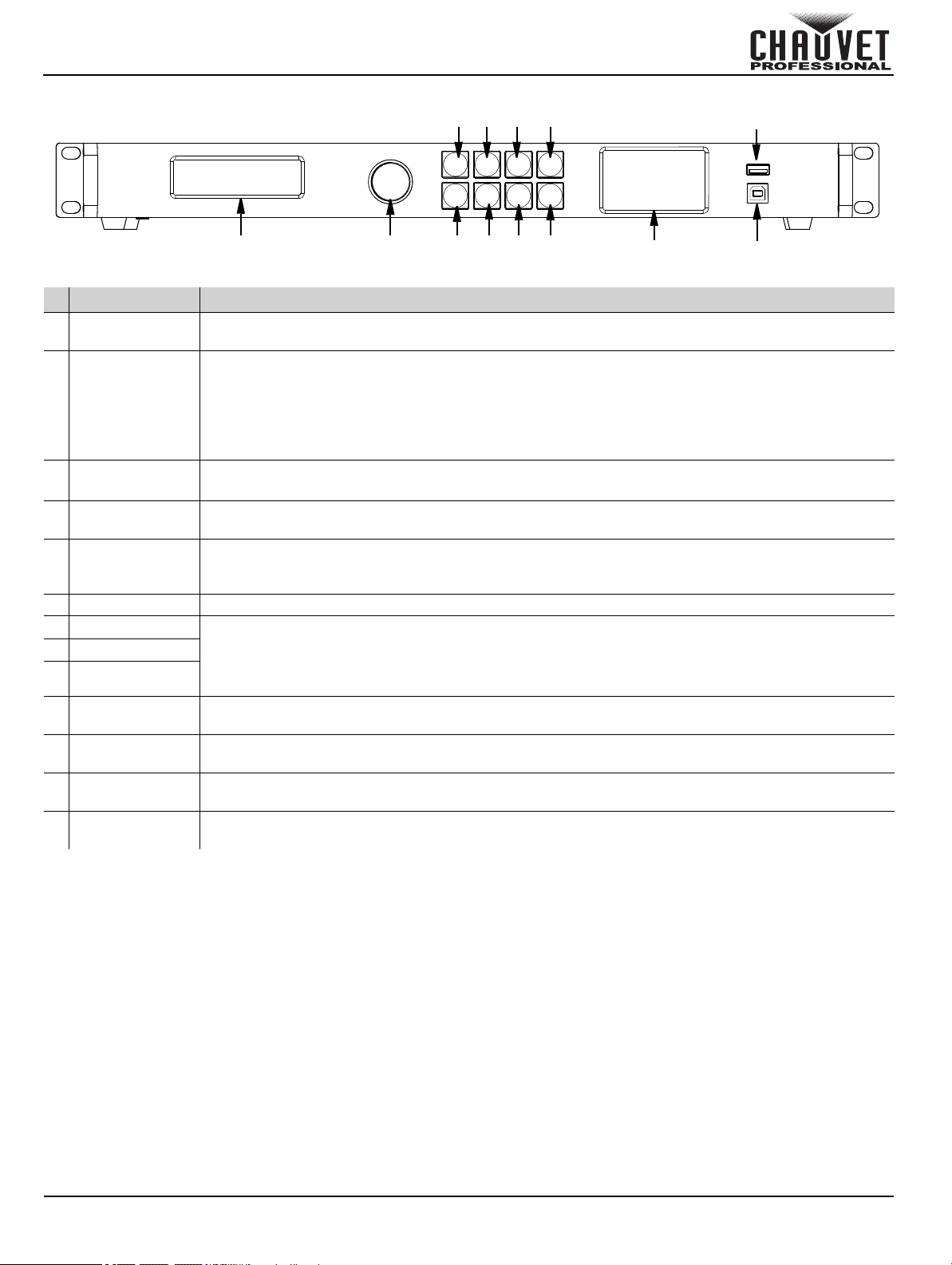

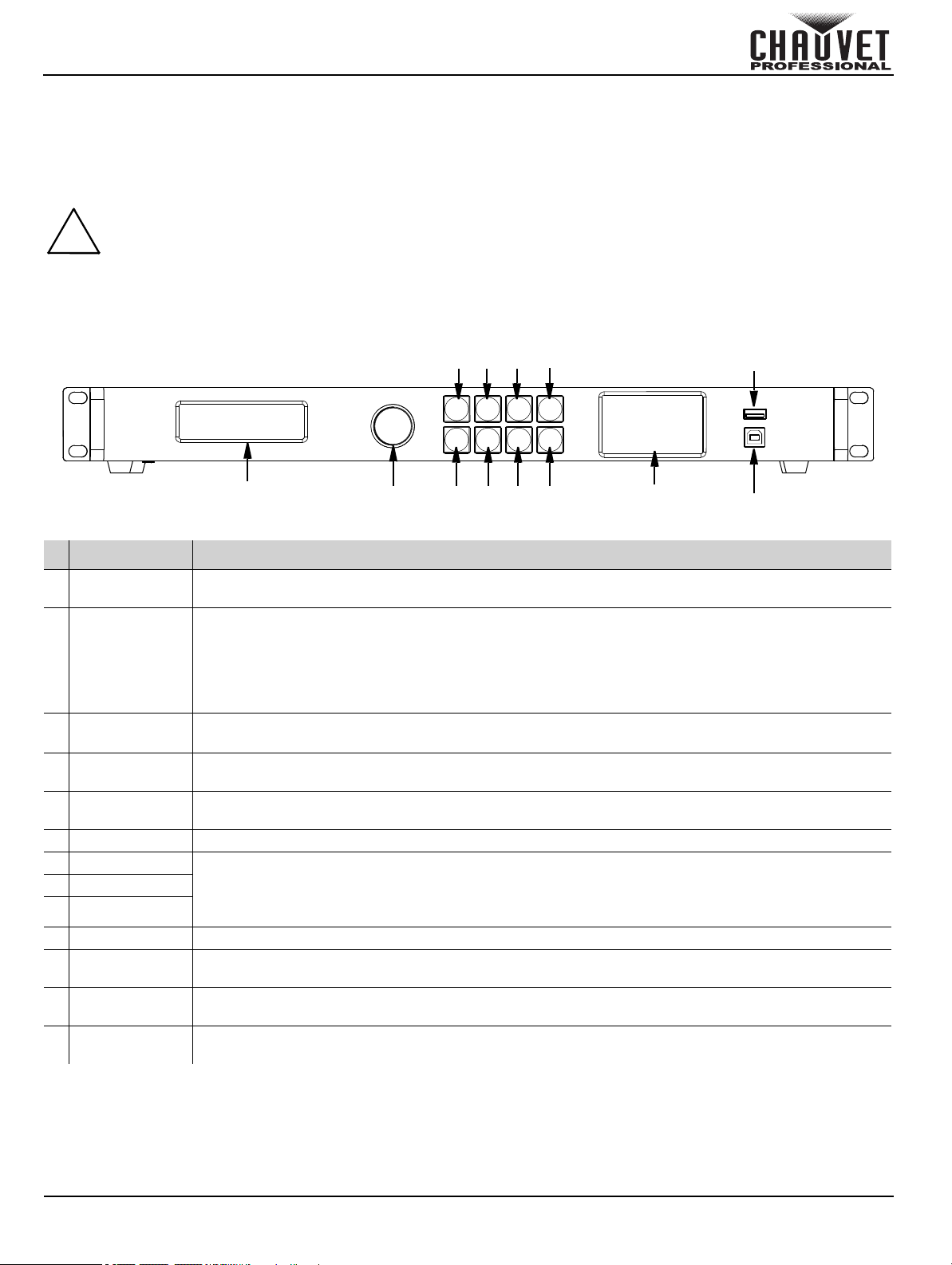

Product Front Overview
Control Panel Description
To eliminate wear and improve its lifespan, during periods of non-use completely disconnect the
product from power via breaker or by unplugging it.
#Name Function
1
Menu Display An interface for the menu options of the product
2
MENU/ENTER
Knob
• Press to enable the currently selected menu option or set the currently selected value into the
selected function
• Turn clockwise to scroll down through the menu or increase a value when in a function
• Turn counter-clockwise to scroll up through the menu or decrease a value when in a function
3 MENU Button
• Press to return to the previous menu level
• Hold to return to the Home Screen
4
SCALE/OUTPUT
Button
Enables/Disables Auto Fit function (can also be set to Black Out or Freeze)
5 MAP Button
Toggles MAP function (panels will display port and panel number) and accesses the Screen Settings
menu (can also be set to Black Out or Freeze)
6 BLACK Button Press the button to make the LED screen blackout
7 HDMI Button Select Input Source:
• Press once to set as preview input source
• Press again to output that source
• Hold to set as PIP input source
8
DVI Button
9 HD-SDI Button
10 FRAME Button Hold down the button to capture a still frame of the input signal into the internal memory
11 Preview Display Previews selected input source before output to video panel
12
USB Port
(
Type B )
Control port to interface with computer
13
USB Port
(
Type A )
USB output connector for cascading devices
!
12345
789
11
6
10
12
13

3
EN
QUICK REFERENCE GUIDE
VIP Drive 43Nova 2 QRG Rev. 1

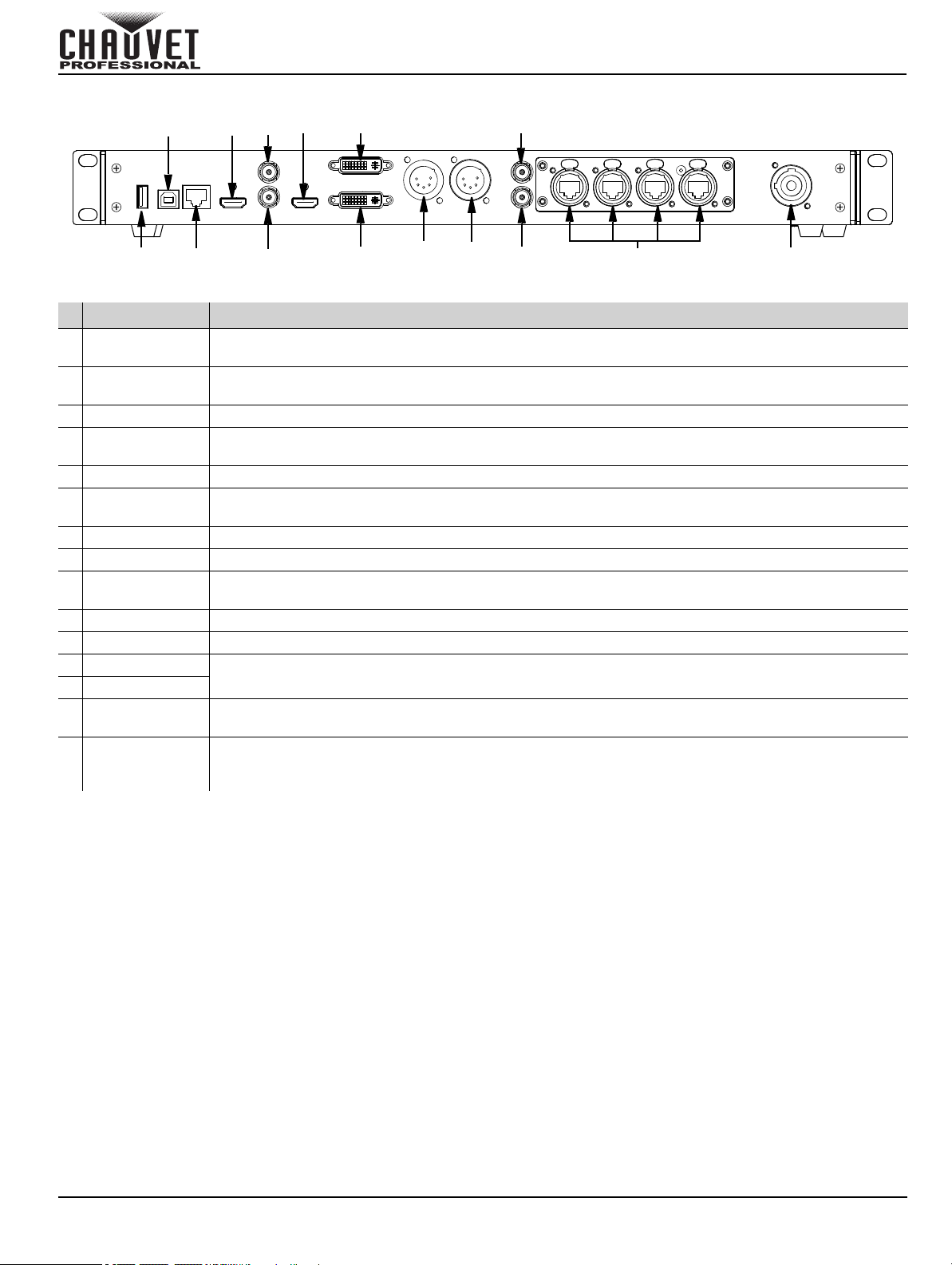

Product Rear Overview
Rear Panel Description
#Name Function
1USB Port
(Type A) For connecting to a computer, or for USB cascade output (control only, no video)
2USB Port
(Type B) For connecting to a computer, or for USB cascade input (control only, no video)
3 Ethernet Port For connecting to a computer network (control only, no video)
4PREVIEW HDMI
Output For output preview on an external monitor
5 HD-SDI Input SDI video input
6SDI-LOOP InputProvides a method to loop (or split) the SDI input
7 HDMI Input HDMI video input
8 DVI Input DVI video input
9 DVI LOOP Input Provides a method to loop (or split) the DVI input
10 DMX Input DMX in port
11 DMX Output DMX out port
12 LOOP For signal synchronization of the cascaded devices
13 GENLOCK IN
14 Neutrik®
etherCON® Ports For output to LED video panel
15 Neutrik®
powerCON® Input Power input
1
2
3
4
5
712
81011 14 15
6 9
13
