Quick Reference Guide

SlimPAR™ T6 USB QRG EN
2
About This
Guide
The SlimPAR™ T6 USB
Quick Reference Guide (QRG) has basic product
information such as mounting, menu options, and DMX values. Download
the User Manual from www.chauvetlighting.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
These Safety Notes include important information about installation, use, and
maintenance.
•This product is not intended for permanent installation.
•ONLY connect this product to a grounded and protected circuit.
•Always disconnect from power before cleaning or replacing the fuse.
•DO NOT look at the light source when the product is on.
•Make sure the power cord is not crimped or damaged.
•Never disconnect this product from power by pulling on the cord.
•When mounting this product overhead, use a safety cable.
•DO NOT allow flammable materials close to the unit while operating.
•DO NOT touch this product when it is operating because it may be hot.
•The voltage of the outlet to which you are connecting this product must
be within the range stated on the decal or rear panel of the product.
•This product is for indoor use only! (IP20) To prevent risk of fire or
shock, do not expose this product to rain or moisture.
•Always
mount this product in a location with adequate ventilation, at least
20 in (50 cm) from adjacent surfaces.
•Be sure that no ventilation slots on the unit’s housing are blocked.
•Never connect this product to a dimmer or rheostat.
•Replace the fuse with the same type and rating.
•ONLY use the hanging/mounting bracket or the handles to carry this
product.
•The maximum ambient temperature is 104 °F (40
°C). Do not operate this
product at higher temperatures.
•In the event of a serious operating problem, stop using immediately.
•DO NOT open this product. It contains no user-serviceable parts.
•
To eliminate unnecessary wear and improve its lifespan, during periods of
non-use completely disconnect the product from power via the breaker or
by unplugging it.
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux contact your
distributor to request support or return a product. Visit
www.chauvetlighting.com for contact information.
What Is
Included
•SlimPAR™ T6 USB
•Power Cord
•Warranty Card
•Quick Reference Guide
To Begin
Unpack your SlimPAR™ T6 USB and make sure you have received all parts
in good condition. If the box or contents appear damaged, notify the carrier
immediately, not Chauvet.

SlimPAR™ T6 USB QRG EN
3
Product
Description
The SlimPAR™ T6 USB is a low profile, tri-color LED Par with built-in
infrared technology that offers easily controllable static colors and
automated programs with the optional IRC-6 remote. DMX control
wirelessly with the convenient built in D-Fi™ USB port. Six high-power,
tri-color LEDs nearly eliminate multicolored shadows and the smooth and
even output makes it perfect for frontlight applications.

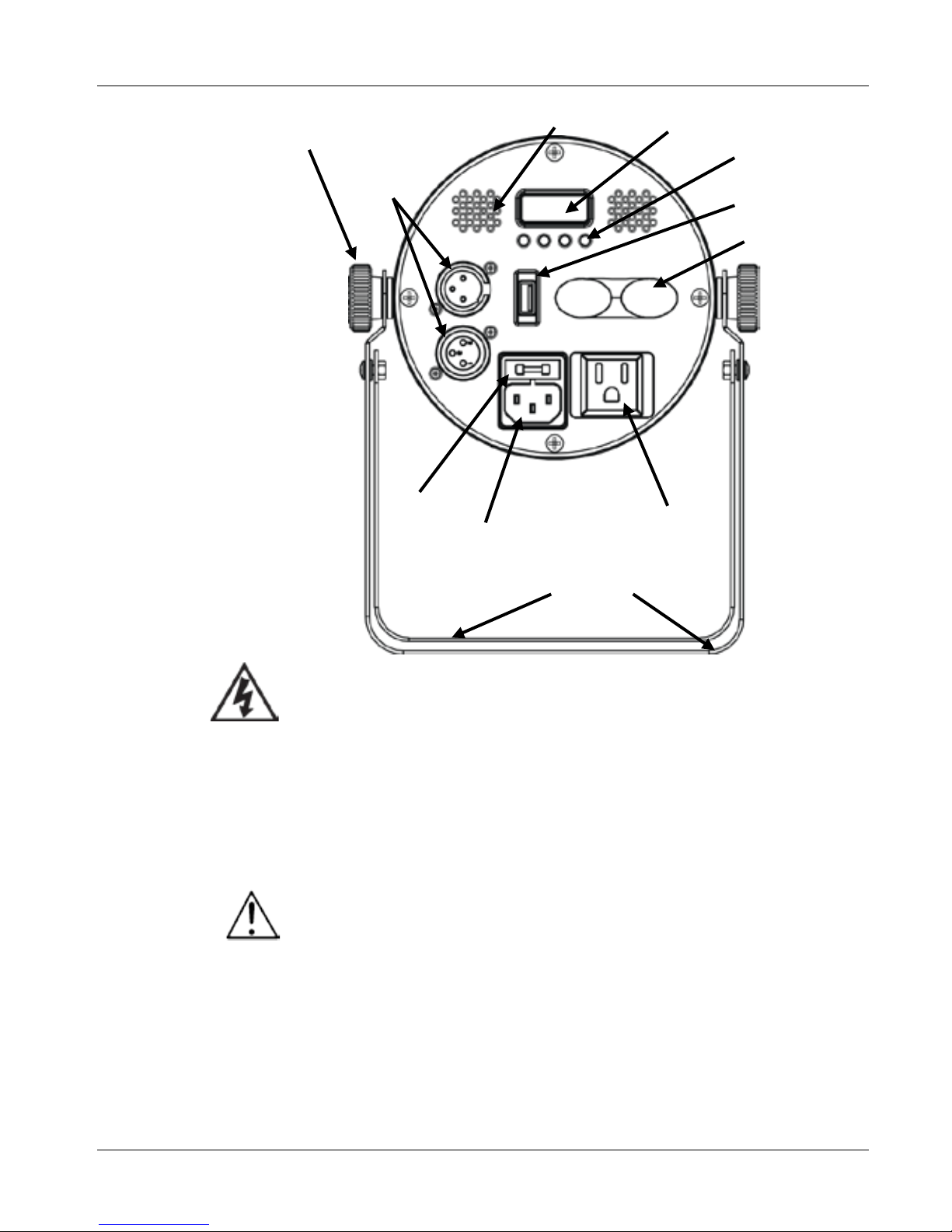

Product Overview
WARNING! DO NOT plug anything other than a D-Fi™ USB into the
USB port. Doing so may cause damage to the product.
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100–240 VAC, 50/60 Hz.
To eliminate unnecessary wear and improve its lifespan, during periods
of non-
use completely disconnect the product via breaker or by
unplugging it.
Power Linking
For the maximum number of SlimPAR™ T6 USB products that you can
power link at each voltage, see the User Manual or the sticker on the product.
Power Out
Fuse holder
DMX In/Out
LED Display
Power In
Bracket Adjustment Knob
Mounting Brackets
Safety Cable
Pass-Through
D-Fi™ USB
Port
Microphone
Menu Buttons

SlimPAR™ T6 USB QRG EN
4
Fuse
Replacement
1. Disconnect the product from power.
2. Wedge the tip of a flat-head screwdriver into the slot of the fuse holder.
3. Pry the safety cap out of the housing.
4.
Remove the blown fuse from the clip on the front of the safety cap and
replace with a fuse of the exact same type and rating.
5. Re-insert the fuse holder and reconnect power.
Mounting
Before mounting this product, read the Safety Notes. Make sure
the mounting clamp is capable of supporting the weight o
f the
product. For our Chauvet line of mounting
clamps, go to
www.chauvetlighting.com/cables-clamps-main.html.
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases the
numeric value when in a function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
Bracket Adjustment Knob
Mounting Bracket
Mounting Clamp
(such as
the CLP-
15N
from Chauvet)
Safety Cable
(such as CH-05
from Chauvet)

SlimPAR™ T6 USB QRG EN
5
D-Fi™ USB
Connectivity
The SlimPAR™ T6 USB is able to become a D-
Fi™ wireless
receiver/transmitter with the use of the D-Fi™ USB from CHAUVET® DJ
.
Simply set the DIP switch D-
Fi™ receiving/transmitting channel, plug it into
the USB port, then set the product's DMX personality and starting
DMX
a
ddress. Further instructions for connecting and configuring this product for
D-Fi™ USB operation are in the User Manual.
WARNING! DO NOT plug anything other than a D-
Fi™ USB into the
USB port. Doing so may cause damage to the product.
Once plugged in, the D-Fi™ USB will take over the product. Wired
DMX, manual display control/menu buttons and IRC-6
will be
unavailable until you unplug the D-Fi™ USB. The priority levels are:
1. D-Fi™ USB
2. Wired DMX
3. IRC-6 Remote Control
4. Manual Digital Display/Menu Buttons
DMX Linking
The SlimPAR™ T6 USB can work with a DMX controller when linked by
DMX serial connections. Instructions for connecting and configuring this
product for DMX operation are in the User Manual. If you are not familiar
with DMX, download the DMX Primer from www.chauvetlighting.com.
Starting
Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address is 505.
Master/Slave
Connection
The SlimPAR™ T6 USB uses the DMX data connection for its
Master/Slave mode. Instructions for connecting and configuring this
product for Master/Slave operation are in the User Manual.
IRC-6 Infrared
Remote
Control
The SlimPAR™ T6 USB is compatible with the IRC-6 infrared remote
control from CHAUVET® DJ. For more information on the IRC-6 or to
download instructions, go to www.chauvetlighting.com.

SlimPAR™ T6 USB QRG EN
6
Menu Options
Main Level Programming Levels Description
3-CH
d001–512
3-channel DMX mode
8-CH
d001–512
8-channel DMX mode
C--
C1
(red)
Static color
C2
(green)
C3
(blue)
C4
(cyan)
C5
(magenta)
C6
(yellow)
C7
(white)
P--
(automatic)
P1
3-color program (snap)
P2
3-color program (pulse)
P3
7-color program (snap)
P4
7-color program (fading)
S--
S--1–100
Program speed for P1–P4
Snd
(sound-active)
Snd1
3-color program (sound-active)
Snd2
7-color program (sound-active)
SenS
u--0–100
Sound sensitivity
U--
r000–255
(red)
Custom static colors
Combine red, green, and blue
g000–255
(green)
b000–255
(blue)
dIM
OFF
Dimmer speed settings
dIM1
dIM2
dIM3
SEr
On
Turns infrared on or off
OFF

SlimPAR™ T6 USB QRG EN
7
DMX Values
8-CH
Channel Function Value Percent/Setting
1
Red
000 ó255
0–100%
2
Green
000 ó255
0–100%
3
Blue
000 ó255
0–100%
4
Color Macros
(overrides Ch. 1–3)
000 ó015
No function
016 ó255
Color macros
5
Strobe
(when Ch. 6 is
000–031)
000 ó015
No function
016 ó255 Slow to fast strobe
Program Speed
(when Ch. 6 is
032–223)
000 ó255 Slow to fast speed
Sound Sensitivity
(when Ch. 6 is
224–255)
000 ó010
No function
011 ó255 Low to high sensitivity
6 Mode
000 ó031
No function
032 ó063
Pulse effect 0–100%
When Ch. 1
–
3
are active
064 ó095
Pulse effect 100%–0
096 ó127
Pulse effect 100%–0–100%
128 ó159
Auto fade transition
160 ó191
Auto snap transition (3 colors)
192 ó223
Auto snap transition (7 colors)
224 ó255
Sound triggering mode
7
Dimmer
000 ó255
0–100%
8 Dimmer Speed
000 ó051
Dimmer Speed set from display
052 ó101
Dimmer speed mode off
102 ó152
Dimmer speed mode 1 fast
153 ó203
Dimmer speed mode 2 medium
204 ó255
Dimmer speed mode 3 slow
3-CH
Channel Function Value Percent/Setting
1
Red
000 ó255
0–100%
2
Green
000 ó255
0–100%
3
Blue
000 ó255
0–100%

SlimPAR™ T6 USB GRR ES
8
Acerca de esta
guía
La Guía de referencia rápida (GRR) del SlimPAR™ T6 USB
contiene
información básica sobre el producto, como montaje, opciones de menú y
valores DMX. Descargue el manual de usuario de
www.chauvetlighting.com
para una información más detallada.
Exención de
responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
seguridad
Estas notas de seguridad incluyen información importante sobre el montaje,
uso y mantenimiento.
•Este producto no está concebido para una instalación permanente.
•Conecte este producto SOLO a un circuito con toma de tierra y protegido.
•Desconecte siempre de la alimentación antes de la limpieza o sustitución
del fusible.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
•Nunca desconecte este producto de la alimentación tirando del cable.
•Cuando monte este producto en alto, use un cable de seguridad.
•NO permita la presencia de materiales inflamables cerca de la unidad
cuando esté en funcionamiento.
•NO toque este producto cuando esté en funcionamiento, pues podría estar
caliente.
•La tensión del enchufe al que conecte este producto ha de estar en el rango
establecido en el grabado o en el panel posterior del producto.
•¡Este producto es para uso en interiores solamente! (IP20) Para evitar
riesgos de incendio o descarga, no exponga este producto a la lluvia o la
humedad.
•Monte siempre este producto en una ubicación con ventilación adecuada,
al
menos a 20 in (50 cm) de superficies adyacentes.
•Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad
queda bloqueada.
•Nunca conecte este producto a un atenuador o reostato.
•Sustituya el fusible con uno del mismo tipo y categoría.
•
Use SOLAMENTE los soportes de colgar/montar o las asas para mover este
producto.
•La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar
este producto a temperaturas más altas.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•NO abra este producto. No contiene piezas reparables por el usuario.
•Para evitar un desgaste innecesario y alargar su vida útil, desconecte
completamente el producto mediante el interruptor o desenchufándolo
durante periodos en que no se use.

SlimPAR™ T6 USB GRR ES
9
Contacto
Fuera de EE. UU., Reino Unido, Irlanda, México o Benelux póngase en
contacto con su distribuidor para solicitar asistencia o devolver un producto.
Visite www.chauvetlighting.com para información de contacto.
Qué va
incluido
•SlimPAR™ T6 USB
•Cable de alimentación
•Tarjeta de garantía
•Guía de referencia rápida
Para empezar
Desembale su SlimPAR™ T6 USB y asegúrese de que ha recibido todas las
partes en buen estado. Si la caja o los componentes parecen dañados,
notifíqueselo inmediatamente al transportista, no a Chauvet.
Descripción
del producto
El SlimPAR™ T6 USB es un PAR LED tricolor de perfil bajo con
tecnología de infrarrojos integrada que le ofrece colores estáticos fácilmente
controlables y programas automáticos con el mando a distancia IRC-
6
opcional. DMX controla cómodamente sin cables gracias al puerto D-
Fi™
USB integrado. Los seis
LED tricolor de alta potencia casi eliminan las
sombras multicolor, y su salida de luz suave y uniforme lo hace perfecto
para aplicaciones de luz frontal.
Visión general del
producto
¡ADVERTENCIA! NO enchufe nada que no sea un D-
Fi™ USB en el
puerto USB. Si lo hace, podría producir daños al producto.
Salida de
alimentación
Portafusibles
Entrada/Salida
DMX
Pantalla LED
Entrada de
alimentación
Mandode ajuste de soporte
Soportes de montaje
Paso del cable
de seguridad
Puerto
D-Fi™ USB
Micrófono
Botones de menú

SlimPAR™ T6 USB GRR ES
10
Corriente
alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de 100–
240 VCA,
50/60 Hz.
Para evitar un desgaste innecesario y alargar su vida útil, desconecte
completamente el producto me
diante el interruptor o desenchufándolo
durante periodos en que no se use.
Alimentación en
cadena
Para ver el máximo número de SlimPAR™ T6 USB que se pueden alimentar
en cadena a 120 V o a 240 V, consulte el Manual de usuario o la etiqueta del
producto.
Sustitución del
fusible
1. Desconecte el producto de la alimentación.
2.
Haga cuña con la punta de un destornillador plano en la ranura del
portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la
tapa de
seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Montaje
Antes de montar este producto, lea las Notas de seguridad.
Diagrama
de montaje
Mandode ajuste del soporte
Soporte de montaje
Abrazadera
(como la CLP-15N
de
Chauvet)
Cable de
seguridad
(como el CH-05
de
Chauvet)

SlimPAR™ T6 USB GRR ES
11
Descripción
del panel de
control
Botón
Función
<MENU>
Sale del menú o función actual
<UP>
Navega hacia arriba por la lista de menú y aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el valor
numérico cuando está en una función
<ENTER>
Habilita el menú actualmente en pantalla o configura el valor
seleccionado actualmente dentro de la función seleccionada
Conectividad
D-Fi™ USB
El SlimPAR™ T6 USB tiene la capacidad de convertirse en un
receptor/transmisor D-Fi™ inalámbrico utilizando el D-
Fi™ USB de
CHAUVET®
DJ. Simplemente configure el conmutador DIP para el canal de
recepción/transmisión del D-
Fi™, enchúfelo en el puerto USB y luego
configure la
personalidad DMX del producto y la dirección DMX. Consulte
las demás instrucciones para conectar y configurar este producto para
funcionamiento del D-Fi™ USB en el Manual de usuario.
¡ADVERTENCIA! NO enchufe nada que no sea un D-
Fi™ USB en el
puerto USB. Si lo hace, podría producir daños al producto.
Una vez conectado, el D-Fi™ USB tomará el control del producto. El
DMX por cable, el control de pantalla manual/botones de menú y el |
IRC-6 no estarán disponibles hasta que desconecte el D-
Fi™ USB. Los
niveles de prioridad son:
1. D-Fi™ USB
2. DMX por cable
3. Mando a distancia IRC-6
4. Control de pantalla manual/Botones de menú
Enlace DMX
El SlimPAR™ T6 USB puede funcionar con un controlador DMX cuando se
enlaza por conexiones serie DMX. Las instrucciones para conectar y
configurar este producto para funcionamiento DMX están en el Manual de
usuario. Si no está familiarizado con DMX, descargue el Manual DMX d
e
www.chauvetlighting.com.
Dirección de inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la
dirección DMX más recomendable es 505.
Conexión
Maestro/Esclavo
El SlimPAR™ T6 USB usa la conexión de datos DMX para su modo
Maestro/Esclavo. Las instrucciones para conectar y configurar este producto
para funcionamiento Maestro/Esclavo están en el Manual de usuario.
IRC-6 (control
remoto por
infrarrojos)
El SlimPAR™ T6 USB es totalmente compatible con el control remoto por
infrarrojos (IRC-6) de CHAUVET® DJ. Para información adicional sobre
el IRC-6
o para descargar las instrucciones, consulte
www.chauvetlighting.com.

SlimPAR™ T6 USB GRR ES
12
Opciones de menú
Nivel principal Niveles de programación Descripción
3-CH
d001–512
Modo DMX de 3 canales
8-CH
d001–512
Modo DMX de 8 canales
C--
C1
(rojo)
Color estático
C2
(verde)
C3
(azul)
C4
(cian)
C5
(magenta)
C6
(amarillo)
C7
(blanco)
P--
(automático)
P1
Programa de 3 colores (cambio)
P2
Programa de 3 colores (pulso)
P3
Programa de 7 colores (cambio)
P4
Programa de 7 colores (fundido)
S--
S--1–100
Velocidad de programa para P1–P4
Snd
(activo por sonido)
Snd1
Programa de 3 colores (activo por sonido)
Snd2
Programa de 7 colores (activo por sonido)
SenS
u--0–100
Sensibilidad al sonido
U--
r000–255
(rojo)
Colores estáticos personalizados
Combina rojo, verde y azul
g000–255
(verde)
b000–255
(azul)
dIM
OFF
Ajustes de velocidad de atenuador
dIM1
dIM2
dIM3
SEr
On
Activa o desactiva los infrarrojos
OFF

SlimPAR™ T6 USB GRR ES
13
Valores DMX
8-CH
Canal Función Valor Porcentaje/Configuración
1
Rojo
000 ó255
0–100%
2
Verde
000 ó255
0–100%
3
Azul
000 ó255
0–100%
4
Macros de color
(tiene preferencia
sobre C 1-3)
000 ó015
Sin función
016 ó255 Macros de color
5
Estroboscopio
(cuando el C 6 está
entre 000-031)
000
ó
015
Sin función
016 ó255 Estroboscopio lento a rápido
Velocidad de
programa
(cuando el C 6 está
entre 032-223)
000 ó255 Velocidad de lenta a rápida
Sensibilidad al
sonido (cuando el
C 6 está entre
224–255)
000 ó010
Sin función
011 ó255 Sensibilidad baja a alta
6 Modo
000 ó031
Sin función
032 ó063
Efecto pulso 0–100%
Canales 1-3
deben estar
activos
064 ó095
Efecto pulso 100%–0%
096 ó127
Efecto pulso 100%–0%–100%
128 ó159
Transición fade automática
160 ó191
Transición instantánea automática
(3 colores)
192 ó223
Transición instantánea automática
(7 colores)
224 ó255
Modo activación por sonido
7
Atenuador
000 ó255
0–100%
8 Velocidad
atenuador
000 ó051
Ajuste de la velocidad del atenuador desde
la pantalla
052 ó101
Modo velocidad del atenuador apagado
102 ó152
Modo velocidad del atenuador 1 rápida
153 ó203
Modo velocidad del atenuador 2 intermedia
204 ó255
Modo velocidad del atenuador 3 lenta
3-CH
Canal Función Valor Porcentaje/Configuración
1
Rojo
000 ó255
0–100%
2
Verde
000 ó255
0–100%
3
Azul
000 ó255
0–100%

SlimPAR™ T6 USB MR FR
14
A propos de ce
manuel
Le Manuel de Référence (MR) du SlimPAR™ T6 USB
reprend des
informations de base sur cet appareil notamment en matière de montage,
d'options de menu et de valeurs DMX. Veuillez télécharger le manuel
d'utilisation à partir du site internet www.chauvetlighting.com
pour plus de
détails.
Clause de non
Responsabilité
Les informations et caractéristiques contenues dans ce MR sont sujettes à
modification sans préavis.
Consignes de
Sécurité
Ces consignes de sécurité contiennent des informations importantes en
matière d'installation, d'utilisation et d'entretien.
•Cet appareil n'est pas adapté pour une installation permanente.
•Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
•Toujours débrancher l'appareil de la source d'alimentation avant de le
nettoyer ou de remplacer son fusible.
•NE PAS exposer directement les yeux à la source de lumière lorsque le
produit est allumé.
•Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou
endommagé.
•Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
•En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un
câble de sécurité.
•NE PAS laisser de produit inflammable à proximité de l'appareil lorsque
celui-ci fonctionne.
•NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement,
celui-ci pouvant être très chaud.
•La tension de la source d'énergie à laquelle est connecté cet appareil doit
être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de
l'appareil.
•Cet appareil doit uniquement être utilisé en intérieur ! (IP20) Afin d'éviter
tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet
appareil ni à la pluie ni à l'humidité.
•
Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm
(20 po) des surfaces adjacentes.
•Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.
•Ne connectez jamais cet appareil à un variateur ou un rhéostat.
•Lors du remplacement du fusible, utilisez le même type et le même
ampérage.
•Utilisez EXCLUSIVEMENT le support de suspension/fixation pour
soulever cet appareil.

SlimPAR™ T6 USB MR FR
15
•La température ambiante maximale est de 40 °C (104 °F). Ne faites pas
fonctionner cet appareil à des températures plus élevées.
•En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil
immédiatement.
•NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par
l'utilisateur.
•Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour
prolonger la durée de vie, éteignez complètement l'appareil en le
débranchant ou en coupant le disjoncteur.
Nous
contacter
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique ou du
Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou pour
retourner un appareil. Veuillez consulter le site internet
www.chauvetlighting.com pour obtenir des informations pour nous contacter.
Contenu
•SlimPAR™ T6 USB
•
Cordon d'alimentation
•Fiche de garantie
•
Manuel de référence
Préalable
Déballez votre SlimPAR™ T6 USB et assurez-vous que vous avez reçu
toutes les pièces en bon état. Si la boîte et/ou son contenu semble
endommagés, contactez immédiatement le transporteur, et non pas Chauvet.
Description
de l'appareil
Le SlimPAR™ T6 USB est un projecteur PAR LED compacte tricolore
intégrant la technologie infrarouge qui permet le contrôle aisé des couleurs
statiques et des programmes automatisés avec la télécommande IRC-
6 en
option. Le port D-Fi™ USB
intégré permet d'effectuer un contrôle DMX
sans fil. Les six LEDs trico
lores haute puissance permettent d'éliminer
quasiment toute ombre multicolore. De plus, la sortie lumineuse douce et
uniforme fait de ce projecteur un appareil idéal pour les usages en lumière
frontale.

SlimPAR™ T6 USB MR FR
16
Vue d'ensemble du
produit
ATTENTION ! NE branchez QUE des appareils D-Fi™ USB
sur le
port USB. Le non-respect
de cette consigne peut endommager
l'appareil.
Alimentation
CA
Cet appareil est doté d'une alimentation universelle qui peut prendre en
charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Chaînage
électrique
Pour savoir combien de projecteurs SlimPAR™ T6 USB peuvent être
chaînés entre eux au maximum sur du 120 V ou du 240 V, veuillez consulter
le manuel de l'utilisateur ou l'étiquette sur l'appareil.
Durant les périodes de non-utilisation, pour éviter toute usure inutile et
pour prolonger la durée de vie,
éteignez complètement l'appareil en le
débranchant ou en coupant le disjoncteur.
Sortie
d'alimentation
Porte-fusible
Entrée/sortie
DMX
Affichage LED
Entrée
d'alimentation
Poignées de réglage des
supports de montage
Supports de montage
Passage du câble
de sécurité
Port
D-Fi™ USB
Microphone
Boutons du menu

SlimPAR™ T6 USB MR FR
17
Remplacement des
fusibles
1. Débranchez l'appareil.
2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. Soulevez le capuchon de sécurité hors du boîtier.
4.
Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de
sécurité et remplacez-le par un fusible de
même type et de même
ampérage.
5. Remettez le porte-fusible en place puis rebranchez.
Montage
Avant de monter cet appareil, veuillez lire les consignes de sécurité.
Schéma de
montage
Description du
panneau de
commande
Bouton
Fonction
<MENU>
Permet de sortir du menu ou de la fonction en cours
<UP>
Permet de naviguer vers le haut dans la liste du menu et
d'incrémenter une valeur numérique dans une fonction
<DOWN>
Permet de naviguer vers le bas dans la liste du menu et de
décrémenter une valeur numérique dans une fonction
<ENTER>
Active l'entrée de menu actuellement affichée ou confirme la
valeur actuellement sélectionnée pour la fonction en cours de
sélection
Poignées de réglage des
supports de montage
Support de montage
Pince
(par exemple modèle
CLP-15N de Chauvet)
Câble de sécurité
(par
exemple modèle
CH-05 de Chauvet)

SlimPAR™ T6 USB MR FR
18
Connectivité
D-Fi™ USB
Le SlimPAR™ T6 USB peut se transformer en récepteur/émetteur D-
Fi™
sans fil avec l'utilisation du module D-Fi™ USB de CHAUVET® DJ
. Il
suffit de régler
l'interrupteur DIP sur le canal réception/émission, de
brancher le module sur le port USB et de paramétrer la personnalité et
l'adresse DMX de l'appareil. Vous trouverez davantage d'instructions pour
la connexion et la configuration de cet appareil pour le
fonctionnement en
DMX dans le manuel d'utilisation.
ATTENTION ! NE branchez QUE des appareils D-Fi™ USB sur le
port USB. Le non-respect
de cette consigne peut endommager
l'appareil.
Une fois branché, le module D-Fi™ USB prendra le contact de
l'appareil. Le DMX filaire, le contrôle manuel de l'affichage, les
boutons du menu et l'IRC-6
seront indisponibles jusqu'à ce que vous
débranchiez le module D-Fi™ USB
. Les niveaux de priorité sont
comme suit :
1. Module D-Fi™ USB
2. DMX filaire
3. Télécommande sans-fil IRC-6
4. Affichage digitale manuel / boutons du menu
Chaînage DMX
Le SlimPAR™ T6 USB peut fonctionner avec un contrôleur DMX lorsqu'il
est relié par des connexions séries DMX. Les instructions pour la
connexion et la configuration de cet appareil pour le fonctionnement en
DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas
familier avec le protocole DMX, vous pouvez télécharger l'introduction au
DMX à l'adresse www.chauvetlighting.com.
Adresse de départ
Pour permettre un accès à l'ensemble des canaux de chaque mode DMX,
l'adresse DMX maximale recommandée est 505.
Connexion
maître/esclave
Le SlimPAR™ T6 USB utilise une connexion de données DMX pour le
fonctionnement de son mode maître/esclave. Les instructions pour la
connexion et la configuration de cet appareil pour le fonctionnement en
maître/esclave sont indiquées dans le manuel d'utilisation.
IRC-6
(Té
lécommande
par infrarouge)
Le SlimPAR™ T6 USB est compatible avec la télécommande infra-
rouge (IRC-6) de CHAUVET® DJ. Pour plus d'informations sur l'IRC-6
ou pour télécharger les instructions, rendez-
vous à l'adresse
www.chauvetlighting.com.

SlimPAR™ T6 USB MR FR
19
Options du menu
Niveau Principal
Étapes de programmation
Description
3-CH
d001–512
Mode DMX à 3 canaux
8-CH
d001–512
Mode DMX à 8 canaux
C--
C1
(rouge)
Couleur statique
C2
(vert)
C3
(bleu)
C4
(cyan)
C5
(magenta)
C6
(jaune)
C7
(blanc)
P--
(automatique)
P1
Programme à 3 couleurs (accroche)
P2
Programme à 3 couleurs (pulsation)
P3
Programme à 7 couleurs (accroche)
P4
Programme à 7 couleurs (fondu)
S--
S--1–100
Vitesse de programme pour P1 à P4
Snd
(activation par le
son)
Snd1
Programme à 3 couleurs
(activation par le son)
Snd2
Programme à 7 couleurs
(activation par le son)
SenS
u--0–100
Sensibilité au son
U--
r000–255
(rouge)
Couleurs statiques personnalisées
Combinaison de rouge, vert et bleu
g000–255
(vert)
b000–255
(bleu)
dIM
OFF
Paramétrage de vitesse de gradateur
dIM1
dIM2
dIM3
SEr
On
Permet d'activer ou désactiver l'infrarouge
OFF

SlimPAR™ T6 USB MR FR
20
Valeurs DMX
8-CH
Canal Fonction Valeur
Pourcentage/Paramétrage
1
Rouge
000 ó255
0 à 100%
2
Vert
000 ó255
0 à 100%
3
Bleu
000 ó255
0 à 100%
4
Macros de couleurs
(forçage des
canaux 1 à 3)
000 ó015
Aucune fonction
016 ó255
Color
macros (macros de couleurs)
5
Stroboscope
(lorsque le canal 6
est entre
000 et 031)
000
ó
015
Pas de fonction
016 ó255
Vitesse de stroboscope lente à rapide
Pitesse du
programme
(lorsque le canal 6
est entre
032 et 223)
000 ó255
Vitesse lente à rapide
Sensibilité au son
(lorsque le canal 6
est entre
224 et 255)
000 ó010
Aucune fonction
011 ó255
Sensibilité basse à élevée
6 Mode
000 ó031
Aucune fonction
032 ó063
Effet de pulsation
0–100%
1
-3 canaux
devraient être
actifs
064 ó095
Effet de pulsation
100%–0
096 ó127
Effet de pulsation
100%–0–100%
128 ó159
Transition automatique en fondu
160 ó191
Transition automatique en accroche
(3 couleurs)
192 ó223
Transition automatique en accroche
(7 couleurs)
224 ó255
Mode d'activation par le son
7
Gradateur
000 ó255
0 à 100%
8 Vitesse de
gradation
000 ó051
Vitesse de gradation réglée depuis
l'affichage
052 ó101
Arrêt du mode de vitesse de gradation
102 ó152
Mode 1 de vitesse de gradation (rapide)
153 ó203
Mode 2 de vitesse de gradation (moyen)
204 ó255
Mode 3 de vitesse de gradation (lent)
3-CH
Canal
Fonction
Valeur
Pourcentage/Paramétrage
1
Rouge
000 ó255
0 à 100%
2
Vert
000 ó255
0 à 100%
3
Bleu
000 ó255
0 à 100%
