Chauvet SlimPAR Pro Q USB User manual

Quick Reference Guide

SlimPAR PRO Q USB QRG EN
2
About This
Guide
The SlimPAR PRO Q USB Quick Reference Guide (QRG) has basic product
information such as mounting, menu options, and DMX values. Download
the User Manual from www.chauvetlighting.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
These Safety Notes include important information about installation, use, and
maintenance.
•ONLY connect this product to a grounded and protected circuit.
•Always disconnect from power before cleaning or replacing the fuse.
•DO NOT look at the light source when the product is on.
•Make sure the power cord is not crimped or damaged.
•Never disconnect this product from power by pulling on the cord.
•When mounting this product overhead, use a safety cable.
•DO NOT allow flammable materials close to the unit while operating.
•DO NOT touch this product when it is operating because it may be hot.
•The voltage of the outlet to which you are connecting this product must
be within the range stated on the decal or rear panel of the product.
•
This product is for indoor use only! (IP20) To prevent risk of fire or
shock, do not expose this product to rain or moisture.
•Always mount this product in a location with adequate ventilati
on, at least
20 in (50 cm) from adjacent surfaces.
•Be sure that no ventilation slots on the unit’s housing are blocked.
•Never connect this product to a dimmer or rheostat.
•Replace the fuse with the same type and rating.
•ONLY use the hanging/mounting bracke
t or the handles to carry this
product.
•The maximum ambient temperature is 104 °F (40
°C). Do not operate this
product at higher temperatures.
•In the event of a serious operating problem, stop using immediately.
•DO NOT open this product. It contains no user-serviceable parts.
•
To eliminate unnecessary wear and improve its lifespan, during periods of
non-use completely disconnect the product from power via t
he breaker or
by unplugging it.
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux contact your
distributor to request support or return a product. Visit
www.chauvetlighting.com for contact information.
What Is
Included
•SlimPAR PRO Q USB
•Gel Frame
•Gel Frame Holder
•Power Cord
•Warranty Card
•Quick Reference Guide
To Begin
Unpack your SlimPAR PRO Q USB and make sure you have received all
parts in good condition. If the box or contents appear damaged, notify the
carrier immediately, not Chauvet.

SlimPAR PRO Q USB QRG EN
3
Product
Description
The SlimPAR PRO Q USB is a heavy-duty, quad-color LED Par with a low
profile. Built-in infrared technology
offers easily controllable static colors and
automated programs with the optional IRC-6 remote.
DMX control wirelessly
with the convenient built in D-Fi USB port. Twelve high-power, quad-
color
LEDs nearly eliminate multicolored shadows
and the smooth and even output
makes it perfect for frontlight applications.
Product
Overview
WARNING! DO NOT plug anything other than a D-
Fi USB into the USB
port. Doing so may cause damage to the product.
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100–240 VAC, 50/60 Hz.
To eliminate unnecessary wear and improve its lifespan, during periods
of non-
use completely disconnect the product via breaker or by
unplugging it.
Power Linking
For the maximum number of SlimPAR PRO Q USB products that you can
power link at each voltage, see the User Manual or the sticker on the product.
Fuse
Replacement
1. Disconnect the product from power.
2. Wedge the tip of a flat-head screwdriver into the slot of the fuse holder.
3. Pry the safety cap out of the housing.
4.
Remove the blown fuse from the clip on the front of the safety cap and
replace with a fuse of the exact same type and rating.
5. Re-insert the fuse holder and reconnect power.
Power Out
Fuse holder
DMX In/Out
LED Display
Power In
Bracket Adjustment Knob
Mounting Brackets
Safety Cable
Pass-Through
D-Fi USB Port
Microphone
Menu Buttons

SlimPAR PRO Q USB QRG EN
4

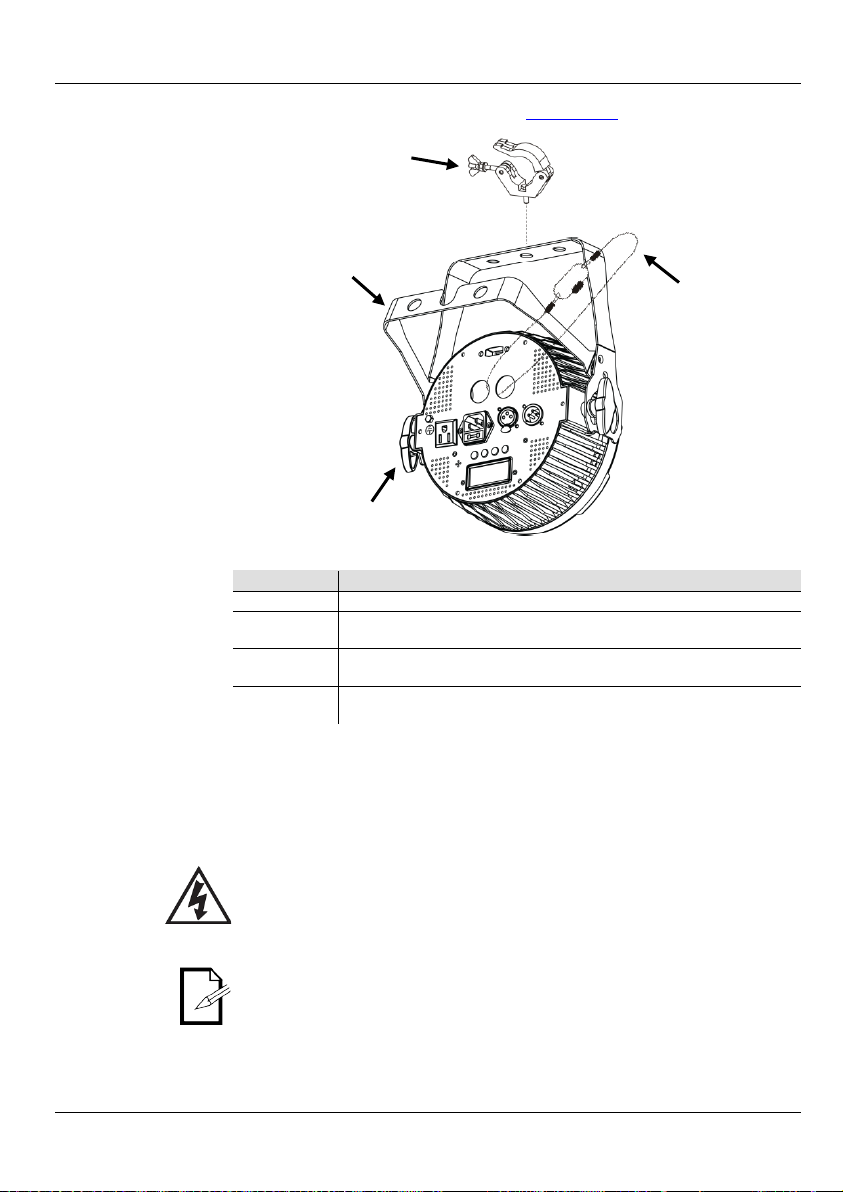

Mounting
Before mounting this product, read the Safety Notes.
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases the
numeric value when in a function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
D-Fi USB
Connectivity
The SlimPAR PRO Q USB is able to become a D-Fi wireless
receiver/transmitter with the use of the D-Fi USB from CHAUVET DJ
.
Simply set the DIP switch D-
Fi receiving/transmitting channel, plug it into
the USB port, then set the product's DMX personality and starting
DMX
a
ddress. Further instructions for connecting and configuring this product for
D-Fi USB operation are in the User Manual.
WARNING! DO NOT plug anything other than a D-
Fi USB into the
USB port. Doing so may cause damage to the product.
Once plugged in, the D-Fi USB will take over the product. Wired DMX,
manual display control/menu buttons and IRC-6
will be unavailable
until you unplug the D-Fi USB. The priority levels are:
1. D-Fi USB
2. Wired DMX
3. IRC-6 Remote Control
4. Manual Digital Display/Menu Buttons

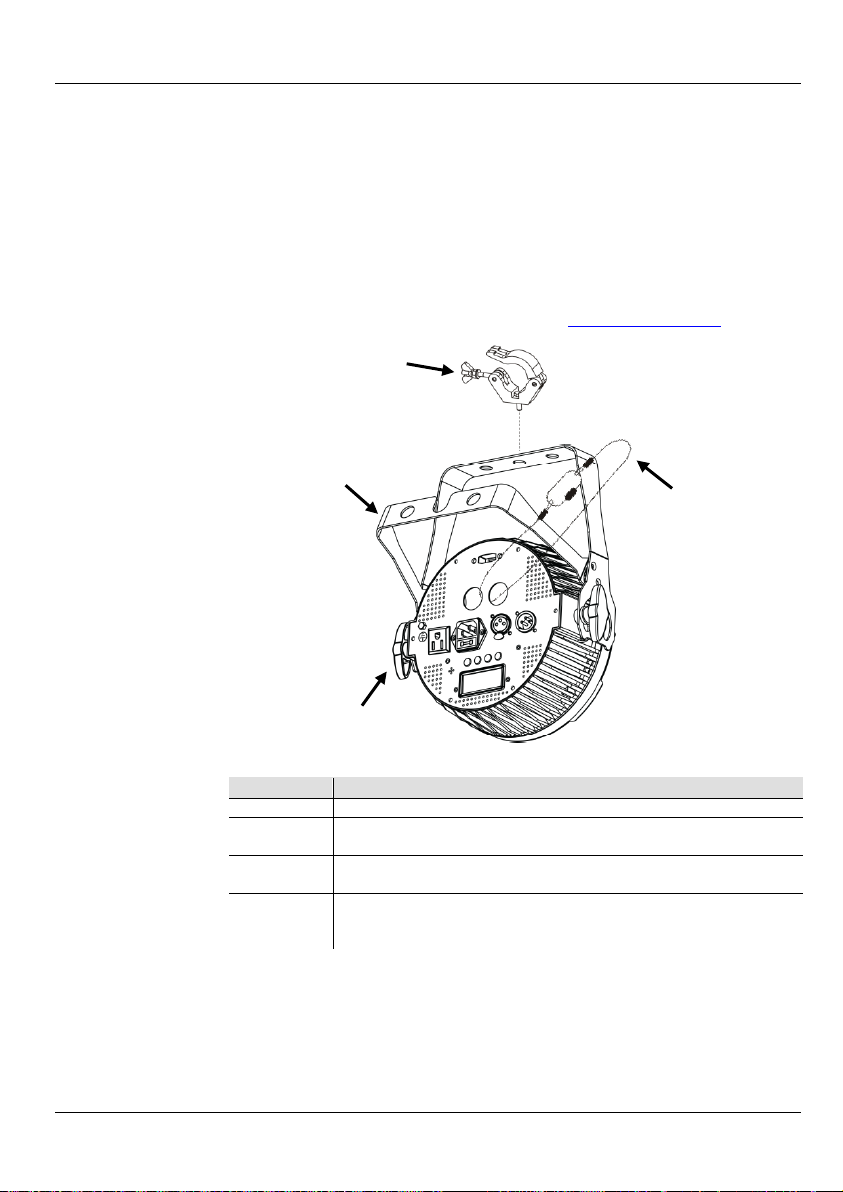

Bracket Adjustment Knob
Mounting Bracket
Mounting Clamp
(such as
the CLP-
15N
from Chauvet)
Safety Cable
(such as CH-05
from Chauvet)

SlimPAR PRO Q USB QRG EN
5
DMX Linking
The SlimPAR PRO Q USB can work with a DMX controller when linked by
DMX serial connections. Instructions for connecting and configuring this
product for DMX operation are in the User Manual. If you are not familiar
with DMX, download the DMX Primer from www.chauvetlighting.com.
Starting
Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address is 503.
Master/Slave
Connection
The SlimPAR PRO Q USB uses the DMX data connection for its
Master/Slave mode. Instructions for connecting and configuring this product
for Master/Slave operation are in the User Manual.
IRC-6 Infrared
Remote
Control
The SlimPAR PRO Q USB is compatible with the IRC-6 infrared remote
control from CHAUVET DJ. For more information on the IRC-
6 or to
download instructions, go to www.chauvetlighting.com.
Menu Options
Main Level
Programming Levels
Description
4-CH
d001–512
4-channel DMX mode
5-CH
d001–512
5-channel DMX mode
10CH
d001–512
10-channel DMX mode
C--
C1–19
Static colors
P--
(automatic)
P1
4-color program (snap)
P2
4-color program (pulse)
P3
19-color program (snap)
P4
19-color program (fading)
S--
S--1–100
Program speed for P1–P4
Snd
(sound-active)
Snd1
4-color program (sound-active)
Snd2
19-color program (sound-active)
Sens
u--0–100
Sound sensitivity
U--
r000–255
(red)
Custom static colors
Combine red, green, blue, and amber
g000–255
(green)
b000–255
(blue)
A000–255
(amber)
dIM
OFF
Dimmer speed settings
dIM1
dIM2
dIM3
SEr
On
Turns infrared on or off
OFF

SlimPAR PRO Q USB QRG EN
6
DMX Values
10CH
Channel
Function
Value
Percent/Setting
1
Dimmer
000 255
0–100%
2
Red
000 255
0–100%
3
Green
000 255
0–100%
4
Blue
000 255
0–100%
5
Amber
000 255
0–100%
6
Color Macros
(overrides Ch. 2–5)
000 010
No function
011 255
Color macros
7 Strobe
000 010
No function
011 255
Strobe, slow to fast
8 Auto Program
000 031
No function
032 069
Auto program 1
070 106
Auto program 2
107 143
Auto program 3
144 180
Auto program 4
181 217
Sound-Active mode 1
218 255
Sound-Active mode 2
9
Program Speed
(when Ch. 8 is
032–180)
000 255 Slow to fast speed
Sound Sensitivity
(when Ch. 8 is
181–255)
000 010
No function
011 255 Low to high sensitivity
10 Dimmer Speed
000 051
Dimmer Speed set from display
052 101
Dimmer speed mode off
102 152
Dimmer speed mode 1 fast
153 203
Dimmer speed mode 2 medium
204 255
Dimmer speed mode 3 slow
5-CH
Channel
Function
Value
Percent/Setting
1
Dimmer
000 255
0–100%
2
Red
000 255
0–100%
3
Green
000 255
0–100%
4
Blue
000 255
0–100%
5
Amber
000 255
0–100%
4-CH
Channel
Function
Value
Percent/Setting
1
Red
000 255
0–100%
2
Green
000 255
0–100%
3
Blue
000 255
0–100%
4
Amber
000 255
0–100%

SlimPAR PRO Q USB GRR ES
7
Acerca de esta
guía
La Guía de referencia rápida (GRR) del SlimPAR PRO Q USB contiene
información básica sobre el producto, como montaje, opciones de menú y
valores DMX. Descargue el manual de usuario de
www.chauvetlighting.com
para una información más detallada.
Exención de
responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de seguridad
Estas notas de seguridad incluyen información importante sobre el montaje,
uso y mantenimiento.
•Conecte este producto SOLO a un circuito con toma de tierra y protegido.
•Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
•Nunca desconecte este producto de la alimentación tirando del cable.
•Cuando monte este producto en alto, use un cable de seguridad.
•
NO permita la presencia de materiales inflamables cerca de la unidad
cuando esté en funcionamiento.
•NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.
•La tensión del enchufe al que conecte este producto ha de estar en el rango
establecido en el grabado o en el panel posterior del producto.
•
¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos
de incendio o descarga, no exponga este producto a la lluvia o la humedad.
•Monte siempre este producto en
una ubicación con ventilación adecuada,
al menos a 20 in (50 cm) de superficies adyacentes.
•
Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad
queda bloqueada.
•Nunca conecte este producto a un atenuador o reostato.
•Sustituya el fusible con uno del mismo tipo y categoría.
•
Use SOLAMENTE los soportes de colgar/montar o las asas para mover
este producto.
•
La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar
este producto a temperaturas más altas.
•En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
•NO abra este producto. No contiene piezas reparables por el usuario.
•
Para evitar un desgaste innecesario y alargar su vida útil, desconecte
completamente el producto mediante el interruptor o desen
chufándolo
durante periodos en que no se use.
Contacto
Fuera de EE. UU., Reino Unido, Irlanda, México o Benelux póngase en
contacto con su distribuidor para solicitar asistencia o devolver un producto.
Visite www.chauvetlighting.com para información de contacto.
Qué va
incluido
•SlimPAR PRO Q USB
•Gel Marco
•
Gel soporte del bastidor
•Cable de alimentación
•Tarjeta de garantía
•
Guía de referencia rápida
Para empezar
Desembale su SlimPAR PRO Q USB y asegúrese de que ha recibido todas las
partes en buen estado. Si la caja o los componentes parecen dañados,
notifíqueselo inmediatamente al transportista, no a Chauvet.

SlimPAR PRO Q USB GRR ES
8
Descripción
del producto
El SlimPAR PRO Q USB es un reflector LED de cuatro colores de gran
resistencia con perfil bajo. La tecnología de infrarrojos integrada le permite
controlar fácilmente los colores estáticos y los programas automáticos con el
mando a distancia IRC-6 opcional
. Control DMX sin cables gracias al puerto
D-
Fi USB integrado. Los doce LED de alta potencia, con cuatro colores,
eliminan prácticamente las sombras multicolor, y su emisión de luz suave y
uniforme lo hace perfecto para aplicaciones de luz frontal.
Visió
n general
del producto
¡ADVERTENCIA! NO enchufe nada que no sea un D-
Fi USB en el puerto
USB. Si lo hace, podría producir daños al producto.
Corriente
alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.
Para evitar un desgaste innecesario y alargar su vida útil, desconecte
completamente el producto mediante el interruptor o desenchufándolo
durante periodos en que no se use.
Alimentación
en cadena
Para ver el máximo número de SlimPAR PRO Q USB que se pueden alimentar en
cadena a 120 V o a 240 V, consulte el Manual de usuario o la etiqueta del producto.
Sustitución
del fusible
1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4.
Quite el fusible fundido de la sujeción en la parte frontal de la tapa de
seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Salida de
alimentación
Portafusibles
Entrada/Salida
DMX
Botones de menú
Entrada de
alimentación
Mando de ajuste de soporte
Soportes de montaje
Paso del cable
de seguridad
Puerto D-Fi USB
Micrófono
Pantalla LED

SlimPAR PRO Q USB GRR ES
9
Montaje
Antes de montar este producto, lea las Notas de seguridad.
Diagrama
de montaje
Descripción
del panel de
control
Botón
Función
<MENU>
Sale del menú o función actual
<UP>
Navega hacia arriba por la lista de menú y aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el valor
numérico cuando está en una función
<ENTER>
Habilita el menú actualmente en pantalla o configura el valor
seleccionado actualmente dentro de la función seleccionada
Conectividad
D-Fi USB
El SlimPAR PRO Q USB tiene la capacidad de convertirse en un
receptor/transmisor D-Fi inalámbrico utilizando el D-Fi USB de C
HAUVET
DJ. Simplemente configure el conmutador DIP para el canal de
recepción/transmisión del D-
Fi, enchúfelo en el puerto USB y luego
configure la personalidad DMX del producto y la dirección DMX. Consulte
las demás instrucciones para conectar y configurar este
producto para
funcionamiento del D-Fi USB en el Manual de usuario.
¡ADVERTENCIA! NO enchufe nada que no sea un D-
Fi USB en el
puerto USB. Si lo hace, podría producir daños al producto.
Una vez conectado, el D-Fi USB tomará el control del producto. El DMX
por cable, el control de pantalla manual/botones de menú y el
IRC-6 no estarán disponibles hasta que desconecte el D-
Fi USB. Los
niveles de prioridad son:
1. D-Fi USB
2. DMX por cable
3. Mando a distancia IRC-6
4. Control de pantalla manual/Botones de menú
Mando de ajuste del soporte
Soporte de montaje
Abrazadera
(como la CLP-15N
de
Chauvet)
Cable de
seguridad
(como el CH-05
de Chauvet)

SlimPAR PRO Q USB GRR ES
10
Enlace DMX
El SlimPAR PRO Q USB puede funcionar con un controlador DMX cuando
se enlaza por conexiones serie DMX. Las instrucciones para conectar y
configurar este producto para funcionamiento DMX están en el Manual de
usuario. Si no está famili
arizado con DMX, descargue el Manual DMX de
www.chauvetlighting.com.
Dirección de
inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la
dirección DMX más recomendable es 503.
Conexión
Maestro/Esclavo
El SlimPAR PRO Q USB usa la conexión de datos DMX para su modo
Maestro/Esclavo. Las instrucciones para conectar y configurar este producto
para funcionamiento Maestro/Esclavo están en el Manual de usuario.
IRC-6 (control
remoto por
infrarrojos)
El SlimPAR PRO Q USB es totalmente compatible con el control remoto por
infrarrojos (IRC-
6) de CHAUVET DJ. Para información adicional sobre el
IRC-6 o para descargar las instrucciones, consulte www.chauvetlighting.com.
Opciones de menú
Nivel principal
Niveles de programación
Descripción
4-CH
d001–512
Modo DMX de 4 canales
5-CH
d001–512
Modo DMX de 5 canales
10CH
d001–512
Modo DMX de 10 canales
C--
C1–19
Colores estático
P--
(automático)
P1
Programa de 4 colores (cambio)
P2
Programa de 4 colores (pulso)
P3
Programa de 19 colores (cambio)
P4
Programa de 19 colores (fundido)
S--
S--1–100
Velocidad de programa para P1–P4
Snd
(activo por sonido)
Snd1
Programa de 4 colores (activo por sonido)
Snd2
Programa de 19 colores (activo por sonido)
Sens
u--0–100
Sensibilidad al sonido
U--
r000–255
(rojo)
Colores estáticos personalizados
Combina rojo, verde, azul y ámbar
g000–255
(verde)
b000–255
(azul)
A000–255
(ámbar)
dIM
OFF
Ajustes de velocidad de atenuador
dIM1
dIM2
dIM3
SEr
On
Activa o desactiva los
infrarrojos
OFF

SlimPAR PRO Q USB GRR ES
11
Valores DMX
10CH
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 255
0–100%
2
Rojo
000 255
0–100%
3
Verde
000 255
0–100%
4
Azul
000 255
0–100%
5
Ámbar
000 255
0–100%
6
Macros de color
(tiene preferencia
sobre C 2-5)
000 010
Sin función
011 255 Macros de color
7 Estroboscopio
000 010
Sin función
011 255
Estroboscopio, slow to fast
8 Programa
automático
000 031
Sin función
032 069
Programa automático 1
070 106
Programa automático 2
107 143
Programa automático 3
144 180
Programa automático 4
181 217
Modo activo por sonido 1
218 255
Modo activo por sonido 2
9
Velocidad de
programa
(cuando el C 8 está
entre 032-180)
000 255 Velocidad de lenta a rápida
Sensibilidad al
sonido (cuando el C
8 está entre 181–255)
000 010
Sin función
011 255 Sensibilidad baja a alta
10 Velocidad
atenuador
000 051
Ajuste de la velocidad del atenuador desde la
pantalla
052 101
Modo velocidad del atenuador apagado
102 152
Modo velocidad del atenuador 1 rápida
153 203
Modo velocidad del atenuador 2 intermedia
204 255
Modo velocidad del atenuador 3 lenta
5-CH
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 255
0–100%
2
Rojo
000 255
0–100%
3
Verde
000 255
0–100%
4
Azul
000 255
0–100%
5
Ámbar
000 255
0–100%
4-CH
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo
000 255
0–100%
2
Verde
000 255
0–100%
3
Azul
000 255
0–100%
4
Ámbar
000 255
0–100%

SlimPAR PRO Q USB MR FR
12
A propos de
ce manuel
Le Manuel de Référence (MR) du SlimPAR PRO Q USB reprend des informations
de base sur cet appareil notamment en matière de montage, d'options de menu et de
valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet
www.chauvetlighting.com pour plus de détails.
Clause de non
Responsabilité
Les informations et caractéristiques contenues dans ce MR sont sujettes à
modification sans préavis.
Consignes de
Sécurité
Ces consignes de sécurité contiennent des informations importantes en matière
d'installation, d'utilisation et d'entretien.
•Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
•
Toujours débrancher l'appareil de la source d'alimentation avant de le
nettoyer ou de remplacer son fusible.
•NE PAS exposer
directement les yeux à la source de lumière lorsque le
produit est allumé.
•Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
•Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
•En cas de montage de l'apparei
l en hauteur, veillez à toujours utiliser un
câble de sécurité.
•
NE PAS laisser de produit inflammable à proximité de l'appareil lorsque
celui-ci fonctionne.
•
NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement,
celui-ci pouvant être très chaud.
•La tension de la source d'énergie à laquelle est connecté cet appareil doit être
dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.
•Cet appareil doit uniquement être utilisé en intérieur !
(IP20) Afin d'éviter
tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet
appareil ni à la pluie ni à l'humidité.
•
Installez toujours cet appareil dans un endroit bien ventilé à au moins 50
cm (20 po) des surfaces adjacentes.
•Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.
•Ne connectez jamais cet appareil à un variateur ou un rhéostat.
•Lors du remplacement du fusible, utilisez le même type et le même ampérage.
•
Utilisez EXCLUSIVEMENT le support de suspension/fixation pour
soulever cet appareil.
•
La température ambiante maximale est de 40 °C (104 °F). Ne faites pas
fonctionner cet appareil à des températures plus élevées.
•En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.
•NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.
•Durant les périodes de non-
utilisation, pour éviter tout usure inutile et pour
prolonger la durée de vie, éteignez complètement l'appareil en le
débranchant ou en coupant le disjoncteur.
Nous
contacter
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique ou du
Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou pour
retourner un appareil. Veuillez consulter le site internet
www.chauvetlighting.com pour obtenir des informations pour nous contacter.

SlimPAR PRO Q USB MR FR
13
Contenu
•SlimPAR PRO Q USB
•Porte-gélatine
•Support de gélatine
•Cordon d'alimentation
•Fiche de garantie
•Manuel de référence
Préalable
Déballez votre SlimPAR PRO Q USB et assurez-vous que vous avez reçu
toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés,
contactez immédiatement le transporteur, et non pas Chauvet.
Description
de l'appareil
Le SlimPAR PRO Q USB est un projecteur Par LED quadricolore compact et
résistant. La technologie infrarouge intégrée permet de facilement contrôler les
couleurs statiques et les programmes automatisés grâce à la télécommande IRC-
6
en option. Le port D-Fi USB intégré permet d'effectuer un contrôle DMX sans f
il.
Les douze LED quadricolores haute puissance permettent d'éliminer quasiment
toute ombre multicolore. De plus, la sortie lumineuse douce et uniforme fait de ce
projecteur un appareil idéal pour les usages en lumière frontale.
Vue
d'ensemble du
produit
ATTENTION ! NE branchez QUE des appareils D-Fi USB sur le port
USB. Le non-respect de cette consigne peut endommager l'appareil.
Alimentation
CA
Cet appareil est doté d'une alimentation universelle qui peut
prendre en charge
toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Durant les périodes de non-utilisation, pour éviter toute usure inutile et
pour prolonger la durée de vie, éteignez complètement l'appareil en le
débranchant ou en coupant le disjoncteur.
Sortie
d'alimentation
Porte-fusible
Entrée/sortie
DMX
Affichage LED
Entrée
d'alimentation
Poignées de réglage des supports de montage
Supports de montage
Passage du câble
de sécurité
Port D-Fi USB
Microphone
Boutons du menu

SlimPAR PRO Q USB MR FR
14
Chaînage
électrique
Pour savoir combien de projecteurs SlimPAR PRO Q USB peuvent être
chaînés entre eux au maximum sur du 120 V ou du 240 V, veuillez consulter
le manuel de l'utilisateur ou l'étiquette sur l'appareil.
Remplacement
des fusibles
1. Débranchez l'appareil.
2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. Soulevez le capuchon de sécurité hors du boîtier.
4.
Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de
sécurité et remplacez-le par un fusible de
même type et de même
ampérage.
5. Remettez le porte-fusible en place puis rebranchez.
Montage
Avant de monter cet appareil, veuillez lire les consignes de sécurité.
Schéma de
montage
Description du
panneau de
commande
Bouton
Fonction
<MENU>
Permet de sortir du menu ou de la fonction en cours
<UP>
Permet de naviguer vers le haut dans la liste du menu et
d'incrémenter une valeur numérique dans une fonction
<DOWN>
Permet de naviguer vers le bas dans la liste du menu et de
décrémenter une valeur numérique dans une fonction
<ENTER>
Active l'entrée de menu actuellement affichée ou confirme la
valeur actuellement sélectionnée pour la fonction en cours de
sélection
Poignées de réglage des
supports de montage
Support de montage
Pince
(par exemple modèle
CLP-15N de Chauvet)
Câble de sécurité
(par exemple modèle
CH-05 de Chauvet)

SlimPAR PRO Q USB MR FR
15
Connectivité
D-Fi USB
Le SlimPAR PRO Q USB peut se transformer en récepteur/émetteur D-Fi
sans fil avec l'utilisation du module D-Fi USB de CHAUVET DJ
. Il suffit
de régler l'interrupteur DIP sur le canal réception/émission, de brancher le
module sur le port USB et de paramétrer la personnalité et
l'adresse DMX
de l'appareil. Vous trouverez davantage d'instructions pour la connexion et
la configuration de cet appareil pour le fonctionnement en DMX dans le
manuel d'utilisation.
ATTENTION! NE branchez QUE des appareils D-Fi USB
sur le port
USB. Le non-respect de cette consigne peut endommager l'appareil.
Une fois branché, le module D-Fi USB prendra le contact de l'appareil.
Le DMX filaire, le contrôle manuel de l'affichage, les boutons du menu
et l'IRC-6 seront indisponibles jusqu'à ce que vous d
ébranchiez le
module D-Fi USB. Les niveaux de priorité sont comme suit :
1. Module D-Fi USB
2. DMX filaire
3. Télécommande sans-fil IRC-6
4. Affichage digitale manuel / boutons du menu
Chaînage DMX
Le SlimPAR PRO Q USB peut fonctionner avec un contrôleur DMX
lorsqu'il est relié par des connexions séries DMX. Les instructions pour la
connexion et la configuration de cet appareil pour le fonctionnement en
DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas
familier
avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à
l'adresse www.chauvetlighting.com.
Adresse de
départ
Pour permettre un accès à l'ensemble des canaux de chaque mode DMX,
l'adresse DMX maximale recommandée est 503.
Connexion
maître/esclave
Le SlimPAR PRO Q USB utilise une connexion de données DMX pour le
fonctionnement de son mode maître/esclave. Les instructions pour la
connexion et la configuration de cet appareil pour le
fonctionnement en
maître/esclave sont indiquées dans le manuel d'utilisation.
IRC-6
(Télécommande
par infrarouge)
Le SlimPAR PRO Q USB est compatible avec la télécommande infra-rouge
(IRC-6) de CHAUVET DJ. Pour plus d'informations sur l'IRC-6
ou pour
télécharger les instructions, rendez-
vous à l'adresse
www.chauvetlighting.com.

SlimPAR PRO Q USB MR FR
16
Options du menu
Niveau principal
Étapes de programmatión
Description
4-CH
d001–512
Mode DMX à 4 canaux
5-CH
d001–512
Mode DMX à 5 canaux
10CH
d001–512
Mode DMX à 10 canaux
C--
C1–19
Couleurs statiques
P--
(automatique)
P1
Programme à 4 couleurs (accroche)
P2
Programme à 4 couleurs (pulsation)
P3
Programme à 19 couleurs (accroche)
P4
Programme à 19 couleurs (fondu)
S--
S--1–100
Vitesse de programme pour P1 à P4
Snd
(activation par le
son)
Snd1
Programme à 4 couleurs
(activation par le son)
Snd2
Programme à 19 couleurs
(activation par le son)
Sens
u--0–100
Sensibilité au son
U--
r000–255
(rouge)
Couleurs statiques personnalisées
Combinaison de rouge, vert, bleu y ambre
g000–255
(vert)
b000–255
(bleu)
A000–255
(ambre)
dIM
OFF
Paramétrage de vitesse de gradateur
dIM1
dIM2
dIM3
SEr
On
Permet d'activer ou désactiver l'infrarouge
OFF

SlimPAR PRO Q USB MR FR
17
Valeurs DMX
10CH
Canal
Fonction
Valeur
Pourcentage/Paramétrage
1
Gradateur
000 255
0 à 100%
2
Rouge
000 255
0 à 100%
3
Vert
000 255
0 à 100%
4
Bleu
000 255
0 à 100%
5
Ambre
000 255
0 à 100%
6
Macros de
couleurs
(forçage des
canaux 2 à 5)
000 010
Aucune fonction
011 255 Macros de couleurs
7 Stroboscope
000 010
Pas de fonction
011 255
Vitesse de stroboscope lente à rapide
8 Programme
automatique
000 031
Aucune fonction
032 069
Programme automatique 1
070 106
Programme automatique 2
107 143
Programme automatique 3
144 180
Programme automatique 4
181 217
Mode d'activation par le son 1
218 255
Mode d'activation par le son 2
9
Vitesse du
programme
(lorsque le canal 8
est entre 032 et 180)
000 255 Vitesse lente à rapide
Sensibilité au son
(lorsque le canal 8
est entre 181 et 255)
000 010
Aucune fonction
011 255 Sensibilité basse à élevée
10 Vitesse de
gradation
000 051
Vitesse de gradation réglée depuis l'affichage
052 101
Arrêt du mode de vitesse de gradation
102 152
Mode 1 de vitesse de gradation (rapide)
153 203
Mode 2 de vitesse de gradation (moyen)
204 255
Mode 3 de vitesse de gradation (lent)
5-CH
Canal
Fonction
Valeur
Pourcentage/Paramétrage
1
Gradateur
000 255
0 à 100%
2
Rouge
000 255
0 à 100%
3
Vert
000 255
0 à 100%
4
Bleu
000 255
0 à 100%
5
Ambre
000 255
0 à 100%
4-CH
Canal
Fonction
Valeur
Pourcentage/Paramétrage
1
Rouge
000 255
0 à 100%
2
Vert
000 255
0 à 100%
3
Bleu
000 255
0 à 100%
4
Ambre
000 255
0 à 100%

SlimPAR PRO Q USB SAL DE
18
Über diese
Schnell
-
anleitung
In der Schnellanleitung des SlimPAR PRO Q USB finden Sie die wesentlichen
Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX
-
Werte des Geräts. Laden Sie für weiterführende Informationen unter
www.chauvetlighting.com das Benutzerhandbuch herunter.
Haftungsausschluss
Die in dieser Anleitung aufgeführten Informationen und Spezifikationen
können ohne vorherige Ankündigung geändert werden.
Sicherheitshinweise
Diese Sicherheitshinweise enthalten wichtige Informationen über die
Montage, Verwendung und Wartung des Geräts.
•Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen
und geschützten Stromkreis an.
•Trennen Sie das Gerät v
on der Stromquelle, bevor Sie es reinigen oder die
Sicherung auswechseln.
•NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
•Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
•Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
•Bei Montage über Kopf immer ein Sicherungsseil verwenden.
•
KEINE entflammbaren Materialien während des Betriebs in der Nähe des
Geräts lagern.
•NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.
•Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss
sich innerhalb des Spannungsbereiches befinden, der auf dem
Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
•Dieses Gerät darf nur im Innenbereich
verwendet werden. (IP20) Um das
Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie
das Gerät nicht Regen oder Feuchtigkeit aussetzen.
•
Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und
mit einem Abstand von 50 cm zu den angrenzenden Flächen.
•
Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts
nicht verschlossen sind.
•Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
•Achten Sie beim Auswechseln der Sicherung darauf, den
gleichen Typ
mit den gleichen Werten zu verwenden.
•Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
•
Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie
das Gerät nicht bei höheren Temperaturen in Betrieb.
•Bei ernsthaften
Betriebsproblemen stoppen Sie umgehend die Verwendung
des Geräts.
•
Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den
Kunden wartungsfrei.
•
Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts
zu verlängern, trennen Sie währen
d längerer Perioden des Nichtgebrauchs
das Gerät vom Stromnetz –
entweder per Trennschalter oder durch
Herausziehen des Steckers aus der Steckdose.
Kontakt
Kunden außerhalb der USA, GB, Irland, Mexiko oder Benelux wenden sich an ihren
Lieferanten, um den
Kundensupport in Anspruch zu nehmen oder ein Produkt
zurückzuschicken. Kontaktinformationen finden Sie unter www.chauvetlighting.com.

SlimPAR PRO Q USB SAL DE
19
Packungsinhalt
•SlimPAR PRO Q USB
•Gel-Rahmen
•Halter für Gel-Rahmen
•Netzkabel
•Garantiekarte
•Schnellanleitung
Start
Packen Sie Ihren SlimPAR PRO Q USB aus und überprüfen Sie, ob Sie alle Teile
unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist,
benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.
Produkt-
beschreibung
Die SlimPAR PRO Q USB ist eine vierfarbige LED-PAR-Kanne in flacher
Bauweise für den robusten Einsatz. Die integrierte Infrarottechnologie erlaubt
eine einfache Steuerung der statischen Farben und automatischen Programme
per optionaler Fernbedienung IRC-6. Drahtlose DMX-
Steuerung mit dem
bequemen, integrierten D-Fi  USB-
Anschluss. Zwölf vierfarbige
Hochleistungs-
LEDs eliminieren nahezu die unerwünschten mehrfarbigen
Schatten und sorgen für gleichmäßige Farben, wodurch sich das Gerät
hervorragend für die Frontbeleuchtung eignet.
Produktübersicht
ACHTUNG! KEIN anderes Gerät als einen D-Fi USB in den USB-
Anschluss
einstecken. Dies könnte zu Beschädigungen des Produkts führen.
Wechselstrom
Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende
Spannung erkennt, sobald der
Netzstecker in die Schukosteckdose gesteckt wird,
und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten.
Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts
zu verlängern, trennen Sie während längerer Perioden des
Nichtgebrauchs das Gerät vom Stromnetz –
entweder per Trennschalter
oder durch Herausziehen des Steckers aus der Steckdose.
Stromausgang
Sicherungshalter
DMX-
Eingang/-
Ausgang
LED-Anzeige
Stromzufuhr
Bügeleinstellknopf
Befestigungsbügel
Sicherheitskabel-
Durchschlaufung
D-Fi USB Anschluss
Mikrofon
Menütasten

SlimPAR PRO Q USB SAL DE
20
Serienschaltung
der Geräte
Informationen zur maximalen Anzahl der SlimPAR PRO Q USB-Geräte, die
bei 120 V oder 240 V in Serie
geschaltet werden können, finden Sie in der
Bedienungsanleitung oder auf dem Typenschild am Gerät.
Auswechseln
der Sicherung
1. Trennen Sie das Gerät vom Stromnetz.
2.
Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz
des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.
4.
Entfernen Sie die durchgebrannte Sicherung von der Klemme am
Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine
Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den
Sicherungshalter wieder zurück, und schließen Sie das
Gerät an das Stromnetz an.
Montage
Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.
Montageansicht
Beschreibung
des
Bedienfeldes
Taste
Funktion
<MENU>
Wählt einen Betriebsmodus oder verlässt die aktuelle
Menüoption
<UP>
Damit navigieren Sie durch die Menüpunkte nach oben und
erhöhen den numerischen Wert der entsprechenden Funktionen
<DOWN>
Damit navigieren Sie durch die Menüpunkte nach unten und
verringern den numerischen Wert der entsprechenden Funktionen
<ENTER>
Aktiviert eine Menüoption oder einen ausgewählten Wert
Bügeleinstellknopf
Befestigungsbügel
Klemmen-
(wie die CLP-15N
von
Chauvet)
Sicherheitskabel
(wie die CH-05 von
Chauvet)
