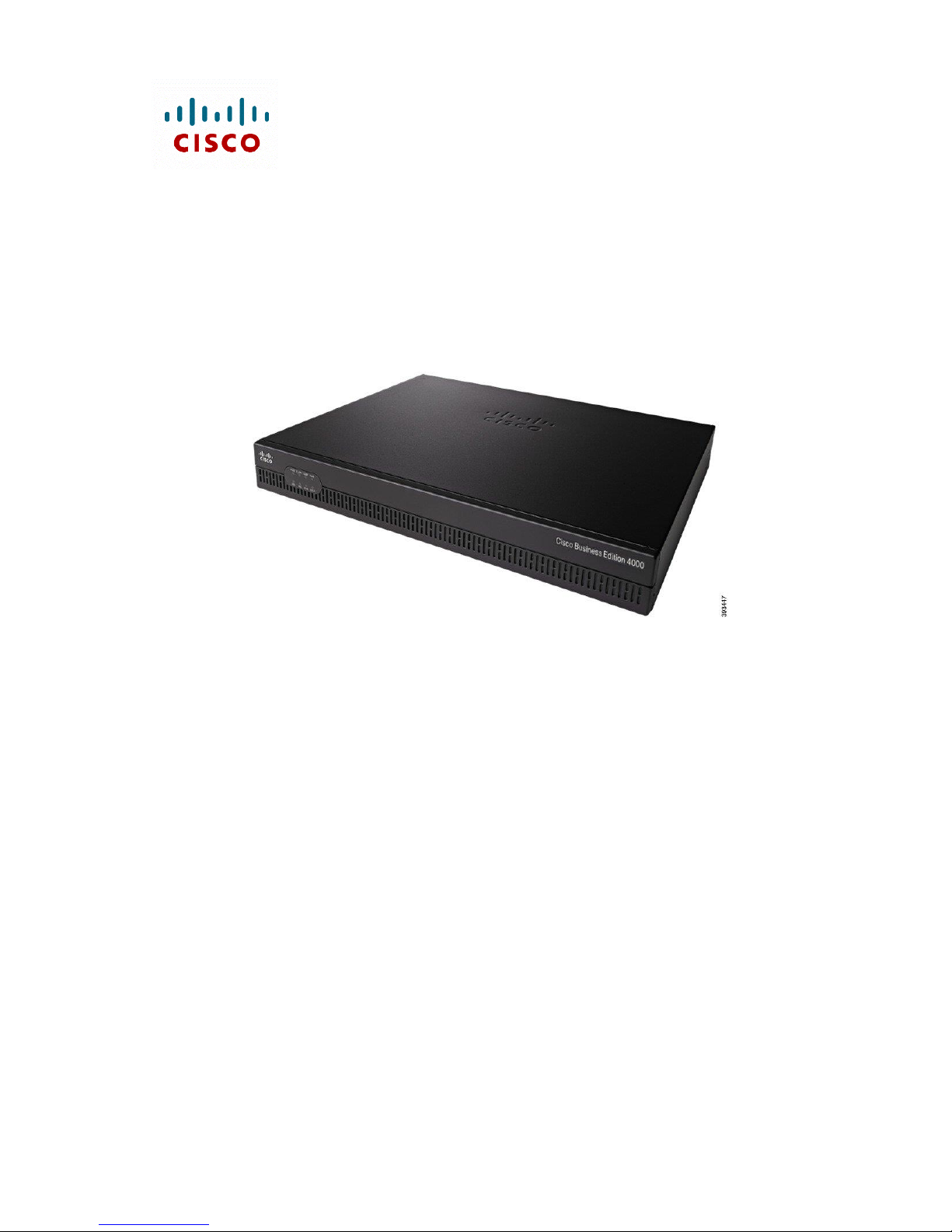

Cisco Business Edition 4000
Quick Start Guide
Read Before Unpacking!
Guide de démarrage rapide
Lisez avant de déballer!

Cisco Business Edition 4000

Cisco Business Edition 4000
Welcome
Thank you for choosing Cisco Business Edition 4000 (BE4000). Use this guide to
install and activate the product.
Package Contents
Your BE4000 package must include the following items. If any item is missing or
appears to be damaged, contact your supplier immediately.
Cisco Business Edition 4000
Rack‐mounting and chassis grounding kits
Power adapter and a cord
Quick Start Guide
Before You Begin
You must have the following ready before installation:
110/220 VAC power feed
Ethernet network ports configured for the product
(Optional) Smart phone or tablet with a QR Code scanner application
Space and fastenings for installing in a standard 19-inch rack, if preferred
Provisioned SIP, ISDN, or Analog Telephony services
Getting to Know Your Cisco Business Edition 4000
The components of your BE4000 are numbered in the illustration inside the front
cover of this document.
1
Locking point (lock not provided)
10
Gigabit Ethernet interface 0/0/0
2
Diagnostics Interface (MGMT)
11
GBIC Port (not used)
3
AUX Port (not used)
12
Interface slot 1
4
Gigabit Ethernet interface 0/0/1
13
Interface slot 2
5
Ground connector
14
Bracket mounting point (both sides)
6
Power On/Off switch
15
Front panel LED indicators
7
Power supply connector
16
Product Serial Number
8
USB Port (not used)
17
Deployment QR Code
9
Diagnostics Interface (Console)
For Your Safety!
You should be familiar with the safety procedures involved with electrical circuitry
and standard practices for installing communications equipment.

Cisco Business Edition 4000
Install the BE4000
Step 1. Unpack the BE4000 and locate the QR code (17) on the underside of the
product.
Step 2. Use a QR scanner application to scan the QR code and launch the
BE4000 portal. If you don’t have a QR scanner, browse to the BE4000
portal - https://be4000.cisco.com/deploy.
Step 3. Enter the serial number (16) if prompted, and select your customer-site
configuration.
Step 4. Connect the BE4000 to the network services as described in the portal.
Step 5. We recommend that you install the BE4000 in a 19-inch rack. You can
also wall mount or place the BE4000 on any secure flat surface, if
preferred.
Step 6. If you are installing in a rack, use the illustration (14) inside the front cover
as a guide to attach the mounting brackets with the screws provided. Use
suitable fastenings to secure the product in place.
Step 7. Connect the power supply to the BE4000 (7) and the mains supply, then
switch on (6). You can track the progress of your BE4000 activation in the
portal.
Where to Go from Here
After successfully installing the BE4000, you can configure and
monitor services through the portal: https://be4000.cisco.com
Cisco Technical Assistance Center. www.cisco.com/tac
Cisco BE4000 Product Information. www.cisco.com/go/be4000
Warranty Information. www.cisco.com/go/warranty

Cisco Business Edition 4000
Bienvenue
Nous vous remercions d'avoir choisi Cisco Business Edition 4000 (BE4000). Utilisez
ce guide pour installer et activer le produit.
Contenu du coffret
Votre coffret BE4000 doit contenir les éléments ci-après. Si l'un des éléments est
manquant ou semble endommagé, contactez votre fournisseur immédiatement.
Cisco Business Edition 4000
Kit de mise à la terre pour rack et châssis
Cordon et adaptateur secteur
Guide de démarrage rapide
Avant de commencer
Vous devez disposer des éléments suivants avant l'installation :
Une alimentation 110/220 V CA
Un ou plusieurs ports réseau Ethernet configurés pour le produit
(Facultatif) Un smartphone ou une tablette doté(e) d'une application de lecture
de codes QR
De l'espace et des fixations pour l'installation dans un rack standard de 19
pouces, si vous le souhaitez
Une fourniture de services SIP, ISDN ou de téléphonie analogique
Présentation de Cisco Business Edition 4000
Les composants de votre BE4000 sont numérotés sur l'illustration de la couverture
de ce document.
1
Point de verrouillage (verrou non
fourni)
10
Interface Gigabit Ethernet 0/0/0
2
Interface de diagnostics (MGMT)
11
Port GBIC (non utilisé)
3
Port AUX (non utilisé)
12
Emplacement de l'interface 1
4
Interface Gigabit Ethernet 0/0/1
13
Emplacement de l'interface 2
5
Connecteur de mise à la terre
14
Point de fixation du support (des
deux côtés)
6
Interrupteur marche/arrêt
15
Voyants DEL de la façade
7
Connecteur d'alimentation
16
Numéro de série du produit
8
Port USB (non utilisé)
17
Code QR de déploiement
9
Interface de diagnostics
(CONSOLE)
Pour votre sécurité :
Vous devez être familiarisé avec les procédures de sécurité relatives aux circuits
électriques et avec les pratiques standard d'installation du matériel de
communication, ainsi qu'à la prévention des accidents.

Cisco Business Edition 4000
Installation du BE4000
Étape 1. Déballez le BE4000 et localisez le code QR (17) sur la face inférieure du
produit.
Étape 2. Utilisez une application de scanner QR pour scanner le code QR et lancer
le site d'activation du produit. Si vous ne disposez pas d'un scanner QR,
rendez-vous sur https://be4000.cisco.com/deploy .
Étape 3. Connectez-vous au portail BE4000. Entrez le numéro de série (16) si vous
y êtes invité et sélectionnez la configuration souhaitée pour le site du
client.
Étape 4. Connectez le BE4000 aux services réseau comme décrit dans le portail.
Étape 5. Cisco recommande d'installer le BE4000 dans un rack standard de 19
pouces. Vous pouvez également accrocher le BE4000 à un mur, ou le
placer sur n'importe quelle surface plane et sécurisée, si vous le
souhaitez.
Étape 6. Si vous installez le produit dans un rack, utilisez l'illustration (14) de la
couverture comme guide pour fixer les supports de montage avec les vis
fournies. Utilisez des fixations appropriées pour le fixer solidement le
produit dans le rack.
Étape 7. Branchez l 'alimentation au BE4000 (7) et au secteur, puis mettez-le en
marche (6). Vous pouvez suivre la progression de l'activation de votre
BE4000 sur le portail.
Problèmes et solutions
Après l'installation réussie du BE4000, les services peuvent être
configurés et contrôlés via le portail: https://be4000.cisco.com
Centre d'assistance technique Cisco (TAC). www.cisco.com/tac
Informations sur le produit Cisco BE4000.
www.cisco.com/go/be4000
Informations sur la garantie. www.cisco.com/go/warranty

Cisco Business Edition 4000
