Climit 24 OF User manual

6328418 - 12/2021 - R1
Chaudières murales à basse température
Low temperature wall mounted boiler
MANUEL POUR L’UTILISATION, L’INSTALLATION ET L’ENTRETIEN
USER, INSTALLATION AND SERVICING INSTRUCTIONS
OF-BF
FR
EN
TRADUCTION DES INSTRUCTIONS ORIGINALES  TRANSLATION OF THE ORIGINAL INSTRUCTIONS

2
FR
Cher client,
Nous vous remercions d'avoir acheté une chaudière
Climit OF-BF ,
un appareil modulant à basse température, de dernière générati-
on, avec des caractéristiques techniques et des performances su-
sceptibles de satisfaire vos exigences de chauffage et d'eau chau-
de sanitaire instantanée, en toute sécurité et avec des coûts de
fonctionnement réduits.
Gamme
MODÈLE CODE
24 OF
(G20) 8112184
24 BF
(G20) 8112152
28 BF
(G20) 8112154
38 BF
(G20) 8112156
Conformité
La société déclare que les chaudières OF-BF sont conformes aux
exigences essentielles des directives suivantes :
– Règlement du gaz (UE) 2016/426
– Directive Rendements 92/42/CEE
– Directive Basse Tension 2014/35/UE
– Directive de la Compatibilité Électromagnétique 2014/30/UE
Symboles
a
ATTENTION
Pour indiquer des actions qui, si elles ne sont pas cor-
rectement réalisées, peuvent provoquer des accidents
d'origine générique ou peuvent générer des dysfonction-
nements ou dommages matériels à l'appareil ; elles exi-
gent donc une attention particulière et une préparation
adéquate.
f
DANGER ÉLECTRIQUE
Pour indiquer des actions qui, si elles ne sont pas cor-
rectement réalisées, peuvent provoquer des accidents
de nature électrique ; elles exigent donc une attention
particulière et une préparation adéquate.
d
IL EST INTERDIT
Pour indiquer des actions qui NE DOIVENT PAS être
réalisées.
m
AVERTISSEMENTS
Pour indiquer des informations particulièrement utiles
et importantes.
Structure du manuel
Ce manuel est organisé de la façon indiquée ci-dessous.
INSTRUCTIONS POUR L'UTILISATION
SOMMAIRE 5
DESCRIPTION DE L'APPAREIL
SOMMAIRE 11
INSTRUCTIONS POUR
L'INSTALLATION ET L'ENTRETIEN
SOMMAIRE 23

3
FR
Avertissements et règles de sécurité
m
AVERTISSEMENTS
– Après avoir enlevé l'emballage, assu-
rez-vous que le matériel fourni soit in-
tègre et complet, et en cas de non con-
formité, adressez-vous à l'Agence qui
vous a vendu l'appareil.
– L'appareil doit être destiné à l'utilisation
prévue par
Climit qui n'est pas respon-
sable des dommages causés aux per-
sonnes, animaux ou choses, des erreurs
d'installation, de réglage, d'entretien et
d'utilisations impropres de l'appareil.
– En cas de fuite d'eau, débranchez l'ap-
pareil du réseau d'alimentation électriq-
ue, coupez l'alimentation hydrique et
avisez immédiatement le personnel pro-
fessionnellement qualifié.
– Vérifiez régulièrement que la pression
de fonctionnement de l'installation hy-
draulique, à froid, soit de
1-1,2 bar . Dans
le cas contraire, effectuez le remplissa-
ge ou contactez le personnel profession-
nellement qualifié.
– La non-utilisation de l'appareil à long
terme comporte la réalisation de l'une
des opérations suivantes :
-
positionnez l'interrupteur général de
l'installation sur « OFF-éteint »;
- fermez les robinets du combustible et
de l'eau de l'installation hydrique.
– Afin d'assurer une efficacité optimale de
l'appareil Climit conseille d'en effectuer,
selon une périodicité ANNUELLE , le con-
trôle/entretien.
– En cas d'endommagement, le câble d'a-
limentation doit être remplacé avec un
câble commandé comme pièce de re-
change et avec les mêmes caractéris-
tiques (type X). Le montage doit être
effectué par un personnel profession-
nellement qualifié.
m
AVERTISSEMENTS
– Nous conseillons à tous les opérateurs
de lire ce manuel avec attention de façon
à pouvoir utiliser l'appareil de manière
rationnelle et sûre.
–
Ce manuel est partie intégrante de l'ap-
pareil. Il doit donc être conservé avec
soin pour de futures consultations et
doit toujours l'accompagner même en
cas de vente à un autre Propriétaire ou
Utilisateur ou s'il est installé sur une au-
tre installation.
–
L’installation et l'entretien de l'appareil
doivent être effectués par une entreprise
agréée ou par du personnel profession-
nellement qualifié conformément aux
indications de ce manuel et qui, à la fin
des travaux, soit en mesure d'établir une
déclaration de conformité aux Normes
Techniques et à la Législation, nationale
et locale, en vigueur dans le pays d'utili-
sation de l'appareil.
–
L'appareil ne peut être réparé que par
un personnel professionnel et qualifié,
en utilisant uniquement des pièces de
rechange d'origine. Le non-respect de
ces instructions peut compromettre la
sécurité de l'appareil et entraîner l'an-
nulation immédiate de la garantie.
–
CLIMIT se réserve le droit de modifier
à tout moment et sans préavis ses pro-
pres produits afin de les améliorer sans
en compromettre les caractéristiques
essentielles. Toutes les illustrations
graphiques et/ou photos présentes dans
ce document peuvent être représentées
avec des accessoires en option qui va-
rient en fonction du pays d’utilisation de
l’appareil.

4
FR
Interdictions
d
IL EST INTERDIT
– L’usage de l'appareil par des enfants
d'âge inférieur à 8 ans. L’appareil peut
être utilisé par enfants d'un âge non
inférieur à 8 ans et par des personnes
ayant des capacités physiques, senso-
rielles ou mentales réduites, ou sans
l'expérience ou la connaissance nécess-
aire, à condition qu'ils soient surveillés
ou qu'ils aient reçu les instructions rela-
tives à un usage sûr de l'appareil et à la
compréhension des dangers liés à celui.
ci.
– Que les enfants jouent avec l'appareil.
– Que le nettoyage et l'entretien destiné à
l'utilisateur soit effectué par des enfants
sans surveillance.
– Actionner des dispositifs ou des appa-
reils électriques tels que des interrup-
teurs, appareils électroménagers, etc. si
vous sentez une odeur de combustible
ou de produits non-brulés. Dans ce cas :
- aérez la pièce en ouvrant portes et
fenêtres;
- fermez le dispositif d'arrêt du combu-
stible;
- contactez immédiatement un person-
nel professionnellement qualifié.
– Toucher l'appareil si vous êtes pieds nus
ou si des membres de votre corps sont
mouillés.
– Toute intervention technique ou de net-
toyage avant d'avoir débranché l'appa-
reil du réseau d'alimentation électrique,
en positionnant l'interrupteur général
de l'installation sur « OFF-éteint », et
d'avoir fermé l'alimentation du gaz.
– Modifier les dispositifs de sécurité ou de
réglage sans l'autorisation et les indica-
tions du constructeur de l'appareil.
d
IL EST INTERDIT
– Boucher l'évacuation de la condensation
(si présent).
– Tirer, détacher, tordre les câbles électriq-
ues qui sortent de l'appareil, même si
celui-ci est débranché du réseau d'ali-
mentation électrique.
– Exposer la chaudière aux agents atmo-
sphériques. Celle-ci est conçue pour
fonctionner dans un lieu partiellement
protégé selon la EN 15502 avec une
température ambiante maximale de 60
°C et minimale de - 5 °C. Nous conseil-
lons d'installer la chaudière sous le ver-
sant d'un toit, à l'intérieur d'un balcon ou
d'une niche abritée, toutefois toujours
protégée de l'action directe des intem-
péries (pluie, grêle, neige). La chaudière
est dotée d'une fonction standard anti-
gel.
– Boucher ou réduire la taille des ouver-
tures d'aération du lieu d'installation, si
présentes.
–Couper l'alimentation électrique et du
combustible à l'appareil si la températ-
ure extérieure descend en-dessous de
ZÉRO (risque de gel).
–Laisser des conteneurs et des substan-
ces inflammables dans le lieu d'installa-
tion de l'appareil.
–Jeter le matériau d'emballage dans l'en-
vironnement car il peut constituer une
source de danger potentielle. Il doit donc
être éliminé conformément à la législat-
ion en vigueur dans le pays d'utilisation
de l'appareil.

5
FR
INSTRUCTIONS POUR L'UTILISATION
Sommaire
1 OPÉRER AVEC LA CHAUDIÈRE OF-BF 6
1.1 Panneau de commandes .........................6
1.2 Contrôles préliminaires ..........................7
1.3 Allumage ......................................7
1.4 Réglage de la température de départ ...............7
1.5 Réglage de la température de l'eau chaude sanitaire ..7
1.6 Codes anomalies / pannes . . . . . . . . . . . . . . . . . . . . . . . . 8
1.6.1 Demande d'entretien ................... 8
2 ARRÊT 8
2.1 Arrêt temporaire ................................8
2.2 Extinction à long terme...........................9
3 ENTRETIEN 9
3.1 Règlementations ................................9
3.2 Nettoyage externe ...............................9
3.2.1 Nettoyage du capot..................... 9
4 ÉLIMINATION 9
4.1 Élimination de l'appareil..........................9

6
FR
1 OPÉRER AVEC LA CHAUDIÈRE OFBF

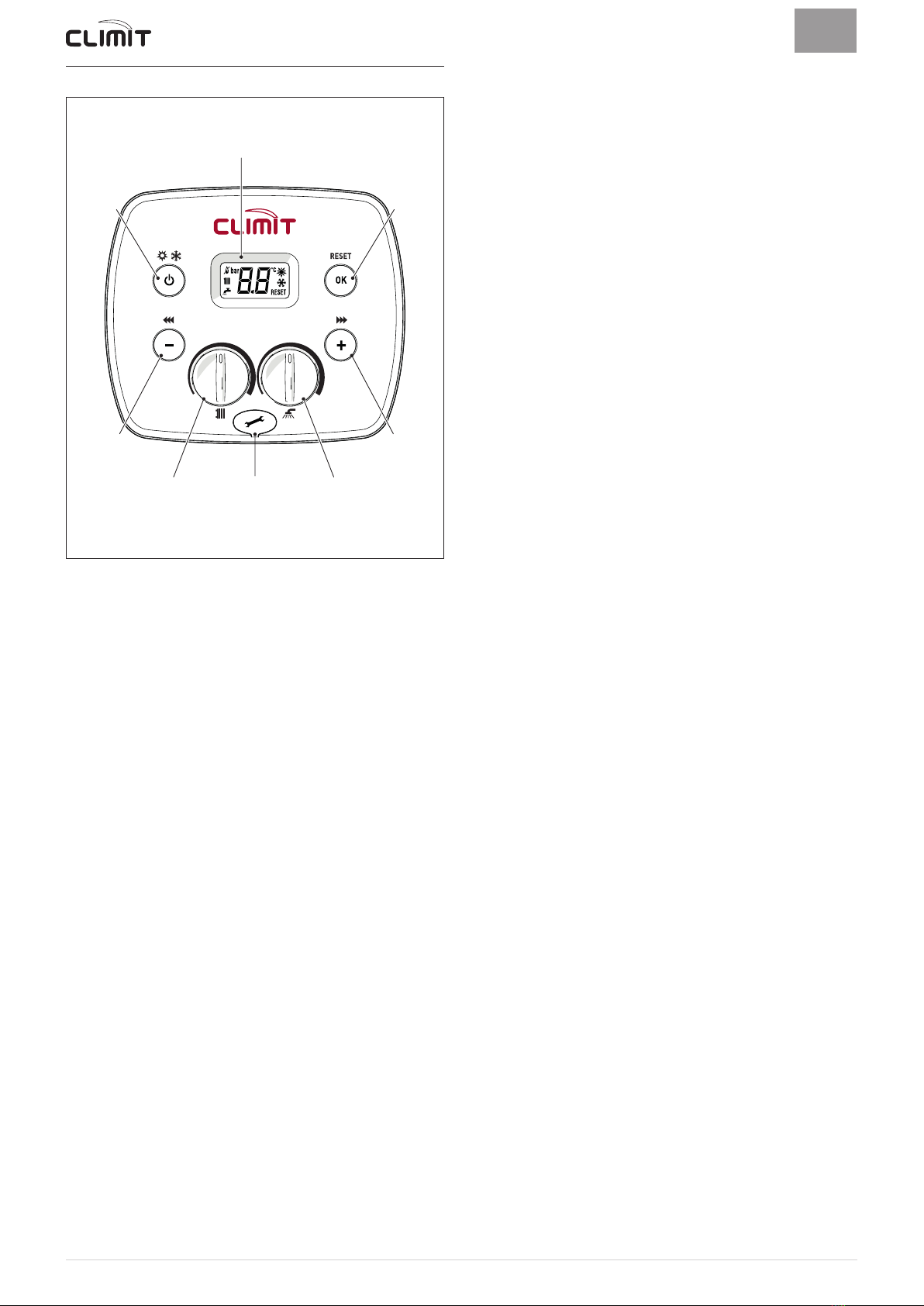

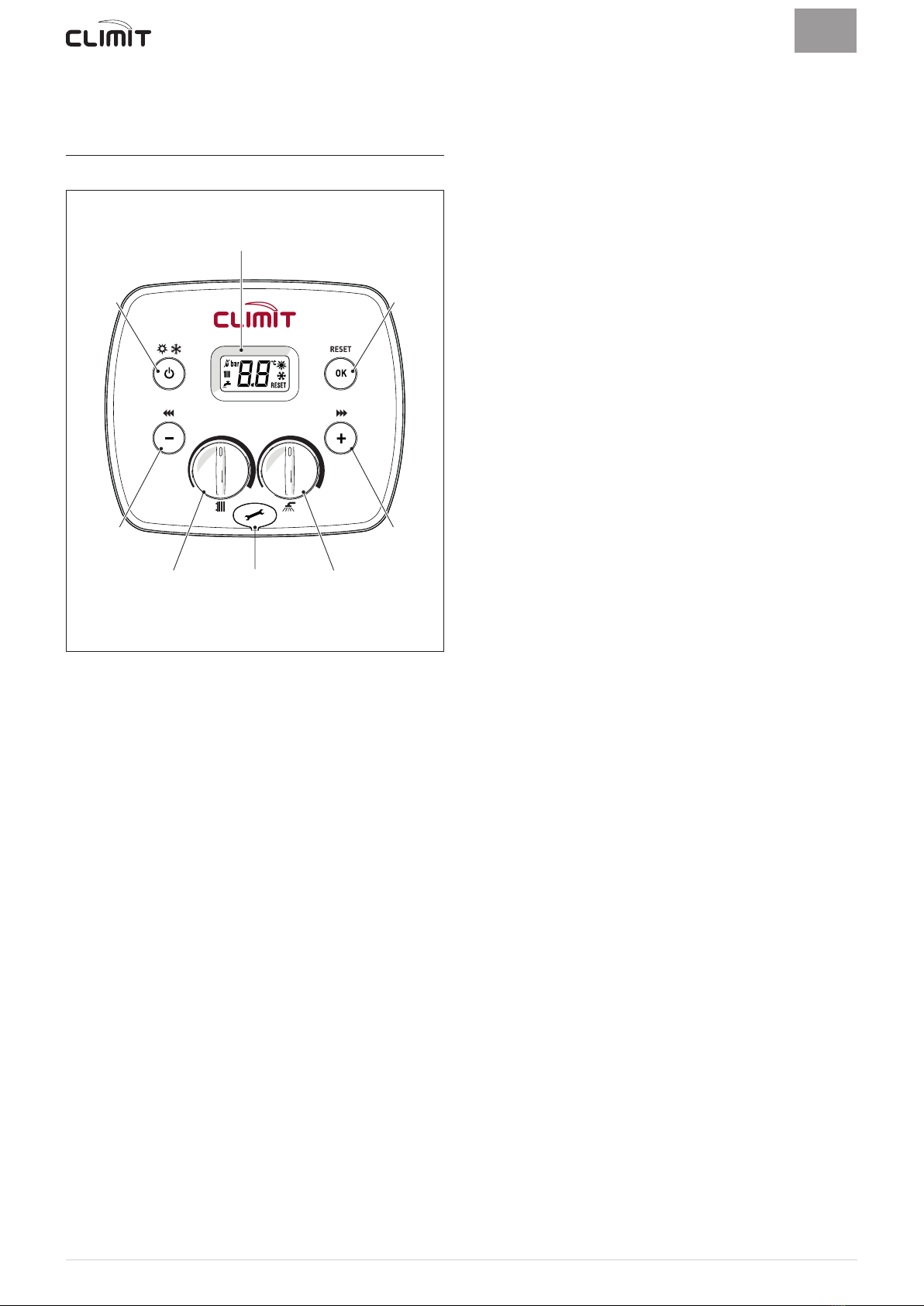

1.1 Panneau de commandes
2
3
2 2
2 2
1 1
Fig. 1
1 BOUTONS
tLe bouton de chauffage permet durant le fonctionnement
normal de régler la température de l'installation de chauf-
fage de 20 à 80°C.
rLe bouton du circuit sanitaire permet durant le fonctionne-
ment normal de régler la température de l'eau sanitaire de
10 à 60°C.
2 TOUCHES FONCTIONNELLES
sUne ou plusieurs pressions pendant au moins 1 seconde
durant le fonctionnement normal permettent de changer,
en séquence cyclique, le mode opérationnel de la chau-
dière (Stand-by - Été - Hiver).
<Il permet, lors de la navigation, de faire défiler les pa-
ramètres ou de modifier les valeurs vers le bas.
>Il permet, lors de la navigation, de faire défiler les pa-
ramètres ou de modifier les valeurs vers le haut.
oIl permet de confirmer le paramètre sélectionné ou la va-
leur modifiée, ou d'effectuer le « déblocage » de l'appa-
reil, lorsqu'une alarme s'est déclenchée pour anomalie de
«blocage ».
cBouchon de protection du connecteur de programmation.
REMARQUE: la pression de plus de 30 secondes d'une touche
quelconque génère l'affichage d'une anomalie, sans interrom-
pre le fonctionnement de la chaudière. Le signal disparaît dès le
rétablissement de conditions normales.
3 AFFICHEUR
l
« ÉTÉ » . Le symbole est présent en mode de fonctionne-
ment ÉTÉ, ou bien avec commande à distance si seul le
fonctionnement sanitaire est activé. Les symboles let
nclignotants indiquent que la fonction ramonage est
activée.
n
« HIVER » . Le symbole est présent en mode de fonction-
nement « Hiver » ou bien avec commande à distance si le
fonctionnement sanitaire et celui du chauffage sont tous
deux activés. Avec commande à distance, si aucun mode
de fonctionnement n'est activé, les deux symboles let
nrestent éteints.
R
« DEMANDE DE RESET » . L'inscription apparaît seulement
en présence d'anomalies qui doivent ou peuvent être ma-
nuellement résolues.
r
« EAU CHAUDE SANITAIRE » . Le symbole est présent du-
rant une demande de ECS ou durant la fonction ramonage
; il clignote durant la sélection de la valeur de consigne
sanitaire.
t
« CHAUFFAGE » . Le symbole est présent de manière fixe
durant le fonctionnement du chauffage, ou durant la fon-
ction ramonage ; il clignote durant la sélection de la valeur
de consigne de chauffage.
f
« BLOCAGE » POUR ABSENCE DE FLAMME .
F
« PRÉSENCE DE LA FLAMME » .
K
« ALARME » . Indique la présence d'une anomalie. Le nu-
méro correspond à la cause qui l'a généré (voir le para-
graphe «Codes anomalies / pannes».
H
« DEMANDE D'ENTRETIEN » . S'il est activé, il indique que la
période à laquelle il est nécessaire d'effectuer l'entretien
de la chaudière est atteinte.

7
FR
1.2 Contrôles préliminaires
La première mise en service de la chaudière OF-BF doit être ef-
fectuée par du Personnel professionnellement qualifié, ce après
quoi la chaudière pourra fonctionner automatiquement. Il pourra
toutefois s'avérer nécessaire pour l'Utilisateur de remettre l'appa-
reil en marche de façon autonome, sans faire appel à un technicien
; par exemple, après une période de vacances. Dans ces cas, les
contrôles et les opérations suivantes devront être effectués :
– vérifiez que les robinets d'arrêt du combustible et de l'installa-
tion hydrique soient ouverts

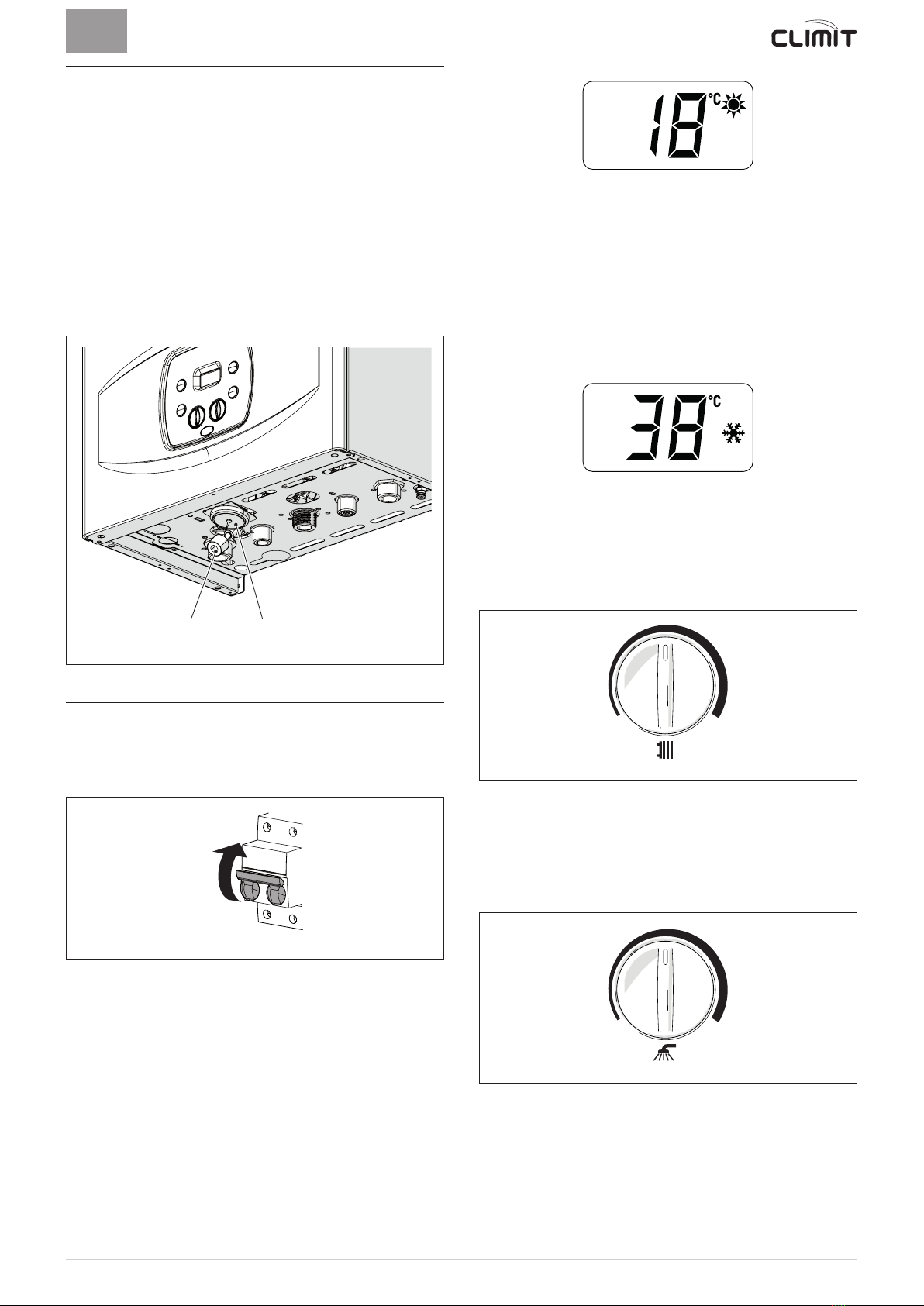

–vérifiez sur le manomètre (1) que la pression de l'installation
de chauffage, à froid, soit de
1-1,2 bar . Dans le cas contraire,
ouvrez le robinet de remplissage (2)et remplissez l'installation
de chauffage jusqu'à lire sur le manomètre (1) la pression de
1-1,2 bar
– refermez le robinet de remplissage (2).
2 1
Fig. 2
1.3 Allumage
Après avoir effectué les contrôles préliminaires, pour démarrer la
chaudière :
– positionnez l'interrupteur général de l'installation sur « ON »
(allumé)
ON
Fig. 3
– vérifiez sur l'afficheur que le mode de fonctionnement soit « ÉTÉ
» lou éventuellement sélectionnez-le à l'aide de la touche s,
en appuyant pendant au moins 1 seconde. L'afficheur indiquera
la valeur de la sonde de départ mesurée à ce moment
– ouvrez un ou plusieurs robinets d'eau chaude. La chaudière
fonctionnera à la puissance maximale jusqu'à ce que le ou les
robinets soient fermés.
Après avoir mis en service la chaudière en « mode ÉTÉ » en ap-
puyant sur la touche spendant au moins 1 seconde, il est possible
de choisir le « mode HIVER » n. L'afficheur indiquera la valeur de
la température de l'eau de chauffage mesurée à ce moment. Dans
ce cas, il est nécessaire de régler le/les thermostat/s d'ambiance
à la température souhaitée ou bien si l'installation est dotée d'un
chronothermostat, vérifiez qu'il soit « activé» et réglé.
1.4 Réglage de la température de départ
Si vous souhaitez augmenter ou diminuer la température de
départ de la chaudière, au lieu de modifier le paramètre spécifiq-
ue, vous pouvez agir sur le bouton tdu panneau de commandes.
Le réglage peut aller de 20 à 80°C.
Fig. 4
1.5 Réglage de la température de l'eau chaude
sanitaire
Si vous souhaitez augmenter ou diminuer la température de l'eau
chaude sanitaire, agissez sur le bouton rdu panneau de com-
mandes. Le réglage peut aller de 10 à 60°C.
Fig. 5

8
FR
1.6 Codes anomalies / pannes
Si durant le fonctionnement de la chaudière se présente une ano-
malie/panne, l'afficheur indiquera l'inscription
« ALL » suivie du
code anomalie.
En cas d'alarme
« 02 » (Basse pression de l'eau dans l'installa-
tion):
–vérifiez sur le manomètre (1) que la pression de l'installation
de chauffage, à froid, soit de
1-1,2 bar . Dans le cas contraire,
ouvrez le robinet de remplissage (2)et remplissez l'installation
de chauffage jusqu'à lire sur le manomètre (1) la pression de
1-1,2 bar
– refermez le robinet de remplissage (2)
– appuyez pendant plus de 3s sur la touche oRet vérifiez si
les conditions de fonctionnement normal sont restaurées.
2 1
Fig. 6
En cas d'alarme « 06 » (Absence de détection de la flamme) et
« 07 » (Intervention du thermostat de sécurité):
– appuyez pendant plus de 3s sur la touche oRet vérifiez si
les conditions de fonctionnement normal sont restaurées.
En cas d'échec, faites SEULEMENT UN DEUXIÈME ESSAI , puis :
– fermez le robinet d'arrêt du gaz
– positionnez l'interrupteur général de l'installation sur « OFF »
(éteint)
– appelez le Personnel Technique Autorisé.
OFF
Fig. 7
m
AVERTISSEMENTS
En cas de déclenchement d'une alarme non décrite, veu-
illez appeler le Personnel Technique Autorisé
.
1.6.1 Demande d'entretien
Lorsqu'il sera nécessaire d'effectuer l'entretien de la chaudière, le
symbole
« SE » s'affichera.
Contactez le Service Technique pour programmer les interven-
tions nécessaires.
2 ARRÊT
2.1 Arrêt temporaire
Si vous souhaitez interrompre temporairement le fonctionnement
de la chaudière, appuyez pendant au moins 1 seconde sur la tou-
che s, une fois avec le « mode HIVER » nou deux fois avec le «
mode ÉTÉ »l. L'afficheur indiquera
«- - » .
f
DANGER ÉLECTRIQUE
La chaudière reste électriquement alimentée.
En cas d'absences temporaires, week-ends, brefs séjours, etc. et
avec des températures extérieures supérieures à ZÉRO :
– appuyez sur la touche s, une fois avec le « mode HIVER » nou
deux fois avec le « mode ÉTÉ » l, pour mettre la chaudière en
stand-by
– positionnez l'interrupteur général de l'installation sur « OFF »
(éteint)
– fermez le robinet du gaz.
OFF
Fig. 8
m
AVERTISSEMENTS
Si la température extérieure descend en-dessous de
ZÉRO, tenant compte que l'appareil est protégé par la «
fonction antigel » :
– METTRE UNIQUEMENT LA CHAUDIÈRE EN STAND-
BY
– laissez l'interrupteur général de l'installation sur «
ON » (chaudière électriquement alimentée)
– laissez le robinet du gaz ouvert.

9
FR
2.2 Extinction à long terme
La non-utilisation de la chaudière à long terme comporte la réalis-
ation des opérations suivantes:
–appuyez pendant au moins 1 seconde sur la touche s, une fois
avec le « mode HIVER » nou deux fois avec le « mode ÉTÉ »
l, afin de mettre la chaudière en stand-by. L'afficheur indi-
quera
«- - »
– positionnez l'interrupteur général de l'installation sur « OFF »
(éteint)
OFF
Fig. 9
– fermez le robinet du gaz
– fermez les vannes d'arrêts de l'installation thermique et sani-
taire
–videz l'installation thermique et sanitaire en cas de risque de
gel.
m
AVERTISSEMENTS
Contactez le Personnel Technique Autorisé si la procéd-
ure décrite ci-dessus résulte difficile à réaliser.
3 ENTRETIEN
3.1 Règlementations
Pour un fonctionnement efficace et régulier de l'appareil, il est
préférable que l'Utilisateur emploie un Technicien Professionnel-
lement Qualifié afin que ce dernier se charge, avec une périodicité
ANNUELLE , de son entretien.
m
AVERTISSEMENTS
Les opérations d'entretien doivent être effectuées SEU-
LEMENT par du personnel professionnellement qualifié
qui devra respecté les indications fournies dans le MA-
NUEL D'INSTALLATION ET D'ENTRETIEN.
3.2 Nettoyage externe
3.2.1 Nettoyage du capot
Pour le nettoyage du capot, utiliser un chiffon humidifié avec de
l'eau et du savon, ou avec de l'eau et de l'alcool en cas de tâches
difficiles.
d
IL EST INTERDIT
utiliser des produits abrasifs.
4 ÉLIMINATION
4.1 Élimination de l'appareil
L'appareil et les équipements électriques et él-
ectroniques, provenant de contextes profession-
nels ou classifiables comme déchet domestique,
en fin de vie, doivent être éliminés, conformém-
ent à la loi et selon la directive 2012/19/UE, dans
des systèmes de ramassage et de collecte appro-
priés. Ce produit a été conçu et réalisé pour réd-
uire le plus possible son impact sur l'environne-
ment et sur la santé. Il contient des composants
qui, mal gérés, risquent d'être nocifs. Le symbole
(poubelle barrée) reproduit ici et également prés-
ent sur votre appareil, signifie que l'appareil,
en fin de vie, doit être géré conformément à la
loi et éliminé comme un déchet d'équipements
électriques et électroniques. Avant d’éliminer
l'appareil, consultez les dispositions en vigueur
conformément à la législation en vigueur dans
le pays où l'appareil est utilisé et complétez les
informations sur les centres de collecte autorisés
en vous adressant aux bureaux spécifiques de vo-
tre lieu d'installation.
d
IL EST INTERDIT
éliminer le produit avec les déchets urbains.

10
FR

11
FR
DESCRIPTION DE L'APPAREIL
Sommaire
5 DESCRIPTION DE L'APPAREIL 12
5.1 Caractéristiques ...............................12
5.2 Dispositifs de contrôle et de sécurité ..............12
5.3 Identification ..................................12
5.4 Structure .....................................13
5.4.1 24 OF ....................................13
5.4.2 24 BF
- 28 BF .............................14
5.4.3 38 BF ....................................15
5.5 Caractéristiques techniques......................16
5.5.1 24 OF ....................................16
5.5.2 24 BF
- 28 BF - 38 BF ......................17
5.6 Circuit hydraulique principal .....................18
5.6.1 24 OF ....................................18
5.6.2 24 BF
- 28 BF - 38 BF ......................18
5.7 Sondes .......................................19
5.8 Vase d'expansion ...............................19
5.9 Pompe de circulation ...........................19
5.10 Panneau de commandes ........................20
5.11 Schéma électrique .............................21
5.11.1 24 OF ....................................21
5.11.2 24 BF
- 28 BF - 38 BF ......................22

12
FR
5 DESCRIPTION DE L'APPAREIL
5.1 Caractéristiques
OF-BF sont des chaudières murales à basse température de der-
nière génération, que
Climit a conçu pour le chauffage et la pro-
duction d'eau sanitaire instantanée. Les choix conceptuels princi-
paux que
Climit a fait pour les chaudières OF-BF sont :
– le brûleur atmosphérique combiné à un corps d'échange en cui-
vre pour le chauffage et un échangeur rapide pour l'ECS
–la chambre de combustion étanche, qui peut être classée de «
Type » ou de « Type B », par rapport au lieu d'installation de la
chaudière, en fonction de la configuration de l'évacuation des
fumées adoptée lors de l'installation
– la carte électronique de commande et de contrôle, avec micro-
processeur, outre à permettre une meilleure gestion de l'in-
stallation de chauffage et de production d'eau sanitaire, offre la
possibilité d'être raccordée à des thermostats d'ambiance ou à
une commande à distance (avec protocole Open Therm), à une
sonde auxiliaire pour le raccordement d'éventuels kits solaires
et aussi à une sonde externe. Dans ce cas, la température en
chaudière varie en fonction de la température extérieure, en
suivant la courbe climatique optimale sélectionnée, permettant
une importante épargne énergétique et économique.
Les autres caractéristiques des chaudières
OF-BF sont :
– fonction antigel qui s'active automatiquement si la température
de l'eau en chaudière descend en-dessous de la valeur pro-
grammée au paramètre « tS 1.0 » et, en présence d'une sonde
externe, si la température extérieure descend en-dessous de la
valeur programmée au paramètre « tS 1.1 ».
– fonction anti-blocage de la pompe et de la vanne de déviation,
elle s'active automatiquement toutes les 24 heures si aucune
demande de chaleur n'a été effectuée
– fonction ramonage qui dure 15 minutes et facilite la tâche du
personnel qualifié pour la mesure des paramètres et du rende-
ment de combustion et pour la vérification des pressions du gaz
sur les buses
–visualisation sur l'afficheur des paramètres de fonctionnement
et d'auto-diagnostic, avec affichage des codes d'erreur, au mo-
ment de la panne, qui simplifie le travail de réparation et de re-
stauration du bon fonctionnement de l'appareil.
5.2 Dispositifs de contrôle et de sécurité
Les chaudières OF-BF sont dotées des dispositifs de contrôle et de
sécurité suivants :
– sonde de sécurité thermique 100°C
– soupape de sécurité à 3 bar
– pressostat eau de chauffage
– sonde de départ
– sonde ECS.
d
IL EST INTERDIT
Démarrer l'appareil avec les dispositifs de sécurité
défectueux ou altérés.
a
ATTENTION
Le remplacement des dispositifs de sécurité doit être
exclusivement effectué par du personnel professionnel-
lement qualifié qui utilisera uniquement des composan-
ts originaux
Climit .

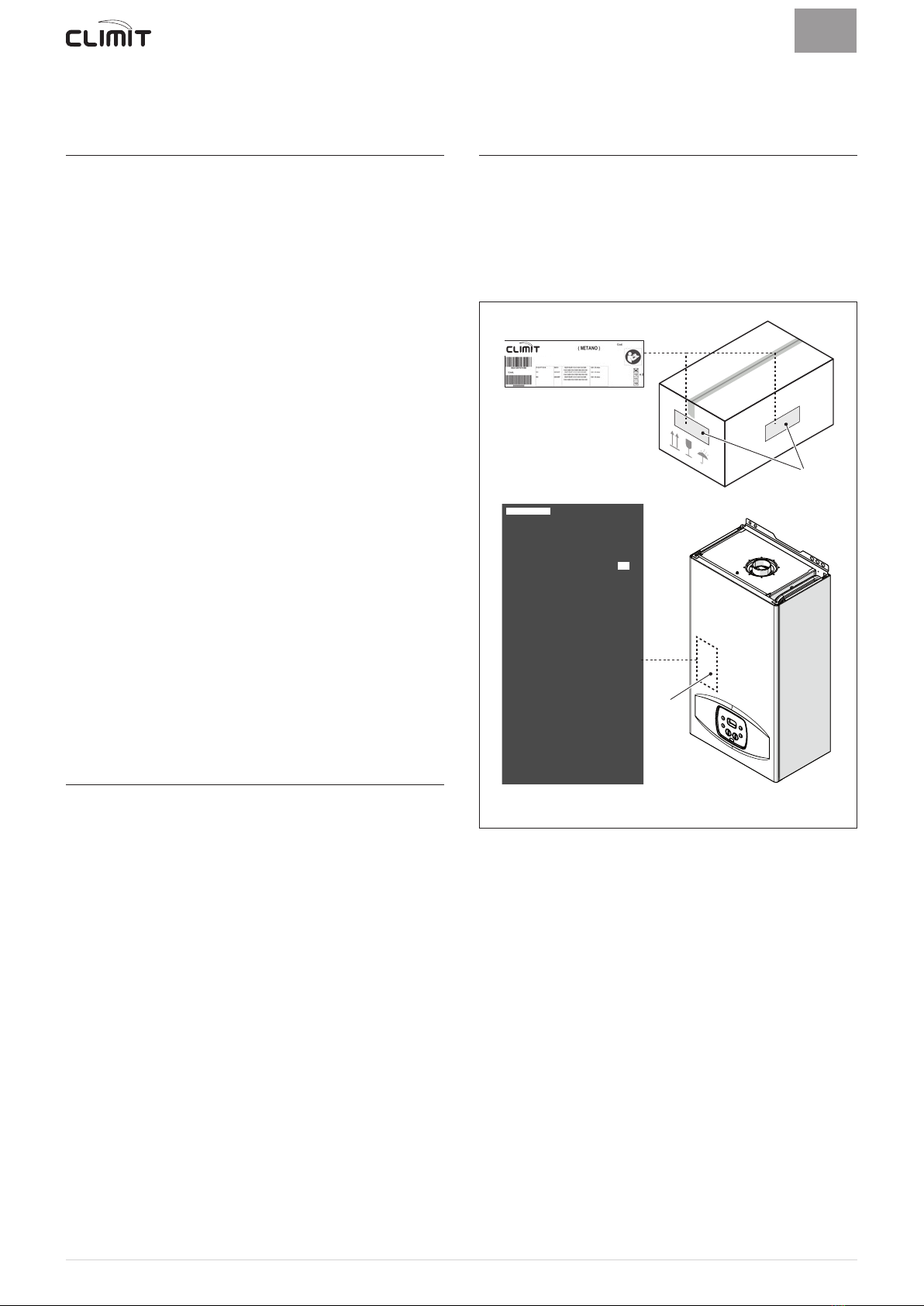

5.3 Identification
Les chaudières OF-BF sont identifiables à travers :
1 Étiquette de l'emballage: est appliquée à l'extérieur de l'em-
ballage et indique le code, le numéro de série de la chaudière
et le code-barres
2 Plaque Technique: est située à l'intérieur du panneau avant
de la chaudière et indique les données techniques, les perfor-
mances et les exigences de la Règlementation en vigueur.
1
2
1
2
CLIMIT
CLIMIT
811....
811....
811....
Fig. 10
m
AVERTISSEMENTS
L'altération, la suppression, l'absence des plaques d'i-
dentification ou toute opération susceptible de compro-
mettre l'identification sûre du produit, compliquent son
installation et son entretien.

13
FR

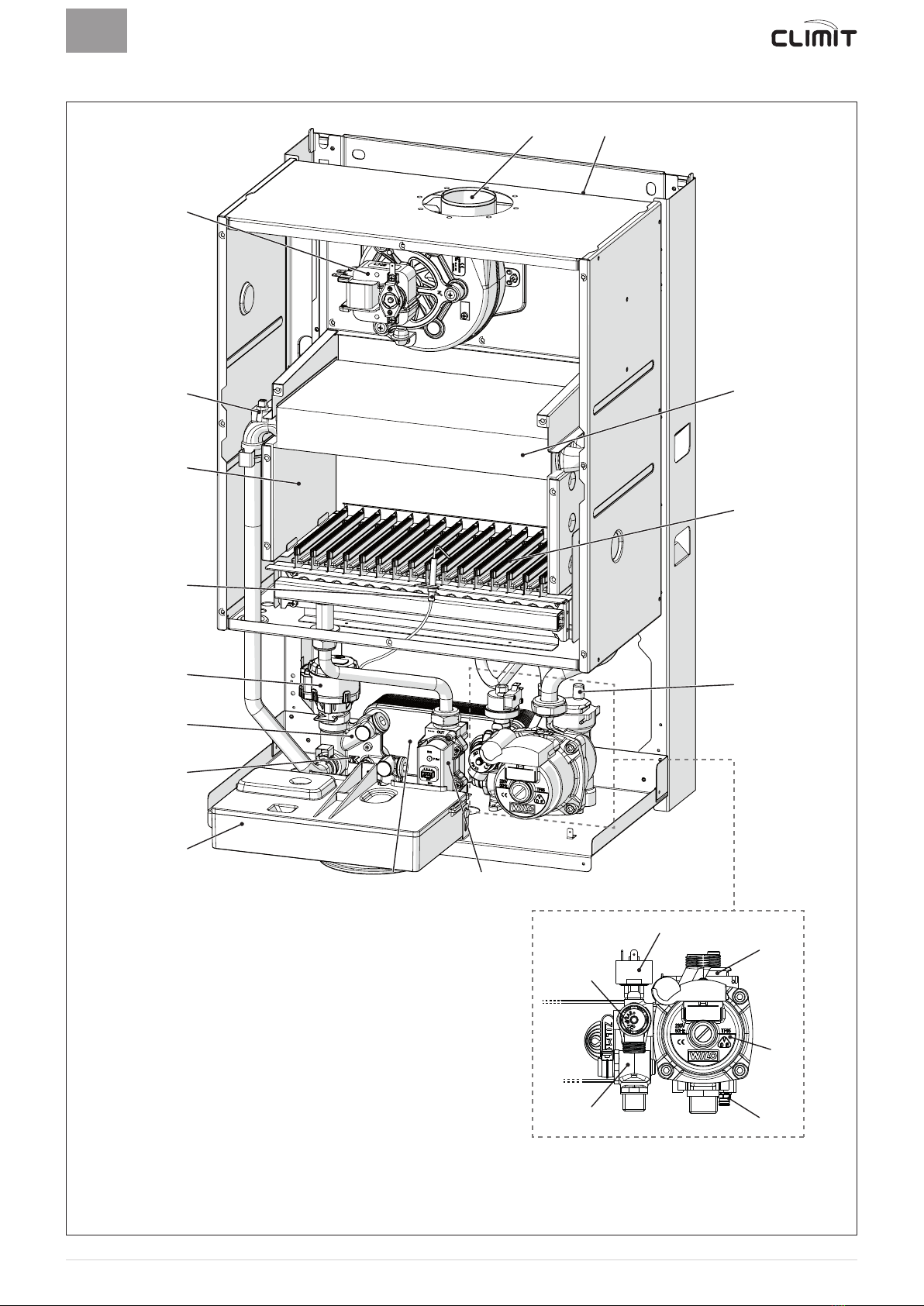

5.4 Structure
5.4.1 24 OF
20
21
17
18
19
2
1
3
4
7
8
6
9
10 11
12 14
17
16
15
13
5
1 Thermostat des fumées
2 Chambre de fumée
3 Sonde double (départ/sécurité thermique)
4 Chambre de combustion
5 Électrode allumage/détection
6 Vanne de déviation
7 Groupe de chargement de l'installation
8 Sonde sanitaire
9 Panneau de commandes
10 Échangeur secondaire
11 Vanne de gaz
12 Filtre sanitaire et régulateur de débit
13 Soupape de sécurité de l'installation
14 Évacuation de la chaudière
15 Pompe de l'installation
16 Pressostat eau
17 Purgeur automatique
18 Brûleur
19 Échangeur primaire
20 Vase d'expansion
21 Évacuation des fumées
Fig. 11

14
FR

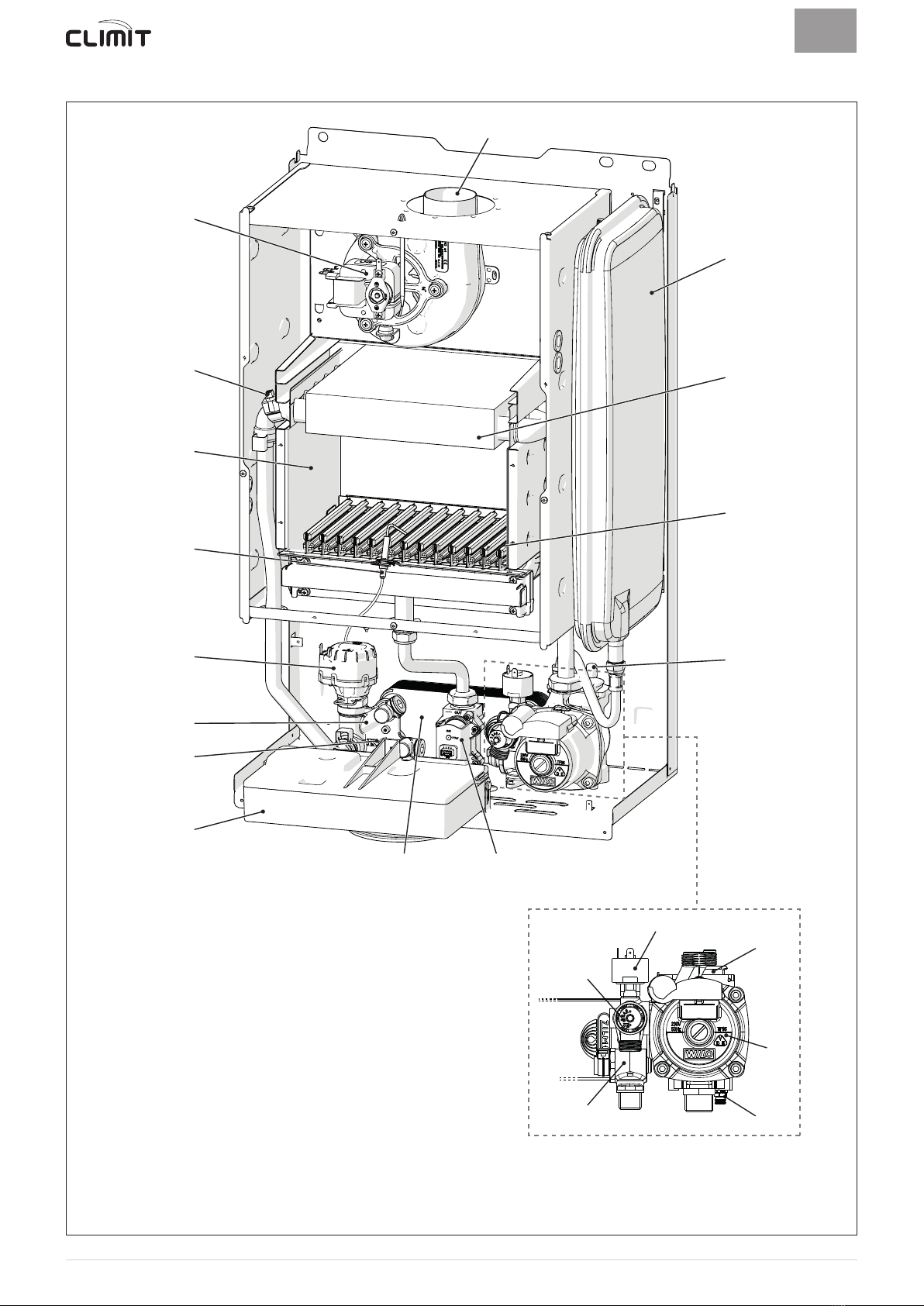

5.4.2 24 BF - 28 BF
19
20
16
17
18
1
2
3
6
7
5
8
9 10
11 13
16
15
14
12
4
1 Ventilateur
2 Sonde double (départ/sécurité thermique)
3 Chambre de combustion
4 Électrode allumage/détection
5 Vanne de déviation
6 Groupe de chargement de l'installation
7 Sonde sanitaire
8 Panneau de commandes
9 Échangeur secondaire
10 Vanne de gaz
11 Filtre sanitaire et régulateur de débit
12 Soupape de sécurité de l'installation
13 Évacuation de la chaudière
14 Pompe de l'installation
15 Pressostat eau
16 Purgeur automatique
17 Brûleur
18 Échangeur primaire
19 Vase d'expansion
20 Évacuation des fumées
Fig. 12

15
FR
5.4.3 38 BF
1
2
3
6
7
5
8
4
9 10
16
17
18
1920
11 13
16
15
14
12
1 Ventilateur
2 Sonde double (départ/sécurité thermique)
3 Chambre de combustion
4 Électrode allumage/détection
5 Vanne de déviation
6 Groupe de chargement de l'installation
7 Sonde sanitaire
8 Panneau de commandes
9 Échangeur secondaire
10 Vanne de gaz
11 Filtre sanitaire et régulateur de débit
12 Soupape de sécurité de l'installation
13 Évacuation de la chaudière
14 Pompe de l'installation
15 Pressostat eau
16 Purgeur automatique
17 Brûleur
18 Échangeur primaire
19 Vase d'expansion
20 Évacuation des fumées
Fig. 13

16
FR
5.5 Caractéristiques techniques
5.5.1 24 OF
DESCRIPTION 24 OF
CERTIFICATION
Pays de destination DZ - TN
Combustible G20 - G30/G31
Numéro PIN 1312CP5940
Catégorie II2H3+
Type B11BS
Classe NO
x 3 (< 150 mg/kWh)
Débit utile nominale sanitaire kW 23,1
PRESTATIONS DE CHAUFFAGE
DÉBIT CALORIFIQUE
Débit nominal kW 25,0
Débit Minimum kW 10,0
POUVOIR CALORIFIQUE
Puissance utile nominale (80-60°C) kW 23,0
Puissance utile minimum (80-60°C) kW 8,7
RENDEMENTS
Rendement utile Max (80-60°C) %92,2
Rendement utile min (80-60°C) %87,0
Rendement utile 30% du chargement (50-30°C) %91,5
Rendement énergétique (CEE 92/42)
Pertes à l'arrêt à 50°C W168
PRESTATIONS DU CIRCUIT SANITAIRE
Débit calorifique nominal kW 25,0
Débit calorifique minimum kW 10,0
Débit e.c.s. spécifique ∆T 30°C l/min 10,9
Débit e.c.s. continu (∆T 25°C / ∆T 35°C) l/min 13,3 / 9,5
Débit e.c.s minimum l/min 2,2
Pression Max / Min bar 7 / 0,4
kPa 700 / 40
DONNÉES ÉLECTRIQUES
Tension d'alimentation V230
Fréquence Hz 50
Débit électrique absorbée W79
Degré de protection électrique IP X4D
DONNÉES DE COMBUSTION
Température des fumées avec débit Max/Min (80-60°C) °C 107,7 / 81,0
Débit massique des fumées Max/Min g/s 18 / 16
CO
2 avec débit Max/Min (G20) %5,3 / 2,3
CO
2 avec débit Max/Min (G31) %5,8 / 2,6
BUSES  GAZ
Quantité des buses n° 13
Diamètre des buses (G20) mm 1,30
Diamètre des buses (G30/G31) mm 0,72
Consommation du gaz avec débit Max/Min (G20) m
3
/h 2,65 / 1,05
Consommation du gaz avec débit Max/Min (G30) kg/h 1,97 / 0,79
Consommation du gaz avec débit Max/Min (G31) kg/h 1,94 / 0,78
Pression d'alimentation du gaz (G20/G30/G31) mbar 20 / 28-30 / 37
kPa 2 / 2,8-3 / 3,7
TEMPÉRATURES  PRESSIONS
Température Max de fonctionnement °C 85
Plage de réglage du chauffage °C 20 ÷ 80
Plage de réglage du circuit sanitaire °C 10 ÷ 60
Pression de fonctionnement Max bar 3
kPa 300
Contenu d'eau chaude dans la chaudière l3,15
Pouvoir Calorifique Inférieur (Hi)
G20 Hi. 9,45 kW/m
3
(15°C, 1013 mbar) - G30 Hi. 12,68 kW/kg (15°C, 1013 mbar) - G31 Hi. 12,87 kW/kg (15°C, 1013 mbar)

17
FR
5.5.2 24 BF - 28 BF - 38 BF
DESCRIPTION 24 BF 28 BF 38 BF
CERTIFICATION
Pays de destination DZ - TN
Combustible G20 - G30/G31
Numéro PIN 1312CP5935
Catégorie II2H3+
Type B22P - B32P - B52P C12 - C12X - C32 - C32X - C42 - C42X - C52 - C52X
C62 - C62X - C82 - C82X - C92
Classe NO
x 3 (< 150 mg/kWh)
Débit utile nominale sanitaire kW 23,7 28,1 37,3
PRESTATIONS DE CHAUFFAGE
DÉBIT CALORIFIQUE
Débit nominal kW 25,5 30,0 40,0
Débit Minimum kW 9,2 10,8 13,5
POUVOIR CALORIFIQUE
Puissance utile nominale (80-60°C) kW 23,7 28,1 37,2
Puissance utile minimum (80-60°C) kW 7,8 9,2 11,3
RENDEMENTS
Rendement utile Max (80-60°C) %93,0 93,7 93,0
Rendement utile min (80-60°C) %84,8 85,2 83,6
Rendement utile 30% du chargement (50-30°C) %90,5 91,1 91,7
Rendement énergétique (CEE 92/42)
Pertes à l'arrêt à 50°C W71 75 88
PRESTATIONS DU CIRCUIT SANITAIRE
Débit calorifique nominal kW 25,5 30,0 40,0
Débit calorifique minimum kW 9,2 10,8 13,5
Débit e.c.s. spécifique ∆T 30°C l/min 11,3 13,0 17,8
Débit e.c.s. continu (∆T 25°C / ∆T 35°C) l/min 13,6 / 9,7 16,1 / 11,5 21,3 / 15,2
Débit e.c.s minimum l/min 2,2 2,2 2,2
Pression Max / Min bar 7 / 0,4 7 / 0,4 7 / 0,4
kPa 700 / 40 700 / 40 700 / 40
DONNÉES ÉLECTRIQUES
Tension d'alimentation V230
Fréquence Hz 50
Débit électrique absorbée W112 113 136
Degré de protection électrique IP X5D
DONNÉES DE COMBUSTION
Température des fumées avec débit Max/Min (80-60°C) °C 142,5 / 96,4 151,9 / 100,8 147/91
Débit massique des fumées Max/Min g/s 17 / 16 19 /19 23/26
CO
2 avec débit Max/Min (G20) avec cheminées séparées %6,7 / 2,1 7,1 / 2,3 7,4/2,1
CO
2 avec débit Max/Min (G31) avec cheminées séparées %7,7 /2,6 7,8 /2,7 8,1/2,6
BUSES  GAZ
Quantité des buses n° 11 13 16
Diamètre des buses (G20) mm 1,30 1,30 1,40
Diamètre des buses (G30/G31) mm 0,80 0,78 0,81
Consommation du gaz avec débit Max/Min (G20) m
3
/h 2,70 / 0,97 3,17 / 1,14 4,25/1,40
Consommation du gaz avec débit Max/Min (G30) kg/h 2,01 / 0,72 2,36 / 0,85 3,15/1,06
Consommation du gaz avec débit Max/Min (G31) kg/h 1,98 / 0,71 2,33 / 0,84 3,10/1,04
Pression d'alimentation du gaz (G20/G30/G31) mbar 20 / 28-30 / 37
kPa 2 / 2,8-3 / 3,7
TEMPÉRATURES  PRESSIONS
Température Max de fonctionnement °C 85 85 85
Plage de réglage du chauffage °C 20 ÷ 80 20 ÷ 80 20 ÷ 80
Plage de réglage du circuit sanitaire °C 10 ÷ 60 10 ÷ 60 10 ÷ 60
Pression de fonctionnement Max bar 3
kPa 300
Contenu d'eau chaude dans la chaudière l3,05 3,65 4,90
Pouvoir Calorifique Inférieur (Hi)
G20 Hi. 9,45 kW/m
3
(15°C, 1013 mbar) - G30 Hi. 12,68 kW/kg (15°C, 1013 mbar) - G31 Hi. 12,87 kW/kg (15°C, 1013 mbar)

18
FR

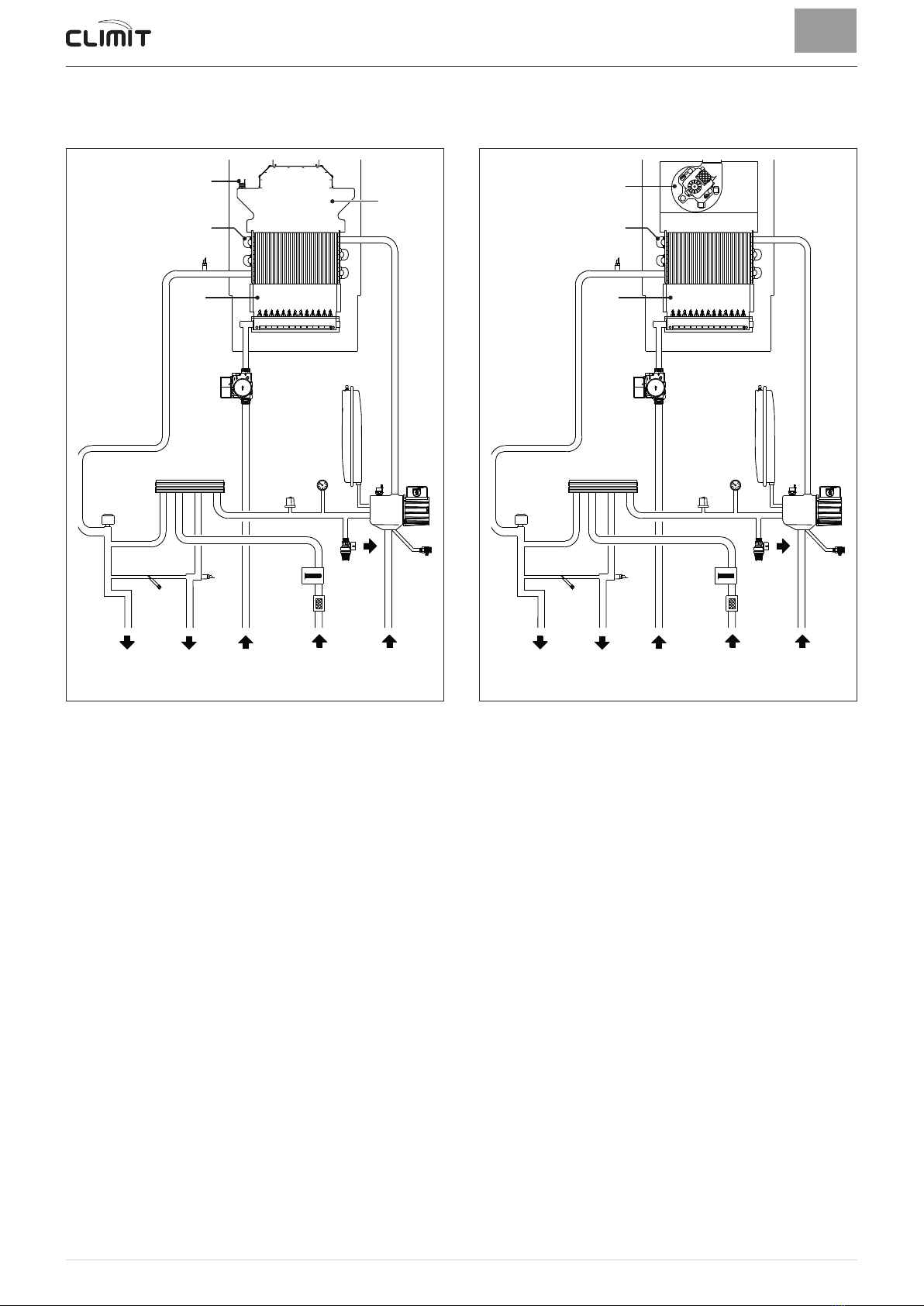

5.6 Circuit hydraulique principal
5.6.1 24 OF
1
19
4
5
3
6
8
16
109
15
18
17
12
11 14 S
13
7
M U G E R
2
Fig. 14
LÉGENDE :
M Départ de l'installation
R Retour de l'installation
U Sortie d'eau sanitaire
E Entrée eau sanitaire
S Décharge de la soupape de sécurité
G Alimentation du gaz
1 Thermostat des fumées
2 Échangeur (mono-thermique)
3 Sonde double (départ/sécurité thermique)
4 Chambre de combustion
5 Vanne de gaz
6 Échangeur d'eau sanitaire
7 Sonde du circuit sanitaire
8 Vanne de déviation
9 Purgeur automatique
10 Pompe
11 Débitmètre du circuit sanitaire
12 Filtre de l'eau sanitaire
13 Chargement de l'installation
14 Soupape de sécurité de l'installation
15 Pressostat eau
16 Évacuation de la chaudière
17 Vase d'expansion de l'installation
18 Manomètre eau
19 Chambre de fumée
5.6.2 24 BF - 28 BF - 38 BF
1
4
5
3
6
8
16
109
15
18
17
12
11 14 S
13
7
M U G E R
2
Fig. 15
LÉGENDE :
M Départ de l'installation
R Retour de l'installation
U Sortie d'eau sanitaire
E Entrée eau sanitaire
S Décharge de la soupape de sécurité
G Alimentation du gaz
1 Ventilateur
2 Échangeur (mono-thermique)
3 Sonde double (départ/sécurité thermique)
4 Chambre de combustion
5 Vanne de gaz
6 Échangeur d'eau sanitaire
7 Sonde du circuit sanitaire
8 Vanne de déviation
9 Purgeur automatique
10 Pompe
11 Débitmètre du circuit sanitaire
12 Filtre de l'eau sanitaire
13 Chargement de l'installation
14 Soupape de sécurité de l'installation
15 Pressostat eau
16 Évacuation de la chaudière
17 Vase d'expansion de l'installation
18 Manomètre eau

19
FR
5.7 Sondes
Les sondes installées ont les caractéristiques suivantes :
– sonde double (départ/sécurité thermique) NTC R25° C; 10kΩ
β25°-85°C: 3435
– sonde du circuit sanitaire NTC R25°C; 10kΩ β25°-85°C: 3435
– Sonde de température externe NTC R25°C; 10kΩ β25°-85°C:
3435
Correspondance Température Relevée/Résistance
Exemples de lecture :
TR=75°C → R=1925Ω
TR=80°C → R=1669Ω.
TR 0°C 1°C 2°C 3°C 4°C 5°C 6°C 7°C 8°C 9°C
Résistance R (Ω)
0°C 27279
17959
12090
8313
5828
4161
3021
2229
1669
1266
973
26135
17245
11634
8016
5630
4026
2928
2164
1622
1232
25044
16563
11199
7731
5440
3897
2839
2101
1577
1199
24004
15912
10781
7458
5258
3773
2753
2040
1534
1168
23014
15289
10382
7196
5082
3653
2669
1982
1491
1137
22069
14694
9999
6944
4913
3538
2589
1925
1451
1108
21168
14126
9633
6702
4751
3426
2512
1870
1411
1079
20309
13582
9281
6470
4595
3319
2437
1817
1373
1051
19489
13062
8945
6247
4444
3216
2365
1766
1336
1024
18706
12565
8622
6033
4300
3116
2296
1717
1300
998
10°C
20°C
30°C
40°C
50°C
60°C
70°C
80°C
90°C
100°C
5.8 Vase d'expansion
Le vase d'expansion installé sur les chaudières a les caractéris-
tiques suivantes :
24 OF
Description U/M
Climit
24 OF
Capacité totale l8,0
Pression de gonflage kPa 100
bar 1,0
Capacité utile l4,0
Contenu maximum de l'instal-
lation (*) l109
24 BF - 28 BF - 38 BF
Description U/M
Climit
24 BF 28 BF 38 BF
Capacité totale l8,0 9,0 9,0
Pression de gonflage kPa 100 100 100
bar 1,0 1,0 1,0
Capacité utile l4,0 5,0 5,0
Contenu maximum de l'instal-
lation (*) l109 124 124
(*) Conditions de :
Température moyenne de fonctionnement 70°C (avec système
haute température 80/60°C)
Température initiale lors du remplissage de l'installation 10°C.
m
AVERTISSEMENTS
– Pour des installations ayant une contenance d'eau
supérieure au contenu maximum de l'installation (in-
diqué dans le tableau), il est nécessaire de prévoir un
vase d'expansion supplémentaire.
– La différence de hauteur entre la soupape de sécur-
ité et le point le plus haut de l'installation peut être
de 6 mètres au maximum. Pour des différences
supérieures, augmentez la pression de gonflage du
vase d'expansion et de l'installation à froid, de 0,1 bar
pour chaque mètre supplémentaire.
5.9 Pompe de circulation
La courbe débit-hauteur manométrique utile pour la disposition de
l'installation de chauffage est indiquée dans le graphique suivant.
24 OF
HAUTEUR MANOMÉTRIQUE RÉSIDUELLE (mbar)
0
0 800 1000 1200 1400 1600600400200
100
200
300
400
500
600
24 OF
DÉBIT (l/h)
Fig. 16
24 BF - 28 BF - 38 BF
HAUTEUR MANOMÉTRIQUE RÉSIDUELLE (mbar)
0
0 800 1000 1200 1400 1600600400200
100
200
300
400
500
600
24 BF
28 BF
38 BF
DÉBIT (l/h)
Fig. 17

20
FR
5.10 Panneau de commandes
2
3
2 2
2 2
1 1
Fig. 18
1 BOUTONS
tLe bouton de chauffage permet durant le fonctionnement
normal de régler la température de l'installation de chauf-
fage de 20 à 80°C.
rLe bouton du circuit sanitaire permet durant le fonctionne-
ment normal de régler la température de l'eau sanitaire de
10 à 60°C.
2 TOUCHES FONCTIONNELLES
sUne ou plusieurs pressions pendant au moins 1 seconde
durant le fonctionnement normal permettent de changer,
en séquence cyclique, le mode opérationnel de la chau-
dière (Stand-by - Été - Hiver).
<Il permet, lors de la navigation, de faire défiler les pa-
ramètres ou de modifier les valeurs vers le bas.
>Il permet, lors de la navigation, de faire défiler les pa-
ramètres ou de modifier les valeurs vers le haut.
oIl permet de confirmer le paramètre sélectionné ou la va-
leur modifiée, ou d'effectuer le « déblocage » de l'appa-
reil, lorsqu'une alarme s'est déclenchée pour anomalie de
«blocage ».
cBouchon de protection du connecteur de programmation.
REMARQUE: la pression de plus de 30 secondes d'une touche
quelconque génère l'affichage d'une anomalie, sans interrom-
pre le fonctionnement de la chaudière. Le signal disparaît dès le
rétablissement de conditions normales.
3 AFFICHEUR
l
« ÉTÉ » . Le symbole est présent en mode de fonctionne-
ment ÉTÉ, ou bien avec commande à distance si seul le
fonctionnement sanitaire est activé. Les symboles let
nclignotants indiquent que la fonction ramonage est
activée.
n
« HIVER » . Le symbole est présent en mode de fonction-
nement « Hiver » ou bien avec commande à distance si le
fonctionnement sanitaire et celui du chauffage sont tous
deux activés. Avec commande à distance, si aucun mode
de fonctionnement n'est activé, les deux symboles let
nrestent éteints.
R
« DEMANDE DE RESET » . L'inscription apparaît seulement
en présence d'anomalies qui doivent ou peuvent être ma-
nuellement résolues.
r
« EAU CHAUDE SANITAIRE » . Le symbole est présent du-
rant une demande de ECS ou durant la fonction ramonage
; il clignote durant la sélection de la valeur de consigne
sanitaire.
t
« CHAUFFAGE » . Le symbole est présent de manière fixe
durant le fonctionnement du chauffage, ou durant la fon-
ction ramonage ; il clignote durant la sélection de la valeur
de consigne de chauffage.
f
« BLOCAGE » POUR ABSENCE DE FLAMME .
F
« PRÉSENCE DE LA FLAMME » .
K
« ALARME » . Indique la présence d'une anomalie. Le nu-
méro correspond à la cause qui l'a généré (voir le para-
graphe «Codes d'anomalies et remèdes possibles».
H
« DEMANDE D'ENTRETIEN » . S'il est activé, il indique que la
période à laquelle il est nécessaire d'effectuer l'entretien
de la chaudière est atteinte.
