Closet Maid 2 Door Organizer with Drawer SO2DDW User manual

WE’RE HERE TO HELP!
Please have model number ready. (SO2DDW)
Monday to Friday 9:00am - 5:00pm (Eastern Time)
NOUS’RE ICI AIDER!
S'il vous plaît avoir le numéro de modèle prêt.
Lundi au vendredi 9:00am - 5:00pm (le Temps de' est)
¡NOSOTROS’RE AQUI AYUDAR!
Tenga por favor el número ejemplar se prepara.
El lunes al viernes 9:00am - 5:00pm (Tiempo Oriental)
1-800-252-6539
[email protected]
25 Cherry Blossom Road, Cambridge Ontario------ N3H 4R7
Phone: [phone] Fax: [phone] www.stackashelf.com
650 South West 27th Ave., P.O. Box 4400 Ocala, Florida 34478-4400
WARNING
Choking Hazard - Small Parts.
This unit contains small parts.
Not for children under 3 years.
ADVERTENCIA
Peligro de Ahogo - Piezas pequeñas.
Este producto contiene piezas pequeñas.
No recomendado para niños menores de 3 ños.
AVERTISSEMENT
Risque d’ touffement - Petites pièces.
Cet ensemble contient des petites pièces.
Pas pour les enfants de moins de 3 ans.
SO2DDW
Laminate Products Manufactured by:
2door organizer
with drawer
organisateur de rangement
avec tiroir
organizador para
almacenamiento
con cajón

Pièces et quincaillerie
Piezas y Ferretería
Parts and Hardware
FINISHED EDGE
REBORDE FINIS
BORDES ADABADOS
O
P
QR
S
T
W
V
AA
Y
Z
BB
FF
GG
X
D
H
F
E
G
A.top shelf (1)
B. fixed shelf (1)
C. bottom shelf (1)
D. left side (1)
E. right side (1)
F. kick (1)
G. adjustable shelf (1)
H. door (2)
I. back panel (1)

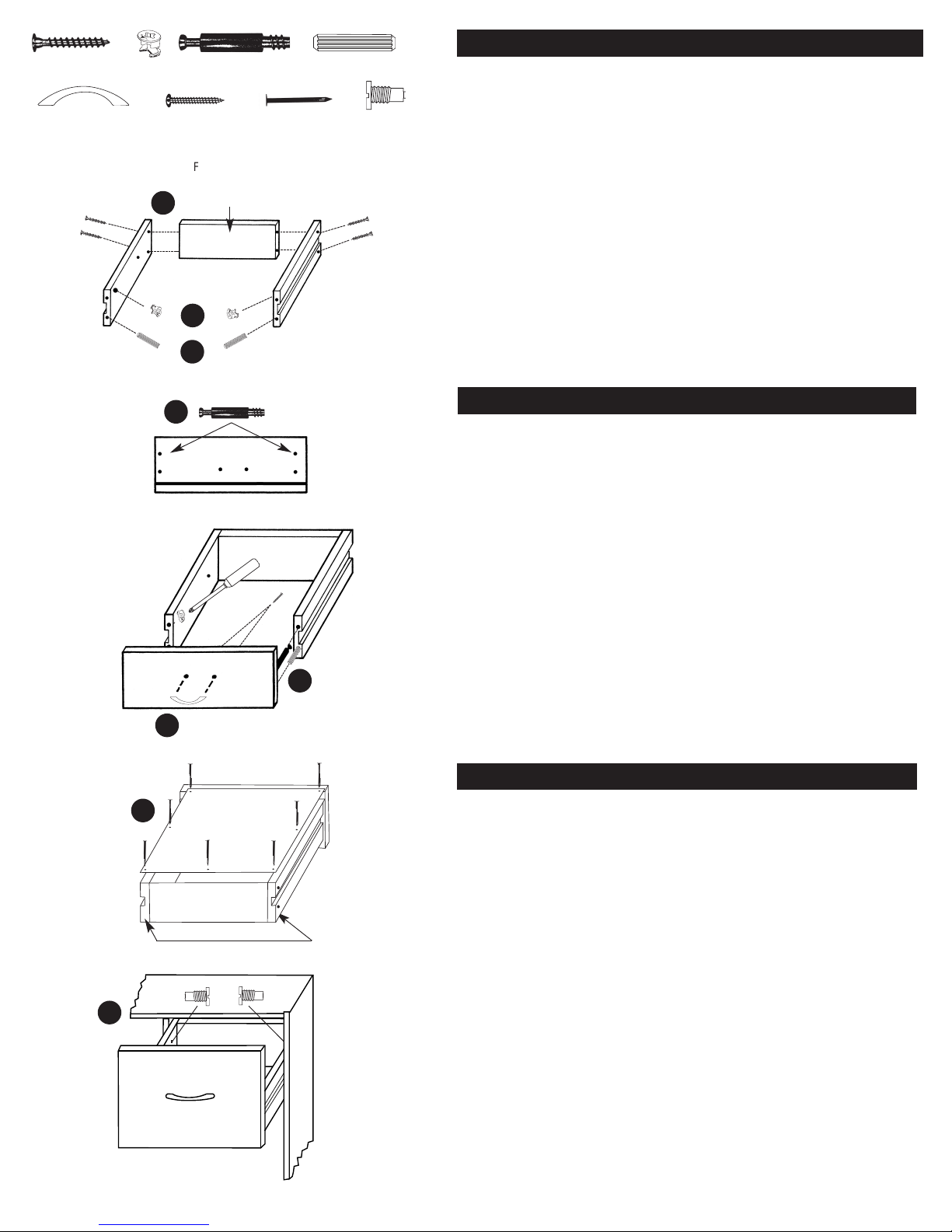

J. left drawer side( 1)
K. right drawer side (1)
L.drawer front (1)
M. drawer back (1)
N.drawer bottom (1)
O. assembly screw (16)
P. cam post (2)
Q. small cam (2)
R. dowel hole plug (2)
S. common nail
T. handle (3)
U. handle screw (6)
V. hinge pin (4)
W. cover cap (12)
X. drawer glide (2)
Y.drawer stop (2)
Z. drawer glide screw (4)
AA. shelf support (4)
BB. magnetic catch (1)
CC. catch screw (2)
DD. strike plate (2)
EE. plate screw (2)
FF. large dowel (2)
GG. small dowel (6)
HH. strap (1)
II. strap screw (1)
A. tablette supérieure (1)
B. tablette fixe (1)
C. tablette inférieure (1)
D. montant gauche (1)
E. montant droit (1)
F. garde-pieds (1)
G. tablette réglable
H. porte (1)
I. panneau arrière (1)
J. côté de tiroir gauche (1)
K. côté de tiroir droit (1)
L. devant de tiroir (1)
M. arrière de tiroir (1)
N. fond de tiroir (1)
O. vis de montage (16)
P. tige à came (2)
Q. petite came (2)
R. bouchon de trou à
cheville (2)
S. clou ordinaire
T. poignée (3)
U. vis de poignée (6)
V. axe de pivotement (4)
W. couvre-vis (12)
X. coulisse de tiroir (2)
Y. butée de tiroir (2)
Z. vis de coulisse de tiroir (4)
AA. support de tablette (4)
BB. furmeture aimamtée (1)
CC. vis de furmeture
aimamtée (2)
DD. gâche (2)
EE. vis de gâche (2)
FF.grosse cheville (2)
GG. petite cheville (6)
HH. franja (1)
II. tornillo de la franja (1)
I
A. panel superior (1)
B. estante fijo (1)
C. panel inferior (1)
D. montante izquierdo (1)
E. montante derecho (1)
F. placa inferior (1)
G. estante ajustable (1)
H. puerta (1)
I. panel trasero (1)
J. lado izquierdo del cajón (1)
K. lado derecho del cajón (1)
L. panel delantero del cajón (1)
M.panel trasero del cajón (1)
N. panel inferior del cajón (1)
O. tornillo de montaje (16)
P. tornillo de leva (2)
Q. leva pequeña (2)
R. tapón de agujero de
pasador (2)
S. clavo común
T.manija (3)
U. tornillo de manija (6)
V. pasador de bisagra (4)
W. cubretornillos (12)
X. corredera de cajón (2)
Y. tope de cajón (2)
Z. tornillo de corredera de
cajón (4)
AA. soporte de repisa (4)
BB. pestillo magnetico (1)
CC. tornillo del pestillo
magnetico (2)
DD. chapa de cerradura (2)
EE. tornillo de chapa
de cerradura (2)
FF.pasador grande (2)
GG. pasador pequeño (6)
HH. franja (1)
II. tornillo de la franja (1)
UNFINISHED SURFACE
CÔTÉ INACHEVÉ
LADO NO ACABADO
UNFINISHED SURFACE
CÔTÉ INACHEVÉ
LADO NO ACABADO
A
B
FINISHED SURFACE
CÔTÉ FINI
LADO ACABADO
C
U
Assembly Tools Required
Outils nécessaires
Herramientas Necesarias
JK
N
M
. .
EE
DD
II
L
HH
CC

1 - Gently TapHinge Pins (V) into holes in Fixed Shelf (B) and Bottom Shelf (C) as shown.
2 - Attach Magnetic Catch (BB) to Fixed Shelf (B) using Catch Screws (CC) provided.
Step 2
1- Tapez doucement les axes de pivotement (V) dans les tablette fixe (B) et panneau inférieur
(C) comme il est illustré.
2 - Fixez le loquet aimanté (BB) àla tablette fixe (B) àl'aide des vis de loquet aimante (CC)
fournies.
Étape 2
1- Golpee suavemente los pasadores pivoteantes (V) en el estante fijo (B) ypanel inferior (C)
como se muestra.
2 - Instale el pestillo magnético (BB) en el estante fijo (B) usando los tornillos de placa (CC)
provistos.
Paso 2
1- Attach Strike Plates (DD) to top corner of Doors (H) to create left and right doors using
Plate Screws (EE).
NOTE: Doors are identical and Strike Plate holes are not pre-drilled.
Step 3
1- Fixez les gâches (DD) au coin supérieur des portes (H) àl'aide des vis de gâche (EE).
REMARQUE: Les portes sont identiques et les trous de gâche ne sont pas percés.
Étape 3
1- Instale las chapas de las cerraduras (DD) en las esquinas superiores de las puertas (H)
usando los tornillos de placa (EE).
NOTA: Las puertas son idénticas y los agujeros de las chapas de cerradura no han sido
pretaladrados.
Paso 3
1- Snap Drawer Stops (Y) off ends of Drawer Glides (X) and set aside for later use.
2 - Attach Drawer Glides (X) to Left Side (D) Right Side (E) in holes shown using (4) Drawer
Glide Screws (Z).
Step 1
1- Enlevez les butées de tiroir (Y) de l'extrémité des coulisses de tiroir (X) et conservez-les
pour les utiliser ultérieurement.
2- Fixez les coulisses de tirior (X) au montant gauche (D) at au montant droit (E) àl'aide des
(4) vis de coulisse de tiroir (Z).
Étape 1
1- Separe los topes del cajón (Y) de las correderas del cajón (X) ydéjelos a un lado para uso
posterior.
2- Instale las correderas del cajón (X) en el montante izquierdo (D) yen el montante derecho
(E) usando los (4) tornillos de lasl correderal del cajón (Z).
Paso 1
(X)
(V) (BB) (CC)
(Y) (Z)
DE
unfinished edge
bord inachevé
borde no acabado
closed end
extrémités fermées
extremo cerrado
1
⁄ 8"
1
⁄ 8"
. .
EE
DD
H
H
. .
C
B

1 - Attach Left Side (D) to Top Shelf (A), Fixed Shelf (B) and Bottom Shelf (C) with
Assembly Screws (O).
Step 4
1- Installez le montant gauche (D) àla tablette supérieur (A) tablette fixe (B) et tablette
inférieure (C) et tablette inférieure avec les vis de montage (O).
Étape 4
1- Instale el montante izquierdo (D) en el estante superior (A) yen el estante fijo (B) y
estante inferior (C) con los tornillos de montaje (O).
Paso 4
1-Insert (2) Small Dowels (GG) into each end of Kick (F).
2 - Insert Kick (F) into Left Side (D).
Step 5
1- Insérez (2) cheville en bois (GG) àchaque extrémité du garde-pieds (F).
2-Insérez le garde-pieds (F) dans le montant gauche (D).
Étape 5
1- Inserte (2) pasador de madera (GG) en cada extremo de la placa inferior (F).
2-Inserte la placa inferior (F) en el montante izquierdo (D).
Paso 5
1 - Using a Phillips screwdriver attach Right Side (E) to Top Panel (A) Fixed Shelf (B) and
Bottom Panel (C) with Assembly screws (O).
Step 6
1- À l'aide d'une tournevis phillips, installez le montant droit (E) àla tablette supérieur (A)
tablette fixe (B) et tablette inférieure (C) avec les vis de montage (O).
Étape 6
1- Con la destornillador phillips instale el montante derecho (E) en el estante superior (A) yen
el estante fijo (B) yestante inferior (C) con los tornillos de montaje (O).
Paso 6
A
D
D
C
F
B
A
D
C
B
E
(O)
(O)
Do not tighten this screw at this point.
Ne serrez pas cette vis en ce moment
Noapriete este tornillo a este momento.
Do not tighten this screw at this point.
Ne serrez pas cette vis en ce moment
No apriete este tornillo a este momento.
unfinished edge
bord inachevé
borde no acabado
(GG)

(W)
1 - Place Back Panel (I) onto cabinet and centre horizontally and vertically. Nail the back into
position using common nails (S). Avoid angling nails.
Step 7
1 - Installez le panneau arrière (I) sur le meuble en le centrant à l'horizontale et à la verticale.
Clouez le panneau arrière avec les clous ordinaires (S). Évitez d'enfoncer les clous de travers.
Étape 7
1 - Coloque el panel trasero (I) en el mueble y céntrelo vertical y horizontalmente. Clave el panel
trasero en su lugar usando los clavos comunes (S). Evite colocar los clavos en ángulo.
Paso 7
.
.
.
.
.
.
.
.
.
.
.
.
I
(S)
Step 8
1-L’ensemble étant en position verticale, dévissez les deux vis avant de la Tablette (B) pour
pouvoir la soulever légèrement. Placez la Porte (H) sur l’axe de charnière inférieure.
Baissez la tablette fixe et introduisez l’axe de charnière supérieure dans la Porte (H).
Remettez les vis avant supérieures dans la Tablette Fixe (B) et serrez-les.
2-Recouvrez les têtes de vis exposées avec les couvre-vis (W).
1-Con la unidad en posición vertical, retire los dos tornillos delantero del Estante Fijo (B)
superior lo suficiente como para poder levantar ligeramente el Estante Fijo. Coloque la
Puerta (H) sobre la Clavija del Gozne inferior. Baje el Estante Fijo superior y coloque la
Clavija del Gozne superior dentro de la Puerta (H). Reemplace los tornillos delanteros
superiores en el Estante Fijo (B) yajuste.
2 - Cubra las cabezas expuestas de los tornillos con los cubretornillos (W).
Paso 8
1 - Insert Shelf Supports (AA) in desired locations and install Adjustable Shelf (G).
2 - Attach Door Handle (T) to front of Door (H) using Door Handle Screws (U).
Step 9
1- Insérez les supports de tablette (AA) aux endroits voulus et installez les tablette
réglable (G).
2- Fixez la poignée de porte (T) au devant de la porte (H) avec les vis de poignée de porte (U).
Étape 9
1- Inserte los soportes de repisa (AA) en los lugares deseados e instale los estante
ajustable (G).
2 - Instale la manija de la puerta (T) en la parte delantera de la puerta (H) usando los tornillos
de la manija de la puerta (U).
Paso 9
1 - With unit standing in its upright position, unscrew the two front screws from the Fixed
Shelf (B) so you can lift the Fixed Shelf up slightly. Place Hinge Pin in Door (H) into hole
in bottom Shelf. Lower Fixed Shelf onto Hinge Pin in Door (H). Replace screws into
Fixed Shelf (B) and tighten.
2-Cover all exposed screw heads with Cover Caps (W).
Étape 8
TAA
U
H
H
G
