Coartal EOS Veranda User manual

Manual deInstalación
Veranda EOS Pared-Suelo
Assembly Instructions for EOS Veranda, Patio Cover Style
Manuel Installation Veranda EOS,Type Pergola
Manuale di Installazione Veranda EOS, Tipo Cortile
VerandaEOSPared-Suelo CERRADO
CLOSED EOS Veranda, Patio Cover Style
Veranda EOS Type Pergola FERMÉ
Veranda EOS Tipo Cortile CHIUSO
VerandaEOSPared-Suelo ABIERTO
OPENED EOS Veranda, Patio Cover Style
Veranda EOS Type Pergola OUVERT
Veranda EOS Tipo Cortile APERTO
www.coartal.com

CÓDIGO / CODE / CODICE DESCRIPCIÓN DEL ARTÍCULO / ARTICLE DESCRIPTION / DESCRIPTION ARTICLE / DESCRIZIONE
80110065 J. PERFILES COFRE EOS BLANCO 4M / SET OF PROFILES FOR EOS BOX, WHITE 4M
J. PROFILS COFFRE EOS BLANC 4M / SET PROFILI CASSONETTO EOS L=4M BIANCO
80110066 J. PERFILES COFRE EOS RAL ESP. 4M / SET OF PROFILES FOR EOS BOX, SPECIAL RAL 4M
J. PROFILS COFFRE EOS RAL SPÉCIAL 4M / SET PROFILI CASSONETTO EOS L=4M RAL SPECIALE
80110002 J. PERFILES COFRE EOS BLANCO 5M / SET OF PROFILES FOR EOS BOX, WHITE 5M
J. PROFILS COFFRE EOS BLANC 5M / SET PROFILI CASSONETTO EOS L=5M BIANCO
80110007 J. PERFILES COFRE EOS RAL ESP. 5M / SET OF PROFILES FOR EOS BOX, SPECIAL RAL 5M
J. PROFILS COFFRE EOS RAL SPÉCIAL 5M/ SET PROFILI CASSONETTO EOS L=5M RAL SPECIALE
80110148 J. PERFILES COFRE EOS BLANCO 5,80M / SET OF PROFILES FOR EOS BOX, WHITE 5,80M
J. PROFILS COFFRE EOS BLANC 5,80M / SET PROFILI CASSONETTO EOS L=5,80M BIANCO
80110149 J. PERFILES COFRE EOS RAL ESP. 5,80M / SET OF PROFILES FOR EOS BOX, SPECIAL RAL 5,80M
J. PROFILS COFFRE EOS RAL SPÉCIAL 5,80M/ SET PROFILI CASSONETTO EOS L=5,80M RAL SPECIALE
80110051 J. PERFILES COFRE EOS BLANCO 6M / SET OF PROFILES FOR EOS BOX, WHITE 6M
J. PROFILS COFFRE EOS BLANC 6M / SET PROFILI CASSONETTO EOS L=6M BIANCO
80110056 J. PERFILES COFRE EOS RAL ESP. 6M / SET OF PROFILES FOR EOS BOX, SPECIAL RAL 6M
J. PROFILS COFFRE EOS RAL SPÉCIAL 6M / SET PROFILI CASSONETTO EOS L=6M RAL SPECIALE
80110068 J. PERFILES COFRE EOS BLANCO 7M / SET OF PROFILES FOR EOS BOX, WHITE 7M
J. PROFILS COFFRE EOS BLANC 7M / SET PROFILI CASSONETTO EOS L=7M BIANCO
80110069 J. PERFILES COFRE EOS RAL ESP. 7M / SET OF PROFILES FOR EOS BOX, SPECIAL RAL 7M
J. PROFILS COFFRE EOS RAL SPÉCIAL 7M / SET PROFILI CASSONETTO EOS L=7M RAL SPECIALE
80110099 PERFIL BARRA CARGA EOS BLANCO 4M / EOS CHARGE PROFILE, WHITE 4M
PROFIL BARRE DE CHARGE EOS BLANC 4 M / PROFILO TERMINALE EOS L=4M BIANCO
80110100 PERFIL BARRA CARGA EOS RAL ESP. 4M / EOS CHARGE PROFILE, SPECIAL RAL 4M
PROFIL BARRE DE CHARGE EOS 4M RAL SPÉCIAL / PROFILO TERMINALE EOS L=4M RAL SPECIALE
80110085 PERFIL BARRA CARGA EOS BLANCO 5M / EOS CHARGE PROFILE, WHITE 5M
PROFIL BARRE DE CHARGE EOS BLANC 5 M / PROFILO TERMINALE EOS L=5M BIANCO
80110090 PERFIL BARRA CARGA EOS RAL ESP. 5M / EOS CHARGE PROFILE, SPECIAL RAL 5M
PROFIL BARRE DE CHARGE EOS 5 M RAL SPÉCIAL / PROFILO TERMINALE EOS L=5M RAL SPECIALE
80110092 PERFIL BARRA CARGA EOS BLANCO 6M / EOS CHARGE PROFILE, WHITE 6M
PROFIL BARRE DE CHARGE EOS BLANC 6M / PROFILO TERMINALE EOS L=6M BIANCO
80110097 PERFIL BARRA CARGA EOS RAL ESP. 6M / EOS CHARGE PROFILE, SPECIAL RAL 6M
PROFIL BARRE DE CHARGE EOS 6M RAL SPÉCIAL / PROFILO TERMINALE EOS L=6M RAL SPECIALE
80110102 PERFIL BARRA CARGA EOS BLANCO 7M / EOS CHARGE PROFILE, WHITE 7M
PROFIL BARRE DE CHARGE EOS BLANC 7M / PROFILO TERMINALE EOS L=7M BIANCO
80110103 PERFIL BARRA CARGA EOS RAL ESP. 7M / EOS CHARGE PROFILE, SPECIAL RAL 7M
PROFIL BARRE DE CHARGE EOS 7M RAL SPÉCIAL / PROFILO TERMINALE EOS L=7M RAL SPECIALE
80110044 KIT TAPAS COFRE EOS BLANCO / SET OF CAPS FOR EOS BOX, WHITE
KIT EMBOUTS COFFRE EOS BLANC / KIT TAPPI CASSONETTO EOS BIANCO
80110049 KIT TAPAS COFRE EOS RAL ESP. / SET OF CAPS FOR EOS BOX, SPECIAL RAL
KIT EMBOUTS COFFRE EOS RAL SPÉCIAL / KIT TAPPI CASSONETTO EOS RAL SPECIALE
80110128 J. TAPAS EMPALME CAJÓN EOS BLANCO / SET OF JOINT CAPS FOR EOS BOX, WHITE
J. EMBOUTS D’ABOUTAGE CAISSON EOS BLANC / SET TAPPI GIUNZIONE CASSONETTO EOS BIANCO
80110129 J. TAPAS EMPALME CAJÓN EOS RAL ESP. / SET OF JOINT CAPS FOR EOS BOX, SPECIAL RAL
J. EMBOUTS D’ABOUTAGE CAISSON EOS RAL SPÉCIAL / SET TAPPI GIUNZIONE CASSONETTO EOS RAL SPECIALE
80110120 J. GUÍAS EOS BLANCO 2.5M / SET OF GUIDES FOR EOS, WHITE 2,5M
J. PROFILS DE GUIDAJE BLANC 2.5M / COPPIE GUIDE EOS BIANCO L= 2,5M
www.coartal.com

CÓDIGO / CODE / CODICE DESCRIPCIÓN DEL ARTÍCULO / ARTICLE DESCRIPTION / DESCRIPTION ARTICLE / DESCRIZIONE
80110125 J. GUÍAS EOS RAL ESP. 2.5M / SET OF GUIDES FOR EOS, SPECIAL RAL 2,5M
J. PROFILS DE GUIDAJE RAL SPÉCIAL 2.5M / COPPIE GUIDE EOS RAL SPECIALE L=2,5M
80110016 J. GUÍAS EOS BLANCO 3M / SET OF GUIDES FOR EOS, WHITE 3M
J. PROFILS DE GUIDAJE BLANC 3M / COPPIE GUIDE EOS BIANCO L=3M
80110021 J. GUÍAS EOS RAL ESP. 3M / SET OF GUIDES FOR EOS, SPECIAL RAL 3M
J. PROFILS DE GUIDAJE RAL SPÉCIAL 3M / COPPIE GUIDE EOS RAL SPECIALE L=3M
80110023 J. GUÍAS EOS BLANCO 4M / SET OF GUIDES FOR EOS, WHITE 4M
J. PROFILS DE GUIDAJE BLANC 4M / COPPIE GUIDE EOS BIANCO L=4M
80110028 J. GUÍAS EOS RAL ESP. 4M / SET OF GUIDES FOR EOS, SPECIAL RAL 4M
J. PROFILS DE GUIDAJE RAL SPÉCIAL 4M / COPPIE GUIDE EOS RAL SPECIALE L=4M
80110030 J. GUÍAS EOS BLANCO 5M / SET OF GUIDES FOR EOS, WHITE 5M
J. PROFILS DE GUIDAJE BLANC 5M / COPPIE GUIDE EOS BIANCO L=5 M
80110035 J. GUÍAS EOS RAL ESP. 5M / SET OF GUIDES FOR EOS, SPECIAL RAL 5M
J. PROFILS DE GUIDAJE RAL SPÉCIAL 5M / COPPIE GUIDE EOS RAL SPECIALE L=5M
80110037 J. GUÍAS EOS BLANCO 6M / SET OF GUIDES FOR EOS, WHITE 6M
J. PROFILS DE GUIDAJE BLANC 6M / COPPIE GUIDE EOS BIANCO L=6M
80110042 J. GUÍAS EOS RAL ESP. 6M / SET OF GUIDES FOR EOS, SPECIAL RAL 6M
J. PROFILS DE GUIDAJE RAL SPÉCIAL 6M/ COPPIE GUIDE EOS RAL SPECIALE L=6M
80110105 ANCLAJE EOS PARED BLANCO / EOS VERANDA WALL SUPPORT, WHITE
ANCRAGE PAROIS VERANDA EOS BLANC / SUPPORTO PARETE VERANDA EOS BIANCO
80110110 ANCLAJE EOS PARED RAL ESP. / EOS VERANDA WALL SUPPORT, SPECIAL RAL
ANCRAGE PAROIS VERANDA EOS RAL SPÉCIAL / SUPPORTO PARETE VERANDA EOS RAL SPECIALE
80110071 ANCLAJE ARTICULADO EOS BLANCO / EOS VERANDA ROTATING SUPPORT, WHITE
ANCRAGE ARTICULE VERANDA EOS BLANC / SUPPORTO ARTICOLATO VERANDA EOS BIANCO
80110076 ANCLAJE ARTICULADO EOS RAL ESP. / EOS VERANDA ROTATING SUPPORT, SPECIAL RAL
ANCRAGE ARTICULE VERANDA EOS RAL SPÉCIAL / SUPPORTO ARTICOLATO VERANDA EOS RAL SPECIALE
80110027 CAPITEL REFORZADO 90X50 ZEN BLANCO / ZEN REINFORCED CHAPITEL 90X50, WHITE
CHAPITEAU RENFORCE POUR PROFIL ZEN 90X50 BLANC / CAPITELO RINFORZATO ZEN 90X50 BIANCO
80110037
CAPITEL REFORZADO 90X50 ZEN RAL ESP. / ZEN REINFORCED CHAPITEL 90X50, SPECIAL RAL
CHAPITEAU RENFORCE POUR PROFIL ZEN 90X50 RAL SPÉCIAL / CAPITELO RINFORZATO ZEN 90X50 RAL SPECIALE
8014-807 (4M)
8014-808 (5M)
8014-1223 (5,80M)
8014-809 (6M)
8014-810 (7M)
PERFIL ESTRUCTURAL 90 X 50 ZEN BLANCO / ZEN STRUCTURAL PROFILE 90 X 50, WHITE
PROFIL STRUCTURE ZEN 90 X 50 BLANC / PROFILO STRUTTURALE TRAVE/PILASTRE ZEN 90 X 50 BIANCO
8014-925 (4M)
8014-926 (5M)
8014-1224 (5,80M)
8014-927 (6M)
8014-928 (7M)
PERFIL ESTRUCTURAL 90 X 50 ZEN RAL ESPECIAL / ZEN STRUCTURAL PROFILE 90 X 50, SPECIAL RAL
PROFIL STRUCTURE ZEN 90 X 50 RAL SPÉCIAL / PROFILO STRUTTURALE TRAVE/PILASTRE ZEN 90 X 50 RAL SPECIALE
8014-865 SOPORTE SUELO 90 X 50 ZEN BLANCO / ZEN BASE SUPPORT 90 X 50, WHITE
PLATINE DE SOL ZEN 90 X 50 BLANC / SUPPORTO A PAVIMENTO PILASTRO ZEN 90 X 50 BIANCO
8014-875
SOPORTE SUELO 90 X 50 ZEN RAL ESPECIAL / ZEN BASE SUPPORT 90 X 50, SPECIAL RAL
PLATINE DE SOL ZEN 90 X 50 RAL SPÉCIAL / SUPPORTO A PAVIMENTO PILASTRO ZEN 90 X 50 RAL SPECIALE
8014-898 KIT TORNILLOS PARA SOPORTE SUELO ZEN BLANCO / ZEN SCREWS KIT FOR BASE SUPPORT, WHITE
KIT VIS POUR PLATINE DE SOL ZEN BLANC / SET VITI FISSAGGIO SUPPORTO A PAVIMENTO BIANCO
8014-827 TERMINAL PERFIL 90 X 50 ZEN BLANCO / ZEN END PIECE PROFILE 90 X 50, WHITE
CACHE D’EXTRÉMITÉ PROFIL ZEN 90 X 50 BLANC / TAPPO TERMINALE PER PROFILI ZEN 90 X 50 BIANCO
8014-837
TERMINAL PERFIL 90 X 50 ZEN RAL ESPECIAL / ZEN END PIECE PROFILE 90 X 50, SPECIAL RAL / CACHE
D’EXTRÉMITÉ PROFIL ZEN 90 X 50 SPÉCIAL RAL / TAPPO TERMINALE PER PROFILI ZEN 90 X 50 RAL SPECIALE
www.coartal.com

RECOMENDACIONES DE USO:
RECOMMANDATIONS D’UTILISATION:
USE RECOMMENDATIONS:
RACCOMANDAZIONI D’USO:
Guías: 2,5 m / Guides: 2,5 m
Profil 2,5 m / Guide: 2,5 m
Guías: 3 m, 4 m / Guides: 3 m, 4m
Profil 3 m, 4 m / Guide: 3 m, 4 m
Guías: 5 m, 6 m / Guides: 5 m, 6m
Profil 5 m, 6 m / Guide: 5 m, 6 m
Longitud de corte de guíaS /Cutting adjustments for theS guide
Longueur coupe profil de guidageS /Lunghezza di taglioguida S
Mínimo 1,6 m / 1,6 m minimum
Minimum 1,6 m / Minimo 1,6 m
Mínimo 2,5 m / 2,5 m minimum
Minimum 2,5 m / Minimo 2,5 m
Mínimo 4 m / 4 m minimum
Minimum 4 m / Minimo 4 m
Longitud cofre L /L box length
Longueur coffre L /Lunghezza cassonetto L
Máximo 6 m / 6 m maximum
Maximum 6 m / Massimo 6 m
Máximo 5 m / 5 m maximum
Maximum 5 m / Massimo 5 m
Motor* / Motor* / Moteur* / Motore*
Mínimo 50 N*m/ 50 N*m Minimum
Minimum 50 N*m/ Minimo 50 N*m (1)
(GM-50 Cod: 60050006) (ARGOS 50 Cod: 60050105)
(1)
Si raccomanda minimo 80 N*m per l’Italia
(DAYTONA 80 Cod: 6C2.61250)
Mínimo 80 N*m/ 80 N*m Minimum
Minimum 80 N*m/ Minimo 80 N*m (2)
(GM-80 Cod: 60050009)
(2)
Si raccomanda minimo 100 N*m per l’Italia
(DAYTONA 100 Cod: 6C2.61290)
Mínimo 120 N*m/ 120 N*m Minimum
Minimum 120 N*m/ Minimo 120 N*m (3)
(GM-120 Cod: 60050011)
(3)
Italia: (DAYTONA 120Nm Cod: 6C2.61350)
Nota: se recomienda la utilización del motor tipo cofre como Somfy o similares / Note: it is recommended to use a motor for box like Somfy or similar
Note:onrecommande l´utilisation d´un moteur type coffre comme Somfy ou similaire / Per motorielettronici si consiglia l’uso di motoriSomfy o similari
Eje / Tube / Axe / Rullo
Eje Ø 85x1.2 mm ojiva, rizado, longitudes 4 m, 5 m, 6 m, 7 m / Ø 85x1,2 mm tube with ogive, crinkle, 4 m, 5 m, 6 m, 7 m length
Axe Ø 85 x 1,2 mm à gorge, ondulé 4 m, 5 m, 6 m, 7 m / Rullo Ø 85x1.2 mm ogiva, con nervature, lunghezza 4 m, 5 m, 6 m, 7 m
(Cods: 80030052, 80030050, 80030051, 80030053-6B4.3585/L)
Casquillo / Round cap / Embout / Calotte
Casquillo Ø 85-ojiva, agujero Ø 14 mm / Round cap of Ø 85 ogive, with round hole Ø 14 mm
Embout Ø 85 à gorge, trou Ø 14 mm / Calotte Ø 85 ogiva, foro Ø 14 mm
(Cod: 80020086)
Adaptador Motor-Eje / Motor-Tube Adapter
Adapteur Moteur-Axe / Adattatore Motore - Rullo
Adaptador para eje ojiva Ø85 y motor serie 50
Adapter for Ø 85 ogive tube and 50 Series motors
Adapteur pour axe Ø85 à gorge et moteur sèrie 50
Adattatore per rullo ogiva Ø 85 serie-50 (4)
(Cods: 60070054, 6C4.6047/T)
(4)
Italia: Serie 60 (Cod: 6C4.60470)
Adaptador para eje Ø85-ojiva y motor serie 60
Adapter for Ø 85 ogive tube and 60 Series motors
Adapteur pour axe Ø85 à gorge et moteur serie 60
Adattatore per rullo ogiva Ø85 e motore serie 60
(Cods: 60070050, 6C4.60470)

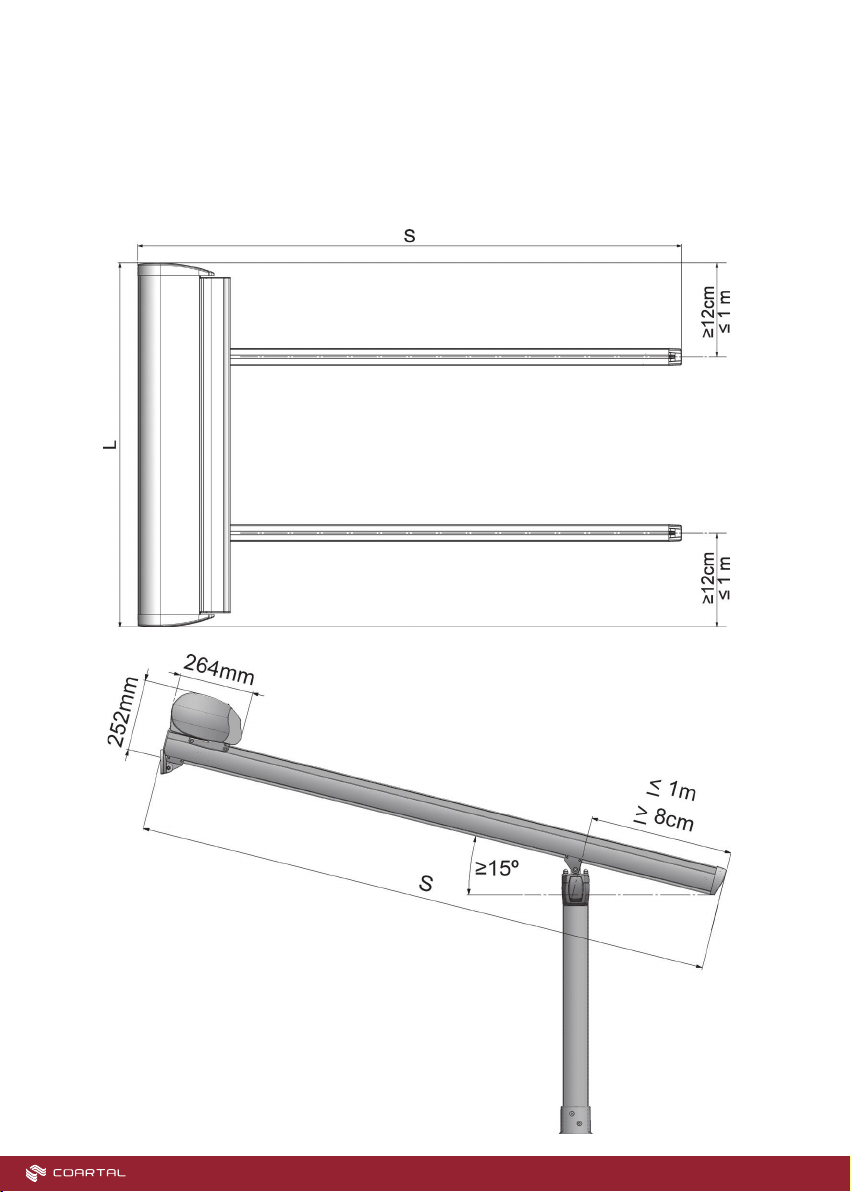

Voladizo lateral / Lateral cantilever
Saillie latérale / Sporgenza laterale
Máximo 1 m - Mínimo 12 cm / 1 m maximum - 12 cm minimum / Maximum 1 m - Minimum 12 cm / Massimo 1 m – Minimo 12 cm
Se recomienda que sea el menor posible / It is recommended to use as small as possible
On recommande la moindre posible / Si raccomanda che sia il più piccolo possibile
Voladizo delantero / Frontal cantilever
Saillie avant / Sporgenza anteriore
Máximo 1 m / 1 m maximum / Maximum 1 m / Massimo 1 m
Se recomienda que sea el menor posible / It is recommended to use as small as possible
On recommande la moindre posible / Si raccomanda che sia il più piccolo possibile
Inclinación / Slope / Inclinaison / Inclinazione Mínimo 15º / 15º minimum / Minimum 15º / Minimo 15º

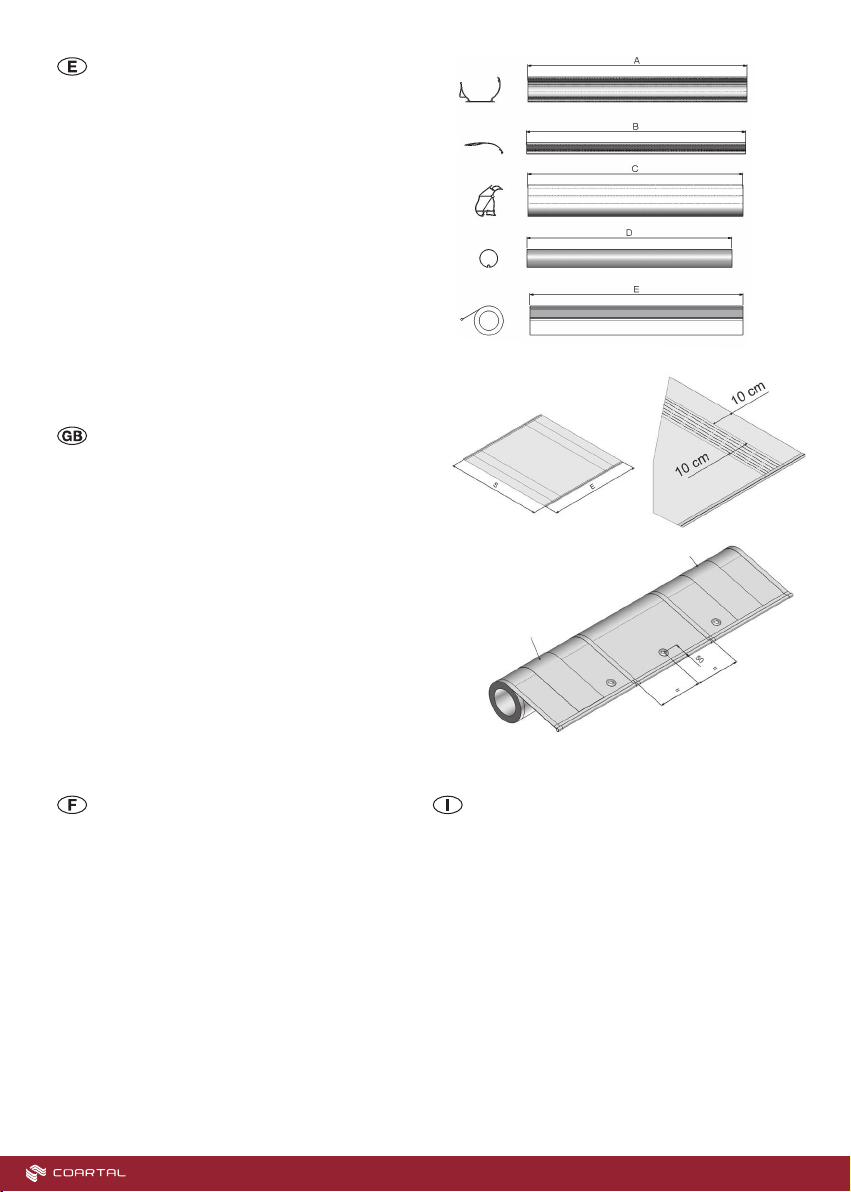

Cosido de lona / Fabric sewing
Toile cousue / Tessuto cucito
Realizar refuerzos a la lona de 10 cm de ancho a 10 cm de los bordes / Make a 10 cm width reinforcement around 10 cm from the fabric b orders
Réaliser des renforts sur la toile de 10 cm de large à 10 cm des bords / Eseguire dei rinforzi sul tessuto di 10 cm di larghezza a 10 cm dai b ordi
Lona recomendada / Recommended fabric
Toile recommandée / Tessuto consigliato
Lona poliéster, resinada a una cara, peso máximo 400 gr/m², resistencia a la rotura mínima de 200 daN según ISO-13934-1 /
Polyester fabric, with resin on one side, 400 gr/m² maximum weight, minimum rupture strength of 200 daN according to ISO-13934-1
Toile polyester, résinée sur une face, poids maximum 400 gr/m², résistance á la déchirure mínimum de 200 daN selon norme
ISO-13934-1 / Tessuto in poliestere, resinato da una parte, peso massimo 400 gr/m², resistenza alla rotura minima di 200 daN
secondo ISO-13934-1
Punto Rodamiento / Ball bearing round pivot
Point roulement à billes
Supporto foro tondo con cuscinetto
Se recomienda incluir el punto con rodamiento H=20 mm (80110126), para lo cual se utilizará el casquillo Ø85 espiga Ø12 mm (80020087)
It is recommended to use the round pivot with H=20 mm ball bearing (80110126), thus, the Ø85 round cap with Ø12 mm pivot should be used (80020087)
Point roulement à billes recommandé H=20 mm (80110126), avec embout mâle Ø85, sortie ronde Ø12mm (80020087)
Supporto foro tondo con cuscinetto H=20 mm (80110126), per il quale si userà calotta Ø85 perno Ø12 mm (80020087)
www.coartal.com

* El par mínimo es para instalaciones con 2 guías. Para instalaciones con 3 o más guías, aumentar proporcionalmente el par motor.
* The minimum torque is for installations with 2 guides. For installations with 3 or more guides, progressively increase the motor torque.
* Le couple moteur minimum indiqué pour installations avec 2 proles de guidage. Pour installations avec 3 de prols de guidage ou plus,
augmenter proportionellement le couple moteur.
* La coppia minima è per l’installazione con 2 guide. Per installazione con 3 o piu’ guide aumentare progressivamente la coppia minima
(5)
.
(5)
Italia: Attenzione: non e’ possibile installare con 3 o piu’ guide.
www.coartal.com

MONTAJE EN FÁBRICA:
ASSEMBLAGE A L’USINE:
Paso 1: Ajustar la longitud de las guías:
• Desmontar la tapa trasera y las garras.
• Cortar la parte sobrante de la guía. Ver longitudes mínimas de
corte en la tabla de “Recomendaciones de Uso” al principio
del manual. Muy importante: las dos guías han de cortarse a
la misma longitud ±1mm.
• Retirar la viruta del interior del perl, volcándolo hacia abajo
y/o con un pincel; jamás con pistola de aire.
• Volver a meter las garras en la guía; atornillar la tapa trasera;
poner la garra trasera atrás a tope y apretarla a fondo.
Step 1: Adjust the guides length:
• Take apart the rear cap and the claws.
• Cut the spare part of the guide. Check minimum lengths for
cutting adjustments at the “Use Recommendations” table at the
beginning of this manual. Very important: the two guides must
be cut to the same distance
± 1mm.
• Take out the shaving from inside the prole with the aid of a
brush by turning downwards (never use an air gun).
• Put again the claws in the guide; screw down the rear cap;
place the rear claw at the back and tighten thoroughly.
1: Ajuster la longueur des prols de guidage:
• Enlever le couvercle arrière et les xations.
• Couper la partie saillante du prol de guidage. Voir
les longueurs minimales de coupe sur le tableau
“Recommandations d’Utilisation” au commencement du
manuel. Très important: les deux prols de guidage doivent
être coupés à la même mesure ±1mm.
• Enlever les copeaux de l’intérieur du prol à l’aide d’un
pinceau mais jamais au pistolet à air.
• Remettre les xations sur le prol de guidage; visser le
couvercle arrière, placer la xation à l’extrémité arrierè et
serrer à fond.
Fase 1: Regolare la lunghezza delle guide:
• Rimuovere il tappo sul lato opposto al carrello di traino.
• Tagliare la parte in eccesso della guida. Controllare la lunghezza
minima del taglio sulla tabella “Raccomandazione d’uso”
all’inizio del manuale. Molto importante: le due guide devono
essere tagliate nella stessa lunghezza ±1mm.
• Rimuovere le bave dall’interno del prolo, abbassandolo con
una spazzola, mai con una pistola d’aria.
• Rimettere il tappo sulla guida, avvitare le viti di ssaggio
posteriori al tappo (stringere a fondo).
ASSEMBLY AT THE FACTORY:
MONTAGGIO IN FABBRICA
Llave 13 / 13 tool
Clé 13 / Chiave 13
www.coartal.com

Paso 2: Cortar los perles, eje y lona a medida:
• Perl inferior y perl superior: A=B=L-67mm.
Muy importante: A=B±0.5 mm.
• Perl barra de carga: C=L-85 mm.
• Eje: D=L-87 mm.
• Lona: E=(L-100 mm) x (S).
Las medidas D y E son las aplicables cuando se
usan motor, eje, adaptador y cápsula de Gaviota
Simbac (ver tabla “Recomendaciones de Uso” al
principio del manual).
Se recomienda el usodelona con costuras reforzadas.
Poner agujeros dedrenaje en lalona (ollaos),
centrados entre las costuras, uno por paño y a 50 mm
del borde frontal (ver gura).
En el caso de usar punto con rodamiento,
ver longitud de corte del eje en su manual de
instrucciones especíco.
Step 2: Cut made to measure the proles, tube and fabric:
• Lower and upper prole : A=B=L-67mm.
Very important : A=B±0.5 mm.
• Charge prole : C=L-85 mm.
• Tube : D=L-87 mm.
• Fabric : E=(L-100 mm) x (S).
D and E measurements are applicable whenever a Gaviota
Simbac’s motor, tube, adaptor and cap are used (check
“Use Recommendations” table at the beginning of this
manual).
It is recommended the use of fabric with reinforced
sewing.
Use drainage holes, centred between the sewing, one per
piece, at least 50 mm distance from the frontal border
(see the drawing).
Whenever using ball bearing round pivot, check the tube
cutting adjustment in its specic assembly instructions.
2: Couper les prols, axe et toile sur mesure:
• Prol inférieur et prol supérieur: A=B=L-67mm.
Très important : A=B±0.5 mm.
• Prol barre de charge : C=L-85 mm.
• Axe : D=L-87 mm.
• Toile : E=(L-100 mm) x (S).
Les mesures D et E s’appliquent quand on
utilise un moteur, axe, adapteur et embout de
Gaviota Simbac (ver tableau « Recommandations
d’Utilisation » au commencement du manuel).
On recommandel’utilisation de toile à coutures
renforcées.
Percer des trous dedrainage sur la toile, centrés entre
les coutures,un par section, et à 50 mm du bord
frontal (voir dessin).
En cas d’utiliser un pointderoulement à billes, vérier
la longueur decoupedel’axe dans son manuel
d’utilisation spécique.
Fase 2: Tagliare i proli, rullo e tessuto a misura:
• Prolo inferiore eprolo superiore: A=B= L - 67mm.
Molto importante: A=B ±0.5 mm.
• Prolo terminale: C=L -85 mm.
• Rullo D=L -87 mm.
• Tessuto : E= (L-100 mm) x (S).
Le misureD eE sono applicabili quando si usail motore,
il rullo,l’ adattatore ela calotta di Gaviota Simbac (Vedi
tabella “Raccomandazioni d’uso” all’iniziodel manuale).
Si raccomanda l’utilizzo di tessuto con cuciture
rinforzate.
Fare dei buchi di drenaggio nel tessuto, centrati
tra le cuciture, rinforzate, ed a 50 mm dal bordo
anteriore (vedi gura).
Nel caso di utilizzo supporto foro tondo con
cuscinetto H=20 mm vedere il taglio lunghezza del
rullo sul manuale di istruzioni.
REFUERZO
REINFORCEMENT
RENFORCE
RINFORZO
REFUERZO
REINFORCEMENT
RENFORCE
RINFORZO
www.coartal.com

Paso 4: Atornillar el soporte espiga
al perl inferior.
Paso 5: Meter el
eje+lona+motor+soporte-motor en el
perl inferior y atornillarlo a él.
Step 5: Put the tube + fabric + motor
+ motor support in the lower prole and
screw down on it.
Step 4: Screw down the round pivot
support to the lower prole.
5: Introduire l’axe+toile+moteur+support
moteur dans le prol inférieur et visser.
4: Visser le support avec pivot au
prol inférieur.
Fase 5: Mettere il rullo+tessuto+motore+supporto-motore
nella culla del prolo inferiore e ssare denitivamente il tutto.
Fase 4: Avvitare la testata con il
supporto perno tondo al prolo
cassonetto interiore.
Paso 3: Premontar los soportes
laterales, teniendo en cuenta en qué lado
irán el motor y la espiga.
* En caso de usar punto con rodamiento,
ver longitud de corte del eje en su
manual de instrucciones especíco.
Step 3: Pre-install the lateral supports
having in mind the place where the
motor and the round pivot will be located.
* In case of using ball bearing round
pivot, check the tube cutting adjustment
in its specic assembly instructions.
3: Pré-assembler les supports latéraux, en tenant
compte du côté de placement du moteur et du pivot.
* En cas d’utiliserun point de roulement àbilles,
vérierlalongueur decoupedel’axe dans son manuel
d’utilisation spécique.
Allen 6
Allen 5
Llave 13 / 13 tool
Clé 13 / Chiave 13
Fase 3: Premontare sulle testate cassonetto i supporti laterali,
tenendo conto del lato dove andrà il motore e del lato con
perno tondo; Avviatre le testate al prolo cassonetto inferiore.
Nel caso di utilizzosupporto foro tondocon cuscinetto
H=20 mm, vedere il tagliolunghezza del rullosul manuale
di istruzioni.
Allen 5
Llave 10 / 10 tool
Clé 10 / Chiave 10
www.coartal.com

Paso 8: Meter el felpudo en el perl superior.
Cortar el felpudo a la misma longitud del perl.
Montar el perl superior y atornillarlo.
Step 8: Put the strap in the upper prole. Cut
the strap to the same distance than the prole.
Assemble the upper prole and screw it down.
8: Introduire le joint brosse dans le prol
supérieur et visser-le.
1º
2º

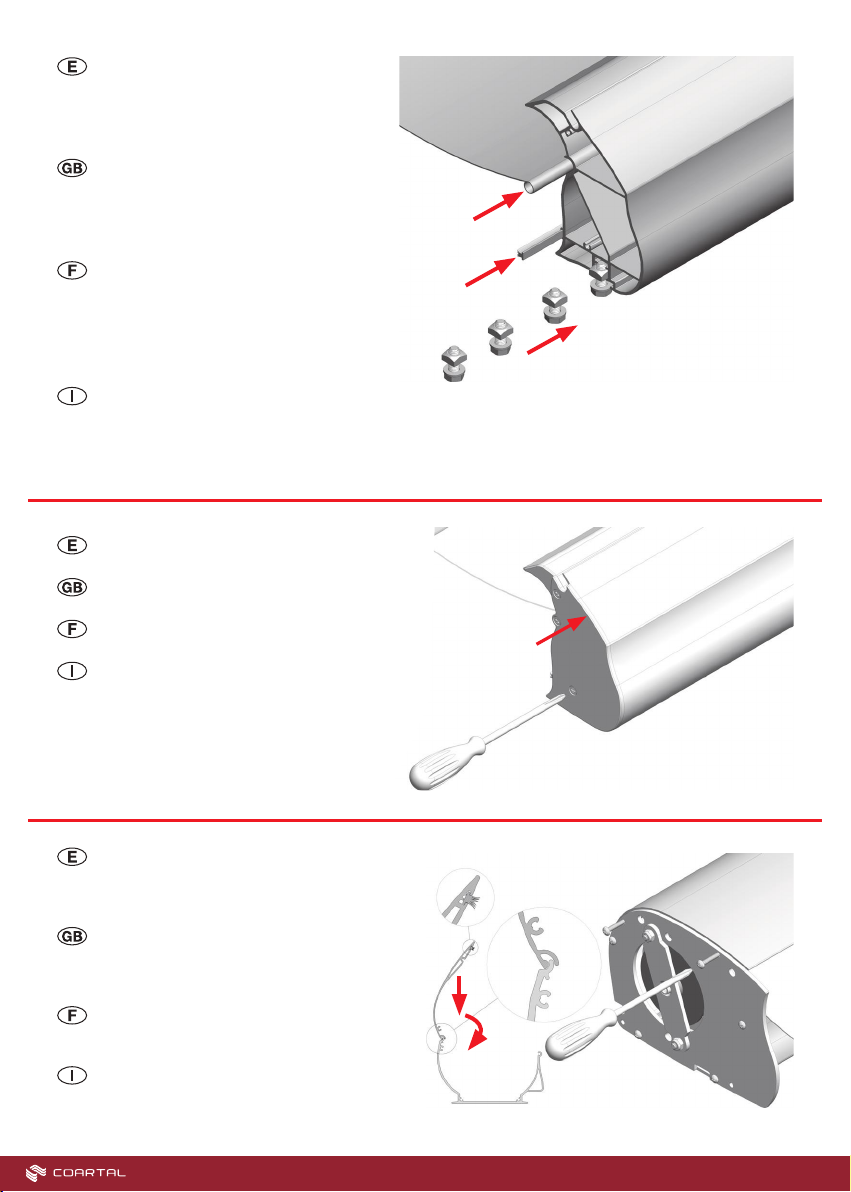

Paso 7: Atornillar las tapas a la barra de carga.
Paso 6: Meter lalona y el felpudo en la barra
de carga. Cortar el felpudoala misma longitud
del perl.Meter los 4 juegos de tornillería que
unirá labarra de carga a los carros.
Fase 6: Mettere il tessuto con inserito all’interno il tondino
e lo spazzolino nel prolo terminale. Tagliare il tondino
nella stessa misura del prolo. Mettere le 4 viti che
uniranno il prolo terminale ai carrelli.
Step 6: Place the fabric and the strap in the charge
prole. Cut the strap to the same distance than the
prole. Put the 4 sets of screws that will assemble
the charge prole to the chariots.
6: Introduire la toile et le joint brossedans
la barre de charge.Couper lejoint brosse
à la même longueur du prol.Poser les 4
jeux de vis qui xeront labarre de charge
aux charriots.
Step 7: Screw down the caps to the charge prole.
7: Visser les couvercles à la barre de charge.
Fase 7: Avvitare i tappi al prolo terminale.
Fase 8: Mettere lo spazzolino nel prolo
superiore. Tagliare lo spazzolino nella stessa
misura della lunghezza del prolo. Montare il
prolo superiore e avvitarlo.
www.coartal.com

INSTALACIÓN EN CLIENTE:
INSTALLATION CHEX LE CLIENT:
ASSEMBLY AT THE CUSTOMER’S PLACE:
INSTALLAZIONE DAL CLIENTE:
Paso 9: Poner los anclajes pared
EOS y los soportes suelo.
Los anclajes pared deben quedar
horizontales y los de suelo paralelos
a la pared.
Ver posición de los agujeros en
gura adjunta.
9: Placer les xations à mur EOS et
les supports sol.
Les xations à mur doivent rester
horizontales et celles qui vont xées
au sol, parallèles au mur.
Voir position des trous sur le dessin
ci-joint.
Step 9: Place the EOS wall supports
and the base supports.
The wall supports must have a
horizontal position and the base ones
should be parallel to the wall.
Check the position of the holes at the
attached drawing.
Fase 9: Mettere i supporti parete
EOS e i supporti a pavimento.
I supporti parete devono rimanere
orizzontali mentre i supporti a
pavimento paralleli alla parete.
Vedere posizione dei fori nella
gura allegata.
www.coartal.com

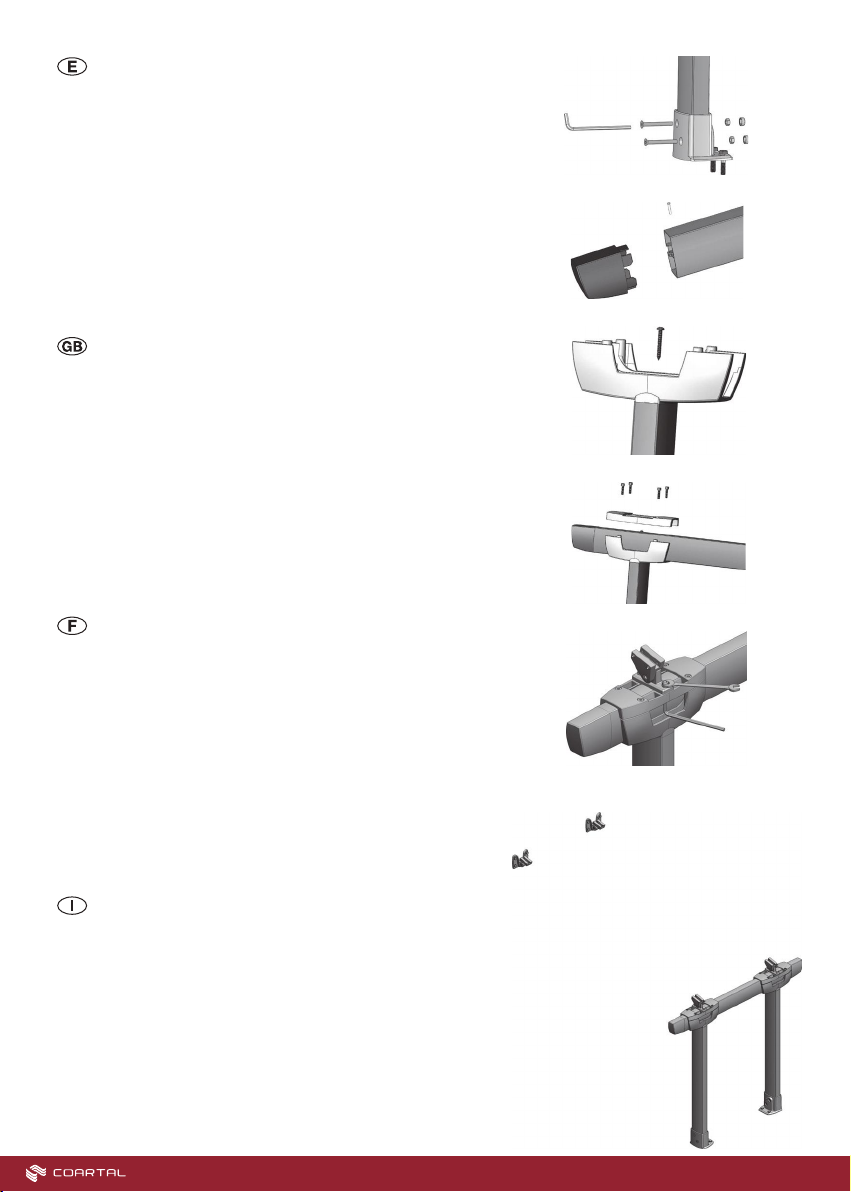

Meter los pilares verticales en los soportes suelo hasta el fondo.
Taladrar el perl y atornillar.
Montar los terminales en el travesaño horizontal y remacharlos
por la parte superior.
Atornillar los capiteles reforzados sobre los pilares.
Montar el travesaño sobre los capiteles, y atornillar la tapa
superior al capitel.
Colocar el anclaje articulado EOS sobre el capitel reforzado, sin
apretar los tornillos a tope, para poder alinear las guías.
Dejar el tornillo de inclinación ojo.
Put the vertical poles on the base supports to the limit. Drill the
prole and screw.
Place the end pieces at the horizontal crossbar and rivet them by
the top.
Screw the reinforced chapitels on the poles.
Place the crossbar over the chapitels and screw the upper cover
to the chapitel.
Put the EOS rotating support on the reinforced chapitel without
tightening the screws too much in order to be able to align the guides.
Leave loose the inclination screw.
Introduire les piliers verticaux dans les supports sol jusqu´au
fond. Percer le prol et visser.
Assembler les terminales dans la traverse horizontale et river-
les par le côté supérieur.
Visser les chapiteaux renforcés sur les piliers.
Monter la traverse sur les chapiteaux, et visser le couvercle
supérieur au chapiteau.
Placer la xation articulée EOS sur le chapiteau renforcé, sans
serrez les vis à fond, pour pouvoir aligner les prols de guidage.
Inserire i pilastri verticali nei supporti a pavimento. Trapanare il
prolo ed avvitare.
Montare i terminali nella traversa orizzontale e ssarli tramite
rivetti nella parte superiore.
Avvitare i capitelli rinforzati sui pilastri.
Montare la traversa sui capitelli, ed avvitare il coperchio
superiore al capitello.
Collocare il supporto articolato EOS sul capitello rinforzato,
senza stringere le viti, per potere allineare le guide.
Lasciare la vite di inclinazione parzialmente avvitata, non stretta.
www.coartal.com

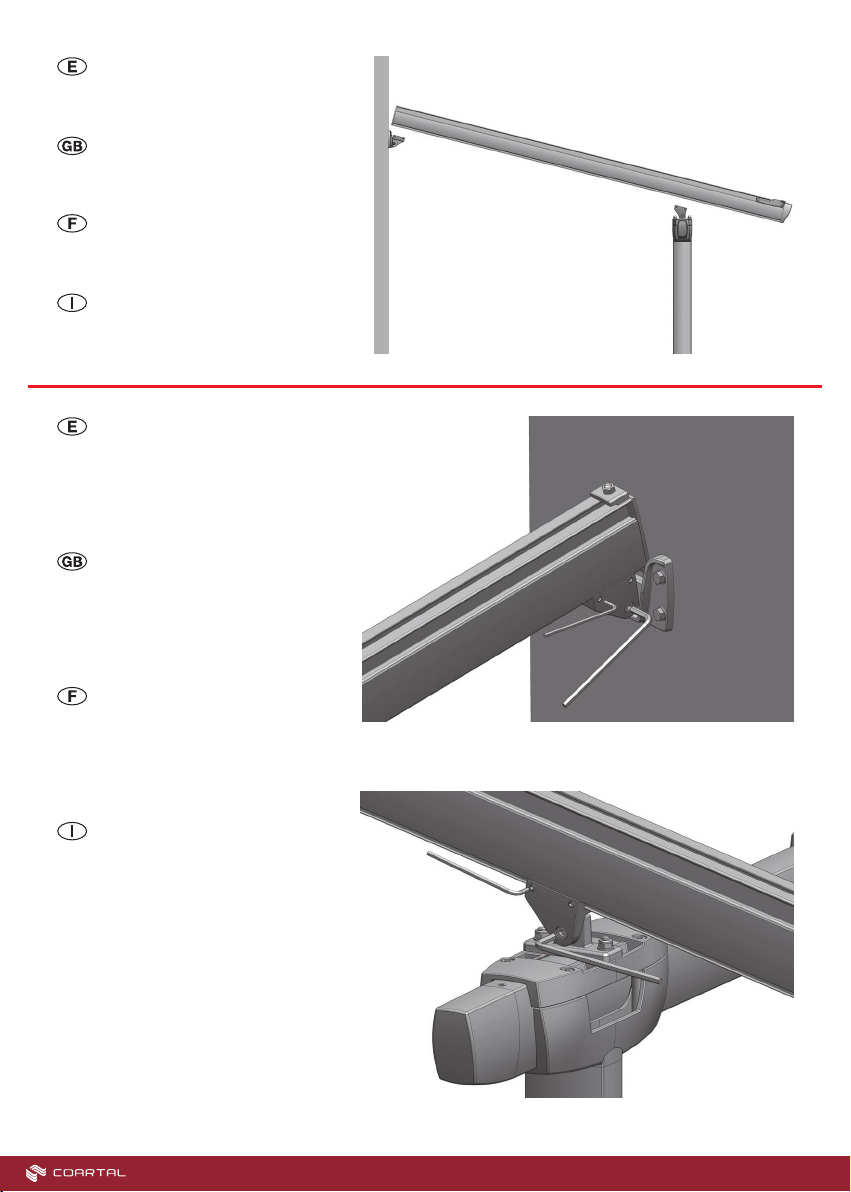

Paso 10: Poner las guías sobre los
anclajes articulados EOS a tope de
la pared.
Paso 11: Apretar los prisioneros de
los 4 Anclajes Articulados.
Fijar los tornillos que bloquean
la inclinación de los 4 Anclajes
Articulados.
11: Serrer les écrous prisonniers
des 4 xations articulées.
Fixer les vis qui bloquent l´inclinaison
des 4 xations articulées.
Step 11: Tighten the nuts of the 4
rotating supports.
Fix the screws that block the
inclination of the 4 rotating supports.
Fase 11: Stringere i grani dei 4
supporti articolati.
Fissare le viti che bloccano
l’inclinazione dei 4 supporti articolati.
10: Poser les prols de guidage sur
les xations articulées EOS contre
le mur.
Step 10: Put the guides on the
EOS rotating supports till the limit
of the wall.
Fase 10: Mettere le guide nei
supporti articolati EOS e spingerla
contro la parete.
Allen 4
Allen 6
Allen 4
Allen 6
www.coartal.com

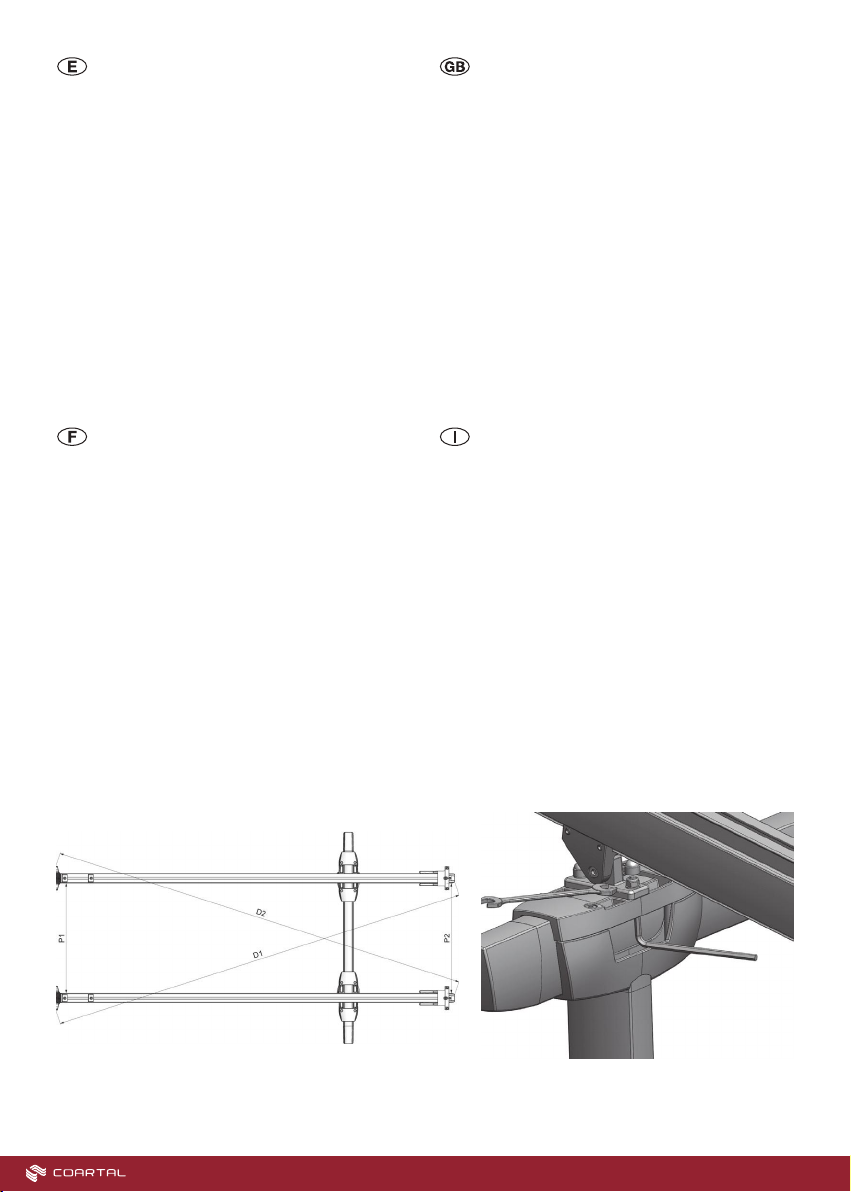

Paso 12: Regular para que las guías sean
paralelas. Regular para que las diagonales entre las
guías sean iguales.
La regulación se realiza desplazando el anclaje
articulado sobre el capitel.
Muy importante:
· P1=P2±1 mm
· D1=D2±2 mm
Cuando se haya completado la regulación, apretar
a fondo los tornillos de bloqueo bajo los capiteles
reforzados.
En caso de que las guías no tengan lamismalongitud,
y/o la pared trasera no esté perpendiculara las guías,
se puede asegurarla perpendicularidad entre cajón y
guías, con una escuadra de grandes dimensiones.
12: Régler pour que les prols de guidage soient
parallèles. Régler pour que les diagonales entre les
prols de guidages soient identiques.
La régulation se fait en déplaçant la xation
articulée sur le chapiteau.
Très important :
· P1=P2±1 mm
· D1=D2±2 mm
Une fois la régulation faite, serrer à fond les vis de
blocage sous les chapiteaux renforcés.
En cas où les prols deguidage ne soient pas de
la même longueur, et/ou le murarrière ne soit pas
perpendiculaireaux prols de guidage, on peut assurer
la position perpendiculaire en ajoutant une équerre de
grandedimension.
Step 12: Adjust for having parallel guides. Regulate
in order to have similar size at the diagonal lines
between the guides.
The adjustment is made moving the rotating
support over the chapitel.
Very important :
· P1=P2±1 mm
· D1=D2±2 mm
When regulation has been completed, tighten
thoroughly theblockadescrews underthe reinforced
chapitels.
In case the guides are not the same measure, and/
or the rear wall is not perpendicular totheguides, a
perpendicularposition between thebox and theguides
can be guaranteed with a big square support.
Fase 12: Regolare in modo che le guide siano
parallele. Regolare le diagonali tra le guide in modo
che siano uguali.
La regolazione si eettua spostando il supporto
articolato sul capitello.
Molto importante :
· P1=P2±1 mm
· D1=D2±2 mm
Quando è statacompletata la regolazione,bloccare le
viti del capitello rinforzato.
Nel caso le guide non abbiano lastessa lunghezza,o
la parete non siaperpendicolare alle guide,si può
assicurare la perpendicolarità tra il cassonetto e le
guide con una squadra di grandi dimensioni.
Allen 6
Llave 13 / 13 tool
Clé 13 / Chiave 13
www.coartal.com

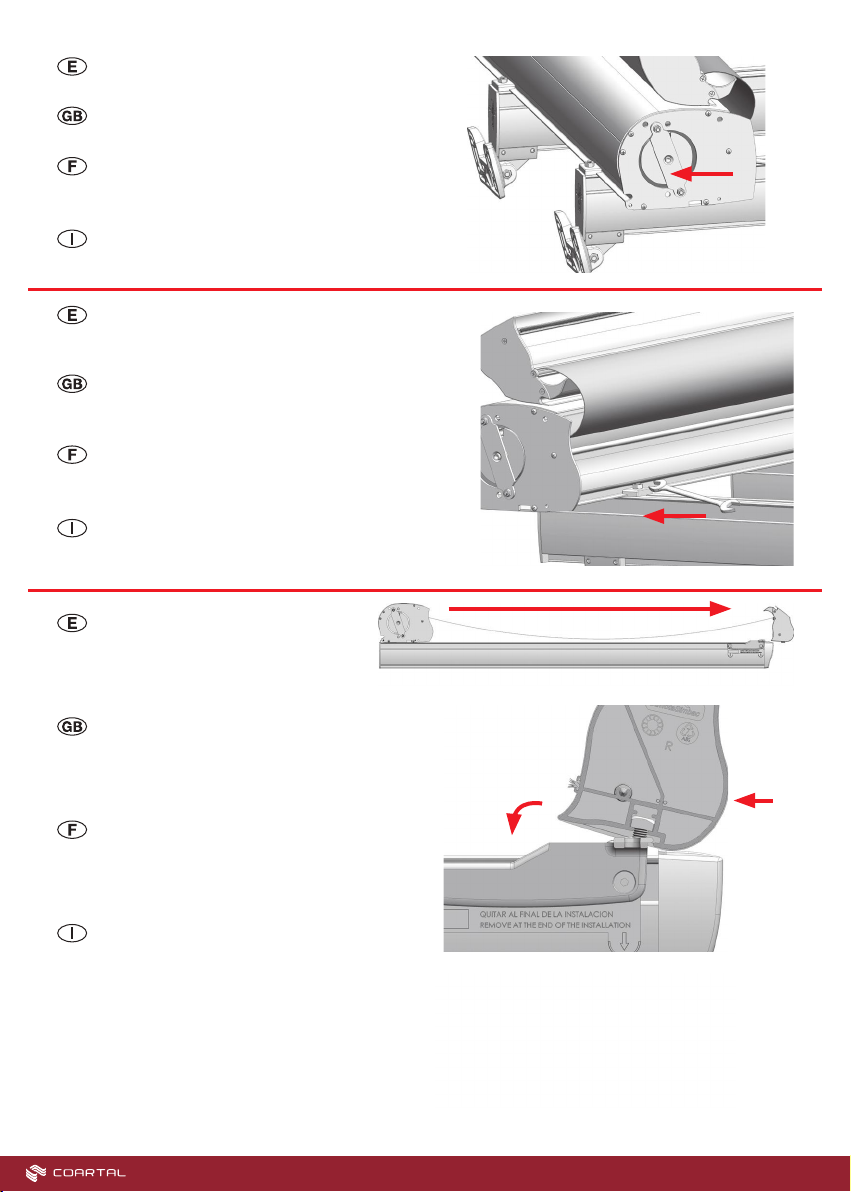

Paso 13: Poner el cajón sobre la guía y
moverlo a tope de la guía trasera.
Paso 14: Mover la garra delantera a tope
del cajón y apretarla a tope, con la lona algo
suelta para poder apartar la barra de carga.
Paso 15: Soltar toda la lona.
Enganchar la barra de carga en los
carros; dejar un juego de tornillo-
tuerca a cada lado de cada carro.
Step 15: Unroll all the fabric. Hook
the charge prole at the chariots; let
a set of screw-nut to each side of
the chariot.
15: Lâcher toute la toile. Accrocher la
barre de charge aux charriots; laisser
une paire de vis-écrou à chaque côté
du chariot.
Fase 15: Stendere tutto il tessuto.
Agganciare il prolo terminale ai
carrelli, tramite le viti con testa
esagonale nelle cave del carrello (2
viti per ogni carrello non bloccare).
Paso 14: Move thefrontal claw tothe limitofthe box
and tighten it thoroughly, having as well the fabric little
free for being able toseparate thecharge prole.
14: Déplacer laxation de devant jusqu’au bout
du core et serrer-laà fond, en lachant un peu
de toilepour pouvoirécarter labarre de charge.
Step 13: Place the box over the guide
and move it to the limit of the rear guide.
13: Poser le core sur le prol de
guidage et déplacer-le jusqu’au bout du
prol de guidage.
Fase 13: Mettere il cassonetto sopra la guida
e spostarlo verso la ne della guida posteriore.
Llave 13 / 13 tool
Clé 13 / Chiave 13
Fase 14: Aprire la tendatramiteil motore(circa30 cm); portare il
prolo terminale sullapartesuperiore del cassonetto,per permettere lo
scorrimentoe il bloccaggio dellasquadretta sul cassonetto (vedi immagine).
1º
2º
www.coartal.com

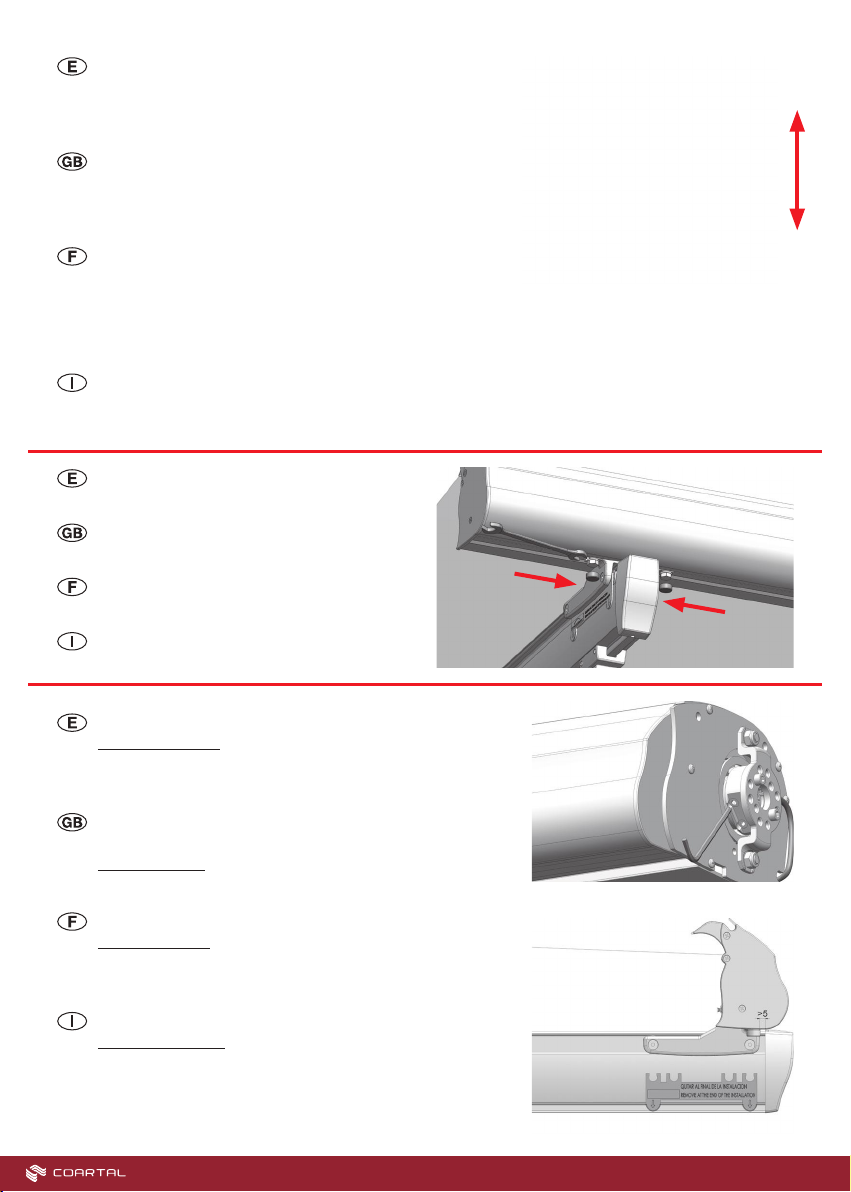

Paso 16: Enfrentar la barra de carga con el cajón, igualando el
hueco entre barra de carga y boca de cajón a ambos lados.
Muy importante: H1= H2 ± 2 mm aprox. 5 mm.
Análogamente, enfrentar ambos extremos de la lona.
Paso 18: Regular los nales de carrera de apertura y de cierre.
Muy importante:con el toldo completamente abierto,
deben quedar al menos 5mm deespacio entre el carroy el
nal del carril.
Step 18: Regulate the end of stroke,both the opening and
the closing.
Very important:there must be at least 5mm between the chariot
and the end of the rail whenever the awning is completely opened.
18: Régler les nales de course d’ouverture et de fermeture.
Très important : avec le store complètement ouvert, il doit y
avoir au moins 5 mm d’espace entre le chariot et la n de la
coulisse.
Fase 18: Regolare il necorsa di apertura e chiusura.
Molto importante: con la tenda completamente aperta, il
necorsa deve arrestare il prolo terminale almeno 5 mm
prima della battuta a fondo guida.
Paso 17: Meter los tornillos en la orejas de los
carros, apretarlos y poner los tapones.
Step 17: Place the screws in the chariots
wings, tightening them and putting the caps.
17: Introduire les vis dans les charriots, serrer
et poser les bouchóns.
Fase 17: Stringere denitivamente le viti nelle
cave dei carrelli, e mettere i tappini di copertura.
16: Mettre vis-à-vis la barre de charge et le caisson, en
laissant le même espace entre la barre de charge et l’entrée
du caisson, des deux côtés.
Très important: H1=H2 ±2 aprox. 5 mm.
De façon analogue, mettre vis-à-vis les extrémités de la toile.
Fase 16: Posizionare il prolo terminale perfettamente allineato con il cassonetto da ambo i lati
Molto importante : H1= H2 ± 2 mm aprox. 5 mm.
Analogamente, posizionare entrambe le estremità del tessuto.
Allen 3
Step 16: Bring together the charge prole with the box, making equal
the gap between the charge prole and the box opening at both sides.
Very important: H1=H2±2 mm approximately 5 mm.
In the same way, bring together both sides of the fabric.
Llave 13 / 13 tool
Clé 13 / Chiave 13
www.coartal.com

www.coartal.com

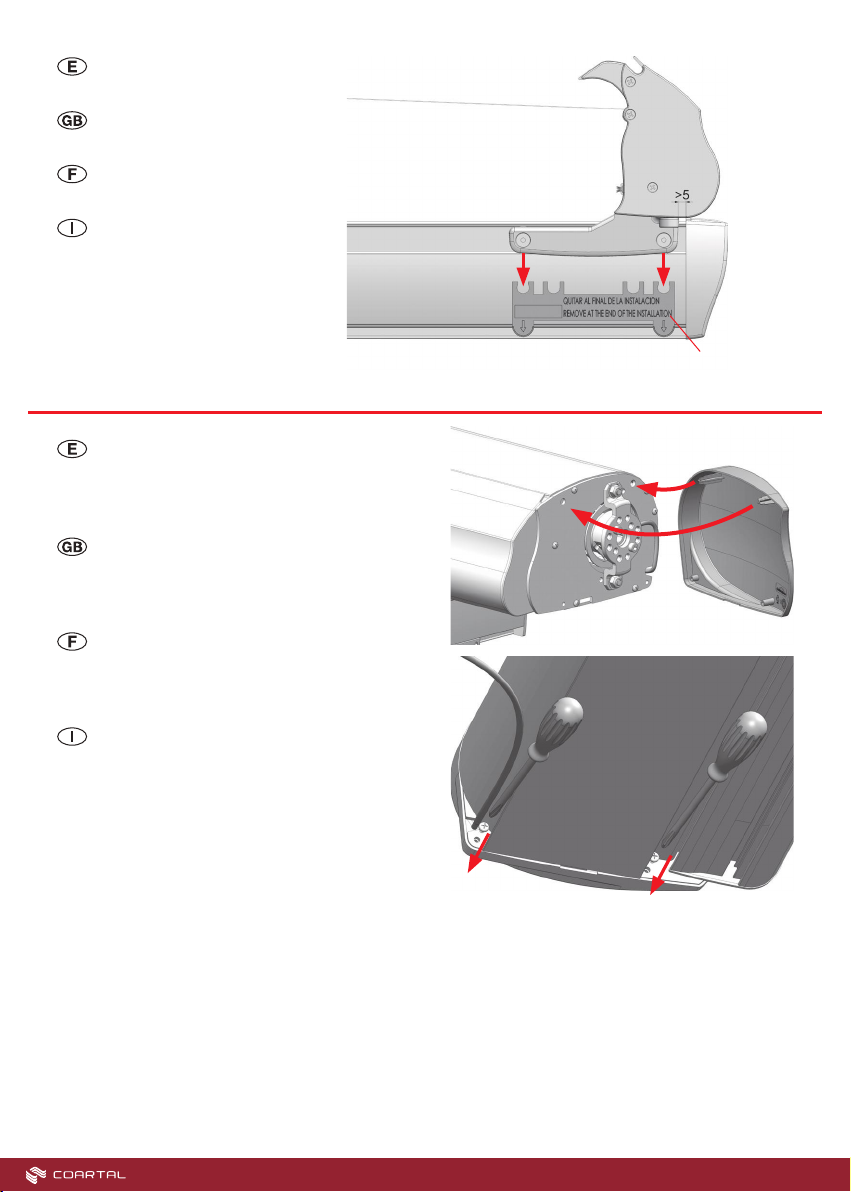

Paso 19: Retirar los
centracarros desechables.
Paso 20: Poner las tapas del cajón metiendo
los 2 tetones a presión en sus agujeros y
atornillando los 2 tornillos inferiores. Guiar el
cable del motor a través de su salida.
Step 20: Put the box caps by placing the 2
pivots pressing on their holes and screwing
the 2 lower screws. Guide the motor wire
across its exit.
20: Poser les couvercles du core en xant
les 2 tétons à pression aux trous, et visser les
2 vis inférieures. Guider le câble du moteur
par le trou de sortie.
Fase 20: Collocare i tappi al cassonetto a
pressione, ssando tramite le 2 viti poste
internamente al tappo, sul lato inferiore.
Guidare il cavo del motore attraverso il
passaggio scanalato.
Step 19: Take out the
disposable chariot-centred.
19: Enlever les dispositifs de
centrage jetables.
Fase 19: Rimuovere i pettini
rossi centra-carrelli usa e getta.
Quitar al nal de la instalación
Remove at the end of the installation
Enlever une fois l’installation faite
Rimuovere al termine dell’installazione
