Colorful H310M-M.2 User manual

战斧 H310M-M.2 魔音版 V20
BATTLE-AX H310M-M.2 V20

目录
第一章 简介 ........................................................................................... １
1-1主板特色 ....................................................................................... １
1-2主板规格 ...................................................................................... １
1-3主板布局图 .................................................................................. ３
第二章 硬件安装 ..................................................................................． ４
2-1基本硬件安装 .............................................................................． ４
2-2跳线设置 ....................................................................................． ７
2-3连接器和引脚连接头 ................................................................． ７
2-4背板接口介绍 ............................................................................ 1２
第三章 驱动程序安装说明 .................................................................. 1３
第四章 BIOS设置 .................................................................................． １４
4-1进入BIOS主界面 ......................................................................． １４
4-2 BIOS主界面...............................................................................． １６
4-3系统信息（Main） ...................................................................． １７
4-4高级BIOS设置（Advanced） .................................................． １８
4-5 芯片组设置（Chipset） .......................................................... 2２
4-6启动设置（Boot） .................................................................... 2３
4-7安全设置（Security） ............................................................... ２５
4-8超频设置（C.Oclock） ............................................................． ２６
4-9退出设置（Save & Exit） ......................................................... ２７
Ｃｈａｐｔｅｒ ５ BATTLE-AX H310M-M.2 V20 ............................................. ２８
5-1 Introduction ................................................................................ ２８
5-2 Hardware Installation ............................................................... 3１
5-3 BIOS Setting ............................................................................... 4３
战斧 H310M-M.2 魔音版 V20/BATTLE-AX H310M-M.2 V20

根据中华人民共和国信息产业部发布的《电子信息产品污染控
制管理办法》所展开的 SJ/T11364-2006 标准要求, 本产品污染控制标识
以及有毒有害物质或元素标识说明如下：
产品有毒有害物质或元素标识：
产品中有毒有害物质或元素的名称及含量
部件名称 有毒有害物质或元素
铅(Pb) 汞(Hg) 镉(Cd) 六价铬
(Cr(VI))
多溴联苯
(PBB)
多溴二苯醚
(PBDE)
PCB板 × ○ ○ ○ ○ ○
结构件 ○ ○ ○ ○ ○ ○
芯片 ○ ○ ○ ○ ○ ○
连接器 ○ ○ ○ ○ ○ ○
被动电子元器件 ○ ○ ○ ○ ○ ○
焊接金属 ○ ○ ○ ○ ○ ○
线材 × ○ ○ ○ ○ ○
助焊剂,散热膏,
标签以及其他耗
材
○ ○ ○ ○ ○ ○
○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定
的限量要求以下。
×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006
标准规定的限量要求。
备注：×位置的铅的含量超出 ST/T11363-2006 标准规定的限量要求, 但符合欧盟 RoHS
指令的豁免条款。

版权
本手册版权属于世和资讯公司所有, 未经本公司书面许可, 任何人不得对此说
明书和其中所包含的任何资料进行复制、拷贝或翻译成其它语言。
声明
本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手
册或其所提到之产品的所有信息, 所引起直接或间接的数据流失、利益损失或
事业终止, 七彩虹及其所属员工恕不为其担负任何责任。除此之外, 本用户手
册所提到的产品规格及信息仅供参考, 内容亦会随时升级, 恕不另行通知。本
用户手册的所有部分, 包括硬体及软体, 若有任何错误, 七彩虹没有义务为其
担负任何责任。
商标版权
本手册使用的所有商标均属于该商标的持有者所有。
AMD, Athlon , Athlon XP, Thoroughbred 和 Duron™是 Advanced Micro
Devices 的注册商标。
Intel® 和Pentium® 是 Intel Corporation 的注册商标。
PS/2 和 OS® 2 是 International Business Machines Corporation 的注册商标。
Windows® 95/98/2000/NT/XP/Vista 是 Microsoft Corporation 的注册商标。
Netware® 是 Novell, Inc 的注册商标。
Award® 是 Phoenix Technologies Ltd 的注册商标。
AMI® 是 American Megatrends Inc 的注册商标。
Kensington 和 MicroSaver 是 Kensington Technology Group 的注册商标。
PCMCIA 和 CardBus 是 Personal Computer Memory Card International Association
的注册商标。
其他在本说明书中使用的产品名称是他们各自所属公司所拥有和被公认的。
技术支持
如果您的系统出现问题, 并且无法从本主板使用手册中获得帮助, 请联系您所
购买主板的经销商。此外您还可以尝试通过以下方式获得帮助：

访问七彩虹的官方网站（http://www.colorful.cn/）获取产品和驱动程序等信息支持,
还可以登录七彩虹官方论坛（http://bbs.colorful.cn）, 获取技术指导。
通过拨打 400-678-5866 客户服务热线进行咨询, 此外还可以直接与七彩虹各属
地平台服务中心联系, 具体联系方法如下:
七彩虹科技全国区域售后服务平台业务范围及联系方式
平台名称 服务范围 联系方法
北京服务平台
北京、天津、河北、河南、
山东、山西、内蒙古
010—51261907
沈阳服务平台 辽宁、吉林、黑龙江 024—31321755
武汉服务平台 湖北、湖南、江西 027—87865811
南京服务平台 江苏、安徽、浙江 025—83611912
上海服务平台 上海 021—64681880
广州服务平台 广东、广西、福建、海南 020—85276624
成都服务平台 四川、重庆、云南、贵州、西藏 028—85240735
西安服务平台 陕西、甘肃、宁夏、青海、新疆 029—87895086
深圳服务平台 深圳地区 0755—33083060
注意：以上电话如有变动, 请拨打 400-678-5866 服务热线查询。
世和资讯公司对本手册拥有最终解释权

在您开始之前
主板包装盒内附标准组件
在您打开本主板包装盒之后, 请马上检查下面所列出的各项标准配件是否
齐全。
1 块战斧 H310M-M.2 魔音版 V20 主板
2条SATA数据线
1 张驱动光盘
1 片后置面板 IO 档板
1 本主板中英文使用手册
注意:以上配件仅供参考, 请以实物为准, 七彩虹科技保留修改的权利。
Note: 若以上列出的任何一项配件有损坏的情形, 请尽快与您的经
销商联络或致电七彩虹客服。
注意: 产品规格/CPU 支持/产品附件以产品发布之时为准。
战斧 H310M-M.2 魔音版 V20/BATTLE-AX H310M-M.2 V20

第一章 简介
感谢您购买七彩虹主板, 该主板提供了非常优越的性能和品质保证。
1-1 主板特色
战斧 H310M-M.2 魔音版 V20 主板采用 Intel H310 芯片组,支持 Intel LGA1151
接口 Coffee Lake-S 系列处理器,支持双通道 DDR4 2133/2400/2666MHz 规格
内存, 支持 PCI-E3.0 规范。
主板提供 2 个 DDR4 内存条插槽、1 个 HDMI 接口、1 个 DVI 接口、1 个 VGA
接口、4 个 SATA3.0 接口、板载 6 声道声卡、集成千兆网卡, 性能强劲,是性
价比的终极选择！
主板提供 1 个 PCI Express3.0x16 插槽、1 个 PCI Express2.0x1 插槽、1 个 M.2
插槽, 扩展模式丰富, 扩展性能强劲。
1-2主板规格
设计
¾mATX 板型规范
芯片组
¾主板采用 Intel H310 高速芯片组
中央处理器
¾支持 Intel LGA1151 接口 Coffee Lake-S 系列处理器
内存
¾提供 2 个内存条插槽，支持 XMP 内存
¾支持双通道 DDR4 2133/2400/2666MHz 规格内存
¾若要支持 2666 MHz 或 XMP 内存需使用第八代 Intel® Core™ i7/i5
处理器
扩展插槽
¾1 个 PCI Express 3.0x16 插槽
¾1 个 PCI Express2.0 x1 插槽
¾1 个 M.2 插槽（支持 2242/2260/2280 尺寸规格 PCI-e x4 SSD）
1

存储设备
¾主板提供4个SATA3.0 6Gb/s硬盘接口
6 声道音频设备
¾整合 6 声道高清晰数字音频控制器
¾支持 6 声道 3D 环绕声效
网络功能
¾主板采用千兆网卡
¾支持 10/100/1000Mbps 数据传输率
USB 接口
¾主板提供6个USB2.0和4个USB3.0接口（含扩展）
板载连接头/跳线
¾1 个前置音频接口插针（F_AUDIO）
¾1 个前面板开关机和指示灯插针（F_PANEL）
¾1 个 USB2.0 接口扩展插针（USB20_1）
¾1 个 USB3.0 接口扩展插针（USB30）
¾1 个 DEBUG 插针（DEBUG）
¾1 个 COM 插针（COM_B）
¾2 个风扇插座（CPU_FAN, SYS_FAN）
¾1 个喇叭插针（SPEAKER）
¾1 个清 CMOS 跳线（CLR_CMOS）
战斧 H310M-M.2 魔音版 V20/BATTLE-AX H310M-M.2 V20
2

1-3 主板布局图
（仅供参考）
简介
3

第二章 硬件安装
请参照以下步骤, 完成电脑的安装：
安装中央处理器（CPU）
安装内存
装入机箱
安装所有扩展卡
连接所有讯号线、排线、电源线及面板控制线
2-1 基本硬件安装
安装中央处理器和风扇
本主板具备一个 Socket 1151 处理器插槽, 本插槽是专为 Intel LGA1151 接口
Coffee Lake-S 系列处理器所设计。请依照以下步骤安装处理器和风扇：
1. 找到位于主板上的处理器插槽, 将 CPU 插座旁的锁定杆从锁定状态
拔到未锁定状态。
2. 安装 CPU, 将 CPU 的金色三角形标示对准主板 CPU 插槽上的三角形
标示, 确定针角 1 的方向正确, 不要用力插 CPU, 确信 CPU 完全插入插
槽中, 将锁定杆从未锁定状态拔到锁定状态。（这一过程非常重要, 如
果操作不当, 有可能会损坏 CPU, 所以最好请专业人士代劳。）
3. 安装 CPU 风扇, 并将 CPU 风扇电源线连接上。请注意, 一定要安装
CPU 风扇,否则可能会温度过高从而损坏 CPU, 建议用户使用原装风扇。
（以下图片仅供参考）
4

硬件安装
5

CAUTION: 1.请选择使用相同的内存模组安装到双通道。2. 如果您正确
插入了内存模组, 您将不会看到金手指部分。
安装显卡
主板提供 1 个 PCI Express 3.0x16 插槽, 用于安装显卡。安装时, 将显卡垂
直压入插槽中, 直到其牢固固定于插槽中为止。
PCI Express 3.0x16插槽,插显卡。
PCI Express2.0x1插槽
战斧 H310M-M.2 魔音版 V20/BATTLE-AX H310M-M.2 V20
6
安装内存
主板提供 2 个 DDR4 内存条插槽。下图所示为 DDR4 内存条插槽在主板上
的位置。
一条内存: 你可以插入到任何一个内存条插槽。
两条内存: 插入到 DDR4_A1 和 DDR4_B1 插槽，以组建双通道。

2-2 跳线设置
CMOS 清除插针：CLR_CMOS
此跳线可以清除主板的 CMOS 资料（例如：日期及 BIOS 设定）,回到出厂
设定值。如果您要清除 CMOS 资料,请使用跳线帽短接该跳线的 Pin2-3 针
脚数秒钟。（PCB 板上白色丝印加粗旁的针脚, 为跳线的第 1 针脚）
注意: 1.清除 CMOS 资料前,请先关闭计算机并拔除电源线。2.清除 CMOS
资料后在启动计算机前,请记得移除 Pin2-3 两针脚间的跳线帽,否
则会造成主板的损坏。
2-3 连接器和引脚连接头
电源连接器：ATX, ATX_12V
在与电源适配器相连时,请务必确认,电源适配器的接头安装方向正确,针脚
对应顺序也准确无误。4-Pin 电源接口用于为 CPU 供电。
CMOS 清除设置
2-3 闭合清除 CMOS
CLR_CMOSCLR_CMOS
1-2 闭合正常
硬件安装
7

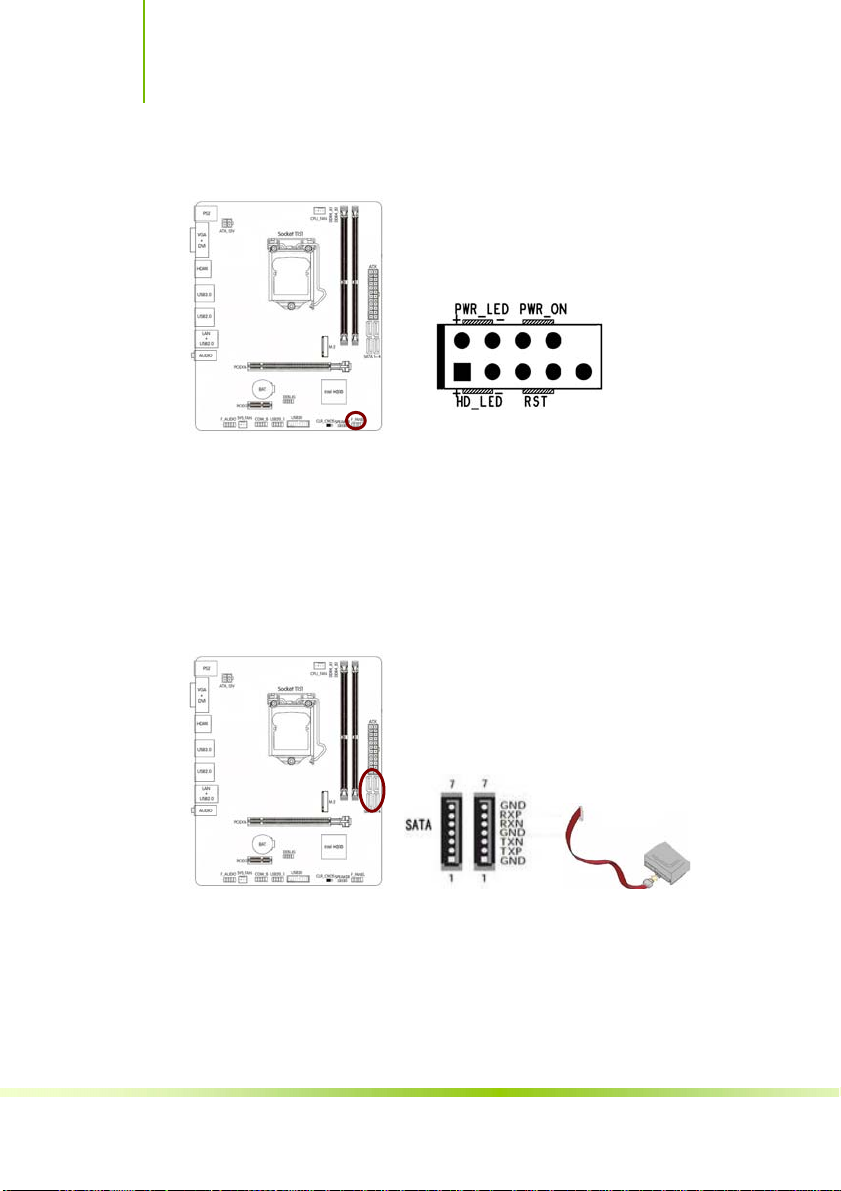

前面板开关和指示灯连接：F_PANEL
PWR_ON：ATX 电源开关。短接此引脚可以开机。
RST：重启开关。短接此引脚,不需要关闭系统电源即可重新启动计算机。
PWR_LED：电源指示灯。当系统电源开启时,此灯会亮起。
HD_LED： 硬盘指示灯。对硬盘进行数据存取时,此灯会亮起。
SATA 端口连接器：SATA1-4
主板提供4个SATA3.0 6Gb/s硬盘接口。
战斧 H310M-M.2 魔音版 V20/BATTLE-AX H310M-M.2 V20
8

M.2 插槽
主板提供1个M.2插槽,支持PCI-e x4通道的M.2 SSD,支持2242/2260/2280
尺寸规格的 SSD。
请依下列步骤将 M.2 SSD 正确安装于插槽：
1.请用螺丝起子依序将螺丝和螺柱拆下，依实际要安装的 M.2SSD 规格
找到适合螺丝孔位之后，先锁上螺柱。
2.将 M.2 SSD 以斜角方式放入插槽。
3.压住 M.2 SSD 之后，再将螺丝锁上。
前置音频接口连接：F_AUDIO
您可以在前置面板接口上连接一个音频接口,它是和 I/O 前置面板连接规格
兼容的。
硬件安装
9

USB2.0 接口扩展连接头：USB20_1
主板提供 1 个 USB2.0 连接头,可扩展至 2 个 USB2.0 接口。USB2.0 接口传
输速率最高可达到 480Mbps, 可以提供高速的互联网连接、互动式电脑游
戏,还可以同时运行高速的外围设备。
USB3.0 接口扩展连接头：USB30
主板提供 1 个 USB3.0 连接头,可扩展至 2 个 USB3.0 接口。USB3.0 传输速
率最高可达到 5Gbps,比 USB2.0 快 10 倍。外形和普通的 USB 接口基本一致,
能向下兼容 USB 2.0 和 USB 1.1 设备。
战斧 H310M-M.2 魔音版 V20/BATTLE-AX H310M-M.2 V20
10

风扇插座：CPU_FAN, SYS_FAN
主板提供 2 个风扇插座,其中 CPU_FAN 是 CPU 风扇插座,连接 CPU 风扇,用
来降低 CPU 温度。SYS_FAN 是系统风扇插座, 连接风扇用来降低系统温度。
串行设备连接头：COM_B
主板提供 1 个 COM 连接头,用来连接串口（COM）。将串口模组的排线连
接至这个插座,接着将该模组安装至机箱后侧面板空的插槽中。
硬件安装
11

喇叭连接头：SPEAKER
主板提供 1 个 SPEAKER 连接头，可连接喇叭，它需要接到机箱的小喇叭上。
2-4 背板接口介绍
后置面板提供丰富的输入和输出接口。
主板背板接口包括：1 组 PS2 鼠标和键盘端口、1 个 DVI 接口、1 个 VGA 接
口、1 个 HDMI 接口、2 个 USB3.0 接口、4 个 USB2.0 接口、1 个千兆网络
接口、1 组3孔6声道音频接口（音频输入/音频输出/麦克风）。
战斧 H310M-M.2 魔音版 V20/BATTLE-AX H310M-M.2 V20
12

第三章 驱动程序安装说明
插入七彩虹主板驱动程序安装光盘,安装程序会自动运行,弹出下面窗口。
CAUTION: 安装完成硬件后, 必须安装对应的驱动程序, 才能发挥主板
的强劲性能。
（请以实物为准）
驱动光盘能自动检测主板所使用的芯片组型号、声卡型号、板载显卡型号
或者板载网卡型号,点击相应的按钮安装相应的驱动。
13

第四章 BIOS 设置
该章介绍如何通过 BIOS 设置来更改系统设置，详细内容请参考此章。
该章包含下列内容:
Main（系统信息）
Advanced（高级 BIOS 设置）
Chipset（高级芯片组特征）
C.Oclock（超频设置）
Security（安全设置）
Boot（启动设置）
Exit（退出设置）
CAUTION: 由于主板的 BIOS 版本在不断的升级，所以，本手册中有关 BIOS
的描述仅供参考。
4-1 进入 BIOS 主界面
本章提供了 BIOS Setup 程序的信息，让用户可以自己配置优化系统设置。
如下情形您需要运行 SETUP 程序：
Note: 1. 系统自检时屏幕上出现错误信息，并要求进入 SETUP 程序。
2. 您想根据客户特征更改出厂时的默认设置。
进入设定程序
在计算机启动时，BIOS 进入开机自检(Post)程序，自检程序是一系列固定
在 BIOS 中的诊断程序，当自检程序执行完成后，显示出如下信息：
Press DEL to enter Setup.
（按 DEL > 键即可进入 SETUP）。
如果此信息在您做出反应前就消失了，您可以关机后再开机或按机箱上的
Reset 键，重启您的电脑，也可以同时按下 <Ctrl> + <Alt>+<Delete> 来重
启电脑。
14
