Comelit 4933 User manual

Passion.Technology.Design.
IT
MANUALE
TECNICO
EN
TECHNICAL
MANUAL
FR
MANUEL
TECHNIQUE
NL
TECHNISCHE
HANDLEIDING
DE
TECHNISCHES
HANDBUCH
ES
MANUAL
TÉCNICO
PT
MANUAL
TÉCNICO
Concentratore-amplificatore video Art. 4933
Video concentrator-amplifier Art. 4933
Concentrateur-amplificateur vidéo Art. 4933
Buslijnverdeler-videoversterker Art. 4933
Buslinienverteiler-Videoverstärker Art. 4933
Concentrador-amplificador de vídeo Art. 4933
Concentrador-amplificador vídeo Art. 4933

2
IT
• Questo prodotto Comelit è progettato e realizzato con lo scopo di essere utilizzato nella realizzazione di impianti per comunicazione audio e video in edifici residenziali, commerciali, industriali e in edifici pubblici o ad uso
pubblico.
• Tutte le attività connesse all’installazione dei prodotti Comelit devono essere realizzate da personale tecnicamente qualificato, seguendo attentamente le indicazioni di manuali / istruzioni dei prodotti stessi.
• Togliere l’alimentazione prima di effettuare qualsiasi operazione.
• Utilizzare conduttori con sezione adeguata in funzione delle distanze, rispettando le indicazioni riportate nel manuale di sistema.
• Si consiglia di non posare i conduttori per l’impianto nella stessa tubazione dove transitano i cavi di potenza (230V o superiori).
• Per l’utilizzo sicuro dei prodotti Comelit è necessario: seguire con attenzione le indicazioni di manuali e istruzioni; curare che l’impianto realizzato con i prodotti Comelit non sia manomesso / danneggiato.
• I prodotti Comelit non prevedono interventi di manutenzione ad eccezione delle normali operazioni di pulizia, da effettuarsi comunque secondo quanto indicato in manuali / istruzioni. Eventuali riparazioni devono essere
effettuate: per i prodotti, esclusivamente da Comelit Group S.p.A., per gli impianti, da personale tecnicamente qualificato.
• Comelit Group S.p.A. non assume alcuna responsabilità per usi differenti da quello previsto e mancato rispetto di indicazioni ed avvertenze presenti in questo manuale / istruzioni. Comelit Group S.p.A. si riserva comunque
il diritto di modificare in qualsiasi momento e senza preavviso quanto descritto nel presente manuale / istruzioni.
Avvertenze
DESCRIZIONE
L’Art. 4933 è un concentratore a 6 uscite che instrada il segnale video
amplificato (a seguito di chiamata o di autoaccensione) solo verso la
diramazione di montante coinvolta nella chiamata.
Per il corretto funzionamento dell’Art. 4933 è necessario, per ogni uscita di
montante utilizzata sull’impianto, programmare l’intervallo degli indirizzi utente
(per Modalità Standard) o di zona (per Modalità Top) cablati su tale uscita.
ATTENZIONE! Non è possibile collegare uno stesso indirizzo utente o
indirizzo di zona su più di una derivazione di montante, né avere intervalli
anche solo in parte sovrapposti.

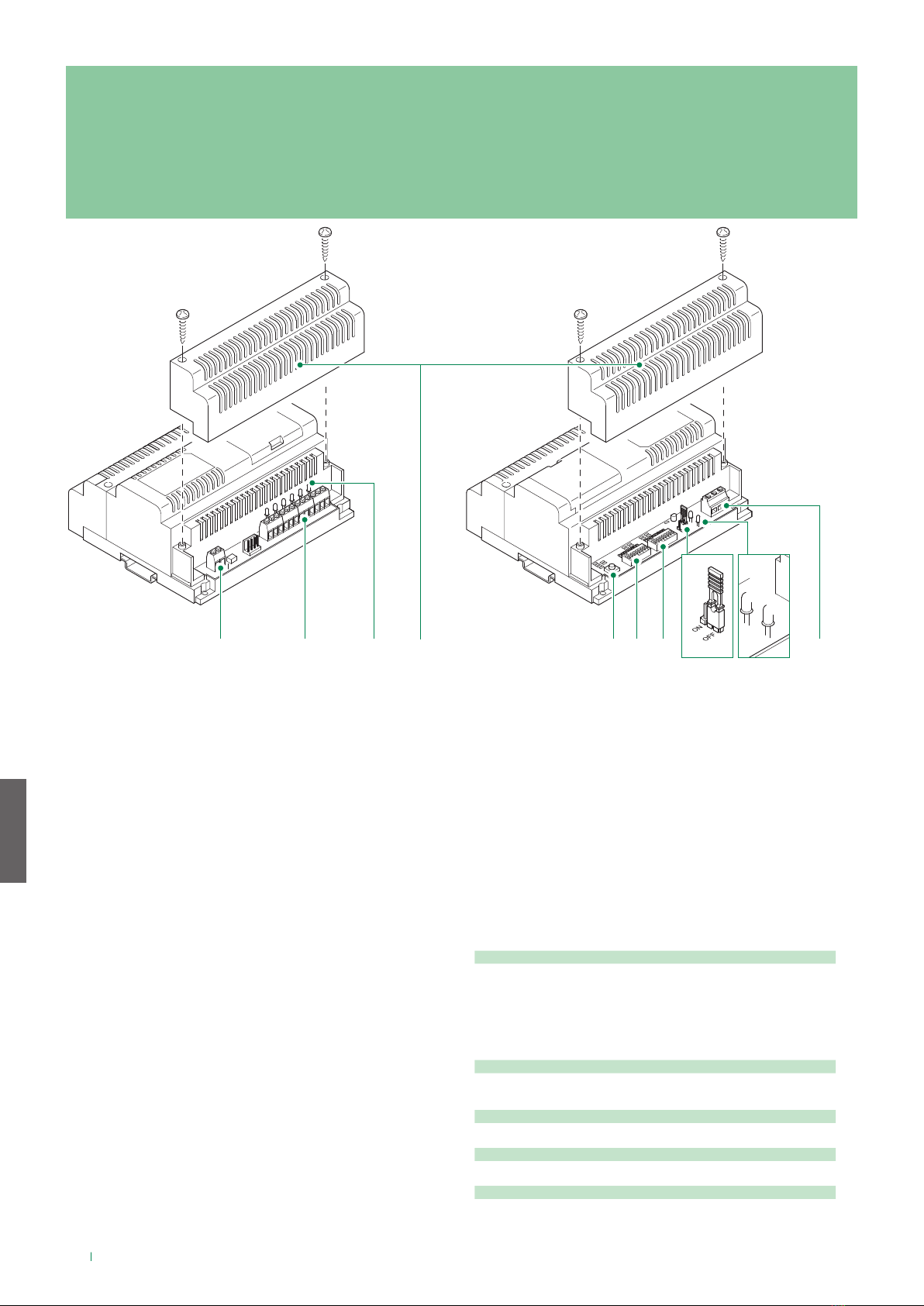

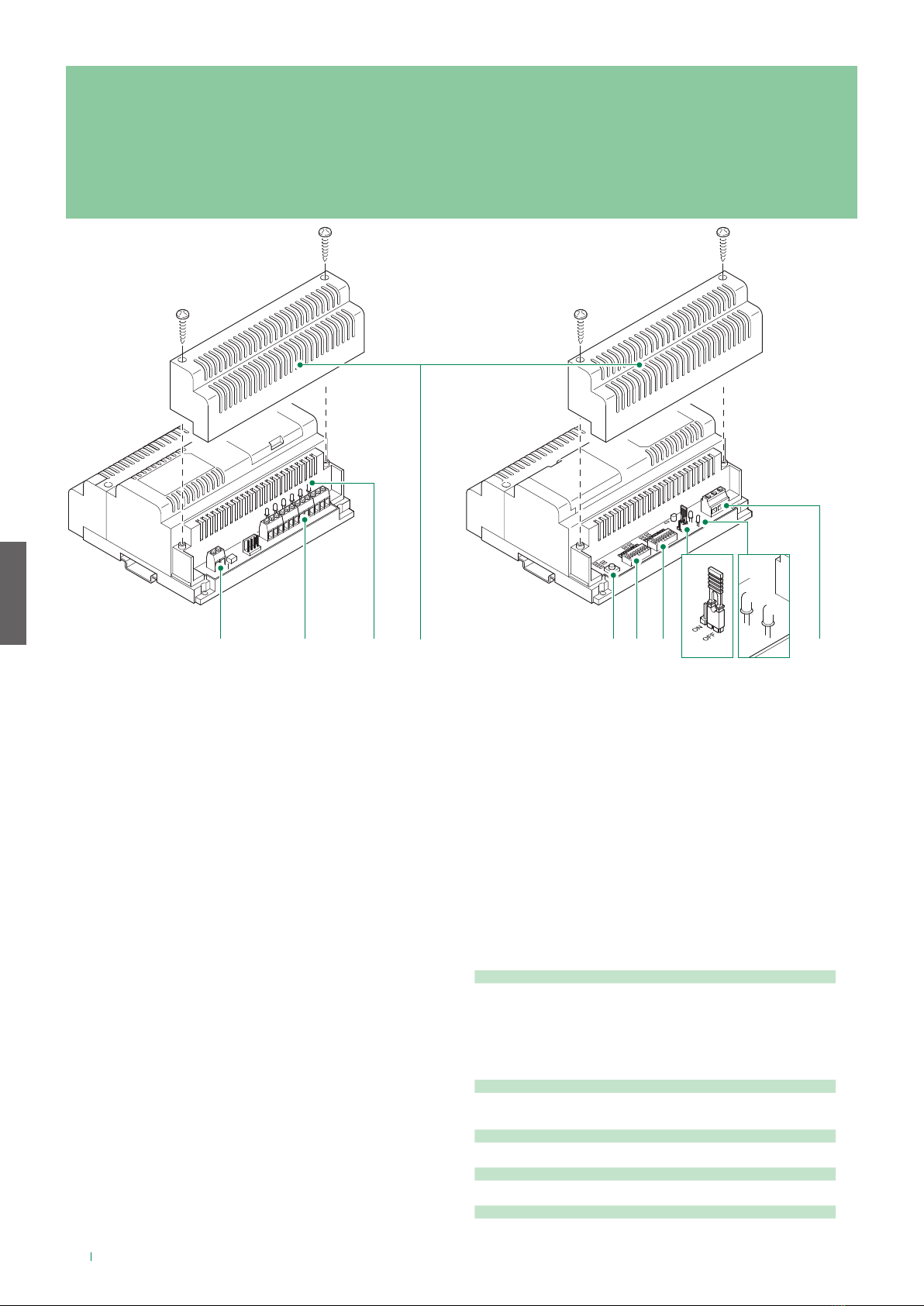

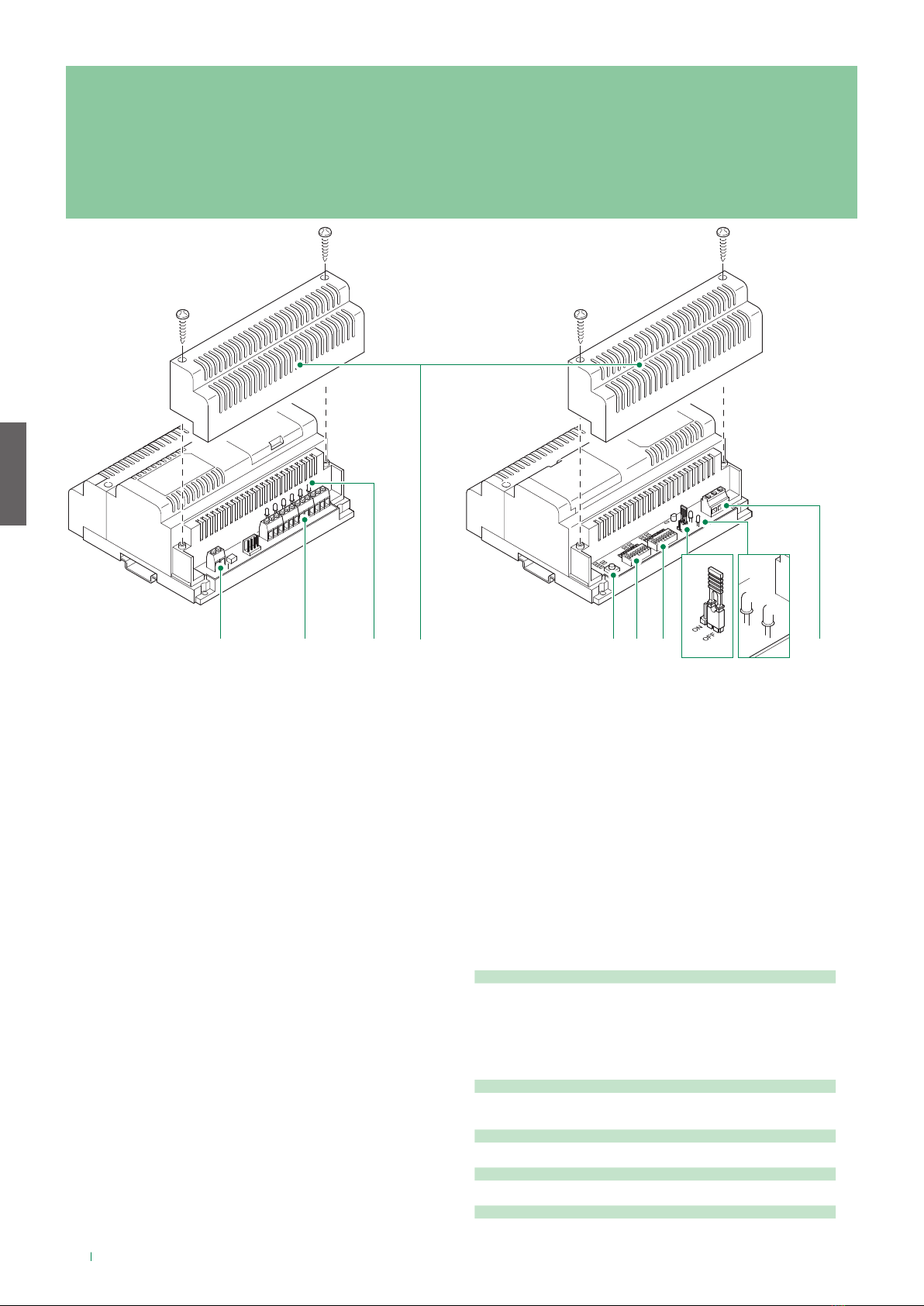

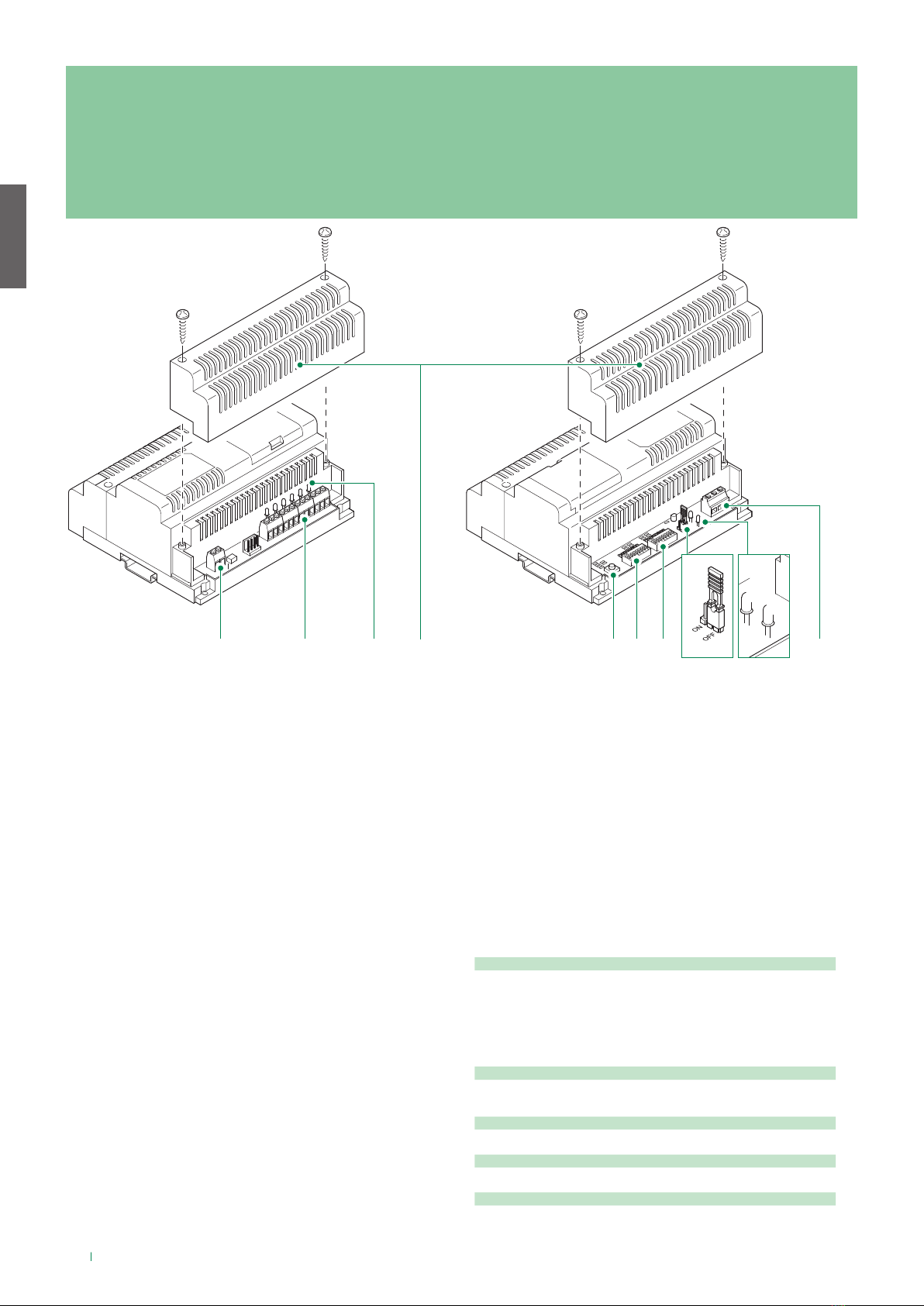

1. Lin Lin Morsetti di connessione linea bus.
2. Morsettiera M3
L1 L1 uscita derivazione 1 di montante.
L2 L2 uscita derivazione 2 di montante.
L3 L3 uscita derivazione 3 di montante.
L4 L4 uscita derivazione 4 di montante.
L5 L5 uscita derivazione 5 di montante.
L6 L6 uscita derivazione 6 di montante.
3. Led verdi DL1, DL2, DL3, DL4, DL5, DL6 di segnalazione uscita di
derivazione selezionata.
4. Protezione morsetti.
5. P1 Pulsante di programmazione.
6. Dip-switch S2: identifica l’indirizzo di derivazione (Modalità Standard) o di
zona (Modalità Top) da programmare.
7. Dip-switch S1:
• selettori da 1 a 6 in fase di programmazione individuano l’uscita di
derivazione da programmare.
• selettori da 1 a 6 in funzionamento normale definiscono il livello di
amplificazione (OFF= normale; ON= alto).
• selettore 7 (utile solo in fase di programmazione): identifica come
estremo inferiore (OFF) o superiore (ON) l’indirizzo impostato sul dip-
switch S2.
• selettore 8 (utile solo in fase di programmazione per la Modalità Top):
identifica gli indirizzi di zona impostati sul Dip-switch S2 (OFF=1-250;
ON=251-500).
8. JP1 jumper per ingresso modalità di programmazione
9A. Led giallo DL8 per indicazione (lampeggio singolo) programmazione
acquisita.
9B. Led rosso DL7 per indicazione stato di programmazione:
• acceso fisso: fuori programmazione e Art. 4933 con indirizzi
correttamente programmati.
• intermittente lento: in programmazione e in attesa di selezione
uscita di derivazione da programmare.
• intermittente veloce: in programmazione e in attesa di selezione
Modalità Standard o Modalità Top, oppure con una delle 6 uscite di
derivazione selezionata è in attesa di inserimento codice range.
• intermittente molto veloce: errore o incompatibilità di
programmazione, oppure in modalità di cancellazione.
10. 230V-115V-ØVac Alimentazione 115-230 Vac.
CARATTERISTICHE TECNICHE
CARATTERISTICHE PRINCIPALI
Altezza prodotto (mm) 140
Larghezza prodotto (mm) 140
Profondità prodotto (mm) 67
Temperatura di funzionamento (°C) 0 ÷ 30
Montaggio su guida DIN Sì
Moduli DIN (n°) 8
Assorbimento massimo di corrente (mA) 150
DATI GENERALI
Tipo rivestimento Plastica
Colore prodotto Bianco
COMPATIBILITÀ
Sistema audio/video Simplebus Top Sì
MONTAGGIO/INSTALLAZIONE
Montaggio a parete Sì
CARATTERISTICHE AUDIO/VIDEO
Sistema audio/video Sì
4
1 5 6 7 102 3 JP1
89
AB

3
IT

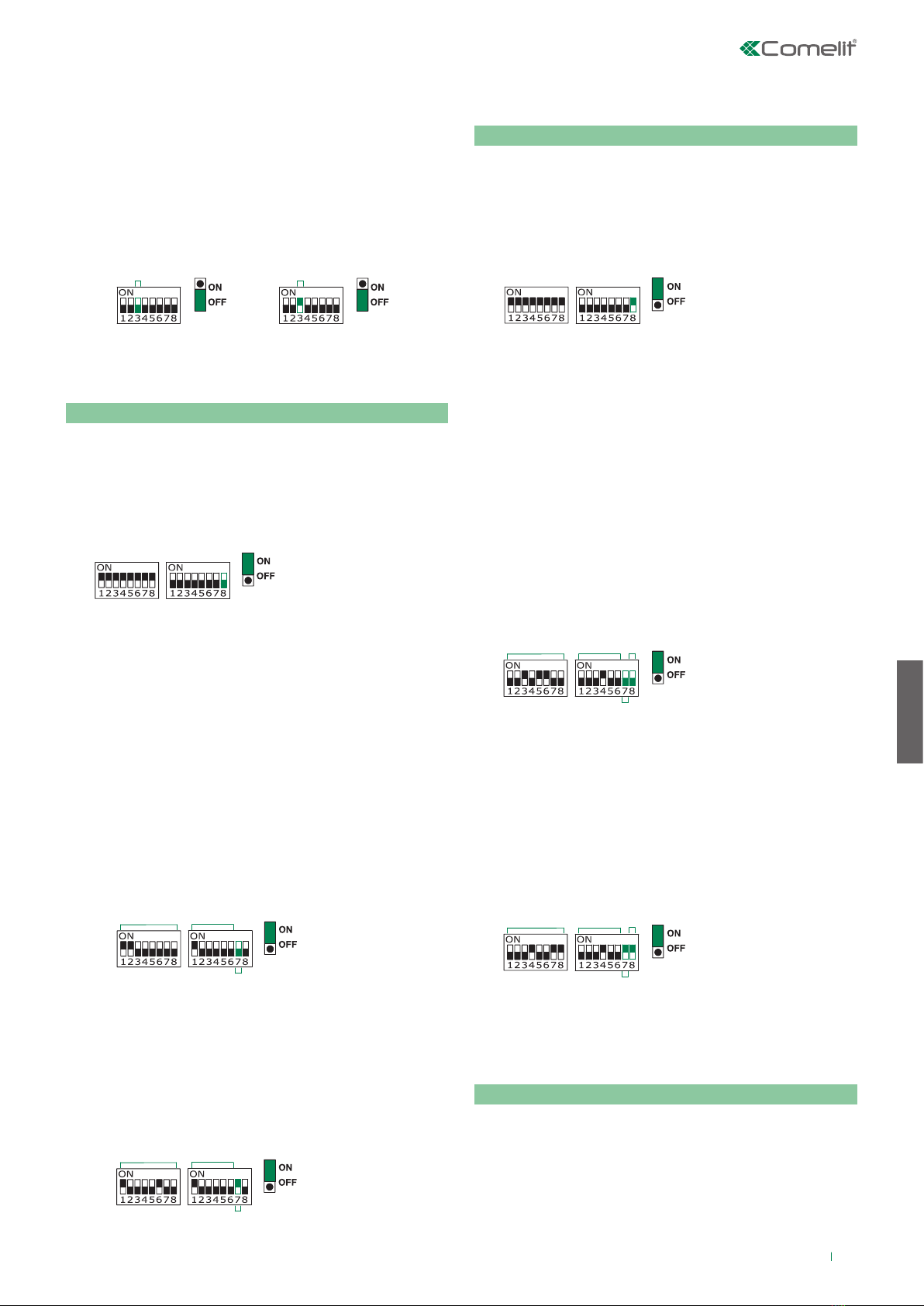

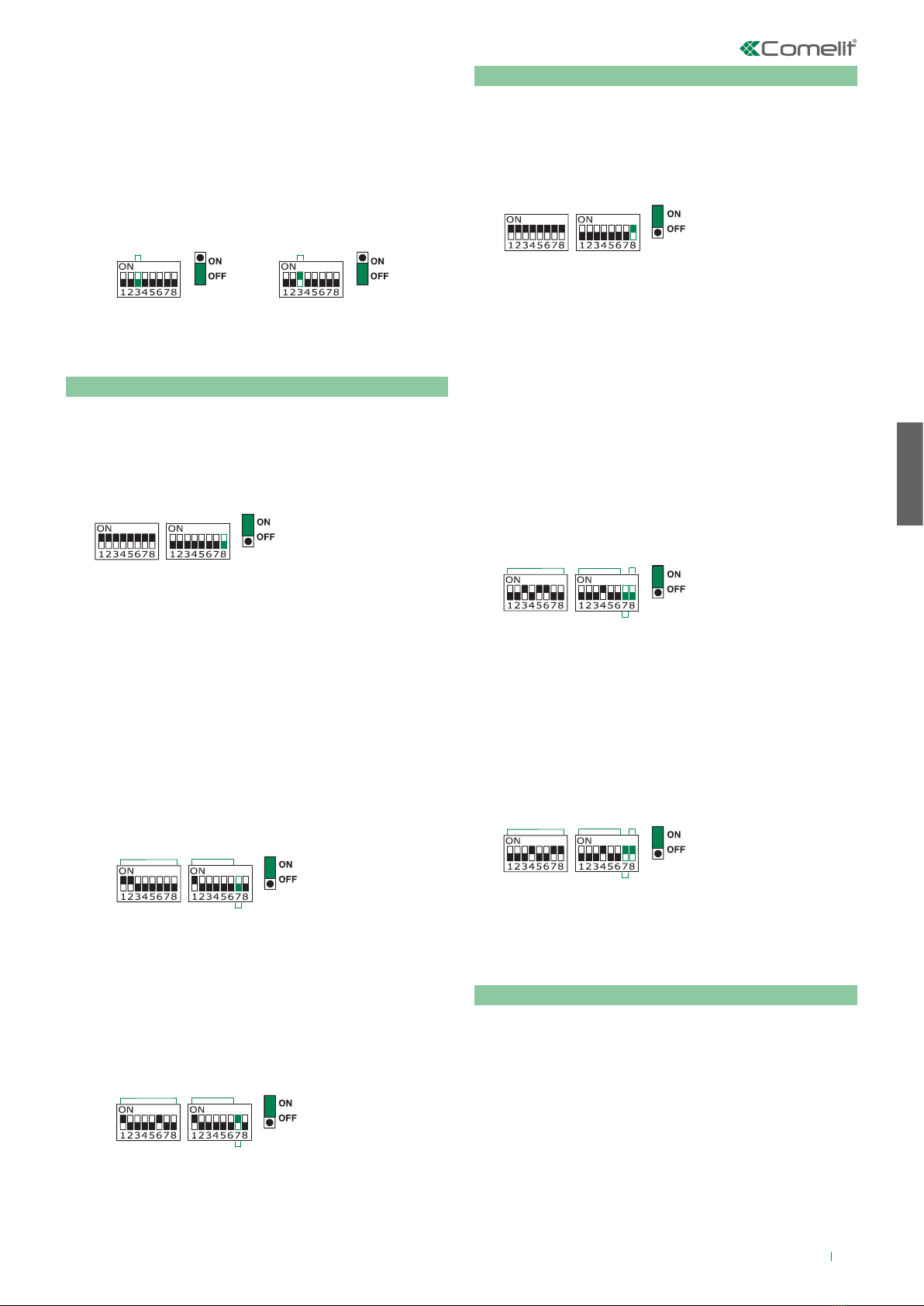

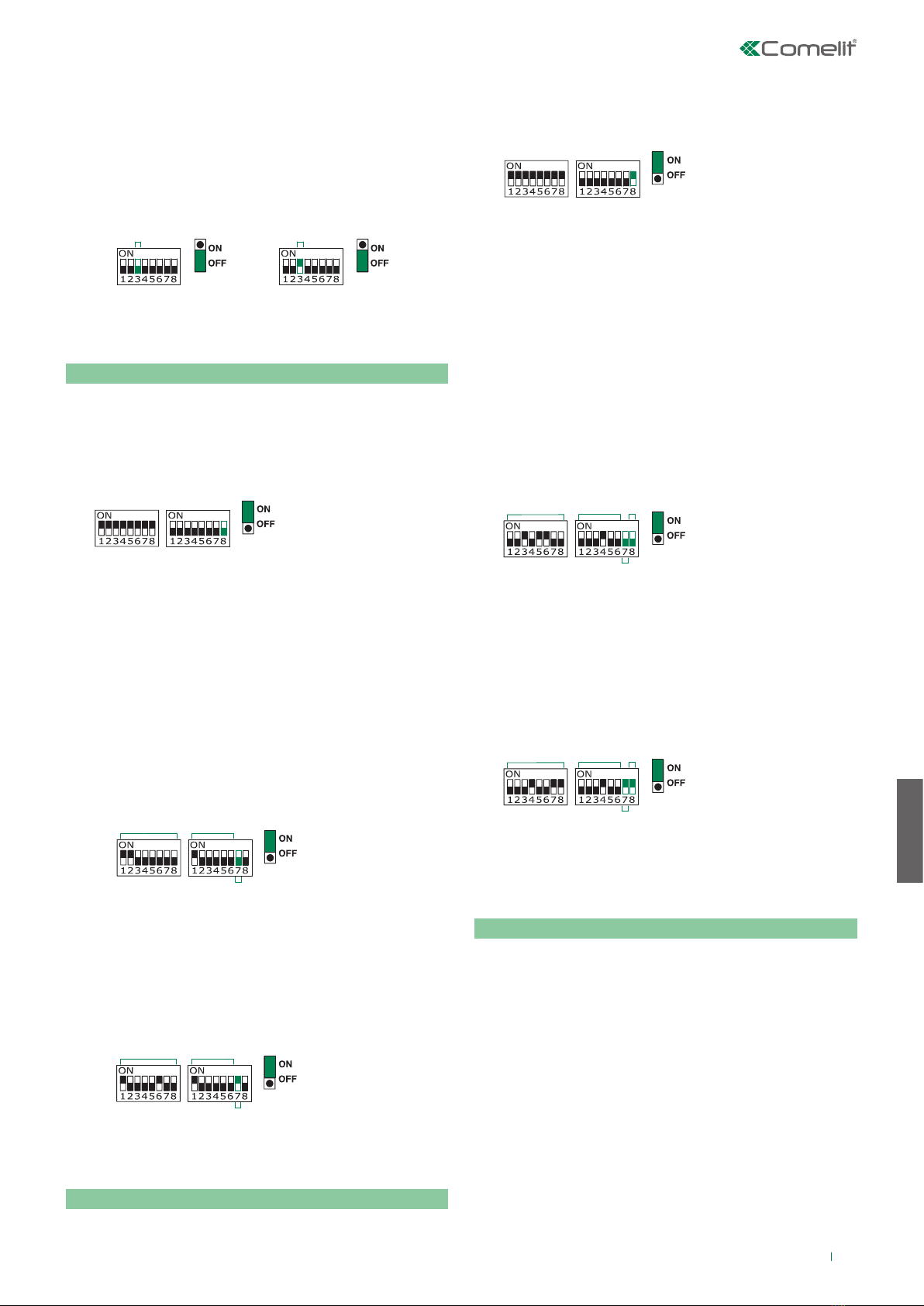

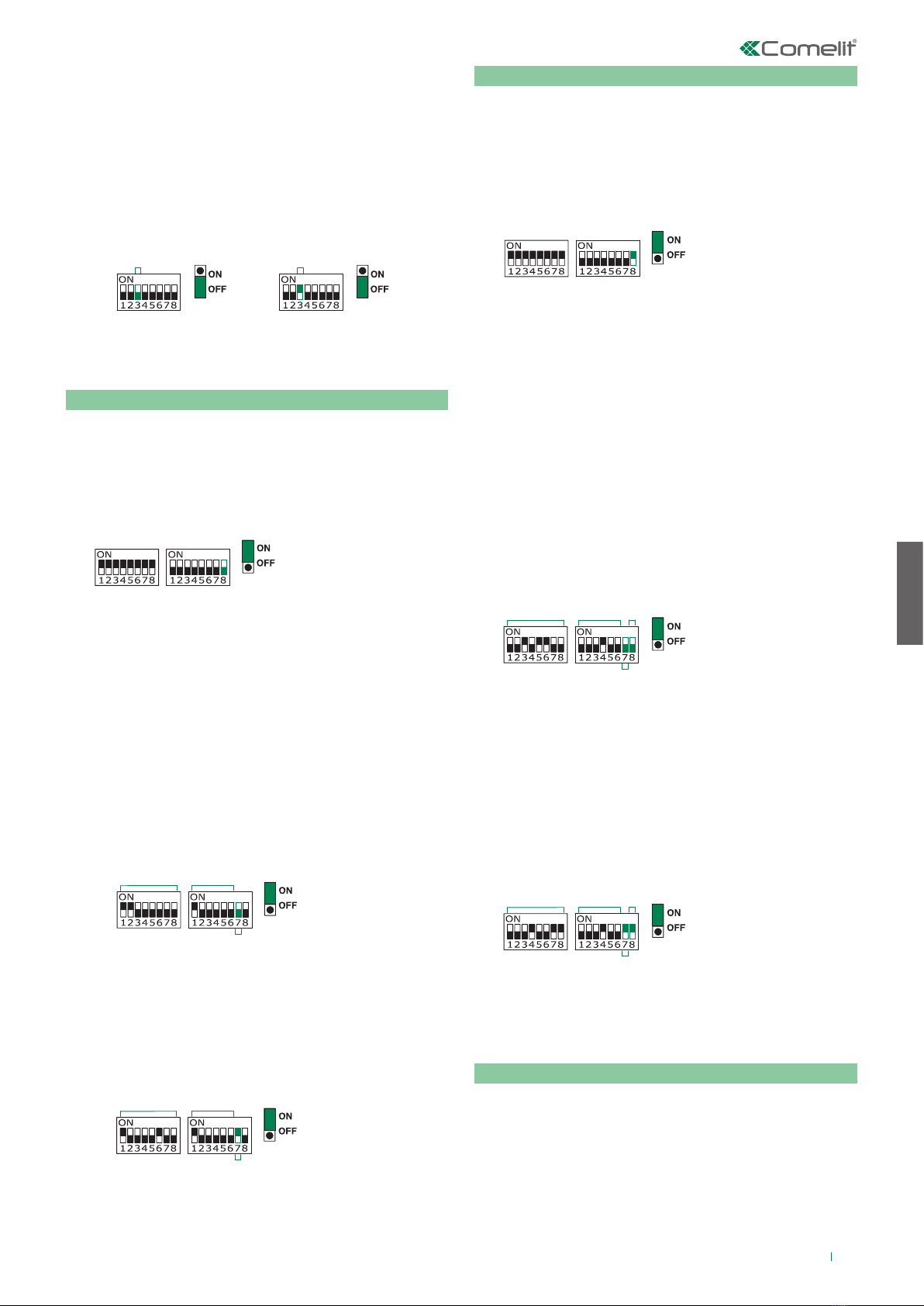

CONTROLLO DEL GUADAGNO
L’Art. 4933 rigenera ed amplifica il segnale video con guadagno selezionabile a
2 livelli in modo indipendente sulle 6 uscite.
fImpostare i guadagni agendo sui primi 6 dip-switch di S1:
Dip 1-6 per selezionare il guadagno dell'uscita di derivazione 1-6
fPosizionare il dip in OFF per un guadagno NORMALE sull'uscita di
derivazione desiderata, in ON per un guadagno ALTO (vedi tabella
distanze/cavi a pag. 18).
esempio: guadagno normale e guadagno alto sull’uscita di
derivazione 3
JP1 JP1
S1S1
GUADAGNO
NORMALE
GUADAGNO
ALTO
PROGRAMMAZIONE
A) PROGRAMMAZIONE MODALITÁ STANDARD (default)
1. JP1 su ON per accedere alla programmazione;
2. Posizionare TUTTI i dip di S2 su ON;
3. Posizionare i dip da 1 a 7 di S1 su OFF;
4. Posizionare il dip 8 di S1 su OFF per selezionare la modalità Standard.
5. Verificare il lampeggio intermittente veloce del led rosso DL7.
6. Premere il pulsante P1 e verificare il lampeggio singolo del led giallo DL8.
JP1
S1S2
PROGRAMMAZIONE RANGE INDIRIZZO DI DERIVAZIONE
1. JP1 su ON per accedere alla programmazione;
2. Posizionare TUTTI i dip di S2 su OFF;
3. Su S1: selezionare una delle 6 uscite di derivazione che si intende
programmare posizionando su ON uno ed uno solo dei dip da 1 a 6
e verificare l'accensione del led verde corrispondente (es. dip 1 di S1
su ON il led DL1 si accende).
4. Impostare il valore minimo del range:
Su S1:
Posizionare il dip 7 su OFF per identificare il valore minimo del range.
Su S2:
Impostare l'indirizzo utente MIN, compreso tra 1 e 240 (vedi tabella a
pag. 16).
5. Premere il pulsante P1 e verificare il lampeggio singolo del led giallo
DL8.
esempio: indirizzo utente 3 sull’uscita di derivazione 1
MIN
JP1
S1S2
INDIRIZZO DERIVAZIONE
6. Impostare il valore massimo del range:
Su S1: posizionare il dip 7 su ON per identificare il valore massimo
del range.
Su S2: impostare l'indirizzo utente MAX, compreso tra 1 e 240 (vedi
tabella a pag. 16).
7. Premere il pulsante P1 e verificare il lampeggio singolo del led giallo
DL8.
esempio: indirizzo utente 33 sull’uscita di derivazione 1
INDIRIZZO DERIVAZIONE 33
MAX
S1S2
JP1
INDIRIZZO DERIVAZIONE
8. Ripetere i passi da 2 a 6 per le altre uscite di derivazione che si desidera
programmare.
9. JP1 su OFF per uscire dalla programmazione.
B) PROGRAMMAZIONE MODALITÀ TOP
1. JP1 su ON per accedere alla programmazione;
2. Posizionare TUTTI i dip di S2 su ON;
3. Posizionare i dip da 1 a 7 di S1 su OFF;
4. Posizionare il dip 8 di S1 su ON per selezionare la modalità Top.
5. Verificare il lampeggio intermittente veloce del led rosso DL7.
6. Premere il pulsante P1 e verificare il lampeggio singolo del led giallo
DL8.
S1S2
JP1
PROGRAMMAZIONE RANGE INDIRIZZO DI ZONA
1. JP1 su ON per accedere alla programmazione;
2. Posizionare TUTTI i dip di S2 su OFF;
3. Su S1: selezionare una delle 6 uscite di derivazione che si intende
programmare posizionando su ON uno ed uno solo dip da 1 a 6 e
verificare l'accensione del led verde corrispondente (es. dip 4 di S1 su ON
il led DL4 si accende).
4. Impostare il valore minimo del range:
Su S1:
Posizionare il dip 7 su OFF per identificare il valore minimo del range;
Posizionare il dip 8 su OFF per indirizzi di zona tra 1 e 250, su ON per
indirizzi di zona tra 251 e 500.
Su S2:
Impostare l'indirizzo di zona MIN, compreso tra 1 e 500 (vedi tabella a
pag. 16).
5. Premere il pulsante P1 e verificare il lampeggio singolo del led giallo
DL8.
esempio: indirizzo di zona 100 sull’uscita di derivazione 4
MIN
1-250
S1S2
JP1
INDIRIZZO DERIVAZIONE
6. Impostare il valore massimo del range:
Su S1:
Posizionare il dip 7 su ON per identificare il valore massimo del range.
Posizionare il dip 8 su OFF per indirizzi di zona tra 1 e 250, dip su ON per
indirizzi di zona tra 251 e 500.
Su S2:
Impostare l'indirizzo di zona MAX, compreso tra 1 e 500 (vedi tabella a
pag. 16).
7. Premere il pulsante P1 e verificare il lampeggio singolo del led giallo
DL8.
esempio: indirizzo di zona 450 sull'uscita di derivazione 4
MAX
251-500
S1S2
JP1
INDIRIZZO DERIVAZIONE
8. Ripetere i passi da 2 a 6 per le altre uscite di derivazione che si desidera
programmare.
9. JP1 su OFF per uscire dalla programmazione.
RESET MANUALE DELLA PROGRAMMAZIONE
1. JP1 su ON per accedere alla programmazione;
2. Posizionare TUTTI i dip di S1 su ON;
3. Premere il pulsante P1 e verificare il lampeggio singolo del led giallo
DL8 + 5 lampeggi del led rosso DL7.
4. JP1 su OFF per uscire dalla programmazione.

4
EN
• This Comelit product has been designed and manufactured for use in the creation of audio and video communication systems in residential, commercial, industrial and public buildings.
• All activities connected to the installation of Comelit products must be carried out by qualified technical personnel, with careful observation of the indications provided in the manuals / instruction sheets supplied with
those products.
• Disconnect the power supply before carrying out any operations on the wiring.
• Use wires with a cross-section suited to the distances involved, observing the instructions provided in the system manual.
• We advise against running the system wires through the same duct as power cables (230V or higher).
• To ensure Comelit products are used safely: carefully observe the indications provided in the manuals / instruction sheets; make sure the system created using Comelit products has not been tampered with / damaged.
• Comelit products do not require maintenance aside from routine cleaning, which should be carried out in accordance with the indications provided in the manuals /instruction sheets. Any repairs must be carried out: for the
products themselves, exclusively by Comelit Group S.p.A., for the systems, by qualified technical personnel.
• Comelit Group S.p.A. accepts no liability for any purpose other than the intended use, or failure to observe the indications and warnings contained in this manual / instruction sheet. Comelit Group S.p.A. reserves the right
to change the information provided in this manual / instruction sheet at any time and without prior notice.
Warnings
DESCRIPTION
Art. 4933 is a concentrator with 6 outputs which directs the amplified video
signal (following a call or self-ignition) only towards the riser branch involved in
the call.
In order for Art. 4933 to work properly, the interval for the user addresses
(Standard Mode) or zones (Top Mode) wired to that output must be
programmed for each riser output used in the system.
CAUTION! It is not possible to connect an identical user address or zone
address on more than one riser branch, nor can there be overlapping
intervals, even if these are only partial.

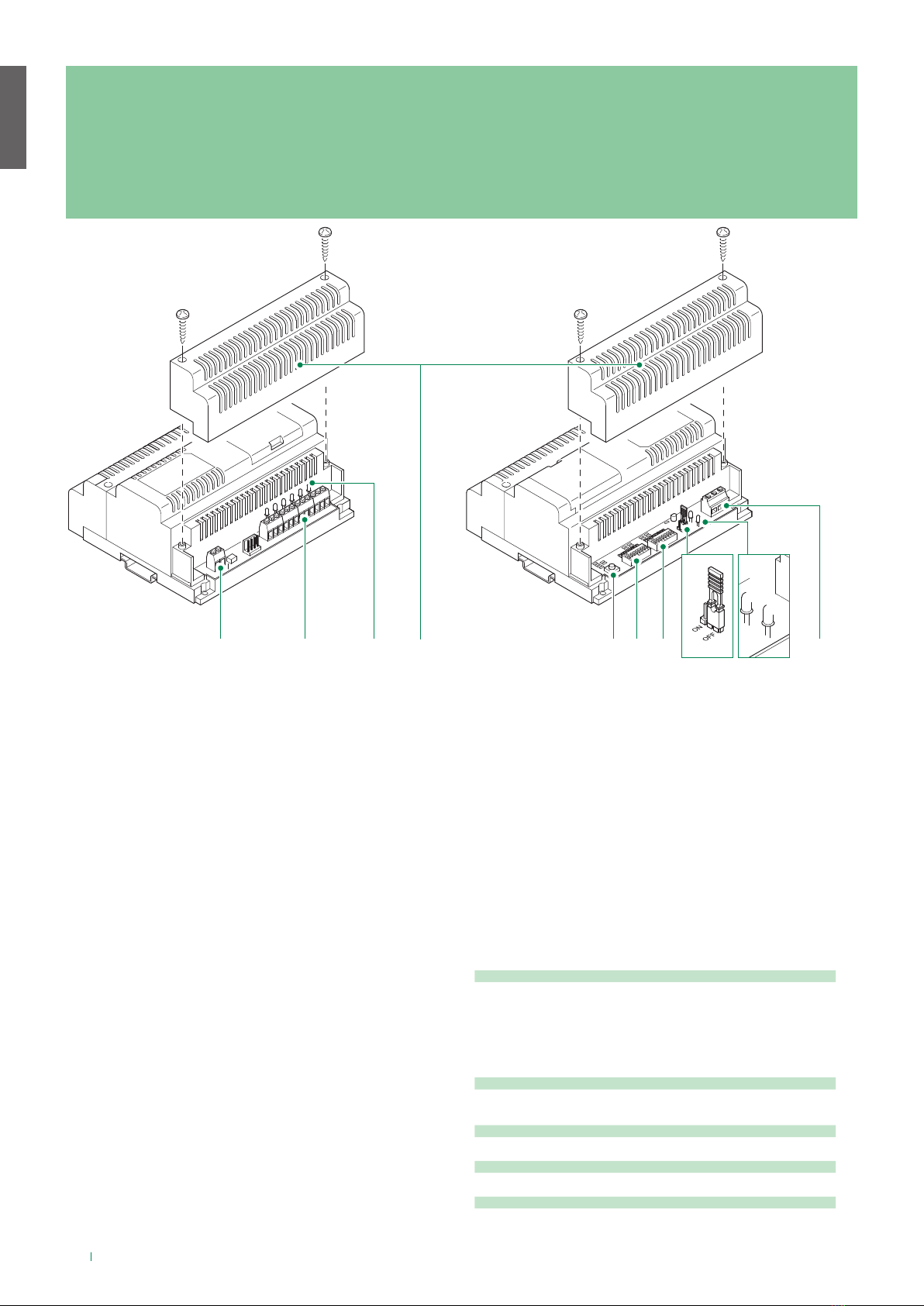

1. Lin Lin Bus line connection terminals.
2. Terminal block M3
L1 L1 riser branch output 1.
L2 L2 riser branch output 2.
L3 L3 riser branch output 3.
L4 L4 riser branch output 4.
L5 L5 riser branch output 5.
L6 L6 riser branch output 6.
3. Green indicator LEDs DL1, DL2, DL3, DL4, DL5, DL6 for the selected
branch output.
4. Terminal protection.
5. P1 Programming button.
6. Dip-switch S2: identifies the branch address (Standard Mode) or zone
address (Top Mode) to program.
7. Dip-switch S1:
• selectors 1 to 6 in the programming phase identify the branch output
to program.
• selectors 1 to 6 in normal operation define the amplification level
(OFF= normal; ON= high).
• selector 7 (only used in the programming phase): identifies the
address set on Dip-switch S2 as the lower (OFF) or upper (ON) limit.
• selector 8 (only used in the programming phase for Top Mode):
identifies the zone addresses set on Dip-switch S2 (OFF=1-250;
ON=251-500).
8. JP1 jumper for accessing programming mode.
9A. DL8 yellow LED indicating (single flash) programming acquired.
9B. DL7 red LED indicating programming status:
• lit steadily: not in programming mode and Art. 4933 with correctly
programmed addresses.
• slow flashing: in programming mode and awaiting selection of
branch output to program.
• rapid flashing: in programming mode and awaiting selection of
Standard or Top Mode, or with one of the 6 branch outputs selected
and awaiting range code entry.
• ultra-rapid flashing: error or programming incompatibility, or in
delete mode.
10. 230 V-115 V-Ø Vac Power supply 115-230 Vac.
TECHNICAL FEATURES
MAIN FEATURES
Product height (mm) 140
Product width (mm) 140
Product depth (mm) 67
Operating temperature (°C) 0 to 30
DIN rail mounted Yes
DIN modules (no.) 8
Maximum current absorption (mA) 150
GENERAL DATA
Type of finish Plastic
Product colour White
COMPATIBILITY
Simplebus Top audio/video system Yes
MOUNTING/INSTALLATION
Surface-mounted Yes
AUDIO/VIDEO CHARACTERISTICS
Audio/video system Yes
4
1 5 6 7 102 3 JP1
89
AB

5
EN
GAIN CONTROL
Art. 4933 regenerates and amplifies the video signal, with 2 levels of gain
selected independently across the 6 outputs.
fSet the gain values using the first 6 dip-switches of S1:
Dip 1-6 to select the gain for branch output 1-6
fSet the dip to OFF for a NORMAL gain on the desired output, and to
ON for a HIGH gain (see distances/cables table on page 18).
example: normal gain and high gain on branch output 3
JP1 JP1
S1S1
GAIN
NORMAL
GAIN
HIGH
PROGRAMMING
A) PROGRAMMING STANDARD MODE (default)
1. JP1 set to ON to access programming;
2. Set ALL S2 dip-switches to ON.
3. Set S1 dip-switches 1 to 7 to OFF.
4. Set S1 dip-switch 8 to OFF to select Standard mode.
5. Make sure red LED DL7 is flashing rapidly.
6. Press button P1 and make sure yellow LED DL8 flashes once.
JP1
S1S2
PROGRAMMING THE BRANCH ADDRESS RANGE
1. JP1 set to ON to access programming.
2. Set ALL S2 dip-switches to OFF.
3. On S1: select one of the 6 branch outputs that you intend to program
by setting one - and only one - of the dip-switches 1 to 6 to ON and
make sure the corresponding green LED comes on (e.g. dip 1 of S1
to ON, LED DL1 comes on).
4. Set the minimum range value:
On S1:
Set dip-switch 7 to OFF to identify the minimum value of the range.
On S2:
Set the MIN user address, between 1 and 240 (see table on page
16).
5. Press button P1 and make sure yellow LED DL8 flashes once.
example: user address 3 on branch output 1
MIN
JP1
S1S2
ADDRESS BRANCH
6. Set the maximum value of the range:
On S1: set dip-switch 7 to ON to identify the maximum value of the
range.
On S2: set the MAX user address, between 1 and 240 (see table on
page 16).
7. Press button P1 and make sure yellow LED DL8 flashes once.
example: user address 33 on branch output 1
MAX
S1S2
JP1
ADDRESS BRANCH
8. Repeat steps 2 to 6 for the other branch outputs you want to program.
9. JP1 set to OFF to exit programming.
B) PROGRAMMING TOP MODE
1. JP1 set to ON to access programming;
2. Set ALL S2 dip-switches to ON;
3. Set S1 dip-switches 1 to 7 to OFF;
4. Set S1 dip-switch 8 to ON to select Top mode.
5. Make sure red LED DL7 is flashing rapidly.
6. Press button P1 and make sure yellow LED DL8 flashes once.
S1S2
JP1
PROGRAMMING THE ZONE ADDRESS RANGE
1. JP1 set to ON to access programming.
2. Set ALL S2 dip-switches to OFF.
3. On S1: select one of the 6 branch outputs that you intend to program by
setting one - and only one - of the dip-switches 1 to 6 to ON and make
sure the corresponding green LED comes on (e.g. dip 4 of S1 to ON, LED
DL4 comes on).
4. Set the minimum range value:
On S1:
Set dip-switch 7 to OFF to identify the minimum value of the range;
Set dip-switch 8 to OFF for zone addresses between 1 and 250, or to ON
for zone addresses between 251 and 500.
On S2:
Set the MIN zone address, between 1 and 500 (see table on page 16).
5. Press button P1 and make sure yellow LED DL8 flashes once.
example: zone address 100 on branch output 4
MIN
1-250
S1S2
JP1
ADDRESS BRANCH
6. Set the maximum value of the range:
On S1:
Set dip-switch 7 to ON to identify the maximum value of the range.
Set dip-switch 8 to OFF for zone addresses between 1 and 250, or dip-
switch to ON for zone addresses between 251 and 500.
On S2:
Set the MAX zone address, between 1 and 500 (see table on page 16).
7. Press button P1 and make sure yellow LED DL8 flashes once.
example: zone address 450 on branch output 4
MAX
251-500
S1S2
JP1
ADDRESS BRANCH
8. Repeat steps 2 to 6 for the other branch outputs you want to program.
9. JP1 set to OFF to exit programming.
MANUAL PROGRAMMING RESET
1. JP1 set to ON to access programming.
2. Set ALL S1 dip-switches to ON.
3. Press button P1 and make sure yellow LED DL8 flashes once + red LED
DL7 flashes 5 times.
4. JP1 set to OFF to exit programming.

6
FR
• Ce produit Comelit a été conçu pour être utilisé sur des installations de communication audio et vidéo, dans des bâtiments résidentiels, commerciaux, industriels et publics ou à usage public.
• Toutes les opérations liées à l'installation des produits Comelit sont réservées à des techniciens qualifiés qui devront suivre attentivement les consignes des manuels / instructions desdits produits.
• Couper l'alimentation avant d'effectuer toute opération.
• Utiliser des conducteurs d'une section adéquate en fonction des distances et en respectant les explications contenues dans le manuel du système.
• Il est conseillé de ne pas poser les conducteurs destinés à l’installation dans la canalisation destinée aux câbles de puissance (230 V ou plus).
• Pour utiliser les produits Comelit en toute sécurité : suivre attentivement les consignes contenues dans les manuels/instructions ; s'assurer que l’installation réalisée avec les produits Comelit n'est pas sabotée/endommagée.
• Les produits Comelit sont sans maintenance, exception faite pour les opérations de nettoyage qui devront être effectuées selon les consignes contenues dans les manuels / instructions. Les réparations concernant les
produits, sont réservées exclusivement à Comelit Group S.p.A., les installations, sont réservées à des techniciens qualifiés.
• Comelit Group S.p.A. ne sera pas tenu pour responsable en cas d'utilisation contraire aux indications et de non-respect des indications et des recommandations présentes dans ce manuel/notice d’instructions. Comelit
Group S.p.A. se réserve le droit de modifier à tout moment et sans préavis le contenu de ce manuel/notice d’instructions.
Avertissement
DESCRIPTION
L’Art. 4933 est un concentrateur à 6 sorties qui achemine le signal vidéo
amplifié (à la suite d'un appel ou de l'auto-allumage) uniquement vers la
diramation de la colonne montante concernée par l'appel.
Pour assurer le fonctionnement de l’Art. 4933, pour chaque sortie de colonne
montante utilisée sur l’installation, programmer l’intervalle des adresses
résident (pour le Mode Standard) ou de zone (pour le Mode Top) câblées sur
cette sortie.
ATTENTION ! Il n’est pas possible de relier une même adresse résident ou
une adresse de zone sur plusieurs dérivations de colonne montante, ni
d’avoir des intervalles, même s’ils sont partiellement superposés.
1. Lin Lin Bornes de connexion ligne bus.
2. Boîte à bornes M3
L1 L1 sortie dérivation 1 de colonne montante.
L2 L2 sortie dérivation 2 de colonne montante.
L3 L3 sortie dérivation 3 de colonne montante.
L4 L4 sortie dérivation 4 de colonne montante.
L5 L5 sortie dérivation 5 de colonne montante.
L6 L6 sortie dérivation 6 de colonne montante.
3. Leds vertes DL1, DL2, DL3, DL4, DL5, DL6 de signalisation de sortie de
dérivation sélectionnée.
4. Protection bornes.
5. P1 Bouton de programmation.
6. Dip-switch S2: identifie l’adresse de dérivation (Mode Standard) ou de
zone (Mode Top) à programmer.
7. Dip-switch S1 :
• sélecteurs de 1 à 6 en phase de programmation, identifient la sortie
de dérivation à programmer.
• sélecteurs de 1 à 6 en mode de fonctionnement normal, définissent
le niveau d’amplification (OFF= normal ; ON= élevé).
• sélecteur 7 (utile uniquement en phase de programmation) : identifie
comme extrême inférieure (OFF) ou supérieure (ON) l’adresse définie
sur le dip-switch S2.
• sélecteur 8 (utile uniquement en phase de programmation pour le
Mode Top) : identifie les adresses de zone définies sur le dip-switch
S2 (OFF=1-250 ; ON=251-500).
8. JP1 cavalier pour accéder au mode de programmation
9A. Led jaune DL8 pour indication (un clignotement) programmation acquise.
9B. Led rouge DL7 pour indication état de programmation :
• allumée : hors programmation et Art. 4933 avec adresses
correctement programmées.
• clignotement lent : en cours de programmation et en attente de
sélection sortie de dérivation à programmer.
• clignotement rapide : en cours de programmation et en attente de
sélection Mode Standard ou Mode Top, ou avec une des 6 sorties de
dérivation sélectionnée en attente de saisie du code de plage.
• clignotement très rapide : erreur ou incompatibilité de
programmation ou en mode suppression.
10. 230V-115V-Ø Vca Alimentation 115-230 Vca.
CARACTÉRISTIQUES TECHNIQUES
CARACTÉRISTIQUES PRINCIPALES
Hauteur produit (mm) 140
Largeur produit (mm) 140
Profondeur produit (mm) 67
Température de service (°C) 0 ÷ 30
Montage sur rail DIN Oui
Modules DIN (n°) 8
Absorption maximum de courant (mA) 150
DONNÉES GÉNÉRALES
Type revêtement Plastique
Coloris produit Blanc
COMPATIBILITÉ
Système audio/vidéo SimpleBus Top Oui
MONTAGE/INSTALLATION
Montage en saillie Oui
CARACTÉRISTIQUES AUDIO/VIDÉO
Système audio/vidéo Oui
4
1 5 6 7 102 3 JP1
89
AB

7
FR
CONTRÔLE DU GAIN
L’Art. 4933 régénère et amplifie le signal vidéo avec gain sélectionnable sur 2
niveaux en pleine autonomie sur les 6 sorties.
fProgrammer les gains en intervenant sur les 6 premiers dip-switch de
S1 :
Dip 1-6 pour sélectionner le gain de la sortie de dérivation 1-6
fMettre le dip sur OFF pour un gain NORMAL sur la sortie de
dérivation choisie, sur ON pour un gain ÉLEVÉ (voir tableau
distances/câbles page 18).
exemple : gain normal et gain élevé sur la sortie de dérivation 3
JP1 JP1
S1S1
GAIN
NORMAL
GAIN
ÉLEVÉ
PROGRAMMATION
A) PROGRAMMATION MODE STANDARD (par défaut)
1. JP1 sur ON pour accéder à la programmation ;
2. Mettre TOUS les dips de S2 sur ON ;
3. Mettre les dips de 1 à 7 de S1 sur OFF;
4. Mettre le dip 8 de S1 sur OFF pour sélectionner le mode Standard.
5. Vérifier si la led rouge DL7 clignote rapidement.
6. Appuyer sur le bouton P1 et vérifier si la led jaune DL8 clignote une seule
fois.
JP1
S1S2
PROGRAMMATION PLAGE ADRESSE DE DÉRIVATION
1. JP1 sur ON pour accéder à la programmation ;
2. Mettre TOUS les dips de S2 sur OFF ;
3. Sur S1 : sélectionner une des 6 sorties de dérivation à programmer
en mettant sur ON un seul dip de 1 à 6 puis vérifier si la led verte
correspondante s’allume (ex. dip 1 de S1 sur ON, la led DL1
s’allume).
4. Définir la valeur minimale de la plage :
Sur S1 :
Mettre le dip 7 sur OFF pour identifier la valeur minimale de la plage.
Sur S2 :
Définir l'adresse résident MIN, comprise entre 1 et 240 (voir tableau
page 16).
5. Appuyer sur le bouton P1 et vérifier si la led jaune DL8 clignote une
seule fois.
exemple : adresse résident 3 sur la sortie de dérivation 1
MIN
JP1
S1S2
ADRESSE DÉRIVATION
6. Définir la valeur maximale de la plage :
Sur S1 : mettre le dip 7 sur ON pour identifier la valeur maximale de
la plage.
Sur S2 : définir l'adresse résident MAX, comprise entre 1 et 240 (voir
tableau page 16).
7. Appuyer sur le bouton P1 et vérifier si la led jaune DL8 clignote une
seule fois.
exemple : adresse résident 33 sur la sortie de dérivation 1
MAX
S1S2
JP1
ADRESSE DÉRIVATION
8. Répéter les étapes de 2 à 6 pour les autres sorties de dérivation qui
doivent être programmées.
9. JP1 sur OFF pour quitter la programmation.
B) PROGRAMMATION MODE TOP
1. JP1 sur ON pour accéder à la programmation ;
2. Mettre TOUS les dips de S2 sur ON ;
3. Mettre les dips de 1 à 7 de S1 sur OFF ;
4. Mettre le dip 8 de S1 sur ON pour sélectionner le mode Top.
5. Vérifier si la led rouge DL7 clignote rapidement.
6. Appuyer sur le bouton P1 et vérifier si la led jaune DL8 clignote une
seule fois.
S1S2
JP1
PROGRAMMATION PLAGE ADRESSE DE ZONE
1. JP1 sur ON pour accéder à la programmation ;
2. Mettre TOUS les dips de S2 sur OFF ;
3. Sur S1 : sélectionner une des 6 sorties de dérivation à programmer
en mettant sur ON un seul dip de 1 à 6 puis vérifier si la led verte
correspondante s’allume (ex. dip 4 de S1 sur ON, la led DL4 s’allume).
4. Définir la valeur minimale de la plage :
Sur S1 :
Mettre le dip 7 sur OFF pour identifier la valeur minimale de la plage ;
Mettre le dip 8 sur OFF pour les adresses de zone entre 1 et 250, sur ON
pour les adresses de zone entre 251 et 500.
Sur S2 :
Définir l’adresse de zone MIN, comprise entre 1 et 500 (voir tableau page
16).
5. Appuyer sur le bouton P1 et vérifier si la led jaune DL8 clignote une seule
fois.
exemple : adresse de zone 100 sur la sortie de dérivation 4
MIN
1-250
S1S2
JP1
ADRESSE DÉRIVATION
6. Définir la valeur maximale de la plage :
Sur S1 :
Mettre le dip 7 sur ON pour identifier la valeur maximale de la plage.
Mettre le dip 8 sur OFF pour les adresses de zone entre 1 et 250, sur ON
pour les adresses de zone entre 251 et 500.
Sur S2 :
Définir l’adresse de zone MAX, comprise entre 1 et 500 (voir tableau
page 16).
7. Appuyer sur le bouton P1 et vérifier si la led jaune DL8 clignote une seule
fois.
exemple : adresse de zone 450 sur la sortie de dérivation 4
MAX
251-500
S1S2
JP1
ADRESSE DÉRIVATION
8. Répéter les étapes de 2 à 6 pour les autres sorties de dérivation qui
doivent être programmées.
9. JP1 sur OFF pour quitter la programmation.
RÉINITIALISATION MANUELLE DE LA PROGRAMMATION
1. JP1 sur ON pour accéder à la programmation ;
2. Mettre TOUS les dips de S1 sur ON ;
3. Appuyer sur le bouton P1 et vérifier si la led jaune DL8 clignote une seule
fois et si la led rouge DL7 clignote 5 fois.
4. JP1 sur OFF pour quitter la programmation.

8
NL
• Dit product van Comelit is ontworpen en ontwikkeld om te worden gebruikt bij de realisatie van audio- en videocommunicatiesystemen in woningen, winkels, bedrijven en openbare gebouwen of in openbare ruimtes.
• Alle functies die zijn aangesloten op de installatie van de Comelit-producten moeten zijn uitgevoerd door gekwalificeerd technisch personeel, volgens de aanwijzingen in de handleidingen/instructies van de betreffende producten.
• Sluit de voeding af voordat u onderhoudswerkzaamheden uitvoert.
• Gebruik kabels met een geschikte doorsnede, afhankelijk van de afstanden, volgens de aanwijzingen in de handleiding van de installatie.
• Het is raadzaam om de kabels voor de installatie niet in dezelfde leiding te plaatsen als die waar de vermogenskabels (230v of hoger) doorheen lopen.
• Voor een veilig gebruik van de producten van Comelit is het noodzakelijk: de aanwijzingen en instructies in de handleidingen zorgvuldig op te volgen; ervoor te zorgen dat de installatie die met de Comelit-producten is
gerealiseerd niet is gesaboteerd / beschadigd.
• De producten van Comelit hebben geen onderhoud nodig, behalve de normale reiniging, welke moet worden uitgevoerd zoals is aangegeven in de handleidingen/instructies. Eventuele reparaties moeten worden uitgevoerd:
in geval van de producten uitsluitend door Comelit Group S.p.A., in geval van de installatie, door gekwalificeerd technisch personeel.
• Comelit Group S.p.A. is op geen enkele wijze verantwoordelijkheid voor andere toepassingen dan het beoogde gebruik en het niet in acht nemen van de aanwijzingen en waarschuwingen in deze handleiding/instructies.
Comelit Group S.p.A. behoudt zich het recht voor om op elk moment, zonder waarschuwing vooraf, wijzigingen aan te brengen in deze handleiding/instructies
Waarschuwingen
BESCHRIJVING
Art. 4933 is een buslijnverdeler met 6 uitgangen die het versterkte videosignaal
(na een oproep of beeldoproep) alleen naar de aftakking van de stamleiding
voert die voor de oproep nodig is.
Voor de correcte werking van art. 4933 moet voor elke gebruikte uitgang van
de stamleiding op de installatie het interval geprogrammeerd worden van de
gebruikersadressen (voor Standaard-modus) of de zone (voor Top-modus) die
op deze uitgang zijn aangesloten.
LET OP! Het is niet mogelijk om hetzelfde gebruikersadres of zone-
adres op meer dan één aftakking van de stamleiding aan te sluiten en de
intervallen mogen elkaar evenmin volledig of gedeeltelijk overlappen.
1. Lin Lin Aansluitklemmen BUS-lijn.
2. Klemmenbord M3
L1 L1 aftakuitgang 1 van de stamleiding.
L2 L2 aftakuitgang 2 van de stamleiding.
L3 L3 aftakuitgang 3 van de stamleiding.
L4 L4 aftakuitgang 4 van de stamleiding.
L5 L5 aftakuitgang 5 van de stamleiding.
L6 L6 aftakuitgang 6 van de stamleiding.
3. Groene leds DL1, DL2, DL3, DL4, DL5, DL6 voor signalering van de
geselecteerde aftakuitgang.
4. Bescherming van de klemmen.
5. P1 Programmeringsknop.
6. DIP-switch S2: geeft het te programmeren aftakadres (Standaard-modus)
of zone-adres (Top-modus) aan.
7. DIP-switch S1:
• schakelaars 1 tot 6 bepalen tijdens de programmering de te
programmeren aftakuitgang.
• schakelaars 1 tot 6 bepalen tijdens de normale werking het
versterkingsniveau (OFF= normaal; ON= hoog).
• schakelaar 7 (alleen handig tijdens de programmering): stelt het
op DIP-switch S2 ingestelde adres in als onderste limiet (OFF) of
bovenste limiet (ON).
• schakelaar 8 (alleen handig tijdens de programmering van de Top-
modus): bepaalt de ingestelde zone-adressen op DIP-switch S2
(OFF=1-250; ON=251-500).
8. JP1 jumper voor ingang programmeringsmodus
9A. Gele led DL8 geeft aan (eenmaal knipperen) dat de programmering is
uitgevoerd.
9B. Rode led DL7 geeft de programmeringsstatus aan:
• continu brandend: uit programmering en art. 4933 met correct
geprogrammeerde adressen.
• langzaam knipperend: in programmering en wachtend op selectie
van de te programmeren aftakuitgang.
• snel knipperend: in programmering en wachtend op de selectie van
Standaard-modus of Top-modus, of als één van de 6 aftakuitgangen
geselecteerd is, in afwachting van de invoer van bereikcode.
• zeer snel knipperend: fout of incompatibiliteit van de programmering
of in annuleringsmodus.
10. 230V-115V-ØVac Voeding 115-230 Vac.
TECHNISCHE EIGENSCHAPPEN
BELANGRIJKSTE KENMERKEN
Hoogte product (mm) 140
Breedte product (mm) 140
Diepte product (mm) 67
Temperatuurbereik (°C) 0 - 30
Montage op DIN-rail Ja
DIN-modules (aantal) 8
Maximaal stroomverbruik (mA) 150
ALGEMENE GEGEVENS
Type bekleding Kunststof
Kleur product Wit
COMPATIBILITEIT
Audio/videosysteem Simplebus Top Ja
MONTAGE/INSTALLATIE
Wandmontage Ja
AUDIO-/VIDEO-SPECIFICATIES
Audio-/videosysteem Ja
4
1 5 6 7 102 3 JP1
89
AB

9
NL
REGELING VAN DE VERSTERKING
Art. 4933 regenereert en versterkt het videosignaal op onafhankelijke wijze met
een selecteerbare sterkte op 2 niveaus op de 6 uitgangen.
fStel de versterking in met de eerste 6 DIP-switches van S1:
DIP 1-6 om de versterking van de aftakuitgang 1-6 te selecteren
fZet de DIP-switch op OFF voor een NORMALE versterking van de
gewenste aftakuitgang, en op ON voor een HOGE versterking (zie
tabel afstanden/kabels op pag. 18).
voorbeeld: normale versterking en hoge versterking op
aftakuitgang 3
JP1 JP1
S1S1
VERSTERKING
NORMAAL
VERSTERKING
HOOG
PROGRAMMERING
A) PROGRAMMERING STANDAARD-MODUS (default)
1. JP1 op ON om naar de programmering te gaan;
2. Zet ALLE DIP-switches van S2 op ON;
3. Zet de DIP-switches 1 tot 7 van S1 op OFF;
4. Zet DIP-switch 8 van S1 op OFF om de Standaard-modus te selecteren.
5. Controleer of de rode led DL7 snel knippert.
6. Druk op de knop P1 en controleer of de gele led DL8 eenmaal knippert.
JP1
S1S2
BEREIK PROGRAMMEREN VAN HET AFTAKADRES
1. JP1 op ON om naar de programmering te gaan;
2. Zet ALLE DIP-switches van S2 op OFF;
3. Bij S1: selecteer één van de 6 aftakuitgangen die u wilt
programmeren door slechts één van de DIP-switches 1 tot 6 op ON te
zetten en controleer of de overeenkomstige groene led gaat branden
(bijv. dip 1 van S1 op ON, led DL1 gaat branden).
4. De minimumwaarde van het bereik instellen:
Bij S1:
Zet DIP 7 op OFF om de minimumwaarde van het bereik in te stellen.
Bij S2:
Stel het MIN gebruikersadres in tussen 1 en 240 (zie de tabel op pag.
16).
5. Druk op de knop P1 en controleer of de gele led DL8 eenmaal
knippert.
voorbeeld: gebruikersadres 3 op aftakuitgang 1
MIN
JP1
S1S2
ADRES AFTAKKING
6. De maximumwaarde van het bereik instellen:
Bij S1: Zet DIP 7 op ON om de maximumwaarde van het bereik in te
stellen.
Bij S2: stel het MAX gebruikersadres in tussen 1 en 240 (zie de tabel
op pag. 16).
7. Druk op de knop P1 en controleer of de gele led DL8 eenmaal
knippert.
voorbeeld: gebruikersadres 33 op aftakuitgang 1
MAX
S1S2
JP1
ADRES AFTAKKING
8. Herhaal de stappen 2 tot 6 voor de andere aftakuitgangen die u wilt
programmeren.
9. JP1 op OFF om de programmering te verlaten.
B) PROGRAMMERING TOP-MODUS
1. JP1 op ON om naar de programmering te gaan;
2. Zet ALLE DIP-switches van S2 op ON;
3. Zet de DIP-switches 1 tot 7 van S1 op OFF;
4. Zet DIP-switch 8 van S1 op ON om de Top-modus te selecteren.
5. Controleer of de rode led DL7 snel knippert.
6. Druk op de knop P1 en controleer of de gele led DL8 eenmaal knippert.
S1S2
JP1
BEREIK PROGRAMMEREN VAN HET ZONE-ADRES
1. JP1 op ON om naar de programmering te gaan;
2. Zet ALLE DIP-switches van S2 op OFF;
3. Bij S1: selecteer één van de 6 aftakuitgangen die u wilt programmeren
door slechts één van de DIP-switches 1 tot 6 op ON te zetten en
controleer of de overeenkomstige groene led gaat branden (bijv. dip 4 van
S1 op ON, led DL4 gaat branden).
4. De minimumwaarde van het bereik instellen:
Bij S1:
Zet DIP-switch 7 op OFF om de minimumwaarde van het bereik in te
stellen;
Zet DIP-switch 8 op OFF voor zone-adressen tussen 1 en 250, en op ON
voor zone-adressen tussen 251 en 500.
Bij S2:
Stel het zone-adres MIN in tussen 1 en 500 (zie de tabel op pag. 16).
5. Druk op de knop P1 en controleer of de gele led DL8 eenmaal knippert.
voorbeeld: zone-adres 100 op aftakuitgang 4
MIN
1-250
S1S2
JP1
ADRES AFTAKKING
6. De maximumwaarde van het bereik instellen:
Bij S1:
Zet DIP-switch 7 op ON om de maximumwaarde van het bereik in te
stellen.
Zet DIP-switch 8 op OFF voor de zone-adressen tussen 1 en 250, DIP-
switch op ON voor de zone-adressen tussen 251 en 500.
Bij S2:
Stel het zone-adres MAX in tussen 1 en 500 (zie de tabel op pag. 16).
7. Druk op de knop P1 en controleer of de gele led DL8 eenmaal knippert.
Voorbeeld: zone-adres 450 op aftakuitgang 4
MAX
251-500
S1S2
JP1
ADRES AFTAKKING
8. Herhaal de stappen 2 tot 6 voor de andere aftakuitgangen die u wilt
programmeren.
9. JP1 op OFF om de programmering te verlaten.
HANDMATIGE RESET VAN DE PROGRAMMERING
1. JP1 op ON om naar de programmering te gaan;
2. Zet ALLE DIP-switches van S1 op ON;
3. Druk op knop P1 en controleer of de gele led DL8 eenmaal knippert + de
rode led DL7 5 maal.
4. JP1 op OFF om de programmering te verlaten.

10
DE
• Dieses Comelit-Produkt ist für die Verwendung bei der Installation von Anlagen für Audio- und Video-Kommunikation in Wohngebäuden, Gewerbe- und Industrieanlagen, in öffentlichen Gebäuden und für den öffentlichen Gebrauch konzipiert.
• Die Installation der Comelit-Produkte darf nur durch Fachkräfte unter genauer Befolgung der Anweisungen in den technischen Handbüchern / den Bedienungsanleitungen erfolgen.
• Vor Eingriffen an der Anlage immer die Spannungsversorgung unterbrechen.
• Leiter mit einem für die Entfernung bemessenen Querschnitt verwenden und die im Handbuch der Anlage aufgeführten Anweisungen einhalten.
• Es wird empfohlen, die Leiter der Anlage nicht in denselben Rohren der Leistungskabel (230 V oder höher) zu verlegen.
• Für den sicheren Gebrauch der Comelit-Produkte ist es notwendig, die Anweisungen in den Handbüchern und Anweisungen sorgfältig zu befolgen. Keine Änderungen an der Anlage mit Comelit-Produkten vornehmen und
Beschädigungen vermeiden.
• Die Comelit-Produkte erfordern keine Wartungsarbeiten, abgesehen von der normalen Reinigung, die entsprechend den Anweisungen in den technischen Handbüchern / den Bedienungsanleitungen auszuführen ist. Alle
Reparaturen müssen wie folgt durchgeführt werden: Produkte, ausschließlich von Comelit Group S.p.A., Systeme, von technisch qualifiziertem Personal.
• Comelit Group S.p.A. übernimmt keine Verantwortung für andere als die vorgesehenen Verwendungszwecke, sowie Missachtung der Anweisungen und Hinweise in dem vorliegenden technischen Handbuch / den
Bedienungsanleitungen. Comelit Group S.p.A. behält sich vor, jeder Zeit und ohne Vorankündigung Änderungen an dem vorliegenden technischen Handbuch / den Bedienungsanleitungen vorzunehmen.
Wichtige Hinweise
BESCHREIBUNG
Art. 4933 ist ein Buslinienverteiler mit Ausgängen, der das verstärkte
Videosignal (nach einem Ruf oder einer Selbsteinschaltung) nur zu der
Verzweigung der Steigleitung weiterleitet, die für die Sprechverbindung
benötigt wird.
Damit der Art. 4933 korrekt funktioniert, muss für jeden in der Anlage
verwendeten Abzweig der Steigleitung das Intervall der Teilnehmeradressen
(für Standardmodus) bzw. der Zonenadressen (für Top-Modus) programmiert
werden, die an diesen Abzweig angeschlossen sind.
ACHTUNG ! Es ist nicht möglich, dieselbe Teilnehmer- oder Zonenadresse
mehreren Abzweigen der Steigleitung zuzuweisen oder Adressbereiche
zu definieren, die sich ganz oder teilweise überlappen.
1. Lin Lin Anschlussklemmen Busleitung.
2. Klemmleiste M3
L1 L1 Abzweigausgang 1 von der Steigleitung.
L2 L2 Abzweigausgang 2 von der Steigleitung.
L3 L3 Abzweigausgang 3 von der Steigleitung.
L4 L4 Abzweigausgang 4 von der Steigleitung.
L5 L5 Abzweigausgang 5 von der Steigleitung.
L6 L6 Abzweigausgang 6 von der Steigleitung.
3. Grüne LEDs DL1, DL2, DL3, DL4, DL5, DL6 zur Anzeige des gewählten
Abzweigausgangs.
4. Klemmenschutz.
5. P1 Programmiertaste.
6. Dip-Schalter S2: definiert die Adresse des Abzweigs (Standard-Modus)
oder der Zone (Top-Modus), die programmiert werden soll.
7. Dip-Schalter S1:
• Schalter von 1 bis 6 definieren während der Programmierung des zu
programmierenden Abzweigausgangs.
• Schalter von 1 bis 6 definieren bei Normalbetrieb den
Verstärkungsfaktor (OFF = normal; ON = hoch).
• Schalter 7 (nur bei der Programmierung nützlich): definiert die
Untergrenze (OFF) bzw. Obergrenze (ON) der mit DIP-Schalter S2
eingestellten Adresse.
• Schalter 8 (nur bei der Programmierung für den Top-Modus nützlich):
definiert die mit Dip-Schalter S2 eingestellten Zonenadressen
(OFF=1-250; ON=251-500).
8. JP1 Stecker für Aktivierung des Programmiermodus
9A. Gelbe LED DL8 zur Anzeige (einmaliges Blinken) der erfolgreichen
Programmierung.
9B. Rote LED DL7 zur Anzeige des Programmierstatus:
• Dauerleuchten: Programmiermodus nicht aktiv und art. 4933 mit
korrekt programmierten Adressen.
• Langsames Blinken: Programmiermodus aktiviert; Warten auf Wahl
des zu programmierenden Abzweigausgangs.
• Schnelles Blinken: Programmiermodus aktiviert; Warten auf Wahl
des Standard- oder Top-Modus, oder einer der 6 Abzweigausgänge
ist gewählt und es muss der Adressbereich eingegeben werden.
• Sehr schnelles Blinken: Fehler oder Programmierung nicht
kompatibel oder Löschmodus aktiviert.
10. 230V-115V-ØVac Stromversorgung 115-230 Vac.
TECHNISCHE DATEN
HAUPTEIGENSCHAFTEN
Produkthöhe (mm) 140
Produktbreite (mm) 140
Produkttiefe (mm) 67
Betriebstemperatur (°C) 0 ÷ 30
Montage auf DIN-Schiene Ja
DIN-Module (Anz.) 8
Max. Stromaufnahme (mA) 150
ALLGEMEINE DATEN
Art der Verkleidung Kunststo
Produktfarbe Weiß
KOMPATIBILITÄT
Audio-/Videosystem SimpleBus Top Ja
MONTAGE/INSTALLATION
Aufputzmontage Ja
AUDIO-/VIDEOFUNKTIONEN
Audio-/Videosystem Ja
4
1 5 6 7 102 3 JP1
89
AB
