Comelit Minitouch User guide

Installer Manual
Programmable thermostat

V+ V- DABNC COM NO
I1 I2 I3
1
2
3
4
5

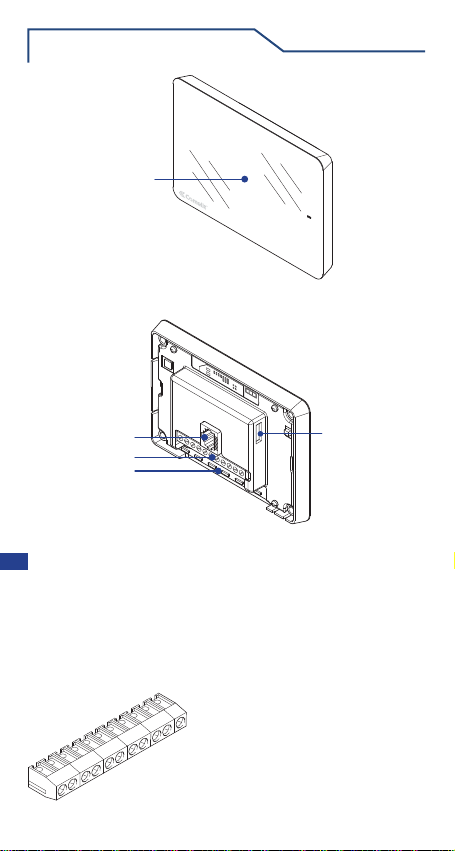

DESCRIZIONE
IT
Descrizione morsettiera di connessione
V+ V-: Morsetti alimentazione
D: morsetto Data del bus SimpleHome
A B: Non utilizzati
NC COM NO: Contatti puliti relè termostato
I1 I2 I3: Uscite Open Collector per
collegamento Fan-coil a più velocità.
1: Touch screen 3,5”.
2: Connettore ethernet (per usi futuri).
3: Morsettiera di connessione.
4: Smart light.
5: Alloggiamento per scheda micro SD.

150 cm
120 cm

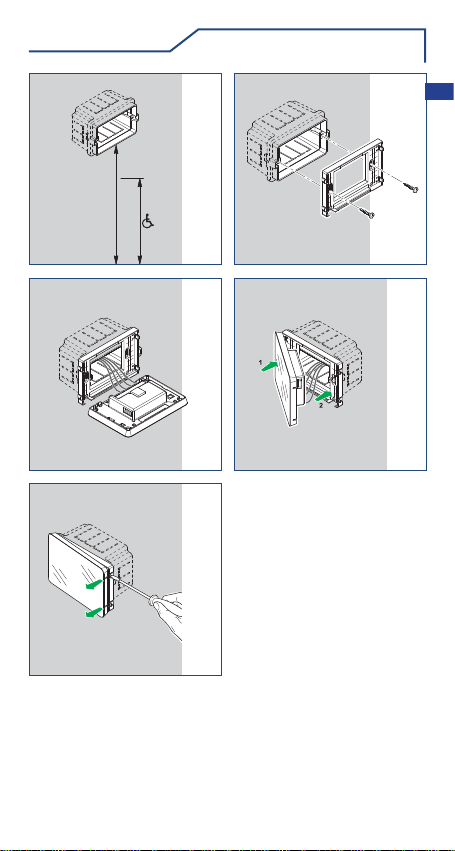

MONTAGGIO
IT

NL
230V
~~
20022101 2A 24V
FAIL
-
+
-
+
0
20046709
D
4
NC
NO
C
NO
8C8 8
NCNC
77
NO C7C4
NO
44
NC NC
5
C5
5
NO 6
NC
C6
6
NONO
3C3 NC
3
NO
2C2 2
NCNC
11
NO C1
IS
-
VV
+
K
I8I7I6I5I4I3I2I1
-
D+
-
20046606 9I 8O 16A
BUS SIMPLEHOME
- + D
~
D + -
SIMPLEHOME SYSTEM
VV D
20003001
AB
+
-
CN
I1 I2 I3 NC NOO
C
M
20046708
O12
-
+
CS1
CS2
3
321
D
+
-
-
20046707 2I
IA
V
-
12
-
V
IA
L N
230V
~~
L N
230V
~~

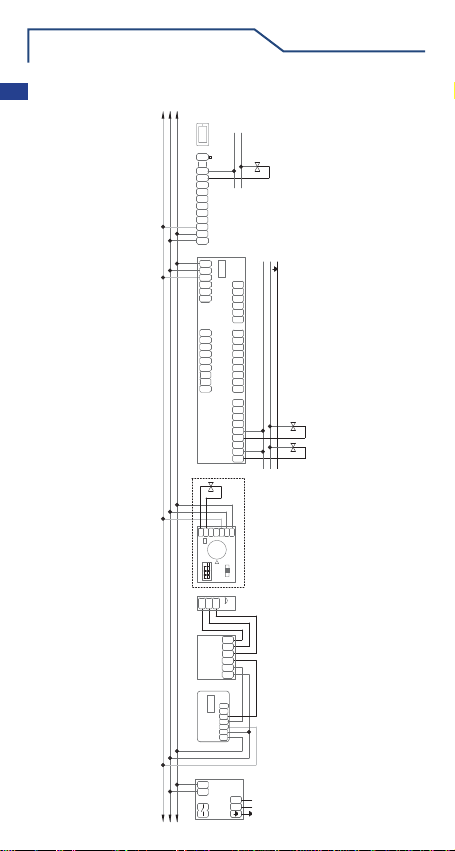

SCHEMI
IT
Esempio di collegamento del minitouch su un impianto con 3 zone
clima (1 sonda di temperatura integrata nel modulo minitouch, 1
sonda di temperatura esterna, 1 termostato esterno)

DESCRIZIONE
IT
Caratteristiche principali
Colore Nero
Smart Light Illuminazone a LED RGB
Display Schermo a colori 3,5” Touch Screen (cm
7) con risoluzione 320x240 pixel
Angolo di visione (destra/
sinistra/alto/basso) 50° / 50° / 45° / 50°
Alloggiamento per scheda
micro SD SI (utilizzato per il caricamento della configurazione dell’impianto domotico)
Alimentazione • 12 Vdc / 24 Vdc
Corrente assorbita 355 mA @ 13,8 Vdc
175 mA @ 25 Vdc
Dimensione (HxLxP) 85 x 123 x 28,6 mm
Uscite O.C. SI (500 mA MAX)
Uscita Relé • 30 Vdc / 5 A
• 250 Vac / 10 A
Temperatura di
funzionamento -15° / +55 ° C
Peso 150 gr
Termostato a bordo SI
Fissaggio scatola 503 -
503E o similari SI
Porta ethernet SI (Per usi futuri)
Per informazioni complete vedi:
manuale utente www.comelitgroup.com

V+ V- DABNC COM NO
I1 I2 I3
1
2
3
4
5

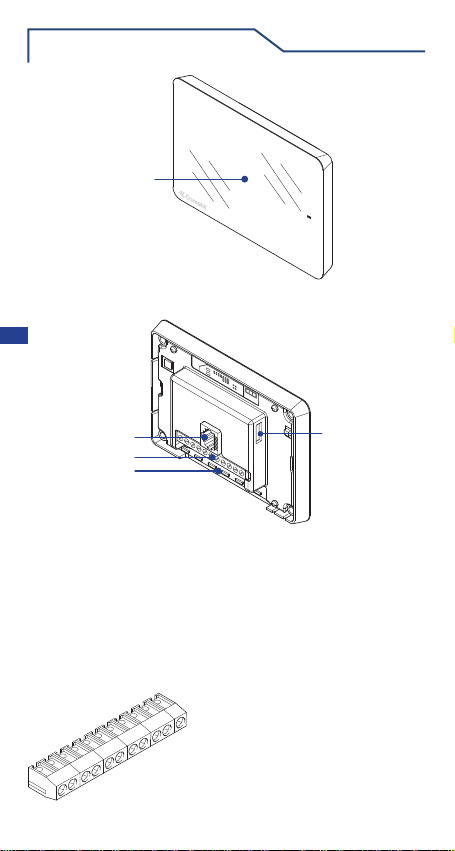

EN
DESCRIPTION
Description of terminal block for connection.
V+ V-: Power supply terminals
D: SimpleHome bus data terminal
A B: Not used
NC COM NO: Thermostat relay voltage-
free contacts
I1 I2 I3: Open Collector outputs for multi-
speed Fan-coil connection.
1: 3.5” touch screen.
2: Ethernet connector (for future uses).
3: Terminal block for connection.
4: Smart light.
5: Micro SD card slot.

150 cm
120 cm
EN

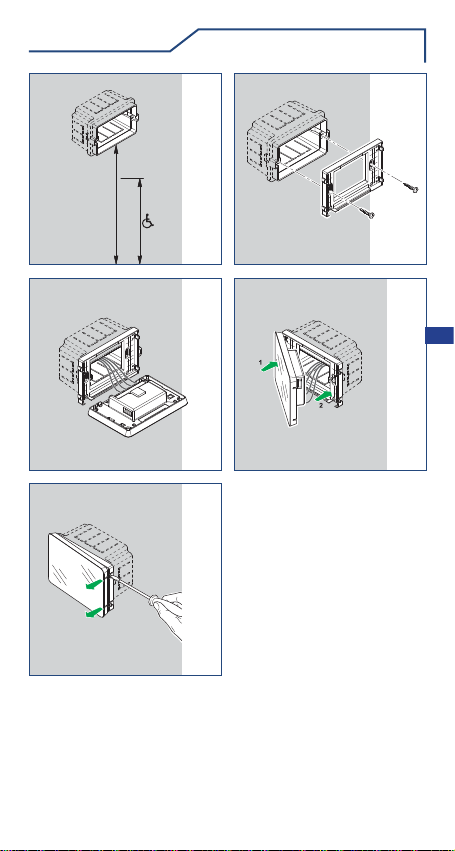

MOUNTING

NL
230V
~~
20022101 2A 24V
FAIL
-
+
-
+
0
20046709
D
4
NC
NO
C
NO
8C8 8
NCNC
77
NO C7C4
NO
44
NC NC
5
C5
5
NO 6
NC
C6
6
NONO
3C3 NC
3
NO
2C2 2
NCNC
11
NO C1
IS
-
VV
+
K
I8I7I6I5I4I3I2I1
-
D+
-
20046606 9I 8O 16A
BUS SIMPLEHOME
- + D
~
D + -
SIMPLEHOME SYSTEM
VV D
20003001
AB
+
-
CN
I1 I2 I3 NC NOO
C
M
20046708
O12
-
+
CS1
CS2
3
321
D
+
-
-
20046707 2I
IA
V
-
12
-
V
IA
L N
230V
~~
L N
230V
~~
EN
DIAGRAMS
Minitouch connection example for a system with 3 climate zones (1
temperature sensor integrated into the Minitouch module, 1 external
temperature sensor, 1 external thermostat)

EN
DESCRIPTION
Main features
Colour Black
Smart Light RGB LED illumination
Display 3.5" (7 cm) colour touch screen with
320x240 pixel resolution
Viewing angle (right / left /
high / low) 50° / 50° / 45° / 50°
Micro SD card slot YES (used for loading the home
automation system configuration)
Power supply • 12 Vdc / 24 Vdc
Current absorption 355 mA @ 13.8 Vdc
175 mA @ 25 Vdc
Size (HxWxD) 85 x 123 x 28.6 mm
O.C. outputs YES (500 mA MAX.)
Relay output • 30 Vdc / 5 A
• 250 Vac / 10 A
Operating temperature -15° / +55°C
Weight 150 g
On-board thermostat YES
Mounting of box 503 -
503E or similar YES
Ethernet port YES (for future uses)
For full information see:
user manual www.comelitgroup.com

V+ V- DABNC COM NO
I1 I2 I3
1
2
3
4
5
FR
DESCRIPTION
Description du bornier
V+ V-: bornes d'alimentation
D: borne du bus de données SimpleHome
A B : Libres
NC COM NO : Contacts secs relais
thermostat
I1 I2 I3 : Sorties Open Collector pour
raccordement Fan-coil à plusieurs
vitesses.
1:Écran tactile 3,5”.
2:Connecteur Ethernet (pour utilisations futures).
3:Bornier.
4:Smart light.
5: Emplacement pour carte micro SD.

150 cm
120 cm
FR
MONTAGE

NL
230V
~~
20022101 2A 24V
FAIL
-
+
-
+
0
20046709
D
4
NC
NO
C
NO
8C8 8
NCNC
77
NO C7C4
NO
44
NC NC
5
C5
5
NO 6
NC
C6
6
NONO
3C3 NC
3
NO
2C2 2
NCNC
11
NO C1
IS
-
VV
+
K
I8I7I6I5I4I3I2I1
-
D+
-
20046606 9I 8O 16A
BUS SIMPLEHOME
- + D
~
D + -
SIMPLEHOME SYSTEM
VV D
20003001
AB
+
-
CN
I1 I2 I3 NC NOO
C
M
20046708
O12
-
+
CS1
CS2
3
321
D
+
-
-
20046707 2I
IA
V
-
12
-
V
IA
L N
230V
~~
L N
230V
~~
FR
SCHÉMAS
Exemple de connexion du minitouch sur une installation avec 3
zones chauffage (1 sonde de température intégrée dans le module
minitouch, 1 sonde de température extérieure, 1 thermostat extérieur)

FR
DESCRIPTION
Principales caractéristiques
Couleur Noir
Smart Light Éclairage à leds RJB
Écran Écran tactile couleur 3,5” (7 cm) résolution
de 320x240 pixels
Angle de vision (droite/
gauche/haut/bas) 50° / 50° / 45° / 50°
Emplacement pour carte
micro SD OUI (utilisé pour télécharger la configuration de l’installation domotique)
Alimentation • 12 Vdc / 24 Vdc
Courant absorbé 355 mA à 13,8 Vcc
175 mA à 25 Vcc
Dimensions (HxLxP) 123 x 85 x 28,6 mm
Sorties O.C. OUI (500 mA MAX)
Sorties à relais • 30 Vcc / 5 A
• 250 Vca / 10 A
Température de
fonctionnement -15° / +55 ° C
Poids 150 g
Thermostat à bord OUI
Fixation boîtier 503 -
503E ou similaires OUI
Port Ethernet OUI (Pour utilisation futures)
Pour des informations complètes se référer au:
user manual www.comelitgroup.com

V+ V- DABNC COM NO
I1 I2 I3
1
2
3
4
5
NL
BESCHRIJVING
Beschrijving aansluitblok
V+ V-: Voedingsklemmen
D: Data-klem van de SimpleHome-bus
A B: Niet gebruikt
NC COM NO: Spanningsvrije contacten
thermostaatrelais
I1 I2 I3: Open Collector uitgangen voor
aansluiting Fan-coil met meerdere
snelheden.
1: Touchscreen van 3,5”.
2: Ethernet-connector (voor toekomstig gebruik).
3: Aansluitblok
4: Smart light.
5: Behuizing voor micro SD-kaart.

150 cm
120 cm
NL
MONTAGE

NL
230V
~~
20022101 2A 24V
FAIL
-
+
-
+
0
20046709
D
4
NC
NO
C
NO
8C8 8
NCNC
77
NO C7C4
NO
44
NC NC
5
C5
5
NO 6
NC
C6
6
NONO
3C3 NC
3
NO
2C2 2
NCNC
11
NO C1
IS
-
VV
+
K
I8I7I6I5I4I3I2I1
-
D+
-
20046606 9I 8O 16A
BUS SIMPLEHOME
- + D
~
D + -
SIMPLEHOME SYSTEM
VV D
20003001
AB
+
-
CN
I1 I2 I3 NC NOO
C
M
20046708
O12
-
+
CS1
CS2
3
321
D
+
-
-
20046707 2I
IA
V
-
12
-
V
IA
L N
230V
~~
L N
230V
~~
NL
SCHEMA'S
Voorbeeld van aansluiting van de Minitouch op een installatie met
3 klimaatzones (1 in de Minitouch-module ingebouwde temperatu-
ursensor, 1 externe temperatuursensor, 1 externe thermostaat)

NL
BESCHRIJVING
Belangrijkste kenmerken
Kleur Zwart
Smart Light Verlichting met RGB-led's.
Display Kleurenscherm van 3,5” Touchscreen
(7 cm) met resolutie van 320x240 pixel
Gezichtshoek (rechts/
links/boven/onder) 50° / 50° / 45° / 50°
Behuizing voor kaart
micro SD
JA (gebruikt voor het laden
van de configuratie van de
huisautomatiseringsinstallatie)
8278I • 12 Vdc / 24 Vdc
Opgenomen stroom 355 mA bij 13,8 Vdc
175 mA bij 25 Vdc
Afmetingen (HxLxD) 85 x 123 x 28,6 mm
Uitgangen O.C. JA (500 mA MAX)
Relaisuitgang • 30 Vdc / 5 A
• 250 Vac / 10 A
Bedrijfstemperatuur -15° / +55 ° C
Gewicht 150 gr
Met thermostaat JA
Bevestiging doos 503 -
503E of dergelijke JA
Ethernet-poort JA (voor toekomstig gebruik)
Voor volledige informatie de user manual www.comelitgroup.com
raadplegen

V+ V- DABNC COM NO
I1 I2 I3
1
2
3
4
5
ES
DESCRIPCIÓN
Descripción de la regleta de conexiones
V+ V-: Bornes de alimentación
D: Borne datos del bus SimpleHome
A B: No utilizados
NC COM NO: Contactos libres de
potencial para relé del termostato
I1 I2 I3: Salidas de colector abierto para
la conexión de un fan-coil de varias
velocidades.
1: Pantalla táctil de 3,5”.
2: Conector Ethernet (para usos futuros).
3: Regleta de conexiones.
4: Smart light.
5: Alojamiento para tarjeta micro SD.

150 cm
120 cm
ES
MONTAJE

NL
230V
~~
20022101 2A 24V
FAIL
-
+
-
+
0
20046709
D
4
NC
NO
C
NO
8C8 8
NCNC
77
NO C7C4
NO
44
NC NC
5
C5
5
NO 6
NC
C6
6
NONO
3C3 NC
3
NO
2C2 2
NCNC
11
NO C1
IS
-
VV
+
K
I8I7I6I5I4I3I2I1
-
D+
-
20046606 9I 8O 16A
BUS SIMPLEHOME
- + D
~
D + -
SIMPLEHOME SYSTEM
VV D
20003001
AB
+
-
CN
I1 I2 I3 NC NOO
C
M
20046708
O12
-
+
CS1
CS2
3
321
D
+
-
-
20046707 2I
IA
V
-
12
-
V
IA
L N
230V
~~
L N
230V
~~
ES
ESQUEMAS
Ejemplo de conexión del Minitouch a una instalación con 3 zonas
climáticas (1 sonda de temperatura integrada en el módulo Mini-
touch, 1 sonda de temperatura externa, 1 termostato externo)
