Comelit Minitouch User manual

User Manual
Programmable thermostat

2
AVVERTENZE
IT Comelit Group S.p.A. declina ogni responsabilità per un utilizzo
improprio degli apparecchi, per modifiche effettuate da altri a qualunque
titolo e scopo, per lʼuso di accessori e materiali non originali.
Attenzione! Al fine di ridurre il rischio di guasti e scosse elettriche:
• Non aprire lʼapparecchio o effettuare personalmente riparazioni. In
caso di necessità richiedere lʼintervento di personale qualificato.
• Non inserire oggetti né versare liquidi allʼinterno del dispositivo.
• Pulire con un panno inumidito con acqua. Evitare Alcool e altri prodotti
aggressivi.

3
IT
INTRODUZIONE

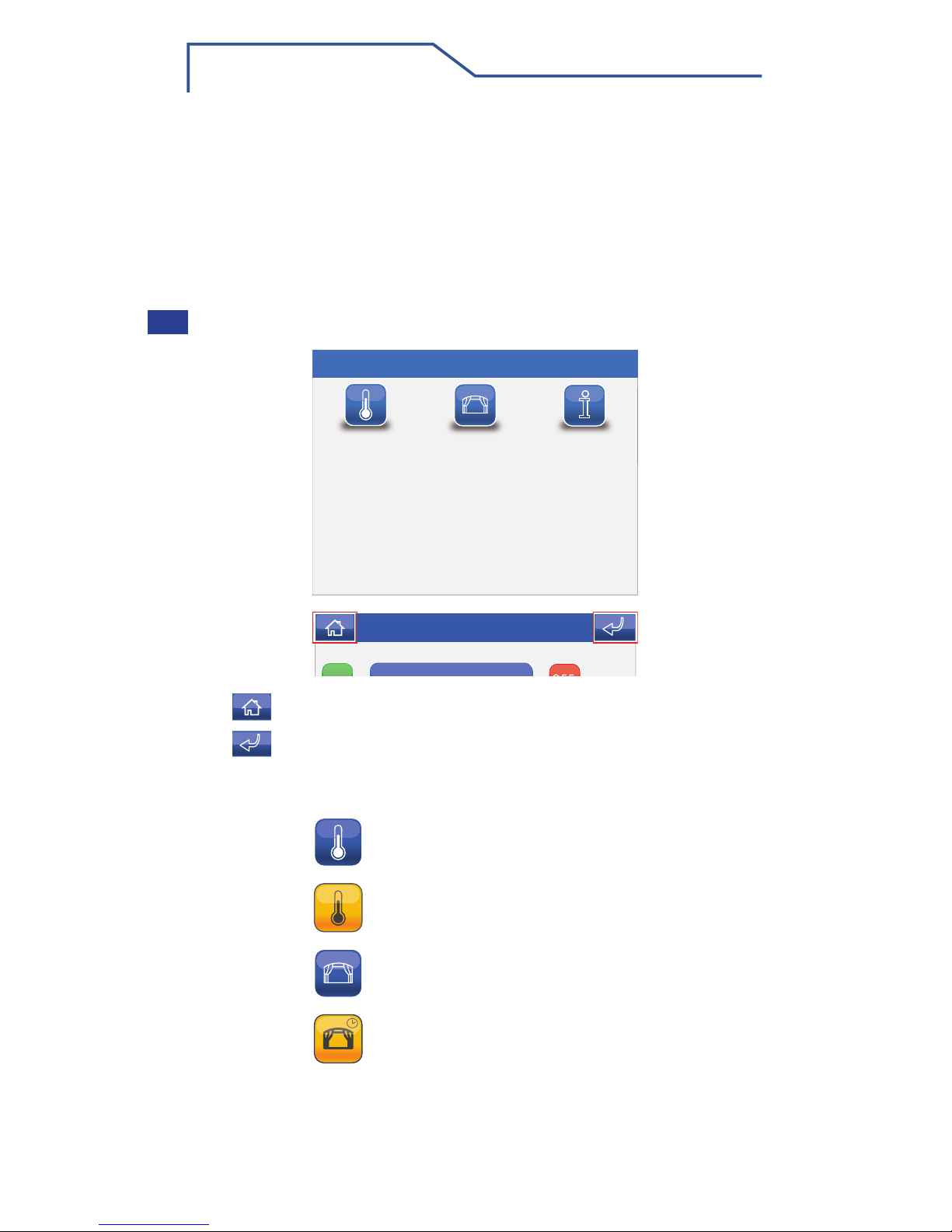

MENU MINITOUCH
LEGENDA ICONE MENU PRINCIPALE
Lun 29/10/12 - 16:07 0W
CLIMA SCENARI SET UP
In questa guida sono contenute le informazioni per poter svolgere le
funzioni base sul Minitouch Cronotermostato. Potete trovare il manuale
utente completo in versione digitale (PDF) sul sito ufficiale www.
comelitgroup.com ricercando “Minitouch Cronotermostato” nel motore di
ricerca.
NOTA GENERALE
Per accedere al menu principale premere lo schermo.
Per navigare attraverso il menu è sufficiente toccare con un dito l’icona
della funzione desiderata.
L’icona permette di tornare immediatamente al menu principale.
L’icona permette di tornare alla schermata precedente.
Video segreteria
ON
ON
OFF
Lun 29/10/12 16:07
Tutti i termostati sono inattivi
Uno o più termostati sono attivi
Nessun scenario schedulato attivo
Uno o più scenari schedulati attivi

4
IT

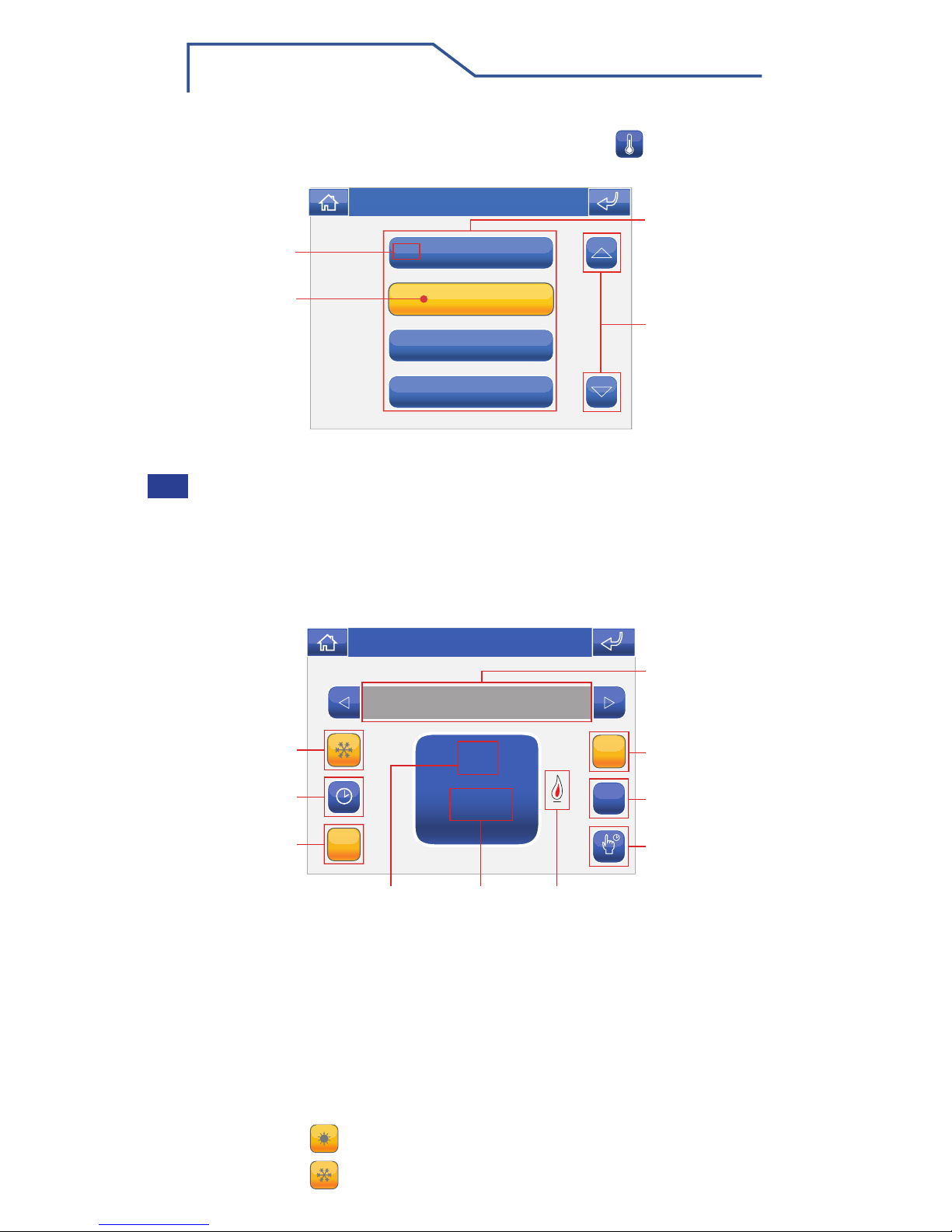

CLIMA
Per accedere al menu clima, premere l’icona dal menu principale.
Dal menu clima premere l’icona dell’area interessata (Es. Camera 1).
1Aree disponibili.
2 Scorrimento della pagina (presenti solo in caso di più di 4 aree
programmate).
3Area con cronotermostato attivo.
4Temperatura rilevata dal termostato dell’area.
1Area visualizzata.
2 Modalità automatica.
3Modalità manuale.
4 Forzatura manuale.
5Indicatore caldaia / climatizzatore in funzione.
6Temperatura stanza.
7Temperatura impostata attualmente.
8Accensione / spegnimento sistema (spegne / accende il cronotermostato).
9Menu schedulazione clima.
10 Selezione modalità estate / inverno.
DESCRIZIONE MENU CLIMA
CONTROLLO CLIMA
Camera 1
Camera 1
Soggiorno
Bagno
1
2
Lun 29/10/12 - 16:07 0W
20°
18°
19°
4
Camera 223°
3
Camera 1
M
AA
1
10 2
3
9
4
8
Lun 29/10/12 - 16:07 0W
20°
22,5°
765
ON
Estate: raffrescamento
Inverno: riscaldamento

5
IT
SCENARI
Il sistema Minitouch cronotermostato gestisce 2 tipi di scenari.
· One shot: devono essere attivati manualmente e svolgono la funzione
per cui sono stati programmati ogni volta che vengono attivati.
· Schedulati: si attivano automaticamente rispettando una
programmazione a tempo.
Per accedere al menu scenari, premere l’icona dal menu principale.
Per accedere al menu scenari, premere l’icona dal menu principale.
1Scenari disponibili.
2 Menu scenari one shot.
3 Menu scenari schedulati.
4 Menu impostazioni scenari.
DESCRIZIONE MENU SCENARI
ATTIVAZIONE SCENARIO
Scenario 1
Scenario 1
1
2
3
4
Lun 29/10/12 - 16:07 0W
Scenario 1
Scenario 1
Lun 29/10/12 - 16:07 0W

6

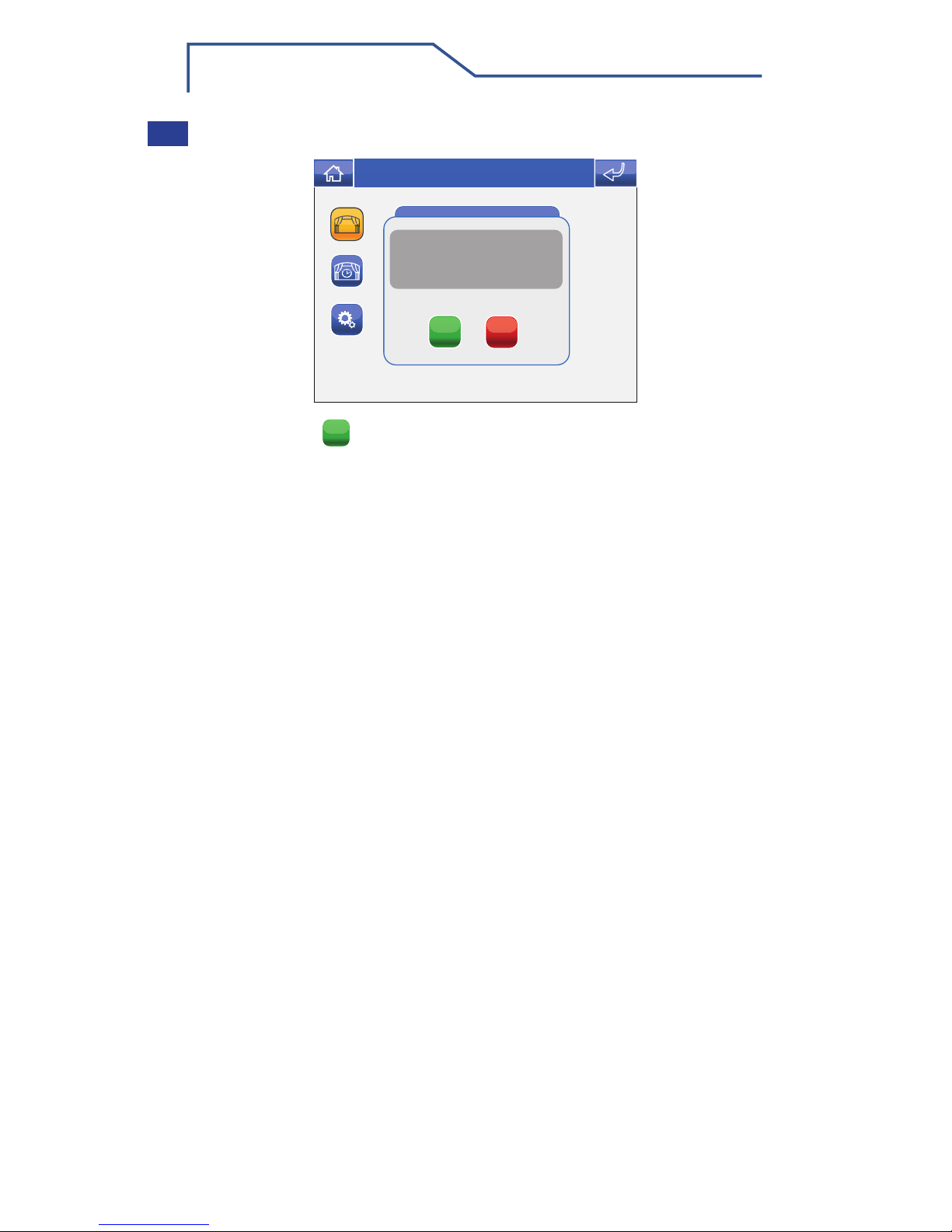

SCENARI

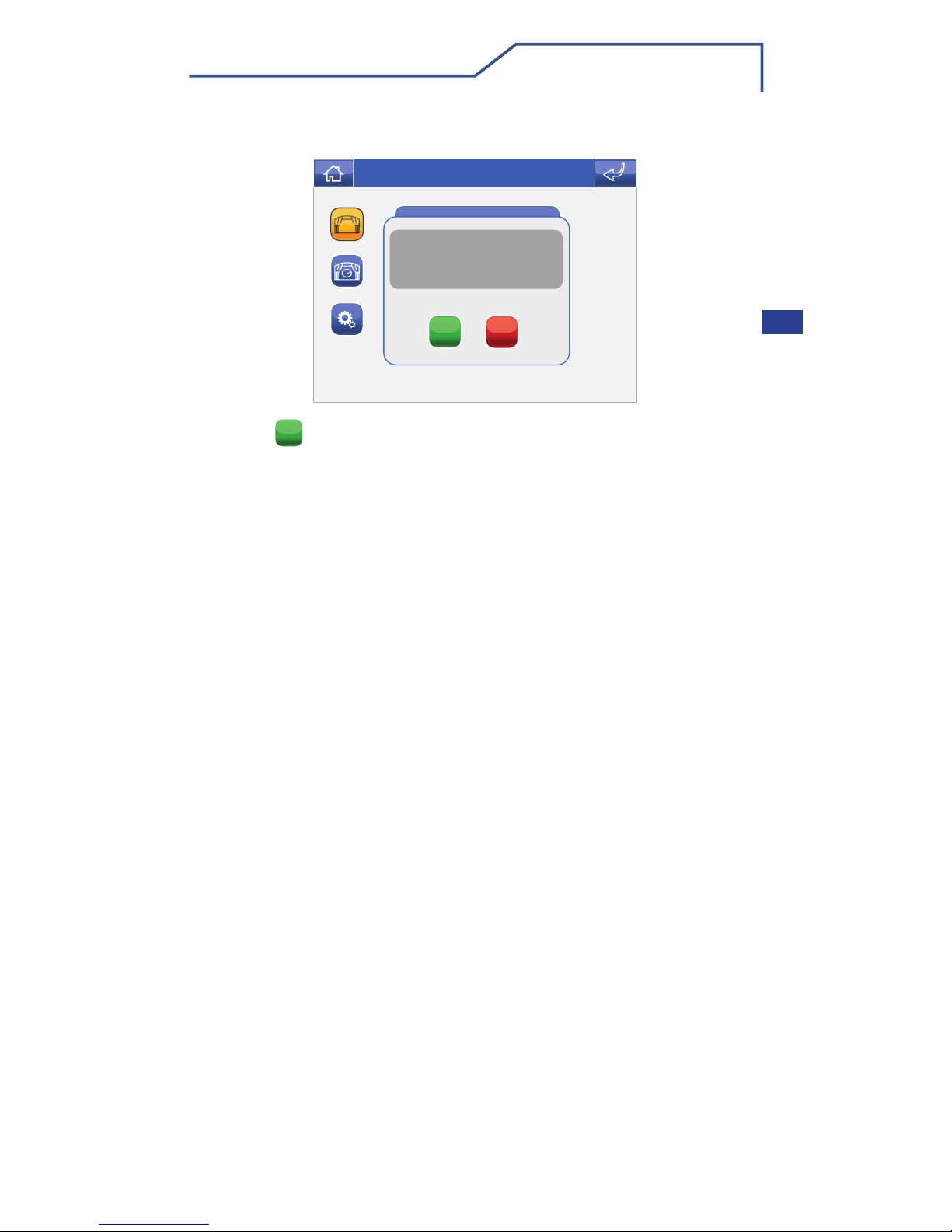

Selezionare la categoria di scenario (one shot o schedulato) e premere
l’icona dello scenario che si desidera attivare.
Premere l’icona
SI
Spegni tutte le luci
Sitttlli
Esci
Attivare lo scenario?
SI NO
Lun 29/10/12 - 16:07 0W
IT

7
EN
WARNINGS
Comelit Group S.p.A. declines any responsibility for improper use of the
apparatus, for any alterations made by others for any reason, and for the
use of non-original accessories or materials.
Caution! In order to reduce the risk of faults and electric shocks:
• Do not open the apparatus or carry out any repairs yourself. If
necessary, request the services of qualified personnel.
• Do not insert objects or pour liquids into the device.
• Clean using a damp cloth. Do not use alcohol or other aggressive
products.

8
EN
INTRODUCTION
This guide provides information on how to carry out basic Minitouch
system timer-thermostat functions.
You can find the full manual in digital format (PDF) on our official website
www.comelitgroup.com, by typing the word “Minitouch” into the search
engine.
GENERAL NOTE
To access the main menu, press the screen.
To navigate the menu, simply use your finger to touch the icon
corresponding to the desired function.
MINITOUCH MENU
Mon 29/10/12 - 16:07 0W
Climate Scenarios Setup
Video memory
ON
ON
OFF
Mon 29/10/12 16:07
MAIN MENU ICONS LEGEND
The icon can be used to return to the main menu immediately.
The icon can be used to return to the previous screen.
All thermostats inactive
One or more thermostats active
No scheduled scenario active
One or more scheduled scenarios active

9
EN

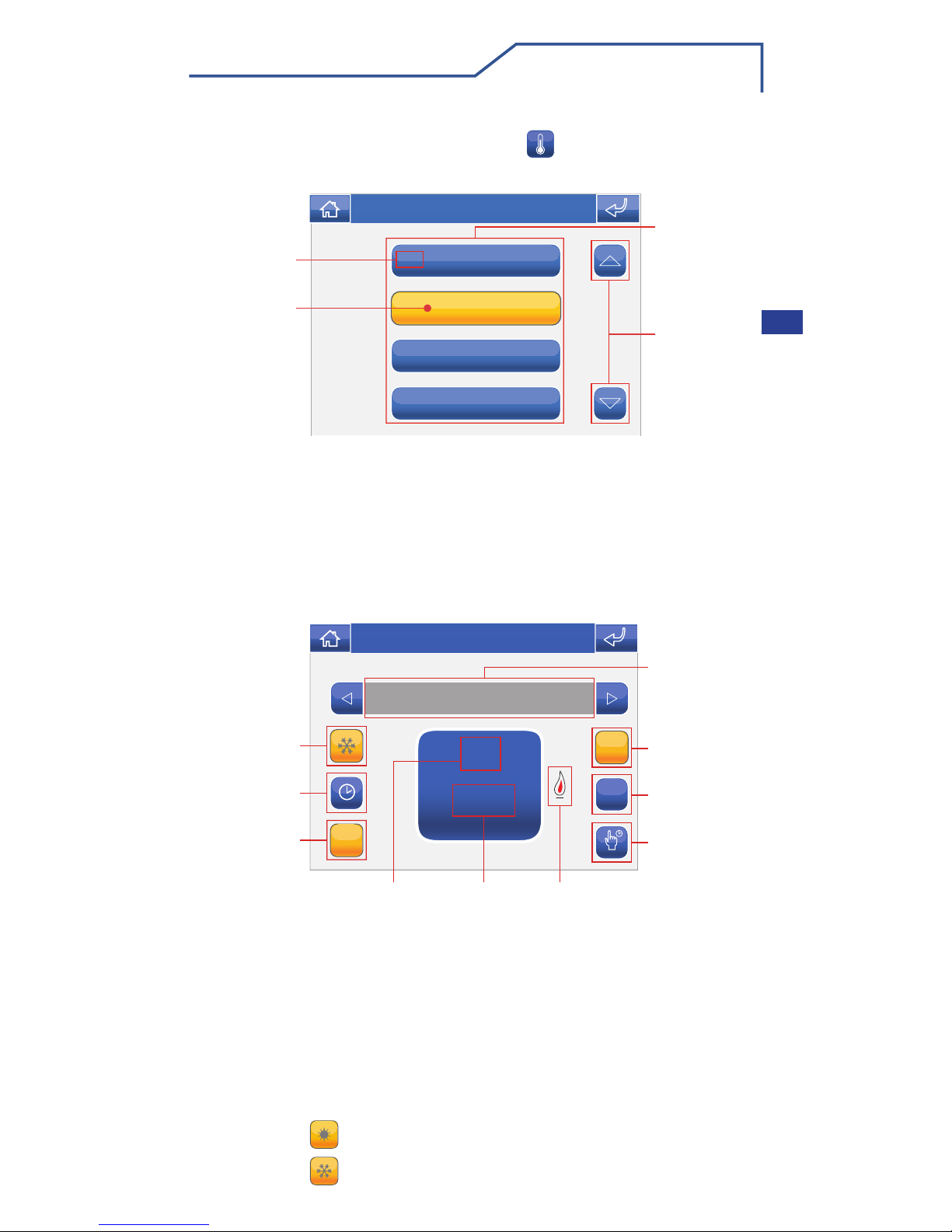

CLIMATE
To access the Climate menu, press the icon on the main menu
screen.
Press the relevant icon in the climate menu (e.g. Bedroom 1).
1Available areas.
2 Scroll through the screen (only when there are more than 4
programmed areas).
3Area with timer-thermostat active.
4Temperature recorded by the thermostat for the area.
1Area displayed.
2 Automatic mode.
3 Manual mode.
4 Manual forcing.
5Boiler / air-conditioner on indicator.
6Room temperature.
7Current set temperature.
8System activation / deactivation (the timer-thermostat switches off / on).
9 Climate scheduling menu.
10 Summer / winter mode selection.
CLIMATE MENU DESCRIPTION
CLIMATE CONTROL
Bedroom 1
Bedroom 1
Louge
Bathroom
1
2
Mon 29/10/12 - 16:07 0W
20°
18°
19°
4
Bedroom 223°
3
Bedroom 1
M
AA
1
10 2
3
9
4
8
Mon 29/10/12 - 16:07 0W
20°
22,5°
765
ON
Summer: cooling
Winter: heating

10
EN
SCENARIOS
The Minitouch system timer-thermostat controls 2 types of scenario.
· One shot: these must be activated manually and perform the function
for which they were programmed every time they are activated.
· Scheduled: these are activated automatically in accordance with timed
programming.
To access the Scenarios menu, press the icon on the main menu
screen.
To access the Scenarios menu, press the icon on the main menu
screen.
1Available scenarios.
2 One shot scenarios menu.
3 Scheduled scenarios menu.
4 Scenario settings menu.
SCENARIOS MENU DESCRIPTION
ACTIVATING SCENARIOS
Scenario 1
Scenario 1
1
2
3
4
Mon 29/10/12 - 16:07 0W
Scenario 1
Scenario 1
Mon 29/10/12 - 16:07 0W

11
EN

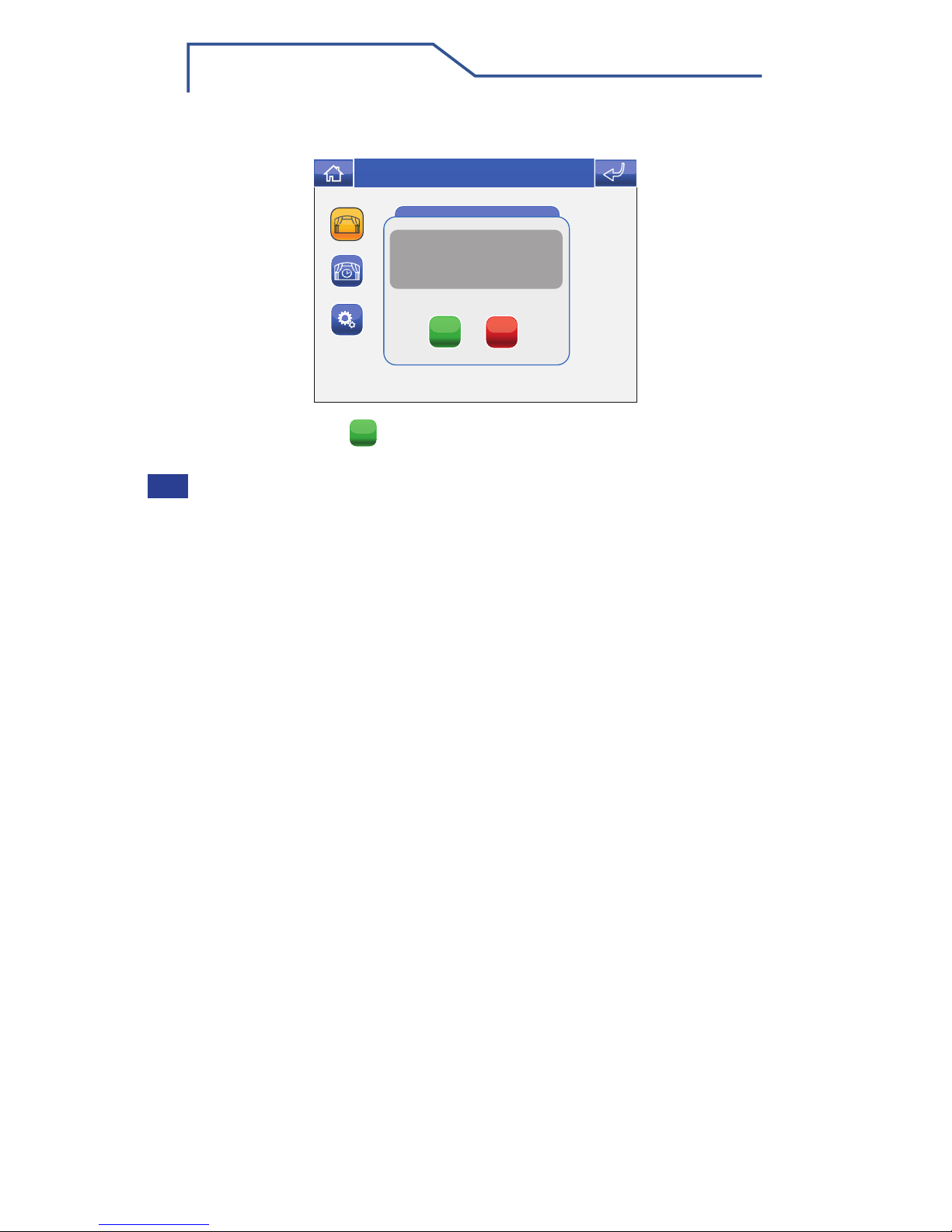

SCENARIOS
Select the scenario category (one shot or scheduled) and press the icon
representing the scenario you wish to activate.
Press the
YES
icon.
Spegni tutte le luci
Sitttlli
Esci
Activate scenario?
YES NO
Mon 29/10/12 - 16:07 0W

12
FR
AVERTISSEMENT
La société Comelit Group S.p.A. décline toute responsabilité en cas
de mauvais usage des appareils, pour des modifications effectuées
par d’autres personnes pour n’importe quelle raison et pour l’utilisation
d’accessoires et de matériaux non d’origine.
Attention ! Afin de réduire les risques de pannes et de chocs électriques :
• Ne pas ouvrir l’appareil ni effectuer personnellement des réparations.
En cas de besoin, demander l’intervention du personnel qualifié.
• Ne jamais introduire d’objets, ni verser des liquides, à l’intérieur du
dispositif.
• Nettoyer avec un chiffon imbibé d’eau. Éviter d’utiliser de l’alcool ou
d’autres produits agressifs.

13
FR
INTRODUCTION
Ce guide contient les informations nécessaires pour obtenir les fonctions
de base sur le Minitouch Chronothermostat.
Le manuel utilisateur complet est disponible en version numérique (Pdf)
sur le site officiel www.comelitgroup.com à partir du mot clé « Minitouch »
sur le moteur de recherche.
NOTE GÉNÉRALE
Pour accéder au menu principal, appuyer sur l’écran.
Pour naviguer dans le menu, il suffit de toucher d’un doigt l’icône de la
fonction désirée.
MENU MINITOUCH
Lun 29/10/12 - 16:07 0W
CHAUFFAGE SCÉNARI SET UP
Mémoire vidéo
ON
ON
OFF
Lun 29/10/12 16:07
LÉGENDE ICÔNES MENU PRINCIPAL
L’icône permet de retourner immédiatement au menu principal.
L’icône permet de retourner à la page précédente.
Tous les thermostats sont désactivés
Un ou plusieurs thermostats sont validés
Aucun scénario planifié validé
Un ou plusieurs scénarios planifiés validés

14
FR

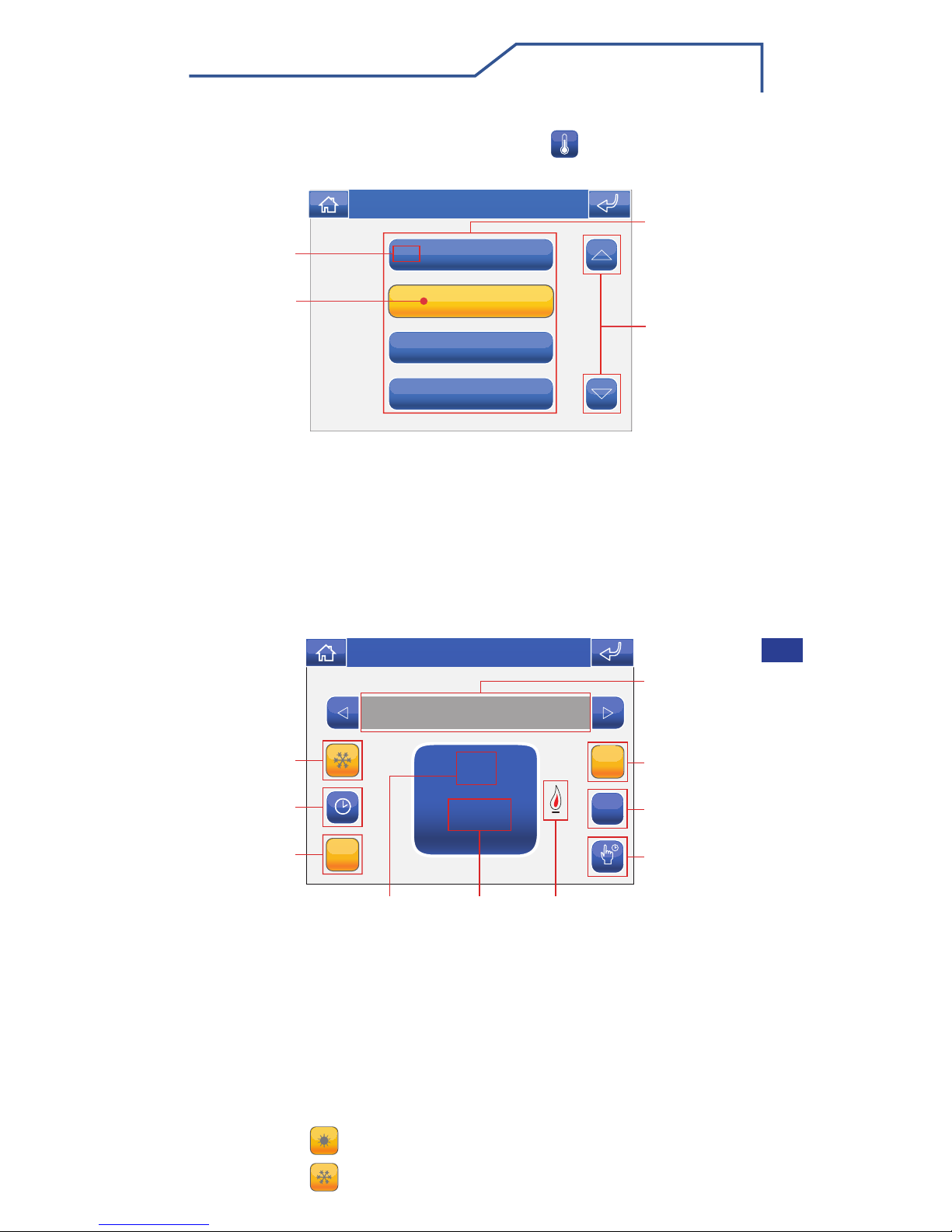

CLIMATISATION
Pour accéder au menu chauffage, appuyer sur l’icône dans le menu
principal.
À partir du menu chauffage, appuyer sur l’icône de la surface
intéressée (ex. Chambre 1).
1Surfaces disponibles.
2Déroulement de la page (présent uniquement en cas de plus de 4
surfaces programmées).
3Surface avec chronothermostat validé.
4Température mesurée par le thermostat de la surface.
1Surface visualisée.
2Modalité automatique.
3Modalité manuelle.
4Forçage manuel.
5Indicateur chaudière/climatiseur en marche.
6Température pièce.
7Température programmée actuellement.
8Mise en marche / arrêt système (éteint / allume le chronothermostat).
9Menu planification chauffage.
10 Sélection mode été / hiver.
DESCRIPTION MENU CHAUFFAGE
CONTRÔLE CHAUFFAGE
Chambre 1
Chambre 1
SÉNARIO
SALLE DE BAINS
1
2
Lun 29/10/12 - 16:07 0W
20°
18°
19°
4
Chambre 223°
3
Chambre 1
M
AA
1
10 2
3
9
4
8
Lun 29/10/12 - 16:07 0W
20°
22,5°
765
ON
Été : rafraîchissement
Hiver : chauffage

15
FR
SCÉNARIOS
Le système Minitouch chronothermostat gère 2 types de scénarios.
· One shot : ils doivent être activés manuellement et exercent la fonction
pour laquelle ils ont été programmés chaque fois qu’ils sont activés.
·Planifiés:ils s’activent automatiquement en respectant une programmation
temporisée.
Pour accéder au menu scénarios, appuyer sur l’icône dans le menu
principal.
Pour accéder au menu scénarios, appuyer sur l’icône dans le menu
principal.
1Scénarios disponibles.
2Menu scénarios one shot.
3Menu scénarios planifiés.
4Menu programmations scénarios.
DESCRIPTION MENU SCÉNARIOS
ACTIVATION SCÉNARIO
Scénario 1
Scénario 1
1
2
3
4
Lun 29/10/12 - 16:07 0W
Scénario 1
Scénario 1
Lun 29/10/12 - 16:07 0W

16
FR
SCÉNARIOS
Sélectionner la catégorie de scénario (one shot ou planifié) et appuyer
sur l’icône du scénario que l’on désire valider.
Appuyer sur l’icône
OUI
Spegni tutte le luci
Sitttlli
Esci
Activer le scénario?
OUI NO
Lun 29/10/12 - 16:07 0W

17
NL
WAARSCHUWINGEN
Comelit Group S.p.A. is niet aansprakelijk voor oneigenlijk gebruik
van de apparatuur, voor wijzigingen die om welke reden dan ook door
derden zijn aangebracht, en voor het gebruik van accessoires en
materialen die niet door de fabrikant zijn geproduceerd.
Let op! Neem de volgende aanwijzingen in acht om het risico op
storingen en elektrische schokken tot een minimum te beperken:
• Maak het toestel niet open en voer niet zelf reparaties uit. Schakel
indien nodig gekwalificeerd personeel in.
• Voorkom het binnendringen van vreemde voorwerpen of vloeistoffen
in de toestellen.
• Reinig het toestel met een met water bevochtigde doek. Vermijd het
gebruik van alcohol en andere agressieve producten.

18
NL
INLEIDING
Deze handleiding bevat de informatie die u nodig hebt om de basisfuncties
uit te voeren op de Minitouch-systeem met chronothermostaat.
De complete gebruikershandleiding vindt u, in digitale versie (PDF), op
de officiële site www.comelitgroup.com door het woord “Minitouch” in te
voeren in de zoekmotor.
ALGEMENE NOTA
Druk op het scherm om naar het hoofdmenu te gaan.
Om door het menu te navigeren raakt u met een vinger het symbool van
de gewenste functie aan.
MENU MINITOUCH
Ma 29/10/12 - 16:07 0W
KLIMAATREG. SCENARIO’S SET UP
Videogeheugen
ON
ON
OFF
Ma 29/10/12 16:07
LEGENDA SYMBOLEN HOOFDMENU
Met het symbool keert u onmiddellijk terug naar het hoofdmenu.
Met het symbool keert u terug naar het vorige scherm.
Alle thermostaten gedeactiveerd
Eén of meer thermostaten actief
Geen enkel gepland scenario actief
Eén of meer geplande scenario’s actief

19
NL
KLIMAATREGELING
Druk in het hoofdmenu op het symbool om naar het menu
klimaatregeling te gaan.
Druk in het menu klimaatregeling op het symbool van de betreffende
zone (bv. kamer 1).
1Beschikbare zones.
2 Scrollen door de pagina (alleen aanwezig bij meer dan 4
geprogrammeerde zones).
3Zone met actieve chronothermostaat.
4Door zonethermostaat gemeten temperatuur.
1Weergegeven zone.
2 Automatische modus.
3Handbediende modus.
4 Handmatig forceren.
5Indicatielampje verwarmingsketel / klimaatregeling in werking.
6Temperatuur in de kamer.
7Huidig ingestelde temperatuur.
8Systeem in- of uitschakelen (schakelt de chronothermostaat in/uit).
9Menu planning klimaatregeling.
10 Selectie zomer- / wintermodus.
BESCHRIJVING VAN HET MENU KLIMAATREGELING
BEHEER VAN DE KLIMAATREGELING
Kamer 1
Kamer 1
Woonkamer
Badkamer
1
2
Ma 29/10/12 - 16:07 0W
20°
18°
19°
4
Kamer 223°
3
Kamer 1
M
AA
1
10 2
3
9
4
8
Ma 29/10/12 - 16:07 0W
20°
22,5°
765
ON
Zomer: koeling
Winter: verwarming

20
NL
SCENARIO’S
Het Minitouch-systeem met chronothermostaat beheert 2 soorten scenario’s.
· One shot: deze scenario’s moeten met de hand worden geactiveerd en
voeren bij elke activering de functie uit waarvoor ze geprogrammeerd zijn.
· Geplande scenario’s: deze scenario’s worden automatisch geactiveerd
volgens een tijdgestuurd programma.
Druk in het hoofdmenu op het symbool om naar het menu scenario’s
te gaan.
Druk in het hoofdmenu op het symbool om naar het menu scenario’s
te gaan.
1Beschikbare scenario’s.
2 Menu one shot-scenario’s.
3 Menu geplande scenario’s.
4 Menu scenario-instellingen.
BESCHRIJVING VAN HET MENU SCENARIO’S
EEN SCENARIO INSCHAKELEN
Scenario 1
Scenario 1
1
2
3
4
Ma 29/10/12 - 16:07 0W
Scenario 1
Scenario 1
Ma 29/10/12 - 16:07 0W
