Comet HPP PFAL 2800 Series User manual

1
PFAL 2800 - DUMP GUN
DESCRIZIONE DEL DISPOSITIVO
DESCRIPTION OF THE DEVICE
La pistola PFAL 2800 è una pistola ad altissima
pressione
dotata di un sistema di sicurezza che, a seguito del
rilascio
della leva, permette il passaggio del fluido senza
pressione
attraverso l’apertura superiore della pistola
stessa
(evidenziata in blu in immagine sopra). Il passaggio da
alta
a bassa pressione è garantito da una speciale valvola
a
cartuccia, facilmente sostituibile periodicamente.
E’ dotata di un sistema a leva che riduce sensibilmente
lo
sforzo per l’operatore, che al tempo stesso funziona
da
sicura contro l’azionamento accidentale.
Può essere utilizzata con pompe / impianti aventi
pressioni
nominali fino a 2800 bar –40 kpsi.
PFAL 2800 is a ultra high pressure dump gun
equipped
with a safety system which allows the fluid passage
without
pressure through the upper pipe (blue colored part in
the
picture) by releasing the trigger.
The high pressure jet is obtained through a special
easy
repleceable cartridge valve.
A lever system which decreases the operator effort
is
mounted in the handle, at the same time it works also as
a
safety lock which prevents the accidental pressing of
the
trigger.
PFAL 2800 can be used with pumps / systems up to
2800
bar –40 kpsi.
1610 DP28 00 –rev.00
13/06/2017

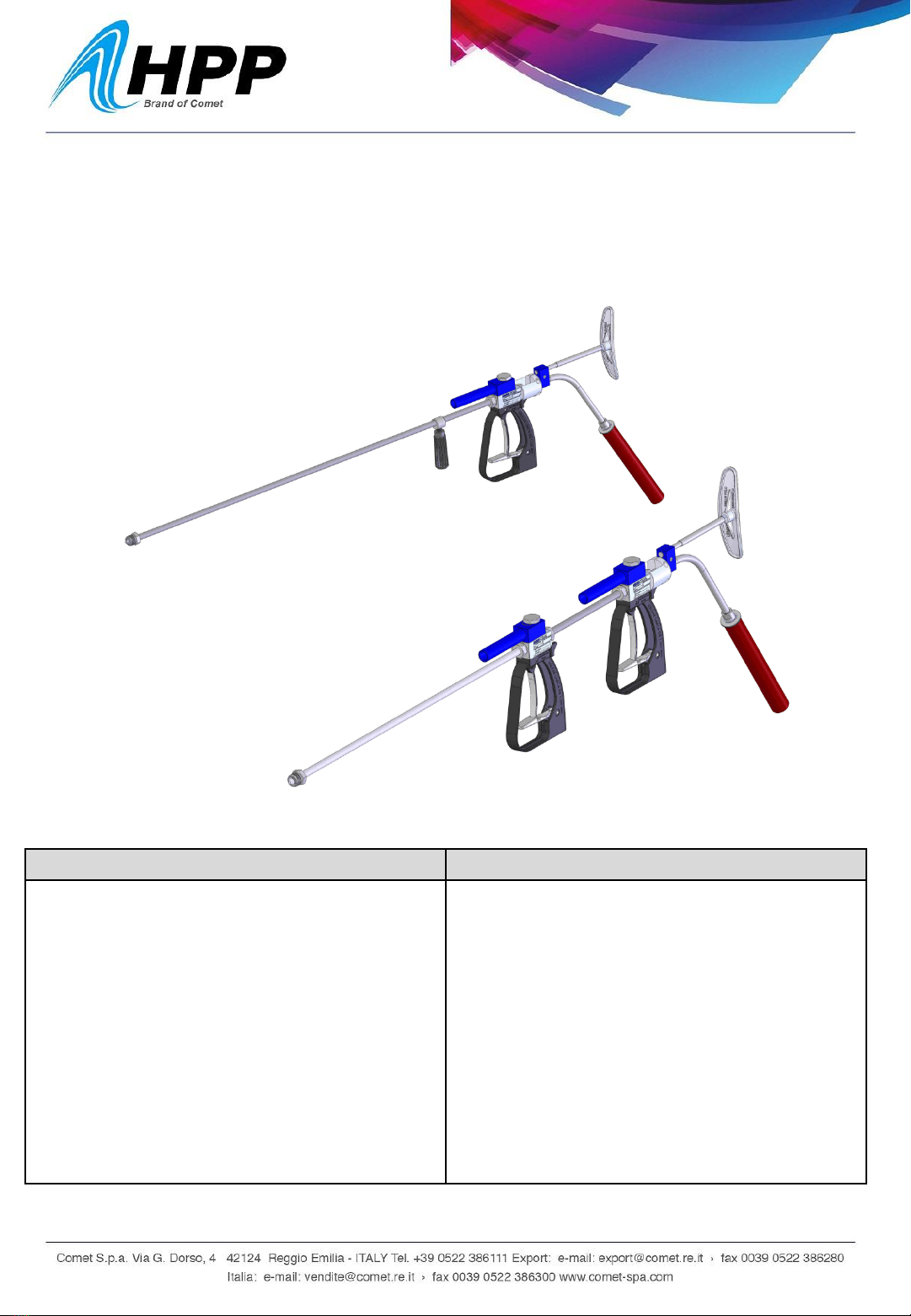

SIMPLE
TRIGGER
DOUBLE
TRIGGER

2
MISURE D’INGOMBRO
Overall dimensions
I dati riportati sono indicativi, il costruttore si riserva il diritto di effettuare varianti senza preavviso alcuno.
The specifications are indicative only, company reserves itself the right to make changes without any notice
SPECIFICHE TECNICHE
Technical Specifications
H C
mm / inch mm / inch
Q231000003150 PFAL 2800 ST 1 485 - 19,0 1665 - 65,6
Q231000003140 PFAL 2800 DT 2 485 - 19,0 1665 - 65,6
USCITA
outlet
CODICE
code
INGRESSO
inlet
MODELLO
model
n° LEVE
trigger
Female 3/4"
UNF conical
(collar and
gland)
Male 9/16"
UNF CCW
conical (collar
and gland)
DIMENSIONI
dimensions
l/min gpm bar kpsi °C °F kg lbs
PFAL 2800 ST 1 5,8 12,8
PFAL 2800 DT 2 6,6 14,6
MODELLO
model
n° LEVE
trigger
40
10,5
2800
40
PRESSIONEMAX
max pressure
PORTATAMAX
max flow-rate
MAX TEMP
PESO
Weight
113
45
I dati riportati sono indicativi, il costruttore si riserva il diritto di effettuare varianti senza preavviso alcuno.
The specifications are indicative only, company reserves itself the right to make changes without any notice

3
DESTINAZIONE D’USO
INTENDED USE
PFAL
2800 è destinata ad equipaggiare impianti
al
massimo
di categoria I secondo classificazione
della
Direttiva
97/23/CE (PED). I limiti operativi
sono
riportati
nelle caratteristiche tecniche.
PFAL
2800 is designed to be used on systems
in
category
I, at the most, according to classification
of
Directive
97/23/CE (PED). The operating limits
are
written
in the technical specifications.
DICHIARAZIONE DI CONFORMITÀ
DECLARATION OF CONFORMITY
Il
componente è conforme ai requisiti delle
direttive
riportate
sulla dichiarazione di conformità; in caso
di
necessità
la suddetta va richiesta al fabbricante.
The
device complies with the requirements of
the
directives
listed in the declaration of conformity;
in
case
of need the above must be requested to
the
manufacturer
.
MANUTENZIONE
MAINTENANCE
Il
dispositivo non necessita di manutenzione ordinaria.
La
manutenzione straordinaria deve essere
effettuata
come
segue:

ogni 500 ore di funzionamento (dopo
circa
25000 cicli) controllare l’usura dei
componenti
interni e se danneggiati sostituirli, avendo
cura
prima dell’installazione di lubrificare
le
guarnizioni con grasso resistente all’acqua.
The
device doesn’t need ordinary maintenance.
Extraordinary
maintenance must be carried out
as
follows
:

every 500 hours of operation (after about
25000
cycles) check wear of internal components
and
replace if damaged, taking care to lubricate
the
seals with waterproof grease before installing.
FINE VITA DEL PRODOTTO
PRODUCT DISPOSAL AT THE END OF ITS
SERVICE LIFE
Smaltimento
come previsto dalle leggi in vigore.
Disposal
in accordance to the current laws.
ATTENZIONE
CAUTION

IMPIEGARE SOLO RICAMBI ORIGINALI HPP

IL COSTRUTTORE NON È RESPONSABILE
IN CASO DI DANNI DERIVANTI DA ERRATA
INSTALLAZIONE E/O MANUTENZIONE

ESSERE EFFETTUATA SOLO DA UN
TECNICO SPECIALIZZATO

USE ONLY ORIGINAL HPP SPARE PARTS

THE MANUFACTURER IS NOT LIABLE FOR
DAMAGE CAUSED BY WRONG
INSTALLATION AND/OR MAINTENANCE

MAINTENANCE SHOULD ONLY BE
PERFORMED BY QUALIFIED TECHNICIAN
MODALITA’ DI SELEZIONE
HOW TO CHOOSE
PFAL
2800 è indicata per un utilizzo con acqua
dolce
e
pulita anche leggermente additivata. Nel caso
di
utilizzo
con acqua avente impurità in
sospensione,
impiegare
una adeguata filtrazione. La scelta
della
pistola
deve essere fatta in base ai dati
di
funzionamento
dell’impianto che sono
rappresentati
da
: Pressione Nominale, Pressione
Ammissibile,
Portata
Massima, e Temperatura Massima.
PFAL
2800 is suitable for use with soft and
clean
water,
also with a slight amount of additives. If
used
with
water with suspended impurities, use a
suitable
filter
. The tool is chosen based on the operating
data
of
the system, namely: Rated pressure, Maximum
flow
rate
and Rated temperature.

4
PFAL GUN 40K 1G
IT. CODE DESCRIPTION
QTY
IT. CODE DESCRIPTION QTY
1
Q231110010650
SAFETY TUBE 1 14 Q231110005300 LOCKING PIN 1
2
Q231110011620
KNURLED BUSHING 1 15 Q2391600125621 LANCE 1200mm 9/16"UNF
ESQ/ESQ 1
3
Q231110010590
ADAPTER HOSE 1 16 Q231110005270 HANDLE GRIP SUPPORT 1
4
Q231200002020
SEEGER RING E-23 117 Q232320003140 FLANGE M26x1,5 3
5
Q231200002650
ALLEN SCREW M6x15mm 2 18 Q231110030430 PFAL TOP CAP 40K 1
6
Q231110001870
TRIGGER GUN PFAL 1 19 Q231300005070 O'RING 1
7
Q231110001910
TRIGGER PFAL 1 20 Q231010014330 DUMP TUBE ASSEMBLY 1
8
Q231200008680
SEEGER RING E-6 1 21 Q231010014690
DUMP GUN REPAIR KIT PFAL/
VPAL 1400 1
9
Q231500001900
TORSION SPRING 1 22 Q231010014710 PFAL BODY 40K 1
10
Q231110029840
GUIDE PIN 1 23 Q231200008650 SCREW 2
11
Q231110001920
TRIGGER SAFETY LOCK 1 24 Q231010013330 LOCK 1
12
Q231200008700
SCREW 1 25 Q23916C0045611 LANCE 9/16" UNF/ ESQ 9/16” 1
13
Q231110021410
HANDLE GRIP 1 26 Q231010014820 SHOULDER STOCK 1
Suggested
spare parts
ESPLOSO RICAMBI
Spare parts list 17

5
Suggested
spare parts
PFAL GUN 40K 2G
IT.
CODE DESCRIPTION
QTY
IT.
CODE DESCRIPTION
QTY
1 Q231110010650 SAFETY TUBE 1
13
Q2391600035621
LANCE 300mm 9/16"UNF ESQ/ESQ
1
2 Q231110011620 KNURLED BUSHING 1
14
Q232320003140 FLANGE M26x1,5 5
3 Q231110010590 ADAPTER HOSE 1
15
Q2391600085621
LANCE 800mm 9/16"UNF ESQ/ESQ
1
4 Q231200002020 SEEGER RING E-23 1
16
Q231200008650 SCREW 4
5 Q231010014820 SHOULDER STOCK 1
17
Q231110001910 TRIGGER PFAL 2
6 Q23916C0045611
LANCE 9/16" UNF/ ESQ 9/16" UNF
1
18
Q231200008700 SCREW 2
7 Q231010013330 LOCK 1
19
Q231110001920 TRIGGER SAFETY LOCK 2
8 Q231010014710 PFAL BODY 40K 2
20
Q231110029840 GUIDE PIN 2
9 Q231010014690 DUMP GUN REPAIR KIT PFAL 2
21
Q231500001900 TORSION SPRING 2
10
Q231010014330 DUMP TUBE ASSEMBLY 2
22
Q231200008680 ELASTIC RING E-6 2
11
Q231300005070 O'RING 2
23
Q231110001870 TRIGGER GUN PFAL 2
12
Q231110030430 PFAL TOP CAP 40K 2
24
Q231200002650 ALLEN SCREW M6x15mm 4
ESPLOSO RICAMBI
Spare parts list
14
14
14
14
